AutoCAD

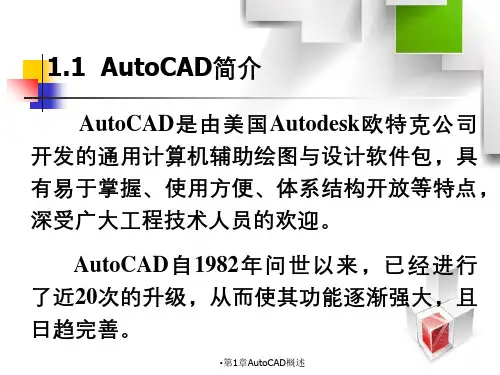

第1章AutoCAD概述
下一页 上一页
返回主页
3.工具栏 工具栏以图标的形式，形象又直观地表示AutoCAD 2006
的一个个命令。 把光标移动到某个图标上稍停片刻，即在该图标一侧显示
相应的工具提示，同时在状态栏中，显示对应的说明和命 令名。单击图标可以执行对应的操作。 右下角带有小黑三角形的按钮表明具有包含相关命令可下 拉的图标工具栏，按住鼠标左键会弹出相应的工具栏，按 住鼠标左键并将光标移动到某一图标上然后松手，该图标 就成为当前图标。单击当前图标，可执行相应的命令。 4．绘图区 位于屏幕中间的整个黑色区域是AutoCAD 2006的绘图区， 也称为工作区域。默认设置下的工作区域是一个无限大的区 域，我们可以按照图形的实际尺寸在绘图区内绘制各种图形。
下一页
上一页
返回主页
•第1章AutoCAD概述
1.4.2 打开文件
打开已有图形文件有以下几种方法： 1．单击下拉菜单栏中的【文件】|【打开】命令。 2．单击【标准】工具栏中的打开命令按钮。 3．在命令行中输入OPEN。
注意：如果图形修改后尚未保存，则退出之前会出现如图所示的系统 警告对话框。单击【是】按钮系统将保存文件后退出；单击【否】按 钮系统将不保存文件；单击【取消】按钮，系统将取消执行的命令， 返回到原AutoCAD 2006工作界面。
下一页
上一页
返回主页
1.3 AutoCAD的界面简介
下一页
返回主页
行下
下一页 上一页 返回主页
4．【使用向导】选项卡
单击【启动】对话框中的【使用向导】按钮，系统会弹出如图所 示的对话框。该对话框提供了【高级设置】和【快速设置】两种向 导方式，下面分别作一介绍：
下一页 上一页 返回主页
1）高级设置各步骤的功能如下：
autocad的基本特点
autocad的基本特点
1、完善的图形绘制功能。
它支持多种画图方式，如直线、圆、圆弧、正多边形、椭圆等几何对象。
2、强大的图形编辑功能。
用户可以执行移动、旋转、缩放、拉伸、延长等编辑操作。
3、灵活的数据交换能力。
支持多种图形格式的转换，如DWG、DXF等，并且具有较强的数据交换能力。
4、支持多种硬件设备和操作平台。
适用于不同类型的用户和广泛的计算环境。
5、用户定制和二次开发功能。
用户可以根据自己的需求进行定制开发，包括菜单用户化、对话框编程等。
6、易用性和通用性。
适用于各类用户，并且从AutoCAD2000开始，系统增添了更多强大功能，如设计中心、多文档设计环境、Internet驱动、增强的对象捕捉和标注功能等。
7、提供多种观察和显示功能。
如鸟瞰视图，以便于用户更准确地观察和编辑图形。
8、提供Web发布功能。
允许用户将图形通过互联网进行发布和访问。
AutoCAD最全CAD快捷键大全
3A 3DARRAY 三维阵列 3DO 3DORBIT 三维动态 观察器
3F 3DFACE 三3P维表面 3DPOLY 三维多义 线 A ARC 圆 弧
AutoCAD快捷键快捷键 执行命令 命令说明 BH BHATCH 对话框式绘制 图案填充 BO BOUNDARY 对话框式封闭 边界建立 *BO *BOUNDARY 命令式封闭边 界建立
SPE SPLINEDIT 编 辑样条曲线
ST STYLE 字型 设定
CTRL+B 捕捉
CTRL+C 复制 CTRL+D 坐标 CTRL+E 等轴 测平面
CTRL+F 对象 捕捉
CTRL+G 删格 CTRL+J CTRL+SHIFT+ S 图形另存为 CTRL+K 超级 链接
V VIEW 对 话框式视 图控制 *V *VIEW 视图控制
直线 圆 弧 椭圆 矩形 圆环 多义线 点 图样填充 样条曲线 双点射线 册除 复制 镜像 阵列 移动 旋转 比例缩放 折断 剪切 延伸 倒角 圆角 视窗缩放 视窗平移 图块定义 标注高置 插入 拉伸图形 偏移 炸开 定义字体 编辑标注 文字 文字样式 单行文字 编辑文字 查找 拼定检查 单位 图形界限 光标移动 间距
G GROUP 对 话框式选择集 设定 *G *GROUP 命令式选择集 设定
GR DDGRIPS 夹点控制设定 H BHATCH 对 话框式绘制图 案填充 *H HATCH 命 令式绘制图案 填充
HE HATCHEDIT 编辑图案填充
HI HIDE 消隐
I INSERT 对话 框式插入图块
*I *INSERT 命 令式插入图块 IAD IMAGEADJUS T 图像调整 IAT IMAGEATTAC H 并入图像 ICL IMAGECLIP 截 取图像
AutoCAD全套教案
AutoCAD全套教案简介AutoCAD是一款常用的计算机辅助设计（CAD）软件，广泛应用于工程设计、建筑设计和制造业等领域。
本教案旨在提供一套全面的AutoCAD教学教案，帮助学生快速掌握该软件的基本功能和操作技巧。
教学目标通过本教案的研究，学生将能够：- 了解AutoCAD的基本界面和工具栏- 研究绘制线条、图形和多边形的方法- 掌握图层、颜色和线型的设置- 研究使用坐标和尺寸工具进行精确绘图- 熟悉编辑和修改图形的各种技巧- 研究添加文本和注释到绘图中- 掌握布局和打印绘图的方法教学内容第一课：AutoCAD基础- 介绍AutoCAD的基本界面和工具栏- 研究鼠标和键盘的基本操作- 绘制简单的线条和图形第二课：图层和属性- 了解图层的概念和用途- 研究创建、管理和编辑图层- 设置图层的颜色、线宽和线型第三课：绘图命令- 研究使用绘图命令绘制多边形、圆等形状- 掌握准确使用坐标和尺寸工具进行绘图第四课：编辑和修改图形- 研究移动、复制、旋转和缩放图形的方法- 掌握镜像、阵列和修剪等图形编辑技巧第五课：文本和注释- 添加文本和注释到绘图中- 研究调整文本样式和布局第六课：布局和打印- 创建图纸布局和视口- 研究设置打印尺寸和打印选项教学方法本教案采用以下教学方法：- 理论讲解：通过简洁明了的语言和示意图介绍AutoCAD的基本概念和操作步骤。
- 实例演示：通过实际操作示范，让学生深入理解AutoCAD的各项功能和技巧。
- 练演练：提供一系列练题，让学生巩固所学知识并培养实际操作能力。
总结本教案提供了一套全面的AutoCAD教学教案，通过系统的学习和练习，学生将能够熟练使用AutoCAD进行设计和绘图工作。
欢迎使用和分享本教案，希望对您的学习和教学有所帮助！。
AUTOCAD三维绘图基础知识
AUTOCAD三维绘图基础知识AUTOCAD三维绘图基础学问1、三维绘图的基本概念·平面XY平面是2D平面,用户只能在Z=0的XY平面上建立2D模型.·Z轴Z轴是3D坐标中的第三轴, Z轴总是垂直于XY平面. ·平面视图(plan view)当视线与Z轴平行时, 用户观看到的XY平面上的视图. ·标高(elevation):从XY平面沿Z测量的Z坐标值.可以用ELEV命令设置对象的标高和厚度。
·厚度(thickness)对象从标高开头往上或往下拉伸的距离.可以用系统变量thickness来设置对象的厚度.具有厚度的对象可以举行消隐, 着色和渲染处理. 建立新文本时,将忽视当前的厚度设置而将其设置为0,但其后可用DDMODIFY命令修改.2、建立容易的3D模型3、3D坐标与视点1) 3D空间中对象的位置用3D坐标来表示.3D坐标是在2D坐标的基础上添加Z轴而实现的.还可以用柱坐标(XY平面极坐标加Z轴坐标而成)或球坐标(用到原点的距离,XY平面从X轴开头的角度,与XY 平面的夹角)表示.2)观看3D模型在AUTOCAD中，用户可以使用系统本身提供的标准视图(鸟瞰图、仰望图、前视图、后视图、右视图、以及各种轴侧视图)观看图形，也可以用有关命令设置视点的位置，从而建立新的视图。
在建立了新的视图以后可以将其保存起来。
AutoCAD 2022提供了灵便的挑选视点的功能，Vpoint和DDVpoint命令是实现这一功能的两个不同的操作方式，下面分离举行介绍。
在模型空间里,可以从不同的视点(VPOINT)来观看图形.视点就是观看图形的方向.(1)设置视点·命令: DDVPOINT弹出视点预置对话框,可以设定XY平面从X轴开头的角度,与XY平面的夹角的值.缺省时,两个角度都相对于WCS,如要相对于UCS挑选相对于ucs.(2)使用三维动态观看器观看模型·命令: 3DORBIT显示出观看球,当光标在观看球中间时,可移动对象,当光标在观看球外边或在观看球上小圆中时,可以转动.(3)设置平面视图·命令: PLAN输入选项[当前UCS(C)/UCS(U)/世界(W)] :可以将当前视区设置为相应坐标系下的平面视图. 3)坐标系统AutoCAD提供了两种类型的坐标系，一个是固定的坐标系，叫做世界坐标系(WCS)；另一个是由使用者自定义的，叫做用户坐标系(UCS)。
AutoCAD常用命令介绍
AutoCAD常用命令介绍AutoCAD 是一款广泛应用于工程设计、建筑设计、机械设计等领域的计算机辅助设计软件。
熟练掌握其常用命令，可以大大提高工作效率。
下面就为大家详细介绍一些 AutoCAD 中常用的命令。
一、绘图命令1、直线（LINE）直线命令用于绘制直线段。
在命令行输入“LINE”或点击绘图工具栏中的直线图标，指定起点和终点，就可以绘制出一条直线。
可以连续指定多个点来绘制连续的直线段。
2、圆（CIRCLE）圆命令可以绘制圆形。
输入“CIRCLE”，可以通过指定圆心和半径、直径、三点、两点等方式来绘制圆。
3、矩形（RECTANG）矩形命令用于绘制矩形。
输入“RECTANG”，指定矩形的两个对角点，就可以绘制出矩形。
还可以设置矩形的倒角、圆角等参数。
4、多边形（POLYGON）多边形命令用于绘制正多边形。
输入“POLYGON”，指定边数和中心点，然后选择内切圆或外接圆的方式来确定多边形的大小。
二、修改命令1、移动（MOVE）移动命令可以将选定的对象从一个位置移动到另一个位置。
选择对象后输入“MOVE”，指定基点和位移点，对象就会移动到新的位置。
2、复制（COPY）复制命令用于复制选定的对象。
输入“COPY”，选择对象，指定基点和复制的次数或位移点，就可以复制出多个相同的对象。
3、旋转（ROTATE）旋转命令可以将选定的对象绕指定的基点旋转一定的角度。
选择对象后输入“ROTATE”，指定基点和旋转角度，对象就会按照指定的角度旋转。
4、缩放（SCALE）缩放命令用于放大或缩小选定的对象。
输入“SCALE”，选择对象，指定基点和缩放比例因子，对象就会按照比例进行缩放。
5、修剪（TRIM）修剪命令用于修剪对象，使其与其他对象的边界相交。
输入“TRIM”，选择作为修剪边界的对象，然后选择要修剪的对象部分，被选中的部分就会被修剪掉。
6、延伸（EXTEND）延伸命令用于将对象延伸到指定的边界。
输入“EXTEND”，选择作为延伸边界的对象，然后选择要延伸的对象，对象就会延伸到边界。
autocad最实用的基本知识
autocad最实⽤的基本知识第⼀章基本知识第⼀节概述AutoCAD 是⼀个交互式的计算机绘图软件，利⽤⿏标、键盘等设备、通过⼈机会话，在屏幕上绘制图形，经过修改和编辑后，再由输出设备输出图形和数据。
AutoCAD 是美国Autodesk 公司推出的软件，可以进⾏⼆维、三维绘图。
操作界⾯如图⽰：表1 标准⼯具栏中各按钮简介（2004版）增加个⼈所需的按钮。
第⼆节图层图层，可以想象为⼀张张没有厚度的透明薄⽚，实体及信息都放在这张透明薄⽚上，其实它只是⼀种逻辑划分。
⼀、层的概念 1. 为什么要建⽴图层⼀幅⼯程图纸，有确定实体形状的⼏何（粗细、长短，起、终坐标值等）信息，也有表⽰线型、颜⾊的⾮⼏何信息。
为⽅便于对所绘制的图形、线条的管理，使绘图操作简单⽽⽅便。
因此要充分使⽤图层作图⽅式。
2. 图层的性质(1) 各图层之间是⽤统⼀的坐标系定位。
(2) 图层是有状态的，它包括层名和层描述两部分。
层描述中⼜包含有线型、颜⾊、是否打开或关闭、是否设为当前层等。
(3) 各图层在逻辑上⼜是相互完全独⽴的，各层都可设定属于本层的线型和颜⾊。
在绘图中，如果把某层上线型及颜⾊均设为BYLAYER （随层），则其线型及颜⾊⼀定与层设定的线型及颜⾊保持⼀致。
(4) 层名及层描述（属性）是可以修改变更的。
⼆、图层的设置操作 1. 图层⼯具条如图⽰层性质图标解释：：开／关图层。
当图层打开时，它是可见的，并且可以打印；当图层关闭时（），该图层中线条及图形将被隐藏。
并且不能打印，：在所有窗⼝中冻结／解冻。
冻结图层可以加快 ZOOM 等许多其他操作的运⾏速度。
AutoCAD 不在冻结图层上显⽰、打印、隐藏、渲染或重⽣成对象。
：在当前窗⼝中冻结或解冻。
如果频繁切换冻结／解冻，使⽤此操作。
：锁定解锁图层。
当被锁定时（），该图层中线条及图形只能显⽰，不接受任何修改。
：属于该图层中线条及图形的颜⾊。
：图层的名称。
2. 图层对象特性⼯具条如图⽰层对象特性图标解释：：对象颜⾊，可以“随层”、“随块”及⾃定义。
AUTOCAD课件课件
10)拉长对象: LEN可改变直线或圆弧的长度11) 修剪对象:TR指将选中的对象沿事先确定的修剪边界断开 (注:使用此命令时,须双击确定键)12）延伸对象:EX 将选中的对象延长到指定的边界，允许反直线、圆弧、圆、椭圆弧、多段线、样条曲线、构造线、射线、文字作为延伸边界，但只有直线、圆弧及开放的多段线才能被延伸，按shift，修剪具有延伸作用，延伸也有修剪作用。13）打断选定对象:BR指将选中的对象沿事先确定的点断开。在第二点的坐标前输入@，系统将在拾取点处把目标断为两断，如在对象一端方向外拾取一点，将系统把两个点之间那段对象删除如对圆执行断开，按逆时针方向断开。
第二讲 常用用命令的应用
圆心点 （CEN） 圆、椭圆、弧的圆心点端点 （END） 捕捉线段或弧的端点插入点 （INS） 块、文字的插入点交点 （INT） 线段、圆弧、圆等对象之间的交点中点 （MID） 弧或线段的中点最近点 （NEA） 捕捉离拾取点最近的对象上的点节点 （NOD） 捕捉离拾取点最近的对象上的点垂足点 （PER） 在线段、弧其延长线上与最后点的连线成正交的点象限点 （QUA） 圆周上0、90、180、270度的点切点 （TAN） 在圆或圆弧上与最后生成的一个点连线形成相切的点
第三讲 标注
一、概念1、标注构成：尺寸数字、尺寸线、尺寸界线、尺寸线的终端2、粗糙度用来衡量零件的质量 3、形位公差用来指明实际形状及位置相对于理想形状及位置的变动量 4、基准是指零件在加工、测量或装配过程中用于确定其位置的点或面
第三讲 标注
二、尺寸标注的步骤1、尺寸线应与其他图形线有所区别，应单独设为一层 2、建立一个专门的文本类型，以便随时修改3、在打开的“标注样式管理器”对话框中对尺寸线、尺寸界线、比例因子、尺寸格式、尺寸精度、公差等进行设置4、保存所作的设置后，充分利用目标捕捉
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章AutoCAD基础知识教学目标：了解什么是CAD、掌握它的启动方法、界面基本布局、文件的基本操作以及命令的调用方法。
一、什么是CAD？AutoCAD是由美国Autodesk公司开发的一款CAD（Computer Aided Design，即“计算机辅助设计”）软件。
这款软件被广泛的应用于各个不同的行业领域。
比如：机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等等。
而其中又以机械制图与建筑制图的使用最多。
二、启动与退出●启动：【开始】-【程序】-【Autodesk】-【AutoCAD 2004-Simplified Chinese】-【AutoCAD 2004】（如果桌面有图标也可通过双击桌面上的图标或在图标上击右键选择打开。
●退出：点【文件】-【退出】或者按窗口标题栏的关闭按钮。
快捷键Ctrl+Q。
三、操作界面CAD操作界面按功能划分，可分为标题栏、菜单栏、工具栏、工具选项板、绘图区、命令对话框和状态栏7部分。
1.标题栏标题栏位于窗口顶部，颜色显示为蓝色。
其左侧为软件图标、软件名称、版本号、当前文件名称及文件格式，右侧为最小化、最大化及关闭按钮。
2.菜单栏CAD2004中有【文件】、【编辑】、【视图】、【插入】、【格式】、【工具】、【绘图】、【标注】、【修改】、【窗口】、【帮助】11个菜单。
各菜单功能如下：工具栏是执行操作命令的快捷方式的集合，每个按钮都代表一个命令。
利用右键菜单可以控制工具栏的显示和隐藏。
4.绘图区绘图区是指屏幕中面积最大的黑色（或白色）区域，它是用户的工作平台，所有绘图和编辑操作都要在绘图区中进行。
改变绘图区背景颜色操作：执行【工具】-【选项】，在弹出的选项对话框中激活【显示】选项卡，单击【窗口元素】栏中的“颜色”按钮，在弹出的【颜色选项】对话框中选择【模型空间背景】窗口元素，然后将其设置为“白色”，然后依次单击“应用并关闭”和“确定”按钮即可。
5.十字光标在AutoCAD中，光标是以正交十字线形状显示的，所以通常称为“十字光标”。
可以根据自己的爱好在【工具】-【选项】-【显示】对话框中设置十字光标的大小。
6.工具选项板执行【视图】-【清除屏幕】命令，可以将窗口中所有工具栏和工具选项板全部隐藏，再次执行此命令，可使隐藏的工具栏和工具选项板再次显示在窗口中（快捷键Ctrl+0）。
7.命令对话区命令对话区是用户与AutoCAD对话的区域。
在工作过程中，用户可以直接输入相应的命令进行操作，执行命令后系统会提示用户需要进行的下一步操作。
8.状态栏状态栏位于操作界面最下方，左边显示十字光标中心所在位置的坐标值，移动十字光标可以看到坐标值在不断变化；右侧按钮决定是否打开通讯中心、是否锁定工具栏和工具面板的位置；状态栏的中间有一组功能按钮，用鼠标单击任一按钮便其凹下，即可启用该按钮的相应功能。
四、AutoCAD命令的调用方法AutoCAD提供了多种命令调用方法，其中最具代表性的有命令按钮法，下拉菜单法和键盘输入法3种。
●利用命令按钮法调用命令比较快捷，但是大量的工具栏会占用很多的绘图空间，影响正常的绘图操作。
●利用下拉菜单法调用命令，不需要记忆太多的命令单词，而且下拉菜单在不用时会自动收回在菜单栏内，只占用极少的屏幕空间，但是调用菜单命令需要翻译菜单，大大降低了工作效率。
利用键盘输入法调用命令，虽然需要记忆大量的命令单词，但是有很多命令设置了简化形式，在输入时非常方便，其效率远远高于其它两种方法。
在绘图过程中如果要重复上次刚刚执行完的命令，只需按键盘中的Enter键即可。
五、文件的基本操作文件的基本操作主要有新建、打开、保存、选项设置及退出等。
1.创建新图形选择新建命令后，再弹出的【选择样板】对话框中选择一个图形样板（如acad.dwt），然后单击打开按钮即可。
2.打开图形文件3.保存图形文件4.设置图形的安全选项通过设置图形的安全选项可以为图形设置密码保护，从而加强图形的保密性。
【工具】-【选项】-【打开和保存】-【安全选项】-【密码】-输入密码-【确定】-再次输入密码-【确定】。
5.退出退出分两种，退出软件及退出文件。
六、常用选项设置【工具】-【选项】里面的常用选项卡如下：1.【显示】选项显示选项卡主要用于设置窗口元素、布局元素、显示精度和十字光标等元素的显示情况。
2.【草图】选项草图选项卡主要用于设置与自动捕捉和自动追踪相关的选项。
3.【选择】选项选择选项卡主要用于控制与选择对象相关的设置。
七、新特性相对于旧版本而言，新的版本都会有所改进，主要表现在操作界面的改进、绘图功能上的改进及新增加功能。
八、本章小结本章主要讲述了CAD软件的启动方法及操作界面各部分的功能，并对新建、打开、保存图形及如何设置图形的安全选项进行了详细讲解。
学习本章主要是为了对CAD的基本知识有一定的认识，为今后的学习与应用提供基础。
第2章设置绘图环境和对象特性教学目标：本章主要学习绘图前的一些准备工作，包括如何利用【启动】对话框打开和创建新图形、设置图形单位和图形界限、点坐标的输入和用户坐标系的建立方法、利用模型空间和布局空间绘图、如何修改对象特性和图层的相关知识。
一、【启动】对话框启动对话框是AutoCAD中一个非常重要的对话框，它可以方便地设置绘图环境，以便以多种方式启动软件或创建图形。
1.显示【启动】对话框设置步骤：【工具】-【选项】-【系统】-【启动】-进行相应选择。
设置成功后，下次重新启动程序，将弹出启动对话框。
备注：在【选项】对话框中选择【显示“启动”对话框】选项之后，执行菜单栏中的【文件】-【新建】命令，将会弹出【创建新图形】对话框，其中的选项与【启动】对话框基本相同，只是打开按钮将显示为灰色不可用状态。
启动对话框中有4个按钮，分别为打开图形、从草图开始、使用样板和使用向导按钮。
2.从草图开始【从草图开始】对话框中有两个选项，其功能如下：·【英制（英尺和英寸）】：选择此选项，创建的图形采用英制单位。
·【公制】：选择此选项，创建的图形将采用公制单位。
启动CAD后，无论在【启动】对话框中激活哪个按钮，只要单击“取消”按钮，都可以以草图方式创建一个“420*297”的新图形。
3.打开图形激活打开按钮，【启动】对话框将显示与打开图形相关的选项信息，此时可在【选择文件】列表中选择一个最近打开过的图形，或利用【浏览】功能打开其他图形。
4.使用样板激活【使用样板】按钮,【启动】对话框中将显示与选择图形样板相关的选项与信息，在【选择样板】列表可以任意选择一个样板创建新图形。
图形样板是dwt格式的文件，它包括图形中除图形以外的所有设置，可以在图形样板的绘图环境上直接绘制新图形。
5.使用向导激活【使用向导】按钮，可以在系统引导下设置绘图环境并根据设置创建一个新图形。
使用向导包括【高级设置】和【快速设置】两种方式：·【高级设置】：高级设置可以在系统引导下对图形的单位、角度、角度测量、角度方向和绘图区域等图形环境依次进行设置。
·【快速设置】：快速设置可以在系统引导下对图形的单位和绘图区域进行设置。
6.使用向导创建新图形（实例）操作步骤：（1）.启动CAD软件，在【启动】对话框中激活【选择向导】按钮，再选择【高级设置】选项。
（2）.单击【确定】按钮，弹出【高级设置】-【单位】对话框，对测量单位进行相应设置（默认单位为小数，后面还有精度选项，用于设置图形中测量单位的精确程度）。
（3）.当长度测量单位设置完毕后，单击下一步，将会出现【高级选项】-【角度】对话框，用于设置图形的角度测量单位及测量精度。
（4）.当角度测量单位和精度设置完毕后，单击下一步按钮，将会弹出【高级设置】-【角度测量】对话框，用于设置图形中角度测量的起始方向。
（5）.角度测量的起始方向设置完毕后，单击下一步按钮，将会弹出【高级设置】-【角度方向】对话框，用于设置角度测量的方向。
（默认为逆时针方向）。
（6）.当角度测量方向设置完毕后，再次单击下一步按钮，将会弹出【高级设置】-【区域】对话框，用于设置图形绘图区域大小，将绘图区域的宽度和长度设置完成后，单击完成按钮，即可根据上述设置创建一个新图形。
二、图形单位和图形界限在绘图过程中，除了利用【使用向导】设置绘图环境之外，还可利用【单位】和【图形界限】命令对图形的测量单位、角度测量单位、角度测量的起始方向、角度测量方向以及图形界限进行重新设置。
1.设置图形单位在CAD中调用【单位】命令时，有两种输入形式，其中【Units】命令是对话框格式，调用此命令会弹出【图形单位】对话框，利用此对话框可以设置图形单位；【-Units】命令是报告格式，调用此命令将会弹出【AutoCAD文件窗口】，用于查看报告并在命令行中选择相应的图形单位。
（1）.利用【Units】命令设置图形单位执行菜单栏中的【格式】-【单位】命令，将会弹出【图形单位】对话框，用于设置长度测量单位和角度测量单位的类型和精度，角度测量方向和起始方向，并可以设置插入当前图形中的外部文件的测量单位。
图形单位对话框中各选项的功能如下：·【长度】：该区域中的【类型】和【精度】选项用于选择图形中长度测量单位的类型和精度，它们与【高级设置】-【单位】对话框中的设置相对应。
·【角度】：该区域中的选项用于选择图形中角度测量单位的类型和精度，它们与【高级设置】-【角度】对话框中的设置相对应。
·【顺时针】：用于设置图形的角度测量方向。
在系统默认状态下，以逆时针方向为角度增加方向；若选择此选项，则以顺时针方向为角度增加方向。
此选项与【高级设置】-【角度方向】对话框中的设置相对应。
·【插入比例】：在下方的单位列表中选择一个单位，系统将根据这个单位对插入到图形中的块或其他内容进行比例缩放。
·【方向】按钮：单击此按钮，将会弹出【方向控制】对话框，用于指定角度测量单位的起始方向，它们与【高级设置】-【角度测量】对话框中的设置相对应。
（2）.利用【-Units】命令设置图形单位在命令行中输入“-Units”命令，然后按键盘中的“Enter”键，将会弹出【AutoCAD 文本窗口】。
此窗口中的提示内容与命令对话区中的提示完全相同，可以根据命令提示设置图形单位。
〖备注：打开或关闭【AutoCAD文本窗口】的快捷键是【F2】。
〗2.设置图形界限在AutoCAD中，绘图区域可以看作是一张无限大的纸，在绘图之前设置适当的图形界限，可以避免在绘制较大或较小的图形时，图形在屏幕可视范围内无法完全显示。
设置方法：选择【格式】-【图形界限】或者输入命令【limits】。
三、模型空间和布局空间CAD提供了两种作图空间：模型空间和布局空间。
