倒角标准及规范
倒角标准及规范(标准相关)
本标准适用我公司所有加工件、部套。
1. 倒角的目的①安全需要：为了使在接触工件时不被锋利的边角划伤手；②外观需要：为了使加工出来的工件更加美观；③工艺需要：在配合部位避免互相干涉，另外倒角还可以去除内应力防止工件热处理后因为应力集中而料裂；2. 常用术语及符号如未注倒角C0.5，各边倒角C0.5①未注倒角：有两种理解，第一种工件所有边倒角，第二种图纸上有倒角形状却没有标注尺寸。
②各边倒角：图纸上无特别标注尖角的，所有边倒角。
③沿周倒角：常指某一特征（如R角、C角）沿着所指出的某一轮廓轨迹特征加工倒角。
3. 如何判断零件可不可以倒角①根据零件类别分类：基本件：如无特别要求，都应倒角，去毛刺。
企标件：如无特别要求，所有不涉及刃口及刀口的边缘均需倒角，所有配合处理要求轴和孔配合的，都应倒角。
②根据零件材质及零件使用功能分类：如材质为45#的零件一般为辅助零件，皆应倒角。
4. 倒角规定①倒角范围：外形楞、槽、台阶、孔口、螺纹孔口等部件C角、R角加工（C倒角：45°）。
②图纸应对不允许倒角的地方做出明确规定；③图纸中所需要倒圆角的地方需要明确注明；④图纸已有明确标注的按图加工检验，下表为普通零件倒角或圆角一般参考值；⑤图纸画出倒角而未标注的为未注倒角。
未注倒角按技术要求所约定尺寸加工检验：外螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角为：C*45°，C=0.1d-0.15d内螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角后最大直径 1.05d,角度90°或120°对光孔倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，分以下几种情况：d＜φ20 倒角（0.5-1）*45°Φ20＜d＜φ80 倒角（1-1.5）*45°d≥φ80 倒角（1.5-2）*45°对轴倒角，图纸有要求，按图纸要求，若无要求倒角原则为：d＜φ20 倒角（0.5-1）*45°Φ20≤d＜φ80 倒角（2-3）*45°d≥φ80 倒角（3-5）*45°⑥图纸未画出倒角、未标明尖角且在技术要求中未作约定的，以不伤手为原则倒角，倒角大小最大不超过0.5mm；⑦原则上各道工序的倒角由本道工序自行解决，倒角时遵循可机加工就不用手工操作的原则，但对某些不适合倒角的工序，工艺应综合考虑其成本和美观，另行安排工序倒角。
加劲板倒角规范
加劲板倒角规范
1、倒角范围：外形楞、槽、台阶、孔口、螺纹孔口等部件C角、R角加工。
2、图纸应对不允许倒角的地方做出明确规定。
3、图纸中所需要倒圆角的地方需要明确注明。
4、图纸已有明确标注的按图加工检验。
5、图纸画出倒角而未标注的为未注倒角。
未注倒角按技术要求所约定尺寸加工检验：
外螺纹倒角，图纸有要求的，按图纸要求加工检验。
内螺纹倒角，图纸有要求的，按图纸要求加工检验。
对轴倒角，图纸有要求，按图纸要求。
6、图纸未画出倒角、未标明尖角且在技术要求中未作约定的，以不伤手为原则倒角，倒角大小最大不超过半厘米。
7、原则上各道工序的倒角由本道工序自行解决，倒角时遵循可机加工就不用手工操作的原则，但对某些不适合倒角的工序，工艺应综合考虑其成本和美观，另行安排工序倒角。
8、工艺图应考虑粗加工及半精加工时倒角应放余量的具体尺寸，无工艺图由操作工参考标准执行。
操作上应考虑加工的顺序和刀具的磨损，避免倒角后仍有翻边毛刺的情况。

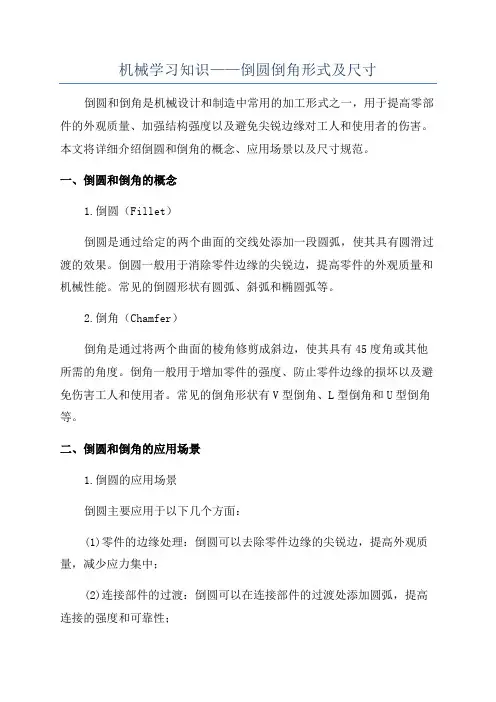

机械学习知识——倒圆倒角形式及尺寸
机械学习知识——倒圆倒角形式及尺寸倒圆和倒角是机械设计和制造中常用的加工形式之一，用于提高零部件的外观质量、加强结构强度以及避免尖锐边缘对工人和使用者的伤害。
本文将详细介绍倒圆和倒角的概念、应用场景以及尺寸规范。
一、倒圆和倒角的概念1.倒圆（Fillet）倒圆是通过给定的两个曲面的交线处添加一段圆弧，使其具有圆滑过渡的效果。
倒圆一般用于消除零件边缘的尖锐边，提高零件的外观质量和机械性能。
常见的倒圆形状有圆弧、斜弧和椭圆弧等。
2.倒角（Chamfer）倒角是通过将两个曲面的棱角修剪成斜边，使其具有45度角或其他所需的角度。
倒角一般用于增加零件的强度、防止零件边缘的损坏以及避免伤害工人和使用者。
常见的倒角形状有V型倒角、L型倒角和U型倒角等。
二、倒圆和倒角的应用场景1.倒圆的应用场景倒圆主要应用于以下几个方面：(1)零件的边缘处理：倒圆可以去除零件边缘的尖锐边，提高外观质量，减少应力集中；(2)连接部件的过渡：倒圆可以在连接部件的过渡处添加圆弧，提高连接的强度和可靠性；(3)模具结构：倒圆可以减少模具等零件的应力集中，提高零件的寿命；(4)液压油缸和气动缸：倒圆可以减少密封件与活塞杆的磨损，延长密封件的使用寿命。
2.倒角的应用场景倒角主要应用于以下几个方面：(1)防止刀具磨损：倒角可以减少零件边缘的尖锐棱角，降低切削力，延长刀具的使用寿命；(2)增加零件的强度：倒角可以增加零件边缘的强度，提高零件的承载能力；(3)避免伤害：倒角可以去除锐利边缘，减少对工人和使用者的伤害；(4)提高装配性能：倒角可以减少零件边缘的尺寸误差，提高装配的精度和效率。
三、倒圆和倒角的尺寸规范倒圆和倒角的尺寸规范一般遵循国际标准，根据实际需求和加工条件进行选择。
1.倒圆的尺寸规范(1)倒圆的半径：倒圆的半径一般选择与管道或零件的直径相匹配，一般建议选择直径的1/10到1/4作为倒圆的半径；(2)圆弧的长度：圆弧的长度一般选择2到3倍倒圆的半径；(3)倒圆的宽度：倒圆的宽度一般选择倒角宽度的1.5到2倍。
倒(圆)角尺寸标准
Q/WH 卫华集团有限公司企业标准Q/WH J—XXXX前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由卫华集团有限公司提出。
本标准由卫华集团技术标准化分委员会归口。
本标准主要起草单位：郑州卫华工程机有限公司技术部。
本标准主要起草人：郭莹峰、代富贵 、闫建英。
本标准于2011年 月首次发布。
倒（圆）角尺寸标准1 范围本标准规定了减速机产品齿轮及轴类零件倒（圆）角尺寸的内容。
本标准适用于郑州卫华工程机械有限公司减速机产品设计，其它公司可参照使用。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6403.4-1986 零件圆角与倒角JB/ZQ4238-1997 退刀槽3 原则3.1 倒（圆）角尺寸标准主要是针对减速机齿轮及轴类零件的配合部位，过渡圆角和倒角的规范文件，应考虑零部件的装配关系不干涉、加工工艺性好、装配工艺性好、经济合理、安全生产的原则。
3.2 确定倒（圆）角类型及尺寸的依据产品订货图；零部件装配关系图；现有设备及工艺条件；产品规范性要求。
3.3 本单位新设计及转化的减速机类图纸，应按此标准设计倒角、圆角。
4 主要内容及有关规定4.1 外R和外倒角（GB/T6403.4-1986）见图1和表1对于外圆以车工序为最终精加工工序的轴类零件及配合件的倒角和圆角可设计为外R和外倒角。
（应注意相配合件的倒角尺寸不得干涉，常用轴承的圆角最小尺寸见4.3）图1 表1直径D ≤3 ＞3～6 ＞6～10＞10～18＞18～30＞30～50＞50～80 R R1 0.1 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.2 1.5 2.0CCmax(C＜0.58R1)0.1 0.1 0.2 0.2 0.3 0.4 0.5 0.6 0.8 1.0 直径D＞80～120＞120～180＞180～250＞250～320＞320～400＞400～500＞500～630＞630～800＞800～1000＞1000～1250＞1250～1600R R1 2.5 3.0 4.0 5.0 6.0 8.0 10 12 16 20 25CCmax(C＜0.58R1)1.2 1.22.0 2.53.04.05.06.0 8.0 10 124.2 退刀槽结构（JB/ZQ4238-1997）见表2对于外圆以磨削作为最终精加工工序的轴类零件，采用退刀槽结构，轴肩作为装配基准须靠磨的如齿轮挡肩和轴承挡肩采用B型退刀槽，轴肩不作为装配基准的，如所装齿轮非基准面顶轴套的采用A 型退刀槽。
孔、轴倒角规范
孔、轴倒角工艺规范编号：1.目的：针对目前公司对孔、轴加工倒角无明确规范，造成飞边、毛刺残留、影响装配及产品质量。
为确保装配方便、快捷，提高装配效率及质量，特制定孔、轴倒角工艺规范。
2.适用范围：本规范适用于本公司桩工事业部的各种机型零部件的设计、生产、加工及质检部门。
3.质量职责：3.1 本工艺规范由工艺部制定并解释。
3.2 本工艺规范由生产车间实施、生产管理中心监督。
3.3 本工艺规范由质检部作为检验依据，判定产品零件倒角尺寸是否合格。
4.孔、轴倒角要求4.1螺纹倒角要求：4.1.1 普通外螺纹倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：倒角为c×45°,其中c=0.1d--0.15d。
4.1.2 普通内螺纹倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：倒角后最大直径为1.05d、角度90°或120°锥角。
4.2光孔倒角要求：4.2.1光孔倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：4.2.1.1 当d＜Ø20时，倒角为(0.5-1)×45°。
4.2.1.2 当Ø20≤d＜Ø80时，倒角为(1-1.5)×45°。
4.2.1.3 当d≥Ø80时，倒角为(1.5-2)×45°。
4.3 轴倒角要求：4.3.1 轴倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：4.3.1.1 当d＜Ø20时，倒角为(0.5-1)×45°。
4.3.1.2当Ø20≤d＜Ø80时，倒角为(2-3)×45°。
4.3.1.3 当d≥Ø80时，倒角为(3-5)×45°。
编制：审核：批准：Welcome To Download !!!欢迎您的下载，资料仅供参考！。
倒角标准及规范
倒角标准及规范The Standardization Office was revised on the afternoon of December 13, 2020本标准适用我公司所有加工件、部套。
1. 倒角的目的①安全需要：为了使在接触工件时不被锋利的边角划伤手；②外观需要：为了使加工出来的工件更加美观；③工艺需要：在配合部位避免互相干涉，另外倒角还可以去除内应力防止工件热处理后因为应力集中而料裂；2. 常用术语及符号如未注倒角C0.5，各边倒角C0.5①未注倒角：有两种理解，第一种工件所有边倒角，第二种图纸上有倒角形状却没有标注尺寸。
②各边倒角：图纸上无特别标注尖角的，所有边倒角。
③沿周倒角：常指某一特征（如R角、C角）沿着所指出的某一轮廓轨迹特征加工倒角。
3. 如何判断零件可不可以倒角①根据零件类别分类：基本件：如无特别要求，都应倒角，去毛刺。
企标件：如无特别要求，所有不涉及刃口及刀口的边缘均需倒角，所有配合处理要求轴和孔配合的，都应倒角。
②根据零件材质及零件使用功能分类：如材质为45#的零件一般为辅助零件，皆应倒角。
4. 倒角规定①倒角范围：外形楞、槽、台阶、孔口、螺纹孔口等部件C角、R角加工（C倒角：45°）。
②图纸应对不允许倒角的地方做出明确规定；③图纸中所需要倒圆角的地方需要明确注明；④图纸已有明确标注的按图加工检验，下表为普通零件倒角或圆角一般参考值；⑤图纸画出倒角而未标注的为未注倒角。
未注倒角按技术要求所约定尺寸加工检验：外螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角为：C*45°，C=0.1d-0.15d内螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角后最大直径 1.05d,角度90°或120°对光孔倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，分以下几种情况：d＜φ20 倒角（0.5-1）*45°Φ20＜d＜φ80 倒角（1-1.5）*45°d≥φ80 倒角（1.5-2）*45°对轴倒角，图纸有要求，按图纸要求，若无要求倒角原则为：d＜φ20 倒角（0.5-1）*45°Φ20≤d＜φ80 倒角（2-3）*45°d≥φ80 倒角（3-5）*45°⑥图纸未画出倒角、未标明尖角且在技术要求中未作约定的，以不伤手为原则倒角，倒角大小最大不超过0.5mm；⑦原则上各道工序的倒角由本道工序自行解决，倒角时遵循可机加工就不用手工操作的原则，但对某些不适合倒角的工序，工艺应综合考虑其成本和美观，另行安排工序倒角。
孔、轴倒角规范
孔、轴倒角工艺规范
针对目前公司对孔、轴加工倒角无明确规范，造成飞边、毛刺残留、影响装配、产品安装干涉、减少内应力产生裂纹及保证产品质量。
为确保装配方便、快捷，提高装配效率及质量，特制定孔、轴倒角工艺规范。
1螺纹倒角要求：
1.1普通外螺纹倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：
倒角为c×45°,其中c=0.1d--0.15d。
1.2普通内螺纹倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：
倒角后最大直径为1.05d、角度90°或120°锥角。
2光孔倒角要求：
2.1光孔倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：
2.1.1当d＜Ø20时，倒角为(0.5-1)×45°。
2.1.2当Ø20≤d＜Ø80时，倒角为(1-1.5)×45°。
2.1.3 当d≥Ø80时，倒角为(1.5-2)×45°。
3 轴倒角要求：
3.1轴倒角，如图纸有要求，按图纸要求加工，除此外按本工艺规范执行：
3.1.1当d＜Ø20时，倒角为(0.5-1)×45°。
3.1.2当Ø20≤d＜Ø80时，倒角为(2-3)×45°。
3.1.3 当d≥Ø80时，倒角为(3-5)×45°。
倒角标准及规范
本标准适用我公司所有加工件、部套。
1. 倒角的目的①安全需要：为了使在接触工件时不被锋利的边角划伤手；②外观需要：为了使加工出来的工件更加美观；③工艺需要：在配合部位避免互相干涉，另外倒角还可以去除内应力防止工件热处理后因为应力集中而料裂；2. 常用术语及符号如未注倒角C0.5，各边倒角C0.5①未注倒角：有两种理解，第一种工件所有边倒角，第二种图纸上有倒角形状却没有标注尺寸。
②各边倒角：图纸上无特别标注尖角的，所有边倒角。
③沿周倒角：常指某一特征（如R角、C角）沿着所指出的某一轮廓轨迹特征加工倒角。
3. 如何判断零件可不可以倒角①根据零件类别分类：基本件：如无特别要求，都应倒角，去毛刺。
企标件：如无特别要求，所有不涉及刃口及刀口的边缘均需倒角，所有配合处理要求轴和孔配合的，都应倒角。
②根据零件材质及零件使用功能分类：如材质为45#的零件一般为辅助零件，皆应倒角。
4. 倒角规定①倒角范围：外形楞、槽、台阶、孔口、螺纹孔口等部件C角、R角加工（C倒角：45°）。
②图纸应对不允许倒角的地方做出明确规定；③图纸中所需要倒圆角的地方需要明确注明；④图纸已有明确标注的按图加工检验，下表为普通零件倒角或圆角一般参考值；(d为直径或板面厚度）⑤图纸画出倒角而未标注的为未注倒角。
未注倒角按技术要求所约定尺寸加工检验：外螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角为：C*45°，C=0.1d-0.15d内螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角后最大直径1.05d,角度90°或120°对光孔倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，分以下几种情况：d＜φ20 倒角（0.5-1）*45°Φ20＜d＜φ80 倒角（1-1.5）*45°d≥φ80 倒角（1.5-2）*45°对轴倒角，图纸有要求，按图纸要求，若无要求倒角原则为：d＜φ20 倒角（0.5-1）*45°Φ20≤d＜φ80 倒角（2-3）*45°d≥φ80 倒角（3-5）*45°⑥图纸未画出倒角、未标明尖角且在技术要求中未作约定的，以不伤手为原则倒角，倒角大小最大不超过0.5mm；⑦原则上各道工序的倒角由本道工序自行解决，倒角时遵循可机加工就不用手工操作的原则，但对某些不适合倒角的工序，工艺应综合考虑其成本和美观，另行安排工序倒角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本标准适用我公司所有加工件、部套。
1. 倒角的目的
①安全需要：为了使在接触工件时不被锋利的边角划伤手；
②外观需要：为了使加工出来的工件更加美观；
③工艺需要：在配合部位避免互相干涉，另外倒角还可以去除内应力防止工件热处理后因为应力集中而料裂；
2. 常用术语及符号
如未注倒角C0.5，各边倒角C0.5
①未注倒角：有两种理解，第一种工件所有边倒角，第二种图纸上有倒角形状却没有标注尺寸。
②各边倒角：图纸上无特别标注尖角的，所有边倒角。
③沿周倒角：常指某一特征（如R角、C角）沿着所指出的某一轮廓轨迹特征加工倒角。
3. 如何判断零件可不可以倒角
①根据零件类别分类：
基本件：如无特别要求，都应倒角，去毛刺。
企标件：如无特别要求，所有不涉及刃口及刀口的边缘均需倒角，所有配合处理要求轴和孔配合的，都应倒角。
②根据零件材质及零件使用功能分类：
如材质为45#的零件一般为辅助零件，皆应倒角。
4. 倒角规定
①倒角范围：外形楞、槽、台阶、孔口、螺纹孔口等部件C角、R角加工（C倒角：45°）。
②图纸应对不允许倒角的地方做出明确规定；
③图纸中所需要倒圆角的地方需要明确注明；
④图纸已有明确标注的按图加工检验，下表为普通零件倒角或圆角一般参考值；
(d为直径或板面厚度）
⑤图纸画出倒角而未标注的为未注倒角。
未注倒角按技术要求所约定尺寸加工检验：
外螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角为：C*45°，C=0.1d-0.15d
内螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角后最大直径1.05d,角度90°或120°
对光孔倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，分以下几种情况：
d＜φ20 倒角（0.5-1）*45°
Φ20＜d＜φ80 倒角（1-1.5）*45°
d≥φ80 倒角（1.5-2）*45°
对轴倒角，图纸有要求，按图纸要求，若无要求倒角原则为：
d＜φ20 倒角（0.5-1）*45°
Φ20≤d＜φ80 倒角（2-3）*45°
d≥φ80 倒角（3-5）*45°
⑥图纸未画出倒角、未标明尖角且在技术要求中未作约定的，以不伤手为原则倒角，倒角大小最大不超过0.5mm；
⑦原则上各道工序的倒角由本道工序自行解决，倒角时遵循可机加工就不用手工操作的原则，但对某些不适合倒角的工序，工艺应综合考虑其成本和美观，另行安排工序倒角。
⑧工艺图应考虑粗加工及半精加工时倒角应放余量的具体尺寸，无工艺图由操作工参考标准执行；
⑨操作上应考虑加工的顺序和刀具的磨损，避免倒角后仍有翻边毛刺的情况。
⑩零件配合时倒圆、倒角应遵循的原则为：
A. 内角倒圆，外角倒角时，C＞R（C为倒角大小，R为倒圆半径）
B.内角倒圆，外角倒圆时，Ra＞R（Ra为外角倒圆半径，R为内角倒圆半径）
C.内角倒角，外角倒圆时，C＜0.58R（C为倒角大小，R为外角倒圆半径）
D.内角倒角，外角倒角时，Ca＞C（Ca为外角倒角大小，C为内角倒角大小）
⑪关于零件内角问题，应遵循以下原则：
A.需要清角的内角，技术图纸必须标注。
B.当图纸未标注清角时，内尖角以R3弧过渡；
当出现刀具长度不能满足R3倒角时，反馈设计人员征询技术解决方案。
上述关系装配时，内角与外角取值要适当，外角倒角或倒圆取值过大会影响零件工作面，内角倒角或倒圆取值过小会产生应力集中。
参考资料：
国家标准GB/T 6403.4-2008 零件倒圆与倒角。
