DSP实验一--FFT
数字信号处理实验
实验1 快速傅里叶变换FFT 算法实验
一、实验目的：
1、加深对离散信号的DFT 的理解和FFT 算法的运用。
2、学会用mtalab 求解信号的频谱图。
3、学会用DSP 硬件进行频谱分析。
二、实验设备
计算机，ccs3.3软件，DSP CPU 挂箱，DSP 仿真器，导线
三、实验原理
N 点序列的DFT 和IDFT 变换定义式如下：
10[][]N kn N n X k x n W
-==∑， 10
1[][]N kn N k x n X k W N --==∑ 利用旋转因子2j nk kn
N N W e π-=具有周期性，可以得到快速算法（FFT ）。
在MATLAB 中，可以用函数X=fft （x ，N ）和x=ifft （X ，N ）计算N 点序列的DFT 正、反变换。
四、实验内容：
1、利用MATLAB 编程完成计算，绘出下式时域图形，并用FFT 求取其傅里叶变换画出相应的频谱图，并分析、说明实验结果。
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
采样频率fs=100Hz ，采样点数为128点。
2、运行ccs 软件，对给定的语音信号进行采集，并应用DSP 挂箱分析该信号的频谱。
相应的实验步骤
（1）安装仿真器TDS510驱动（位置在f 盘根目录下）.
（2）仿真器参数设置
打开setup ccstudio 从Familly 中查找C55xx 系列，然后选择C5509 TDS510并将其拖到到左侧窗口。
右键C5509打开属性装载仿真器的配置参数CCstudio_v3.3//cc//bin/TDS510.cgf.
（3）打开ccs3.3链接仿真器与电脑点击Debug —connect ；打开已建立的项目
点击project—open—fft.pjt；装载编译好的程序fft.out,file
--load program—fft.out。
在k++处设置断点，观察采集到的语音信号。
然后采集语音信号，运行程序。
观察语音信号的时域波形和频域波形。
点击view—graph—time/Frequency打开一个观察窗口,；设置该观察窗口变量参数，采用双踪观察在启动地址分别为px和pz，长度为128，数值类型为16为整型。
这两段存储单元中分别存放的是进过A/D转换后的输入信号进行FFT变换的结果。
MATLAB参考实例：
%求正弦信号的频谱
clear all
close all
clc
%%
fs=100;%设定采样频率
N=128;
n=0:N-1;
t=n/fs;
f0=10;%设定正弦信号的频谱
%%
生成正弦信号
x=sin(2*pi*f0*t);
%%
进行fft变换进行频谱分析
y=fft(x,N);
mag=abs(y);
f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换
%%
figure(1);
subplot(121);
plot(t,x);
xlabel('t');
ylabel('y'); title('正弦信号时域波形');
grid;
subplot(122); plot(f,mag);
axis([0,100,0,80]);
xlabel('频率(Hz)'); ylabel('幅值');
title('正弦信号频谱图');
grid;。
DSP实现FFT的代码
DSP实现FFT的代码FFT（快速傅里叶变换）是一种高效的算法，用于计算离散时间序列的离散傅里叶变换（DFT）。
它有广泛的应用，例如信号处理、图像处理和音频处理等领域。
以下是一个基于C语言的FFT实现的代码示例：```c#include <stdio.h>#include <math.h>//计算复数的乘积*result_real = a_real * b_real - a_imag * b_imag;*result_imag = a_real * b_imag + a_imag * b_real;//执行FFT变换（递归实现）void fft(double x_real[], double x_imag[], double X_real[], double X_imag[], int N, int step)if (step < N)fft(X_real, X_imag, x_real, x_imag, N, step * 2);fft(X_real + step, X_imag + step, x_real + step, x_imag + step, N, step * 2);for (int i = 0; i < N; i += 2 * step)double t_real = cos(-M_PI*i / N);double t_imag = sin(-M_PI*i / N);double r_real = 1;double r_imag = 0;for (int j = 0; j < step; j++)double u_real = x_real[i + j];double u_imag = x_imag[i + j];double v_real = x_real[i + j + step] * r_real - x_imag[i + j + step] * r_imag;double v_imag = x_real[i + j + step] * r_imag + x_imag[i + j + step] * r_real;x_real[i + j] = u_real + v_real;x_imag[i + j] = u_imag + v_imag;x_real[i + j + step] = u_real - v_real;x_imag[i + j + step] = u_imag - v_imag;}}}//执行FFT变换（接口函数）void perform_fft(double x_real[], double x_imag[], doubleX_real[], double X_imag[], int N)for (int i = 0; i < N; i++)X_real[i] = x_real[i];X_imag[i] = x_imag[i];}fft(x_real, x_imag, X_real, X_imag, N, 1);```要使用上述代码计算FFT变换，可以按照以下步骤进行：1. 定义输入序列数组`x_real`和`x_imag`，其中`x_real`包含实部，`x_imag`包含虚部。
(完整word版)基于DSP的快速傅立叶变换(FFT)的实现(汇编语言)
快速傅立叶变换（FFT ）的实现一、实验目的1.了解FFT 的原理及算法；2.了解DSP 中FFT 的设计及编程方法；3.熟悉FFT 的调试方法；二、实验原理FFT 是一种高效实现离散付立叶变换的算法，把信号从时域变换到频域，在频域分析处理信息。
对于长度为N 的有限长序列x (n )，它的离散傅里叶变换为：(2/)j N nk N W e π-=，称为旋转因子，或蝶形因子。
在x (n )为复数序列的情况下，计算X (k )：对某个k 值，需要N 次复数乘法、(N -1)次复数加法；对所有N 个k 值，需要2N 次复数乘法和N (N -1)次复数加法。
对于N 相当大时（如1024）来说，直接计算它的DFT 所作的计算量是很大的，FFT 的基本思想在于： 利用2()j nk N N W e π-=的周期性即：k N k N N W W +=对称性：/2k k N N N W W +=-将原有的N 点序列分成两个较短的序列，这些序列的DFT 可以很简单的组合起来得到原序列的DFT 。
按时间抽取的FFT ——DIT FFT 信号流图如图5.1所示：图5.1 时间抽取的FFT —DIT FFT 信号流图FFT 算法主要分为以下四步。
第一步 输入数据的组合和位倒序∑=-=10)()(N n nk N W n x k X把输入序列作位倒序是为了在整个运算最后的输出中得到的序列是自然顺序。
第二步 实现N 点复数FFT第一级蝶形运算；第二级蝶形运算；第三级至log2N 级蝶形运算；FFT 运算中的旋转因子N W 是一个复数，可表示：为了实现旋转因子N W 的运算，在存储空间分别建立正弦表和余弦表，每个表对应从0度到180度，采用循环寻址来对正弦表和余弦表进行寻址。
第三步 功率谱的计算X (k )是由实部()R X k 和虚部()I X k 组成的复数：()()()R I X k X k jX k =+；计算功率谱时只需将FFT 变换好的数据，按照实部()R X k 和虚部()I X k 求它们的平方和，然后对平方和进行开平方运算。
DSP实验报告-周期信号的频谱分析处理
实验报告一、实验目的和要求谱分析即求信号的频谱。
本实验采用DFT/FFT技术对周期性信号进行谱分析。
通过实验，了解用X(k)近似地表示频谱X(ejω)带来的栅栏效应、混叠现象和频谱泄漏，了解如何正确地选择参数（抽样间隔T、抽样点数N）。
二、实验内容和步骤2-1 选用最简单的周期信号：单频正弦信号、频率f=50赫兹，进行谱分析。
2-2 谱分析参数可以从下表中任选一组（也可自定）。
对各组参数时的序列，计算：一个正弦周期是否对应整数个抽样间隔？观察区间是否对应整数个正弦周期？2-3 对以上几个正弦序列，依次进行以下过程。
2-3-1 观察并记录一个正弦序列的图形（时域）、频谱（幅度谱、频谱实部、频谱虚部）形状、幅度谱的第一个峰的坐标（U，V）。
2-3-2 分析抽样间隔T、截断长度N（抽样个数）对谱分析结果的影响；2-3-3 思考X(k)与X(e jω)的关系；2-3-4 讨论用X(k)近似表示X(ejω)时的栅栏效应、混叠现象、频谱泄漏。
三、主要仪器设备MATLAB编程。
四、操作方法和实验步骤（参见“二、实验内容和步骤”）五、实验数据记录和处理clc;clf;clear;%清除缓存%第一组数据的MATLAB程序（之后几组只需要将参数改变即可） T=0.000625;length=32;n=0:length-1;t=0:0.0001:31;%原序列和采样序列xn=sin(2*pi*50*n*T);xt=sin(2*pi*50*t);%画第一幅图（原序列和采样序列）figure(1);subplot(2,1,1);plot(t,xt);xlabel('t');ylabel('xt');axis([0,0.2,-1.1,1.1]);title('原序列时域');subplot(2,1,2);stem(n,xn ,'filled');xlabel('n');ylabel('xn');axis([0,length,-1.1,1.1]);title('采样后序列时域');%画第二幅图（采样序列实部、虚部、模和相角）figure(2);subplot(2,2,1);stem(n,real(xn) ,'filled');xlabel('n');ylabel('real(xn)');axis([0,length,-1.1,1.1]);title('采样序列的实部');subplot(2,2,2);stem(n,imag(xn) ,'filled');xlabel('n');ylabel('imag(xn)');axis([0,length,-1.1,1.1]);title('采样序列的虚部');subplot(2,2,3);stem(n,abs(xn) ,'filled');xlabel('n');ylabel('abs(xn)');axis([0,length,-1.1,1.1]);title('采样序列的模');subplot(2,2,4);stem(n,angle(xn) ,'filled');xlabel('n');ylabel('angle(xn)');axis([0,length,-(pi+0.5),pi+0.5]);title('采样序列的相角');%计算DFTDFT=fft(xn,length);%画第三幅图（DFT的幅度、实部和虚部）figure(3);subplot(3,1,1);stem(n,abs(DFT) ,'filled');xlabel('k');%DFT后的频域变量为kylabel('abs(DFT)');title('DFT 幅度谱');subplot(3,1,2);stem(n,real(DFT) ,'filled');xlabel('k');ylabel('real(DFT)');title('DFT的实部');subplot(3,1,3);stem(n,imag(DFT) ,'filled');xlabel('k');ylabel('imag(DFT)');title('DFT的虚部');六、实验结果与分析实验结果：第一组数据：实验名称：DFT/FFT的应用之一 确定性信号谱分析姓名：张清学号：3110103952 P.4第二组数据：第三组数据：第四组数据：第五组数据：第六组数据：6-1 实验前预习有关概念，并根据上列参数来推测相应频谱的形状、谱峰所在频率（U）和谱峰的数值（V）、混叠现象和频谱泄漏的有无。
DSPFFT实验报告.pptx
int i; InitForFFT(); MakeWave() ; for(i=0;i<SAMPLENUMBER;i++ ) {
fWaveR[i]=INPUT[i];
7
fWaveI[i]=0.0f; w[i]=0.0f; } FFT(fWaveR,fWaveI); for(i=0;i<SAMPLENUMBER;i++) { DATA[i]=w[i]; } while(1); } void FFT(float dataR[SAMPLENUMBER],float dataI[SAMPLENUMBER]) { int x0,x1,x2,x3,x4,x5,x6,xx; int i,j,k,b,p,L; float TR,TI,temp; for( i=0;i<SAMPLENUMBER;i++ ) { x0=x1=x2=x3=x4=x5=x6=0; x0=i&0x01; x1=(i/2)&0x01 ; x2=(i/4)&0x01 ; x3=(i/8)&0x01;
DSP 技术课程设计
(FFT)
作者姓名：钟 欣 专业名称：电子科学与技术 指导教师：张 双
1
目录
一、实验结果............................................................................................3 1.1 正弦信号输入的结果 ...............................................................3 1.2 余弦信号输入的结果 ...............................................................4

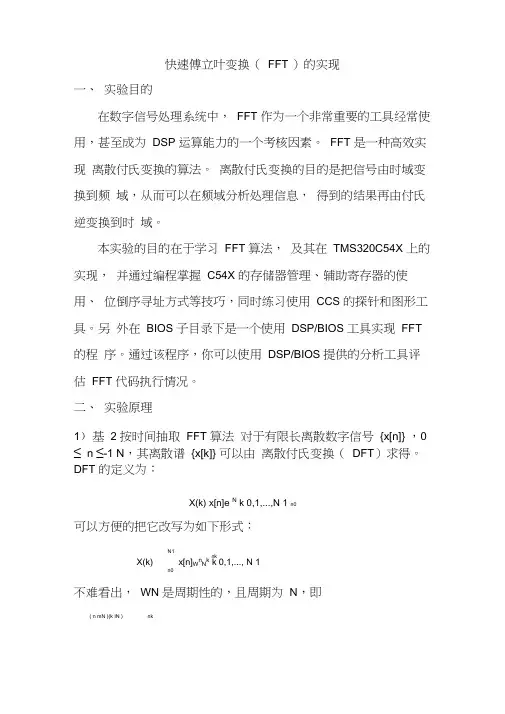

快速傅立叶变换(FFT)的实现(DSP实验报告)
