GPRS信令流程讲义

3.UDP/TCP：UDP提供差错保护，用于承载不要求可靠传输的GTP PDU；TCP提供流量控制以及丢失和差错保护，用于承载要求可靠传输的GTP PDU。
4.GTP：用于GPRS骨干网中GSN之间数据和信令的隧道传输。所有点对点的PDP协议数据单元（PDU）将由GTP进行封装。
SGSN-HLR/EIR/SMS
PCU通过“分组立即指配”向MS提供所需的专用资源
一阶段接入方式下，MS将在所指配的PDTCH信道上发送数据，为引入竞争解决方案，MS在前三个RLC数据块中加入TLLI识别。
当网络收到第一个RLC数据块时，它将向MS发送“分组上行证实/未证实”消息，该消息中含有该MS的TLLI。
当MS收到该消息后，如发现该TLLI与自己存储的TLLI一致，则继续使用该PDTCH信道，若不一致，则释放掉该资源。
第18页PDP上下文激活
所谓PDP上下文激活是指MS要求网络给它分配以个IP地址，使它成为IP网络的一部分
1.MS完成GPRS附着，需要和外部数据网络进行数据传输，向SGSN上发“激活PDP上下文请求”
2.SGSN判断是否执行鉴权加密及P-TMSI再分配程序（匿名接入不需要）
3.创建PDP上下文过程，SGSN请求GGSN分配PDP地址、协商QoS质量等
具体后面有介绍
第4页信令平面
这里主要介绍上四种情况
MS-SGSN
1.GSMRF（射频部分）：采用与GSM相同的传输模式。GSM空口的载频带宽为200kHz，一个载频分为8个物理信道。
2.MAC/RLC协议：该层提供无线链路控制功能和媒体接入控制功能。RLC层可支持MS与BSS之间的有确认和无确认两种模式的数据传输，可提供一条独立于无线解决方案的可靠链路；MAC层是定义和分配空口的GPRS逻辑信道，使得这些信道能被不同的移动台共享。

GPRS重要信令流程分析

几种GPRS重要信令流程分析本文主要介绍GPRS移动管理功能和无线资源管理功能,及分组路由传输功能.GPRS的MS、SGSN的移动管理状态有空闲状态、准备状态和准备好状态.在空闲状态,MM 文本中不含位置和路由信息,用户未连接到GPRS移动管理,.在准备好状态,MM文本中有小区级的位置信息,准备状态没有小区级位置信息信息.如果要进行PDP PDU数据传输,MS应处于准备好状态.这三个状态是由各自的定时器进行监督管理的.通常情况下,MS和SGSN处于空闲状态,要进行数据传输,必须进入准备好状态,这时就要进行GPRS接入, GPRS接入过程如下:1.MS向新的SGSN发Attach Request消息,这时采用的是MS和SGSN之间的信令协议GMM-GPRS移动管理协议.该消息中包含以下参数:IMSI或P-TMSI,旧的RAI,类别,CKSN,接入种类,DRX 参数,旧的P-TMSI 标签.其中,如果没有有效的P-TMSI应使用IMSI,类别指是GPRS多时隙能力及GPRS 加密算法等.接入种类指哪一种接入,如是GPRS接入还是IMSI 接入(一般的GSM 接入),DRX指出MS是否采用不连续接收方式.如果接入时VLR改变且用到P-TMSI,则需有旧的P-TMSI.2.如果MS是用P-TMSI来标识自己,且SGSN已经改变,则新的SGSN向旧的SGSN发Identification Request消息来求得IMSI.其参数包括P-TMSI,旧的RAI,旧的P-TMSI标签.旧的SGSN用Identification Response消息,参数包括IMSI,鉴权三参数组.如果MS在旧的SGSN中找不到,旧的SGSN就以适当的错误原因作为响应.这个消息采用的是GTP隧道协议.3.如果MS在旧的和新的SGSN中都找不到,SGSN将向MS发Identity Request消息,其中参数Identity Type=IMSI,MS以Identity Response(IMSI)响应.4.鉴权和加密过程.5.设备检查过程.6.如果SGSN号码改变或初次接入,就进行路由区更新过程.(1).SGSN向HLR发Update Location消息,这是采用的SGSN-HLR之间的MAP信令协议,参数包括SGSN号码和地址,IMSI.(2).HLR 向旧的SGSN发Cancel Location消息,参数包括IMSI和取消类型.(3).旧的SGSN用Cancel Location Ack(参数为IMSI)进行应答.(4).HLR向新的SGSN发Insert Subscriber Data消息,参数为IMSI和GPRS用户数据.(5).新的SGSN证实MS在新的RA中.如果因为区域原因MS不允许在RA中接入,SGSN以适当的原因拒绝接入请求(Attach Request),然后向HLR回Insert Subscriber Data Ack 消息(包括IMSI,限制于区域用户的SGSN区域).如果因为其它原因用户检查失败,SGSN以一个适当的原因拒绝接入请求,向HLR回发Insert Subscriber Data Ack消息(含IMSI,原因).如果所有的检查都通过,SGSN为MS建立一个MM文本,并向HLR回发一个Insert Subscriber Data Ack(含IMSI)消息.(6).在取消了旧的MM文本并插入了新的MM文本后,HLR向SGSN发Updata Location Ack 消息作为对更新位置消息的响应.如果HLR拒绝了更新位置,SGSN以适当的原因拒绝MS的接入请求.7.如果在步骤1中,接入种类指出是在IMSI接入的情况下的GPRS接入,或同时GPRS/IMSI 接入,如果安装了Gs接口,则VLR将更新.VLR号码是从RA信息推的的.SGSN从HLR一收到第一个Insert Subscriber Data消息后,就开始向新的MSC/VLR进行位置更新过程.这个操作使MS记为在VLR中的GPRS接入.这是通过SGSN-MSC/VLR之间的Gs口的BSSAP+协议进行的.(1).SGSN 向VLR发Location Updating Request消息,参数包括新的LAI,IMSI,SGSN 号码,位置更新种类.如果接入种类为同时GPRS/IMSI接入,位置更新种类应为IMSI接入.否则位置更新种类应指出是正常的位置更新.VLR通过存储SGSN号码产生和SGSN的关联.(2).如果LA更新是跨MSC的,新的VLR向HLR发Updata Location消息.参数包括IMSI,新的VLR.(3).如果LA更新是跨MSC的,HLR向旧的VLR发Cancel Location消息(IMSI).(4).旧的VLR以Cancel Location Ack(IMSI)消息响应.(5). 如果LA更新是跨MSC的,HLR向新的VLR发Insert Subscriber Data消息,参数为IMSI,GSM用户数据.(6).VLR以Insert Subscriber Data Ack(IMSI)消息响应.(7).在完成了跨MSC的位置更新过程之后,HLR以Updata Location Ack(IMSI)向新的VLR响应.(8).VLR以Location Updating Accept(VLR TMSI)向SGSN响应.8.SGSN向MS发Attach Accept消息,参数为P-TMSI,VLR TMSI,P-TMSI 标签.如果SGSN分配了新的P-TMSI,应包含P-TMSI.9.如果P-TMSI或VLR TMSI改变,MS用Attach Complete消息来响应(包括P-TMSI,VLR TMSI).10.如果VLR TMSI改变,SGSN向VLR发TMSI重新分配完成(VLR TMSI)来证实VLR TMSI的重新分配.进行了GPRS连接后,MS就进入了准备好状态,在MS和SGSN中就建立了MM文本.MS然后就可以激活PDP文本.一个PTP GPRS用户有一个或多个PDP地址,每个PDP地址由在MS,SGSN,GGSN中的单个的PDP文本描述.每个PDP文本独立地处于一个PDP状态.在非激活状态对应的PDP地址的数据业务未被激活,PDP文本不包含路由和映射信息来处理对应与PDP地址的PDU,没有数据可以传输.在激活状态,对应PDP地址的PDP文本被激活,PDP文本包含传送PDU的映射和路由信息(MS和GGSN之间),激活状态的PDP文本可以根据用户位置的改变(由移动管理过程启动)更新.当启动PDP文本激活过程时,MS从非激活状态向激活状态转变.只有在准备和准备好状态,才可进行PDP文本激活,只有进行了PDP文本激活,才能进行数据传输.1.M S向SGSN发Activate PDP Context Request消息,参数包括NSAPI,PDP类型,接入点名,要求的QoS,PDP配置.PDP地址指示是否要求使用动态地址或静态PDP地址,用接入点名选择与外部网连接的参考点,PDP配置用来要求GGSN的PDP参数,透明的经过SGSN.2.安全功能.3.S GSN使Activate PDP Context Request消息有效,通过使用由MS和PDP文本用户记录提供的PDP类型,PDP地址,接入点名,并由此推出GGSN地址,如果不能推出,或SGSN认为PDP 文本激活请求消息无效,则SGSN拒绝PDP文本激活请求.如果GGSN地址可推出,SGSN就为请求的PDP文本产生TID(结合MM文本中的IMSI和从MS来的NSAPI)如果MS请求一个动态地址,SGSN让GGSN分配一个动态地址.SGSN限制QoS属性,现在的负载,QoS.SGSN向GGSN 发送一个Create PDP Context Request消息.参数包括:PDP类型,PDP地址,接入点名QoS,TID,选择方式, PDP配置.接入点名应是APN网络标识,如果要求用动态地址,PDP地址应空.GGSN应用接入点名来发现外部网络.选择方式指示用户的APN是否被选择,或是否是否非用户的APN被选择.GGSN用选择方式来决定是否接受或拒绝PDP文本激活.GGSN限制QoS,给出它的能力和当前负载.然后GGSN向SGSN回送一个Create PDP Context Response 消息,其参数为TID,PDP地址,BB协议,要求的重序,PDP配置选择,QoS,原因.如果GGSN分配了一个PDP地址,也包含PDP地址.BB协议指示是TCP或UDP用来在骨干网的SGSN和GGSN之间传输用户数据.要求的重序指示SGSN应在向MS发送N-PDU前重新为N-PDU建立顺序.PDP配置选择包含可选的PDP参数,这些参数,GGSN可向MS传输.这些可选的PDP参数可在Activate PDP Context Request消息中由MS请求,或被GGSN发送.PDP配置选择透明地经过SGSN传输.4.S GSN在它的PDP文本中插入NSAPI和GGSN地址,如果MS要求了一个动态地址,从GGSN来的PDP地址也被插入PDP文本中.SGSN选择了一个在QoS协商的基础上的无效优先级,向MS返回一个Activate PDP Context Accept消息,参数为PDP类型,PDP地址,NSAPI,QoS 协商,无线优先级,PDP配置可选.现在SGSN能在GGSN和MS之间路由PDP PDU了.MS通过比较当前小区标识和MM文本中的小区标识,来检测是否进入了新的小区,同样,通过周期性的比较RAI和MM文本中的RAI来检测是否进入新的RA.MS通过测量信号强度来比较.MS小区的更新是通过MS向SGSN发送上行的任意的LLC帧,其中包含MS的标识来实现的,在LLC PDU中也在BSSGP PDU中包含了新小区的标识.路由区的更新是在MS进行了GPRS接入后才可以进行.见下:1.M S向SGSN发送Routeing Area Updata Request消息,参数包括旧的RAI,旧的P-TMSI标签,更新种类.更新种类应指出是RA更新.BSS应在将消息转送到SGSN之前,加上小区的标识,SGSN应能根据增加的小区的标识来推断出新的RAI.2.安全功能.3.S GSN证实MS在新的RA,如果由于本地的或国家的或国际的限制,MS不允许在RA中接入或用户检查失败,则SGSN拒绝路由区更新,如果所有的检查成功,SGSN为MS更新MM文本,可分配一个新的P-TMSI.Routeing Area Updata Accept(P-TMSI,P-TMSI标签)消息返回MS.4.如果P-TMSI重新分配,MS通过Routeing Area Updata Complete消息进行响应.如果是跨SGSN的路由区更新,见下:1.M S向新的SGSN发Routeing Area Updata Request消息,参数包括旧的RAI,旧的P-TMSI 标签,CS连接,更新种类,更新种类应指示为RA更新.BSS在将消息转到SGSN之前加一个小区的标识.SGSN应能从增加的小区标识推断出新的RAI和LAI.CS连接指示MS是否正有CS 连接.如果是,SGSN不应向MSC/VLR发Location Updating Request消息,并不更新MS的MM文本中的VLR地址.2.新的SGSN向旧的SGSN发送SGSN Context Request消息来得到MS的MM和PDP文本,参数包括RAI,TLLI,旧的P-TMSI标签,新的SGSN地址.旧的SGSN证实旧的P-TMSI标签,如果它与旧的SGSN中存储的值不符,则以一个适当的错误原因响应.这将启动新的SGSN的安全功能,如果安全功能正确地为MS鉴权,新的SGSN将向旧的SGSN发送SGSN Context Request 消息.参数包括旧的RAI,TLLI,证实的MS,新的SGSN地址.如果旧的P-TMSI标签有效,或新的SGSN指示它已授权MS,则旧的SGSN以SGSN Context Response消息响应,参数为MM文本,PDP文本,LLC Ack如果MS不为旧的SGSN所知,则旧的SGSN以适当的错误原因响应.旧的SGSN存储新的SGSN地址以允许旧的SGSN向新的SGSN前转分组数据.LLC Ack包含了MS用的LLC连接的响应.每个PDP文本包含下一个下行N-PDU的GTP序列号和提供隧道传输到GGSN的下一个上行的N-PDU的GTP的序列号,旧的SGSN开始一个定时器.3.安全功能.4.如果用户至少激活了一个PDP文本,则新的SGSN将向旧的SGSN发送SGSN Context Acknowlelge消息.这告诉旧的SGSN新的SGSN已准备接收属于激活的PDP文本的分组数据.如果安全功能不能正确的授权MS,则路由区更新将被拒绝,新的SGSN将向旧的SGSN发送拒绝指示.旧的SGSN继续,如同SGSN 文本请求消息未收到.5.旧的SGSN开始向新的SGSN隧道传输N-PDU.在2中定时器溢出之前收自GGSN的N-PDU也将隧道传输到新的SGSN.已经发送到MS但未被MS确认的N-PDU也和传输最后N-PDU段的LLC帧的号码一起隧道传输.2中的定时器溢出后将没有N-PDU前转到新的SGSN.6.新的SGSN向涉及的GGSN发送Updata PDP Context Request消息,参数包括新的SGSN地址,TID,QoS协商.GGSN更新其PDP文本域,并返回Updata PDP Context Response消息.7.新的SGSN向HLR发送Updata Location消息告诉HLR改变了SGSN.8.H LR发送Cancel Location消息到旧的SGSN.如果2中的定时器不运行,旧的SGSN去除MM 和PDP文本,否则必须要等到定时器溢出再去除文本.这允许旧的SGSN完成N-PDU 的前转,也确保当MS启动另一个路由更新过程MM和PDP文本仍在旧的SGSN中.旧的SGSN用Cancel Location Ack消息响应.9.H LR向新的SGSN发送Insert Subscriber Data,新的SGSN证实MS在新的RA中,如果所有的检查成功,SGSN为MS建立MM文本,并回送Insert Subscriber Data Ack消息到HLR.10.HLR向新的SGSN送Updata Location Ack.11.如果旧的SGSN与MSC/VLR之间存在关联,新的SGSN向VLR发送Location Updating Request消息.VLR存储SGSN号码,回以Location Updating Accept.12.新的SGSN证实MS在新的RA中,如果所有的检查通过,新的SGSN为MS建立MM和PDP 文本,在MS和SGSN之间建立了一个逻辑链路.新的SGSN向MS回以Routeing Area Updata Accept消息,参数为P-TMSI,LLC Ack,P-TMSI标签.LLC Ack包含LLC连接的响应,保证在更新之前成功的传输N-PDU.13.MS以Routeing Area Updata Complete消息确认新的P-TMSI（注：素材和资料部分来自网络，供参考。

GPRS信令流程.

GPRS 信令流程GPRS 系统结构]SM-SCMSC/VLR PDN\SGSN；Other PLMNSMS-GMSCSMS-IWMSC Signalling and Data Transfer Interface ：：：»：：：：；：：：：：；Signalling InterfaceE 乂c-Gdr*1 ------------—1[:Gb ”/Gr1 L4Gc H^RGGSNBilling System□ud /s s Ns c Ns c dDSSffi■ a : Ju <su <s 02 02訂X/d一 uo 二 gad哎dDX/dclny-dXDdoazsSZ6camdYJlNscc¥b—三r i«、LV3ss・zsnsalA/uSNNSDSJ b'H •J—zs">sZSOS.ZSZSQSNSDSxcSSQSDSW1XX2•—•wX Y5sH,三izvzcv^dossa虫-VTZXwsoE€zOVHUV3IGT・7VMSCGPRS信道52复帧结构52 TDMA Frames| BO L B1 | B2 B3 | B4 | B5 |l| B6 | B7 [ B8 B9 [ B10 [ B11 | l|TDMA frameBO-Bll为RLC Block,包扌舌PBCCH, PCCCH(PAGCH, PPCH, and PRACH), PACCH, PDTCH,T代农PTCCH,毎个52・Multifrme中右•两个PTCCH Frame. I彳弋衣Idle Frame 1 个52-MultifrmeuJ 被看成2 个26-Multiframe.分组逻辑信道Group Name Direction Function JPBCCH rBCCH DL BroadcastPRACH PPCH ULDLRandom accessPagingPCCCHPAG CH DL.•Vccess s*rantPNCH DL Multicast FFCH/TJTCH UL& DL DataPACCH UL& DL Associated controlGPRS移动性管理（GMM）GMM中MS的状态_______________ □IDLE：用八没有附着（Attach） /1-GPRS网络上，MS和SGSN1.卜文（Context）中没有该用八的路出信息，也不会进行相关的GPRS 移动性管理过程。

GPRS信令流程概览

11 2012-5-22
GPRS信令流程概览
Gb消息（BSSGP） Gb消息（BSSGP）
BSSGP: PDU Type: 1 - UL-UNITDATA <01> BSSGP: TLLI: 0x7F430E5F <7F430E5F> BSSGP: QoS Profile BSSGP: Bit Rate: 0 x 100 bits/sec <0000> BSSGP: Precedence: 0 - High Priority <34> BSSGP: .....1.. - Radio Interface Uses RLC/MAC-UNITDATA Functionality BSSGP: ....0... - The SDU Contains Signalling BSSGP: 0011.... - Reserved BSSGP: Information Element Type: 8 - Cell Identifier <08> BSSGP: IE Length: 8 <88> BSSGP: MCC Digits: 460 <64F0> BSSGP: MNC Digits: 00 <00> BSSGP: Location Area Code (LAC): 12638 <315E> BSSGP: RAC: 1 <01> BSSGP: Cell Identity (CI) Value: 341 <0155> BSSGP: Information Element Type: 0 - Alignment Octets <00> BSSGP: IE Length: 0 <80> BSSGP: Information Element Type: 14 - LLC-SDU <0E> BSSGP: IE Length: 39 <A7> 12 2012-5-22

GPRS信令详解

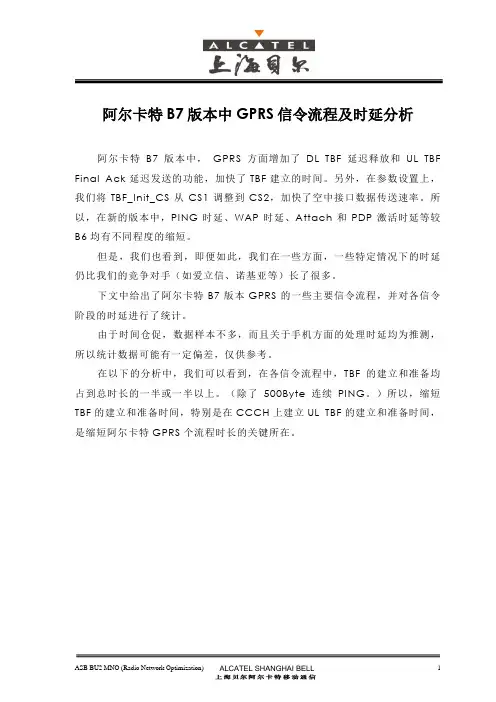

阿尔卡特B7版本中GPRS信令流程及时延分析阿尔卡特B7版本中，GPRS方面增加了DL TBF延迟释放和UL TBF Final Ack延迟发送的功能，加快了TBF建立的时间。

另外，在参数设置上，我们将TBF_Init_CS从CS1调整到CS2，加快了空中接口数据传送速率。

所以，在新的版本中，PING时延、WAP时延、Attach和PDP激活时延等较B6均有不同程度的缩短。

但是，我们也看到，即便如此，我们在一些方面，一些特定情况下的时延仍比我们的竞争对手（如爱立信、诺基亚等）长了很多。

下文中给出了阿尔卡特B7版本GPRS的一些主要信令流程，并对各信令阶段的时延进行了统计。

由于时间仓促，数据样本不多，而且关于手机方面的处理时延均为推测，所以统计数据可能有一定偏差，仅供参考。

在以下的分析中，我们可以看到，在各信令流程中，TBF的建立和准备均占到总时长的一半或一半以上。

（除了500Byte连续PING。

）所以，缩短TBF的建立和准备时间，特别是在CCCH上建立UL TBF的建立和准备时间，是缩短阿尔卡特GPRS个流程时长的关键所在。

一、阿尔科特B7版本GPRS主要信令流程时延：二、阿尔科特B7版本GPRS信令流程各阶段时延：三、阿尔科特B7版本GPRS信令流程：Note 1) Channel Request Delay——[GSM TS04.08] the number of slots belonging to the mobile station's RACH between initiation of the immediate assignment procedure and the first CHANNEL REQUEST message (excluding the slot containing the message itself) is a random value drawn randomly for each new initial assignment initiation with uniform probability distribution in the set {0, 1, ..., max (T,8) - 1}, where T stands for Tx_Integer. AssumingTx_Integer=25, corresponding time delay will be 0~120ms.Note 2) Transmission time for Channel Request message on Um interface.Note 3) Transmission time for last DL DATA on Um interface.Note 4) Considering the PC delay for COM-port data transmission and receiving, and also the SW time consumptions, which is totally about 400ms, the GLOBAL TIME DELAY for FIRST PING WITH PDCH ESTABLISHMENT will be 2030ms to 2150ms.Note 1) Channel Request Delay——[GSM TS04.08] the number of slots belonging to the mobile station's RACH between initiation of the immediate assignment procedure and the first CHANNEL REQUEST message (excluding the slot containing the message itself) is a random value drawn randomly for each new initial assignment initiation with uniform probability distribution in the set {0, 1, ..., max (T,8) - 1}, where T stands for Tx_Integer. Assuming Tx_Integer=25, corresponding time delay will be 0~120ms.Note 2) Transmission time for Channel Request message on Um interface.Note 3) Transmission time for last DL DATA on Um interface.Note 4) Considering the PC delay for COM-port data transmission and receiving, and also the SW time consumptions, which is totally about 400ms, the GLOBAL TIME DELAY for FIRST PING WITHOUT PDCH ESTABLISHMENT will be 1660ms to 1780ms.Note 1) During the DL TBF delay of last PING, Packet DL Data Ack/Nack is sent by MS every 200ms. Detecting a data transfer request from upper layer, MS will send Channel Request IE in the next Packet DL Data Ack/Nack message and wait for the UL TBF Assignment from network. Therefore, the delay of sending out channel request in the MS will be 0~200ms.Note 2) The transmission time for UL Data is shorter comparing to the one in First PING, since all of the data is transmitted with CS2 coding.Note 4) Transmission time for last DL DATA on Um interface.Note 5) Considering the PC delay for COM-port data transmission and receiving, and also the SW time consumptions,which is totally about 400ms, the GLOBAL TIME DELAY for CONSECUTIVE PING WITH DELAYED DL TBFRELEASE will be 1330ms to 1530ms.Note 3) DL TBF is already exist and no need to be re-established, therefore, the delay time for DL data transmitting is shortened to 80msNote 1) Channel Request Delay——[GSM TS04.08] the number of slots belonging to the mobile station's RACH between initiation of the immediate assignment procedure and the first CHANNEL REQUEST message (excluding the slotcontaining the message itself) is a random value drawn randomly for each new initial assignment initiation with uniform probability distribution in the set {0, 1, ..., max (T,8) - 1}, where T stands for Tx_Integer. Assuming Tx_Integer=25, corresponding time delay will be 0~120ms.Note 3) If the PDCHs are already exist, and no need to be established, the time delay between Channel Request to Channel Assignment UL on GSL interface will be about 12ms (pls. refer to 500BYTE PING SCENARIO——First PING,without PDCH establishment, B7). In this case, the global delay for the UL TBF establish will be 289~409ms.(TO BE CONTINUED)Note 2) Transmission time for Channel Request message on Um interface.Note 5) During the DL TBF delay, Packet DL Data Ack/Nack is sent by MS every 200ms. When MS finished SREScalculation, it will send Channel Request IE in the next Packet DL Data Ack/Nack message and wait for the UL TBF Assignment from network. Therefore, the corresponding delay will be 0~200ms.Note 7) According to the CMCC GPRS DT/CQT Test Criterion, GPRS Attach Delay is timing from when an Attach Request is about to be sent in the MS, to an Attach Accept message received by the MS. Considering the delay in Um interface for the last DL data (Attach Accept), which is about 20ms, the GLOBAL TIME DELAY for GPRSAttach with PDCH establishment will be 2150ms to 2470ms, while the GLOBAL TIME DELAY for GPRS Attach without PDCH establishment will be 1780ms to 2100ms.Note 6) DL TBF is already exist and no need to be re-established, therefore, the delay time for DL data transmitting is shortened.Note 4) “SRES Preparing Time” is the time that MS calculates SRESNote 1) The GLOBAL TIME DELAY for GPRS Attach with PDCH establishment will be 1080ms to 1200ms, while the GLOBAL TIME DELAY for GPRS Attach without PDCH establishment will be 710ms to 830ms.Note 1) The GLOBAL TIME DELAY for GPRS Attach with PDCH establishment will be 1090ms to 1210ms, while the GLOBAL TIME DELAY for GPRS Attach without PDCH establishment will be 720ms to 840ms.(TO BE CONTINUED)(TO BE CONTINUED)(TO BE CONTINUED)Note 1) The GLOBAL TIME DELAY for GPRS First WAP PAGE with PDCH establishment will be 6120ms to 7040ms, while the GLOBAL TIME DELAY for GPRS First WAP PAGE without PDCH establishment will be 5750ms to 6670ms.。

移动通信技术文档-GPRS信令流程

资源释放
GPRS服务网络释放为移动终端分配的网络资源。
信令释放完成
移动终端收到网络释放完成消息后，信令释放流程结束。
03
GPRS信令的协议栈结构
GPRS的协议栈组成
物理层
数据链路层
负责传输原始比特流，包括无线频率和调制方式等。
负责建立和维护通信链路，包括无线资源管理和逻辑链路控制等。
网络层
目标网络或设备收到数据包后，向发送方发送接收确认消息。
数据传输
GPRS服务网络将数据包传输到目标网络或设备。
数据解包
移动终端收到接收确认消息后，对接收到的数据进行解包处理。
信令释放流程
信令释放请求
移动终端通过发送信令释放请求消息，请求断开与GPRS服务网络的连接。
网络确认
GPRS服务网络收到信令释放请求后，向移动终端发送确认消息。
GPRS通过空中接口连接移动终端和网络设备，实现高速、实时的数据传输。
GPRS信令的作用和重要性
GPRS信令用于建立、维持和释放GPRS通信链路，确保数据传输的可靠性和效率。
GPRS信令在移动终端和网络设备之间传递控制信息，实现用户数据的路由、流量控制和拥塞控制等功能。
GPRS信令的工作原理
物理层
负责传输原始比特流，包括无线频率和调制方式等，是整个协议栈的基础。
网络层
负责数据包的路由和转发，包括移动管理实体（MME）和业务网关（SGW）等，实现移动终端在不同基站之间的切换和数据包的路由选择。
数据链路层
负责建立和维护通信链路，包括无线资源管理和逻辑链路控制等，为上层提供可靠的通信链路。
应用层
负责提供各种应用服务，如短信、网页浏览等，为用户提供丰富的业务体验。

GPRS业务信令流程

BSS里的Relay的功能是中继Um和Gb接口之间的LLC PDU。SGSN里的Relay的功能是中继Gb和Gn接口之间的PDP PDU。 LLC
提供移动台和SGSN之间可靠保密的逻辑链路，该层独立于下层无线接口协议，LLC层有确认模式和非确认模式两种转发模式。 SNDCP
承担了在网络层和底层之间映射和压缩以及分段，排序和复用，属于网络层协议。主要功能有：复用多个PDP；压缩/解压缩用户数据和协议控制信息；将网络协议数据单元（N-PDU）分割成逻辑链路控制协议数据单元（LL-PDU），或是反向重装。
NS属于传输BSSGP协议数据单元。它建立在BSS和SGSN之间帧中继连接的基础之上，并且可以穿越帧中继交换节点网络。
GPRS数据传输平台
BSSGP 在下行链路中，由SGSN向BSS提供实现RLC/MAC功能所需的无
线信息；在上行链路中，由BSS向SGSN提供从RLC/MAC得到的无线信息，并使两个不同的节点（BSS和SGSN）实现节点管理功能。该层传送BSS和SGSN之间的路由相关和Qos相关信息，不执行纠错。 Relay
Interworking
MAP GTP
TCAP
MAP TCAP
UDP
SCCP
SCCP
IP
MTP3
MTP3
L2
MTP2
MTP2
L1
L1
L1
Gc
GSN
HLR
GPRS信道52复帧结构
52 TDMA Frames
B0
B1
B2 T B3
B4
B5 I B6
B7
B8 T B9
B10
B11 I
RLC Block
01234567 01234567 01234567 01234567

浅谈GPRS移动性管理信令流程_吴赟

浅谈GPRS移动性管理信令流程GPRS移动性管理子层的主要功能是支持用户终端的移动性，主要分为：GPRS附着、GPRS 分离、GPRS路由区位置更新、P-TMSI重分配、GPRS认证和加密、GPRS识别和GPRS寻呼。

以下就分别介绍这些流程。

GPRS 附着( Attach)流程GPRS附着过程用于两个目的：---常规GPRS附着：MS执行该附着过程只将IMSI附着到GPRS业务。

工作在模式C的MS，无论它处于何种模式的网络，都应该使用常规GPRS附着过程。

同样，处于网络模式II 或III且工作在模式A或B的MS，也应该使用常规GPRS附着过程。

---联合GPRS附着：只要处于模式I的网络中，工作在模式A或B的MS就可以使用该过程以此将IMSI附着到GPRS或非GPRS业务。

在成功的执行了GPRS附着过程后，GMM场景就建立起来了。

以下就用于GPRS业务的GPRS 附着过程进行描述：GPRS附着过程是MS用来将IMSI附着到GPRS业务的GMM过程。

附着类型信元应该指示“GPRS附着”。

主要有以下步骤：---GPRS附着过程的启动：在GMM已注销状态中，MS通过向网络发送“附着请求”消息来启动GPRS附着过程，同时启动定时器T3310，进入GMM启动注册状态。

MS应该将一个有效P-TMSI、相应的P-TMSI署名和与该P-TMSI相关联的路由区域识别码都包含到“附着请求”消息中。

如果MS没有有效的P-TMSI，那么就应该用IMSI去代替P-TMSI和P-TMSI署名。

MS应该在DRX参数中指示它是否在CCCH上支持SPLIT PG CYCLE选项。

网络通过SI13和PSI1指示了它是否在CCCH上支持SPLIT PG CYCLE选项。

当网络和MS都支持该选项时，双方才能够在CCCH上应用它。

---GMM常规过程的启动：依赖于接收到的信息，如IMSI、CKSN、旧的RAI、P-TMSI以及P-TMSI署名等、网络可以启动GMM常规过程，如GMM验证、鉴权和加密过程。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

•
安全在于心细，事故出在麻痹。21.1.1 021.1.1 004:09:4504:0 9:45Jan uary 10, 2021
•
加强自身建设，增强个人的休养。202 1年1月 10日上午4时9 分21.1. 1021.1. 10
•
扩展市场，开发未来，实现现在。202 1年1月 10日星期日上午4时9 分45秒 04:09:4 521.1.1 0
•
感情上的亲密，发展友谊；钱财上的亲密，破坏友谊。21. 1.10202 1年1月 10日星期日4 时9分45 秒21.1. 10
