洞口边、仰坡防护技术交底
隧道边仰坡施工技术交底
开挖过程中应采取措施防止超挖 和欠挖，如使用激光测距仪进行
实时监测，及时调整开挖面。
开挖后应及时进行坡面修整，确 保坡面的平整度和稳定性。
排水系统的质量控制
隧道边仰坡施工时应设置完善的排水系统，以防止水患对施工安全和质量造成影响。
排水设施应按照设计要求进行施工，保证排水顺畅，防止积水对边坡和仰坡造成侵 蚀。
加固处理前应对仰坡进行稳定性分析，确定需要加固的 范围和程度。
加固方法包括设置抗滑桩、挡土墙、注浆等，应根据实 际情况选择合适的加固方法。
加固处理后应定期进行监测和维护，确保加固效果。
04
隧道边仰坡施工质量控 制
土方开挖的质量控制
土方开挖是隧道边仰坡施工的关 键环节，必须严格按照设计要求 进行，确保开挖的尺寸、坡度和
边坡防护措施
边坡防护是隧道边仰坡施工的重要环 节，可以有效防止边坡滑坡等灾害。
对于较陡的边坡，可以采用分级放缓 边坡的方式进行防护。
防护措施包括喷射混凝土、锚杆加固、 挡土墙等，应根据实际情况选择合适 的防护措施。
边坡防护要定期进行检查和维护，确 保防护效果。
仰坡加固处理
仰坡加固处理是为了提高仰坡的稳定性，防止滑坡等灾 害的发生。
机械与设备配置
合理配置施工机械和设备，确保设备性能稳定、安全可靠， 提高施工效率。
03
隧道边仰坡施工方法
土方开挖
01
02
03
04
土方开挖是隧道边仰坡施工的 基础步骤，必须按照设计要求 进行，确保开挖的准确性。
开挖过程中要特别注意保护周 围的生态环境，尽量减少对周
围植被的破坏。
开挖时要遵循自上而下的原则 ，分层开挖，严禁掏底开挖。
隧道洞口边仰坡技术交底

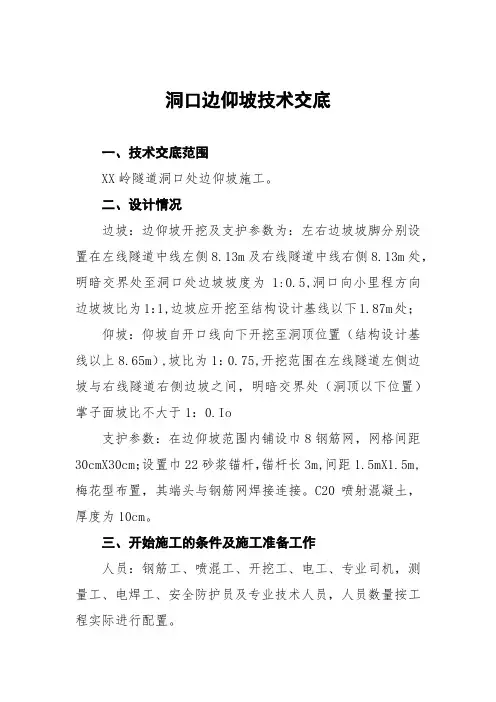

洞口边仰坡技术交底一、技术交底范围XX岭隧道洞口处边仰坡施工。
二、设计情况边坡：边仰坡开挖及支护参数为：左右边坡坡脚分别设置在左线隧道中线左侧8.13m及右线隧道中线右侧8.13m处，明暗交界处至洞口处边坡坡度为1:0.5,洞口向小里程方向边坡坡比为1：1,边坡应开挖至结构设计基线以下1.87m处；仰坡：仰坡自开口线向下开挖至洞顶位置（结构设计基线以上8.65m）,坡比为1：0.75,开挖范围在左线隧道左侧边坡与右线隧道右侧边坡之间，明暗交界处（洞顶以下位置）掌子面坡比不大于1：0.Io支护参数：在边仰坡范围内铺设巾8钢筋网，网格间距30cmX30cm；设置巾22砂浆锚杆，锚杆长3m,间距1.5mX1.5m,梅花型布置，其端头与钢筋网焊接连接。
C20喷射混凝土，厚度为10cm。
三、开始施工的条件及施工准备工作人员：钢筋工、喷混工、开挖工、电工、专业司机，测量工、电焊工、安全防护员及专业技术人员，人员数量按工程实际进行配置。
设备：挖掘机、喷浆机、空压机、凿岩机、自卸车，以上设备性能良好，报验合格满足使用要求。
材料：圆钢，巾22砂浆锚杆，水泥（P.042.5）,砂子、碎石、速凝剂、减水剂、水、片石、8号铁丝。
所有主体工程材料均需试验检验合格后，才能投入施工使用。
四、施工工艺1、锚杆施工锚杆在坡面开挖和初喷混凝土后打设，钻孔时确保孔口坡面整平，使坡面与钻孔方向垂直,采用人工手持风钻成孔，采用挤压泵倒退式注浆，灌浆管应插至距孔底5〜10cm处,并随水泥砂浆的注入缓慢匀速拨出，灌浆压力不得大于0.4Mpa；灌浆管后应及时插入锚杆杆体，采用全长粘接锚杆灌浆必须饱满，浆液不满时应及时补灌，人工打入锚杆，安装垫板。
施工技术措施:a孔径要与锚杆直径相匹配。
钻头直径应大于锚杆直径15mm,孔位偏差±10mni,孔深偏差±50mni。
b孔向应按设计方向钻进，垂直岩面；锚杆规格、长度、直径符合设计要求，锚杆杆体除锈除油。
边、仰坡施工技术交底
边坡稳定性监测与预警
监测方法
采用测斜仪、位移计等监测设备对边坡进行实时监测，记录边坡变形情况。
预警机制
根据监测数据，分析边坡稳定性，一旦发现异常情况，立即启动预警机制，采 取相应措施。
应急处理措施
01
滑坡处理
一旦发生滑坡，立即停止施工，迅速撤离人员和设备，并报告相关部门
。在滑坡区域设置警戒线，防止人员进入。
工程量清单审查
核对工程量清单中的项目、数量、 单位等是否与设计图纸相符，为后 续施工提供准确的材料计划。
施工材料准备
材料采购
根据设计要求和工程量清单，采购合格的砂石料 、水泥、钢筋、锚杆等施工材料。
材料检验
对采购的材料进行质量检验，确保材料符合规范 要求，严禁使用不合格材料。
材料储存
按照材料性质和储存要求，分类存放施工材料， 做好防火、防盗和防潮措施。
边、仰坡施工技术交底
汇报人：
2024-01-12
• 施工前准备 • 边、仰坡开挖技术 • 支护结构施工技术 • 排水系统施工技术 • 绿化与生态恢复技术 • 质量检查与验收标准
01
施工前准备
现场勘察与测量
01
02
03
地形地貌勘察
了解施工区域的地形、地 貌、地质构造等自然条件 ，为后续施工提供基础数 据。
监测设备选择
选用精度高、稳定性好的监测设备，如测斜仪、应变计等。
数据采集与分析
定期对监测数据进行采集和分析，及时发现异常情况并采取措施 进行处理。
支护结构拆除与回收
拆除时机选择
01
根据基坑开挖进度和支护结构受力情况，选择合适的拆除时机
。
拆除方法选择
02
根据支护结构类型和实际情况，选择合适的拆除方法，如机械
洞口边仰坡技术交底书
技术交底书ZT13B5CX09(02)单位：中铁十三局沪昆客专11标第四项目经理部主送单位编号工程名称及部位边仰坡防护施工日期边仰坡防护施工的技术要求一、交底书范围本交底书适用于大茶山隧道、刘家庄隧道边仰坡防护施工。
二、交底书依据《时速350公里双线隧道复合式衬砌》《高速铁路隧道工程施工技术指南铁建设【2010】241号》；《高速铁路隧道工程施工质量验收标准 TB 10753-2010》；三、交底书内容洞口施工即将开始，作为施工前最主要的防护系统，边仰坡防护的施工必须尽快完成，关于边仰坡防护的施工要求具体为：1、沿天沟至明洞洞顶在进行边仰坡防护作业前，应及时清理边仰坡杂草及腐殖物；2、临时边坡及明暗分界处直立开挖面采用锚喷网防护，支护参数如下：喷砼厚度10cm，钢筋网采用Ø8钢筋网，网格间距为25 cm *25 cm，锚杆采用Ø22砂浆锚杆，锚杆长4.0m，间距为1.0m*1.0m，梅花形布置；3、在进行混凝土喷射前按规定布设钢筋网，钢筋网随岩面起伏铺设，与锚杆头可靠焊接，喷射时钢筋网不得摆动。
喷射操作时喷头不得正对钢筋。
如发现脱落的喷层或大量回弹物被钢筋网“架住”，及时清除，不得包裹在喷层内。
喷射混凝土必须填满钢筋与岩面之间的空隙，并粘结良好，喷射后钢筋网上覆盖厚度不小于5cm。
4、喷混凝土作业必须采用湿喷作业，喷射混凝土作业分段分片依次进行，喷射顺序自下而上；分层喷射时，后一层应在前一层混凝土终凝后进行，若终凝1h后再行喷射，应先用风水清洗喷层面；四、安全注意事项（1）、戴好安全防护用品。
（2）、电焊工进行焊接作业时，务必要戴上防护面罩，不要为工作的方便而不注重防护面罩的配戴。
（3）、坚决要杜绝在现场的随意性施工作业。
安全用品配戴规范进行作业。
（4）、严格按照用电规程，先检查电源线连接处电线是否裸露、是否漏电、是否符合安全操作规程后方可进行通电进行作业施做。
（5）、机械挖掘土石方时，启动前应检查机械的运行情况，经空车试运转正常后再开始作业、操作中进铲不应过深，提升不能过猛。
洞口边仰坡技术交底
受控编号
主送单位
黄延扩能工程LJ-16标项目经理部工程部
日期
接收单位
接收人
⑶锚杆加工及水泥砂浆要求：
砂浆锚杆采用HRB335Φ22钢筋，垫板、螺母采用A3钢板加工；
水泥砂浆标号不应低于M20，水泥砂浆粘结剂采用425号以上新鲜硅酸盐水泥，砂径不大于2.5mm，并掺加0.5~1%FDN早强减水剂，5%氧化镁膨胀剂；
洞口边、仰坡防护示意图
3、早强砂浆锚杆
⑴施工工序：
⑵布孔及钻孔：
布孔按间距@120×120 cm梅花形布置，孔位允许偏差±150mm；钻孔应与围岩壁面或所在部位主要结构面垂直，钻孔应圆而直，深度误差≤±50mm，直径应大于杆体直径15mm，保证钻孔直径与锚杆杆体直径相匹配。
编制：复核：第2页
工程管和注浆管进行注浆，注浆时应堵塞孔口。注浆管应插至距孔底5~10cm处，随水泥砂浆的注入缓慢匀速拔出，并用手将水泥纸堵住孔口；
锚杆：锚杆头就位孔口后，将堵塞孔口水泥纸掀开，随即迅速将杆体插入并安装到位，若孔口无水泥砂浆溢出，说明注入砂浆不足，应将杆体拔出重新灌注后再进行锚杆安装，锚杆插入孔内长度不宜小于设计规定，锚杆安装时不得随意敲击。
做好截排水系统后，人工配合挖掘机按照设计坡度、尺寸采取从上向下分台阶开挖，喷锚支护，分层施工每层按3~4m，边仰坡的开挖坡度随原地面的坡度改变而改变，确保坡面平顺并与原地形成为一体。装载机配合自卸车运碴，人工配合刷坡。
洞口段施工步骤见图。
洞口段施工步骤
编制：复核：第1页
工程名称
洞子梁隧道洞口边仰坡
受控编号
技术交底书
工程名称
洞子梁隧道洞口边仰坡
受控编号
主送单位
洞口边仰坡开挖与防护技术交底(模板)
砂浆锚杆：
a、锚杆钻孔前根据设计要求定出孔位、作出标记，孔位允许误差为±150mm。
b、杆体插入锚杆孔时，应保持位置居中，插入深度不得小于设计深度的95% ，锚杆安装后不得随意敲击。
开挖利用挖掘机自上而下逐层开挖，人工修坡配合，但不得掏底开挖或上下重叠开挖。对于较硬的土层采用人工手持风镐进行凿除。坡面或坡脚存在的孤石或弱风化硬岩可采用松动爆破处理，洞口边、仰坡硬岩开挖主要采用风动凿岩机钻孔，实施台阶式施工。风动凿岩机钻眼，浅孔微差松动控制爆破。为保证爆破效应，均采用大孔距，小排距，梅花形布孔（邻近系数 m=一/b=2.0 ～ 2.5 ），并采用导爆管毫秒雷管实施逐排微差挤压爆破。为提高边坡稳定性和美观程度，从顶沿坡面钻孔逐次爆破到位。
a、喷射混凝土在开挖完成后及时进行，采用湿喷技术。喷射混凝土前，应检查坡面情况，清除松动岩土块。采用高压风吹净受喷面以使喷混凝土与岩面充分接触；当受喷面渗水、集中出水点时，应根据实际情况进行处理。
b、喷射混凝土时应按照施工工艺分段、分片、分层，自下而上依次进行，分层喷射混凝土时，后一层喷射混凝土应在前一层终凝后（加速凝剂不小于10min）进行，若终凝1h后再进行喷射时，应先用风水清洗喷层表面。
本交底适用于xx隧道名称xx隧道进口、出口洞口边、仰坡的开挖与防护施工。
二、施工准备：
要求现场技术人员提前详细查阅相关洞口边、仰坡及其防护部分设计图纸，并将图纸设计与现场实际地形地貌进行认真比对，如现场出现与图纸设计不符或设计不对接确认方可施工。
进口洞口边仰坡坡率采用1：1.5，出口洞口边仰坡坡率采用1：1.25。边、仰坡以外的植被不得破坏，尽可能确保土体植被的完整。
隧道洞口边仰坡防护技术交底
公路隧道工程施工单位：合同号：监理单位：编号：技术（安全）交底记录施工方法：1.施工准备施工前先根据边仰坡测量放样确定防护范围，后用钢管架设施工平台，施工平台要保证稳定、可靠，平台的高度根据边仰坡的高度及施工操作方便而定，另外在原地面合适的地方平整20m2左右的场地，以放置喷射机及堆料的要求。
2.药卷锚杆的施工锚杆钻孔采用风枪，钻孔时应使钻杆大致垂直岩层结构层面，施工中我们将保证孔的圆和直，孔钻好后进行吹眼，清除里面的钻渣，而后用锚固剂填满孔眼，安装锚杆，最后封住孔口。
3.钢筋网钢筋网在锚杆安装完毕后布设，施工时将严格按照设计间距先在加工场地制作好钢筋网片，并对钢筋网片进行除锈处理，后用安全绳将网片吊至工作面安设钢筋网，安设时钢筋网应绑扎或点焊在锚杆头上，使钢筋网在喷射混凝土时不易晃动。
4.喷射混凝土现场配备搅拌机一台，配置磅秤一台。
喷射混凝土前，根据《锚杆喷射混凝土支护技术规范》的规定及施工前所做的标准配合再进行试配，力求达到强度的前提下回弹量最小，施工中我们将严格按照施工规范及施工经验控制好混凝土的施工质量：a、喷射前，对边仰坡坡面上的松动岩石及松土进行清理，并用高压风清理坡面上的其它杂物，另应使坡面有一定的湿度；b、喷嘴与受喷面保持垂直，同时与受喷面保持0.6~1m的间距；c、喷射混凝土的回弹物一律作废品处理，所有回弹混凝土将从工作面清除，严禁重复使用回弹回来的混凝土；d、为了保证混凝土的喷射厚度和减少混凝土的回弹率，施工时，将分层喷射混凝土，并在坡面上打入控制厚度的标记钢筋。
e、对喷射完毕的混凝土进行定期养护，并且每天洒水保养。
质量保证措施：1、对于钢筋等材料购买时，必须要有出厂合格证，进场后由试验室进行抽验，发出合格报告后方可使用。
2、钢筋必须按照不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。
钢筋原材及已加工的半成品用方木垫起，上面用篷布覆盖，防止钢筋生锈。
(隧道-洞口开挖边仰坡防护)技术交底单
（5）开挖现场设立标志标牌，禁止非工作人员如内，开挖面周围用钢护栏板维护，以防夜间行人后行车坠落。
5、明洞基坑临时防、排水
开挖过程避开雨天，严格控制标高及地基承载力，检测合格后，采用喷射砼3～5cm垫层，局部设积水坑，配备水泵、水管，在雨天及时排出积水，避免积水浸泡降低承载力。
（1）锚杆施工：施作时先在初喷砼面上画出需施设的锚杆孔位，孔位偏差不大于15mm。钻孔后用高压风枪清孔。锚杆孔清吹干净后进行注浆，然后迅速插入杆体。
（2）钢筋网制作安装：在锚杆施做完成后再行施做钢筋网。首先在开挖表面铺设φ6间距为20×20㎝ 的钢筋网并与锚杆连接。 钢筋网与受喷面的间隙不得大于3cm，并与锚杆连接固定，保证喷射砼时不晃动。
交底人
接交底人
第1页/共2页
技术交底记录
2007 年月日编号:施表31
工程名称
八达岭过境线改建工程
设计－施工总承包项目
交底部位
青龙桥隧道出口侧
明洞开挖及边仰坡防护
Hale Waihona Puke 施工单位路桥集团国际建设股份公司
交底内容：
（2）操作人员按照机械说明规定，严格执行工前检查制度和工作中注意观察、工后检查保养的制度。
（3）保持机械操作室整洁，严禁堆放易燃易爆物品。不酒后操作机械，机械不带病运转、超负荷运转。
（3）喷混凝土：喷射混凝土施做时分段、分片由下而上顺序进行，喷头与受喷面宜保持垂直，距离为0.8～1.2m，喷射时采取螺旋式一圈压半圈顺序进行，一次喷射厚度4～6cm，待前一层终凝后再进行下一层砼，最后一层表面进行找平。喷射后及时喷水养护，保证混凝质量。
