智能输液监控系统的研制(1)

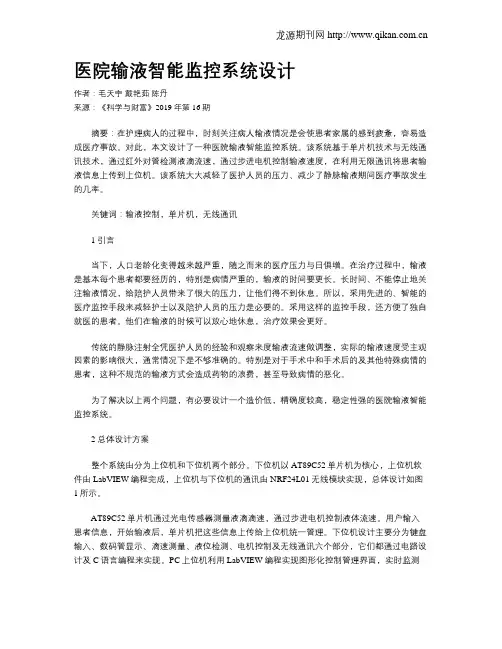

医院输液智能监控系统设计
医院输液智能监控系统设计作者：毛天宇戴艳茹陈丹来源：《科学与财富》2019年第16期摘要：在护理病人的过程中，时刻关注病人输液情况是会使患者家属的感到疲惫，容易造成医疗事故。
对此，本文设计了一种医院输液智能监控系统。
该系统基于单片机技术与无线通讯技术，通过红外对管检测液滴流速，通过步进电机控制输液速度，在利用无限通讯将患者输液信息上传到上位机。
该系统大大减轻了医护人员的压力、减少了静脉输液期间医疗事故发生的几率。
关键词：输液控制，单片机，无线通讯1 引言当下，人口老龄化变得越来越严重，随之而来的医疗压力与日俱增。
在治疗过程中，输液是基本每个患者都要经历的，特别是病情严重的，输液的时间要更长。
长时间、不能停止地关注输液情况，给陪护人员带来了很大的压力，让他们得不到休息。
所以，采用先进的、智能的医疗监控手段来减轻护士以及陪护人员的压力是必要的。
采用这样的监控手段，还方便了独自就医的患者。
他们在输液的时候可以放心地休息，治疗效果会更好。
传统的静脉注射全凭医护人员的经验和观察来度输液流速做调整，实际的输液速度受主观因素的影响很大，通常情况下是不够准确的。
特别是对于手术中和手术后的及其他特殊病情的患者，这种不规范的输液方式会造成药物的浪费，甚至导致病情的恶化。
为了解决以上两个问题，有必要设计一个造价低，精确度较高，稳定性强的医院输液智能监控系统。
2 总体设计方案整个系统由分为上位机和下位机两个部分。
下位机以AT89C52单片机为核心，上位机软件由LabVIEW编程完成，上位机与下位机的通讯由NRF24L01无线模块实现，总体设计如图1所示。
AT89C52单片机通过光电传感器测量液滴滴速，通过步进电机控制液体流速。
用户输入患者信息，开始输液后，单片机把这些信息上传给上位机统一管理。
下位机设计主要分为键盘输入、数码管显示、滴速测量、液位检测、电机控制及无线通讯六个部分，它们都通过电路设计及C语言编程来实现。
PC上位机利用LabVIEW编程实现图形化控制管理界面，实时监测输液情况，并实现输液完成预警，上位机根据收到的数据判断出需要人工服务先后顺序，并显示在屏幕上。
基于光电技术智能输液监控系统设计
基于光电技术智能输液监控系统设计智能输液监控系统设计基于光电技术的工作原理。
该系统主要用于对输液过程进行实时监测和控制，以确保输液的安全性和可靠性。
系统的主要部分包括输液监测模块、数据处理和显示模块、报警模块以及控制模块。
输液监测模块是系统的核心部分，其基于光电技术实现对输液液位、流速、输液器是否空液等参数进行实时监测。
输液过程中，液位传感器通过发射红外光束，当液体接触到传感器时，光束被液体阻挡，从而产生信号变化，传感器将这些信号转化为电信号并传输到数据处理和显示模块。
数据处理和显示模块接收传感器传输的电信号，并进行信号处理，将处理后的数据显示在液晶显示屏上。
此外，该模块还会对数据进行分析和比较，如果发现异常情况（如液体流速过快或过慢、液位超出安全范围等），则会发出报警信号，并触发报警模块。
报警模块通常包括声光报警器和短信报警系统。
当数据处理和显示模块触发报警信号时，报警模块会立即发出声光警报，同时向责任人发送短信警告。
这样，即使现场医护人员无法及时察觉异常情况，也可以通过报警模块得知并马上采取措施。
控制模块是整个系统的控制中心，它负责接收数据处理和显示模块的信号，并根据信号的内容进行相应的操作。
比如，当系统检测到输液器中发生空液情况时，控制模块会自动停止输液，并将这个信息发送给医护人员，以便及时更换输液器。
此外，智能输液监控系统还可以与医院信息系统进行集成，以实现输液数据的远程监控和记录。
医院可以通过信息系统实时查看输液情况，并进行数据分析和统计，为医生提供更准确的临床决策支持。
总之，基于光电技术的智能输液监控系统设计，能够显著提高输液过程的安全性和可靠性。
通过实时监测和控制输液参数，及时发现并处理异常情况，避免了因输液过程中的错误而导致的患者伤害。
此外，系统还能实现数据的记录和分析，为临床决策提供更科学、准确的依据。
基于单片机的智能点滴监控系统
基于单片机的智能点滴监控系统智能化医疗设备在近年来得到广泛应用，其中基于单片机的智能点滴监控系统即为一种重要的创新。
该系统通过集成电路技术和智能算法，能够实时监测患者点滴输液情况，并及时报警提醒医护人员。
本文将详细介绍该智能点滴监控系统的原理、设计以及应用前景。
一、系统原理智能点滴监控系统由若干个关键组件构成，其中最核心的是单片机。
单片机具备高度集成的特点，能够完成数据采集、处理和控制任务。
在该系统中，单片机通过传感器模块实时采集点滴流速、液位等参数，并将数据传输给控制器进行分析。
当监测结果超出正常范围时，控制器则会触发报警装置，警示医护人员出现问题。
二、系统设计2.1 硬件设计智能点滴监控系统的硬件设计包括单片机、传感器模块、显示屏和报警装置等。
单片机作为系统的核心部件，负责控制和处理数据。
传感器模块主要用于采集点滴流速、液位等信息，并将其转换为电信号输入单片机。
显示屏用于实时显示监测结果，报警装置则能够通过声音和光线等方式提醒医护人员。
2.2 软件设计系统的软件设计主要包括数据处理算法和用户界面。
数据处理算法是通过对传感器采集数据的分析和计算，判断点滴情况是否异常。
当监测结果超出预设门限时，算法将触发报警机制。
用户界面则为医护人员提供友好的操作界面，便于他们查看监测结果和设定参数。
三、应用前景基于单片机的智能点滴监控系统具有广阔的应用前景。
首先，在医疗领域中，该系统能够大大提高医护人员的工作效率和监测准确性，降低医疗事故的发生率。
其次，在护理机构和家庭中，智能点滴监控系统也能够为患者提供更安全和便捷的治疗环境。
此外，该系统还可以与其他智能医疗设备相结合，实现更全面的健康监控和管理，为人们提供更好的医疗服务。
总结：基于单片机的智能点滴监控系统在医疗领域具有重要意义和广泛应用前景。
通过集成电路技术和智能算法，该系统能够实时监测点滴输液情况，并提醒医护人员出现异常情况。
该系统的设计包括硬件和软件两个方面，其中单片机作为核心部件承担控制和数据处理任务。
智慧输液监测系统组成建设方案
存储设备：采用 高性能的存储设 备，确保数据存 储的安全性和稳 定性。
数据备份：定期 对数据进行备份， 防止数据丢失或 损坏。
数据查询：支持 多种查询方式， 方便用户快速查 找所需数据。
数据分析：对存 储的数据进行分 析，为医院提供 患者输液情况和 病情变化的趋势 图。
用户注册和登录功 能
用户权限管理功能
传感器技术优势： 高精度、低成本、 易于集成
通信网络 无线通信技术：实现数据传输 互联网技术：实现远程监控 物联网技术：实现设备间的互联互通 5G技术：提高数据传输速度和稳定性
服务器：负责数据处理、存储 和转发
数据中心：负责数据存储、备 份和管理
服务器与数据中心的连接：网 络传输速度和稳定性是关键
政策支持：政府出台相关政策，鼓励医疗行业进行数字化、智能化升级，促进智慧输液监测系 统的发展。
传感器：监测液滴、滴速等信息 信号处理模块：处理传感器采集的数据，输出控制信号 执行器：根据控制信号控制输液泵工作 通信模块：与医护人员、患者进行交互，实时反馈输液情况
组成部分：摄像 头、传感器、控 制器等
医疗领域：实时 监测病人输液情 况，提高医疗质 量和效率。
养老领域：监测 老人输液情况， 提供更加贴心和 高效的养老服务。
工业领域：对工 厂生产线上液体 的点滴变化进行 实时监测与预警， 提高生产效率和 产品质量。
公共安全领域： 在公共场所安装 智慧输液监测系 统，提高公共安 全监控水平和响 应速度。
应用场景：医院、诊所、养老院等 医疗机构以及需要输液监测的场合
添加标题
添加标题
添加标题
添加标题
智慧输液监测系统的优势：智能化、 实时监测、异常预警、数据记录与 分析等
智能输液监控系统的设计 毕业设计
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
本科毕业设计说明书智能输液监控系统的设计燕山大学里仁学院2016年06月本科毕业设计说明书智能输液监控系统的设计学院：里仁学院专业学生姓名：学指导教师：侯培国答辩日期：2016年6月19日任务书燕山大学毕业设计(论文)任务书学院：电气工程学院专业(方向)：仪器科学与工程系注：周次完成内容请指导老师根据课题内容自主合理安排。
摘要本设计是基于目前输液过程存在这样或那样的医疗隐患而设计的一套智能输液监控系统。
通过对控制芯片、传感器、通信方式以及点击应用比较与分析，选择出了各部分的最优方案。
其中，输液检测部分本设计选择的是HX711称重传感器，通过对剩余的液量的重量来判断输液是否完成，以及反馈给护士台，使护士台做出一系列反应。
如果输液完成，会发生报警。
本系统包括下位机和上位机软件设计两大部分,下位机主要功能是把输液病人的信息传送到护士站,能够进行良好的通信。
硬件发送电路板用在病人端，是以STC89c52RC控制芯片设计的，并辅以必要的外围电路，实现液滴检测，声光报警、数码显示等功能，再通过nRF2401无线传输模块把数据传输出去。
接收板与上位机进行连接并放在护士站，接收板接收数据后通过USB2.0接口把数据直接传送到上位机。
上位机远程监控平台可以与输液监控器无线组网，同时实现对多台监控器的监控和管理。
医护人员可以随时观察到每个病人的输液情况,一旦出现异常状况,护士可以及时处理。
输液结束报警,护士及时拔针或换药,避免血液回流。
关键词：单片机STC89C52RC，hx711称重传感器，上位机，报警AbstractSquare root of this design is based on the existence of one kind or another medical infusion process hazard and design a set of intelligent infusion monitoring system. Through the control chip, sensor, communication mode, and click on the application of moths comparison and analysis, choose the optimal scheme of each part. Place machine and superordination machine under this system, including the software design of two parts, the next bit machine design including sending board design and receive board design, its main function is to put the transfusion patient information transmitted to the nurse station, can be good communication. Hardware circuit board sent on the patient side, based on 89 c52 chip design, supplemented by necessary peripheral circuit, realize the droplet detection, sound and light alarm, digital display, and other functions, and then the data transfer out by nRF2401 wireless transmission module. Receiving plate and upperKeywords:microcontroller STC89C52RC、HX711 weighing sensor、upper computer、give an alarm目录摘要 (I)Abstract (II)第1章绪论 (1)1.1课题背景、目的和意义 (1)1.1.1 课题背景 (1) (2)1.2 国内外发展史 (2)1.3 设计的主要内容 (4)第2章研究方案及选择 (6)2.1输液监控系统的组成 (6)2.2系统的工作原理 (6)2.3硬件方案设计和对比分析 (7) (7) (11) (11) (13) (14)2.4本章小节 (14)第3章系统硬件电路设计 (15)3.1称重传感器 (15)3.2键盘输入 (16)3.3显示模块 (16)3.3报警模块 (17)3.4断液模块 (17)3.5无线通讯模块 (18)3.6本章小节 (19)第4章区域管理的方案 (21)4.1区域管理上位机管理软件开发 (21) (21) (21) (21) (22) (22)4.2数据处理及误差 (25)结论.................................................................................................................. 错误!未定义书签。
智能点滴监控系统的设计与实现
长春师范大学学报Journal of Changchun Normal University 第39卷第12期Vol.39 No.122020年12月Dec.2020智能点滴监控系统的设讣与实现林梅燕1，郭红英2（1.阳光学院，福建福州350015；2.漳州职业技术学院，福建漳州363000）［摘要］传统输液系统效率低、人工负担重、安全隐患多，且市场上岀现的智能输液产品存在系统 复杂、监控方式单一、区域受限、未实现数据分析处理等问题。
针对这些不足本文提岀了一种基于 物联网理念和互联网技术的智能点滴监控系统,通过输液信息的监控、远程管理、PC 端和移动端共 同监管及未来的大数据分析，将物联网协议和互联网协议互转，使异构网络互联互通。
多途径共同 监管能够有效减轻人工负担，减少医疗事故,缓解患者输液过程中的焦虑和烦恼，同时能够为医疗 数据分析提供支撑。
［关键词］物联网；互联网;智能点滴;监控;输液［中图分类号］TP391 ［文献标志码］A ［文章编号］2095 -7602（2020）12 -0066 -061研究背景传统输液医疗系统主要使用人工监控，存在以下几个问题「1］：（1）在输液过程中患者家属和医护人员需 要时刻注意点滴滴速的变化。
（2）当药液输完时，患者身边无人看护，若医护人员未及时处理,可能会引起回 血、凝血堵针头等,进而导致医患纠纷。
（3）人工监护需要不间断地观察输液情况，增加了家属和医护人员的 负担,容易因疲劳疏忽而导致安全隐患。
针对这些状况,市场上已出现部分智能输液产品,但由于发展时间 短，主要存在以下问题「2］ ：（1）输液信息的存储空间有限，单片机终端操作没有实时通信的功能,无法进行远 程的数据传输。
（2）点对点的数据输出,传输速度慢,距离短,受地域限制。
（3）安装受环境所限制,适用性 差,监控方式单一，不能实现远距离的监控和报警。
（4）医疗信息服务器仅集成输液信息，未对数据进行处 理、分析和存储。
智慧输液监测系统组成设计方案
智慧输液监测系统组成设计方案智慧输液监测系统是一种利用物联网技术，对输液过程进行实时监测和管理的系统。
其主要目的是提高输液的安全性和效率，并减少人工管理的工作量。
下面是智慧输液监测系统的组成及设计方案。
1. 传感器网络：智慧输液监测系统需要使用各种传感器来实时监测输液过程中的各项参数。
传感器可以包括温度传感器、压力传感器、流量传感器等。
这些传感器通过物联网技术将监测到的数据传输到云端服务器进行处理和存储。
2. 云端服务器：云端服务器是整个系统的核心，负责接收传感器传输的数据，并进行实时监测和管理。
服务器可以根据预设的规则和算法对数据进行分析，比如检测输液速度是否正常，输液量是否超过设定限制等。
同时，服务器还可以记录和存储输液过程中的各项数据，以便后期分析和报告生成。
3. 用户终端：智慧输液监测系统需要为用户提供一个方便的操作界面。
用户可以通过手机、平板电脑等终端设备来查看输液过程中的实时数据和报警信息。
同时，用户也可以通过终端设备对输液过程进行远程控制和调整，比如修改输液速度、设置报警阈值等。
4. 报警系统：如果发现异常的输液情况，智慧输液监测系统应该能够及时发出报警。
报警可以通过短信、电话、声音等方式进行。
同时，系统还应该能够将报警信息发送给相关的医护人员，以便他们能够及时采取措施。
5. 数据分析和报告生成：智慧输液监测系统还应该能够对输液过程中的数据进行分析和报告生成。
通过对输液数据的分析，可以及时发现和预测问题，并提供给医护人员参考。
报告生成可以在系统中定期自动完成，也可以由用户在需要时手动生成。
在设计智慧输液监测系统时，需要考虑以下几个方面：1. 系统的可靠性：智慧输液监测系统需要保证输液过程的可靠性和安全性。
因此，在选择传感器和通信设备时，需要考虑其稳定性和准确性。
同时，云端服务器也需要具备高可用性和数据备份功能，以防止数据丢失。
2. 数据的隐私与安全性：智慧输液监测系统涉及到患者的个人信息和输液数据，对数据的隐私和安全性需要特别重视。
一种新型智能输液监护系统的研制
一种新型智能输液监护系统的研制杨光伟,钱志余,李韪韬,瞿,潘跃(南京航空航天大学自动化院生物医学工程系,南京210016)摘要:我们构建了一套基于无线传输的新型输液监控系统,包括输液监控仪、无线传输单元和中心监控管理系统。
系统具有实时监控输液滴速、输液状态和是否存在异常等功能。
这种基于物流网的监护模块设计,保证了医护人员及时获得患者的输液信息,为输液过程提供了更好的安全保障,同时减轻了医护人员负担,提高了工作效率。
关键词:输液监护;nRF2401无线网络;光电检测;远程监控中图分类号:TP399;R318文献标识码:A文章编号:1672-6278(2011)01-0035-04A New Intelligent Monitoring System for InfusionYANG Guangwei,QIA N Zhiyu,LI Weitao,QU Ben,PAN Yue(Department o f Bio me dical En gineering,Co llege o f A utomation,Nan jing U niv ersity o f A ero nautics&As tronautics,Nanjing210016,China)Abstr act:To discuss a way of building a new set of monitoring system for infusio n based on wireless transmissio n,including the infusio n monito ring device,wireless transmission unit and central monitoring and management system.Infusio n drip rate system have the functio n of monito ring real-time drip rate,status of the infusi on process and w hether abnormalities is happenging.The monitoring lo gistics netw ork-based module is designed to ensure doctors and nurses timely and obtain patient s information o f infusio n,prov ides better securi ty fo r the infusion process,w hile reduce the medical burden and i mprove efficiency.Key wor ds:Infusion care;nRF2401w ireless netw ork;Optical detection;Remote monitoring1引言静脉输液是临床医学重要的治疗手段,输液速度的稳定控制和监护是临床应用的主要需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由 KCL 定理可知
Ui
- UA R3
+
( U0
-
U A) jωR C +
320
沈 阳 工 业 大 学 学 报
第 28 卷
U0 Au
-
UA
R4
=
0
(1)
整理得
A uf
= 1-
Au
(f) f0
+j
1 ·f
Q f0
(2)
式中 : A u
=1
+
R6 R5
,
f
0
=
1 2πR 3
C1
,
Q
319
112 下位机硬件电路设计 下位机机械结构如图 2 所示 ,包括步进电机 、
点滴移动支架 、储液瓶 、滑轮 、红外发射接收对管 等[3 ] . 其中 ,滴速夹固定于最大滴速处.
图 2 下位机机械结构 Fig. 2 The mechanical structure
11211 液位检测电路设计 液位检测电路如图 3 所示. 出于安装方便考虑 ,
图 3 液位检测电路 Fig. 3 Liquid level checking crcuit
图 4 滴速检测电路 Fig. 4 Drip speed checking circuit
对于二阶低通滤波器 ,由于临床滴速范围是 20～300 滴/ min ,即最大滴速为 5 滴/ s ,因此将低 通滤波的截止频率设为 5～6 Hz. 具体计算如下.
=
3
1, - Au
其中 , A u 为电压放大倍数 , f 0 为特征频率 , Q 为
品质因数. 当 f > f 0 时 , 对数幅频特性的下降斜
率为 - 40 dB/ 10 倍频 ,幅度衰减很快 ,具有较好的
滤波效果. 因此取 f 0 = 5 Hz , C1 = 1μF , 计算得 R3 = 01641 ×106 Ω,取 R3 = R4 = 650 kΩ.
Key words : intelligent transfusion ; SCM ; serial communication ; locked phase integration technology ; stepping motor
目前 ,医院静脉输液控制主要采用人工方式 , 由人工监控药液的输入情况 ,一旦出现贻误 ,很有 可能造成医疗事故[1 ] . 本文设计了一种智能输液 速度监控系统. 该系统采用光电检测 、单片机和通 信技术实现对输液滴速的控制 、显示和液位低于 设定值时的声光报警 ,并通过连接主机 (微机) 实 现远程监控. 监控人员通过微机在监控室内就可 以实现对多个病房的输液控制 ,从而大大节省了 人力. 此外 ,本系统还具有安装方便 、抗干扰能力 强 、成本低和操作简单等优点[2 ] .
E、F、DP 端 ,其中数据输入端接 P310 ,时钟端接 P314.
显示时 ,先将串行输入端数码送到 74HC164 ,再由
74HC164 输出到所有数码管的接口. 本设计用前四位
显示监测的液滴速度 ,后四215 基于锁相环技术的信号处理
对于点滴速度信号 ,由于其变化范围大致为
第 28 卷 第 3 期 2006年6月
沈 阳 工 业 大 学 学 报 Journal of Shenyang U niversity of Technology
Vol128 No13 J un. 2 0 0 6
文章编号 : 1000 - 1646 (2006) 03 - 0318 - 05
Development of intell igent monitoring system f or transf usion
L I He2tai , ZHAO Xin , L I Xin , XIA Jia2kuan
(School of Information Science and Engineering , Shenyang University of Technology , Shenyang 110023 , China)
试 、步进电机驱动控制 、报警 、通信等. 上位机功能 : ①显示和记录从站的报警、滴速信号 ; ②控制任意 从站的滴速 ; ③解除报警. 其流程图如图 7 所示.
下位机功能 : ① 实时检测和显示滴速 ; ② 声 光报警 ; ③ 向主站发出报警信号和滴速信号 ; ④
接收主站的控制信号 ; ⑤设定 、控制滴速 ,显示和
图 1 下位机原理图 Fig. 1 Principle framwork of cower computer circuit
收稿日期 : 2005 - 03 - 22. 作者简介 : 李和太 (1945 - ) ,男 ,河北涉县人 ,教授 ,主要从事集成电路方面的研究.
第3期
李和太 ,等 : 智能输液监控系统的研制
情况并对信号频率进行修正和放大[8 ] . 首先比较
器将输入信号和反馈信号进行比较 ,将其差值产
生的误差电压送入低通滤波器 ,再通过压控振荡
器产生平均电压 ,实现跟踪 、稳定信号的目的. 其
中分频器用于对信号的放大[9]. 这样一来 ,缩短 了采样时间 ,提高了系统的采样速度.
本设计中 ,采用锁相集成电路 CD4046 ,倍频系 数设为 32 ,采样时间由 60 s 缩短为 2 s. 以计数器 74LS393 为分频器 ,其连接电路如图 6 所示. 分频 后的信号反馈到 CD4046 的 3 端 ,3 端信号与输入 信号 f 相比较 ,并对 CD4046 的 4 端信号进行跟 踪 ,完成锁定. 4 端输出即为倍频放大后的信号[10] .
声光报警电路主要由有源蜂鸣器 、闪烁发光
二极管及其驱动三极管组成.
显示电路由 74HC138 输出位选到每一个数码管
的接地端 ,不断选通构成扫描. 其中 ,74HC138 的数据
端分别接单片机的 P310 ,P311 ,P312 ,使能端接 P314[6].
使用 74HC164 串行输出段码分别到数码管的 A、B、C、
采用 TF K4142CN Y70 红外线反射接收式传感器 , 其发射和接收端是一体的. 为了使用方便 ,光电传 感器固定在夹子上. 为了最大限度地屏蔽掉外部 的干扰信号 ,在夹子的外部贴上黑色的遮光胶带 并留下一部分用于红外线的接收和发射. 接收端 接收的红外光信号强度因介质 (透明液体或空气) 的变化而产生与流速相对应的脉冲信号. 传感器 输出信号通过一阶低通滤波 、运放器放大传送给 报警电路.
其中 ,低通滤波电路由 R3 、C1 、A 1 、R4 组成. A 1 为电压跟随器[4 ] . 11212 滴速检测电路设计
滴速检测电路如图 4 所示 ,接收端的信号首 先通过二阶低通滤波器 、运放器放大 ,再经过二级 管的单通滤波和电容的交流滤波以及比较器 ,最 终通过或非门组成的逻辑电路进一步整理 ,所得 到的信号 (图中 B 点处) 分别传送到单片机接口 和报警电路.
11213 驱动控制电路设计
系统通过单片机 MSP430F 的数字脉冲信号
控制步进电机的正反转 ,从而控制与电机连接的
滴瓶与地面的高度 (如图 2 中的 h1) ,达到控制滴
速的目的[5 ] . 电路中引入闭环反馈进一步控制电
机的步距和转向 ,最大程度地减小设定值和实际
检测值的误差.
11214 报警显示电路设计
点滴装置 (下位机) 、接口转换电路以及语音通信 电路组成. 其中下位机是系统的核心部分 ,由显示 与报警电路 、滴速检测电路 、液位检测电路 、驱动 控制电路 、主站连接电路 (远程监控系统) 五部分 组成. 下位机原理如图 1 所示.
1 系统硬件电路设计
111 系统组成 监控系统由一台微机 (上位机) 、若干套液体
智能输液监控系统的研制
李和太 , 赵 新 , 李 新 , 夏加宽
(沈阳工业大学 信息科学与工程学院 , 沈阳 110023)
摘 要 : 研制了一种智能输液监控系统. 该系统以单片机 MSP430 为核心 ,可以实现自动检测并显 示液体的点滴速度 、用键盘设定点滴速度和对异常情况进行声光报警等功能. 采用红外光电传感 器检测液位信号 ,通过硬件滤波和保护装置消除杂散光干扰. 另外 ,通过下位机与上位机之间的串 行通信 ,系统还实现了对多台下位机进行远程的监控与管理. 测试结果表明该系统工作稳定 、响应 速度快 、操作简便 ,在医疗卫生领域中具有广泛的应用前景. 关 键 词 : 智能输液 ; 单片机 ; 串行通信 ; 锁相集成技术 ; 步进电机 中图分类号 : TP 29 ; TP 311. 52 文献标识码 : A
Abstract : The intelligent monitoring system for t he t ransf usion was developed wit h MSP430 single chip processor used as a core. The system realizes auto2detection and display of t he drip velocity. The drip velocity can be set by keyboard and t he abnormal event alarm has achieved. The signal of t he liquid level was detected by t he inf rared p hotoelect ric sensor , and t he interference of abnormal light was eliminated by t he hardware filter and t he protect device. In addition ,t he remote monitoring and managing of several lower computers was achieved by serial communication. The experiment result s show t hat t he system is stable in performance , fast in response and simple in operation. The system has bright application f ut ure in medical t reat ment field.
