煤矿开采学 word版 中矿大 (1)

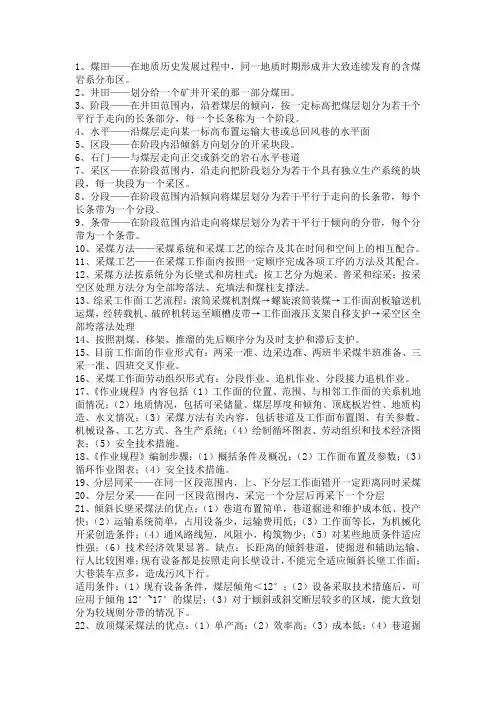

煤矿开采学
1、煤田——在地质历史发展过程中，同一地质时期形成并大致连续发育的含煤岩系分布区。
2、井田——划分给一个矿井开采的那一部分煤田。
3、阶段——在井田范围内，沿着煤层的倾向，按一定标高把煤层划分为若干个平行于走向的长条部分，每一个长条称为一个阶段。
4、水平——沿煤层走向某一标高布置运输大巷或总回风巷的水平面5、区段——在阶段内沿倾斜方向划分的开采块段。
6、石门——与煤层走向正交或斜交的岩石水平巷道7、采区——在阶段范围内，沿走向把阶段划分为若干个具有独立生产系统的块段，每一块段为一个采区。
8、分段——在阶段范围内沿倾向将煤层划分为若干平行于走向的长条带，每个长条带为一个分段。
9、条带——在阶段范围内沿走向将煤层划分为若干平行于倾向的分带，每个分带为一个条带。
10、采煤方法——采煤系统和采煤工艺的综合及其在时间和空间上的相互配合。
11、采煤工艺——在采煤工作面内按照一定顺序完成各项工序的方法及其配合。
12、采煤方法按系统分为长壁式和房柱式；按工艺分为炮采、普采和综采；按采空区处理方法分为全部垮落法、充填法和煤柱支撑法。
13、综采工作面工艺流程：滚筒采煤机割煤→螺旋滚筒装煤→工作面刮板输送机运煤，经转载机、破碎机转运至顺槽皮带→工作面液压支架自移支护→采空区全部垮落法处理14、按照割煤、移架、推溜的先后顺序分为及时支护和滞后支护。
15、目前工作面的作业形式有：两采一准、边采边准、两班半采煤半班准备、三采一准、四班交叉作业。
16、采煤工作面劳动组织形式有：分段作业、追机作业、分段接力追机作业。
17、《作业规程》内容包括（1）工作面的位置、范围、与相邻工作面的关系机地面情况；（2）地质情况，包括可采储量、煤层厚度和倾角、顶底板岩性、地质构造、水文情况；（3）采煤方法有关内容，包括巷道及工作面布置图、有关参数、机械设备、工艺方式、各生产系统；（4）绘制循环图表、劳动组织和技术经济图表；（5）安全技术措施。
18、《作业规程》编制步骤：（1）概括条件及概况；（2）工作面布置及参数；（3）循环作业图表；（4）安全技术措施。
煤矿开采学第1章--煤矿开采基本概念教学内容
2020/7/9
太原理工大学-矿业工程学院-采矿工程系 8
2 煤矿开采的基本概念
井型
小型矿井 中型矿井 大型矿井 特大型矿井
矿井生产能力和井型
井田走向长度（m）
1500 4000 7000 10.0-15.0
井型 ：根据矿井设计生产能力不同，将矿井划分的类型，称为井 型。井型分大、中、小三种。
矿井核定生产能力：矿井经过技术改造，核定后的生产能力，万t /a。
3.东北聚煤区：包括辽宁、吉林、黑龙江、内蒙古东部。其煤炭资源量 占全国8％。
4.华南聚煤区：包括贵州、广西、广东、海南、湖南、湖北、重庆、江 西、福建、江苏和安徽南部、四川和云南大部。其煤炭资源量占全国5.9％。
5.滇藏聚煤区：包括西藏、青海南部、四川和云南西部。煤炭资源量 占全国0.1％。
2020/7/9
T=ZK/A*K Zk－矿井可采储量，Mt； T－矿井设计服务年限，a；
A－矿井设计生产能力， Mt /a；
K—储量备用系数，1.3-1.5。
储量备用系数是为保证矿井有可靠服务年限而在计算时对储
量采用的富裕系数。
2020/7/9
太原理工大学-矿业工程学院-采矿工程系 10
新建矿井设计服务年限
井型
矿井设计生产 能力（Mt/a）
2020/7/9
太原理工大学-矿业工程学院-采矿工程系 15
2 煤矿开采的基本概念
阶段的走向长度：即为井田走向长度。 阶段垂高：阶段上部边界与下部边界的垂直距离，一般为100～250m。 阶段斜长：阶段的倾斜长度。
2020/7/9
太原理工大学-矿业工程学院-采矿工程系 16
● 还有几个“煤产地”， 浑源煤产地、繁峙煤 产地、五台煤产地、 垣曲煤产地、平陆煤 产地。我省有119个县， 其中94个县有煤炭资 源，91个县有煤矿。

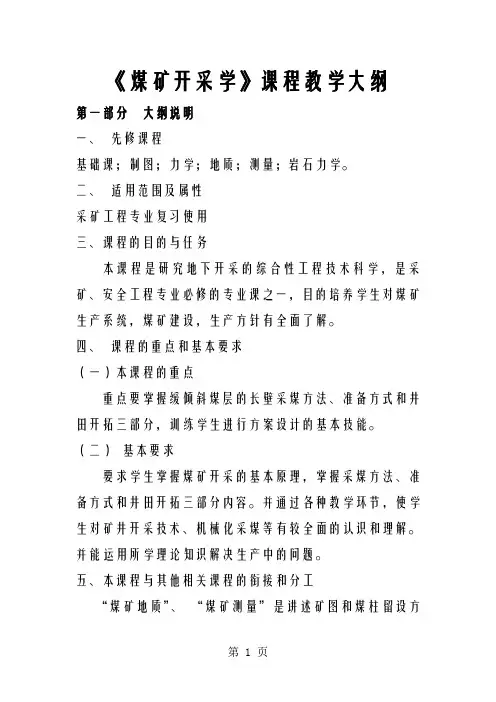

煤矿开采方法_教学大纲word资料17页
《煤矿开采学》课程教学大纲第一部分大纲说明一、先修课程基础课；制图；力学；地质；测量；岩石力学。
二、适用范围及属性采矿工程专业复习使用三、课程的目的与任务本课程是研究地下开采的综合性工程技术科学，是采矿、安全工程专业必修的专业课之一，目的培养学生对煤矿生产系统，煤矿建设，生产方针有全面了解。
四、课程的重点和基本要求（一）本课程的重点重点要掌握缓倾斜煤层的长壁采煤方法、准备方式和井田开拓三部分，训练学生进行方案设计的基本技能。
（二）基本要求要求学生掌握煤矿开采的基本原理，掌握采煤方法、准备方式和井田开拓三部分内容。
并通过各种教学环节，使学生对矿井开采技术、机械化采煤等有较全面的认识和理解。
并能运用所学理论知识解决生产中的问题。
五、本课程与其他相关课程的衔接和分工“煤矿地质”、“煤矿测量”是讲述矿图和煤柱留设方法，在本课程之前进行；“井巷工程”是述井巷断面和交岔点设计，在本课程之前进行。
“矿井通风”、“矿山压力与控制”、“矿井设计”、“特殊开采”应在在本课程之后进行。
六、执行大纲的几点说明执行本复习大纲前必须系统的学习完《煤矿开采学》和相关的课程；如基础课，制图；力学；地质；测量；岩石力学；“矿井通风”；“矿山压力与控制”；“矿井设计”否则不利于系统掌握本课程的基本内容。
第二部分课程内容大纲绪论介绍我国煤炭工业发展历程、趋势及煤矿开采学的基本概念。
第一篇采煤方法第一章煤矿开采的基本概念第一节煤田开发的概念介绍矿区、煤田、井田、矿井生产能力和井型、露天开采与地下开采的概念。
第二节矿井井巷名称及井田内划分l、介绍矿井井巷名称；2、井田内划分(分采区、分段、条带、盘区)。
第三节矿井生产的基本概念1、井生产系统概念；2、矿井开拓、准备、回采的概念第二章采煤方法概念及分类第一节采煤方法的概念介绍采场、采煤方法、回采工作面、采煤系统、回采工艺的概念。
第二节采煤方法的分类及应用介绍壁式和柱式采煤方法的概念和特点。
中国矿业大学 采矿学-第一章 煤矿开采的基本概念 (1)
准备巷道的作用在于准备新的采区、盘区或带 区，以便构成采区、盘区或带区生产系统。
回采巷道
回采巷道：是形成采煤工作面及为其服务 的巷道，如区段运输平巷(顺槽)、区段回风平 巷(顺槽)和开切眼。
回采巷道的作用在于切割出新的采煤工作 面，并进行生产。
2、井巷开掘顺序 矿井巷道开掘的原则是尽量平行作业，尽快 沟通风路。
4、硐室
硐室：有专门用途、在井下开凿和建造的断 面较大且长度较短的空间构筑物，如绞车房、水 泵房、变电所和煤仓等。 二、矿井生产系统 矿井生产系统：是由完成特定功能的设施、设 备、构筑物、线路和井巷的总称，由矿井的运煤、 通风、运料、排矸、排水、动力供应、通讯、监测 等子系统组成。
1、矿井开拓、准备、与回采的概念 按其作用和服务范围不同，可将矿井井巷分为：
3、倾斜巷道 倾斜巷道的长轴线与水平面与水平面有一定夹 角，如斜井、上山、下山和分带斜巷等。 斜井：是地层中开凿的直通地面的倾斜巷道， 作用类似于立井，分主斜井和副斜井。 上山：位于开采水平以上，为本水平或采区服 务的倾斜巷道。 下山：位于开采水平以下，为本水平或采区服 务的倾斜 巷道。 按所在岩层层位分为煤层上下山和岩石上下山； 按用途和作用分为轨道上下山和通风行人上下 山。
前进式
所需回采巷道不需预先 掘出，采煤和形成回采巷道 同时进行，减少巷道的掘进 工程量。
1、通过掘巷可以预先探明煤 层的赋存情况； 2、生产期间采掘不存在相互 所需回采巷道需预先掘出，巷 后退式 影响； 道掘进工程量相对较大。 3、回采巷道维护容易； 4、新风经过实体煤，漏风少。
3、阶段间开采顺序 下行开采：先采标高高的阶段，后采标高低 的阶段。 上行开采：先采标高低的阶段，后采标高高 的阶段。
第二节 井田内的划分及开采顺序
煤矿地质学笔记word版
煤矿地质学绪论地质学研究的对象：地球。
重点研究地球的外壳——地壳。
地壳是人类生存和发展的场所，地球上只能生存100亿人口。
地质学的科目分为以下几种：构造地质学、煤矿地质学、矿床地质学、矿物学、岩石学、古生物学等。
实用文档煤矿地质学的内容：第一章：地球和地质作用概述第二章：矿物和岩石第三章：地层煤层和煤系第四章：地质构造第五章：煤矿水文地质概述第六章：矿井地质资料获得和应用学习的目的：提高大家掌握分析煤田（和井田）煤层的赋存规律、地质现象等，对煤炭资源的开采影响的能力，为科学、安全、经济、合理的进行煤炭开采提供可靠依据。
学习态度：耐得住寂寞、耐得住清贫，联系实际解决问题，十几年如一日，持之以恒方能成功。
第一章：地球和地质作用概述实用文档第一节：地球地球是宇宙中的一颗普通行星，是我们人类生存和发展的场所。
一：地球的形状和大小地球是太阳系中的一颗行星，在九大行星中，距太阳的距离由近及远排第三位。
分别是：水星、金星、地球、火星、木星、土星、天王星、海王星、冥王星。
地球绕地轴自转，同时绕太阳公转，公转的轨迹是一个椭圆，自转一周24小时，公转一周为一年。
地球并非是一个标准的旋转椭球体，而是一个梨形体，北极突出约10米，南极凹进约30米。
地球赤道半径a =6378.140km地球两极半径b=6356.779km地球平均半径6371km地球表面积 5.1亿平方公里地球表面积5.1亿平方公里，其中陆地1.48亿，占29%，海洋3.62亿，占71%。
地球表面有山、平原、盆地、海洋，高低起伏不平，地球最高点是珠穆朗玛峰，海实用文档拔8848.13米，最低点是太平洋马里亚那海沟，低于海平面11033米，高差约为20km。
二：宇宙观：宇宙在时空上是无限的，而且是物质的，它是永恒运动的。
第二节：地球的圈层构造以地球的表层为界，将地球分为内圈层和外圈层。
一：外圈层从地球的的表层向上至大气层边缘称外圈层。
由大气圈、水圈、生物圈组成。
中国矿业大学 采矿学 第一章
矿业工程学院
总论
煤炭开采 地下开采 露天开采 9394% 67%
采矿学主要讲授煤炭地下开采的基本知识。
让学生掌握煤矿地下开采的基本知识。
采矿学 — 研究矿山开采技术及其内部规 律性的综合性技术科学。
采矿学课程的特点： 专业性强； 实践性强，时空关系复杂； 名词概念多； 综合性强 — 运用各种科学技术综合解决问 题。 教学方法： 课堂讲授、录像、模型、实习、讨论。 掌握采矿工程师的基本理论和技能的方法： 记笔记； 阅读参考书； 勤于实践、勤于思考。
煤矿地下开采的特点
受资源赋存条件的制约 ;
工作场所不断移动 ;
生产环节多，工序复杂;
系统复杂;
必须设置人工构置物保护工作空间;
存在安全隐患多.
采矿学主要参考书
徐永圻 煤矿开采学，中国矿业大学出版社 张先尘 中国采煤学，煤炭工业出版社 张宝明 中国煤矿高产高效技术，中国矿业大学出版社 徐永圻 中国采煤方法图集，中国矿业大学出版社 陈炎光 中国采煤方法，中国矿业大学出版社 陈炎光 中国煤矿开拓系统，中国矿业大学出版社 陈炎光 中国煤矿开拓系统图集，中国矿业大学出版社 汪理全 煤层(群)上行开采技术，煤炭工业出版社 屠世浩 长壁综采系统分析的理论与实践，中国矿业 大学出版社
倾斜巷道
斜井 —在地层中开凿的直通地面的倾斜巷道 斜井：主斜井 副斜井 用于提升煤炭 用于行人、提升矸石、通风
上下山采区
上山采区 — 位于开采水平以上的采区 下山采区 — 位于开采水平以下的采区 上山 — 位于开采水平以上，为本水平或采 区服务的倾斜巷道。 下山 —位于开采水平以下，为本水平或采区 服务的倾斜巷道。
垂直井巷 倾斜井巷 水平井巷
矿山井巷
煤矿开采学word版中矿大(1)资料
第一章煤矿开采的基本概念§1.1煤田开发的概念一、煤田和矿区1、煤田：由含炭物质沉积形成的大面积含煤地带称～（自然形成）。
2、矿区：开发煤田形成的社会组合称矿区（社会的）。
（目前，矿区和当时编书出版时的意义不一样，说明其区别）煤田，面积大，储量多，大到数百、数千平方公里，多到数亿、数百亿吨。
小的，可以由一个矿区开发，大的,可以由几个矿区开发，有时，一个矿区还可以开发多个煤田。
北京矿务局（现在的京煤集团）开发两个煤田，如下图。
淮南矿区开发三个煤田：舜耕山煤田，八公山煤田，潘谢煤田（书上图1-1）。
（也可以利用CAI课件中的图讲解）二、井田1、井田：划分给一个矿井开采的那一部分煤田称为井田。
矿井：组成矿区的社会单元（开发井田的社会组合）。
井田有多大？矿区总体设计的关键。
（讲述普查、详查、精查之间的关系及内容）。
井田范围，走向长，大型（7.0km）、中型（4.0 km）、小型（1.5 km）。
倾斜宽（平面投影）。
2、煤田划分为井田的原则： 1）、充分利用自然条件划分。
利用大断层、褶曲、铁路、公路、河流、城镇等，如上图。
2）、有合理的尺寸 3）、有足够的储量。
与生产能力、服务年限有关。
4）、处理好相邻矿井之间的关系，如浅部、深部。
如下图。
IIIIIIIVVVI1、 河流；2、煤层露头；3、居民区；4、铁路；5、井田境界线；6、断层线3、煤田划分为井田的方法1）、垂直划分。
切豆腐块2）、水平划分。
以一定标高为界3）、按煤组划分（近水平煤层情况）。
§1.2 矿山井巷名称和井田内的再划分一、矿山井巷名称1、矿山井巷：在地下开采中，为提升、运输、通风、排水、动力供应等需要而开掘的井筒、巷道和硐室总称为矿山井巷。
2、矿山井巷的分类根据分类的不同，分成不同的类型。
（图1-3）1）、按空间形态分：垂直（立）水平（平）2）、按应用范围分：（1）开拓巷道：为全矿井或一个开采水平服务的巷道，如井筒、水平打巷、井底车场。
煤矿开采学课件绪论、第一章：煤矿开采基本概念精品文档30页
本连续的大面积含煤地带称为煤田。 2.矿区和矿区开发
开发煤田形成的社会区域，成为矿区。 矿区根据储量、赋存条件、煤炭市场需求量和投资 环境等情况，确定矿区规模、划分井田，规划井田 开采方式，规划矿井或露天矿建顺序，确定矿区附 属企业的类别、数目和生产规模，建设过程等，总 称为矿区开发。 3.井田 在矿区内，划归给一个矿井开采的那一部分煤田。
主讲：林世豪
特别是改革开放30年来，煤炭工业发展取得了更 为显著的成果，截至2019年9月，全国120万吨 以上的生产矿井315座，产量8.64亿吨，其中超 千万吨的大型现代化矿井15座；到2019年，采 煤机械化水平达到80%以上，新建和改扩建一 批大中型高产高效安全现代化矿井，全国建成十 三个大型煤炭生产基地，大型矿井全部达到“双 高”（即高产高效矿井）水平，中型矿井80% 达到“双高”标准。
阶段与水平联系和区别：
阶段——井田一部分，强调开采范围和储量
水平——强调巷道布置
二者联系是用水平上的巷道开采阶段内的煤炭资源
主讲：林世豪
主讲：林世豪
（二）、阶段内再划分
1、采区式划分
在阶段范围内，沿走向把阶段划分为若干个具有 独立生产系统的块段，每一块段称为‘采区’。 如下图，井田沿倾向划分为3个阶段，每个阶段 又沿走向划分为4个采区。
在采区范围内，沿煤层倾斜方向将采区划分为若 干个长条部分，每一块长条部分称为‘区段’。
主讲：林世豪
A
q1
C3
C1 q 2 C2
q3
阶段划分为采区
主讲：林世豪
课程的结构
煤矿开采学是学习和掌握煤矿开采技术 的综合性技术课程。其基本内容是：理 论结合实际地阐述不同煤层赋存条件下 的井田开拓部署、采区巷道方案设计、 采煤工艺设计、采区单项工程施工设计 和采煤工作面生产技术管理等实践能力 和专业理论知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章煤矿开采的基本概念§1.1煤田开发的概念一、煤田和矿区1、煤田：由含炭物质沉积形成的大面积含煤地带称～（自然形成）。
2、矿区：开发煤田形成的社会组合称矿区（社会的）。
（目前，矿区和当时编书出版时的意义不一样，说明其区别）煤田，面积大，储量多，大到数百、数千平方公里，多到数亿、数百亿吨。
小的，可以由一个矿区开发，大的,可以由几个矿区开发，有时，一个矿区还可以开发多个煤田。
北京矿务局（现在的京煤集团）开发两个煤田，如下图。
淮南矿区开发三个煤田：舜耕山煤田，八公山煤田，潘谢煤田（书上图1-1）。
（也可以利用CAI课件中的图讲解）二、井田1、井田：划分给一个矿井开采的那一部分煤田称为井田。
矿井：组成矿区的社会单元（开发井田的社会组合）。
井田有多大？矿区总体设计的关键。
（讲述普查、详查、精查之间的关系及内容）。
井田范围，走向长，大型（7.0km）、中型（4.0 km）、小型（1.5 km）。
倾斜宽（平面投影）。
2、煤田划分为井田的原则： 1）、充分利用自然条件划分。
利用大断层、褶曲、铁路、公路、河流、城镇等，如上图。
2）、有合理的尺寸 3）、有足够的储量。
与生产能力、服务年限有关。
4）、处理好相邻矿井之间的关系，如浅部、深部。
如下图。
IIIIIIIVVVI1、 河流；2、煤层露头；3、居民区；4、铁路；5、井田境界线；6、断层线3、煤田划分为井田的方法1）、垂直划分。
切豆腐块 2）、水平划分。
以一定标高为界 3）、按煤组划分（近水平煤层情况）。
§1.2 矿山井巷名称和井田内的再划分一、矿山井巷名称1、矿山井巷：在地下开采中，为提升、运输、通风、排水、动力供应等需要而开掘的井筒、巷道和硐室总称为矿山井巷。
2、矿山井巷的分类根据分类的不同，分成不同的类型。
（图1-3） 1）、按空间形态分：垂直（立） 水平（平）13+0 -600二 矿 -300+0 II一 矿三 矿-300-600I －I21－垂直划分；2－水平划分；3－以断层为界II III I 1232）、按应用范围分：（1）开拓巷道：为全矿井或一个开采水平服务的巷道，如井筒、水平打巷、井底车场。
（2）准备巷道：为一个采区或几个区段服务的运输、通风等巷道；（3）回采巷道：直接为采煤工作面服务的巷道。
倾斜（斜）二、煤层的分类根据分类的条件不同，按以下几种情况分类：1）、按厚度分为：（1）、薄煤层，厚度为可采厚度～1.3 m；（2）、中厚煤层，厚度为 1.3～3.5m；（3）、厚煤层，厚度为3.5～10m；（4）特厚煤层：厚度为10 m以上。
2）、按倾角分为：（1）、近水平煤层，倾角为 00～120；（2）、缓斜煤层，倾角为120～250；（3）、倾斜煤层，倾角为 250～450；（4）急倾斜煤层，倾角为450～900。
3）、按煤层厚度的变化情况分为：稳定煤层、较稳定煤层、不稳定煤层、极不稳定煤层。
（1）、稳定煤层：在井田范围内，煤层全区发育，煤层厚度变化不大，全区可采；（2）、较稳定煤层：在井田范围内，煤层绝大部分发育，煤层厚度变化不太大，全区大部分可采；（3）、不稳定煤层：在井田范围内，煤层局部发育，煤层厚度变化较大，全区少部分可采；（4）极不稳定煤层：在井田范围内，煤层仅极少部分发育，煤层厚度变化极大，只为串珠状和鸡窝状的形态；三、矿井生产能力与井型1、矿井生产能力：指矿井的设计年生产能力，单位用万t/a或Mt/a表示（矿井生产能力是设计计划任务书给定的，是系列化的，不能随便给定，如100万吨、75万吨，目前，按国际通用方法用Mt/a）。
2、井型：按照矿井生产能力的大小不同，将其划分为不同的级别，以此定为不同的级别，成为不同的井型。
1）、小型井：9、15、21、30（万t/a）；2）、中型井：45、60、90（万t/a）；3）、大型井：120、150、180、240（万t/a）；4）、特大型井：300、400、500、600、800、1000、1200、1500、2000、5000（万t/a）。
而1200、1500、2000、5000（万t/a）的矿井多数为露天矿井。
（转化成Mt/a）四、露天矿开采与地下开采的概念1、露天开采：从散露的地表直接采出有用矿物的方法叫露天开采；（书上图1-2）2、地下开采：从地面开始掘进井硐通达有用矿体，然后采出它们，这样的方法称之为地下开采；（书上图1-3）3、露天开采与地下开采相比较所具有的特点：1）、优点：（1）.产量大，一般可达500～1200万吨，有的可达5000万吨；（2）.劳动效率高，一般为3.0～28.0吨/工，是井工开采的数倍，有的达到书十倍；（3）.生产成本低，大约是井工开采的50%；（4）.资源回收率高，达90%以上；（5）.作业空间不受限制；（6）.木材、电力消耗少；（7）.建设速度快，产量有保证，生产安全，劳动条件好；2）、缺点：（1）.占用土地多，污染环境；（2）受气候影响大；（3）对矿床赋存要求严格。
五、井田内的再划分1、非近水平煤层的划分：1）、划分为阶段阶段：在井田范围内，按一定标高，沿倾斜方向每隔一定的距离，一般为500m～2000m，将井田划分为沿走向的若干个长条部分称为阶段；2）、阶段内的划分：（1）划分为采区采区：在阶段内，根据地质条件和设备水平等条件的不同，沿走向每隔1000m～4000m，划分成具有相对独立的生产系统的开采区域，叫采区，它是矿井生产的基本单元；（书上图1-5）（2）划分为条带：当煤层倾角比较小时，即小于150时，可以考虑采用倾斜长壁开采。
（图1-7）条带：在阶段内，根据地质条件和设备水平等条件的不同，沿走向每隔100m～350m，划分成可以进行开采的单元，每一个单元称为条带；当井田的走向长度比较长时，每5～12个条带划分为一个区域，使其具有相对独立的生产系统，此区域也可以称为带区；（3）划分为分段分段：当井田的走向长度比较短时，如达到4000m以下，并且沿走向没有沿倾斜方向的断层，则沿倾斜方向每隔100m～350m，划分成可以进行开采的单元，每一个单元称为一个分段；（图1-13）3）、采区内的划分划分为区段：在采区范围内，按一定标高，沿倾斜方向每隔一定的距离，一般为100m～350m，将采区划分为沿走向的若干个长条部分，每一个部分称为区段；（书上图1-5）2、近水平煤层的划分：1）、划分为盘区盘区：在近水平煤层中，不能划分为阶段，在大致是煤层的倾斜方向上，在大约3000 m～4000m的范围内，在中部布置开采水平大巷（可以有回风大巷），然后在大巷两侧沿大致走向方向，每隔1000m～4000m，划分成具有相对独立生产系统的单元，每一个单元称为盘区；（图1-8）（如果沿倾斜方向的距离大于5000 m，可以考虑布置两条大巷）2）划分为条带：大巷两侧沿大致走向方向，根据地质条件和设备水平等条件的不同，沿走向每隔100m～350m，划分成可以进行开采的单元，每一个单元称为条带；（图1-7）水平煤层相类似，当井田的走向长度比较长时，每5～12个条带划分为一个区域，使其具有相对独立的生产系统，此区域称为带区；3）划分为分段分段：当井田的走向长度比较短时，如达到4000m以下，并且沿走向没有大致沿倾斜方向的断层，则沿倾斜方向每隔200m～350m，划分成可以进行开采的单元，每一个单元称为一个分段；同非近水平煤层的情况一样，每一个分段布置一个工作面，沿走向从井田的一侧向另一侧推进、采煤，直到井田边界。
（图1-13）4）、盘区内的划分划分为区段：在盘区范围内，沿大致倾斜方向每隔一定的距离，一般为150m～350m，将采区划分为沿走向的若干个长条部分，每一个部分称为区段；（同采区的情况）3、划分成区域在有些井田中，因为生产能力很大，面积也很大，不能够直接划分成阶段或盘区，而是划分成区域，每一个区域相当于一个小“井田”，煤炭的运输集中，而辅助生产各自独立。
（图1-16）第二章井田开拓的基本概念（书上第十六章）§2. 1 矿井储量生产能力服务年限一、矿井储量1、地质储量：在井田范围内所包含有的煤层的所有计算出的煤炭储量，包括平衡表内和平衡表外储量1）、平衡表内储量：在目前的技术经济条件下，所要求的煤层质量指标（灰分、发热量等）达到可以利用的、其指标符合要求且在目前技术条件下能够采出的储量（A+B+C+D）。
2）、平衡表外储量：目前尚难利用将来可能会利用，目前技术条件不能够采出而将来能够采出的储量。
2、工业储量Z g：经过勘探，其煤层厚度和质量均合乎开采要求，而地质构造又比较清楚的平衡表内储量。
A+B+C（+0.5D）。
（说明A、B、C、D各级别的意义）1、矿井设计储量：在矿井设计中，由工业储量减去永久煤柱的损失量。
Z s=(Z g－P1)Z s：矿井设计储量；Z g：工业储量P1：永久煤柱的损失量，包括井田境界煤柱、断层煤柱、铁路、公路、河流、城镇、重要建筑等需要保护的煤柱；4、矿井设计可采煤量Z k=(Z s－P2) ·CZ k：矿井设计可采煤量；P2：包括工业广场煤柱、井筒保护煤柱、水平大巷保护煤柱、阶段分界煤柱、主要上下山保护煤柱，可以定义为暂时煤柱。
C：矿井设计的采区回采率，分为三类：厚煤层≥75%，中厚煤层≥80%，薄煤层≥85%。
5、各类储量之间的关系矿井设计可采储量矿井设计储量（矿井可采储量)工业储量永久煤柱损失设计损失量能利用储量 (A+B+C)矿井地质储量 (A+B+C+D) 远景储量(D)暂不能利用储量二、矿井生产能力井型大小的确定，在划分时就需考虑储量，尺寸。
1、储量：指工业储量。
大型井，投资多，应有较长的生产期（服务年限），储量应大。
下表是在一般情况下，矿井和第一开采水平的最低服务年限。
（服务年限的计算，后面会讲到）2、开采能力：矿井生产条件能保证的原煤生产能力。
主要是采区的生产能力与同时生产的采区数。
同采采区数与井型有关。
600万及以上，6～7个以上；400～500万，4～6个；240、300万，3～4个；150、180万，2～3个；120万及以下，1～2个。
3、生产环节能力提升、运输、通风、排水、供电、井底车场通过能力等等。
各环节能力，一般按设计能力进行设计，如果设备特殊，可能成为限制矿井生产能力的因素。
4、安全生产条件：主要是指瓦斯、通风、水文地质等因素。
这四个因素储量是基础，开采能力是关键，各环节能力应配套，安全生产条件必须保证。
三、矿井服务年限1、计算公式：K A Z T k⋅=T ：矿井服务年限，年；A ：矿井设计生产能力，万t/a 或Mt/a ；K ：储量备用系数，取 1.3～1.5。
2、储量备用系数的意义： 考虑两个方面原因： 1）、由于在地质勘探过程中，很多地质构造不能完全控制，包括断层、褶皱、岩浆岩侵入带、陷落柱等，加大了煤柱的损失量；2）、由于国民经济建设和发展的需要，市场需要煤炭，煤炭的需求量增加，而在矿井设计中，各个生产环节均有富裕能力，当实际地质条件与精查地质报告所提供的资料相差不大是，实际的矿井生产能力会提高，从而使实际的产量A 增加； 鉴于以上两个原因，在计算矿井服务年限时，需要留有富裕量。
