恒定电流练习题__经典题型总汇45分钟限时含答案
高考物理45分钟限时单元测试题《恒定电流》含答案
《恒定电流》章末自测卷(限时：45分钟)一、单项选择题1.经典物理学认为金属的电阻源于定向运动的自由电子与金属离子(即金属原子失去电子后的剩余部分)的碰撞，且金属导体中通过恒定电流形成了稳恒的电场，已知铜的电阻率为ρ，单位体积内的自由电子数量为n ，自由电子的质量为m 、带电荷量为e ，假设自由电子与金属离子碰撞后减速到零，且碰撞时间极短，则铜导线中自由电子连续两次与金属离子碰撞的时间间隔的平均值为( )A.2m nρeB.2m nρe 2C.2ρm ne 2D.2nm ρe 2 2.在如图1所示的电路中，电源内阻不可忽略，在调节可变电阻R 的阻值过程中，发现理想电压表的示数减小，则( )图1A.R 的阻值变大B.路端电压不变C.干路电流减小D.路端电压和干路电流的比值减小3.如图2所示，K 1、K 2闭合时，一质量为m 、带电荷量为q 的液滴，静止在电容器的A 、B 两平行金属板间.现保持K 1闭合，将K 2断开，然后将B 板向下平移到图中虚线位置，则下列说法正确的是( )图2A.电容器的电容增大B.A 板电势比电路中Q 点电势高C.液滴将向下运动D.液滴的电势能增加4.(2018·山东淄博调研)如图3所示的电路中.电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡(阻值恒定不变)的电阻和定值电阻相同，阻值均为R，电压表为理想电表，K 为单刀双掷开关，当开关由1位置打到2位置时，下列说法中正确的是()图3A.L1亮度不变，L2将变暗B.L1将变亮，L2将变暗C.电源内阻的发热功率将变小D.电压表读数将变小二、多项选择题5.电动汽车是以车载电源为动力，开启了“绿色出行”的新模式.某电动汽车电源电动势为400 V，内阻为0.5 Ω，充满电时储存的可用电能为64 kW·h，汽车运行时电源的放电电流为100 A，熄火后电源的放电电流为100 mA.下列说法正确的是()A.汽车运行时，电源持续放电的时间可超过1 hB.汽车熄火后，电源持续放电的时间可超过60天C.汽车运行时电源的输出功率为35 kWD.汽车运行时电源的效率为95%6.A、B两块正对的金属板竖直放置，在金属板A的内侧表面系一绝缘细线，细线下端系一个带电小球(可视为点电荷).两块金属板接在如图4所示的电路中，电路中的R1为光敏电阻(其阻值随所受光照强度的增大而减小)，R2为滑动变阻器，R3为定值电阻.当R2的滑片P在中间时闭合开关S，此时电流表和电压表的示数分别为I和U，带电小球静止时绝缘细线与金属板A的夹角为θ，电源电动势E和内阻r一定，电表均为理想电表.下列说法中正确的是()图4A.无论将R2的滑动触头P向a端移动还是向b端移动，θ均不会变化B.若将R2的滑动触头P向b端移动，则I减小，U减小C.保持滑动触头P不动，用较强的光照射R1，则小球重新达到稳定后θ变小D.保持滑动触头P不动，用较强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变7.如图5所示，直流电源、滑动变阻器、平行板电容器与理想二极管(正向电阻为0，反向电阻为∞)连接，电源负极接地.开始时电容器不带电，闭合开关S，稳定后，一带电油滴恰能静止在电容器中的P点.在开关S保持接通的状态下，下列说法正确的是()图5A.当滑动变阻器的滑片向上滑动时，带电油滴会向上运动B.当电容器的上极板向上移动时，带电油滴会向下运动C.当电容器的下极板向下移动时，P点的电势不变D.当电容器的下极板向左移动时，P点的电势会升高三、非选择题8.(2017·安徽江南十校联考)某同学身边有一电动势未知的电源和电压表A，他想用以下器材组装成欧姆表，并比较准确地测量该电源的电动势和电压表B的内阻.现有下列器材：电压表A，满偏电压3 V，内阻为1 kΩ待测电压表B，量程15 V，内阻为几千欧电动势约15 V，内阻3 Ω的直流电源最大阻值为10 kΩ的滑动变阻器R1最大阻值为1 kΩ的滑动变阻器R2(1)本实验中应选择滑动变阻器(选填“R1”或“R2”).请在下面的方框内画出所组装的欧姆表的内部电路结构图；(2)该同学组装完毕并进行欧姆调零后，将待测电压表接入电路中，两电压表示数如图6所示，A、B电压表读数分别为V、V；图6(3)通过本实验测得该电源的电动势为 V ，电压表B 的内阻为 Ω.(计算结果保留两位有效数字)9.(2017·河南六市一联)某学习小组设计了一个测定金属丝电阻率的实验电路如图7所示.ab 是一段粗细均匀的金属电阻丝，R 0是阻值为6 Ω的保护电阻，学生电源的输出电压为10 V ，电流表可视为理想电表.图7(1)用螺旋测微器测量金属丝的直径如图8所示，其直径为 mm.图8(2)先接通电源，后闭合开关，发现电流表的示数为零，利用多用电表检查故障(电路中故障只有一处)，先将选择开关旋至直流电压挡，测得各点间的电压如下表格.由此可以判断电路发生的故障是 .(3)排除故障后进行实验，闭合开关K ，调节线夹的位置，记录金属电阻丝ab 接入电路的长度L 和对应的电流表的示数I ，根据得到的实验数据，作出了1I－L 图象，如图9所示.由图象和测得的数据可估算出该金属丝的电阻率为 Ω·m(π取3，保留1位有效数字).图9(4)若电流表不能视为理想电表，考虑电流表的电阻，则电阻率的测量值真实值.(选填“大于”“等于”或“小于”)10.(2017·山西五校四联)在“描绘小灯泡的伏安特性曲线”的实验中，需要测量一个规格为“2.5 V0.5 A”的小灯泡两端的电压和通过它的电流.现有如下器材：A.直流电源(电动势3.0 V，内阻不计)B.电流表(量程3 A，内阻约为0.1 Ω)C.电流表(量程600 mA，内阻约2 Ω)D.电压表(量程3 V，内阻约3 kΩ)E.电压表(量程15 V，内阻约为15 kΩ)F.滑动变阻器R(最大阻值10 Ω，额定电流1 A)(1)实验中，电流表应选择；电压表应选择.(填所选器材前的字母)(2)为了尽可能地减小实验误差，请根据正确选择的器材设计电路并在方框中作出该电路图.(3)在正确操作的情况下，某同学根据实验所得的数据画出该小灯泡的伏安特性曲线如图10所示.实验中，若把该小灯泡和一个阻值为9 Ω的定值电阻串联在电动势为3 V、内阻为1 Ω的直流电源上，则小灯泡此时的电阻为Ω.(结果保留两位有效数字)图10《恒定电流》章末自测卷参考答案(限时：45分钟)一、单项选择题1.经典物理学认为金属的电阻源于定向运动的自由电子与金属离子(即金属原子失去电子后的剩余部分)的碰撞，且金属导体中通过恒定电流形成了稳恒的电场，已知铜的电阻率为ρ，单位体积内的自由电子数量为n ，自由电子的质量为m 、带电荷量为e ，假设自由电子与金属离子碰撞后减速到零，且碰撞时间极短，则铜导线中自由电子连续两次与金属离子碰撞的时间间隔的平均值为( )A.2m nρeB.2m nρe 2C.2ρm ne 2D.2nm ρe 2 答案 B解析 设铜导线的长度为l ，横截面积为S ，金属导线内的匀强电场场强为E ，则电子定向移动的加速度为a ＝eE m ，经过时间t 获得的定向移动速度为v ＝at ＝eEt m，在时间t 内的平均速度为v ＝12v ＝eEt 2m ，则由电流微观表达式I ＝neS v ＝ne 2ES 2m t ，由欧姆定律和电阻定律可知ρl S ＝U I ＝El I ，联立解得t ＝2m nρe 2，B 正确. 2.在如图1所示的电路中，电源内阻不可忽略，在调节可变电阻R 的阻值过程中，发现理想电压表的示数减小，则( )图1A.R 的阻值变大B.路端电压不变C.干路电流减小D.路端电压和干路电流的比值减小答案 D解析 由题意知，理想电压表的示数减小，说明与电压表并联的电阻变小，即可变电阻R 接入电路的电阻变小，选项A 错误；由闭合电路欧姆定律知，电路总电流变大，路端电压变小，选项B 、C 错误；由于外电路总电阻变小，结合电阻定义式R ＝U I知，路端电压和干路电流的比值减小，选项D 正确.3.如图2所示，K 1、K 2闭合时，一质量为m 、带电荷量为q 的液滴，静止在电容器的A 、B 两平行金属板间.现保持K 1闭合，将K 2断开，然后将B 板向下平移到图中虚线位置，则下列说法正确的是( )图2A.电容器的电容增大B.A 板电势比电路中Q 点电势高C.液滴将向下运动D.液滴的电势能增加答案 B解析 由平行板电容器电容的决定式可知，板间距离增大，电容减小，A 项错误；K 1、K 2闭合时，R 1中无电流通过，故B 板电势为零，电容器两极板电势差与R 2两端电压相等，电阻R 2下端接地，故Q 点与电容器上极板电势相等.断开开关K 2，电路结构未发生变化，Q 点电势不变，电容器所带电荷量保持不变，B 板下移，即板间距离d 增大，由C ＝Q U ＝εr S 4πkd可知，d 增大，其他物理量保持不变，则两极板电势差U 增大，B 板电势为零不变，故A 板电势升高，B 项正确；由场强与电势差关系E ＝U d 及Q U ＝εr S 4πkd 可知，E ＝4πkQ εr S，故两极板间场强不变，因此带电液滴受电场力不变，液滴保持静止，C 项错误；根据U ＝Ed 知，液滴距离下极板B 的距离增大，所以液滴所在位置与B 板的电势差增大，B 板电势为零，故液滴所在位置电势φ升高，液滴静止，上极板与电源正极相连，故液滴带负电，由E p ＝qφ可知液滴的电势能降低，D 项错误.4.(2018·山东淄博调研)如图3所示的电路中.电源电动势为E ，内阻为R ，L 1和L 2为相同的灯泡，每个灯泡(阻值恒定不变)的电阻和定值电阻相同，阻值均为R ，电压表为理想电表，K 为单刀双掷开关，当开关由1位置打到2位置时，下列说法中正确的是( )图3A.L 1亮度不变，L 2将变暗B.L 1将变亮，L 2将变暗C.电源内阻的发热功率将变小D.电压表读数将变小答案 D解析 开关掷到位置1时，灯泡L 1和L 2并联，并联电阻R 并＝R ·R R ＋R ＝R 2，电路总电阻R 总＝R ＋R ＋R 2＝5R 2，干路电流I ＝E R 总＝2E 5R，根据并联电路电流与电阻成反比可得流过灯泡L 1和L 2的电流相等，即I 1＝I 2＝E 5R.开关掷到2位置时，灯泡L 1与定值电阻串联，然后与灯泡L 2并联，并联电阻为R 并′＝(R ＋R )R R ＋R ＋R ＝2R 3，电路总电阻R 总′＝R ＋2R 3＝5R 3，干路电流I ′＝E R 总′＝3E 5R，根据并联电路电流与电阻成反比可得流过灯泡L 1的电流I 1′＝I ′×13＝E 5R ，流过灯泡L 2的电流I 2′＝I ′×23＝2E 5R.据此判断，开关由1位置打到2位置时，流过灯泡L 1的电流大小不变，灯泡亮度不变，流过灯泡L 2的电流变大，灯泡变亮，所以选项A 、B 错误.总电流变大，电源内阻的发热功率变大，选项C 错误.总电流变大，内电压变大，路端电压变小，电压表示数变小，选项D 正确.二、多项选择题5.电动汽车是以车载电源为动力，开启了“绿色出行”的新模式.某电动汽车电源电动势为400 V ，内阻为0.5 Ω，充满电时储存的可用电能为64 kW·h ，汽车运行时电源的放电电流为100 A ，熄火后电源的放电电流为100 mA.下列说法正确的是( )A.汽车运行时，电源持续放电的时间可超过1 hB.汽车熄火后，电源持续放电的时间可超过60天C.汽车运行时电源的输出功率为35 kWD.汽车运行时电源的效率为95%答案 ABC解析 充满电储存电能W E ＝64 kW·h ，汽车运行时，电源的放电电流为I 1＝100 A ，放电功率P 1＝EI 1＝400×100 W ＝40 kW ，电源持续放电的时间t 1＝W E P 1＝1.6 h ，超过1 h ，选项A 正确；汽车熄火后，电源的放电电流为I 2＝100 mA ，放电功率P 2＝EI 2＝400×0.1 W ＝0.04 kW ，电源持续放电的时间t 2＝W E P 2＝1 600 h ，约66.7天，可超过60天，选项B 正确；汽车运行时电源输出功率P 出＝P 1－I 12r ＝40 kW －5 kW ＝35 kW ，选项C 正确；汽车运行时电源效率η＝P 出P 1×100%＝87.5%，选项D 错误.6.A 、B 两块正对的金属板竖直放置，在金属板A 的内侧表面系一绝缘细线，细线下端系一个带电小球(可视为点电荷).两块金属板接在如图4所示的电路中，电路中的R 1为光敏电阻(其阻值随所受光照强度的增大而减小)，R 2为滑动变阻器，R 3 为定值电阻.当R 2的滑片P 在中间时闭合开关S ，此时电流表和电压表的示数分别为I 和U ，带电小球静止时绝缘细线与金属板A 的夹角为θ，电源电动势E 和内阻r 一定，电表均为理想电表.下列说法中正确的是( )图4A.无论将R 2的滑动触头P 向a 端移动还是向b 端移动，θ均不会变化B.若将R 2的滑动触头P 向b 端移动，则I 减小，U 减小C.保持滑动触头P 不动，用较强的光照射R 1，则小球重新达到稳定后θ变小D.保持滑动触头P 不动，用较强的光照射R 1，则U 变化量的绝对值与I 变化量的绝对值的比值不变答案 ACD7.如图5所示，直流电源、滑动变阻器、平行板电容器与理想二极管(正向电阻为0，反向电阻为∞)连接，电源负极接地.开始时电容器不带电，闭合开关S ，稳定后，一带电油滴恰能静止在电容器中的P 点.在开关S 保持接通的状态下，下列说法正确的是( )图5A.当滑动变阻器的滑片向上滑动时，带电油滴会向上运动B.当电容器的上极板向上移动时，带电油滴会向下运动C.当电容器的下极板向下移动时，P 点的电势不变D.当电容器的下极板向左移动时，P 点的电势会升高答案 AD解析 带电油滴恰好静止，其合力为零，受到竖直向下的重力和竖直向上的电场力，即mg ＝qE .当滑动变阻器的滑片向上滑动时，其电阻值变大，电容器两端的电压U 变大，对电容器进行充电，两极板间电场强度E 变大，带电油滴受到的电场力大于重力，会向上运动，选项A 正确；当电容器的上极板向上移动时，极板间距d 变大，根据C ＝εr S 4πkd ＝Q U，电容器的电荷量Q 应减小，但由于二极管的单向导电性，电容器只能进行充电，不能进行放电，故此时，电容器的电荷量Q 不变，电场强度E ＝U d ＝4πkQ εr S不变，带电油滴仍静止不动，选项B 错误；同理，当电容器的下极板向下移动时，d 变大，电场强度E 不变，而P 点到下极板的距离变大且下极板的电势不变，故P 点电势升高，选项C 错误；当电容器的下极板向左移动时，S 变小，根据C ＝εr S 4πkd ＝Q U 和二极管的单向导电性，电容器的电荷量Q 不变，电场强度E ＝4πkQ εr S变大，而P 点到下极板的距离不变，故P 点电势升高，选项D 正确.三、非选择题8.(2017·安徽江南十校联考)某同学身边有一电动势未知的电源和电压表A ，他想用以下器材组装成欧姆表，并比较准确地测量该电源的电动势和电压表B 的内阻.现有下列器材： 电压表A ，满偏电压3 V ，内阻为1 kΩ待测电压表B ，量程15 V ，内阻为几千欧电动势约15 V ，内阻3 Ω的直流电源最大阻值为10 kΩ的滑动变阻器R 1最大阻值为1 kΩ的滑动变阻器R 2(1)本实验中应选择滑动变阻器 (选填“R 1”或“R 2”).请在下面的方框内画出所组装的欧姆表的内部电路结构图；(2)该同学组装完毕并进行欧姆调零后，将待测电压表接入电路中，两电压表示数如图6所示，A 、B 电压表读数分别为 V 、 V ；图6(3)通过本实验测得该电源的电动势为 V ，电压表B 的内阻为 Ω.(计算结果保留两位有效数字) 答案 (1)R 1 如图所示 (2)1.00 9.5 (3)14 9.5×103解析 (1)组装欧姆表应将电源与表头串联，由于只给出一个3 V 量程的电压表可供使用，故只能利用电源、电压表和滑动变阻器串联使用；欧姆表的中值电阻等于其内阻，欧姆调零时，表头应满偏，因电源电动势约为15 V ，电压表分压3 V ，则滑动变阻器分压约为12 V ，则此时滑动变阻器阻值应为电压表内阻的4倍，则滑动变阻器应选最大阻值为10 kΩ的R 1. (2)A 电压表读数为1.00 V ，B 电压表读数为9.5 V .(3)欧姆调零时，电压表A 满偏，则此时电流I 1＝ 3 V 1 000 Ω＝0.003 AI 1＝ER A ＋R 1＋r而接入待测电压表后，电流I 2＝U AR A＝0.001 A又I 2＝Er ＋R 1＋R B ＋R AR B ＝U BI 2＝9.5×103 Ω解得E ＝14 V ，R B ＝9.5×103 Ω9.(2017·河南六市一联)某学习小组设计了一个测定金属丝电阻率的实验电路如图7所示.ab 是一段粗细均匀的金属电阻丝，R 0是阻值为6 Ω的保护电阻，学生电源的输出电压为10 V ，电流表可视为理想电表.图7(1)用螺旋测微器测量金属丝的直径如图8所示，其直径为 mm.图8(2)先接通电源，后闭合开关，发现电流表的示数为零，利用多用电表检查故障(电路中故障只有一处)，先将选择开关旋至直流电压挡，测得各点间的电压如下表格.由此可以判断电路发生的故障是 .(3)排除故障后进行实验，闭合开关K ，调节线夹的位置，记录金属电阻丝ab 接入电路的长度L 和对应的电流表的示数I ，根据得到的实验数据，作出了1I －L 图象，如图9所示.由图象和测得的数据可估算出该金属丝的电阻率为 Ω·m(π取3，保留1位有效数字).图9(4)若电流表不能视为理想电表，考虑电流表的电阻，则电阻率的测量值 真实值.(选填“大于”“等于”或“小于”)答案 (1)0.900±.001 (2)c 、d 间断路 (3)6×10－6 (4)等于解析 (1)直径d ＝0.500 mm ＋40.0×0.01 mm ＝0.900 mm.(2)因e 、c 间电压为10 V ，而e 、d 间电压为0 V ，则可判断发生的故障是c 、d 间断路. (3)由欧姆定律有I ＝U R 0＋R L ，又R L ＝ρL S ，S ＝π(d2)2，得1I ＝4ρπd 2U L ＋R 0U， 再结合图象得出4ρπd 2U ＝1.0 A －1·m －1，解得ρ＝6×10－6 Ω·m. (4)若考虑电流表内阻，则由欧姆定律有I ＝ER 0＋R A ＋R L ，又R L ＝ρL S ，S ＝π(d2)2，得1I ＝4ρπd 2U L ＋R 0＋R A U， 可知电流表内阻对电阻率的测量值没有影响.10.(2017·山西五校四联)在“描绘小灯泡的伏安特性曲线”的实验中，需要测量一个规格为“2.5 V 0.5 A ”的小灯泡两端的电压和通过它的电流.现有如下器材： A.直流电源(电动势3.0 V ，内阻不计) B.电流表(量程3 A ，内阻约为0.1 Ω)C.电流表(量程600 mA，内阻约2 Ω)D.电压表(量程3 V，内阻约3 kΩ)E.电压表(量程15 V，内阻约为15 kΩ)F.滑动变阻器R(最大阻值10 Ω，额定电流1 A)(1)实验中，电流表应选择；电压表应选择.(填所选器材前的字母)(2)为了尽可能地减小实验误差，请根据正确选择的器材设计电路并在方框中作出该电路图.(3)在正确操作的情况下，某同学根据实验所得的数据画出该小灯泡的伏安特性曲线如图10所示.实验中，若把该小灯泡和一个阻值为9 Ω的定值电阻串联在电动势为3 V、内阻为1 Ω的直流电源上，则小灯泡此时的电阻为Ω.(结果保留两位有效数字)图10答案(1)C D(2)如图所示(3)1.5(1.4～1.6均可)解析(1)因灯泡的额定电压为2.5 V，额定电流为0.5 A，因此为保证实验的安全和准确，电压表应选择D，电流表应选择C.(2)本实验要求通过灯泡的电流由零开始逐渐增大，故滑动变阻器采用分压式接法，因灯泡正常发光时电阻为R L＝2.50.5Ω＝5 Ω，较小，则电流表采用外接法.(3)作出等效电源(电动势3 V，内阻10 Ω)的I－U图线，由图可知两图线交点坐标为(0.4 V,0.26A)，则灯泡此时电阻为0.4 V0.26 A≈1.5 Ω.。
第十四章-恒定电流习题(含答案)Word版
恒定电流（一）1．一只普通白炽灯，不通电时灯丝的电阻为R 1；正常发光时灯丝的电阻为R 2。
比较R 1和R 2的大小，应是（ ）A ．R 1＞R 2B ．R 1＜R 2C ．R 1＝R 2D ．条件不足，无法判断 2．在图1所示电路中，A 、B 间的电压保持一定，U AB =6V ，电阻R 1=R 23A ．开关S 断开时，R 3两端电压是3VB ．开关S 接通时，R 3通过的电流是1.5AC ．开关S 断开时，R 1通过的电流是0.75AD ．开关S 接通时，R 1两端电压是4V3．电阻A ，B 的伏安曲线如图2所示，下面说法正确的是（ ） A ．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安曲线在区域 III 内 B ．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏安曲线在区域 I 内C ．A ，B 电阻阻值之比为 1 : 3D ．A ，B 电阻阻值之比为 3 : 14．在图3所示的电路中，当电键K 闭合后，电流表A 的示数为零，电压表V 1的示数为6V ，电压表V 2的示数为零。
导线、电表、电键及各接线处均无问题，这说明断路的是（ ） A ．电阻R 1 B ．电阻R 2 C ．电阻R 3 D ．串联电池组5．图4中，四盏灯分别标为：L 1（4V ，1.6W ），L 2（5V ，1.25W ）， L 3（6V ，1.8W ），L 4（10V ，10W ）。
那么，将电路两端接到8V电源上后，它们消耗的电功率P 1、P 2、P 3、P 4的关系是（）A ．P 1 > P 2 > P 3 > P 4B ．P 2 > P 1 > P 4 > P 3C ．P 2 > P 1 > P 3 > P 4D ．P 1 > P 2> P 4 > P 36．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R 1，再将这4段电阻丝并联，并联后总电阻为R 2，则R 1与R 2的大小依次为（ ）A ．1Ω，0.5Ω B．2Ω，0.5Ω C．2Ω，1Ω D．4Ω，1Ω7．如图5所示电路，电源的电动势为12V ，L 为灯泡，R 1和R 2为定值电阻，若用电压表测得A 、B 两点间的电压为12V ，则说明（ ） A ．L 、R 1和R 2都断了B ．L 、R 1和R 2都是好的C ．L 是好的，R 1和R 2中至少有一个断了R 1 R 3 2 图3图5图1 4图4图2D ．R 1和R 2是好的，L 断了8．在图6所示的电路中，电源电动势为E ，内阻为零，电阻R 1=2R 2，在R 2的两端并联上一段电阻忽略不计的导线L ，则（ ）A ．通过电阻R 1和R 2的电流I 1=I 2B ．R 1两端电压U 1=2E /3C ．导线L 中通过的电流I L =E/R 1D ．使电阻R 2断路，通过R 1的电流不发生变化9．用两根导线组成输电线路，输电的功率为4400kW 。

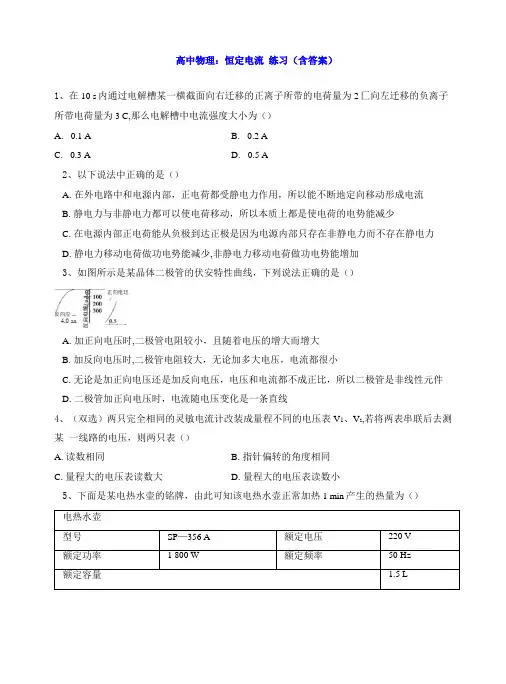

高中物理：恒定电流练习含答案
高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。
当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。
高二物理恒定电流练习题(含答案)
高二物理恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。
R0小于R1，R0和R2都不等于零。
那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。
R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。
要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。
高中物理--恒定电流 测试题(含答案)
高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。
电源电压为U(t)=Usinωt。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。
电源电压为U(t)=Usinωt。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。
电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。
电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。
电源电动势为E,内阻为r。
当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。
恒定电流习题精选(基础全面)
恒定电流章节练习一、单选题(本大题共32小题，共128.0分)1.如图，直线A为某电源的U-I图线，曲线B为标识不清的小灯泡L1的U-I图线，将L1与该电源组成闭合电路时，L1恰好能正常发光．另有一相同材料制成的灯泡L2，标有“6V，22W”，下列说法中正确的是（）A.电源的内阻为3.125ΩB.把灯泡L1换成L2，L2可能正常发光C.把灯泡L1换成L2，电源的输出功率可能相等D.把灯泡L1换成L2，电源的输出功率一定变小2.如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”，下列说法正确的是（）A.甲为“非”门，输出为“1”B.乙为“或”门，输出为“0”C.乙为“与”门，输出为“0”D.丙为“或”门，输出为“0”3.在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时（）A.伏特表V读数增大，电容C的电荷量在减小B.安培表A的读数增大，电容C的电荷量在增大C.伏特表V的读数增大，安培表A的读数减小D.伏特表V的读数减小，安培表A的读数增大4.如图所示为两电阻R1和R2的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是（）A.电阻R1的阻值比电阻R2的阻值大B.电阻R2阻值比电阻R1的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小5.在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源与电阻R组成闭合电路．由图象判断错误的是（）A.电源的电动势为3 V，内阻为0.5ΩB.电阻R的阻值为1ΩC.电源的效率为80%D.电源的输出功率为4 W6.如图甲所示电路中，电源电动势为E，内阻为r，R1为滑动变阻器，R2为定值电阻，闭合开关S，当滑动变阻器的滑动触头P滑动的过程中，四个理想电表的示数都发生变化，图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，则说法正确的是（）A.图线a表示的是电压表V1的示数随电流表示数变化的情况B.图线b表示的是电压表V2的示数随电流表示数变化的情况C.图线c表示的是电压表V2的示数随电流表示数变化的情况D.此过程中电压表V3示数的变化量△U3和电流表示数变化量△I的比值绝对值变大7.如图为某智能手机电池上的信息，电池支持“9V2A”快充技术，电池充满仅需约1.3小时，轻度使用状态可使用一天．下列说法正确的是（）A.9.88W h为该电池的电量B.4.35V为该电池的电动势C.轻度使用时的平均功率约0.1WD.根据数据可以计算得到该电池的容量约为2600m A h8.如图所示，直线A、B分别为电源a，b的路端电压与电流的关系图线，设两个电源的内阻分别为r a和r b，若将电阻R分别接到a，b两电源上，则（）A.r a＞r bB.R接到A电源上，电源的效率较高C.R接到B电源上时，电源内阻的热功率较高D.不论R多大，电源A的输出功率总比电源B的输出功率大9.满足下列哪一个条件，金属导体中就产生恒定电流？（）A.有自由电子B.导体两端有电势差C.导体两端有方向不变的电压D.导体两端有恒定电压10.理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干．设电动机线圈电阻为R1，它与电热丝电阻值R2串联后接到直流电源上，吹风机两端电压为U，电流为I、消耗的功率为P，则下列关系式中正确的是（）A.P=UIB.P=I2（R1+R2）C.P＞UID.P＜I2（R1+R2）11.铅蓄电池的电动势为2V，这表示（）A.电路中每通过1C的电量，电源就把2J的电能转化为化学能B.蓄电池两极的电压为2VC.蓄电池在1秒内将2J的化学能转化为电能D.蓄电池将化学能转化为电能的本领比一节干电池（电动势为1.5V）的大12.如图所示电路中，电源电动势为E，内阻为r=R，各定值电阻的阻值均为R．先只闭合开关s1，此时电源效率为η1；再闭合开关S2，此时电源效率为η2，则η1与η2的比值为（）A.2：1B.4：3C.4：51D.5：613.如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A.R1：R2=3：1B.把R1拉长到原来的3倍长后电阻等于R2C.将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D.将R1与R2并联后接于电源上，则电流比I1：I2=1：314.通过一个导体的电流是5A，经过4min通过该导体横截面的电荷量是（）A.20 CB.50 CC.1200 CD.2000 C15.关于三个公式P=UI、P=I2R、P=U2R的适用范围，以下说法正确的是（）A.第一个公式普遍适用于求电功率，后两式普遍适用于求热功率B.在纯电阻电路中，三个公式既适用于求电功率，又适用于求热功率C.在非纯电阻电路中，三个公式都适用于求电功率D.由U=IR 可知，三个公式没有任何区别，它们表达相同的意义，所求P 既是电功率也是热功率 16.关于电功、电功率和焦耳定律，下列说法中不正确的是（ ） A.电功率越大，电流做功越快，电路中产生的焦耳热一定越多 B.W=UI t 适用于任何电路，而W=I 2R t =U 2R t 只适用于纯电阻的电路C.在非纯电阻电路中，UI ＞I 2R D.焦耳热Q=I 2R t 适用于任何电路17.如图所示的两条图线分别表示同一电源的内阻发热功率P r 以及电源的总功率P 随干路电流I 的变化图线，其中抛物线OBC 为电源的内阻发热功率P r 随干路电流I 的变化图线，直线OAC 为电源的总功率P 随干路电流I 的变化图线．若线段AB 对应的横坐标为2A ，那么图象中线段AB 所表示的功率差以及电流I=2A 时所对应的外电阻分别为（ ）A.6W 0.5ΩB.2W 0.5ΩC.2W 0.1ΩD.4W 0.3Ω18.一根粗细均匀的电阻丝阻值为R ，若温度不变，则下列情况中其电阻仍为R 的是（ ） A.长度和横截面半径都增大一倍时 B.当长度不变、横截面积增大一倍时 C.当截面积不变、长度增大一倍时 D.当长度和横截面积都缩小一半时 19.初速度为零的电子进入电压为 U 的加速电场，经加速后形成横截面积为S 、电流为I 的电子束．电子电量e 、质量m ，则在刚射出加速电场时，一小段长为△l 的电子束内电子个数为（ ） A.I△l e√m 2eU B.I△l eS √m 2eU C.I eS √m 2eU D.SI△l e√m2eU20.某同学将一直流电源的总功率 PE 、输出功率 PR 和电源内部的发热功率 P r 随电 流 I 变化的图线画在同一坐标系中，如图 中的 a 、b 、c 所示．M 为 c 图线的最 高点也是 b 、c 的交点．则下列说法中正确的是（ ）A.图线b 表示输出功率PR 随电流 I 变化的关系B.图中a 线最高点 N 对应的功率为最大输出功率C.在a 、b 、c 三条图线上分别取横坐标相同的 A 、B 、C 三点，这三点的纵坐标一定满足关系y A =y B +y CD.b 、c 线的交点 M 与a 、b 线的交点 N 的横坐标之比一定为 1：2，纵坐标之比 一定为 1：3 21.在如图所示的电路中，R 1、R 2、R 3和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 1的读数为I 1，电流表A 2的读数为I 2，电压表A 1的示数为U 1，电压表V 2的读数为U 2，当R 5的滑动触点向a 端移动过程中，电流表A 1的读数变化量大小为△I 1，电流表A 2的读数变化量大小△I 2，电压表V 1的读数变化量大小为△U 1，电压表V 2的读数变化量大小为△U 2，则（ ） A.I 1变大、△U 1＞△U 2，△U 1△U 1不变B.I 1变大，△U 1＜△U 2，△U 1△I 1变小C.I 1变小，I 2变小，△U 2△I 2变小 D.U 1变小，U 2变小，U 2I 2不变22.图表是某逻辑电路的真值表，该电路是（ ） 输入 输出 0 0 1 0 1 0 1 0 0 1 1A.B.C.D.23.如图所示电路中，R 2、R 3、R 4为定值电阻，当滑动变阻器R 1的滑动头向左滑动时，三个理想电表的示数都发生变化，电流表A 1、A 2、A 3的示数变化量的绝对值分别为△I 1、△I 2、△I 3，下列说法中正确的是（ ） A.电流表A 1的示数一定减小 B.电流表A 2的示数一定增大 C.△I 3一定大于△I 1 D.△I 1一定大于△I 224.小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线过P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线．则下列说法中不正确的是（ ）A.随着所加电压的增大，小灯泡的电阻减小B.对应P 点，小灯泡的电阻为R=U 1I 1C.对应P 点，小灯泡的电阻为R=U 1I 2D.对应P 点，小灯泡的电阻为R=U 1I2−I 125.如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度45处，现用该表测一未知电阻，指针偏转到满刻度的15处，则该电阻的阻值为（ ）A.16RB.10RC.5RD.4R26.如图所示，平行板电容器与直流电源、理想二极管（正向电阻为零可以视为短路，反向电阻无穷大可以视为段路）连接，电源负极接地．初始电容器不带电，闭合开关S 稳定后，一带电油滴位于电容器极板间的P 点且处于静止状态．下列说法正确的是（ ）A.减小极板间的正对面积，带电油滴会向下移动，且P 点的电势会降低B.减小极板间的正对面积，带电油滴会向上移动，且P 点的电势会降低C.将下极板上移，带电油滴向上运动D.断开开关S ，带电油滴将向下运动27.机动车的尾气含有铅等大量有害物质，并且也是造成地球“温室效应”的重要因素之一．电动汽车因其无尾气排放且噪音小等因素，正在逐渐被人们接受．某国产品牌电动汽车的铭牌如下，已知蓄电池储存的电能等于其容量乘输出电压，则下列说法正确的是（ ）规格后轮驱动直流电动机车型：60″电动汽车电动机额定输出功率：1675W整车质量：400kg额定转速：600r/min蓄电池（容量I t=800A h，输出电压：U≥36V）额定工作电压/电流：36V/50AA.电动汽车正常工作时消耗的电功率1675WB.电动机的内阻为0.5ΩC.蓄电池充满电后储存的电能不小于2.88×104JD.充满电后在额定功率下连续行驶的时间不小于16h28.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A.1.2A，0.22AB.0.98 A，0.22 AC.0.96 A，0.24 AD.0.24 A，1.2 A29.如图所示的U～I图线中，Ⅰ是电源的路端电压随电流变化的图线，Ⅱ是某电阻两端的电压随电流变化的图线，用该电源向该电阻供电时电阻上消耗的功率和电源的电动势（）A.4w和2VB.2w和3VC.2w和2VD.4w和3V30.某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系如图所示，用此电源和电阻R1、R2组成电路．R1、R2可以同时接入电路，也可以单独接入电路．在所有可能的各种接法中，下列说法正确的是（）A.将R1、R2并联后接到电源两端，电源输出功率最大，电源效率最低B.将R1、R2并联后接到电源两端，电源输出功率最小，电源效率最高C.将R1、R2串联后接到电源两端，电源输出功率最小，电源效率最低D.将R1、R2串联后接到电源两端，电源输出功率最大，电源效率最高31.两根材料相同的均匀导线A和B，其长度分别为lm和2m，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为( )A.2：3B.1：3C.1：2D.3：132、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
高三物理恒定电流练习题(含详解答案)
1、用P=求出的“220 V 40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是( )A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、日常生活用的电吹风中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风可将头发吹干。
设电动机线圈的电阻为R1,它与电热丝的电阻R2串联,接到直流电源上,电吹风两端的电压为U,通过的电流为I,消耗的电功率为P,则以下关系式正确的是( )A.UI>PB.UI=PC.P>I2(R1+R2)D.P=I2(R1+R2)3、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。
则计算该幢居民楼的总功率可以用的公式是( )A.P=I2RB.P=C.P=IUD.以上公式都适用4、如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下( )A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比5、如图是一火警报警器的一部分电路示意图。
其中R2为用半导体热敏材料制成的传感器,电流表为值班室的显示器,a、b之间接报警器。
当传感器R2所在处出现火情时,显示器的电流I、报警器两端的电压U的变化情况是( )A.I 变大,U 变大B.I 变小,U 变小C.I 变小,U 变大D.I 变大,U 变小6、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是( )A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮7、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是( )A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝的两端电压比铜导线两端的电压小得多8、如图所示电路中,当滑动变阻器的滑片P向上端a滑动的过程中,两表的示数变化情况为( )A.电压表示数增大,电流表示数减小B.电压表示数减小,电流表示数增大C.两电表示数都增大D.两电表示数都减小9、一平行板电容器C,极板是水平放置的,它和三个电阻箱及电源连接成如图所示的电路。
高中物理--恒定电流 测试题(含答案)
高中物理--恒定电流 测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置.2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效.3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内.写在试题卷、草稿纸和答题卡上的非答题区域均无效.4．考试结束后,请将本试题卷和答题卡一并上交.一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．一节干电池的电动势为1.5 V ,这表示( )A ．电池中每通过1 C 的电荷量,该电池能将1.5 J 的化学能转变成电势能B ．该电池接入电路工作时,电池两极间的电压恒为1.5 VC ．该电池存储的电能一定比电动势为1.2 V 的电池存储的电能多D ．将1 C 的电子由该电池负极移送到正极的过程中,非静电力做了1.5 J 的功2．如图所示由门电路组成的电路,输出端为“1”,指示灯L 亮,输出端为“0”,指示灯L 不亮,现要使灯L 亮,则A 、B 两输入端分别是( )A ．“1”、“1”B ．“0”、“0”C ．“1”、“0”D ．“0”、“1”3．如图所示,P 为一块半圆形薄电阻合金片,先将它按图甲方式接在电极A 、B 之间,然后将它再按图乙方式接在电极C 、D 之间,设AB 、CD 之间的电压是相同的,则这两种接法的电阻大小关系为( )A ．R 甲＝12R 乙 B ．R 甲＝14R 乙 C ．R 甲＝2R 乙D ．R 甲＝4R 乙4．如图所示,直线OAC 为某一直流电源的总功率随电流I 变化的图线,曲线OBC 表示同一直流电源内部的热功率随电流I 变化的图线.若A 、B 点的横坐标均为1 A,那么AB 线段表示的功率为( )A ．1 WB ．6 WC ．2 WD ．2.5 W5．用两个相同的小量程电流表分别改装成了两个量程0.6A 电流表的A 1和3A 电流表的A 2,若把A 1、A 2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A ．图(a)中的A 1、A 2的示数之比1∶1B ．图(a)中的A 1、A 2的指针偏角角度之比1∶5C ．图(b)中的A 1、A 2的示数之比1∶5D ．图(b)中的A 1、A 2的指针偏角角度之比5∶16．如图所示为测量某电源电动势和内阻时得到的U －I 图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V .则该电路可能为( )7．一个T 型电路如图所示,电路中的电阻R 1＝1 Ω,R 2＝12 Ω,R 3＝4 Ω,另有一测试电源,电源提供的电压为10 V ,内阻忽略不计,则( )此卷只装订不密封A．当cd端短路时,ab之间的等效电阻是1 ΩB．当ab端短路时,cd之间的等效电阻是12 ΩC．当ab两端接通测试电源时,cd两端的电压为8 VD．当cd两端接通测试电源时,ab两端的电压为6 V8．如图所示,电源电动势为E,内阻r＝2 Ω,电阻R1、R2、R3的阻值分别为4 Ω、10 Ω、12 Ω,当滑片P滑到最右端b时,理想电流表示数为1 A,流过电阻R3的电流为0.5 A,则下列说法正确的是()A．滑动变阻器的最大阻值为6 ΩB．电源电动势为6 VC．当滑片P滑到最左端a时,电流表的读数为1 AD．当滑片P位于滑动变阻器的中点时,滑动变阻器消耗的功率为3.84 W9．如图所示,在一幢居民楼里有各种不同的用电器,如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时,用多用电表测得A、B间的电阻为R；供电后,设各家用电器全都同时使用时,测得A、B间电压为U,进线电流为I；经过一段时间t,从总电能表中测得这段时间内消耗的电能为W,则下列表达式用来计算该幢楼居民用电的总功率,其中正确的是()A．P＝I2R B．P＝U2 RC．P＝IU D．P＝W t10．如图为一电路板的示意图,a、b、c、d为接线柱,a、d与220 V的交流电源连接,ab 间,bc间、cd间分别连接一个电阻.现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220 V,由此可知()A．ab间电路通,cd间电路不通B．ab间电路不通,bc间电路通C．ab间电路通,bc间电路不通D．bc间电路不通,cd间电路通11．如图甲所示,其中R两端电压u随通过该电阻的直流电流I的变化关系如图乙所示,电源电动势为7.0 V(内阻不计),且R1＝1000 Ω(不随温度变化).若改变R2,使AB与BC 间的电压相等,这时()A．R的阻值为1000 ΩB．R的阻值为1333 ΩC．通过R的电流为1.5 mAD．通过R的电流为2.0 mA12．如图所示,电源电动势为E、内阻为r,M为一特殊电子元件,其阻值与两端所加的电压成正比(即R M＝kU,k为正的常数)且遵循欧姆定律,R1为定值电阻,R2是一滑动变阻器,闭合开关S且滑片位于最下端时,电容器C中的带电液滴恰好静止,现将滑动变阻器的滑片向上移动,下列说法中正确的是()A．液滴将向上做加速运动B．两电压表示数均减小C．电流表示数不变,液滴仍静止D．电源的输出功率不变,但电子元件消耗的总功率增大二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)某学生用多用电表测电阻,使用的实验器材有多用电表、电压表、滑动变阻器及若干导线.甲乙(1)先将多用电表挡位调到电阻“×100”挡,再将红表笔和黑表笔________,调整________,使指针指向“0 Ω”.(2)再将调节好的多用电表红表笔和图甲中的________(填“1”或“2”)端相连,黑表笔连接另一端.将滑动变阻器的滑片滑到适当位置,欧姆表的读数如图乙所示,则被测电阻为________kΩ.(3)图甲中的电压表有两个量程(0～3 V,内阻为R1；0～15 V,内阻为R2),则R1________R2.(填“＞”“＝”或“＜”)14．(8分)某同学对纽扣锂电池的特性进行了实验探究.该类电池的内阻约为1 kΩ～5 kΩ,电动势标称值为3 V.现有以下实验器材：A．电压表V1：量程3 V,内阻约20 kΩB．电压表V2：量程6 V,内阻约10 kΩC．定值电阻1 kΩD．定值电阻20 kΩE．滑动变阻器一只(0～50 kΩ),待测纽扣锂电池,开关,导线若干(1)实验原理见图甲,请选择合适的实验器材,在图中的小虚线框里标出所选取的器材编号.(2)该同学测量出路端电压U和干路电流I,作出U-I曲线如图乙,可知电池的短路电流是________ mA,电动势是________ V,内阻为________ kΩ.(3)当路端电压为1.5 V时,负载消耗的电功率为________ mW.15．(7分)如图甲所示的电路中,R1、R2均为定值电阻,且R1＝100 Ω,R2阻值未知,R3为一滑动变阻器．当其滑片P从左端滑至右端时,测得电源的路端电压随电源中流过的电流变化图线如图乙所示,其中A、B两点是滑片P在变阻器的两个不同端点得到的.求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值.16．(9分)如图所示的电路中,电源的电动势E＝12 V,内阻未知,R1＝8 Ω,R2＝1.5 Ω,L为规格“3 V,3 W”的灯泡,开关S断开时,灯泡恰好正常发光(不考虑温度对灯泡电阻的影响).试求：(1)灯泡的额定电流和电阻；(2)电源的内阻；(3)开关S闭合时,灯泡实际消耗的功率.17．(10分)在如图甲所示的电路中,R1和R2都是纯电阻,它们的伏安特性曲线分别如图乙中Oa、Ob所示.电源的电动势E＝7.0 V,内阻忽略不计.(1)调节滑动变阻器R3,使电阻R1和R2消耗的电功率恰好相等,求此时电阻R1和R2的阻值为多大？R3接入电路的阻值为多大？(2)调节滑动变阻器R3,使R3＝0,这时电阻R1和R2消耗的电功率各是多少？18．(10分)一台电风扇,内阻为20 Ω,接上220 V电压后,消耗的功率为66 W.求：(1)电风扇正常工作时通过风扇电动机的电流强度；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后,扇叶被卡住,不能转动,则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？物理答案一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．【答案】A【解析】电源是把其他形式的能转化为电能的装置,电路中每通过1 C的电量,该电池能将1.5 J的化学能转变成电能,故A正确；接入电路后,两极电压为路端电压,若外电路正常工作,则路端电压小于电动势,故B错误；电动势表示电源是把其他形式的能转化为电能的本领的物理量,电动势大储存的电能不一定多,故C错误；一节干电池的电动势为1.5 V,表示该电池能将1 C电量的正电荷由负极移送到正极的过程中,非静电力做了1.5 J的功,故D错误.2．【答案】B【解析】要使灯L亮,“非”门的输出应该为“1”,故“非”门的输入为“0”,所以“或”门的两个输入端都应该为0,B正确.3．【答案】B【解析】将四分之一圆形薄合金片看成一个电阻,设为r,图甲中等效为两个电阻并联,R甲＝r2,图乙中等效为两个电阻串联,R乙＝2r,所以R甲＝14R乙,所以B正确.4．【答案】C【解析】由题图知,在C点,电源的总功率等于电源内部的热功率,所以电源的电动势为E＝3 V,短路电流为I＝3 A,所以电源的内阻为r＝EI＝1 Ω.图象上AB段所表示的功率为P AB＝P总－I2r＝(1×3－12×1) W＝2 W,故C正确,A、B、D错误.5．【答案】D【解析】改装后的电流表是小量程电流计与定值电阻并联而成,图甲中的A1、A2并联,表头的电压相等,电流相等,指针偏转的角度相同,量程不同的电流表读数不同,故AB 错误；图乙中的A1、A2串联,A1、A2的示数相同,由于量程不同,内阻不同,电表两端的电压不同,流过表头的电流不同,指针偏转的角度不同.因两电流表的内阻之比为A1 A235 0.61RR==,则两电表两端的电压之比为5∶1,则A1、A2的指针偏角角度之比5∶1,故C 错误,D正确.6．【答案】B【解析】由上图可知电源电动势为6 V,电源内阻为0.5 Ω.A项中三电阻并联,R外＝1Ω,I＝ER外＋r＝4 A,U＝IR外＝4 V；B项中两个电阻串联,然后与第三个电阻并联,R外＝2 Ω,I＝2.4 A,U＝IR外＝4.8 V；C项中三电阻串联,R外＝9 Ω,I＝0.63 A,U＝IR外＝5.68 V；D项中两电阻并联后与第三个电阻串联,R外＝4.5 Ω,I＝1.2 A,U＝IR外＝5.4 V.故选B.7．【答案】C【解析】当cd端短路时,ab间电路的结构是：电阻R2、R3并联后与R1串联,等效电阻为R＝R2R3R2＋R3＋R1＝12×416Ω＋1 Ω＝4 Ω,故A错误；当ab端短路时,cd之间电路结构是：电阻R1、R3并联后与R2串联,等效电阻为R＝R1R3R1＋R3＋R2＝1×45Ω＋12 Ω＝12.8 Ω,故B错误；当ab两端接通测试电源时,cd两端的电压等于电阻R3两端的电压,为U3＝R3R1＋R3E＝45×10 V＝8 V,故C正确；当cd两端接通测试电源时,ab两端的电压等于电阻R3两端的电压,为U3＝R3R2＋R3E＝412＋4×10 V＝2.5 V,故D错误.8．【答案】D【解析】当滑片P滑到最右端时,R2被短路,R3与整个变阻器R并联,并联电阻上的电流都是0.5 A,则并联电阻相等,都是12 Ω,A错误；电源电动势313()12VR RE I R rR R⋅=++=+,B错误；当滑片P滑到最左端时,R3、R2及变阻器R都被短路,此时电流表的读数112AEIR r==+,C错误；滑片P位于变阻器的中点时,R3与12R并联后再与R1串联,此时R并＝4 Ω,I总＝1.2 A,则并联部分的电压U＝4.8 V,变阻器上消耗的功率23.84W/2RUPR==,D正确.9．【答案】CD【解析】电路消耗的电功率的计算公式P＝UI,P＝Wt是普遍适用的,而A、B两选项只适用于纯电阻电路,而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器,所以A、B错误,C、D正确.10．【答案】CD【解析】由于用交流电压表测得b、d两点间电压为220 V,这说明ab间电路是通的,bc间电路不通或cd间电路不通；由于用交流电压表测得a、c两点间为220 V,这说明cd间电路是通的,ab间电路不通或bc间电路不通；综合分析可知bc间电路不通,ab间、cd间电路通,即选项C、D正确.11．【答案】BC【解析】要使AB与BC间的电压相等,即有E＝U AB＋U BC,U AB＝U BC,解得U BC＝3.5 V.而U BC ＝U ＋IR 1,得U ＝U BC －IR 1,将U BC ＝3.5 V ,R 1＝1000 Ω代入得U ＝3.5－1000I ,在题给图象中作出函数关系U ＝3.5－1000I 的图象,两图象的交点对应的横纵坐标I ＝1.5 mA,U ＝2 V 即为公共解,由IR ＝U 解得R ＝1333 Ω.12．【答案】CD【解析】据题知电子元件M 满足欧姆定律,所以1M E I R k==是定值,即滑动变阻器的滑片向上移动时电路中电流不变,电流表的示数不变,R 1两端电压不变,即电容器板间的电压U C 不变,所以液滴仍静止,故A 错误,C 正确；因电流不变,所以电源的内电压不变,则路端电压不变,所以电压表V 1示数不变.因R 2的电阻减小,所以其两端电压减小,即电压表V 2示数减小,故B 错误；路端电压和R 1两端电压均不变,R 2的电压减小,则电子元件M 两端的电压增大,由P ＝UI 知,电子元件消耗的总功率增大,故D 正确.二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)【答案】(1)短接 欧姆调零旋钮 (2)1 2.5 (3)＜ 14．(8分)【答案】(1)如图所示(2)2.62(2.60～2.63均可) 2.91(2.90～2.93均可) 1.11(1.08～1.15均可) (3)1.95(1.92～1.97均可)【解析】(1)图中,闭合电路中路端电压大于R 0两端的电压,可用电压表B 测量路端电压,电压表A 测量R 0的电压,电阻R 0选用定值电阻C 足够,因为电源内阻较大,如图所示.(2)根据闭合电路欧姆定律得U ＝E -Ir ,当I ＝0时U ＝E ,由图可知,U －I 图象的纵轴截距大小等于电池的电动势,故电池的电动势E ＝2.90 V ；短路时U ＝0,则由图知,短路电流I ＝2.60 mA,图象的斜率的绝对值等于电池的内阻,则r ＝|ΔUΔI |＝1.12×103Ω＝1.12 k Ω.(3)当路端电压为1.5 V 时,由图象读出电流I ＝1.3 mA,电源的输出功率P ＝UI ＝1.5×1.3×10-3 W ＝1.95 mW.15．(7分)【解析】(1)由题图乙中AB 线延长,交U 轴于20 V 处,交I 轴于1.0 A 处可知电源的电动势为E ＝20 V ,内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时,电路参数对应题图乙中的B 点,即U 2＝4 V 、I 2＝0.8 A 得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时,由题图乙知此时U 外＝16 V ,I 总＝0.2 A,所以R 外＝U 外I 总＝80 Ω 因为R 外＝R 1R 3R 1＋R 3＋R 2,所以滑动变阻器的最大阻值为R 3＝300 Ω.16．(9分)【解析】(1)灯泡的额定电流I 0＝P 0U 0＝33 A ＝1 A电阻R L ＝U 20P 0＝323Ω＝3 Ω.(2)S 断开时,灯泡L 正常发光,即I 1＝I 0,根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω.(3)S 闭合时,设外电路总电阻为R 外,R 外＝R L ·R 2R L ＋R 2＋R 1＝9 Ω 干路电流为I 总＝ER 外＋r＝1.2 A灯泡两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯泡实际消耗功率P ＝U 2LR L ＝0.48 W.17．(10分)【解析】(1)R 1、R 2和R 3串联,电流相等,当电阻R 1和电阻R 2消耗的电功率相等时,由伏安特性曲线可知,此时电路中的电流I ＝2.5 mA这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V 由欧姆定律得R 1＝R 2＝U 1I ＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω. (2)当R 3＝0时U 1′＋U 2′＝E ＝7 V又因通过电阻R1和R2的电流相等,从伏安特性曲线上可以看出,I′＝3.5 mA,且U1′＝3 VU2′＝4 V电阻R1消耗的电功率为P1＝I′U1′＝1.05×10－2 W电阻R2消耗的电功率为P2＝I′U2′＝1.4×10－2 W.18．(10分)【解析】(1)由P入＝IU得I＝P入U＝66220A＝0.3 A.(2)电风扇正常工作时转化为内能的功率P内＝I2r＝0.32×20 W＝1.8 W电风扇正常工作时转化为机械能的功率P机＝P入－P内＝66 W－1.8 W＝64.2 W电风扇正常工作时电动机的效率η＝P机P入×100%＝64.266×100%≈97.3%.(3)电风扇扇叶被卡住后通过电动机的电流I′＝Ur＝22020A＝11 A电动机消耗的电功率P＝I′U＝11×220 W＝2420 W 电动机发热功率P热＝I′2r＝112×20 W＝2420 W.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒定电流(一)基础题
一、不定项选择题：(每小题3分，共45分)
1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？……（）
A．有可以自由移动的电荷B．导体两端有电压
C．导体内存在电场D．导体两端加有恒定的电压
2．关于电流，下列说法中正确的是……………………………………………（）
A．通过导线截面的电量越多，电流越大
B．电子运动的速率越大，电流越大
C．单位时间内通过导体截面的电量越多，导体中的电流越大
D．因为电流有方向，所以电流是矢量
3．某电解池，如果在1s钟内共有5×1018个二价正离子和1．0×1019个一价负离子通过某截面，那么通过这个截面的电流是………………………………………（）
A．0A B．0.8A C．1.6A D．3.2A
4．下列说法正确的是……………………………………………………………（）
比，与导体的电阻成反比
正比，与通过导体的电流成反比
C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电
D．欧姆定律只适用于纯电阻电路
5．对于有恒定电流通过的导体，下列说法正确的是…………………………（）
A．导体内部的电场强度为零B．导体是个等势体
C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等
6．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是…………………………………………………（）
A． a
B．b
C．c
D．d
7．白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻R1与正常发光时电阻R2比较应是……………………………………………………………（）
A．R1＞R2B．R1＜R2 C．R1=R2D．无法判断
8．关于电动势下列说法正确的是………………………………………………（）
A．电源电动势等于电源正负极之间的电势差
B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值
C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关
D ．电源电动势总等于电路中通过1C 的正电荷时，电源提供的能量
9．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（ ）
A ．如外电压增大，则内电压增大，电源电动势也会随之增大
B ．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小
C ．如外电压不变，则内电压减小时，电源电动势也随内电压减小
D ．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量
10．一节干电池的电动势为1.5V ，其物理意义可以表述为………………………（ ）
A ．外电路断开时，路端电压是 1．5V
B ．外电路闭合时，1s 内它能向整个电路提供1．5J 的化学能
C ．外电路闭合时，1s 内它能使1．5C 的电量通过导线的某一截面
D ．外电路闭合时，导线某一截面每通过1C 的电量，整个电路就获得1．5J 电能
11．关于电动势，下列说法中正确的是……………………………………………（ ）
A ．在电源内部，由负极到正极的方向为电动势的方向
B ．在闭合电路中，电动势的方向与内电路中电流的方向相同
C ．电动势的方向是电源内部电势升高的方向
D ．电动势是矢量
12．如图为两个不同闭合电路中两个不同电源的U-I 图像，下列判断正确的
是………………………………………………（ ）
A ．电动势E 1＝E 2，发生短路时的电流I 1＞ I 2
B ．电动势E 1=E 2，内阻r 1＞r 2
C ．电动势E 1＞E 2，内阻 r 1＜ r 2
D ．当两电源的工作电流变化量相同时，电源2的路端电压变化大
13．在右图所示的电路中，电源的内阻不能忽略。
已知定值电阻R 1＝10Ω，
R 2＝8Ω。
当单刀双掷开关S 置于位置1时，电压表读数为2V 。
则当S 置
于位置2时，电压表读数的可能值为（ ）
A ．2．2V
B ．1．9V
C ．1．6V
D ．1．3V
14．在如下左图的电路中，当滑动变阻器的滑动头向下滑动时，A 、B 两灯亮度的变化情况为………………………………………………………………………………（ ）
A ．A 灯和
B 灯都变亮
B ．A 灯、B 灯都变暗
C ．A 灯变亮，B 灯变暗
D．A灯变暗，B灯变亮
15．如上面右图所示，当滑动变阻器的滑动片P向左移动时，两电表的示数变化为（）
A．电流表示数减小，电压表示数增大B．电流表示数增大，电压表示数减小
C．两表示数均增大D．两表示数均减小
二、填空题：（每空2分，共32分）
１．导体中的电流是5μA，那么在3.2S内有_____________ C的电荷定向移动通过导体的横截面，相当于______________个电子通过该截面。
２．电路中有一段导体，给它加20mV的电压时，通过它的电流为5mA，可知这段导体的电阻为_____________Ω，如给它加30mV的电压时，它的电阻为__________Ω；如不给它加电压时，它的电阻为___________Ω。
３．如下左图所示，甲、乙分别是两个电阻的I-U图线，甲电阻阻值为_________Ω，当在它们两端各自加10V电压时，乙中电流为____________A。
４．如上右图所示为两个电阻的U-I图线，两电阻阻值之比R1∶R2=____________，给它们两端加相同的电压，则通过的电流之比I1∶I2=___________。
５．设金属导体的横截面积为S，单位体积内的自由电子数为n，自由电子定向移动速度为v，那么在时间t内通过某一横截面积的自由电子数为____________；若电子的电量为e，那么在时间t内，通过某一横截面积的电量为___________。
６．某电解槽内，在通电的2s内共有3C的正电荷和3C的负电荷通过槽内某一横截面，则通过电解槽的电流为___________A。
７．电源电动势为E，内阻为r，外电阻为R，则路端电压U随R变化的函数式是U=______。
当R=∞时，即外电路________，此时U=E。
当R=0时，即外电路短路时，I=______。
８．在图9所示的电路中，若把R的阻值由2Ω增大到6Ω，电流将减为原来的一半，则电源的内阻为______Ω。
三．计算题（共23分）
１．原子模型中，电子绕核运动可等效为一个环形电流。
设氢原子中电子在半径为r的轨道上运动，其质量、电量分别用m和e来表示，则等效电流I等于多少?
２．“200V、40W”白炽灯泡400盏，并联于电源两端，这时路端电压U1=150V，当关掉200盏，则路端电压升为U2=175V试求：（假设灯的电阻不随电压而变化）
（1）电源电动势E，内阻r多大？
（2）前后两次每盏灯实际消耗的功率各多大？
（3）若使电灯正常发光还应关掉多少盏灯？
３如图12所示的电路中，已知四个电阻的阻值为R1＝1Ω、R2＝2Ω、R3＝3Ω、R4＝4Ω，电源电动势E＝4V，内阻r＝0．2Ω，试求：
（1）S闭合，S′断开时，通过R1和R2的电流之比I1／I2；
（2）S和S′都闭合时的总电流I′。
高中物理单元练习恒定电流(一)
key:
一、选择题：(每小题3分，共45分)
1、D
2、C
3、D
4、AD
5、CD
6、D
7、B
8、BD
9、D 10、B 11、ABC 12、AD 13、B 14、B 15、B
二、填空题：（每空2分，共32分）
1、1.6×10-5 2×1014
2、4，4，4
3、2.5， 2
4、4∶1，1∶4
5、nsvt,ensvt,I/ens
6、3
7、ER/（R+r ），开路，E/r
8、2
三．计算题（共23分）
2、（1）E=210V ，r=1Ω（2）22.5W ，30.6W （3）150
3、（1）3∶2，2∶1（2）
1.55A。
