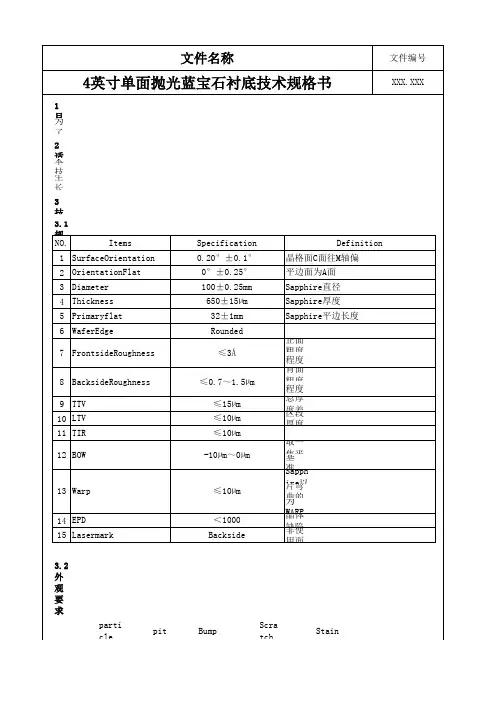

4英寸单面抛光蓝宝石衬底技术规格书
文件名称：4英寸单面抛光蓝宝石衬底技术规格书 编号：xxx.xxx 版本号：xxxx 页码1文件名称文件编号4英寸单面抛光蓝宝石衬底技术规格书XXX.XXX3.3 Lasermark要求3.3.1 打在非使用面、字迹清晰可见、打头字母代表厂家3.3.2 位置、大小要求如下图Marking位置：距离Flatlength边缘约1mmMarking内容：字母+数字如ABCD1234***总体尺寸：约1mm（字高）*12mm（总宽度）文字方向：从左至右朝上如ABCD1234***编制审核批准编制日期审核日期批准日期文件名称：4英寸单面抛光蓝宝石衬底技术规格书 编号：xxx.xxx 版本号：xxxx 页码2文件名称文件编号4英寸单面抛光蓝宝石衬底技术规格书XXX.XXX 4 使用要求4.1 可直接使用于外延反应炉生长；4.2 可先制作图形加工，再使用于外延反应炉生长。
5 包装要求5.1 产品包装：采用防静电袋包装两层，内、外层都抽真空，下图所示，标签上的内容包括Spec、LOTNO、WaferNO、CassetteNO、QTY，每盒25片。
并帖上标签，如标签材质为无尘纸。
编制审核批准编制日期审核日期批准日期文件名称：4英寸单面抛光蓝宝石衬底技术规格书 编号：xxx.xxx 版本号：xxxx 页码3文件名称文件编号4英寸单面抛光蓝宝石衬底技术规格书XXX.XXX5.2运输包装：外壳为纸箱包装，内放为间隔放置，如下图所示，防震材料为聚苯乙烯泡沫板，保证在运输中不因碰撞、摔伤,而造成破裂、变形、吸潮等有害缺陷；包装无泄漏。
6 每批供货时必须有质量书6.1抽取比例为10%6.2质量书内容为第3项中的所有项目，另外还需提供规格检测结果wafermapping图、外观检测结果wafermapping图。
6.3质量书可以是电子版或纸版。
7 相关文件文件名称：4英寸单面抛光蓝宝石衬底技术规格书 编号：xxx.xxx 版本号：xxxx 页码4。
蓝宝石衬底详细介绍PPT课件
2:图案化蓝宝石基板 (Pattern Sapphire Substrate简称PSS)
以蚀刻(在蓝宝石C面干式蚀刻/湿式蚀刻)的方式,在蓝宝石基板上 设计制作出微米级或纳米级的具有微结构特定规则的图案,藉以控 制LED之输出光形式(蓝宝石基板上的凹凸图案会产生光散射或折 射的效果增加光的取出率),同时GaN薄膜成长于图案化蓝宝石基 板上会产生横向磊晶的效果,减少生长在蓝宝石基板上GaN之间的 差排缺陷，改善磊晶质量，并提升LED内部量子效率、增加光萃取 效率。与成长于一般蓝宝石基板的LED相比,亮度增加了70%以上. 目前台湾生产图案化蓝宝石有中美矽晶、合晶、兆晶，兆达.蓝宝 石基板中2/4英寸是成熟产品,价格逐渐稳定,而大尺寸(如6/8英 寸)的普通蓝宝石基板与2英寸图案化蓝宝石基板处于成长期,价格 也较高,其生产商也是主推大尺寸与图案化蓝宝石基板,同时也积 极增加产能.目前大陆还没有厂家能生产出图案化蓝宝石基板.
4 蓝宝石基板应用种类 广大外延片厂家使用的蓝宝石基片分为三种:
1:C-Plane蓝宝石基板 这是广大厂家普遍使用的供GaN生长的蓝宝石基板面.这主要
是因为蓝宝石晶体沿C轴生长的工艺成熟、成本相对较低、物化性 能稳定,在C面进行磊晶的技术成熟稳定.
2:R-Plane或M-Plane蓝宝石基板 主要用来生长非极性/半极性面GaN外延薄膜,以提高发光效率.
由于无极性ＧａＮ具有比传统c轴ＧａＮ更具有潜力来制作高效率元件, 而许多国际大厂与研究单位都加大了对此类磊晶技术的研究与生产.因 此对于R-plane 或M-Plane 蓝宝石基板的需求与要求也是相应地增 加.
cmp工艺技术
cmp工艺技术CMP工艺技术是化学机械抛光技术（Chemical Mechanical Polishing，CMP）的简称，是集化学反应和力学磨擦于一体的表面处理工艺。
该技术主要用于提高半导体器件制造过程中平坦度的要求，是制备高性能芯片的重要工艺之一。
CMP工艺技术最早应用于半导体行业，后来逐渐扩展到其他领域，如光电子器件、光纤通信、储存设备等。
它的作用是去除杂质、提高表面质量、改善界面性能、产生更平坦的表面，常用于材料的光洁度改善、表面粗糙度降低等方面。
CMP工艺技术的原理是在轮材的作用下，通过磨料和液体对材料表面进行磨擦和化学反应，以达到去除表面凸点和光洁度提高的目的。
具体来说，CMP工艺技术包括以下几个步骤：先将待处理基片放置在轮盘上，然后注入磨料颗粒和液体混合物，开始进行抛光过程。
磨料颗粒与基片表面发生摩擦，去除表面的高峰，同时液体中的化学物质对表面进行化学反应，去除残留的杂质。
最后再用清洗液将基片清洗干净，达到预期的光洁度。
CMP工艺技术具有许多优点。
首先，它可以消除表面的缺陷和杂质，使材料表面更平整、光洁。
这对于制造微电子器件的精密度要求非常重要，可以提高器件的性能和可靠性。
其次，CMP工艺技术有很高的可控性和重复性，可以精确控制加工参数，以满足不同材料和器件的加工要求。
再次，CMP工艺技术可以应用于多种材料，如硅、氧化硅、金属、玻璃等，具有很高的通用性。
此外，CMP工艺技术也可以用于不同尺寸的材料，从几纳米到几毫米，均可适用。
虽然CMP工艺技术有很多优点，但也存在一些挑战。
首先，由于抛光过程不可逆，一旦发生错误，很难修复，会造成较大的损失。
其次，抛光液中的化学物质对环境具有一定的影响，需要谨慎处理和处置。
最后，CMP工艺技术的设备成本较高，需要专业的设备和技术人员进行操作和维护。
总的来说，CMP工艺技术是一种非常重要的表面处理工艺，广泛应用于半导体制造和其他领域。
通过磨擦和化学反应的协同作用，可以实现材料表面的光洁度提高和平坦度改善。
蓝宝石衬底详细介绍
蓝宝石的组成为氧化铝(Al2O3)，是由三个氧原子和两个铝原子以共价 键型式结合而成,其晶体结构为六方晶格结构.它常被应用的切面有APlane,C-Plane及R-Plane.由于蓝宝石的光学穿透带很宽,从近紫外光 (190nm)到中红外线都具有很好的透光性.因此被大量用在光学元件、红 外装置、高强度镭射镜片材料及光罩材料上，它具有高声速、耐高温、 抗腐蚀、高硬度、高透光性、熔点高（2045℃）等特点，它是一种相当 难加工的材料，因此常被用来作为光电元件的材料。目前超高亮度白/蓝 光LED的品质取决于氮化镓磊晶(GaN)的材料品质，而氮化镓磊晶品质则 与所使用的蓝宝石基板表面加工品质息息相关，蓝宝石(单晶Al2O3 )C面 与Ⅲ-Ⅴ和Ⅱ-Ⅵ族沉积薄膜之间的晶格常数失配率小，同时符合GaN 磊 晶制程中耐高温的要求，使得蓝宝石晶片成为制作白/蓝/绿光LED的关键 材料. 下图则分别为蓝宝石的切面图;晶体结构图上视图;晶体结构侧视图; Al2O3分之结构图;蓝宝石结晶面示意图
图9:纳米图案化蓝宝石基板图
3:R-Plane或M-Plane蓝宝石基板
通常，C面蓝宝石衬底上生长的ＧａＮ薄膜是沿着其极性轴即ｃ轴方向生长的， 薄膜具有自发极化和压电极化效应，导致薄膜内部(有源层量子阱)产生强 大的内建电场，(Quantum Confine Stark Effect, QCSE;史坦克效应)大 大地降低了ＧａＮ薄膜的发光效率. 在一些非C面蓝宝石衬底(如R面或M 面) 和其他一些特殊衬底(如铝酸锂;LiAlO2 )上生长的GaN薄膜是非极性和半极 性的,上述由极化场引起的在发光器件中产生的负面效应将得到部分甚至 完全的改善.传统三五族氮化物半导体均成长在c-plane 蓝宝石基板上，若 把这类化合物成长于R-plane 或M-Plane上，可使产生的内建电场平行于 磊晶层，以增加电子电洞对复合的机率。因此，以氮化物磊晶薄膜为主的 LED结构成长R-plane 或M-Plane蓝宝石基板上，相比于传统的C面蓝宝石 磊晶,将可有效解决LED内部量子效率效率低落之问题，并增加元件的发光 强度。最新消息据称非极性LED能使白光的发光效率提高两倍. 由于无极性ＧａＮ具有比传统c轴ＧａＮ更具有潜力来制作高效率元件,而许多 国际大厂与研究单位都加大了对此类磊晶技术的研究与生产.因此对于Rplane 或M-Plane 蓝宝石基板的需求与要求也是相应地增加. 下图为半极性和无极性面的简单示意图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南 通 海 迅 天 恒 纳 米 科 技 有 限 公 司
1
产品技术说明书
产品详细名称：蓝宝石基片CMP浆料
产品型号：UPP/SAS13
产品简介
UPP/SAS13型蓝宝石基片CMP浆料是南通海迅天恒纳米科技有限公司生产
的新一代水溶性高纯胶体浆料，主要用于蓝宝石基片高质量化学机械平整化加工。
该产品加工速率高，表面平整度、粗糙度达到国际先进水平，适用于各种加工方
式。产品具有使用寿命长、光洁度高、稳定性好，易清洗等特点。在实际应用中
其卓越的性能也得到了充分的肯定。目前已在国内多家国产生产线上获得很好的
应用效果。
主要特点
UPP/SAS13型蓝宝石基片CMP浆料用特选的纳米SiO2水溶胶作为磨料，
具有金属杂质沾污极少、易清洗、加工速率高、损伤层小、平整度高等特点。在
CMP中根据需要可以优化不同配比，均能达到最佳使用效果。与国内外同类产
品相比，该产品具有浓缩度高、磨料粒径均匀、表面张力小、产品稳定性高，有
机物、金属离子及颗粒沾污少、加工速率高、高温不出现非均匀蚀坑等优点。产
品无毒，不污染环境，对人体无害。
主要用途
产品主要用于蓝宝石基片的高质量平整化加工。
基本参数
PH值 比重 粘度（稀释后） 磨料粒径 磨料浓度 氧化钠含量（%）
11.00-12.00 ＞1.10 ＜10.0(mPa.s) 30~40(nm) > 30%
＜0.3
使用方法
1、规格配比为CMP浆料：水=1：5，也可根据实际工艺要求改变配比。
2、建议抛光流量200～250ml/min。
3、建议抛光压力200～250g/cm2。
南 通 海 迅 天 恒 纳 米 科 技 有 限 公 司
2
4、建议抛光温度35℃～40℃。
运输及保存
1、避光运输、保存、保质期一年，建议半年内使用。
2、运输与存放温度为5℃～45℃，25℃为最佳存放温度。
3、避免引入强电解质，避免金属、颗粒污染。
注意事项
1、产品避免在温度过低（低于5℃）的环境下储存，同时也不能在太阳光下
直接照射。
2、存放时不得出现温度的剧烈变化，温度变化不得过10℃。
3、为避免产生划伤，使用前应将产品先进行过滤处理；
4、夏天由于空气湿度较大，温度相对较高，因此抛光液不要敞口放置，而
且循环使用要加过滤装置。
5、产品在5℃以上，45℃以下保存，且避免环境温度骤升或者骤降；保存时
应避免与酸性或者强碱性物质接触。
包装规格
25Kg/桶
