水泵泵轴跳动标准及校直

合集下载

离心泵检修标准

离心泵检修标准

离心泵各零部件的检修标准一、离心泵泵轴1 、清洗并检查泵轴,泵轴应无裂纹,严重磨损等缺陷。

如已有磨损、裂纹、冲蚀等,应详细记录,并分析其原因。

2 、检测离心油泵泵轴直线度,其值在全长上应不大于 0.05mm 。

轴颈表面不得有麻点、沟槽等缺陷,表面粗糙度的最大允许值为0.8μm ,轴颈圆度和圆柱度误差应小于 0.02mm 。

3 、离心泵键槽中心线对轴中心线平行度误差应小于 0.03mm /100二、离心泵叶轮1 、清洗并检查各级叶轮表面,叶轮表面应无裂纹、磨损等缺陷,叶轮流道表面应光滑,且无结垢、毛刺,叶片应无裂纹、冲刷减薄等缺陷。

2 、检查各级叶轮吸入口和排出口密封环,应无松动,密封环表面光滑,无毛刺,表面粗糙度Ra 的最大允许值为0.8μm ,与叶轮装配间隙量应为 0.05~ 0.10 mm 。

以叶轮内孔为基准,检查叶轮径向跳动应不大于 0.05 mm 。

端面跳动不大于 0.04 mm 。

3 、叶轮与轴采用过盈配合,一般为 H7/h6 。

键与键槽配合过盈量为 0.09~ 0.12 mm ,装配后,离心泵键顶部间隙量就为 0.04~ 0.07 mm 。

4 、叶轮须作静平衡。

三、离心泵泵头、泵壳及导叶轮1 、清洗并检查各级叶轮,应无磨损、裂纹、冲蚀等缺陷。

2 、离心泵导叶轮的防转销应无弯曲、折断和松动。

泵头、泵壳密封环表面应无麻点、伤痕、沟槽,表面粗糙度 Ra 的最大允许值为0.8μm ,密封环与泵头、离心泵泵壳装配间隙量为 0.05~ 0.10 mm ,密封环应不松动。

3 、以离心泵泵头、离心泵泵壳止口为基准,测量密封环内孔径向圆跳动,其值不大于 0.50 mm ,端面圆跳动应不大于 0.04 mm 。

4 、测量离心泵泵头、泵壳密封环与其装配密封环之间的间隙量,其值应在 0.50~ 0.60 mm 之间。

四、离心泵节流轴封1 、清洗并检查节流轴封表面,其上应无裂纹、偏磨等缺陷,表面粗糙度 Ra 的最大允许值为0.8μm ;2 、离心泵节流轴封与泵体采用 H7/p6 配合。

水泵晃动瓢偏测量及调整

水泵晃动瓢偏测量及调整

水泵转子晃动产生的原因
轴套1
轴套2
并帽将轴套并紧后,下部张
前面讲泵轴弯曲,可以用转子晃动调整过口来闭,合 其实就是利 用这个原理把泵轴给反方向“拉”过来。
在并帽将轴套旋紧后,下部张口闭合,从而拉动泵轴使之 产生弯曲。
由图可见,晃动度最大点所在相位为自由状态时轴套 接触点所在相位。
水泵转子晃动调整
晃度、弯曲度测量要求
5、百分表使用前检查:表杆与轴接触部位与表杆采用螺纹连接,使用前 检查是否松动。百分表架好后手提表杆并轻轻放回2~3次,读数不变。 6、百分表小针(单位mm)尽量在量程中间部位,大针(单位0.01mm) 通常指在50,也可以指在0位,甚至熟练后,任意位置都行。 大针与小针读数尽量对应。如:小针正对某数值,大针应尽量在0位;小 针在两数之间,也应该根据偏离程度,调整大针在合适读数。这样方便 记录实际读数,尤其当测量转子晃动时,可能数值较大。
3、检查轴套1和轴套端面接 触,说明轴套2端面与轴心线不垂直或不平。
触情况。
3)如果轴套1端面部分接触,轴套2整圈接
触,说明轴套1端面与轴心线不垂直或不平。
参考资料
晃动、瓢偏的定义及部分图,来自: 中国电力出版社《热力设备检修基础工艺》
瓢偏测量采用两块表消除轴向窜动的原理
表1:理想数据
编号:
1
百分表a
水泵转子晃动产生的原因
以两轴套配合为例
轴套1
轴套2
端面与轴心线不垂直,自由 状态时存在张口
叶轮与轴套或者轴套与轴套之间配合时,有1个或2个端面 与轴心线不垂直,或者某个轴套端面不平。如上图所示, 在并帽未并紧时,两边轴套处于自由状态,如果轴是直的 且轴套完全是圆的,那么此时测量晃动度应该接近为零。

水泵检修基础知识

水泵检修基础知识

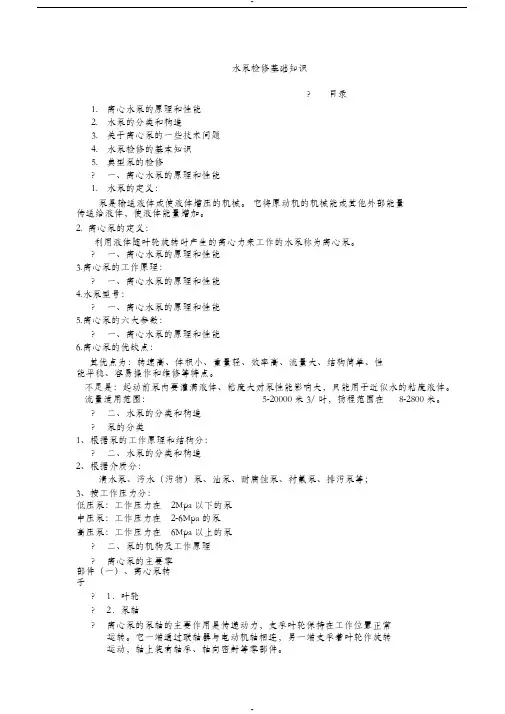

水泵检修基础知识? 目录1.离心水泵的原理和性能2.水泵的分类和构造3.关于离心泵的一些技术问题4.水泵检修的基本知识5.典型泵的检修?一、离心水泵的原理和性能1.水泵的定义:泵是输送液体或使液体增压的机械。

它将原动机的机械能或其他外部能量传送给液体,使液体能量增加。

2.离心泵的定义:利用液体随叶轮旋转时产生的离心力来工作的水泵称为离心泵。

?一、离心水泵的原理和性能3.离心泵的工作原理:?一、离心水泵的原理和性能4.水泵型号:?一、离心水泵的原理和性能5.离心泵的六大参数:?一、离心水泵的原理和性能6.离心泵的优缺点:其优点为:转速高、体积小、重量轻、效率高、流量大、结构简单、性能平稳、容易操作和维修等特点。

不足是:起动前泵内要灌满液体、粘度大对泵性能影响大,只能用于近似水的粘度液体。

流量适用范围:5-20000 米 3/ 时,扬程范围在8-2800 米。

?二、水泵的分类和构造?泵的分类1、根据泵的工作原理和结构分:?二、水泵的分类和构造2、根据介质分:清水泵、污水(污物)泵、油泵、耐腐蚀泵、衬氟泵、排污泵等;3、按工作压力分:低压泵:工作压力在2Mpa 以下的泵中压泵:工作压力在2-6Mpa 的泵高压泵:工作压力在6Mpa 以上的泵?二、泵的机构及工作原理?离心泵的主要零部件(一)、离心泵转子?1.叶轮?2.泵轴?离心泵的泵轴的主要作用是传递动力,支承叶轮保持在工作位置正常运转。

它一端通过联轴器与电动机轴相连,另一端支承着叶轮作旋转运动,轴上装有轴承、轴向密封等零部件。

?由于泵轴用于传递动力,且高速旋转,在输送清水等无腐蚀性介质的泵中,一般用45#钢制造,并且进行调质处理。

在输送盐溶液等弱腐蚀性介质的泵中,泵轴材料用40Cr,且调质处理。

在防腐蚀泵中,即输送酸、碱等强腐蚀性介质的泵中,泵轴材质一般为 1Crl8Ni9 或 1Crl8Ni9Ti 等不锈钢。

?3.轴套?轴套的作用是保护泵轴,使填料与泵轴的摩擦转变为填料与轴套的摩擦。

水泵维修装配及中心校正

水泵维修装配及中心校正

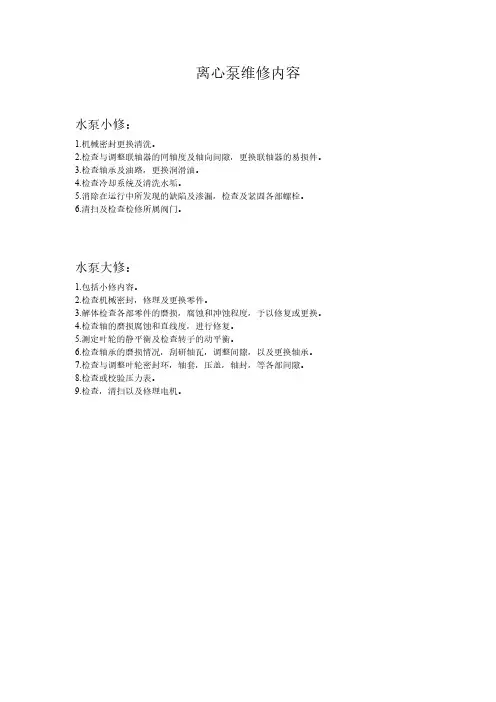

离心泵维修内容水泵小修:1.机械密封更换清洗。

2.检查与调整联轴器的同轴度及轴向间隙,更换联轴器的易损件。

3.检查轴承及油路,更换润滑油。

4.检查冷却系统及清洗水垢。

5.消除在运行中所发现的缺陷及渗漏,检查及紧固各部螺栓。

6.清扫及检查检修所属阀门。

水泵大修:1.包括小修内容。

2.检查机械密封,修理及更换零件。

3.解体检查各部零件的磨损,腐蚀和冲蚀程度,予以修复或更换。

4.检查轴的磨损腐蚀和直线度,进行修复。

5.测定叶轮的静平衡及检查转子的动平衡。

6.检查轴承的磨损情况,刮研轴瓦,调整间隙,以及更换轴承。

7.检查与调整叶轮密封环,轴套,压盖,轴封,等各部间隙。

8.检查或校验压力表。

9.检查,清扫以及修理电机。

单级双吸离心泵的拆装 解体步骤 1、分离泵壳 1) 拆除联轴器销子,将水泵与电机脱离 2) 拆下泵结合面螺栓及销子,使泵盖与下部的泵体分离,然后把填料压盖卸下 3) 拆开与系统有连接的管路(如空气管、密封水管等),并用布包好管接头,以防止落入杂物 2、吊出泵盖 检查上述工作已完成后,即可吊下泵盖。

起吊时应平稳,并注意不要与其它部件碰磨 3、吊转子 1) 将两侧轴承体压盖松下并脱开 2) 用钢丝绳拴在转子两端的填料压盖处起吊,要保持平稳、安全。

转子吊出后应放在专用的支架上,并放置牢靠 4、转子的拆卸 1) 将泵侧联轴器拆下,妥善保管好连接键 2) 松开两侧轴承体端盖并把轴承体取下,然后依次拆下轴承紧固螺母、轴承、轴承端盖及挡水圈 3) 将密封环、填料压盖、水封环、填料套等取下,并检查其磨损或腐蚀的情况 4) 松开两侧的轴套螺母,取下轴套并检查其磨损情况,必要时予以更换 5) 检查叶轮磨损和汽蚀的情况,若能继续使用,则不必将其拆下。

如确需卸下时,要用专门的拉力工具边加热边拆卸,以免损伤泵轴 装配顺序 1、转子组装 1) 叶轮应装在轴的正确位置上,不能偏向一侧,否则会造成与泵壳的轴向间隙不均而产生摩擦。

轴弯曲测量和校直

轴弯曲测量和校直

轴弯曲测量与校正教学目的通过对轴弯曲测量及校直理论学习与实际操作,使学员掌握轴弯曲测量及校直的方法、步骤。

能够进行一般的轴弯曲测量,绘制轴弯曲曲线图,确定轴弯曲的最大弯曲点位置和弯曲值。

并根据轴弯曲的情况选择适当的校直方法进行一般的校直工作。

教学方法通过模拟弯曲轴,理论与实际相结合,讲述轴弯曲测量、校直的方法、过程和操作要点。

教学内容•轴弯曲测量前的检查----对轴进行清扫,外观检查,判断轴的基本情况。

•轴弯曲的测量----正确使用百分表测量、记录转轴各段截面跳动情况,计算绘制截面弯曲向量图,根据各截面弯曲向量图绘制弯曲曲线图,分析确定最大弯曲值及最大弯曲点位置。

直轴前的检查----对轴进行必要的金相检查,以进一步确定轴的整体情况,为直轴做好前期工作。

直轴的方法----机械加压直轴法;捻打直轴法;局部加热直轴法;局部加热加压直轴法;内应力松弛直轴法。

概述转动机械是发电厂设备组成的重要部分,如汽轮机、发电机、电动机、给水泵、循环水泵、凝结水泵、风机以及各类中低压水泵等。

这些设备运行性能的好坏,直接影响机组的经济性和安全性。

这些转动设备在发电厂占据着极其重要的地位。

而对这些转动设备最应引起重视的莫过于转轴,而最易出现问题的也恰恰在转动轴上。

此外,还有一些设备虽然不是转动机械,如阀门、设备的推拉机构等,这些设备中存在轴向承力的阀杆、推拉杆等,这些阀杆、推拉杆出现弯曲的几率也较大,实际检修中出现异常的几率会更高,轴、阀杆、推拉杆弯曲是发电厂设备设备故障较高的部件,转轴、阀杆、推拉杆一般精度较高,价值较大,出现弯曲修复的必要性很高。

在我们现场可进行操作的一般为弯曲情况测量和中小型水泵泵轴、阀杆、推拉杆的校直。

一、轴弯曲测量前的外观检查对拆卸后的泵轴、阀杆、推拉杆等表面进行外观检查时,一般情况下不需要特意加以修整,只需要清除油污,用细砂布打光,对有拉毛或有毛刺的地方用什锦铿修整光滑,使泵轴清洁即可。

检查是否有沟痕,轴颈表面是否有擦伤、碰痕,如果有,则应专门进行修整。

水泵和电机联轴器的找正、对中方法

水泵和电机联轴器的找正、对中方法

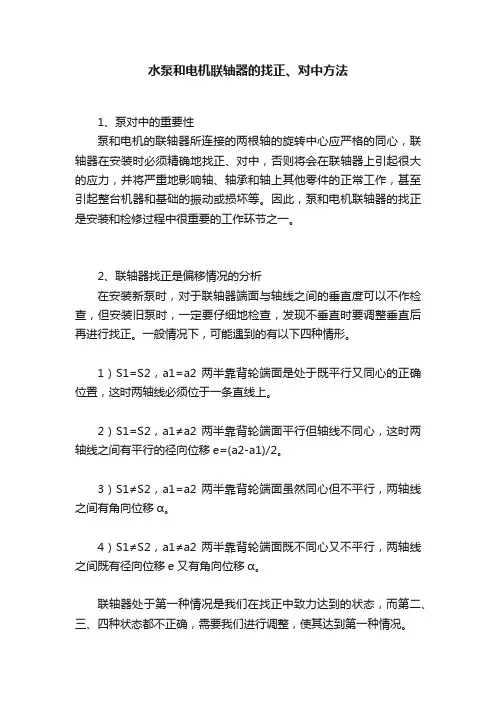

水泵和电机联轴器的找正、对中方法1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心,联轴器在安装时必须精确地找正、对中,否则将会在联轴器上引起很大的应力,并将严重地影响轴、轴承和轴上其他零件的正常工作,甚至引起整台机器和基础的振动或损坏等。

因此,泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。

2、联轴器找正是偏移情况的分析在安装新泵时,对于联轴器端面与轴线之间的垂直度可以不作检查,但安装旧泵时,一定要仔细地检查,发现不垂直时要调整垂直后再进行找正。

一般情况下,可能遇到的有以下四种情形。

1)S1=S2,a1=a2 两半靠背轮端面是处于既平行又同心的正确位置,这时两轴线必须位于一条直线上。

2)S1=S2,a1≠a2 两半靠背轮端面平行但轴线不同心,这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3)S1≠S2,a1=a2 两半靠背轮端面虽然同心但不平行,两轴线之间有角向位移α。

4)S1≠S2,a1≠a2 两半靠背轮端面既不同心又不平行,两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中致力达到的状态,而第二、三、四种状态都不正确,需要我们进行调整,使其达到第一种情况。

在安装设备时,首先把从动机(泵)安装好,使其轴线处于水平位置,然后再安装主动机(电机),所以找正时只需要调整主动机,即在主动机(电机)的支脚下面加调整垫面的方法来调节。

3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法,根据测量工具不同可分为:1)利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度,这种方法适用于弹性联接的低转速、精度要求不高的设备。

2)利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况,这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

注意:1)在用塞尺和刀形尺找正时,联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

水泵和电机联轴器的找正、对中方法

水泵和电机联轴器的找正、对中方法1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心,联轴器在安装时必须精确地找正、对中,否则将会在联轴器上引起很大的应力,并将严重地影响轴、轴承和轴上其他零件的正常工作,甚至引起整台机器和基础的振动或损坏等。

因此,泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。

2、联轴器找正是偏移情况的分析在安装新泵时,对于联轴器端面与轴线之间的垂直度可以不作检查,但安装旧泵时,一定要仔细地检查,发现不垂直时要调整垂直后再进行找正。

一般情况下,可能遇到的有以下四种情形。

1)S1=S2,a1=a2 两半靠背轮端面是处于既平行又同心的正确位置,这时两轴线必须位于一条直线上。

2)S1=S2,a1≠a2 两半靠背轮端面平行但轴线不同心,这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3)S1≠S2,a1=a2 两半靠背轮端面虽然同心但不平行,两轴线之间有角向位移α。

4)S1≠S2,a1≠a2 两半靠背轮端面既不同心又不平行,两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中致力达到的状态,而第二、三、四种状态都不正确,需要我们进行调整,使其达到第一种情况。

在安装设备时,首先把从动机(泵)安装好,使其轴线处于水平位置,然后再安装主动机(电机),所以找正时只需要调整主动机,即在主动机(电机)的支脚下面加调整垫面的方法来调节。

3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法,根据测量工具不同可分为:1)利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度,这种方法适用于弹性联接的低转速、精度要求不高的设备。

2)利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况,这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

注意:1)在用塞尺和刀形尺找正时,联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

水泵机组同轴度的测量与校正

水泵机组同轴度的测量与校正水泵机组同轴度的测量与校正状元水厂项慧均摘要:本文主要是根据状元水厂的水泵机组的特点,叙述联轴器的配合偏差、机泵同轴度测量误差产生的原因及解决方法、主要以叙述水泵机组同轴度的测量和校正方法为主。

关键词:配合偏差,同轴度,联轴器,轴向窜动,径向偏差,轴向偏差,不同心度,不平行度。

前言:水泵机组的同轴度是指水泵轴和电机轴的装配偏差,而联轴器是电机和水泵传动的联接部件,机泵的配合偏差也就是联轴器的配合偏差,联轴器装配后都存在着配合偏差,联轴器的配合偏差过大会造成水泵机组的振动增大,是影响轴承、联轴器损坏的主要原因,因此,为了减少水泵机组的振动,就必须减少联轴器的配合偏差,把偏差调整到允许的范围内,才能有效地保证机组的机械寿命,在机泵的运行过程中,因机组自身的振动或基础与管路的沉降等等原因都会造成联轴器配合偏差变化,所以定期对水泵机组同轴度的测量与校正是机泵维护中的重要项目。

一. 联轴器配合偏差的介绍。

联轴器配合的偏差有三种:径向偏差、轴向偏差、角向偏差,径向偏差是指联轴器的两个圆心之间的偏差,可用不同心度来表示,轴向偏差是指两配合面之间的距离与标准配合距离之间的偏差,同轴度测量中用联轴器的间距来表示,间距的测量较简单,用游标尺可直接测量出来,由于轴向偏差的精度要求较低(误差为±3mm),且基座的沉降或设备的振动基本上不影响间距的变化,即使偏差超值校正也简单,所以在同轴度测量中以测量径向偏差和角向偏差为主,角向偏差是指联轴器两端面与平行端面的角度偏差,角向偏差可用机泵轴心的不平行度来表示,定义为在轴向的一米的距离上的与基准轴中心线的偏差值。

由于习惯上把联轴器的角向偏差称为机泵同轴度中的轴向偏差,所以此本文也依照习惯在接下来叙述中把联轴器的角向偏差称为“轴向偏差”,联轴器的轴向偏差用联轴器的间距来表示。

二. 机泵同轴度测量的误差原因分析状元水厂以前测同轴度的方法是习惯上用一只百分表对联轴器的径向和轴向进行测量,往往在同一时间里多次测量的值都存在较大的偏差,而且数值有时为正偏差有时为负偏差,即使后来用激光校正仪来测,在同一时间里多次测量的值都存在偏差,因测量值不准,就无法校正机泵的同轴度。

水泵动平衡标准

水泵动平衡标准的重要性及实施一、引言水泵作为工业生产和民用设施中的重要设备,其运行稳定性和效率对于保障生产和生活具有重要意义。

然而,由于水泵转子在制造、安装和运行过程中可能产生的质量不平衡,会导致水泵振动、噪声和性能下降。

因此,对水泵进行动平衡检测和校正显得尤为重要。

本文将围绕水泵动平衡标准展开探讨,分析其重要性及实施情况,以期为水泵行业的发展提供参考。

二、水泵动平衡标准概述水泵动平衡标准是指对水泵转子进行动平衡检测和校正时所遵循的技术规范和要求。

其目的是确保水泵转子在运行过程中具有良好的平衡性能,降低振动、噪声和能耗,提高水泵的使用寿命和效率。

水泵动平衡标准通常包括以下几个方面:1. 平衡等级:根据水泵转子的使用场合和要求,制定不同的平衡等级,以确保水泵在不同的工作环境下都能保持良好的性能。

2. 检测方法:规定水泵转子动平衡的检测方法,包括振动测量法、影响系数法等,以确保检测结果的准确性和可比性。

3. 校正方法:根据检测结果,制定相应的校正方法,如去重法、加重法等,以消除转子的质量不平衡。

4. 验收标准:制定水泵转子动平衡后的验收标准,包括振动值、噪声值等,以确保水泵转子达到规定的平衡要求。

三、水泵动平衡标准的重要性1. 提高水泵性能:通过实施水泵动平衡标准,可以降低水泵的振动和噪声,减少能耗,提高水泵的效率和性能。

这对于提高工业生产和民用设施的运行效率具有重要意义。

2. 延长使用寿命:遵循水泵动平衡标准可以及时发现和消除水泵转子的质量不平衡,从而避免由此引起的设备损坏和维修费用。

同时,良好的平衡性能有助于减少水泵的磨损和老化,延长其使用寿命。

3. 保障安全生产:实施水泵动平衡标准可以降低因水泵振动过大导致的安全事故风险,如设备损坏、泄漏等。

这对于保障工业生产和民用设施的安全运行至关重要。

4. 促进节能环保:达到水泵动平衡标准的水泵具有较低的能耗和排放,有助于实现节能减排和绿色环保的目标。

这符合当前全球倡导的可持续发展理念。

水泵各部件检修标准

水泵各部件检修标准检检修修内内容容及及其其精精度度一、轴1、轴不应有腐蚀、裂纹等缺陷2、轴颈的圆度、柱度公差应小于其直径的公差一半3、轴上的键槽中心线对轴中心线偏斜不应超过0.03 mm/100mm4、键与键槽结合紧密,不许加垫5、轴的两端及轴套部位径向跳动<0.04mm二、轴套1、轴套端面的不垂直度不大于0.025mmpumpvip2、新轴套表面光洁度0.8,旧轴套表面光洁度不低于1.6方可使用3、轴套与轴配合h4、轴套装到轴上,表面全跳动不大于0.06 mm.三、轴承1、轴承与轴采用k6配合2、有下列情况之一者轴承报废1)内外圈滚道剥落,严重磨损,内外圈有裂纹2)滚珠失圆或表面剥落,有裂纹3)保持架磨损严重4)转动时有杂音和振动,停止时有制动现象及倒退反转5)轴承的配合间隙不超过规定游隙的最大值3、轴承采用沸水或采用100~120℃左右机油油浴加热装上,禁止火焰直接加热四、叶轮1、更换的新叶轮必须动平衡试验合格2、对出现明显腐蚀的叶轮需重新做动平衡试验方可使用3、叶轮不得有裂纹或前后辐板变形等缺陷4、叶轮吸入口侧口环跳动不大于0.08mm ,副叶轮口环径向跳动不大于0.10mm5、吸入叶轮口环间隙0.4~0.8 mm,副叶轮口环间隙0.6~1.0mm五.检修离心泵填料压盖时的标准1.填料压盖端面必须轴垂直。

2.填料压盖与轴套直径间隙0.75~1.0mm。

3.填料压盖外径与填料箱间隙0.1~0.15mm。

4.机械密封压盖胶垫要高于接触面1.50~2.50mm。

六、检修离心泵轴承时的标准1.椭圆度和轴径锥度不能大于轴直径的千分之一。

2.轴径表面的粗糙度Ra<1.6um。

3.轴径与轴瓦的接触面积不应小于60°~90°范围,它的表面不应有腐蚀痕迹。

4.外壳与轴承应紧密接触。

5.轴瓦不能有裂纹、砂眼、金属削等。

6.轴承盖与轴瓦之间的紧力不小于0.02~0.04mm。

7.滚珠轴承的外径与轴承箱内壁不能接触。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水泵泵轴跳动标准及校直
1)轴颈的锥度与椭圆度不大于轴径的1/2000。

但最大不得超过0.05mm,且表面不得有伤痕。

2)轴弯曲超过允许值可采用机械法或加热法进行校直。

轴允许跳动值如下表所示(单位:mm):
2、泵轴的校直方法
1)冷直法
(1)利用手摇螺旋压力机校直
轴径较小及弯曲较大时,可采用此法。

首先将轴放在三角缺口块内架住,或放在机床上利用顶针顶住轴的两端,然后将轴弯曲的凸面顶点朝上。

用螺旋压力机压住凸起顶点,向下顶压,直到轴校直为止。

(2)利用捻棒敲打校直
轴径较大及弯曲较小时,可以采用此法。

这个方法是利用捻棒来冷打轴的弯曲凹面,使轴在此处表面延伸而较直。

捻棒应由硬度低于泵轴硬度的材料制成,或在硬度高的材料上镶铜套,捻棒的边缘必须有园角。

在直轴时,将轴的凹面朝上,并支持住最大弯曲的凸面顶点。

在两端用拉紧装置向下加压,然后利用1-2公斤重的锤子敲打捻棒,使轴的凹面材料受敲打而延伸。

捻打时,先自最低凹面中央进行敲打,逐渐移向两侧,并沿圆周三分之一的弧面上进行,但越往中央敲打密度应当越大。

轴的校直量与敲打次数通常成正比。

注意最初敲打时,轴校直较快,以后较慢。

敲打时应注意掌握捻棒,勿损伤轴的表面。

(3)用螺旋千斤顶较直
当轴的弯曲量不大时(为轴长的1%以下),可以在冷态下用螺旋千斤顶较直。

在矫直时,考虑到轴的回弹,要过矫一些,才能保证矫正后的轴比较正直。

这种方法的精度可达到每米0.05-0.15毫米。

(4)用钢丝绳矫直
2)局部加热法
将弯曲的凸面朝上,在周围用石棉布包扎,然后用喷灯或气焊急热。

加热温度约比材料临界温度低100℃左右。

急热后,由于金属产生塑性变形,使其表面长度缩短,在冷却后虽有所拉伸,但已不能恢复原
始状态了,从而造成与原始弯曲方向相反的反弯曲,使凸面平坦而达到直轴目的。

如在凹面加温火助其热胀伸长,则效果更好。

加热方法,应匀速、等距(距轴面20毫米左右),从中心向外旋出,然后由外向中心旋入,以保持温度均匀。

加热面积与形状用轴向开口(轴向长而径向短)方法加热,使径向方位温度均匀,使轴不易产生扭曲。

而用径向开口(径向长而轴向短)方法加热时,直轴效果显著。

校直时,先将轴平放在两支承上,使弯曲部分凸面向上,并在轴的最大弯曲处用湿石棉布包扎。

此石棉布轴向开口0.15d×0.2d或径向开口0.35d×0.2d(d为轴的直径)的长方形口,然后在开口处用氧乙炔焰加热3-5分钟(采用强力焊炬,并且使氧气压力增至4-5大气压),温度达到500-600℃后,用干燥的石棉布覆盖受热处,保温10-15分钟,最后用压缩空气吹,使之迅速冷却。

轴的弯曲变化情况可由百分表测量。

一次未能校直可以重复进行,校直后,轴应在加热处进行低温退火,即将轴转动并缓慢的加热至300-350℃,在此温度下保持一小时以上,然后用石棉布包扎加热处,使它缓慢地冷却到50-70℃,这样就可以消除内应力。

轴在校直过程中的变化量与轴本身的材料性能有关。

加热时,轴端的弯曲挠度逐渐增大到最大,这是由于凸部加热后金属膨胀所至。

冷却后,轴端的弯曲挠度逐渐减小到最小,这是由于凸部迅速冷却金属纤维缩短的结果。

3)内应力松弛法
原理是因为金属材料有松弛特性,即零件在高温下应力下降的同时,零件的弹性变形量减少而塑性变形量的比重增加,这时若加上一定方向的载荷,便可控制它的变形方向与大小。

当解除载荷后,由于它以塑性变形为主,所以回弹很少,从而达到直轴的目的。

加热的工具多用感应线圈,直轴后也应进行退火处理。

此法多用于大轴上。

4)机械加热直轴法
预先将轴固定,凸面朝上,然后用外加载荷将弯曲轴向下压,在凸面造成压缩应力,然后再在凹面处加热,亦可直轴。

此法仅适用于弯曲度较小的轴。
