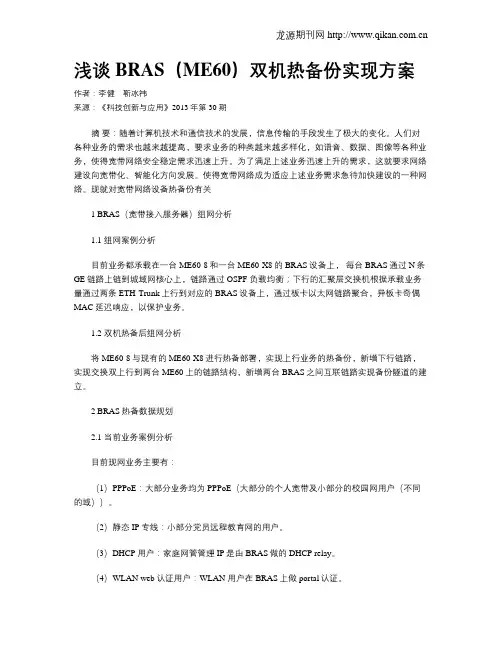

浅谈BRAS(ME60)双机热备份实现方案
浅谈BRAS（ME60）双机热备份实现方案作者：李健靳冰祎来源：《科技创新与应用》2013年第30期摘要：随着计算机技术和通信技术的发展，信息传输的手段发生了极大的变化。
人们对各种业务的需求也越来越提高，要求业务的种类越来越多样化，如语音、数据、图像等各种业务，使得宽带网络安全稳定需求迅速上升。
为了满足上述业务迅速上升的需求，这就要求网络建设向宽带化、智能化方向发展。
使得宽带网络成为适应上述业务需求急待加快建设的一种网络。
现就对宽带网络设备热备份有关1 BRAS（宽带接入服务器）组网分析1.1 组网案例分析目前业务都承载在一台ME60-8和一台ME60-X8的BRAS设备上，每台BRAS通过N条GE链路上链到城域网核心上，链路通过OSPF 负载均衡；下行的汇聚层交换机根据承载业务量通过两条ETH-Trunk上行到对应的BRAS设备上，通过板卡以太网链路聚合，异板卡奇偶MAC延迟响应，以保护业务。
1.2 双机热备后组网分析将ME60-8与现有的ME60-X8进行热备部署，实现上行业务的热备份，新增下行链路，实现交换双上行到两台ME60上的链路结构，新增两台BRAS之间互联链路实现备份隧道的建立。
2 BRAS热备数据规划2.1 当前业务案例分析目前现网业务主要有：（1）PPPoE：大部分业务均为PPPoE（大部分的个人宽带及小部分的校园网用户（不同的域））。
（2）静态IP专线：小部分党员远程教育网的用户。
（3）DHCP用户：家庭网管管理IP是由BRAS做的DHCP relay。
（4）WLAN web认证用户：WLAN 用户在BRAS上做portal认证。
现网版本：ME60-X8：V600R002C02SPC700 补丁SPC017，ME60-8：V100R005C02B01B 补丁SPC55。
2.2 热备数据规划根据现网情况，本次热备规划使用目前成熟的共享地址池+互联隧道方案进行部署，针对现网的静态、PPPoE用户、DHCP用户、WLAN业务实现热备。
华为交换机路由器常见开局配置指导
华为交换机路由器常见开局配置指导 5.3 配置网络互连互通 ..................................................... 51 5.3.1 通过快速向导配置实现上网 .......................................... 51 5.3.2 配置静态 IP 地址上网 .............................................. 56 5.3.3 配置 PPPoE 拨号上网 .............................................. 59 5.4 配置 DHCP 服务器 ..................................................... 61 5.5 映射内网服务器....................................................... 62 5.6 限速配置............................................................ 64 5.6.1 基于 IP 地址限速 ................................................. 65 5.6.2 基于内网用户限速................................................. 66 5.7 公网多出口配置....................................................... 69 5.7.1 基于源地址的多出口 ............................................... 69 5.7.2 基于目的地址的多出口 ............................................. 73 6 常见网络故障维护方法 ...................................................... 76 6.1 删除多余配置 ........................................................ 76 6.2 密码恢复............................................................ 77 6.2.1 Console 密码恢复 ................................................ 77 6.2.2 Telnet 密码恢复 ................................................. 77 6.2.3 Web 密码恢复.................................................... 77 6.3 信息采集............................................................ 77 6.4 本地端口镜像配置 ..................................................... 82 6.5 流量统计配置 ...................................................局配置指导
SecPath_防火墙双机热备典型配置
SecPath防火墙双机热备典型配置举例关键词：双机热备、主备模式、负载分担模式、数据同步、流量切换摘要：防火墙设备是所有信息流都必须通过的单一点，一旦故障所有信息流都会中断。
保障信息流不中断至关重要，这就需要解决防火墙设备单点故障问题。
双机热备技术可以保障即使在防火墙设备故障的情况下，信息流仍然不中断。
本文将介绍双机热备的概念、工作模式及典型应用等。
缩略语：目录1 特性简介 (3)1.1 双机热备的工作机制 (3)2 特性使用指南 (4)2.1 使用场合 (4)2.2 配置指南 (4)2.2.1 双机热备组网应用配置指南 (4)2.2.2 双机热备应用涉及的配置 (4)2.3 注意事项 (4)3 支持的设备和版本 (5)3.1 设备版本 (5)3.2 支持的设备 (5)3.3 配置保存 (5)4 配置举例 (6)4.1 典型组网 (6)4.2 设备基本配置 (9)4.2.1 其他共同配置： (9)4.3 双机热备业务典型配置举例 (9)4.3.1 透明模式＋主备模式 (9)4.3.2 透明模式＋负载分担模式 (14)4.3.3 路由模式＋主备模式 (17)4.3.4 路由模式＋负载分担模式 (19)4.3.5 路由模式＋主备模式＋支持非对称路径 (21)4.3.6 路由模式＋负载分担模式＋支持非对称路径 (27)4.3.7 动态路由模式组网 (32)5 相关资料 (33)1 特性简介双机热备在链路切换前，对会话信息进行主备同步；在设备故障后能将流量切换到其他备份设备，由备份设备继续处理业务，从而保证了当前的会话不被中断。
secpath防火墙具有多样化的组网方式，双机的组网应用也会很多种，本文试举几种双机热备的典型应用。
1.1 双机热备的工作机制互为备份的两台防火墙只负责会话信息备份，保证流量切换后会话连接不中断。
而流量的切换则依靠传统备份技术（如VRRP、动态路由）来实现，应用灵活，能适应各种组网环境。
负载分担模式双机热备典型配置举例
负载分担模式双机热备典型配置举例4.1 组网需求在图36所示的防火墙动态路由OSPF双机热备组网中，需要实现：∙ 通过配置等价路由，在主、备防火墙正常工作时，主、备防火墙可以负载分担内外网流量。
∙ 当其中一台防火墙故障或与两台交换机相连的某一条链路故障时，流量可以及时从两台防火墙切换至一台防火墙，从而保证新发起的会话能正常建立，当前正在进行的会话也不会中断，网络业务能够平稳运行。
图36 负载分担模式双机热备组网图4.2 配置思路为了使数据流量能够负载分担通过防火墙进行转发，需要使防火墙的路由度量值保持一致。
4.3 使用版本本举例是在U200-A R5135版本上进行配置和验证的。
4.4 配置注意事项∙ 双机热备只支持两台设备进行备份。
∙ 双机热备的两台设备要求硬件配置和软件版本一致，并且要求接口卡的型号与所在的槽位一致，否则会出现一台设备备份过去的信息，在另一台设备上无法识别，或者找不到相关物理资源，从而导致流量切换后报文转发出错或者失败。
∙ 在双机热备页面进行配置后，如果没有提交配置就单击<修改备份接口>按钮进入备份接口配置页面，则对双机热备页面进行的配置会丢失。
∙ 双机热备的两台设备上的备份接口之间可以通过转发设备（如：路由器、交换机、HUB）进行中转，但是必须保证经过转发设备后报文携带的Tag为备份VLAN的VLAN Tag。
4.5 配置步骤4.5.1 Firewall A的配置1. 通过Web方式配置(1)配置接口GigabitEthernet0/1、GigabitEthernet0/2接口的IP地址。
# 在导航栏中选择“设备管理> 接口管理”。
点击接口对应的编辑按钮“”，进入“接口编辑”配置页面。
# 配置接口工作在“三层”模式以及IP地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双机热备主备方式OSPF组网配置指导手册关键字：双机热备、主备、非抢占、物理接口、静态路由、OSPF目录1双机热备防火墙组网说明： (3)2主防火墙配置步骤： (4)2.1 配置接口地址 (6)2.2 配置安全区域 (8)2.3 配置双机热备 (9)2.4 配置接口联动 (12)2.5 配置NAT (12)2.6 配置OSPF动态路由协议 (16)2.7 配置NQA (19)2.8 配置静态缺省路由与TRACK 1绑定 (20)2.9 配置OSPF发布缺省路由 (21)3备防火墙配置步骤： (22)2.1 配置接口地址 (23)2.2 配置安全区域 (25)2.3 配置双机热备 (27)2.4 配置接口联动 (29)2.5 配置NAT (30)2.6 配置OSPF动态路由协议 (34)2.7 配置NQA (36)2.8 配置静态缺省路由与TRACK 1绑定 (37)2.9 配置OSPF发布缺省路由 (38)1 双机热备防火墙组网说明：组网说明：防火墙双机热备组网，主备非抢占模式，防火墙上行链路通过静态路由指向连接INTERNET网络，防火墙下行链路通过OSPF动态路由指向内部网络路由器。
业务要求：当网络“层三交换机”或“防火墙”或“层二交换机”某一个设备本身故障或某一条线路故障时，流量可以及时从主防火墙切换至备防火墙，保证网络应用业务不中断、平稳运行。
2 主防火墙配置步骤：1 配置PC IP地址192.168.0.3/24，连接管理防火墙：2 通过IE浏览器打开防火墙WEB管理界面，防火墙默认的管理IP地址192.168.0.1，默认的用户名：h3c，默认密码：h3c。
3 进入防火墙WEB管理界面，可以查看防火墙系统信息，包括版本信息等；4 单击“设备管理》基本配置》设备基本信息”修改防火墙名称为“FW1”，默认的防火墙名称是“H3C”；5单击“设备管理》服务管理”启用防火墙TELNET服务，用于远程命令行配置管理；6单击“用户管理》本地用户”新建、修改管理防火墙用户和用户密码；2.1 配置接口地址1 单击“设备管理》接口管理”，单击“修改”按钮，配置防火墙接口地址；2 配置接口G2/0，接口ip地址为10.1.1.253/24，配置完成后单击“确定”按钮；3 配置接口G2/2，接口ip地址为192.168.2.2/24，配置完成后单击“确定”按钮；4 配置接口G2/3，接口ip地址为192.168.3.2/24，配置完成后单击“确定”按钮；2.2 配置安全区域1 单击“设备管理》安全域”，单击“修改”按钮，配置防火墙接口加入安全区域；2 配置G2/2和G2/3接口加入Trust区域，配置完成后单击“确定”按钮；3 配置G2/0接口加入Untrust区域，配置完成后单击“确定”按钮；2.3 配置双机热备配置VRRP1 单击“高可靠性》VRRP”，单击接口G2/0“修改”按钮配置接口VRRP；2 单击“新建”按钮，配置“vrid”为101，配置“虚拟ip”为10.1.1.5；3 单击“修改”按钮配置VRID 101监视接口；4 单击“显示监视配置”，配置接口G2/0监视接口G2/2和接口G2/3；配置双机热备1 单击“高可靠性》双机热备”配置“使能双机热备功能”，备份类型为“不支持非对称路径”，备份接口为默认接口inner-ethernet0/1，配置完成后单击“确定”按钮；同时使用一根以太网线连接两台防火墙的“HA接口”（“HA接口”在防火墙的主控面板上）；2.4 配置接口联动1 单击“高可靠性》接口联动组”单击联动组1“修改”按钮配置接口联动：2 配置“联动组1”成员G2/0、G2/2、G2/3，配置完成后单击“确定”按钮；当联动组中其中之一的接口状态为DOWN，其它接口也被置为DOWN状态，保证联动组中所有接口状态一致。
2.5 配置NAT配置NAT策略1 单击“防火墙》ACL”配置NA T策略，单击“新建”按钮；2 配置“策略ID”为3001，配置完成后单击“确定”按钮；3 单击“策略3001”“修改”按钮，添加策略规则；4 单击“新建”按钮，添加策略规则；5 配置NA T策略规则，配置完成后单击“确定”按钮；此规则用于NA T，决定是否对网络流量做NAT 转换；6 单击“新建”按钮，配置第二条策略规则，，配置完成后单击“确定”按钮；此规则仍然用于NAT,与NQA配合使用，即将NQA的检测报文做NA T转换；7 配置完成后，单击“返回”按钮；配置NAT地址池1 单击“防火墙》NAT》动态地址转换”，单击“地址池》新建”按钮配置NAT地址池；2 配置“地址池索引”为1，开始ip地址10.1.1.101，结束ip地址10.1.1.200；配置完成后单击“确定”按钮；配置NAT与接口关联1 单击“地址转换关联》新建”按钮配置NAT与接口关联；2 配置“接口”为G2/0，“ACL”为3001，“地址转换方式”为PAT，“地址池索引”为1，“使能VRRP 关联”为101，配置完成后单击“确定”按钮；注意：接口配置VRRP后，必须配置“使能VRRP关联”；2.6 配置OSPF动态路由协议1 单击“网络管理》路由管理》OSPF”配置“启用OSPF协议”，单击“确定”按钮；2 单击“区域配置》新建”按钮配置OSPF区域ID和网段地址；3 配置“全局配置》OSPF区域配置”“区域ID”为0，“网段地址”为192.168.2.0/0.0.0.255和192.168.3.0/0.0.0.255；配置完成后单击“确定”按钮；4 单击“区域配置》更多选项”按钮配置“接口配置”，修改OSFP HELLO和DEAD间隔时间；5 配置接口2/2“HELLO间隔”为1秒，“DEAD间隔”为4秒；配置完成后单击“确定”按钮；6 配置接口2/2“HELLO间隔”为1秒，“DEAD间隔”为4秒；配置完成后单击“确定”按钮；2.7 配置NQA通过CONSOLE或者TELNET登录到设备命令行界面，默认的用户名/密码：h3c/h3c；配置NQA1 配置NQA entry；用于检测防火墙G2/0接口的VRRP状态，当VRRP状态为主时，NQA检测成功；当VRRP状态为备时，NQA检测失败；NQA与静态缺省路由、TRACK1配合使用，当NQA检测成功，静态缺省路由有效；反之，静态缺省路由无效；[FW1]nqa entry monitor_vrrp 1[FW1-nqa-monitor_vrrp-1-icmp-echo]display this#type icmp-echodestination ip 10.1.1.1 //配置检测的目的地址frequency 1000 //配置检测的间隔时间1000msnext-hop 10.1.1.1 //配置检测的下一跳地址probe count 1 //配置一次NQA测试中探测的次数probe timeout 1000 //配置检测的超时时间reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only //配置nqa检测失败触发条件，三次检测失败触发nqa检测失败route-option bypass-route //配置检测不经过路由表转发source interface GigabitEthernet2/2.10 //配置检测的源接口#return[FW1-nqa-monitor_vrrp-1-icmp-echo]配置NQA schedule配置TRACK NQA#track 1 nqa entry monitor_vrrp 1 reaction 1 //配置NQA与TRACK 1绑定#nqa schedule monitor_vrrp 1 start-time now lifetime forever//配置NQA测试的启动时间和持续时间#2.8 配置静态缺省路由与TRACK 1绑定当NQA检测成功，此路由有效；当NQA检测失败，此路由无效；#ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 track 1#2.9 配置OSPF发布缺省路由#ospf 1default-route-advertisearea 0.0.0.0network 192.168.2.0 0.0.0.255network 192.168.3.0 0.0.0.255#配置保存单击“设备管理》配置管理》配置保存”单击“确定”按钮保存配置；3 备防火墙配置步骤：1 通过CONSOLE口登录防火墙，修改防火墙管理接口ip地址为192.168.0.2/24；2 通过IE浏览器打开防火墙WEB管理界面，防火墙的管理IP地址为192.168.0.2，默认的用户名：h3c，默认密码：h3c。
3 单击“设备管理》基本配置》设备基本信息”修改防火墙名称为“FW2”，默认的防火墙名称是“H3C”；4 单击“设备管理》服务管理”启用防火墙TELNET服务，用于远程命令行配置管理；5 单击“用户管理》本地用户”新建、修改管理防火墙用户和用户密码；2.1 配置接口地址1 单击“设备管理》接口管理”，单击“修改”按钮，配置防火墙接口地址；2 配置接口G2/0，接口ip地址为10.1.1.252/24，配置完成后单击“确定”按钮；3 配置接口G2/2，接口ip地址为192.168.2.1/24，配置完成后单击“确定”按钮；4 配置接口G2/3，接口ip地址为192.168.3.1/24，配置完成后单击“确定”按钮；2.2 配置安全区域1 单击“设备管理》安全域”，单击“修改”按钮，配置防火墙接口加入安全区域；2 配置G2/2和G2/3接口加入Trust区域，配置完成后单击“确定”按钮；3 配置G2/0接口加入Untrust区域，配置完成后单击“确定”按钮；2.3 配置双机热备配置VRRP1 单击“高可靠性》VRRP”，单击接口G2/0“修改”按钮配置接口VRRP；2 单击“新建”按钮，配置“vrid”为101，配置“虚拟ip”为10.1.1.5；3 单击“修改”按钮配置VRID 101监视接口；4 单击“显示监视配置”，配置接口G2/0监视接口G2/2和接口G2/3；配置双机热备1 单击“高可靠性》双机热备”配置“使能双机热备功能”，备份类型为“不支持非对称路径”，备份接口为默认接口inner-ethernet0/1，配置完成后单击“确定”按钮；同时使用一根以太网线连接两台防火墙的“HA接口”（“HA接口”在防火墙的主控面板上）；2 等待约30秒，单击“高可靠性》双机热备”，可以看到双机热备的当前状态为“同步运行”，说明两台防火墙双机热备配置正确，并且HA接口已经联通；2.4 配置接口联动1 单击“高可靠性》接口联动组”单击联动组1“修改”按钮配置接口联动：2 配置“联动组1”成员G2/0、G2/2、G2/3，配置完成后单击“确定”按钮；当联动组中其中之一的接口状态为DOWN，其它接口也被置为DOWN状态，保证联动组中所有接口状态一致。
