Zemax光学设计：Petzval物镜的设计实例
Zemax光学设计：Petzval物镜的设计实例引言：Petzval物镜，它是由两个被空气分离的正透镜组构成。
1839年Joseph Petzval 设计了这个著名的“照相物镜”。
其前组是一个双胶合，后组是一个双分离，两者之间有一个光圈。
前组可以很好地校正球差，但会引入彗差。
彗差由后组校正，光阑位置校正了大部分像散。
然而，这会导致额外的场曲和晕影。
因此，FOV限制在30度以内。
f/3.6的f值是可以实现的，这比当时的其他镜头要快得多。
Petzval首次根据光学定律计算透镜的组成，而之前的光学系统则是根据经验进行磨制和抛光的。
为了计算，奥地利大公路易（炮兵司令）向匹兹瓦提供了8名炮兵和3名下士，因为火炮是进行数学计算的少数职业之一。
1.Seidel分析双片式物镜的局限性在于单组元件无法校正像散，这大大限制了它的视场角范围。
在光阑上的薄透镜组的像散为：即其总是不为零。
因此，只有一些透镜组不在光阑上，才能校正像散。
因此，两个分离的透镜组可以用于产生等量反向的像散。
这两个透镜组不一定是单透镜，也可以是消色差双片式或者更复杂的透镜组。
若我们假设光阑在第一个透镜组上，第二个透镜组和它相距一段距离，那么会有光阑平移效应。
只要第二个透镜组没有完全校正球差和彗差，那么平移第二个透镜组远离光阑一定距离，就可以产生足够的像散来校正第一个透镜组的像散。
我们可以得到任意的一个像散值S3，但是两个正透镜组都会对场曲产生贡献，即Petzval 物镜的 Petzval 和总是正值。
这意味着像面总是朝向镜头弯曲。
通常，我们想要零像散，则让总的S3为零，场曲会使子午和弧矢像重合于弯曲的像面上。
但是，还有其他选择，由弧矢像差，只要S3=-S4，我们就可以使弧矢像面为平面。
而且，若让S3=-S4/3，则就可以使子午像面为平面。
在设计 Petzval 镜头中有一个很好的准则，那就是让前组(A)的光焦度为K /2，后组（B）的光焦度为K，为保证总光焦度为K，让它们之间的距离为1/K。
Zemax光学设计
应用光学谭峭峰tanqf@清华大学精密仪器系光电工程研究所Zemax光学设计商用光学软件：Zemax, Oslo, Code V (成像)TracePro, ASAP, LightTools(照明)FRED, Virtual Lab等Zemax是一套综合性的光学设计仿真软件，它将实际光学系统的设计概念、优化、分析、公差以及报表整合在一起。
Zemax不只是透镜设计软件而已，更是全功能的光学设计分析软件，具有直观、功能强大、灵活、快速、容易使用等优点。
可仿真Sequential 和Non-Sequential 的成像系统和非成像系统。
Zemax的界面设计得比较容易被使用，稍加练习就能很快地进行交互设计。
大部分Zemax的功能都用选择弹出或下拉式菜单来实现。
抛物面镜1抛物面镜2棱镜中阶梯光栅二维色散像面入射孔高分辨率中阶梯交叉色散光路Zemax不能教你如何去进行镜头或光学系统的设计。
Zemax程序在进行光学系统的设计和分析的时候，可以做许多事情，但是设计者仍然是你。
Zemax不能完全代替工程实践。
在一个设计完成之前，必须对软件所得的计算结果进行检查，以判断结果是否合理。
设计实例一：单透镜设计参数要求：F/#＝4，f′=100mm，可见光，材料：BK7确定单位确定口径确定波长确定视场镜头数据编辑初始界面初步设计，注意符号规则全面反映细光束和宽光束的成像质量。
以光线在理想像面的交点和主光线在理想像面上交点间的距离，可以看出理想像面上像的最大弥散范围。
像面到光线与光轴交点之间的距离，仅用于旋转对称系统。
由于像差很大，传函计算结果不可信。
优化设置变量设置评价函数设计实例二：双胶合透镜设计参数要求：F/#＝4，f′=100mm，可见光，材料：BK7和SF1优化策略建议在设计的初期，优化时不需要追迹所有的视场和波长以节省计算时间。
使用视场点平衡（选择合适的视场点数目，划分为等面积的圆环，小视场：0和1；中视场：0、0.7和1；大视场：0，0.577，0.816和1）。
ZEMAX光学设计报告

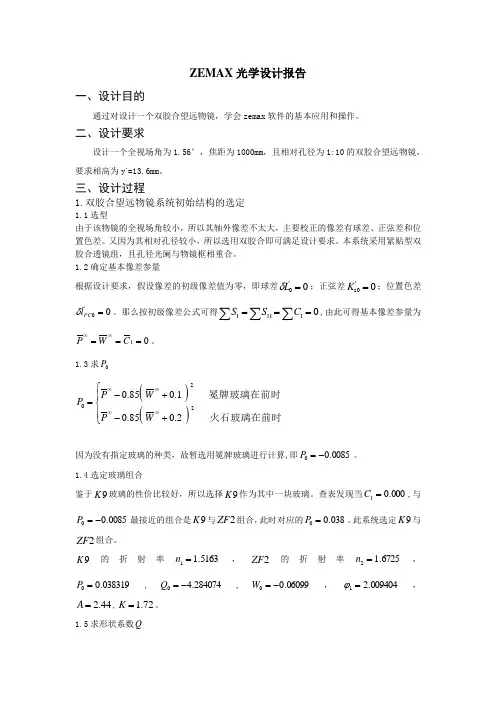

ZEMAX 光学设计报告一、设计目的通过对设计一个双胶合望远物镜，学会zemax 软件的基本应用和操作。
二、设计要求设计一个全视场角为1.56°，焦距为1000mm ，且相对孔径为1:10的双胶合望远物镜，要求相高为y `=13.6mm 。
三、设计过程1.双胶合望远物镜系统初始结构的选定1.1选型由于该物镜的全视场角较小，所以其轴外像差不太大，主要校正的像差有球差、正弦差和位置色差。
又因为其相对孔径较小，所以选用双胶合即可满足设计要求。
