数字测图完整版考试必考

1、地物：指地球表面的固定物体，如建筑物、道路、河流、森林等； 2、地貌：指地表面各种高低起伏形态，如高山、深谷、陡砍、悬崖峭壁、雨裂冲沟等。 3、地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。 4、若在图上仅表示地物，不表示地貌，则称其为平面图 5、地图：较大范围内，采用特殊投影，顾忌地球曲率的影响编制的图。 6、地图是现实世界的模型,它按照一定的比例和投影原则、有选择地将复杂三维现实世界的某些内容投影到二维平面媒介上,并用符号将这些内容要素表现来。 7、专题地图着重表示自然现象或社会现象中的某一种或几种要素的地图。 8、地形图的分类 按内容：普通地图、专题图 按比例尺：大比例尺：1：500---1：5000、中比例尺：1：1万---1：10万、小比例尺：1：20万---1：100万 9、大比例尺地形图的测图方法：传统测图，数字测图，航空摄影测图 10大比例尺测图：测区范围较小，精度要求较高 传统测图：平板仪测图 数字测图：全站仪野外数字测图、GPS RTK野外数字测图 航空摄影测图---大、中比例尺 11、地形图分幅与编号 梯形分幅: 国际分幅编号：100万，50万～10万，5万～1完 新标准分幅编号：100万为基础，十位码编号 矩形分幅：坐标编号，流水号，行列号，基础图号法（看课件

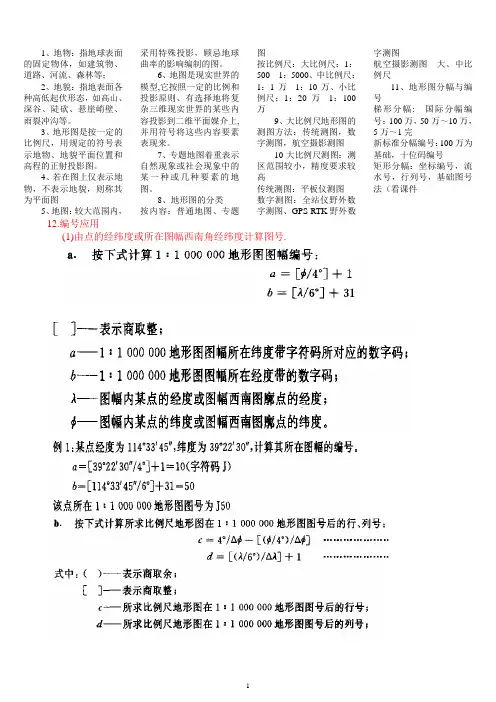

12.编号应用 (1)由点的经纬度或所在图幅西南角经纬度计算图号. (2) 由图号计算图幅西南角的经纬度 13、地形图图式：国家统一规定的用来表示地物地貌的符号和注记。分类：地物符号，地貌符号，注记符号 地物符号：用来表示地物的类别、形状、大小及其位置。 地貌符号------等高线 注记符号：用文字、数字或特定符号对地物地貌加以说明 14、国家统一平面坐标系：1980，2000国家大地坐标系，6度、3度分带。独立坐标系统：小区域 国家统一高程系统：1956、1985黄海高程系统 15、测图技术方案 一、平面坐标系统 二、高程测量系统 三、平面控制网的加密 四、图根控制 16、技术设计概念：根据测图比例尺和测图区域以及用图单位的要求，结合测区的地理条件和设备技术力量等，指定可行合理的技术方案和实施计划。 意义：合理、可靠，节省人力、物力，有计划、有步骤完成作业任务。 原则：技术方案先整体后局部、选择最佳作业方案、充分利用测区资料 技术设计书的编写内容 1、一般性说明：任务概述，测区地理条件，已有资料的利用情况。 资料收集：测量规范和图式；测区已有控制测量资料，包括点之记，技术总结等；城市规划、地质、气象、水文等方面的资料； 2、技术方案：技术规范和依据、平面控制测量设计、高程控制测量设计、碎部测图设计。 3、工作量统计和经费预算、工作量统计、 进度安排、经费预算、安全措施和责任 4、上交资料清单：各种点位、路线图，观测记录手簿，地形原图，技术总结等。 地形图测绘基本方法 1、测图前的准备工作 组织管理：人员，进度，经费。（分组、进度、安全、经费等 业务技术：资料，野外踏勘，仪器工具。（资料收集、野外准备、室内准备 2、碎部点测量基本方法：极坐标法 、方向交会法、距离交会法、直角交会法、直线支距法 3、大平板仪测图 构造：平板：测板、基座 照准仪：望远镜，直尺 对点器：用来对中地面已知点 附件： 尺子、夹子、大头针、三棱尺、三角板、三脚架 测图原理：极坐标法 （已知A，B已知点，在A点对中，整平，用B点定向，固定图纸。 瞄准其它测绘点，定出其方向线，再沿方向线量取A到该点的距离按比例尺缩绘到图纸上即可。） 准备工作 成图方法①安置平板仪：对中、整平 、定向②测绘特征点③勾绘地物 17、地物测绘方法：比例符号，半依比例符号，非比例符号 18、等高线： 地面上高程相等的各相邻点所连成的闭合曲线。 原理：用不同高程的水平面与实地相截所得的闭合曲线，其形状代表了地貌各部位的形状。 19、等高距： 相邻等高线间的垂直距离。 20、等高线平距：相邻等高线在水平面上投影距离。 21、等高线种类 首曲线：按照测图前选定的等高距测绘的等高线。 计曲线：每隔四条首曲线加粗描绘的等高线。 间曲线：按1/2等高距测绘的等高线 助曲线：按1/4等高距测绘的等高线 22、等高线特性  等高性： 同一等高线上的点的高程都相等.  闭合性： 等高线是一闭合曲线, 在本图幅内不能闭合，则在相邻图幅内闭合.  非交性： 除陡崖或悬崖,等高线不能相交或合并.  正交性：山脊和山谷处等高线与山谷线和山脊线正交.  密陡稀缓性：同一幅图内, 等高线越密表示地面坡度越陡；等高线越稀表示地面坡度越缓. 23、等高线勾绘  1、测定地貌特征点 变坡点，转折点、交点、起点、终点等  2、用铅笔勾画出地性线，如山脊线、山谷线  3、在相邻两个碎部点的连线上，按照平距和高差成比例的关系，内插出两点间各条等高线通过的位置。  3、由于相邻两地形点选在地面坡度变化处，可以认为相邻两个地形点间的坡度是均匀的，因此，在图纸上勾绘等高线时，各等高线的位置可以根据点的高程和图上两点间的平距用比例内插法确定。  4、将高程相等的相邻点连接成光滑曲线。 24、地形图的拼接，整饰与检查  拼接：取相邻图幅对应点的平均值（在地形图绘制时，当测区面积较大、按照确定的比例尺在一幅图内测绘不完整个测区时，需要分幅测绘。由于测量和绘图误差的影响，在相邻图幅交接处，常出现同一地物错位、同一条等高线错开而使得绘制出的地物与地貌不吻合的现象）  自检：测图单位的检查、室内，符号注记，地物的完整性等室外， 对照实物全面巡视 整饰：完整，完善，美观（顺序：先图内后图外，先地物后地貌，先注记后符号）。 验收：用图单位的检查 检查验收报告书写：检查验收单位。编写检查验收报告是测绘成果质量认证书，由检查验收主持方负责编写。主要内容有： 工作进展，内、外业资料质量，原图质量、发现的问题及处理 提交资料：测图单位整理（1、点的分布图，观测线路图，清绘好的地形原图2、观测手簿，计算表，成果表等3、任务委托书，检查验收报告4、技术设计书，技术总结报告 25、坐标系及坐标变换 测量坐标系、计算机屏幕坐标系，设备坐标系 26、基本图形元素：直线、曲线 27、直线的生成：由像素组成线段，由矢量绘制线段 曲线的生成：已知曲线方程绘制曲线、由实验或观测得到一批数据点来绘制曲线（拟合不需要通过数据点，插值要通过数据点、给定折线轮廓，用曲线逼近 28、二维图形的裁剪 点的裁剪：点的坐标位于窗口左下角和右上角之内，则显示，否则裁剪。点(x, y)在矩形窗口内的充分必要条件是：xmin ≤x≤xmax ymin ≤y≤ymax 线段裁剪：线段和窗口的关系 线段完全可见、线段与窗口相交、线段完全不可见 多边形裁剪：比直线要复杂得多。因为经过裁剪后，多边形的轮廓线仍要闭合，而裁剪后的边数可能增加，也可能减少，或者被裁剪成几个多边形，这样必须适当地插入窗口边界才能保持多边形的封闭性。 29、地物符号的自动绘制 独立符号：以点定位，在一定比例尺范围内，图上的大小是固定的，如各种控制点符号。 线状符号：基本线型：实线、虚线、点画线、双点画线、点线 面状符号表示：在一定的轮廓区域内绘制晕线或一定密度的点状符号来表示。 30、等高线的自动绘制步骤 1、网格或三角网的构建2、等高线点位的寻找（同网格法 ）3、等高线点的追踪（闭曲线、开曲线）4、等高线的光滑（同网格法）5、等高线的绘制 等高线点位寻找：判断等高线点是否通过某一边；通过线形内插的方法求等高线点的平面位置。 等高线的光滑：根据追踪的等高线点的有序点列，根据曲线拟和等算法绘制光滑的等高线。 31、地形图的数字化 手扶跟踪：优缺点 扫描：Colortrac扫描数字化的操作 32、数字测图： 野外数据采集系统，与内业机助制图系统结合，形成了一套从野外数据采集到内业制图全过程的、实现数字化和自动化的测量制图系统 33、数字地图与纸质地图的区别 1）从载体上，纸质地图的载体是图纸，数字地图的载体是磁盘等计算机存储介质。 2）从表现形式上，纸质地图通过描述在图纸上的符号、线条、文字等形式来模拟表现地理元素的位置、形状、大小和属性的，而数字地图通过数据来描述 3）从管理和维护上，纸质地图很不方便，且易损坏和变形。数字地图易于保管和维护。 4）从应用来看，纸质地图对图的比例尺、内容无法选择，而数字地图比较灵活 34、地形数据的采集方法 ①野外数字化测图②原图（底图）数字化③航片数据采集 35、数字测图的模式  按碎部点测量方法：全站仪测量、GPS测量  按图形信息码的输入方式： 测记式：在碎部测量同时绘制草图。随后按草图输入碎部点的信息码。 电子平板式：全站仪加便携机加相应测图软件，实施内外业一体化测图模式。 36、数字测图系统组成 数字测图系统是以计算机为核心，在外连输入、输出设备硬件和软件的支持下，对地形空间数据进行采集、输入、成图、处理、绘图、输出、管理的测绘系统。数字测图系统主要由数据输入、数据处理和数据输出三部分组成。 37、剩下的几页自己看看老师给的下面看点 3、图根控制测量 图根控制测量测定方法 全站仪测量 4、野外数据采集 “草图法”野外数据采集的步骤与操作 工作草图的绘制 5、数据通讯CASS7.0，博飞专用传输软件 6、点号定位法内业成图作业流程 定显示区 定位模式选择 展野外测绘点 绘制地物符号 展高程点 绘制等高线  7、地形图的分幅与整饰  1、地形图的基本应用 量取点的坐标 量取两点间的距离 量取直线的方位角 量测高程、坡度  2、工程实践应用 按坡度选线 断面图绘制 面积量算  3、数字地图的应用 DEM数据的获取 DEM表示方法 格网DEM的建立方法 TIN构建方法 数字地图的地形分析
