FANUC0i系统数控车床的编程与操作
FANUC0i系统数控车床的编程与操作
二、FANUC 0i系统数控车床的编程与操作2.1 FANUC 0i系统面板的操作一、FANUC 0i系统面板的结构FANUC 0i系统面板的结构如图1-19所示.主要分三部分：位于下方的机床控制和操作面板区、位于右上方MDI编辑键盘区、位于左上方的CRT屏幕显示区。
图2.1—1 FANUC 0i车床标准面板1、机床控制、操作面板按钮机床控制、操作面板按钮说明见表2.1-1。
按钮名称功能说明自动运行此按钮被按下后,系统进入自动加工模式。
编辑此按钮被按下后，系统进入程序编辑状态，用于直接通过操作面板输入数控程序和编辑程序。
MDI 此按钮被按下后，系统进入MDI模式，手动输入并执行指令.远程执行此按钮被按下后，系统进入远程执行模式即DNC模式，输入输出资料。
单节此按钮被按下后,运行程序时每次执行一条数控指令。
单节忽略此按钮被按下后，数控程序中的注释符号“/”有效.选择性停止当此按钮按下后,“M01”代码有效。
机械锁定锁定机床。
试运行机床进入空运行状态。
进给保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。
按“循环启动”恢复运行。
循环启动程序运行开始；系统处于“自动运行”或“MDI”位置时按下有效，其余模式下使用无效。
循环停止程序运行停止，在数控程序运行中，按下此按钮停止程序运行。
回原点机床处于回零模式；机床必须首先执行回零操作，然后才可以运行。
手动机床处于手动模式，可以手动连续移动。
手动脉冲机床处于手轮控制模式。
手动脉冲机床处于手轮控制模式。
X轴选择按钮在手动状态下,按下该按钮则机床移动X轴。
Z轴选择按钮在手动状态下,按下该按钮则机床移动Z轴。
正方向移动按钮手动状态下，点击该按钮系统将向所选轴正向移动。
在回零状态时,点击该按钮将所选轴回零。
负方向移动按钮手动状态下，点击该按钮系统将向所选轴负向移动。
快速按钮按下该按钮，机床处于手动快速状态。
主轴倍率选择旋钮将光标移至此旋钮上后，通过点击鼠标的左键或右键来调节主轴旋转倍率.进给倍率调节主轴运行时的进给速度倍率.急停按钮按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭。
数控车床操作步骤-发那科系统 -大连
FANUC Series 0i-TF 数控车床操作步骤1． 开电源：（急停键一定是按下的）机床侧面的开关打到ON ，开系统电源启动，初始化到系统界面显示报警后，顺时针旋转打开急停键。
2． 初始速度设置：在MDI 方式下，按下编辑区“PROG ”按钮，输入命令：O0000 ; (分号按EOB) ， G98 F100 S300 M03; M05;然后光标移动最上行按下加工启动按钮，为了更清楚的观察每一行语句的运行结果，按下单段（工作状态选择）按钮。
3． 拷贝程序：插入U 盘，在“工作方式”—“编辑”方式下，按编辑区“PROG ”键，显示屏显示程序菜单，选择“目录”—“操作”—“设备”—按“→”向右的按键—“USBMEM ”—找到要拷贝的文件—“复制”—回到“设备”—“CNCMEM ”—输入与系统里不同的文件名（O 开始，后面跟4位数字键）—然后在“菜单按键区”按多几次“→”向右的按键—找到“粘贴”按键，按下“粘贴”按键，在当前的目录下找到拷贝的文件打开。
4． 刀补：在手动或者手摇轮方式下设定加工坐标系。
（用三爪夹盘将工件装夹好，注意不要使装夹工具留在卡盘上）一般设定工件右端面的旋转中心点为加工坐标系零点，对于不同的刀号，要通过对刀来确定每把刀的偏置。
<1>（开主轴）移动刀架沿端面切削——Z 轴不动，移动X 方向到安全处，停止主轴，在编辑区按“OFS SET ”（刀补）按键，按下“刀偏”——对应的刀偏号——输入Z0.0——系统电源开关急停键 菜单按键 手摇轮手摇轮的方向开关进给速度选择加工暂停加工启动主轴转速调节快速进给速度选择 XZ 轴的方向键工作状态选择工作方式选择编辑区 分号 程序按钮 刀补按钮 修改按钮插入按钮 复位按钮测量（注意：不要漏输了小数点）<2>（开主轴）移动刀架沿外圆切削——X轴不动，移动Z方向到安全处，停止主轴，测量切削处工件的直径值，按下“刀偏”——对应的刀偏号——输入X（直径值）——测量（注意：不要漏输了小数点）按上述步骤，依次设定需用到的多把车刀的偏置。
FANUC 0i-MC数控系统编程指令及应用
度补偿，如图5-1所示。对于数控铣床和加工中心，通常都是在XY坐
标平面内进行轮廓加工。该组指令为模态指令，一般系统初始状态为
G17状态，故G17可省略。
指令格式 ；
G17 G18 G19
下一页 返回
5.1 尺寸系统指令
G17用来选择X／Y平面 G18用来选择X／Z平面 G19用来选择Y／Z平面 G17、G18、G19三个坐标平面的含义见表5-2 。
第5章 FANUC 0i-MC数控系统编程指 令及应用
5.1 尺寸系统指令 5.2 坐标轴运动指令 5.3 主轴运动指令 5.4 进给速度指令(G94、G95) 5.5 刀具和刀具补偿 5.6 辅助功能(M) 5.7 标准铣削循环及子程序调用
下一页
第5章 FANUC 0i-MC数控系统编程指 令及应用
功能：刀具以圆弧轨迹从起始点移动到终点。
指令格式：在XY平面内的圆弧：
G02
R _
G17 G03 X_ Z_ I _ J _ F_；
上一页 下一页 返回
5.2 坐标轴运动指令
在XZ平面内的圆弧：
G02 G18 G03
X_ Z_
R_ I _ K _
F_；
在YZ平面内的圆弧：
G19
G02 G03
X_ Z_ R _ J _ K _
上一页 下一页 返回
任务一 DHCP服务的安装与配置
（9）在“添加排除”界面中，输入不打算租借给客户机使 用的1P地址范围，可以输入一个IP地址，也可输入一段1P 地址，单击“下一步”按钮，打开图6-11所示的“租约期限” 界面。
（10）在“租约期限”界面中，设置租约时间，租约期限默 认为8天。租约期限是指一个IP地址分配给DHCP客户机后， 此IP地址可以连续使用的最长时限。在租约期限到期时，将 更新租约或收回IP地址。单击“下一步”按钮打开图6-12所 小的“配置DHCP选项”界面。
发那科数控系统的编程与操作

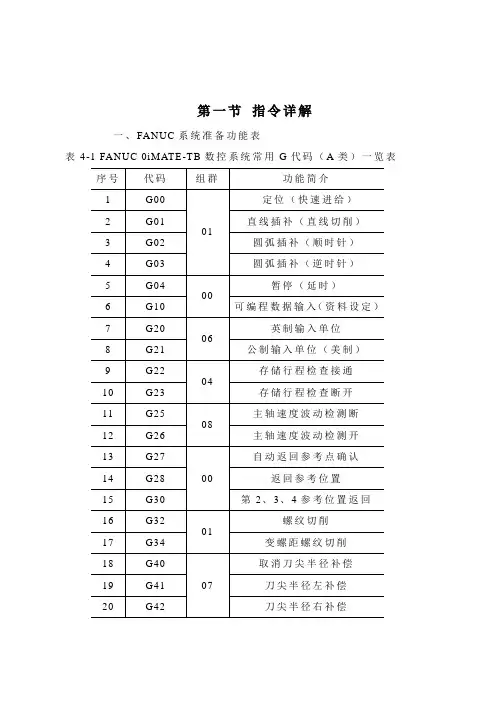

第一节指令详解一、FANUC系统准备功能表表4-1 FANUC 0iMATE-TB数控系统常用G代码（A类）一览表二、FANUC 0i MATE-TB编程规则1．小数点编程：在本系统中输入的任何坐标字（包括X、Z、I、K、U、W、R等）在其数值后须加小数点。
即X100须记作X100.0。
否则系统认为所坐标字数值为100×0.001mm＝0.1mm。
2．绝对方式与增量方式：FANUC-0T数控车系统中用U或W表示增量方式。
在程序段出现U即表示X方向的增量值，出现W即表示Z方向的增量值。
同时允许绝对方式与增量混合编程。
注意与使用G90和G91表示增量的系统有所区别。
3．进给功能：系统默认进给方式为转进给。
4．程序名的指定：本系统程序名采用字母O后跟四位数字的格式。
子程序文件名遵循同样的命名规则。
通常在程序开始指定文件名。
程序结束须加M30或M02指令。
5．G指令简写模式：系统支持G指令简写模式。
三、常用准备功能代码详解1．直线插补（G01）格式：G01 X（U）Z（W） F说明：基本用法与其它各系统相同。
此处主要介绍G01指令用于回转体类工件的台阶和端面交接处实现自动倒圆角或直角。
⑴圆角自动过渡：——格式：G01 X R FG01 Z R F——说明：X轴向Z轴过渡倒圆（凸弧）R值为负，Z轴向X轴过渡倒圆（凹弧）R值为正。
——程序示例：O4001 N10 T0101N20 G0 X0 Z1. S500 M03 N30 G1Z0 F0.2 N40 G1 X20. R-5. N50 G1 Z-25. R3. N60 G1 X30.5 N70 G28 X120. Z100. N80 M30⑵ 直角自动过渡： ——程式：G01 X C FG01 Z C F——说明：倒直角用指令C ，其符号设置规则同倒圆角。
——程序示例： O4002N10 T0101N20 G0 X0 Z1. S500 M03 N30 G1Z0 F0.2 N40 G1 X20. C-2. N50 G1 Z-25. R3. N60 G1 X30.5 N70 G28 X120. Z100. N80 M30提示：自动过渡倒直角和圆角指令在用于精加工编程时会带来方便，但要注意符号的正负要准确，否则会发生不正确的动作。
FANUC_0i__数控操作系统数控车削编程指导书 (1)
意义
坐标轴地址指令 附加轴地址指令 附加回转轴地址指令 圆弧起点相对于圆弧中心的坐标指令
G代码A. G00 G01 G02 G03 G04 G10 G11 G20 G21 G27 G28 G32 G34 G36 G37 G40 G41 G42 G50 G52 G53 G54～G59
00
07
刀尖半径左补偿 刀尖半径右补偿 坐标系设定或主轴最大速度设定
01
螺纹车削循环 端面车削循环
00
局部坐标系设定 机床坐标系设定
02
恒表面切削速度控制 恒表面切削速度控制取消 每分钟进给 每转进给
14
选择工件坐标系1～6
05
参考点编程原点
机床原点 机床原点又称机械原点，它是机床坐标系的原点。该点是机床上的 一个固定的点，是机床制造商设置在机床上的一个物理位置，通常用户 不允许改变。机床原点是工件坐标系、机床参考点的基准点。车床的机 床原点为主轴旋转中心与卡盘后端面之交点 。 机床参考点
车床的工件原点
数控车床编程中的坐标 系
机床坐标系 工件坐标系（编程坐标系）
数控车床使用X轴和Z轴组成直角坐标系，X轴与机床主轴垂直，Z轴与 主轴轴线方向平行，车刀接近工件方向为负方向，离开工件方向为正方向。 根据刀坐和机床主轴位置关系划分，数控车床有前置刀座和后置刀座 之分，相同的编程指令在前刀坐和后刀坐中的运动轨迹是不一样的
停刀点
起刀点
常用MSTF指令
指令 功能 指令 功能 示例 G98模式：F100（每分进给） G99模式：F0.05（每转进给） 使用01号刀和01号刀 表示不使用刀具补偿
M03 M04
M05
主轴正转 主轴反转
数控机床编程与操作 第4版 第4章 FANUC 0i 数控车床仿真系统
a) 刀具形状补正窗口
b) 自动存入X向偏置值
五、机床对刀
1．试切法对刀—Z方向对刀—试切端面—+X向退刀—在形状补正窗口输入 “Z0”—按软键［测量］—则系统自动计算该刀具的Z向偏移值。如图b)所示。
a) 试切端面
b) 自动存入Z向偏置值
五、机床对刀
1．试切法对刀—螺纹刀采用X、Ｚ方向同时对刀，保持刀具位置不变，分别 输入试切直径值和Z0，系统就自动计算出刀具X、Ｚ偏置值。
a) 机床原点与机床参考点重合
b) ) 机床原点与机床参考点不重合
五、机床对刀
数控车床对刀方法有以下三种，常用试切法对刀，且把工件右端面中心点 设为工件坐标系原点。根据工件的特点，将工件上其它点设为工件坐标系 原点的对刀方法与此类似。
a) a)试切对刀
b) 数控车床对刀方法 b)机械检测对刀仪对刀
设定和显示参数表及自诊表的内容。
按此键显示报警号。
CUSTOM /GRAPH
SYSTEM MESSAGE
ALTER DELET INSERT
CAN EOB
辅助图形
参数信息键
错误信息键
替代键
删除键
编 辑 键
插入键 取消键
回车换行键
图形显示功能，用于显示加工轨迹。
显示系统参数信息。 显示系统错误信息。 用输入域内的数据替代光标所在的数据。 删除光标所在的数据。 将输入域之中的数据插入到当前光标之后的位置。 取消输入域内的数据。 结束一行程序的输入并且换行。
一、启动机床
上电，松急停，按启动键
二、回零操作
进入回原点模式，此时CRT屏幕 左下角显示为“REF”模式。点击 操作面板上的“X”按钮，再点击 “＋”按钮，此时X轴将回原点， X轴回原点灯变亮。同理，使Z轴 也回原点。
FANUC系统数控编程与操作
5.2FANUC-0i系统数控车床的操作
跳选BLOCK SHIP跳选开则表示系统不执行单段程序前加“/” 符号的程序段，跳选关则单段程序前加“/’’符号的程序段 仍会被执行。此功能一般用在程序调试时。
(4)选择停OPT STOP当选择停开时，程序中的M1指令被执行后 和MO指令相同，机床会暂停。当选择停关时，程序中M1指令 视为无效指令，机床不会暂停。
3.页面切换键 RESET复位键，解除警报、CNC复位，在EDIT时，光标返回到
程序开始处。 HELP系统帮助页面键。按此键显示如何操作机床及报警信息
处理。如图5-2为FANUC-0i数控系统功能键，这些功能键除了 显示一定的信息外还具备一定的特定功能，所以要熟练掌握。 其功能键作用见表5-3所示。 4.翻页按钮
(2)空运行“DRYRUN:空运行开，此时，机床处于高速运行状 态，按下程序启动键，程序执行时进给速度是按手动进给速 率开关设定的进给速度率，而不是编程时速度率，一般进给 速率是编程的整数倍数，例如50倍。空运行要配合程序校验 来使用，一般用来快速让程序空走一遍，以便发现是否存在 问题。
上一页 下一页 返回
5.1FANUC-0i系统功能指令介绍
(4)半径补偿指令:G41/G42/G40刀尖圆弧半径补偿指令使用在 数控车床上是个重点和难点，主要是半径补偿的加人和取消 过程有些复杂，容易出错。这部分内容本节将重点讲解。
FANUC-0i数控系统操作面板和手动操作
FANUC-0i 数控系统操作面板和手动操作面板如图所示（1）MODESELECT（方式择Y 、X 2（1时可采用此方法。
（2）微调：本机床系统的微调需使用手轮来操作。
将方式开关置为“手轮”方式档。
再在手轮中选择移动轴和进给增量，按“逆正顺负”方向旋动手轮手柄，则刀具主轴相对于工作台向相应的方向移动，移动距离视进给增量档值和手轮刻度而定，手轮旋转360o ，相当于100个刻度的对应值。
3．MDI 程序运行（1）置手动操作面板上的方式开关于MDI 运行方式。
（2）按数控面板上的“PROG ”功能键。
屏幕显示如图所示。
当前各指令模态也可在此屏中查看出。
（3）在输入缓冲区输入一段程序指令，并以分号（EOB ）结束，然后按INSERT （插入）键，程序内容即被加到番号为O0000的程序中。
本系统中MDI 方式可输入执行最多6行程序指令，而且在MDI 程序指令中可调用已经存储的子程序或宏程序。
MDI 程序在运行以前可编辑修改，但不能存储，运行完后程序内容即被清空。
若用M99作结束，则可重新运行该MDI程序。
（4）程序输入完成后，按“循环启动”键即可实施MDI运行方式。
4．程序输入及调试1）．程序的检索和整理程序的检索是用于查询浏览当前系统存贮器内都存有哪些番号的程序，程序整理主要用于对系统内部程序的管理，如删除一些多余的程序。
（1）将手动操作面板上的工作方式开关置编辑（EDIT）或自动挡，按数控面板上的程序（PROG）键显示程序画面。
（2）输入地址“O”和要检索的程序号，再按 [O SRH] 软键，检索到的程序号显示在屏幕的右上角，若没有找到该程序，即产生“071”的报警。
再按 [O SRH] 软键，即检索下一个程序。
在自动运行方式的程序屏幕下，按“?”软键，按“FL.SDL”软键，再按“目录（DIR）”软键，即可列出当前存贮器内已存的所有程序。
（3（4O0010，（①为待输程序番号（如INSERT）键，则该程序番号就自动出现在程序显示区，各具体的程序行就可在其后输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、FANUC 0i系统数控车床的编程与操作2.1 FANUC 0i系统面板的操作一、FANUC 0i系统面板的结构FANUC 0i系统面板的结构如图1-19所示。
主要分三部分：位于下方的机床控制和操作面板区、位于右上方MDI编辑键盘区、位于左上方的CRT屏幕显示区。
图2.1-1 FANUC 0i车床标准面板1、机床控制、操作面板按钮机床控制、操作面板按钮说明见表2.1-1。
按钮名称功能说明自动运行此按钮被按下后，系统进入自动加工模式。
编辑此按钮被按下后，系统进入程序编辑状态，用于直接通过操作面板输入数控程序和编辑程序。
MDI 此按钮被按下后，系统进入MDI模式，手动输入并执行指令。
远程执行此按钮被按下后，系统进入远程执行模式即DNC模式，输入输出资料。
单节此按钮被按下后，运行程序时每次执行一条数控指令。
单节忽略此按钮被按下后，数控程序中的注释符号“/”有效。
选择性停止当此按钮按下后,“M01”代码有效。
机械锁定锁定机床。
试运行机床进入空运行状态。
进给保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。
按“循环启动”恢复运行。
循环启动程序运行开始；系统处于“自动运行”或“MDI”位置时按下有效，其余模式下使用无效。
循环停止程序运行停止，在数控程序运行中，按下此按钮停止程序运行。
回原点机床处于回零模式；机床必须首先执行回零操作，然后才可以运行。
手动机床处于手动模式，可以手动连续移动。
手动脉冲机床处于手轮控制模式。
手动脉冲机床处于手轮控制模式。
X轴选择按钮在手动状态下，按下该按钮则机床移动X轴。
Z轴选择按钮在手动状态下，按下该按钮则机床移动Z轴。
正方向移动按钮手动状态下，点击该按钮系统将向所选轴正向移动。
在回零状态时，点击该按钮将所选轴回零。
负方向移动按钮手动状态下，点击该按钮系统将向所选轴负向移动。
快速按钮按下该按钮，机床处于手动快速状态。
主轴倍率选择旋钮将光标移至此旋钮上后,通过点击鼠标的左键或右键来调节主轴旋转倍率。
进给倍率调节主轴运行时的进给速度倍率。
急停按钮按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭。
超程释放系统超程释放。
主轴控制按钮从左至右分别为：正转、停止、反转。
手轮显示按钮按下此按钮，则可以显示出手轮面板。
手轮面板点击按钮将显示手轮面板手轮轴选择旋钮手轮模式下，将光标移至此旋钮上后，通过点击鼠标的左键或右键来选择进给轴。
手轮进给倍率旋钮手轮模式下将光标移至此旋钮上后，通过点击鼠标的左键或右键来调节手轮步长。
X1、X10、X100分别代表移动量为0.001mm、0.01mm、0.1mm。
手轮将光标移至此旋钮上后，通过点击鼠标的左键或右键来转动手轮。
启动启动控制系统关闭关闭控制系统2、MDI编辑键盘区MDI键盘上各个键的功能见表2.1-2。
MDI软键功能软键实现左侧CRT中显示内容的向上翻页；软键实现左侧CRT显示内容的向下翻页。
移动CRT中的光标位置。
软键实现光标的向上移动；软键实现光标的向下移动；软键实现光标的向左移动；软键实现光标的向右移动。
实现字符的输入，点击键后再点击字符键，将输入右下角的点击将在点击软键后再点击将在光标所处位置处输入键中的“点击软键将在光标所在位置输入点击软键后再点击将在光标所在位置处输入3、CRT屏幕显示区CRT屏幕显示区显示了机床位置界面、程序管理界面、设置参数界面等。
⑴机床位置界面在手动或手轮方式下，点击进入坐标位置界面。
点击菜单软键[绝对]、菜单软键[相对]、菜单软键[综合]，对应CRT界面将对应相对坐标（如图2.1-2-a）、绝对坐标（如图2.1-2-b）、和综合坐标（如图2.1-2-c ）。
a相对坐标界面b绝对坐标界面c综合坐标界面图2.1-2机床位置界面⑵程序管理界面a 显示程序列表b 显示当前程序图2.1-3 程序管理界面在编辑方式下点击进入程序管理界面，点击菜单软键[LIB]，将列出系统中所有的程序(如图2.1-3-a所示)，在所列出的程序列表中选择某一程序名，点击将显示该程序（如图2.1-3-b所示）。
⑶设置参数车床刀具补偿参数车床的刀具补偿包括刀具的磨损量补偿参数和形状补偿参数，两者之和构成车刀偏置量补偿参数。
输入刀具摩耗量补偿参数：刀具使用一段时间后磨损，会使产品尺寸产生误差，因此需要对刀具设定磨损量补偿。
步骤如下：在MDI键盘上点击键，进入摩耗补偿参数设定界面。
如图2.1-4-a所示。
a 摩耗补偿b 形状补偿图2.1-4 车床的刀具补偿用方位键选择所需的番号，并用确定所需补偿的值。
点击数字键，输入补偿值到输入域。
按菜单软键[输入]或按，参数输入到指定区域。
按键逐字删除输入域中的字符。
输入刀具形状补偿参数：在MDI键盘上点击键，点击下方软键按钮[形状]进入形状补偿参数设定界面。
如图2.1-4-b所示。
方位键选择所需的番号，并用确定所需补偿的值。
点击数字键，输入补偿值到输入域。
按菜单软键[输入]或按，参数输入到指定区域。
按键逐字删除输入域中的字符。
或者点击[测量]键。
输入刀尖半径和方位号：分别把光标移到R和T，按数字键输入半径或方位号，按菜单软键[输入]。
二、简单轴零件的编程与仿真加工例1-8 把图2.1-5所示轴零件进行编程并仿真加工出来。
图2.1-5 轴材料451、图纸分析零件结构较简单，需要加工的有外圆面、沟槽、端面及倒角，其中φ20、φ28外圆处精度要求较高。
2、工艺分析⑴确定加工方法：本零件结构较简单，尺寸较小，毛坯选用φ40圆钢，用三爪卡盘装夹，伸出卡盘80mm，从大到小先粗车各外圆，切槽，再从小到大精车各外圆到尺寸要求，最后切下工件，保证总长。
⑵选择刀具：外圆刀、切槽刀。
⑶选择切削用量：粗加工时切削深度2mm，进给量0.3mm/r，切削速度100m/min；精加工时切削深度0.5mm，进给量0.1mm/r，切削速度150m/min3、编程序建立工件坐标系：右端面中心。
程序单如下：O0010……4输入程序：手动键盘输入和导入⑴手动键盘输入新建一个数控程序：点击操作面板上的编辑键，编辑状态指示灯变亮，此时已进入编辑状态。
点击MDI 键盘上的程序键，CRT界面转入编辑页面。
利用MDI键盘输入“O0010”（程序号不能与已有程序号的重复）按插入键，CRT界面上将显示一个空程序，可以通过MDI键盘开始程序输入。
输入一行指令后，按键则数据输入域中的内容将显示在CRT界面上，用回车换行键结束一行的输入后换行。
程序行顺序号可通过界面中的[SETTING]键进行更改。
编辑程序：选定了一个数控程序后，此程序显示在CRT界面上，可对数控程序进行编辑操作。
移动光标：按和用于翻页，按方位键移动光标。
插入字符：先将光标移到所需位置，点击MDI键盘上的数字/字母键，将代码输入到输入域中，按键，把输入域的内容插入到光标所在代码后面。
删除输入域中的数据：按键用于删除输入域中的数据。
删除字符：先将光标移到所需删除字符的位置，按键，删除光标所在的代码。
查找：输入需要搜索的字母或代码；按开始在当前数控程序中光标所在位置后搜索。
（代码可以是：一个字母或一个完整的代码。
例如：“N0010”，“M”等。
）如果此数控程序中有所搜索的代码，则光标停留在找到的代码处；如果此数控程序中光标所在位置后没有所搜索的代码，则光标停留在原处。
替换：先将光标移到所需替换字符的位置，将替换成的字符通过MDI键盘输入到输入域中，按键，把输入域的内容替代光标所在处的代码。
删除一个数控程序：在编辑方式下，点击MDI键盘上的程序键，利用MDI键盘输入“Ox”(x为要删除的数控程序在目录中显示的程序号)，按键，程序即被删除。
删除全部数控程序：在编辑方式下，点击MDI键盘上的程序键，利用MDI键盘输入“O-9999”，按键，全部数控程序即被删除。
⑵导入数控程序可以通过记事本或写字板等编辑软件输入并保存为文本格式（*.txt格式）文件。
点击操作面板上的编辑键，编辑状态指示灯变亮，此时已进入编辑状态。
点击MDI 键盘上的，CRT界面转入编辑页面。
再按菜单软键[操作]，在出现的下级子菜单中按软键，按菜单软键[READ]，点击MDI键盘上的数字/字母键，输入“Ox”(x为任意不超过四位的数字)，按软键[EXEC]；点击菜单“机床/DNC传送”，在弹出的对话框（如图2.1-6）中选择所需的NC程序，按“打开”确认，则数控程序被导入并显示在CRT界面上。
图2.1-6 选择要传输的程序5、车床准备⑴激活车床点击“启动”按钮，此时车床电机和伺服控制的指示灯变亮。
检查“急停”按钮是否松开至状态，若未松开，点击“急停”按钮，将其松开。
⑵车床回参考点检查操作面板上回原点指示灯是否亮，若指示灯亮，则已进入回原点模式；若指示灯不亮，则点击“回原点”按钮，转入回原点模式。
在回原点模式下，先将X轴回原点，点击操作面板上的“X轴选择”按钮，使X轴方向移动指示灯变亮，点击“正方向移动”按钮，此时X轴将回原点，X轴回原点灯变亮，CRT上的X坐标变为“600.00”。
同样，再点击“Z轴选择”按钮，使指示灯变亮，点击，Z轴将回原点，Z轴回原点灯变亮，，此时CRT界面如图2.1-7所示。
实际上不同厂家机床因为参数设置不同，回参考点时的X坐标、Z坐标值而有所区别，有的显示“X0、Z0”。
图2.1-7 机床回参考点⑶激活主轴转速在MDI手动数据输入方式下，点击MDI键盘上的程序键，CRT界面转入编辑页面，输入M03 S500（转速值大小），然后按机床键，主轴旋转，转速为500r/min，再按机床复位键，主轴停止转动。
⑷图形仿真在自动方式下，按键，锁住机床和辅助功能，启动程序，进行加工图形轨迹模拟。
模拟结束后，撤销机床和辅助功能锁住。
⑸对刀数控程序一般按工件坐标系编程，对刀的过程就是建立工件坐标系与机床坐标系之间关系的过程。
下面具体说明车床对刀的方法。
其中将工件右端面中心点设为工件坐标系原点。
将工件上其它点设为工件坐标系原点的方法与对刀方法类似。
试切法对刀①切削外径：点击操作面板上的“手动”按钮，手动状态指示灯变亮，机床进入手动操作模式，点击控制面板上的按钮，使X轴方向移动指示灯变亮，点击或，使机床在X轴方向移动；同样使机床在Z轴方向移动。
通过手动将机床移到如图2.1-8-a所示的大致位置，使主轴正转，用手动或手轮方式微调X、Z方向的距离，使刀具切削工件外圆如图2.1-8-b所示的，不要切入太深，使切过的外圆光滑不留毛坯痕迹就可以，否则会影响加工尺寸，特别是毛坯余量较少的工件。
然后Z轴正方向退出工件，X方向保持不动。
（也可用手轮方式调整刀具切削工件）②测量切削位置的直径：主轴停止转动，点击菜单“测量/剖面图测量”如图2.1-10所示，点击试切外圆时所切线段，选中的线段由红色变为黄色。
