电气控制与PLC期末复习重点内容
电气控制与PLC复习资料
T1
K100
M0
Y1
P05-P11,P15-P23,P24-P31,P35,P246-P247,P256P257,P270-P271 课件 P37-P47,P57-P58
第三章，P81-P85,P90-P93,P106,P107-P109
主要内容复习1、常用电器及图形符号
P05-P11,P15-P23,P24-P31,P35,P246-P247,P256P257,P270-P271 课件
主要内容复习2、常用继电器控制电路
利用复合按钮的触点实现互锁控制称机械互锁。既有接触器互锁，又 有按钮互锁，叫做具有双重互锁的可逆控制电路 5、按控制过程的变化参量进行控制 常用的变化参量有行程、时间、速度、电流等
主要内容复习2、常用继电器控制电路
按行程参量进行控制，限位控制
撞块
SQ1
SQ2
主要内容复习2、常用继电器控制电路
不频繁通断电路，并能在电路过载、短路及失压时自动分断电路。
分类：框架式（万能式）和塑壳式（装置式）
结构：触点系统、灭弧装置、脱扣机构、传动机构。
断路器主要由三个基本部分组成：即触头、灭弧系统和各种脱扣器，包括过 电流脱扣 器、失压(欠电压)脱扣器、热脱扣器、分励脱扣器和自由脱扣器。
8、主令电器 9、控制按钮
主要内容复习1、常用电器及图形符号
7、低压断路器
低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控 制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电 器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中 一种重要的保护电器。
低压断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分 断能力高、操作方便、安全等优点，所以目前被广泛应用。
电气控制与PLC复习资料
一、填空1. 低压电器是指工作在直流（1500）伏或交流（1200）伏以下的电器。
2. 低压电器按动作性质分可分（手动控制）电器和（自动控制）电器两种。
3. 触点的接触形式有（点）接触、线接触、（面）接触三种。
4. 三相笼型异步电动机的启动有（全压）启动和（降压）启动两种。
5. PLC的基本结构有（CPU）、存储器、（输入/输出单元）、电源、编程模块组成。
6. PLC的工作方式采用（周期循环）扫描方式。
7.定时器定时时间到时，其常开接点（闭合），常闭接点（断开）。
8.循环指令中，（FOR）表示循环开始，（END）表示循环结束。
1. 低压电器一般由两个部分组成，一个是（感受部分）另一个是（执行部分）。
2. 电磁式低压电器的电磁机构由（线圈）、(铁芯)和(衔铁)等组成。
3. 一般选用熔体的额定电流约等于电动机额定电流的（1.5-2.5）倍。
4. 一平方铝芯线最大可承受（6）安电流；一平方铜芯线最大可承受（8）安电流。
5. 线绕式异步电动机转子串电阻降压启动控制电路使用于（重载）的场合。
6. 接触器除通断电路外，还具有（欠压）和（失压）保护作用。
7. PLC的工作状态有两种，分别是（运行）状态和（停止）状态。
8. 被SET指令置位的继电器只能用（RST）指令才能复位。
9.加1指令的指令写法为（INCP）。
二选择（D）1. 全压启动允许的电机功率大小（）【A】5KW以上【B】5KW以下【C】10KW以上【D】10KW以下（C）2. 接触器的主要结构有电磁机构、触头系统（）及其他部件组成。
【A】动合触头【B】动断触头【C】灭弧系统【D】弹簧支架（A）3. 停止和急停按钮必须是红色；启动按钮必须是绿色；点动按钮必须是（）【A】黑色【B】灰色【C】蓝色【D】黄色（D）4. 延时断开常闭触点的图形符号是( )。
【A】【B】【C】【D】（A） 5.甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（）。
【A】在乙接触器的线圈电路中串入甲接触器的动合触点；【B】在乙接触器的线圈电路中串入甲接触器的动断触点；【C】在甲接触器的线圈电路中串入乙接触器的动断触点；【D】在甲接触器的线圈电路中串入乙接触器的动合触点。
电气控制与PLC应用期末总复习
电气控制与PLC应用(第二版)复习提纲姓名电气控制与PLC应用期末复习考试题型第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min左右，复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
《电气控制与PLC控制技术》复习大纲
《电气控制与PLC控制技术》复习大纲第一章:常用的低压电器1,常用低压电器的组成及其分类.2,从结构上看,电器一般都具有两个基本组成部分,即感受部分与执行部分.3,低压电器按它在电气线路中的地位和作用可分为电压配电电器和低压控制电器两大类. 4,自动空气开关主要有:触头系统,灭弧装置,保护机构及手动操作机构四大部分组成.5,接触器的作用与分类.6,接触器是由电磁机构,触头系统,灭弧装置,辅助部件组成.7,热继电器,熔断器的作用与选用.8,,熔断器的主要参数:容体的额定电流和熔断电流;选用时,熔断电流是容体的额定电流的2倍.第二章:电气控制基本原理1,常用的电气控制系统图有电气原理图,电器布线图与安装图.2,图中所有的元器件都应采用国家统一规定的图形符号和文字符号.3,由继电器接触器所组成的电气控制电路,基本控制规律有自锁与互锁的控制,点动与连续运转的控制,多地联锁控制,顺序控制与自动循环的控制等.4,三相异步电动机的三大控制(启动,制动,调速)环节的原理,方法及分类.5,直流电动机的一般控制(启动,调速,制动)原理,方法,分类.6,电气控制系统常用的保护环节有过电流,过载,短路,过电压,失电压,断相,弱磁与超速保护等. 第三章:典型设备电气控制电路分析1,电气原理图阅读分析基本原则是:先机后电,先主后辅,化整为零,集零为整,统观全局,总结特点.2,分析电路最常用的分析方法是查线分析法.第四章:电气控制系统设计1,电气控制设计的一般原则,一般顺序以及基本内容.2,电气原理图设计的步骤与方法;3,电气控制设计分电气原理图设计和电气工艺设计两部分,电气原理图设计是整个设计的中心环节,是工艺设计和制定其他技术资料的依据.4,一个电气传动系统一般由电动机,电源装置和控制装置三部分组成.5,电动机的选择包括电动机种类,结构形式,电动机额定转速和额定功率.6,电气控制原理图的设计方法有分析设计法和逻辑设计法两种.第五章:可编程序控制器及其工作原理1,可编程序控制器是以微处理器为核心,综合计算机技术,自动控制技术和通信技术发展起来的一种新型工业自动控制装置.2,PLC的应用大致分为如下几个领域:开关量逻辑控制,模拟量控制,运动控制,监控系统,分布控制系统.3,编程序控制器的特点是什么4,编程序控制器按机构形式分:整体式PLC和模块式PLC.5,PLC的基本结构由中央处理器(CPU),存储器,输入,输出接口,电源,扩展接口,通信接口,编程工具,智能I/O接口,智能单元等组成.6,PLC的存储器包括系统存储器和用户存储器两部分.7,可编程序控制器的软件由系统软件和用户程序两大部分.8,PLC的编程语言有:梯形图(LAD),指令表(STL),顺序功能流程图(SFC).9,PLC采集现场信息即采集输入信号有两种方式:集中采集输入方式,立即输入方式.10,可编程序控制器的工作过程:输入采样阶段程序执行阶段输出刷新阶段.第六章:S7—200系列可编程序控制器1,S7—200系列PLC的构成,内部元器件.2,S7—200系列PLC的基本指令与功能指令.第七章:FX系列可编程序控制器1,子系列名称.如1S,1N和2N等;2,I/O总点数.如16,32,48和128等;3,单元类型.M为基本单元; E为I/O混合扩展单元及扩展模块;EX为输入专用扩展模块;EY 为输出扩展模块;4,输出形式.R为继电器输出;T为晶体管输出;S为晶闸管输出;5,电源和I/O类型等特征.无符号为AC电源,DC 24V输入;D和DS为DC 24V电源等.6,在FX系列PLC中,对每种软继电器都用一定的字母来表示,X表示输入继电器;Y表示输出继电器;M表示辅助继电器;D表示数据寄存器;T表示定时器;S表示状态继电器.7,FX系列PLC的20条基本指令,两条步进指令.第八章:可编程序控制器的程序设计:1,梯形图按自上而下,从左到右的顺序排列.2,任何一个复杂的梯形图程序,总是由一系列简单的典型单元梯形图组成的.3,PLC在逻辑控制系统中的程序设计方法主要有经验设计法,顺序设计法和继电器控制线路移植法三种.4,根据绘制的功能图来设计PLC梯形图程序的方法,即编辑方式.常用的编辑方式有:使用通用的逻辑指令(即起保停电路)的编程方式,以转换条件为中心的编程方式和顺序控制继电器的编程方式.第九,十章:可编程序控制器应用系统设计,可编程序控制器联网通信设计题1,用PLC改造双速交流异步电动机自动控制线路:要求:使用FX系列可编程序控制器.设计主电路,I/O地址分配表,I/O接线图,梯形图,指令表;采用基本指令的编程方法,程序设计为半自动控制.设计如下:5,指令表:0,LD X01,OUT M02,LD X13,OR Y44,ANI M05,ANI X26,ANI Y57,OUT Y48,OUT T0 K209,LD T010,OR M111,ANI M012,ANI X113,OUT M114,LD X215,OR M216,ANI MO17,ANI X118,OUT M219,LD M120,OR M221,ANI M022,ANI Y423,OUT Y524,END设计题2,,用PLC改造双重连锁正反转启动能耗制动控制线路:要求:使用FX系列可编程序控制器.设计主电路,I/O地址分配表,I/O接线图,梯形图,指令表;采用基本指令的编程方法,程序设计为半自动控制.设计如下:5,指令表0,LD X11,OR Y42,ANI X03,ANI X24,ANI Y55,ANI Y66,OUT Y47,LD X28,OR Y59,ANI X010,ANI X111,ANI Y412,ANI Y613,OUT Y514,LD X015,ANI Y416,ANI Y517,OUT Y618,END。
电气控制与PLC期末考试复习题

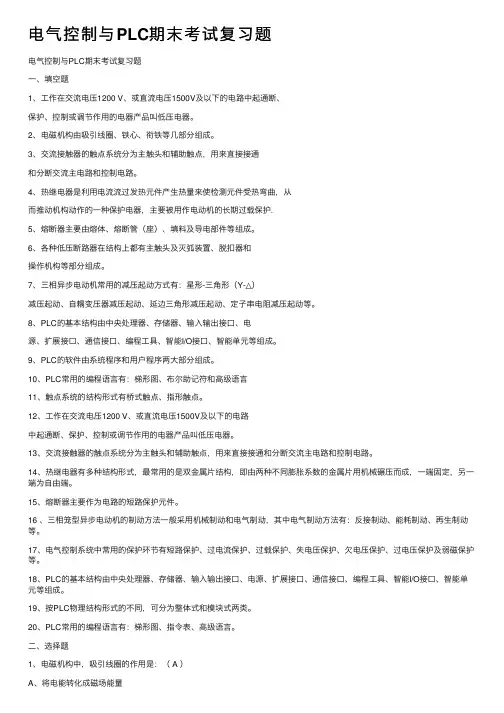

电⽓控制与PLC期末考试复习题电⽓控制与PLC期末考试复习题⼀、填空题1、⼯作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器产品叫低压电器。
2、电磁机构由吸引线圈、铁⼼、衔铁等⼏部分组成。
3、交流接触器的触点系统分为主触头和辅助触点，⽤来直接接通和分断交流主电路和控制电路。
4、热继电器是利⽤电流流过发热元件产⽣热量来使检测元件受热弯曲，从⽽推动机构动作的⼀种保护电器，主要被⽤作电动机的长期过载保护.5、熔断器主要由熔体、熔断管（座）、填料及导电部件等组成。
6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成。
7、三相异步电动机常⽤的减压起动⽅式有：星形-三⾓形（Y-△）减压起动、⾃耦变压器减压起动、延边三⾓形减压起动、定⼦串电阻减压起动等。
8、PLC的基本结构由中央处理器、存储器、输⼊输出接⼝、电源、扩展接⼝、通信接⼝、编程⼯具、智能I/O接⼝、智能单元等组成。
9、PLC的软件由系统程序和⽤户程序两⼤部分组成。
10、PLC常⽤的编程语⾔有：梯形图、布尔助记符和⾼级语⾔11、触点系统的结构形式有桥式触点、指形触点。
12、⼯作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器产品叫低压电器。
13、交流接触器的触点系统分为主触头和辅助触点，⽤来直接接通和分断交流主电路和控制电路。
14、热继电器有多种结构形式，最常⽤的是双⾦属⽚结构，即由两种不同膨胀系数的⾦属⽚⽤机械碾压⽽成，⼀端固定，另⼀端为⾃由端。
15、熔断器主要作为电路的短路保护元件。
16 、三相笼型异步电动机的制动⽅法⼀般采⽤机械制动和电⽓制动，其中电⽓制动⽅法有：反接制动、能耗制动、再⽣制动等。
17、电⽓控制系统中常⽤的保护环节有短路保护、过电流保护、过载保护、失电压保护、⽋电压保护、过电压保护及弱磁保护等。
18、PLC的基本结构由中央处理器、存储器、输⼊输出接⼝、电源、扩展接⼝、通信接⼝、编程⼯具、智能I/O接⼝、智能单元等组成。
电气控制与PLC复习资料
1．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。
②保护接地，也称安全接地。
③过电压保护接地。
④防静电接地。
2．保护接地要注意哪些问题？工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。
不允许用螺丝在外壳、底盘等代替保护接地端子。
②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4 。
③保护接地不允许形成环路。
④设备的金属外壳良好接地，是抑制放电干扰的最主要措施。
⑤设备外壳接地，起到屏蔽作用，减少与其他设备的相互电磁干扰。
工作接地要注意的问题：①设备的接地不能布置成环形，一定要有开口，保护接地也遵循这一原则。
②采用光电隔离、隔离变压器、继电器等隔离方法，切断设备或电路间的地线环路，抑制地线环路引起的共阻抗耦合干扰。
③设备内的数字地和模拟地都应该设置独立的地线，最后汇总到一起。
④工作地浮地方式只适用于小规模设备和工作速度较低的电路，而对于规模较大的复杂电路或者设备不应该采用浮地方式。
⑤电柜中的工作地线、保护地线和屏蔽地线一般都接至电柜中的中心接地点，然后连接大地，这种接法可使柜体、设备、屏蔽地和工作地保持在同一电位上，保护地和屏蔽地最终都连在一起后又与大地连通。
3．常见的触电事故的主要原因有哪些？怎样防止触电？答：（1）常见触电事故的主要原因常见的触电事故的主要原因有以下几个。
①电气线路、设备检修中措施不落实。
②电气线路、设备安装不符合安全要求。
③非电工任意处理电气事务，接线错误。
④现场临时用电管理不善。
⑤操作漏电的机器设备或使用漏电的电动工具（包括设备、工具无接地和接零保护措施）。
⑥设备、工具已有的保护线中断。
⑦移动长、高金属物体触碰高压线，在高位作业(天车、塔、架、梯等)误碰带电体或误送电触电。
⑧电焊作业者穿背心、短裤，不穿绝缘鞋，汗水浸透手套，焊钳误碰自身，湿手操作机器按钮等。
年国家开放大学电大《电气控制与PLC》期末复习
年国家开放大学电大《电气控制与PLC》期末复习1 一、填空题1、低压电器通常指工作在交流 1200V 以下，直流 1500 V 以下的电路中，起到连接、控制、保护和调节作用的电器设备。
2、热继电器是专门用来对连续运行的电动机进行过载保护，以防电动机因过热而烧毁的一种保护电器，通常是把其常闭触点串接在控制电路中。
3、对于正常运行在三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动机进入全压正常运行状态。
4、可编程控制器的硬件组成与微型计算机相似，其主机由CPU、存储器、输入输出接口、电源等几大部分组成。
5、PLC 运行时，应该将其开关置RUN档（RUN、STOP）。
6、可编程序控制器的编程语言标准 IEC1131-3 标准详细说明了句法、语义和 5 种编程语言的表达方式，这 5 种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（SFC）语言。
7、PLS 为上升沿脉冲指令，PLF 为下降沿脉冲指令，皆输出一个扫描周期的脉冲信号。
8、如图示：若闭合 X1，则 Y3、Y2、Y1、Y0 中Y3亮。
9、FX 2N PLC 只有两条步进指令，它们是STL、RET。
10、在电气控制技术中，通常采用熔断器或断路器进行短路保护。
MOVK8K1Y0 END X12 11、常用的电气制动方式有反接制动和能耗制动。
12、电动机长动与点动控制区别的关键环节是自锁触头是否接入。
13、当电动机容量较大，起动时产生较大的启动电流，会引起电网电压下降，因此必须采用降压起动的方法。
14、“LD”为取指令的助记符。
“LDI”为取反指令的助记符。
15、状态元件 S 在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令 STL_组合使用。
16、辅助继电器的常开和常闭触点使用次数不限，在 PLC 内可自由使用。
电气控制及PLC复习总结
《电气控制及PLC》期末复习提纲注：本提纲内出现的例题仅作题型参考，原则上不出现在学期期末考试试卷中。
一、常用低压电器复习目标：掌握常用低压电器的功能、分类、结构、工作原理等。
1.电磁机构的工作原理。
2.电弧是如何产生的？为何要灭弧？常用灭弧装置有哪些？3.低压隔离器的品种、名称、常用型号及相应的电路符号。
4.熔断器的工作原理及保护特性。
熔断器额定电流的计算、电路符号。
5.电磁式继电器的种类、结构及各自的工作原理和使用场合。
6.时间继电器的分类、结构及工作原理。
7.热继电器的作用、结构及工作原理。
8.几种常见的主令电气名称、用途及电路符号。
9.低压断路器的结构、工作原理、类型及主要参数（断路器俗称自动空气开关p22）。
10.接触器的作用、结构组成、类型及型号含义。
11.智能化接触器/断路器的含义、特点。
[例一] 第一章题型参考：1. 填空：按钮是最常用的，在低压控制电路中用于。
（P19）2. 简答题：低压断路器的选择应遵循哪些原则？（P24）3.选择题下列哪种器件一般不具有常闭触点？（）A.交流接触器B. 按钮C. 行程开关D.低压短路器参考复习题目：P30 课后习题1-1～1-10，1-13，1-15～1-18二、电气控制线路的基本规律1. 熟悉常用电气图形符号、文字符号、缩写及中英文名称（P32～33表2-1、2-2、2-3）2. 电气原理图与电气安装图各自的特点及两者的联系与区别，掌握读图和分析电路的基本方法。
3. 熟练掌握几种电气控制基本控制环节的电路原理图。
4. 掌握基本控制环节在电机控制电路（启、停、调速）中的应用。
5. 了解电气控制回路中的各类型的保护。
（P59～63）[例二] 第二章题型参考：1. 填空：阅读电气线路图的方法主要有两种：和。
（P36）2. 简答题：电气控制电路中为何需采用电流型保护？电流型保护主要有哪几种？（P59、60）3. 绘图题试完整绘制电动机可逆运行的反接制动控制线路。
