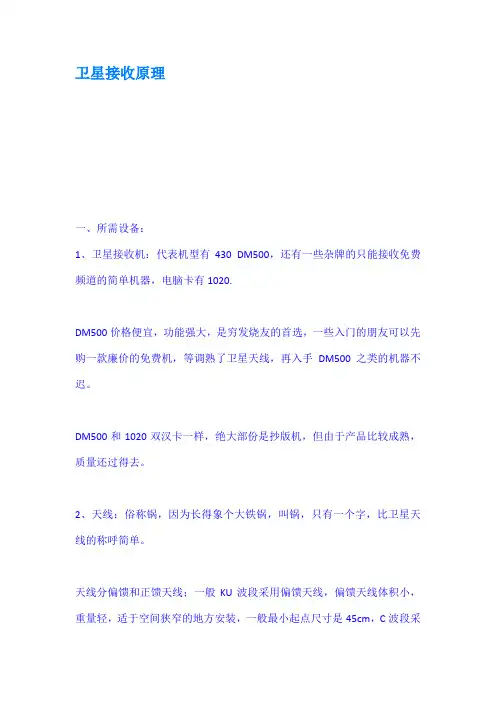

卫星接收原理
卫星接收原理一、所需设备：1、卫星接收机：代表机型有430 DM500，还有一些杂牌的只能接收免费频道的简单机器，电脑卡有1020.DM500价格便宜，功能强大，是穷发烧友的首选，一些入门的朋友可以先购一款廉价的免费机，等调熟了卫星天线，再入手DM500之类的机器不迟。
DM500和1020双汉卡一样，绝大部份是抄版机，但由于产品比较成熟，质量还过得去。
2、天线：俗称锅，因为长得象个大铁锅，叫锅，只有一个字，比卫星天线的称呼简单。
天线分偏馈和正馈天线；一般KU波段采用偏馈天线，偏馈天线体积小，重量轻，适于空间狭窄的地方安装，一般最小起点尺寸是45cm，C波段采用正馈天线，正馈天线体积大，重量重，适于安装在场地比较大的地方。
一般最小起点尺寸是直径1.2米，高纬度地区还要加大直径，但是正馈天线也可以用来接收KU波段，但体积太大，不太适用城市里安装，偏馈天线也可以接收C波段，但高频头上要加个高效馈源盘。
而且天线的直径不能太小，一般要90CM以上才能比较可靠的接收C波段卫星信号。
3、高频头，实际上学名叫降频器，负责把从天线上接收下来的高频信号变换成接收机可用的中频信号，其实高频头的导波管里的很短的象探针一样的才叫天线，锅只不过是起聚焦电磁波的作用而已。
高频头也分为KU波段和C波段，KU波段馈源和导波管做在一起了，C波段的馈源盘和导波管是分开的。
4、75欧姆电缆，最好用双屏蔽的有线电视电缆，因为卫星信号比较弱，太差的线，信号走到接收机的时候，可能已经衰减掉了。
所以，这点钱不要省。
5、F头，连接电缆用的接头，分英制和公制，卫星设备上用的基本上是英制，有线电视上用的基本上是公制，所以，不要买错了噢。
6、公分器，22K开关，13/18V开关，四切一，八切一，这是一机收多星用的东西，只收一颗星的话，用不着DM500支持八切一，如果你接收5颗及以上的卫星信号，建议用八切一，四切一加22K虽然也可以组合成八切一，但是，DM500支持并不太好，可能跟这种机器的供电弱有关。
卫星电视高效馈源使用篇
卫星电视高效馈源使用篇【第八章高效馈源使用篇】普通C头都是自带一个馈源盘，就固定C头的那个三两圈的盘盘，KU头呢都是馈源一体化的，馈源的作用就是更多的收集从天线反射回来的信号，以保证更清晰的收看。
那么为什么出现了高效溃源呢？比如您无法安装大个头的正馈天线，想在偏馈小天线上面收看只有正馈大天线才能收看的C段节目的话，那么就可以借助这个东西拉，它能把偏馈小天线信号更好的收集到您的C段高频头上，和这个东西配套的还需要个偏馈天线用的夹具，这些东西价格都很便宜，是您收看C段节目的一种良好的选择啊！注意采用高效馈源收看C段节目的话，您首先考虑的是您所收看的卫星在您的地区场强是不是最高的，在有天线尺寸是不是够大，推荐至少用90CM的偏馈，否则会下不来节目，即使下来节目也是一部分强台。
【第九章一锅多星篇】经过一段时间的自己亲自调星观看，是不是发现节目还不够看的啊，是不是想再添加锅收看更多的卫星节目拉，实际上有不用你破费太多的方法啊，比如就添加几个头，用一锅收看更多卫星节目，是不是更爽！由于受接收条件限制，如何运用现有条件和器材进行一锅多星的接收，正成为卫视烧友的追求和梦想。
笔者从各种有关刊物上看到了许多一锅多星的接收经历，了解到许多LCPLEE 上海卫星电视 烧友兼收高频头的位置的摆放产生很多疑问和争议，结合本人的接收实践，笔者绘制了卫星波束反射图，和广大烧友谈一点自己的观点和看法。
1、一锅多星的接收最好选择信号比较弱的卫星作为主收，信号强的卫星作兼收会省力些。
例如：笔者用1.5米中卫天线收105.5°E和100.5°E的双星，以100.5°E星作为主收，根据反射焦点偏移，偏焦收105.5°E星的高频头在主焦的左面约3公分的位置（紧挨主焦高频头如图），馈源略微向外一点，这样，不仅100.5°E星的所有信号全下，和单收105.5°E星差不多。
2、在收视实践中，发现卫星波束在天线锅面上的反射，实际上是个别锅瓣（只有靠近偏焦的两瓣）起主要作用的，其他锅瓣反射信号很少，（编者注：偏焦使用时有可能是这样，主焦使用时不可能是这样。
再说馈源盘
再说馈源盘作者：Tvcn来源：《卫星电视与宽带多媒体》2013年第18期卫星电视在最近的5年时间，可以说是爆发式的发展，各种民用的接收站普及到了千家万户，现在走在大街上你看到路边摆放的大锅小锅在明着销售，也不用吃惊了！当然很多老玩家回想起10年前的景象时候（那时候你家装口大锅都会有派出所等部门找你谈话），现在的人们实在是太幸福了，虽然政策还没有放宽，但是比那时候管的相对来说要松了很多。
随着新卫星的不断发射，卫星功率也是越来越强，C波段也是一样从当年要用3米以上的来接收到现在只需要使用一口小小的1米锅就能接收下来了，但是销售的产品做工也是越来越简化一套完整的卫星接收系统包含卫星接收天线，高频头，馈源盘通过同轴电缆连接到室内的卫星接收机上，接上电视就可以欣赏节目。
今天我就说说卫星接收中的一个看似微不足道的配件的变化那就是—馈源盘（集波器）。
首先我们先来了解下什么是馈源盘，卫星天线的锅面负责接收到的卫星信号的接收和发射到一个焦点上，由于天线精度问题尤其是分瓣式的天线，由于生产工艺和组装过程中的问题，精度差异所以一般都难做到将锅面反射到锅面的信号良好的反射到一个焦点造成了部分信号的散射，这个时候就需要馈源盘把这部分散了的信号再次反射回锅面，信号经过天线锅面再次聚焦反射聚焦，焦点就会更小，更容易进入高频头的信号口，从而提高天馈系统信号的接收性能。
由此馈源盘作为卫星接收系统中的作用是非常重要的。
馈源盘在最近着5年左右变化是最快的，下边是我整理出来的几种比较有特点的馈源盘的全家照一张。
图上的馈源盘基本上代表了这几年馈源盘的变化，从第一排最左边的为最老的排列下来，中间的塑料夹子就是现在市场上最常见的塑料夹子，当然用这种夹子才可以尽可能将价格做低更利于卫星电视接收的普及。
下面我们来进行实际接收效果的对比，这次对比器材为1.5米板状天线，PX-800的C头，618A的卫星接收机，寻星仪选用SH-200+寻星仪协助对星接收卫星选择了100.5度的亚洲5号卫星的C波段进行测试，亚洲5卫星在转发器分配上相对比较均匀，便于我们来测试信号在不同频点的衰减情况，同时为了便于对馈源盘对在接收机门限附近信号的表现，将天线适当偏离了100.5卫星，更好的表现出馈源盘的效率参数我们选择了三组参数进行对比：4148 V 11851一组3643 H 20640一组3820 H 27500一组首先参加对比测试的是大胖子重量为0.3公斤的三环馈源盘，这个馈源盘服役已经有5年了，先将馈源盘按照到天线上，并接上高频头使用SH-200寻星仪将信号调整到最强位置后固定，接上接收机查看几组参数的信号强度和品质。
高频头LNB
LNB一般我们所说的“天线”是0.25m、0.45m或者4m、6m甚至更大的比较常见的锅面天线。
其实那些都不是真正意义上的天线，是直观上看到的天线反射器（面）；真正的“天线”是高频头里被馈源包围的，只有像探针那么小的振子，被称作天线振子或者耦合振子，简称振子。
而我们常常把接收电波的反射器和高频头这一整套设备叫做天线是不科学的。
由此可知，常见的卫星电视接收天线包括两个部分，一个是反射器，一个是高频头。
高频头又包括两个部分，天馈和高放。
天馈是无源部分，由馈源和振子组成。
馈源又叫做谐振波导构成的辐射器，振子安插在馈源中间。
振子的长短与所接收电波的波长有关，振子长度应该是所接收的波长的1/4左右。
拿最常见的抛物面天线来说，锅面的切面成抛物线形，高频头被安装在抛物线焦点上；电磁波从卫星发射出来，投射到反射锅面，由反射面反射到高频头的馈源里。
外形呈圆形的馈源是一个汇集电磁波的喇叭，它的任务就是把抛物面反射过来的电磁波能量收集起来。
拿C波段高频头馈源来说吧（图3），它的体积比较大，大家看起来比较容易理解。
Ku 波段高频头馈源结构一样，就是体积小，馈源盘几乎都是密封的，不太好观察。
圆形的馈源盘至少有两环，有的有三环、五环或更多，就像水面扩散出来的波纹，都是同心圆。
如果是偏馈天线的馈源盘，从中心环到最外环，依次升高，就像梯田一样，所以叫做梯形馈源盘；这是专门为偏馈天线设计的，能最大程度地吸收电磁波能量。
图3馈源盘跟波导管连接，波导管末端是方形的“法兰盘”，波导管里就是天线振子。
由馈源收集的电磁波能量，经过波导管传输到固定的振子上。
波导管末端的法兰盘就是用来连接高放的。
C波段、Ku波段高频头的法兰盘不太一样，C波段高频头上的法兰盘外形和内径都是长方形，内径长×宽是58.2mm×29.1mm；Ku波段高频头上的法兰盘外形是正方形，内径是长方形，内径长×宽是19mm×9.5mm。

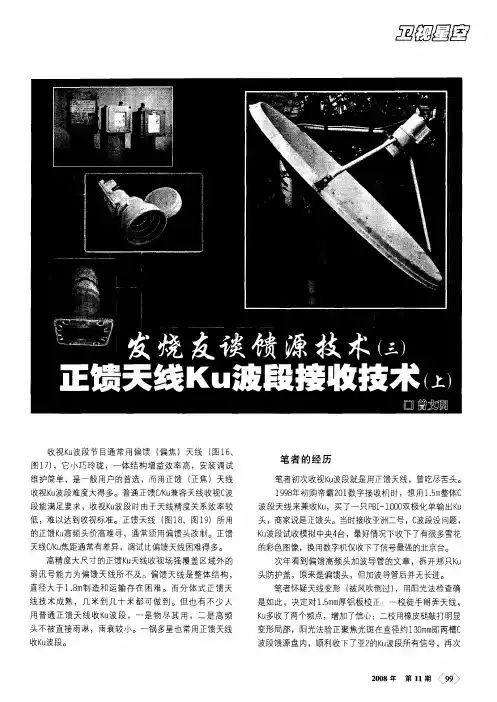

发烧友谈馈源技术(三)——正馈天线Ku波段接收技术(上)
般 用户的首选 ，而用正馈 （ ）天线 正焦 收视Ｋ 波段时由于天线精度关系效率较 ｕ
重 大得多。普通正馈ＣＫ兼容天线收视Ｃ ／ｕ 波
殳 视标准。正馈天线 （ ８ 图１ 、图１ ）所用 ９
价高难寻 ，通 常须用偏馈头改制。正馈 ｉ 常有差异 ，调试比偏馈天线困难得多。 寸的正馈Ｋ天线收视场强覆盖 区域外 的 ｕ
馈源盘直径约５ｍ 。以上Ｃ ５ｍ 波段和 Ｋ波段 波导管和馈源 ｕ
盘直径比为３ ，而波导管和馈源的面积 比却是９ 倍 倍。 理论上讲ＣＫ天线是可 以兼容的，但 Ｋ波段接收天 ／ｕ ｕ
线效率要求和Ｃ 波段天线效率相当时，如从它们的波导管 面积比９ 倍来说 ，Ｋ波段精度要求比Ｃ ｕ 波段高出９ 倍相信大
受 目通常 用偏馈 （ 节 偏焦 ）天线 （ ６ 图１ 、 ｉ 玲珑 ，一体结构增益效率高 ，安装调试
一
笔 者 的经 历
笔者初次收视Ｋ波段就是用正馈天线 ，曾吃尽苦头。 ｕ １ ９年初购帝霸２ １ ８ ９ ０ 数字接收机时，想用１５ 整体Ｃ ． ｍ 波段天线来兼收Ｋ ，买了一只ＰＩ １ ０双极化单输 出Ｋ ｕ Ｂ－ ００ ｕ
Ｋ 波段 对 正 馈 天 线精 度 的要 求 ｕ
合格的Ｃ 波段天线应聚焦在馈源盘内，天线的精度决
定焦点的大小 ，但焦点并不是均匀的，通常中心点聚焦
较好 ，边缘较分散。我们精调天线的目的，就是从杂乱
不均匀的焦点中找到最强信号点。下面四例从Ｃ ｕ ／ 波段 Ｋ
良好的精度才圆了我正馈天线Ｃ＜一网打尽的梦。 ／ｕ ｝
天线面慢慢整形 ，最后用阳光法测定焦点直径在１ Ｏ ｍ Ｏｍ 左右 ，试收信号有所改善。再用Ｋ波段收中４ ｕ 模拟节 目， 图像干净无噪点，用亚Ｓ模拟节 目对 比其他 １５ 分瓣天 ３ ． ｍ 线图像要明显干净得 多，Ｃ 波段达到 １５ 天线理想的要 ． ｍ 求，而Ｋ波段是否只达此水平？又想到了加波导管 ，总 ｕ 结初次教训 ，加波导管可能会 影响焦距 ，照搬 别人 的 ｌ ３ｍ 长度也许不灵 ，所以做 了个可调节长度的波导管 ， ４ｍ 改变一次长度调一次焦距 ，终于成功 ，再加配Ｋ馈源盘 ｕ 接 圈，在 四川收下太平洋卫视 １ ６ Ｅ ６ 。 三个 Ｋ频点节 目。 ｕ

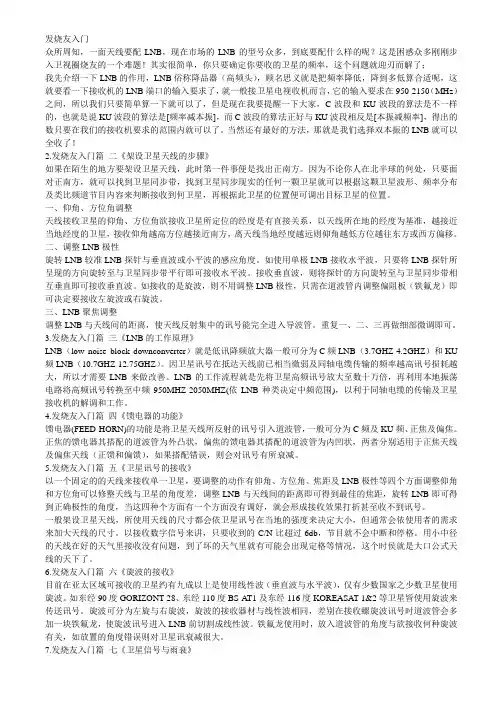

发烧友入门
发烧友入门众所周知，一面天线要配LNB，现在市场的LNB的型号众多，到底要配什么样的呢？这是困惑众多刚刚步入卫视圈烧友的一个难题！其实很简单，你只要确定你要收的卫星的频率，这个问题就迎刃而解了；我先介绍一下LNB的作用，LNB俗称降品器（高频头），顾名思义就是把频率降低，降到多低算合适呢，这就要看一下接收机的LNB端口的输入要求了，就一般接卫星电视收机而言，它的输入要求在950-2150（MHz）之间，所以我们只要简单算一下就可以了，但是现在我要提醒一下大家，C波段和KU波段的算法是不一样的，也就是说KU波段的算法是[频率减本振]，而C波段的算法正好与KU波段相反是[本振减频率]，得出的数只要在我们的接收机要求的范围内就可以了。
当然还有最好的方法，那就是我们选择双本振的LNB就可以全收了！2.发烧友入门篇二《架设卫星天线的步骤》如果在陌生的地方要架设卫星天线，此时第一件事便是找出正南方。
因为不论你人在北半球的何处，只要面对正南方，就可以找到卫星同步带，找到卫星同步现实的任何一颗卫星就可以根据这颗卫星波形、频率分布及类比频道节目内容来判断接收到何卫星，再根据此卫星的位置便可调出目标卫星的位置。
一、仰角、方位角调整天线接收卫星的仰角、方位角欲接收卫星所定位的经度是有直接关系，以天线所在地的经度为基准，越接近当地经度的卫星，接收仰角越高方位越接近南方，离天线当地经度越远则仰角越低方位越往东方或西方偏移。
二、调整LNB极性旋转LNB较准LNB探针与垂直波或小平波的感应角度。
如使用单极LNB接收水平波，只要将LNB探针所呈现的方向旋转至与卫星同步带平行即可接收水平波。
接收垂直波，则将探针的方向旋转至与卫星同步带相互垂直即可接收垂直波。
如接收的是旋波，则不用调整LNB极性，只需在道波管内调整偏阻板（铁氟龙）即可决定要接收左旋波或右旋波。
三、LNB聚焦调整调整LNB与天线间的距离，使天线反射集中的讯号能完全进入导波管。
中波转播台信号源系统的搭建
第22期2023年11月无线互联科技Wireless Internet Science and TechnologyNo.22November,2023作者简介:卢培通(1993 ),男,广东潮州人,助理工程师,本科;研究方向:中波发射传播技术㊂中波转播台信号源系统的搭建卢培通(广东省饶平中波转播台,广东潮州515700)摘要:信号源系统是中波发射台站的重要组成部分,是中波发射传输的首要链路,其系统的质量是中波传输的先决条件㊂文章就整个信号源系统的搭建过程进行探讨,分别从信号源路由部分㊁信号源柜组成部分㊁控制台监听部分㊁搭建系统测试4个部分讲述,分享整个系统的搭建步骤和调试方法㊂关键词:信号源系统;系统搭建;天线安装;信号调试中图分类号:TP391㊀㊀文献标志码:A0㊀引言㊀㊀为了使广东江门中波转播台新建台站顺利播出使用,本文研究了江门中波转播台的新台信号源系统搭建㊂该信号源系统根据台站实际情况分为4个部分,分别为信号源路由部分㊁信号源柜部分㊁控制台监听部分㊁搭建系统测试㊂本文将对信号源系统搭建过程进行研究㊂1㊀信号源路由部分㊀㊀一般中波转播台站信号源种类有卫星信号㊁光纤信号㊁微波㊁FM 信号等㊂此次新台信号源系统搭建采用卫星信号,主用信号和备用信号分别为不同波段卫星㊂下面将对卫星信号的组成和安装调试进行探讨㊂1.1㊀卫星信号的组成㊀㊀卫星接收信号共有6B㊁6C㊁Ku 波段3种卫星接收信号㊂其系统主要由4部分组成:抛物面天线㊁馈源㊁高频头㊁卫星接收机㊂抛物面天线:其作用是将信号反射到抛物面焦点处的馈源上,然后再经过波导管传给高频头[1]㊂抛物面天线分为正馈天线和偏馈天线2种,正馈天线用于C 波段接收,偏馈天线用于Ku 波段接收㊂接收天线口径的大小与信号接收能力㊁信号质量呈正比例关系㊂馈源是向抛物面天线提供电磁辐射的初级辐射源,其作用是将高频电流或波导能量转变成电磁辐射能量㊂馈源的主要功能是将天线收集的信号聚集送给高频头,馈源还起着选择极化的功能㊂馈源由波导管和波纹喇叭2部分组成,现在一体化高频头C 频段把高频头和波导管合在一起制造,Ku 频段一体化高频头体积较小,把馈源合在一起制造[2]㊂高频头即低噪声下变频器(Low -Noise Block,LNB),一般分C 波段用的C 头和偏馈使用的Ku 头㊂LNB 上面接有探针,该探针会将接收到的卫星下行信号输送给电路,通过电路对该信号的低噪声放大和下变频转换之后,立即产生一个 第一中频信号 (带宽950~2150MHz),经过馈线的传输,将其送到卫星接收机进行数字解调处理㊂卫星接收机的作用是将抛物面天线接收下来的卫星信号(C 波段或Ku 波段)进行处理㊂卫星信号经高频头进行放大变频后产生中频信号,送到接收机调谐和混频电路进行处理转换后产生第二中频信号,再经过放大㊁QPSK 解调后输出数字码流㊂数字码流在信道中解码后,再进行信源解码,输出音视频信号和数据[3]㊂1.2㊀卫星接收天线的安装㊀㊀安装的选址中,除了要考虑雷达㊁高压线有可能对天线产生的影响外,还要避开电信塔㊁微波塔等建筑物㊂此次根据台站实际情况,将8个卫星接收天线(6个正馈天线,2个偏馈天线)按照定好的位置浇筑钢筋水泥底座架㊂天线主体结构的安装步骤如下:将反射板固定于底座后,将馈源支架㊁固定盘安装在反射板上,使两者与调节杆㊁反射面㊁方位套筒连接起来,保持馈源与反射板上天线发射点的重合状态,以顺利接收增益信号,保证天线的使用性能;将组装好的天线架设在天线座架上;把高频头紧固于馈源盘之上㊂为了防止5G 信号对接收卫星的干扰,在C 波段的卫星接收天线高频头处加装5G 信号滤波器,确保接收信号不受5G 信号干扰㊂1.3㊀卫星接收信号的调试㊀㊀此次调试采用的工具设备:量角器㊁直尺㊁吊垂线㊁对应波段的卫星接收机㊁带有音视频输出的电视㊁F 头同轴电缆线等㊂卫星接收天线和高频头组装完成后,对卫星接收天线进行调试㊂卫星接收天线调试难点在于需要 对星 ㊂测量出当前位置的经纬度数据,通过公式计算得出接收卫星的仰角和方位角㊂同时,值得注意的是,偏馈天线的仰角计算方法较正馈天线有所不同,可以用以下方法推算:偏馈天线的仰角=计算得到的仰角-偏馈天线的偏馈角㊂通过测量仪器初步定下卫星的仰角后固定(确定信号强度),再转动天线,找准天线的方位角(确定信号质量)㊂每次转动后需要时刻监测信号强度,转动速度不宜过快,随时停留观察卫星接收机的信号状态㊂通过细调让高频头㊁卫星接收天线等天线部件实现整体的协调运行,使卫星接收效果达到最佳㊂1.4㊀卫星接收信号的输出㊀㊀此次新台播出节目共有4个,通过9个中波频率播出,所以需要使用到功率分配器(以下简称 功分器 )将节目分配到对应频率上㊂功分器主要作用是把1路输入信号能量均分在2路以上㊂要注意的是,音频信号通过功分器后会有损耗:二功分器的插入损耗一般为3.5dB(如1个10dB的音频信号通过二功分器后会输出两个6.5dB的音频信号),三功分器的插入损耗一般为5.3dB,四功分器的插入损耗一般为6.5dB㊂功分器将音频信号分配到信号源柜对应的卫星接收机中㊂2㊀信号源柜部分2.1㊀信号柜设备布置㊀㊀此次新建台站信号源柜共有4个,需对信号源柜内所有使用到的设备提前做好布置规划㊂布置原则要满足以下几个要点:(1)机器自上往下排列,机器设备相互之间要至少间隔1U挡板,保证机器设备有足够的散热空间㊂(2)每个机柜放置的机器设备数量尽可能接近,保证整体美观度㊂(3)将涉及播音的设备放置在同一个柜体,确保安全播出㊂按照以上布置原则,对设备进行布置㊂一㊁二号柜为播出柜,主要布置设备为主备卫星信号接收机㊁1kHz垫播信号和音频切换器(共9个频率,其中一号柜5个频率,二号柜4个频率);这2个柜通过音频切换器实现了主备信号源㊁1kHz垫播信号的切换,确保在一路信号源发生故障时,有另外2路信号源可以应急播出㊂三号柜为接收柜,主要布置设备为卫星接收机画面显示设备㊁多路调谐器和无音报警器㊂四号柜为监测柜,主要布置设备为调幅度检测㊁示波器和音频编码器等慢录系统设备㊂2.2㊀信号柜设备布线㊀㊀各种机器设备放置完成后,需要对信号柜进行布线㊂布线之前需要根据设备的走线路径焊接对应长度的连接线,如卡农头音频线㊁莲花头音视频线㊁F头同轴电缆㊁BNC头同轴电缆等㊂卡农头音频线:音频信号之间的传输是平衡传输㊂它是通过相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低㊂它通过并列的3根导线传输,分别为接地㊁热端㊁冷端㊂此次布线过程中采用三芯卡农头来作为输入㊁输出插件㊂卡农头插件分为公头和母头,一般信号流出为公头,信号流入为母头㊂3个端口对应分别为1接地㊁2热端㊁3冷端㊂莲花头音视频线:包括信号端与接地端两个端子,常用于要求较低或近距离信号传输㊂此次将其用在卫星接收机视频输出口㊁音箱输入口㊁音频编码器输入口上㊂同轴电缆:根据台站实际情况采用Φ5和Φ7的同轴电缆线,F头同轴电缆线用于功分器到卫星接收机的连接,BNC头同轴电缆用于发射机天线倒换取样㊂信号源系统设备比较多,相互之间的连线也比较多,为了方便值机人员识别和维修,将输入输出信息标注在输入输出线抽头上,以方便在整理维修时快速识别连接线的来路与去处㊂此次采用ABCD4个数字来进行信息标注,其中A为台站播出的各个频率,按顺序排序㊂B分1㊁2㊁3㊁4㊁5,分别表示主音频信号㊁监听音频信号㊁射频信号㊁网络信号和控制信号㊂CD为正常的排序,所有信号流向为序号D从单数流向双数㊂布线时,机柜内由于设备连接线数量较多,安装人员应尽量将各种连接线按作用类别加以分类,尽可能使其规范化,便于值机人员调整和维护㊂此次布线,对于每个频率的同一类型线(例如主卫星接收机输出到音频切换器的线),统一走线方向,每条线拉紧对齐,提高整体美观感㊂2.3㊀信号柜搭建难点㊀㊀信号源柜安装难点在于台站发射频率多(共9个发射频率);机器设备数量多;焊接的设备连接线数量多㊂连接线的焊接对安装人员的技术要求较高,每条线焊接后需检查焊点的牢固性㊁对应触点的导通性等㊂只有确保每一条连接线测试合格,才能使搭建的信号源系统播音符合要求㊂所有柜体之间的跨柜连线,都通过增加接线柱使设备互通,4个柜体共使用了9条接线柱(每条接线柱有60个接线端子)㊂通过接线柱使跨柜设备互通可以保证每个柜体之间相互独立,在未来台站有升级改造的需求时,技术人员可以通过分离接线柱下端的接线端,使各个柜都可以独立改造㊂另外,放置于第三个信号柜内的调幅多路调谐器,需要外接接收天线㊂尝试了多种线材和长度,例如音频线的高密铜芯屏蔽层㊁单股粗铜线㊁多股铜线等等,但是接收效果都不尽如人意㊂最终,采用单股粗铜线制作了多圈环形天线㊂为了避免铁材质的信号柜体对其屏蔽,将其走线穿孔放置于信号柜的柜顶㊂经测试,该种环形天线接收效果良好,符合要求㊂3㊀控制台监听部分㊀㊀搭建的控制台向值机人员提供了应急开关操作功能和监听监看功能㊂3.1㊀应急开关部分㊀㊀应急开关采用了三刀三档切换开关代替了以往台站常用的拨动开关,开关接线如图1所示,流入应急开关的有3档,分别为一档信号源音频信号㊁二档空挡㊁三档1kHz垫播信号㊂为了提升美观度和指示播出状态,在面板上增加了蓝红黄3颗独立的指示灯㊂蓝色指示灯代表信号源音频信号(正常播出状态),红色指示灯代表空挡,黄色指示灯代表1KHz垫播信号(应急播出状态)㊂3.2㊀音源监听部分㊀㊀独立监听分为信源监听和播出监听2部分,经过比较,最后决定使用独立的带指示灯的自锁开关进行控制,接线如图2所示㊂每个频率分别使用2个开关独立监听信源信号(蓝色指示灯)和播出信号(红色指示灯)㊂该自锁开关为六脚两开两闭,其中两脚控图1㊀应急开关接线制音频线通断,两脚控制指示灯通断㊂该自锁开关通过12V 开关电源供电,同时使用了2U 的挡板,每块挡板上分布3个频率的自锁开关㊂为了保证呈现效果美观,这对安装人员在面板上的定位和钻孔技术有极大的要求㊂完工后,整个控制台呈现了非常美观创新的效果㊂该种监听模式较以往的使用循环监听器手动监听的方法,无论从接线方面还是安装方面,都要相对复杂㊂但是其呈现的效果更加美观,操作更加简便㊂图2㊀信源监听和播出监听接线3.3㊀音频流向发射机部分㊀㊀应急开关输出的音频信号经过控制台上音频分配器后一分为二,分别流入主备发射机㊂至此,控制台初步实现了发射机的音频输入,并配备了一系列的主备信号切换㊁无音报警㊁监听等功能㊂4㊀搭建系统测试㊀㊀三大部分分别搭建完成以后,要对其进行整体的上电测试工作㊂上电前,测试人员需要测试所有设备公共电源的零火线电阻值,防止安装时个别设备电源接口短路造成设备烧毁㊂上电完成后,再分别对每部㊀㊀分功能进行测试,确保每一链路之间的连通㊂测试时准备了一套监听检测耳机(耳机阻抗应大于16Ω),当出现音频中断故障时,可顺着音频信号链路逐级监听信号,这种方法还可以检测声音小㊁失真等故障㊂现在的数字卫星接收机㊁音频处理器以及信号切换装置的输出接口都是平衡式卡农插口,因此耳机插头应使用卡农插头㊂另外再配一副卡农子母连接线㊂测试音频时,遇到声音小㊁失真等情况时,还要采用示波器测试前后2个链路音频信号电平的大小,通过前后电平值对比来判断链路是否正常㊂控制台的独立监听功能在调试时出现了问题,在不按下自锁开关的情况下,音箱始终会产生杂音㊂经过分析排查发现,音箱输入音源为信源音源和播出音源,2个音源分别通过自锁开关流入,为单音频声道㊂自锁开关使用了红色(热端)的音频线控制开断,白色音频线(冷端)始终处于连接状态,没有断开㊂断开白色音频线(冷端)后,之前产生杂音的情况消失㊂经过分析,音箱产生杂音是由于音频串扰所致㊂至此,故障解决㊂整个信号源系统实现正常播出,达到预期的效果㊂5㊀结语㊀㊀信号源系统直接关系到台站转播的效果㊂本文从无到有搭建了一个信号源系统,对信号源路由部分㊁信号源柜部分㊁控制台监听部分做了概述㊂今后中波台站的发展,还需要坚持不懈地利用所学知识对台站设备系统进行优化,朝建设高质量㊁高可靠性㊁高智能化台站的方向努力㊂参考文献[1]寇灵燕.刍议卫星广播电视接收系统的接收原理及安装调试[J ].科技传播,2019(2):85-86.[2]曾文明.发烧友谈馈源技术(一) 认识馈源了解馈源[J ].实用影音技术,2008(9):93-97.[3]韩敏.浅析中波发射台信源系统的工作原理及常见故障处理[J ].通讯世界,2017(9):49-50.(编辑㊀王永超)Construction of signal source system for medium wave broadcasting transmitting stationLu PeitongRaoping Medium Wave Rebroadcasting Station of Guangdong Province Chaozhou 515700 ChinaAbstract The signal source system is an important part of medium wave broadcasting transmitting station and is the primary link of medium -wave transmission.Its quality is a prerequisite for medium -wave transmission.This article briefly describes the entire signal source system construction process.The main contents include the signal source routing part the signal source cabinet composition the console monitoring part the system construction test and the difficulties and precautions encountered in the whole system construction plete the construction of the system and then test so that the reader can understand the overall process of building the signal source system of the medium -wave broadcasting station.Key words signal source system system construction antenna installation signal debugging。
卫星高频头讲解(LNB)
第一章 卫视基础卫星电视接收系统包括卫星天线、馈源、高频头、卫星接收机等部分组成。
卫星接收机通过同轴电缆同卫星天线上的高频头相连，高频头将卫星天线反射过来的微波信号反馈到卫星接收机内进行处理或解码，解出图像和伴音。
一、波段和频率划分卫星电视节目分为C波段和Ku波段。
C波段的频率范围是3400MHz~4200MHz。
Ku波段的频率10.7~12.75GHz，其中可分为10.7~11.7GHz、11.7~12.2GHz、12.2~12.75GHz等频段。
二、卫星信号的极化方式卫星信号的极化方式分为圆极化和线极化两种，圆极化包括左圆极化和右圆极化，节目表上的对应标注方式是L、R。
线极化包括水平极化和垂直极化，标注为H、V。
接收圆极化和线极化信号需要不同的高频头，一般的情况下接收圆极化信号用普通的高频头就可以，在接收机中极化方式设置为H或V就可以了。
三、天线天线就是我们常说的大锅，是一个金属抛物面，负责将卫星信号反射到位于焦点处的馈源和高频头内。
一般来说，天线口径越大，节目的信号越强，接收质量越高。
但考虑到成本、安装等因素，用户要求天线口径越小越好。
如亚洲3S上C波段国内数字节目只须1.5M或更小的中卫天线即可接收到高画质图像和伴音。
而Ku波段的节目，像韩星这样的直播卫星只须0.6M甚至0.35M的中卫偏馈天线就可以。
但接收同样的节目，有些不同品牌、同样尺寸的天线却无法胜任,原因是天线的质量和精度不高,导致效率低,增益低,因此选择卫星天线的时候一定要选择中卫天线这样质量可靠，工艺精良, 精度高的名牌大厂的产品。
一面优质的卫星天线要求制作精度高，表面耐腐蚀，抗风能力强，效率高，增益高，经久耐用。
在发烧友和众多用户中，台湾中卫天线以同样价格上最好的质量；同样的质量上最低的价格被公认为普及型优质产品，南方一位个人用户10年前买的一面1.5M中卫天线，历经大雨和暴风的侵袭至今表面烤漆丝毫无损,毫无变形，完好如初。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正馈收Ku波段六环馈源盘作者：Tvcn
来源：《卫星电视与宽带多媒体》2013年第15期
玩家通常在资源有限制的情况下会喜欢用大口径的正馈天线安装Ku波段的高频头来接收KU波段的卫星电视节目，而且一面同尺寸的C波段正馈天线的价格通常也要比同尺寸的专用KU波段偏馈天线便宜1/3甚至更多，因此在玩家中用C锅安装KU头来接收的并不在少数，可是在C波段天线设计时候一般只考虑了C段高频头的固定方式并没有多少专门设计好为KU 头固定配置好适合的夹具等，因此我们在实际安装中经常会出现的就是固定困难，偏离焦点，增益不好等问题，而天线性能也被浪费无法发挥其在KU波段接收的真实性能。
笔者最近有幸从厂家那拿到了一款6环的专门为C波段天线安装KU头而设计的馈源盘，接下来与大家一起来深度了解下这款产品。
整个馈源盘分上下俩部分组合而成，最大一一圈馈源盘直径有16厘米与一款正馈头使用的C波段三环馈源盘尺寸相同，在盘面上已经设计好了用于与C波段天线对应的螺口，方便将C波段天线的馈源杆与天线良好的固定，另一部分为馈源盘的部分，材质为铝制，制作工艺比较精细，分量也很足，给人一种很扎实的感觉，从里往外数正好6环，每环的边缘处理都很平整，用手摸上去也很平滑。
馈源盘的直径为9厘米，厚度1厘米，考虑到KU波段信号的的波长特点，馈源盘设计了长达7厘米的波导管，这样可以尽可能解决了KU波段的波长特点造成的信号损失，使其用于在安装普通KU头时候使信号增益达到最佳的状态，而且厂家考虑的非常周全，为了便于玩家接收圆极化的需要，馈源盘波导管内还配备了一块极化片，需要接收圆极化信号时装上，反之取出备用即可（题图）。
俩部分使用了三根长螺丝进行连接固定，，这样玩家在不同口径的天线上使用时候可以根据实际需要对固定盘面和馈源盘进行细微调整，使信号达到最佳（图1）。
接下来呢我们就来实际安装KU头看看整体效果，这里笔者使用的是Paraclips MST-2001 高增益KU双本振高频头，首先要将原高频头的保护罩去掉，去掉后将高频头与6环馈源盘连接，整体效果很不错（图2）。
接下来我们将馈源盘安装到1.5米正馈天线上看看整体效果（图3）。
安装时候将大的圆环一面冲上，将天线的馈源杆与馈源盘固定好，上紧后看起来非常扎实的感觉。
最后将准备好的高频头与馈源盘波导处连接好，这里我们可以先将KU头与馈源盘之间的连接不固定死，便于接收时候极化角的调整，待卫星调整完后可以使用蜡将连接处封好，避免雨水进入影响了接收效果（图4）。
外观欣赏完了，固定在锅面上的馈源盘和KU头看起来也很显档次！接下来我们来测试下安装好了6环专用馈源的1.5米C波段正馈天线在实际的接收使用中增益情况到底如何吧。
本次测试笔者使用了3款天线来进行测试，对比下这款6环馈源盘在1.5米C波段天线接收的增益能够达到多大口径的偏馈天线的增益。
使用的天线如下：
寻星仪使用的是SM-2500寻星仪用于对天线进行的调整对准卫星，接收的卫星选择的是在本地接收相对困难的128度日本通讯3号卫星KU波段的Sky PerfecTV直播系统的节目。
先分别将3面天线都对准128度KU段，参数选择该星较强的12553 H 21096一组进行调星，首先在寻星仪上对比了下信号强度，下图中左上的为1.5米C波段正馈安装6环馈源盘后品质可以达到36%，右上为1米偏馈天线调整后信号品质为32%，左下为1.5米偏馈天线的接收品质达到了46%（图5）。
天线全部调整固定从调整后情况看信号最好的还是1.5米的偏馈天线，虽然已经服役多年，锅面也已经生锈，但是增益还是要高于另俩面天线，而安装了6环馈源盘的1.5米正馈天线排第二，信号品质最低的是1米的整体偏馈天线。
接下来我们将信号接入接收机来看下实际接收电视节目的情况，先依次将3面锅收下来的128度KU波段的信号进行扫描，看在接收机上各自能扫下几组参数。
将1.5米偏馈天线接上HI BOX机器后12553一组信号品质能达到71%，开始扫描后扫下了53个频道。
1.5米正馈天线接好接收机扫描后，机器可以扫下43个频道。
1米偏馈天线接好接收机后只扫下了30个频道（图6-7）。
扫描完成，接下来我们来对卫星扫下来的几组参数的信号品质做些对比。
我们先测试下该卫星在频段低端的12328 H 23303一组的CNN HD高清信号品质做对比。
使用HIBOX机器的信号品质项进行对比，下图依次左上为1.5米C波段天线，右上为1米偏馈天线，左下为1.5米偏馈天线，右下为该组频道接收画面（图8）。
从图上可以看出，在这组参数中安装了6环馈源盘的1.5米C波段天线和1.5米整体偏馈天线上都可以收下，信号最好的为1.5米偏馈天线品质可以达到35%（该星上的HD节目信号品质超过15%基本就可以稳定收看），安装了6环馈源盘的1.5米C波段天线可以收下不过信号在门限附近品质只达到了10%，而1米偏馈天线则是无信号的状态。
接下来测试下处在该卫星KU波段频带在中段的12553 H 21096一组进行对比，这组参数也是该星KU波段信号中最强的一组，非常适合玩家用来对星时候使用。
使用HIBOX机器的信号品质项进行对比，下图依次左上为1.5米C波段天线，右上为1米偏馈天线，左下为1.5米偏馈天线，右下为该组频道接收画面（图9）。
从图上对比可以看到，这组参数在安装了6环馈源盘的1.5米C波段天线上信号品质可以达到53%，而在1.5米偏馈天线上信号品质达到了71%，在1米偏馈天线上品质也达到了53%与安装了6环馈源盘的1.5米C波段天线信号品质相同，均可以稳定流畅的收看。
接下来测试对处在整个128KU波段12G载波末端的参数进行品质对比。
这里以12702 H 21096一组为例子，使用HIBOX机器的信号品质项进行对比，下图依次左上为1.5米C波段天线，右上为1米偏馈天线，左下为1.5米偏馈天线，右下为该组频道接收画面（图10）。
依次接收效果1.5米C波段天线接收效果品质为53%可以稳定的收看，而1米偏馈天线接收品质只达到了49%图象有马赛克停顿偏多， 1.5米偏馈天线的接收品质为70%稳定收看。
通过以上的详细实际接收信号品质的对比，我们得出的结论是1.5米正馈天线在安装好6环的馈源盘后，接收KU段的节目信号品质要比1米整体偏馈天线要好，而比1.5米整体偏馈天线的效果要差些，取中间数值，基本1.5米正馈天线配合6环馈源盘后可以达到接近1.2米偏馈天线的效果。
文章最后笔者要强调的是以上测试结果只代表参加测试的设备，由于KU波段波长短对天线拼装要求也高些，一点点的天线变形都可能造成信号发射散焦无法发挥好其他设备的效果。
