某市政工程排水管道土方开挖及管道基础施工
市政给排水管道的基础处理与施工
市政给排水管道的基础处理与施工摘要：近年来，随着我国城市建设的不断发展和完善，我国经济建设和城市发展的整体水平有了很大提高。
市政给排水作为当前城市基础设施的重要组成部分，市政给排水管道施工质量问题也将直接影响到当前城市居民的正常生活。
但我国的市政给排水管道还不完善。
针对这一问题，笔者还将对市政给排水管道的基础处理和建设进行研究，希望能为我国的城市建设提供一些帮助。
关键词：市政；给排水管道；基础处理前言如今，城市建设更加全面，国家高度重视大城市市政建设。
对于城市的市政系统建设，需要建设的内容较多，但最重要的系统建设是城市的给排水管道。
城市给排水管道系统主要用于处理城市居民生活污水。
此外，还承担着防洪排涝任务。
因此，在施工过程中，要从整体上控制工程的具体实施，做好施工的基础处理。
一、市政给排水管道基础处理的主要操作在具体操作过程中，因受到地形差异的影响[1]所采用的基本处理方法有较大差异。
一方面，由于管道本身具有一定的特殊性，条带特性是其主要特点，因此在施工过程中，应以此为出发点，区别于一般的建筑物地基处理方法。
另一方面，在某些情况下，可能需要在软土环境中进行管道施工，因此应充分考虑软土的特性，否则会造成不必要的变形。
一般有以下几种操作方法。
（一）振冲操作法该方法可以提高地基的稳定性，保证地基的密实性。
混凝土施工时边振捣边加水。
根据施工现场的实际情况，施工重点也要有所不同。
如果砂和粉砂是主要的地基环境，那么压实方法无疑是最合适的方法。
该方法的主要原理是在水压和连续振动的作用下，可以重新布置地基中的砂颗粒，使砂颗粒更加致密，减少裂纹的产生。
这样，地基的承载力和抗液化能力将得到提高。
此外，在地基排水条件不能达到满意程度、地基主要是粘土或饱和黄土的情况下，振冲置换法应是施工人员的首选。
该方法主要采用新型砂料代替原桩材料，形成复合地基，改善土体结构。
（二）沉管操作法此种方法适用于软土淤泥的施工环境中。
在施工前，管道外壁和淤泥之间通常会产生强摩擦力，这种情况下，要充分考虑桩能否承受足够的承载力，从而确定具体的桩数，确定最终的结构形式。
市政土方及管道计算规则
一、土方工程。
(一) 一般土方。
1.土方的挖、运均以天然密实体积(自然方)计算，回填土按碾压后的体积(实方)计算。
2.一般挖方包括道路土方,底面宽度超过7m、长度超过底宽3倍、基坑底面积在150m2以上的土方开挖。
3.土方分类为综合土和四类土，一般情况下，执行综合土定额。
土方中砾石含量超过10%时，可套用四类土；碎、砾石含量超过30%时，按地四类土乘以1.43系数。
4.人工挖土、运土定额系指工程量小、运距近和不适宜用机械施工的土方工程。
除以上情况外，均执行机械土方定额。
对于机械挖不到的方或需要人工配合修整挖土时，可套用人工挖土定额。
区分比例为机械挖土按90%计算，人工土方为10%，人工辅助挖土按相应定额乘以1.5系数。
5.机械土方分为推土机推土(最大推距不能超过80m)、铲运机铲运土方和挖掘机挖土。
6.机械土方现场运输指现场分段施工需回填时可利用的土方，不包括耕植土、流砂、淤泥、垃圾、杂填土和冻土。
(二) 沟槽土方。
1.沟槽土方,底宽小于7m,底长>底宽3倍以上按沟槽计算。
2.沟槽土方挖土深度步距分为2m、4m、6m、8m。
深度超过8m时，每增深1m，按上步定额乘以1.12系数。
3.沟槽底宽每侧工作面,按设计要求计算。
如无设计要求时，按下表规定执行。
管道结构宽(cm)混凝土管道基础90º混凝土管道基础>90º金属管道构筑物无防潮层有防潮层50以内40 40 3040 60100以内50 50 40250以内60 50 40250以上80 80 604.沟槽、支撑、放坡有设计要求时,按设计规定执行。
无设计要求时按以下规定参考计算：(1)沟槽深度在1m内,不放坡,不设撑。
(2)沟槽深度在2m以内时,放坡系数按1∶0.25；3m以内放坡系数按1∶0.33。
(3)沟槽深度在4m以内时,设置疏撑,放坡系数按1∶0.05。
(4)沟槽深度超度4m,可设密撑,放坡系数按1∶0.05。
市政工程道路排水管道施工技术_6
市政工程道路排水管道施工技术发布时间：2022-12-29T05:21:10.755Z 来源：《城镇建设》2022年9月第17期作者：沈肖军[导读] 市政工程道路排水管道施工是城市发展的基础建设工程之一，也是市政道路施工的重点，沈肖军上海青浦自来水有限公司上海市 201799摘要：市政工程道路排水管道施工是城市发展的基础建设工程之一，也是市政道路施工的重点，难度较大，并且会受到周边环境影响，降低道路的整体通行能力。
在实际施工中，应当掌握施工技术要点，并且落实到施工全过程中，以有效开展市政排水管道施工工作。
排水施工与市政道路工程具备统一性，应当协调二者关系，掌握排水管道施工要点，提升施工技术科学性，优化完善排水管道施工过程，以提升工程效率与质量。
关键词：市政工程；道路排水管道；施工技术 1导言随着城市化进程的不断加快，城市基础设施建设变得尤为重要，市政道路工程项目的建设也与日俱增。
然而，在市政工程的建设中，因为排水管漏水、排水检查井施工质量不合格，导致路面“局部掏空”出现塌陷的现象时有发生。
因此，在市政道路工程施工过程中，需要着重优化排水管道、检查井的施工质量，提高施工的工艺，不断提升排水工程施工的整体效益。
排水管道工程施工过程中，需要提前掌握施工要点，做好施工过程控制，保证排水管道施工质量。
2市政道路排水管道的重要性市政道路项目是城市各功能区连接的主要载体之一，一方面基础道路工程本身有利于城市公共交通的顺畅运转，另一方面市政道路工程排水管道有利于城市在多雨时节下排水。
在此，值得强调的是，作为城市基础建设项目之一，市政道路排水管道，还起着保护地面道路及确保路基及周边建筑安全性的重要作用。
一方面，保护地面道路。
政道路排水管道关系到城市防洪排涝等基本功能的发挥。
通过科学合理的设计，不断完善和提高排水管道的施工技术等措施，能够使排水管道将道路雨水及时排除，避免出现积水。
而众所周知，任何材质及质量的道路在长时间雨水的浸泡下，路面的结构层、强度等也会被破坏，从而降低道路的使用寿命。

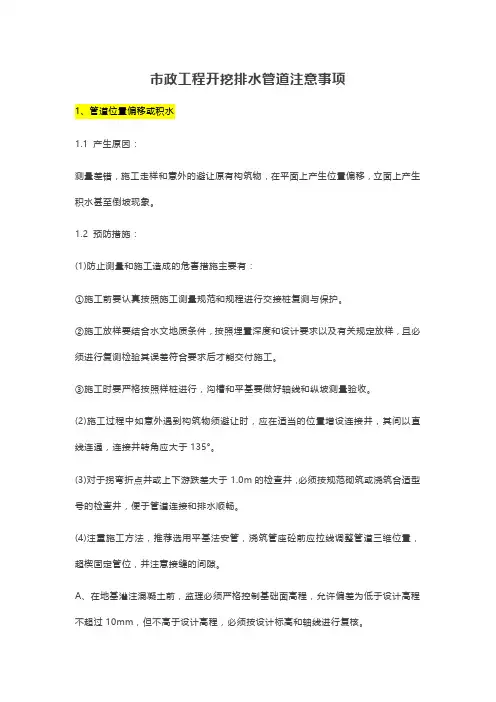

市政工程开挖排水管道施工注意事项
市政工程开挖排水管道注意事项1、管道位置偏移或积水1.1 产生原因：测量差错，施工走样和意外的避让原有构筑物，在平面上产生位置偏移，立面上产生积水甚至倒坡现象。
1.2 预防措施：(1)防止测量和施工造成的危害措施主要有：①施工前要认真按照施工测量规范和规程进行交接桩复测与保护。
②施工放样要结合水文地质条件，按照埋置深度和设计要求以及有关规定放样，且必须进行复测检验其误差符合要求后才能交付施工。
③施工时要严格按照样桩进行，沟槽和平基要做好轴线和纵坡测量验收。
(2)施工过程中如意外遇到构筑物须避让时，应在适当的位置增设连接井，其间以直线连通，连接井转角应大于135°。
(3)对于拐弯折点井或上下游跌差大于1.0m的检查井，必须按规范砌筑或浇筑合适型号的检查井，便于管道连接和排水顺畅。
(4)注重施工方法，推荐选用平基法安管，浇筑管座砼前应拉线调整管道三维位置，超楔固定管位，并注意接缝的间隙。
A、在地基灌注混凝土前，监理必须严格控制基础面高程，允许偏差为低于设计高程不超过10mm，但不高于设计高程，必须按设计标高和轴线进行复核。
B、一定要认真验槽，清除槽内一切杂物、淤泥及水。
C、检查好模板的标高是否符合设计要求，支架是否稳定。
D、检查混凝土混合料的和易性是否满足设计要求，通常采用塌落度仪及维勃稠度仪进行检验。
E、检查灌注混凝土基础各部位截面尺寸是否满足设计要求。
F、检验评定混凝土质量，应在施工地点制作试块，每浇筑100m长不小于一组试块(一组3块)测其抗压强度。
G、在混凝土浇筑完毕后12h内不得浸水，以防基础不实而引起管道变形。
H、检查在已硬化混凝土表面上继续浇筑混凝土前是否已凿毛处理，是否清除表面松动的石子及覆土层。
I、禁止雨天露天灌注混凝土，如已灌注应及时覆盖，防止雨水冲刷新灌注混凝土。
J、对雨水、污水管理混凝土，如果一次灌注平基和管座时，应检查是否先在垫块上稳好管，要求先从管道一侧灌注混凝土，至混凝土已充满管下面90℃范围时，再进行另一侧灌注，然后两侧同时灌注。
市政工程雨污水排水管道施工方案
排水管道工程专项施工方案⑴测量放线①根据排水管道设计平面图、断面图，了解管线走向、坡度、地下设备安装位置、管线高程、坐标等有关资料,提前做好测量放线的准备工作。
②对管道中心线、检查井、折点定位桩点及永久性水准点，设置保护桩、引线桩及临时水准点.③所有保护桩、引线桩应设在定位桩点的延长线上，附近有永久性建构筑时也可设在建构筑物上,但必须设置在明显、牢固的地段。
若无合适位置，采用现浇钢筋混凝土桩来代替，并随时进行校验。
④将两个以上永久标高点进行两次闭合核实，若无误差认定永久性水准点，按规范要求每40-50m加密临时水准点,临时水准点亦可用浇桩代替。
⑤上述所有的控制桩、标高桩和其他桩经监理工程师复核后,在设置的桩上编号，防止和其他单位的桩混淆而发生差错.所有的桩要予以详细记录，并说明位置、方向、作用、标高或方位等。
⑥根据管沟上口开挖宽度，定出线中心位置，在地面上表明开挖边线。
当沟槽开挖到一定深度后，利用坡度板检查沟槽是否挖到应有的槽底高程，并作为埋设管子的依据。
⑵地下管线及障碍物探测根据施工图纸、业主、规划、监理及其他相应的职能部门提供的地下管线、障碍物等位置,用红漆做好标识，并应对施工作业班组做好技术交底,沟槽开挖前应由人工在标识处开挖探坑,找出地下管线、障碍物的准确位置后，通知业主、设计、监理、规划及其他相应的职能部门现场踏勘,待确认后方可进行下道工序的施工，沟槽开挖时要对已挖出的地下管线、障碍物做好相应的保护措施。
⑶土方开挖①根据测量出的管道中心线、检查井、折点的位置，用白石灰撒出开挖边界线，经业主、监理、设计及规划部门验线合格后方可开挖工作。
②开挖采用机械开挖为主，人工为辅的原则进行施工,严格按照操作规程施工，确保槽底土结构不被扰动。
在槽底予留大于20厘米厚土层，人工清理平整，防止超挖而使管基松动破坏。
沟槽底两侧根据规范留出相应工作面宽度及排水沟宽度，根据土质情况确定沟槽放坡系数,当场地不允许放坡时采用沟槽支护，支护方案根据现场情况确定。
排水管道土方开挖及管道基础施工
排水管道土方开挖及管道基础施工一、管沟开挖及排水基坑开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。
1、开挖前应按设计要求进行施工测量放样。
通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出1.沟槽开挖1)在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。
2)开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。
如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。
3)采用挖掘机开槽，人工执平人工配合机械安管。
部分管道施工区域采用放坡开挖，放坡系数拟定为1:0.5~1:1（视土质而定）；若遇软弱土层可采取放坡加压砂包的支护方式。
土质较差管段，则采取打设钢板桩加以解决，钢板桩的支护方法详“钢板桩支护方案及技术措施”。
4）管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。
5）管沟开挖时，质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同处理。
6）开挖至设计管沟底后，可在管沟槽旁边的一侧做一排水小沟，每30m设一集水井，收集管沟底的积水并用泵抽出管沟；雨季时，为防止管沟底土壤受水浸泡，预留人工整平的30.0cm一层的土体应待下一工序进行前方予挖除。
三、管沟底地基处理管沟底成形后，按照设计要求，管道基础须进行地基加固。
市政工程排水施工方案
市政工程排水施工方案主要包括排水管网、管涵及排水沟。
一、雨、污水管网施工方法施工工艺流程:施工准备、测量放样→沟槽开挖→基础施工→管道安装→管道护管→检查井施工→闭水试验→回填土1、施工准备、测量放样：（1）施工前做好各班组的技术交底工作,组织各工种负责人熟悉施工图纸，了解施工现场的实际情况，做好职工的安全、质量意识教育。
（2）组织挖机等大型机具进场,并进行检修和试用，确保无故障后，方投入施工中。
（3）组织钢筋、水泥、管子、砂石等材料的进场工作，并做好原材料的抽检试验和砼的级配试验。
（4)根据设计图纸的座标网和控制点，依照工程测量的测量方法，正确做好施工前管道的轴线放样和测量工作，并做好相应的保护桩。
（5)做好施工区域内的施工便道工作。
2、沟槽开挖:沟槽开挖对于处在河道、沟渠等需要地基处理区段的，须在地基处理区段完成后进行;对于处在填方区段，为降低开挖深度和难度，在保证管顶覆土厚度前提下，先实施管线再进行路基回填.本工程沟槽开挖较浅：管道开挖最深约2.9米左右，一般为2.2米左右；地质条件尚好，沟槽开挖难度较小。
沟槽开挖时必须做好防、排水，槽壁支撑，管线保护工作.a、沟内及地面排水槽内排水：根据工程地质条件，本工程排水沟槽开挖拟采用井点降水排除地下水。
对于不能采用井点降水段，基槽采用边沟和集水坑排水，排水沟坡度控制在0.1%内,每20-30m设一集水坑,用水泵排至地面临时排水系统中.井点布置:D800以下（包括D800）管道井点采用单排布置、D800以上管道采用双排井点，井点距槽边1。
0米左右。
地面排水采用沿线砌明沟形式统一处理后排入现有河道。
b、槽壁支撑为保证沟槽开挖施工安全,沟槽开挖时对槽壁必须进行支护。
对于开挖深度大于2.5m且地质较差段沟槽，采用板桩式支撑，板桩为6米长24＃槽钢每米打设3—4根.同时注意观察记录现场情况，发现异常及时处理.在沟槽回填至管顶部1.0米左右时拔出支护钢板桩，钢板桩拔出后原空隙迅速用黄砂回填密实。
市政给排水管道施工中的常见问题及解决措施
市政给排水管道施工中的常见问题及解决措施市政给排水管道施工是城市基础设施建设的重要内容之一，它涉及到城市居民的生活质量和环境卫生，因此在施工过程中常常会出现一些问题。
本文将介绍市政给排水管道施工中常见的问题以及解决措施。
一、施工中常见问题及解决措施1. 施工期间影响交通施工期间往往需要占用道路和人行道，给交通造成一定的影响。
尤其是在城市繁忙的街道上进行给排水管道的施工，往往会造成交通拥堵，给市民出行带来不便。
解决措施：（1）合理规划施工路线和时间，避免在高峰期进行施工；（2）设置合理的交通指示牌和路障，引导车辆和行人绕行；（3）与交通部门积极沟通，协调施工期间的交通管理措施，保障交通畅通。
2. 施工噪音扰民给排水管道施工会产生一定的噪音，尤其是在夜间进行施工时，容易扰民影响居民的正常休息和生活。
解决措施：（1）尊重居民的生活时间，避免在夜间进行噪音较大的施工；（2）采取隔音措施，使用低噪音的施工设备；（3）与居民积极沟通，做好解释工作，争取居民的理解和支持。
3. 施工区域环境污染在给排水管道施工过程中，可能会产生粉尘、污水和垃圾等污染物，对周边环境和空气质量造成影响。
解决措施：（1）采取防尘和防污染措施，及时清理施工现场周围的垃圾和污水；（2）加强对施工现场的管理，严格执行环保要求，确保不影响周边环境和空气质量；（3）开展环境监测和治理，确保施工期间的环境保护工作落实到位。
解决措施：（1）严格执行相关施工标准和规范，确保施工质量符合要求；（2）加强施工现场的监管和检查，及时发现和解决施工质量问题；（3）对施工单位和施工人员进行培训和考核，提高他们的施工质量意识和水平。
5. 施工安全隐患给排水管道施工往往需要进行开挖和土方作业，存在较大的安全隐患，容易造成塌方、坍塌、伤人等意外事件。
6. 施工延迟问题市政给排水管道施工往往受到天气、地质等因素的影响，容易造成施工期限延长，给周边居民和交通造成更多的困扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某市政工程排水管道土方开挖及管道基础施工一、管沟开挖及排水
基坑开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。
1、开挖前应按设计要求进行施工测量放样。
通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。
2、做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。
3、采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。
对于地质条件较好且埋深浅的管线，我公司将采用放坡开挖（根据实际情况可加压砂包），放坡系数为1：0.75。
（见下图）
4、地质条件差的管段，须采取钢板桩进行管沟支护。
5、当挖至设计标高时，应进行地基尺寸轴线偏差检查验收，并观察地基承载力，如地基承载力不够时，立即报监理工程师和甲方酌情处理。
二、管沟土方开挖施工
1. 沟槽开挖
1)在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对
施工有影响的需报设计和监理工程师进行处理。
2)开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。
如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。
3)采用挖掘机开槽，人工执平人工配合机械安管。
部分管道施工区域采用放坡开挖，放坡系数拟定为1:0.5~1:1（视土质而定）；若遇软弱土层可采取放坡加压砂包的支护方式。
土质较差管段，则采取打设钢板桩加以解决，钢板桩的支护方法详第五节“钢板桩支护方案及技术措施”。
4）管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。
5）管沟开挖时，质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同处理。
6）开挖至设计管沟底后，可在管沟槽底的一侧做一排水小沟，每30m设一集水井，收集管沟底的积水并用泵抽出管沟；雨季时，为防止管沟底土壤受水浸泡，预留人工整平的20.0cm一层的土体应待
下一工序进行前方予挖除。
三、管沟底打松木桩
管沟底成形后，按照设计要求，D400~D800管道基础须打设松木桩进行地基加固。
1、设计要求
本工程D400~D800管道基础采用钢筋混凝土基础，基础下打设松木桩进行地基加固，松木桩尾径大于100mm，桩长约5.5~6.0m的松木桩打入持力层1m。
打设松木桩采用三星锤，松木桩采用梅花形布置，平面布置如下图所示：
2、施工工艺
(1) 污水管若管道处于淤泥层上，则应先将淤泥清除，然后按照设计要求进行换填。
(2) 测量基础中心轴线、标高，并放出基础边线。
在沟底设置水平小木桩，桩顶标高为管道平基砼面的标高。
(3) 基础碎石垫层施工。
清除基底的杂物和浮土，排干沟底的积水，进行基础铺筑。
先在基底铺一层砂，然后在其上铺筑碎石垫层，并用平板振动器按交叉、错开、重叠的原则，振3～4遍直至密实。
（4）管基底的夯实与回填：基底换填碎石时，应分层铺填碎石，并进行夯实，对于抛填块石，可采用夯锤进行强力夯击。
（5）管道钢筋砼基础施工。
本工程除D400~D800管道基础采用松木桩进行加固外，其它部位均采用原土地基，上设碎石砂垫层和中粗砂
找平层。
具体施工时，根据设计标高和排污管设计坡向，采用水准仪测设管底标高，并在沟壁或沟底插钢筋桩，作为确定碎石砂垫层和中粗砂找平层标高施工依据。
