电力电子技术复习题及答案[1]
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。
电力电子技术习题(附参考答案)
电力电子技术习题（附参考答案）一、单选题（共20题，每题1分，共20分）1、单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、150°B、180°C、120°D、90°正确答案：B2、电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂( )。
A、共三只B、共四只C、各一只D、各二只正确答案：C3、单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：B4、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。
A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5、为了防止逆变失败，最小逆变角限制为（），单位为度。
A、30～35B、20～25C、10～15D、40～45正确答案：A6、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A7、电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A8、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、I2RdB、I2dRdC、UIdD、U2Id正确答案：D9、正弦波脉冲宽度调制英文缩写是（）。
A、PWMB、PAMC、SPWMD、SPAM正确答案：C10、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号和触发信号B、干扰信号C、触发电流信号D、触发电压信号正确答案：B11、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、关断状态B、饱和状态C、不定D、导通状态正确答案：A12、单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、0度C、90度-180度D、180度-360度正确答案：A13、IGBT属于（）控制型元件。
电力电子复习题含答案
考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为____电压型____和_____电流型___两类。
2、电子技术包括__信息电子技术___和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在____开关_____状态。
当器件的工作频率较高时，__开关_______损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为______载波比_______，当它为常数时的调制方式称为_____同步____调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4、面积等效原理指的是，_____冲量____相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是___MOSFET______，单管输出功率最大的是____GTO_________，应用最为广泛的是___IGBT________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
电力电子技术复习题及答案
电力电子技术复习题及答案第1页共17页三、填空（每空1分,共30分）1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器4、在电流型逆变器中，输出电压波形为正弦，输出电流波形为方波5、型号为KS100-8的元件表示双向晶闸管、它的额定电压为800伏、额定有效电流为100安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种11、双向晶闸管的触发方式有：I+触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。
I-触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。
Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压,门极G接正电压，T2接负电压。
Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。
电力电子技术试题及答案
一、填空题（29分）1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。
I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。
Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。
Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。
2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
6、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的大电流有效值为15A ，则这个电路中晶闸管的额定电压可选为V 2202)25.1(倍-；晶闸管的额定电流可选为A 57.115)35.1(倍-。
1、普通晶闸管的图形符号是 电极分别是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断 。
2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 。
3、单相交流调压在电阻性负载电路的移相范围在 0º—180º 变化，在阻感性负载时移相范围在 φ—180º 变化。
5、提高变流置的功率因数的常用方法有 减小触发角 、 增加整流相数 、 采用多组变流装置串联供电 、 设置补偿电容 。

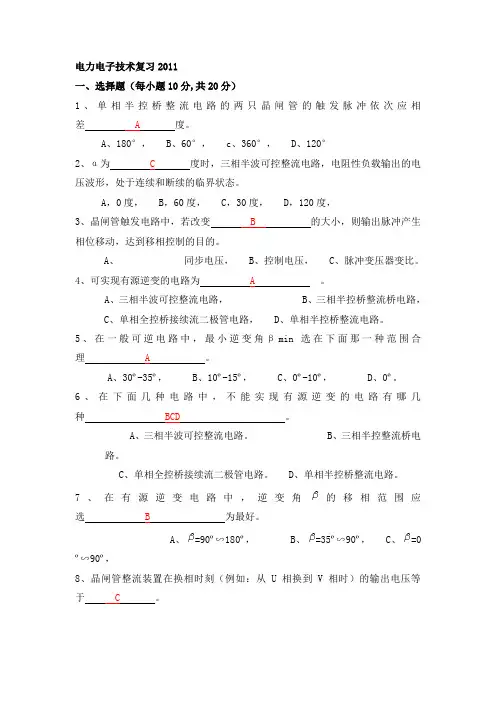

电力电子技术复习题及答案[1]
![电力电子技术复习题及答案[1]](https://img.taocdn.com/s3/m/60ae0acfd5bbfd0a79567370.png)
电力电子技术复习2011一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。
A、180°，B、60°， c、360°， D、120°2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A，0度， B，60度， C，30度， D，120度，3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压，B、控制电压，C、脉冲变压器变比。
4、可实现有源逆变的电路为A。
A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理A。
A、30º-35º，B、10º-15º，C、0º-10º，D、0º。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角的移相范围应选B为最好。
A、=90º∽180º，B、=35º∽90º，C、=0º∽90º，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于C。
A、U相换相时刻电压uU， B、V相换相时刻电压uV，C、等于uU +uV的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。
请选择B。
10、晶闸管触发电路中，若使控制电压UC=0，改变C的大小，可使直流电动机负载电压Ud=0，使触发角α=90º。
达到调定移相控制范围，实现整流、逆变的控制要求。
B、同步电压， B、控制电压，C、偏移调正电压。
电力电子技术试题20套及答案解析
考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。
4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。
6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。
7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
电力电子技术复习题(第1章-第4章)
复习题一、填空题：1．三相半控桥式整流电路的移相范围为180°。
当控制角超过 时，电压波形将由连续变为断续。
2．带平衡电抗器三相双反星形可控整流电路一般应用在需要直流电压较低、电流 的电工设备中。
3．将直流电源的稳定电压变换为 电压的装置称为直流斩波器。
4．常用的逆变器根据换流方式不同，分为 换流式逆变器和脉冲换流式逆变器两类。
5．由金属－ －半导体场效应管构成的集成电路称为MOS 电路。
6．兼有 和P 沟道两种增强型MOS 电路称为CMOS 电路。
7．基尔霍夫第一定律表明，流过任一节点的电流代数和为零；基尔霍夫第二定律表明，在任一回路中电动势的代数和恒等于各电阻上 的代数和。
8．由一恒定电流If 与内电导Gi 并联组合而成的电源，称为 。
9．已知一个电压源的电动势为E ，内阻为Ri ，若用等效的电流源表示，则电流源的电流I S ＝ ，并联电导＝Ri1。
10.涡流在铁心内将引起较大的功率消耗，使铁心 ，缩短了设备的使用寿命。
11．互感线圈串联时，若 端相接，称这种串接方式为反接。
12．互感线圈串联时，若异名端相接，称这种串接方式为 。
13. LC 并联谐振回路在谐振时，其阻抗达到最大且呈纯电阻性，此时Z ＝Zmax ＝RCL ，它的谐振频率fo ＝ 。
14．场效应管是利用改变半导体中的 来实现对其导电能力控制的器件。
15．场效应管按其结构的不同，可分为结型和 型两大类。
16．在结型场效应管中，按其导电沟道的不同，可分为N 沟道和 沟道两种。
17．由于结型场效应管中的PN 结始终工作在 ，其栅极电流几乎等于0，所以输入电阻高。
18．由于结型场效应管的 电流几乎为零，讨论它的输入特性没有任何意义，所以只讨论它的转移特性和输出特性。
19．场效应管的转移特性反映了栅源电压对 电流的控制作用。
20．场效应管的输出特性反映了 电压对漏极电流的影响。
21．单结晶体管的伏安特性曲线分三个区，即截止区、 区和饱和区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子技术复习2011一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。
A、180°，B、60°， c、360°， D、120°2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A，0度， B，60度， C，30度， D，120度，3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压，B、控制电压，C、脉冲变压器变比。
4、可实现有源逆变的电路为A。
A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理A。
A、30º-35º，B、10º-15º，C、0º-10º，D、0º。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角的移相范围应选B为最好。
A、=90º∽180º，B、=35º∽90º，C、=0º∽90º，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于C。
A、U相换相时刻电压uU， B、V相换相时刻电压uV，C、等于uU +uV的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。
请选择B。
10、晶闸管触发电路中，若使控制电压UC=0，改变C的大小，可使直流电动机负载电压Ud=0，使触发角α=90º。
达到调定移相控制范围，实现整流、逆变的控制要求。
B、同步电压， B、控制电压，C、偏移调正电压。
11、下面哪种功能不属于变流的功能（C）A、有源逆变B、交流调压C、变压器降压D、直流斩波12、三相半波可控整流电路的自然换相点是( B )A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°。
13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（B）A、700VB、750VC、800VD、850V14、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( D )A、0º-90°B、0º-120°C、0º-150°D、0º-180°15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差A度。
A 、180度； B、60度； C、360度； D、120度；16、可实现有源逆变的电路为A。
A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路选 A 时系17、由晶闸管构成的可逆调速系统中，逆变角βmin统工作才可靠。
A、300~350B、100~150C、00~100D、0018、α= B度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。
A、0度；B、60度；C、30度；D、120度；19、变流装置的功率因数总是C。
A、大于1；B、等于1；C、小于1；20、变流器工作在逆变状态时，控制角α必须在 D 度。
A、0°-90°；B、30°-120°；C、60°-150°；D、90°-150°；21、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉冲，α的移相范围D。
A、0º--60º；B、0º--90º；C、0º--120º；D、0º--150º；22、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关A。
A、α、Id 、 XL、U2φ；B、α、Id；C、α、U2； D、α、U 2、 XL；23、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是A。
A、0°～90°B、0°～180°C、90°～180°24、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为D。
A、0.45U2； B、0.9U2；C、1.17U2；D、2.34U2；25、变流装置的功率因数总是C。
A、大于1；B、等于1；C、小于1；26、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是A度。
A、0°-90°；B、30°-120°；C、60°-150°；D、90°-150°；27、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置来触发，α的移相范围是D。
A、0º--60º；B、0º--90º；C、0º--120º；D、0º--150º；28、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关A。
A、α、Id 、 XL、U2φ；B、α、Id；C、α、U2； D、α、U 2、 XL；29、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
30、在晶闸管触发电路中，若使控制电压UC=0，改变C的大小，可使直流电动机负载电压Ud=0，使触发角α=90º。
达到调定移相控制范围，实现整流、逆变的控制要求。
C、同步电压， B、控制电压， C、偏移调正电压二、判断题（每题2分,共20分）（正确的打√、错误的打×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
（√）6、给晶闸管加上正向阳极电压它就会导通。
（×）7、有源逆变指的是把直流电能转变成交流电能送给负载。
（×）8、在单相全控桥整流电路中，晶闸管的额定电压应取U2。
（×）9、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。
（×）10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
（√）11、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（√）12、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
（√）13、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
（√）14、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。
（√）15、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
（×）16、三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。
（√）17、变频调速装置是属于无源逆变的范畴。
（√）18、有源逆变装置是把逆变后的交流能量送回电网。
（√）19、双向晶闸管额定电流的定义，与普通晶闸管的定义相同（×）20、用稳压管削波的梯形波给单结晶体管自激振荡电路供电，目的是为了使触发脉冲与晶闸管主电路实现同步。
（√）21、三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。
（×）22、晶闸管并联使用时，必须采取均压措施。
（×）23、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。
也会引起逆变失败。
（√）24、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
（√）25、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。
（√）26、三相桥式全控整流电路，输出电压波形的脉动频率是。
（×）150HZ27、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
（√）28、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
（×）29、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。
（√）30、无源逆变电路，是把直流电能逆变成交流电能，送给电网，（×）31、晶闸管串联使用时，必须注意均流问题。
（×）32、无源逆变指的是不需要逆变电源的逆变电路。
（×）33、直流斩波电路只能实现降低输出直流电压的作用（×）。
34、在三相半波可控整流电路中，晶闸管承受的最大反压为倍相电压U2（×）35、逆变角太小会造成逆变失败。
（×）36、设置补偿电容可以提高变流装置的功率因数。
（√）37、在单相全控桥电路中，晶闸管的额定电压应取U2。
（×）38、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则α的移相范围只有120o。
（√）39、三相半波可控整流电路也必需要采用双窄脉冲触发。
（×）40、KP2—5表示的是额定电压200V，额定电流500A的普通型晶闸管。
（×）41、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。
（×）42、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。
（√）43、双向晶闸管与普通晶闸管一样，额定电流也用通态电流平均值表示（×）44、双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。
（×）45、电流型并联谐振逆变电路负载两端电压波形是很好的正弦波（×）46、变频器总是把直流电能变换成50Hz交流电能。
