最新三相桥式全控整流电路课程设计
三相桥式全控整流电路设计课程设计
三相桥式全控整流电路设计课程设计
三相桥式全控整流电路设计课程设计主要包含以下几个步骤：
1.设计目标：明确设计的目标，如实现直流电压的可控输出、减
小谐波含量、提高系统的功率因数等。
2.电路拓扑：选择三相桥式全控整流电路作为拓扑结构。
3.器件选型：根据设计要求，选择适当的晶闸管、二极管等器
件，并确定其型号和规格。
4.参数计算：根据设计目标，计算电路的输入输出电压、电流、
功率等参数，以及晶闸管的控制角和触发脉冲等参数。
5.仿真分析：利用仿真软件对设计电路进行仿真分析，验证设计
的可行性和正确性。
6.电路板设计：根据仿真分析结果，进行电路板的设计，包括布
局、布线、元件封装等。
7.调试与测试：完成电路板制作后，进行调试和测试，确保电路
正常工作并达到设计目标。
8.总结与优化：总结设计过程中的经验和教训，优化电路设计，
提高系统的性能和可靠性。
在具体的设计过程中，可以根据实际情况进行调整和修改。
同时，需要注意安全问题，确保电路设计和使用过程中的安全可靠。

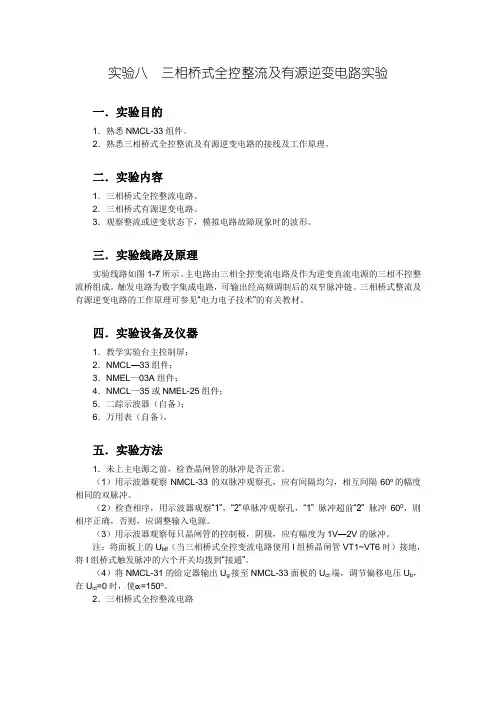

三相桥式全控整流及有源逆变电路课程设计
实验八三相桥式全控整流及有源逆变电路实验一．实验目的1．熟悉NMCL-33组件。
2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。
二．实验内容1．三相桥式全控整流电路。
2．三相桥式有源逆变电路。
3．观察整流或逆变状态下，模拟电路故障现象时的波形。
三．实验线路及原理实验线路如图1-7所示。
主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。
触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。
三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。
四．实验设备及仪器1．教学实验台主控制屏；2．NMCL—33组件；3．NMEL—03A组件；4．NMCL—35或NMEL-25组件；5．二踪示波器（自备）；6．万用表（自备）。
五．实验方法1．未上主电源之前，检查晶闸管的脉冲是否正常。
（1）用示波器观察NMCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。
（2）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1” 脉冲超前“2” 脉冲600，则相序正确，否则，应调整输入电源。
（3）用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V—2V的脉冲。
注：将面板上的U blf（当三相桥式全控变流电路使用I组桥晶闸管VT1~VT6时）接地，将I组桥式触发脉冲的六个开关均拨到“接通”。
（4）将NMCL-31的给定器输出U g接至NMCL-33面板的U ct端，调节偏移电压U b，在U ct=0时，使 =150o。
2．三相桥式全控整流电路按图1-7接线，AB 两点断开、CD 两点断开，AD 连接在一起，并将R D 调至最大(450Ω)。
合上主电源。
调节U ct ，使α在30o ~90o 范围内，用示波器观察记录α=30O 、60O 、90O时，整流电压u d =f （t ），晶闸管两端电压u VT =f （t ）的波形，并记录相应的Ud 和交流输入电压U 2数值。
(完整版)三相桥式全控整流电路课程设计
第1章课程设计目的与要求1.1课程设计目的“电力电子技术”课程设计是在教学及实验基础上，对课程所学理论知识的深化和提高。
因此，通过电力电子计术的课程设计达到以下几个目的：1）培养综合应用所学知识，并设计出具有电压可调功能的直流电源系统的能力；2）较全面地巩固和应用本课程中所学的基本理论和基本方法，并初步掌整流电路设计的基本方法。
3）培养独立思考、独立收集资料、独立设计的能力；4）培养分析、总结及撰写技术报告的能力。
1.2课程设计的预备知识熟悉电力电子技术课程、电机学课程的相关知识。
1.3 课程设计要求1、单相桥式相控整流的设计要求为：负载为感性负载,L=700mH,R=500欧姆.2、技术要求:1)、电源电压：交流100V/50Hz2)、输出功率：500W3)、移相范围0º~90º按课程设计指导书提供的课题，根据基本要求及参数独立完成设计。
第2章课程设计方案的选择2.1整流电路单相相控整流电路可分为单相半波、单相全波和单相桥式相控流电路，它们所连接的负载性质不同就会有不同的特点。
而负载性质又分为带电阻性负载、电阻-电感性负载和反电动势负载时的工作情况。
单相桥式全控整流电路（电阻-电感性负载）电路简图如下：TLu(a)图2.1此电路对每个导电回路进行控制，与单相桥式半控整流电路相比，无须用续流二极管，也不会失控现象，负载形式多样，整流效果好，波形平稳，应用广泛。
变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器的利用率也高。
单相全控桥式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。
单相全控桥式整流电路其输出平均电压是半波整流电路2倍，在相同的负载下流过晶闸管的平均电流减小一半，且功率因数提高了一半。
根据以上的分析，我选择的方案为单相全控桥式整流电路（负载为电阻-电感性负载）。
三相桥式全控整流电路课程设计
电力电子技术课程设计说明书三相桥式全控整流电路系、部: 电气与信息工程系专业: 自动化目录第1章绪论 01、电子技术的发展趋势 02、本人的主要工作 (2)第2章主电路的设计及原理 (2)1、总体框图 (3)2、主电路的设计原理 (3)2、1带电阻负载时 (4)2、2阻感负载时 (6)3、触发电路 (7)4、保护电路 (7)5、参数计算 (8)5、1 整流变压器的选择 (8)5、2 晶闸管的选择 (9)5、3 输出的定量分析 (9)第3章MATLAB的仿真 (10)1、MATLAB仿真软件的简介 (10)2、仿真模拟图 (10)3、仿真结果 (10)第4章结束语 (11)参考文献 (11)第1章绪论1、电子技术的发展趋势当今世界能源消耗增长十分迅速。
目前,在所有能源中电力能源约占40%,而电力能源中有40%就是经过电力电子设备的转换才到使用者手中。
预计十年后,电力能源中的80%要经过电力电子设备的转换,电力电子技术在21世纪将起到更大作用。
电力电子技术就是利用电力电子器件对电能进行控制与转换的学科。
它包括电力电子器件、变流电路与控制电路三个部分,就是电力、电子、控制三大电气工程技术领域之间的交叉学科。
随着科学技术的发展,电力电子技术由于与现代控制理论、材料科学、电机工程、微电子技术等许多领域密切相关,已逐步发展成为一门多学科相互渗透的综合性技术学科。
电力电子技术作为一门高技术学科,由于其在节能、减小环境污染、改善工作条件等方面有着重要的作用,现在已广泛的应用于传统工业(例如:电力、机械、交通、化工、冶金、轻纺等)与高新技术产业(例如:航天、现代化通信等)。
下面着重讨论电力电子技术在电力系统中的一些应用。
在高压直流输电(HVDC)方面的应用直流输电在技术方面有许多优点:(1)不存在系统稳定问题,可实现电网的非同期互联;(2)可以限制短路电流;(3)没有电容充电电流;(4)线路有功损耗小;(5)输送相同功率时,线路造价低;(6)调节速度快,运行可靠;(7)适宜于海下输电。

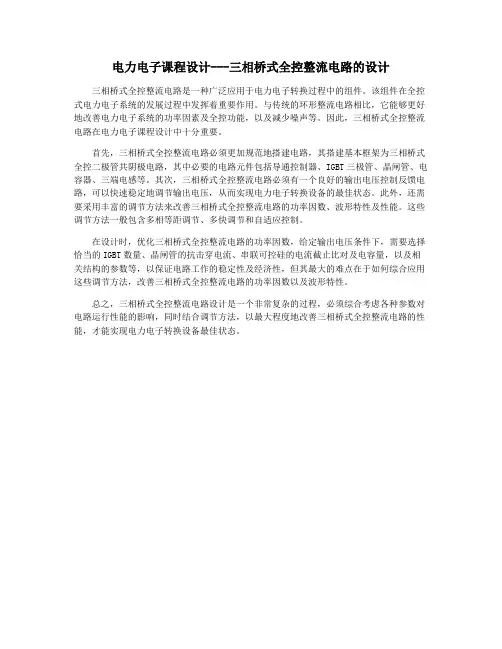

电力电子课程设计---三相桥式全控整流电路的设计
电力电子课程设计---三相桥式全控整流电路的设计
三相桥式全控整流电路是一种广泛应用于电力电子转换过程中的组件。
该组件在全控式电力电子系统的发展过程中发挥着重要作用。
与传统的环形整流电路相比，它能够更好地改善电力电子系统的功率因素及全控功能，以及减少噪声等。
因此，三相桥式全控整流电路在电力电子课程设计中十分重要。
首先，三相桥式全控整流电路必须更加规范地搭建电路，其搭建基本框架为三相桥式全控二极管共阴极电路，其中必要的电路元件包括导通控制器、IGBT三极管、晶闸管、电容器、三端电感等。
其次，三相桥式全控整流电路必须有一个良好的输出电压控制反馈电路，可以快速稳定地调节输出电压，从而实现电力电子转换设备的最佳状态。
此外，还需要采用丰富的调节方法来改善三相桥式全控整流电路的功率因数、波形特性及性能。
这些调节方法一般包含多相等距调节、多快调节和自适应控制。
在设计时，优化三相桥式全控整流电路的功率因数，给定输出电压条件下，需要选择恰当的IGBT数量、晶闸管的抗击穿电流、串联可控硅的电流截止比对及电容量，以及相关结构的参数等，以保证电路工作的稳定性及经济性，但其最大的难点在于如何综合应用这些调节方法，改善三相桥式全控整流电路的功率因数以及波形特性。
总之，三相桥式全控整流电路设计是一个非常复杂的过程，必须综合考虑各种参数对电路运行性能的影响，同时结合调节方法，以最大程度地改善三相桥式全控整流电路的性能，才能实现电力电子转换设备最佳状态。
最新三相桥式整流器设计课程设计理工版
三相桥式整流器设计课程设计理工版课程设计任务书学生姓名：专业班级：自动化06xx班指导教师：工作单位：自动化学院题目：三相桥式全控整流电路的设计（带反电动势负载）初始条件：1．反电动势负载，E=60V，电阻R=10Ω，电感L无穷大使负载电流连续；2．U2=220V，晶闸管触发角α=30°；3．其他器件如晶闸管自己选取。
要求完成的主要任务：（包括课程设计工作得及其技术要求，以及说明书撰写待具体要求）1.主电路的设计及原理说明；2.触发电路设计，每个开关器件触发次序及相位分析；3.保护电路的设计，过流保护，过电压保护原理分析；4.各参数的计算（输出平均电压，输出平均电流，输出有功功率计算，输出波形分析）；5.应用举例；6.心得小结。
时间安排：7月6日查阅资料7月7日方案设计7月8日- 9日馔写电力电子课程设计报告7月10日提交报告，答辩指导教师签名：年月日系主任（或责任教师）签名：年月日摘要整流电路就是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。
滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。
变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。
整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。
关键词：整流，变压，触发，过电压，保护电路。
目录1主电路设计及原理 (1)1.1 主电路设计 (1)1.2 主电路原理说明 (1)2 触发电路的设计 (5)2.1 电路图的选择 (5)2.2 触发电路原理说明 (6)3 保护电路的设计 (8)3.1 过电压保护 (8)3.2 过电流保护 (10)4 各参数的计算 (12)4.1 输出值的计算 (12)4.2 输出波形的分析 (13)5 应用举例 (14)6 心得体会 (15)参考文献 (16)三相桥式全控整流电路的设计1主电路设计及原理1.1 主电路设计其原理图如图1所示。
三相桥式全控整流电路的工作原理课设
BKP1KP3KP5KP4KP6KP2Ra b cu 图1 三相桥式全控整流电路ωtωtωta b c a b uu 00uu三相桥式全控整流电路的工作原理三相桥式全控整流原理电路结构如图1所示。
三相桥式全控整流电路是应用最广泛的整流电路，完整的三相桥式整流电路由整流变压器、6个桥式连接的晶闸管、负载、触发器和同步环节组成（见图1-1）。
6个晶闸管以次相隔60度触发，将电源交流电整流为直流电。
三相桥式整流电路必须采用双脉冲触发或宽脉冲触发方式，以保证在每一瞬时都有两个晶闸管同时导通（上桥臂和下桥臂各一个）。
整流变压器采用三角形/星形联结是为了减少3的整倍次谐波电流对电源的影响。
元件的有序控制，即共阴极组中与a 、b 、c 三相电源相接的三个晶闸管分别为VT1、VT3、VT5，共阳极组中与a 、b 、c 三相电源相接的三个晶闸管分别为 VT 、VT 。
它们可构成电源系统对负载供电的6条整流回路，各整流回路的交流电源电压为两元件所在的相间的线电压。
图1-1 三相桥式全控整流原理电路在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。
由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。
很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。
为了分析方便，使三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6，晶闸管是这样编号的：晶闸管KP1和KP4接a 相，晶闸管KP3和KP6接b 相，晶管KP5和KP2接c 相。
晶闸管KP1、KP3、KP5组成共阴极组，而晶闸管KP2、KP4、KP6组成共阳极组。
为了搞清楚α变化时各晶闸管的导通规律，分析输出波形的变化规则，下面研究几个特殊控制角，先分析α=0的情况，也就是在自然换相点触发换相时的情况。
图1是电路接线图。
为了分析方便起见，把一个周期等分6段（见图2）。
在第（1）段期间，a 相电压最高，而共阴极组的晶闸管KP1被触发导通，b 相电位最低，所以供阳极组的晶闸管KP6被触发导通。
三相桥式全控整流电路课程设计报告
三相桥式全控整流电路课程设计报告目录一、课程概述 (2)1. 课程背景与目的 (2)2. 课程设计任务及要求 (4)二、三相桥式全控整流电路基本原理 (4)1. 三相桥式整流电路结构 (6)1.1 电路组成及工作原理 (7)1.2 电路特点分析 (8)2. 三相桥式全控整流电路工作原理 (9)2.1 触发脉冲的控制 (10)2.2 整流过程的分析 (12)三、电路设计 (14)1. 电路主要参数计算 (15)1.1 输入参数设定 (17)1.2 输出参数计算 (18)1.3 散热设计考虑 (19)2. 电路元器件选择与配置 (20)2.1 整流器件的选择依据 (22)2.2 滤波电容的选择方法 (23)2.3 其他元器件的选择及布局设计 (24)四、仿真分析与实验验证 (26)1. 仿真分析 (27)1.1 仿真模型建立 (28)1.2 仿真结果分析 (29)2. 实验验证过程介绍及结果分析 (30)一、课程概述本课程设计旨在帮助学生深入理解和掌握三相桥式全控整流电路的基本原理、结构特点和工作过程，培养学生分析问题和解决问题的能力。
通过对三相桥式全控整流电路的设计与实现，使学生在理论知识与实际操作相结合的基础上，提高自己的专业素养和实践能力。
课程背景介绍：简要介绍三相桥式全控整流电路的发展历程、应用领域及其在现代电力系统中的重要性。
课程目标设定：明确本课程设计的目标，包括理论知识的学习和实际应用能力的培养。
课程内容安排：详细阐述本课程设计的主要内容，包括三相桥式全控整流电路的基本原理、结构特点、工作原理及参数计算等。
课程实验与测试：通过实验和测试，验证所学理论知识的正确性，培养学生的实际操作能力和团队协作精神。
课程总结与反思：对本课程设计的过程进行总结，分析存在的问题和不足，并提出改进措施，为今后的学习和工作打下坚实的基础。
1. 课程背景与目的随着现代电力电子技术的飞速发展，整流电路在各个领域的应用越来越广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相桥式全控整流电路课程设计电力电子技术课程设计说明书三相桥式全控整流电路系、部：电气与信息工程系专业：自动化目录第1章绪论 01. 电子技术的发展趋势 (1)2. 本人的主要工作 (2)第2章主电路的设计及原理 (2)1. 总体框图 (3)2. 主电路的设计原理 (3)2.1带电阻负载时 (4)2.2阻感负载时 (7)3. 触发电路 (8)4. 保护电路 (9)5. 参数计算 (10)5.1 整流变压器的选择 (10)5.2 晶闸管的选择 (11)5.3 输出的定量分析 (11)第3章 MATLAB的仿真 (13)1. MA TLAB仿真软件的简介 (13)2. 仿真模拟图 (13)3. 仿真结果 (13)第4章结束语 (16)参考文献 (17)第1章绪论1. 电子技术的发展趋势当今世界能源消耗增长十分迅速。
目前，在所有能源中电力能源约占40%，而电力能源中有40%是经过电力电子设备的转换才到使用者手中。
预计十年后，电力能源中的80%要经过电力电子设备的转换，电力电子技术在21世纪将起到更大作用。
电力电子技术是利用电力电子器件对电能进行控制和转换的学科。
它包括电力电子器件、变流电路和控制电路三个部分，是电力、电子、控制三大电气工程技术领域之间的交叉学科。
随着科学技术的发展，电力电子技术由于和现代控制理论、材料科学、电机工程、微电子技术等许多领域密切相关，已逐步发展成为一门多学科相互渗透的综合性技术学科。
电力电子技术作为一门高技术学科，由于其在节能、减小环境污染、改善工作条件等方面有着重要的作用，现在已广泛的应用于传统工业(例如：电力、机械、交通、化工、冶金、轻纺等)和高新技术产业(例如：航天、现代化通信等)。
下面着重讨论电力电子技术在电力系统中的一些应用。
在高压直流输电(HVDC)方面的应用直流输电在技术方面有许多优点：(1)不存在系统稳定问题，可实现电网的非同期互联;(2)可以限制短路电流;(3)没有电容充电电流;(4)线路有功损耗小;(5)输送相同功率时，线路造价低;(6)调节速度快，运行可靠;(7)适宜于海下输电。
随着大功率电子器件(如：可关断的晶闸管、MOS控制的晶闸管、绝缘门极双极性三极管等)开断能力不断提高，新的大功率电力电子器件的出现和投入应用，高压直流输电设备的性能必将进一步得以改善，设备结构得以简化，从而减少换流站的占地面积、降低工程造价。
在柔性交流输电系统(FACTS)中的应用20世纪80年代中期，美国电力科学研究院(EPRI)N.G.Hingorani博士首次提出柔性交流输电技术的概念。
近年来柔性交流输电技术在世界上发展迅速，已被国内外一些权威的输电工作者预测确定为“未来输电系统新时代的三项支持技术(柔性输电技术、先进的控制中心技术和综合自动化技术)之一”。
现代电力电子技术、控制理论和通讯技术的发展为FACTS的发展提供了条件。
采用IGBT等可关断器件组成的FACTS元件可以快速、平滑地调节系统参数，从而灵活、迅速地改变系统的潮流分布。
在电力谐波治理方面的应用有源滤波是治理日益严重的电力系统谐波的最理想方法之一。
有源滤波器的概念最早是在20世纪70年代初提出来的，即利用可控的功率半导体器件向电网注入与原有谐波电流幅值相等、相位相反的电流，使电源的总谐波电流为零，从而实现实时补偿谐波电流的目的。
随着中国电能质量治理工作的深入开展，使用以瞬时无功功率理论为理论基础的有源滤波器进行谐波治理将会有巨大的市场潜力。
在不间断电源(UPS)中的应用UPS紧急供电系统是电力自动化系统安全可靠运行的根本保证，是计算机、通信系统以及要求提供不能中断场合所必须的一种高可靠、高性能的电源。
现代UPS普遍采用脉宽调制技术和功率M0SFET、IGBT等现代电力电子器件,降低了电源的噪声,提高了效率和可靠性。
电力电子技术已迅速发展成为一门独立的技术、学科领域。
它的应用领域几乎涉及到国民经济的各个工业部门。
毫无疑问，它将成为新世纪的关键支撑技术之一。
电力电子技术拥有许多微电子技术所具有的特征，比如发展迅速、渗透力强、生命力旺盛，并且能与其它学科相互融合和相互发展。
2. 本人的主要工作（1）设计一个三相桥式全控整流电路。
（2）把设计的电路图进行仿真，分析并调试，使输出得到所要求的到的值。
（3）用软件MATLAB ，画出设计原理图。
（4）完成设计报告。
第2章主电路的设计及原理图1 三相桥式全控整流电路1. 总体框图图2-1-1 总电路的总体框图2. 主电路的设计原理在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。
由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。
很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。
为了分析方便，使三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6，晶闸管是这样编号的：晶闸管KP1和KP4接a 相，晶闸管KP3和KP6接b 相，晶管KP5和KP2接c 相。
晶闸管KP1、KP3、KP5组成共阴极组，而晶闸管KP2、KP4、KP6组成共阳极组。
为了搞清楚α变化时各晶闸管的导通规律，分析输出波形的变化规则，下面研究几个特殊控制角，先分析α=0的情况，也就是在自然换相点触发换相时的情况。
图1是电路接线图。
为了分析方便起见，把一个周期等分6段（见图2）。
在第（1）段期间，a 相电压最高，而共阴极组的晶闸管KP1被触发导通，b 相电位最低，所以供阳极组的晶闸管KP6被触发导通。
这时电流由a 相经KP1流向负载，再经KP6流入b 相。
变压器a 、b 两相工作，共阴极组的a 相电流为正，共阳极组的b 相电流为负。
加在负载上的整流电压为ud=ua-ub=uab经过60°后进入第(2)段时期。
这时a 相电位仍然最高，晶闸管KPl 继续导通，但是c 相电位却变成最低，当经过自然换相点时触发c 相晶闸管KP2，电流即从b 相换到c 相，KP6承受反向电压而关断。
这时电流由a 相流出经KPl 、负载、KP2流回电源c 相。
变压器a 、c 两相工作。
这时a 相电流为正，c 相电流为负。
在负载上的电压为ud=ua-uc=uac 再经过60°，进入第(3)段时期。
这时b 相电位最高，共阴极组在经过自然换相点时，触发导通晶闸管KP3，电流即从a 相换到b 相，c 相晶闸管KP2因电位仍然最低而继续导通。
此时变压器bc 两相工作，在负载上的电压为ud=ub-uc=ubc2.1带电阻负载时a=0°时的情况假设将电路中的晶闸管换做二极管惊醒分析对于共阴极组的三个晶闸管，阳极所接交流电压值最大的一个导通对于共阳极组的三个晶闸管，阴极所接交流电压值最低的导通认识时刻共阳极组和共阴极组中各有一个晶闸管处于导通状态。
从相电压波形看，共阴极组晶闸管导通时，Ud1为相电压的正包络线，共阳极组导通时，Ud2为相电压的负包络线，Ud=Ud1-Ud2是两者的差值，为为线电压在正半周的包络线直接从线电压波形看，Ud为线电压中最大的一个，因此Ud波形为线电压的包络线。
图2-2-1 三项桥式全控整流电路带电阻负载a=0时的波形由上述三相桥式全控整流电路的工作过程可以看出：1.三相桥式全控整流电路在任何时刻都必须有两个晶闸管导通，而且这两个晶闸管一个是共阴极组，另一个是共阳极组的，只有它们能同时导通，才能形成导电回路。
2. 三相桥式全控整流电路就是两组三相半波整流电路的串联，所以与三相半波整流电路一样，对于共阴极组触发脉冲的要求是保证晶闸管KPl、KP3和KP5依次导通，因此它们的触发脉冲之间的相位差应为120°。
对于共阳极组触发脉冲的要求是保证晶闸管KP2、KP4和KP6依次导通，因此它们的触发脉冲之间的相位差也是120°。
3.由于共阴极的晶闸管是在正半周触发，共阳极组是在负半周触发，因此接在同一相的两个晶闸管的触发脉冲的相位应该相差180°。
4. 三相桥式全控整流电路每隔60°有一个晶闸管要换流，由上一号晶闸管换流到下一号晶闸管触发，触发脉冲的顺序是：1→2→3→4→5→6→1，依次下去。
相邻两脉冲的相位差是60°。
5.由于电流断续后，能够使晶闸管再次导通，必须对两组中应导通的一对晶闸管同时有触发脉冲。
为了达到这个目的，可以采取两种办法；一种是使每个脉冲的宽度大于60°（必须小于120°），一般取80°～100°，称为宽脉冲触发。
另一种是在触发某一号晶闸管时，同时给前一号晶闸管补发一个脉冲，使共阴极组和共阳极组的两个应导通的晶闸管上都有触发脉冲，相当于两个窄脉冲等效地代替大于60°的宽脉冲。
这种方法称双脉冲触发。
6、整流输出的电压，也就是负载上的电压。
整流输出的电压应该是两相电压相减后的波形，实际上都属于线电压，波头uab、uac、ubc、uba、uca、ucb 均为线电压的一部分，是上述线电压的包络线。
相电压的交点与线电压的交点在同一角度位置上，故线电压的交点同样是自然换相点，同时亦可看出，三相桥式全控的整流电压在一个周期内脉动六次，脉动频率为6 × 50=300赫，比三相半波时大一倍。
7、晶闸管所承受的电压。
三相桥式整流电路在任何瞬间仅有二臂的元件导通，其余四臂的元件均承受变化着的反向电压。
例如在第(1)段时期，KP1和KP6导通，此时KP3和KP4,承受反向线电压uba=ub-ua。
KP2承受反向线电压ubc=ub-uc。
KP5承受反向线电压uca=uc-ua。
晶闸管所受的反向最大电压即为线电压的峰值。
当α从零增大的过程中，同样可分析出晶闸管承受的最大正向电压也是线电压的峰值。
当a=60°时的情况：当触发角a改变时，电路的工作情况将发生变化。
从wt1角开始把一周期等分为六段，每段60度。
在VT1处于通态的120度期间，ia为正，ia波形的形状与同时段的Ud波形相同，在VT4处于通态的120度期间，ia波形的形状也与同时段的Ud波形相同，但为负值。
当a<60°时，Ud波形均连续，对于电阻负载，id波形与Ud波形形状一样，也连续。
Ud波形每60°中有一段为零，Ud波形不能出现负值。
带电阻负载时三项桥式全控整流电路a角的移相范围是120°。
图2-2-2 三相桥式全控整流电路带电阻负载a=60度时的波形2.2阻感负载时当a<60°时，U d波形连续，电路的工作情况与带电阻负载时十分相似，个晶闸管的通断情况、输出整流电压U d波形、晶闸管承受的电压波形等都一样。
区别在于负载不同，同样的整流输出电压加到负载上，得到的负载电流i d波形不同，电阻负载时i d波形与U d波形形状一样。
