2009综合布线比赛实操题
设计试题
2009年广东省“高校杯”综合布线技能竞赛实操卷说明：本赛项总分100分，试卷总分乘以70%即为整个竞赛的单项累积分数，竞赛时间为80分钟，由3名参赛队员团体完成。
安装环境为竞赛现场的VCOM综合布线实训台，采用国标GB50311-2007、GB50312-2007规范，进行安装施工和测试验收,实操竞赛可以使用自带的安装非电动工具。
一. 跳线制作（16分）（1）限时网络跳线制作竞赛（16分）开赛后首先进行10分钟限时跳线制作竞赛（采用T568B接线标准），以完成制作20条合格跳线为满分， 3名选手全部参加，竞赛完毕，将所制作的跳线交裁判组测评，以合格数量评分，每合格1条得0.8分。
（2）备用网络跳线制作用T568B标准制作网络跳线12条，其中2米跳线6条，用于进行跳线质量检测。
1米跳线6条，用于链路跳接。
二．链路安装、调试（52分）（2）水平链路安装在操作台安装综合布线水平链路7条（其中1条用于语音线路调试）。
安装内容包括网络交换机、配线架安装上架、配线架端接（指定区域）、水平线缆布入、信息模块和插座安装、跳线理线等（跳线采用前面制作的1米跳线）。
（3）电话语音线路安装及调试安装110配线架至机架；端接组委员准备的25对语音主干大对数电缆至110配线架（指定区域）（另一端设备间连语音交换机的110配线架已由组委会安装完毕，由组委会指定用于联通的线对）；在配线间用组委会提供的RJ45-110的跳线进行跳接，联通1条已安装的水平链路至语音主干链路；连接电话机至水平语音链路的信息插座，从而从电话机到设备间的语音交换机形成语音链路；拨打裁判组电话（815、816），向裁判组报告竞赛用的操作台号以确定联通结果。
每个操作台的编号即为本操作台的电话号码，如操作台为801，则电话号码也为801，依此类推。
（4）竞赛质量要求A机架安装原则：机架上设备的安装顺序为自上而下：网络设备—理线架—数据配线架--语音配线架。
综合布线试题

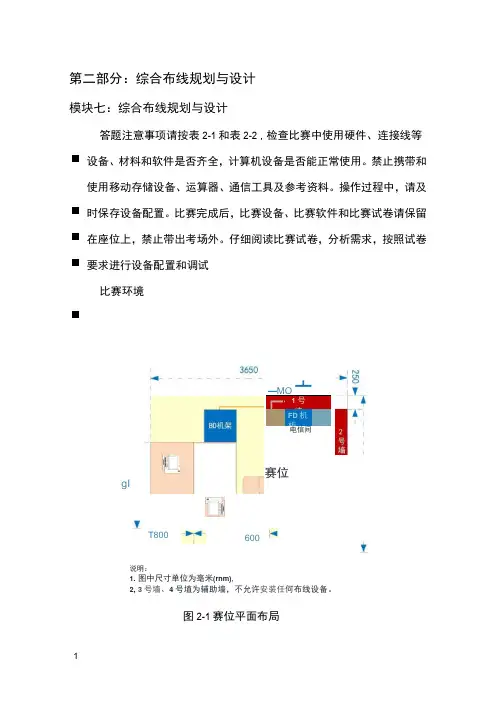

第二部分：综合布线规划与设计模块七：综合布线规划与设计答题注意事项请按表2-1和表2-2，检查比赛中使用硬件、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。
禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
操作过程中，请及时保存设备配置。
比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
仔细阅读比赛试卷，分析需求，按照试卷要求进行设备配置和调试 比赛环境赛位gI匚 1号墙■FD机柜电信间—MO亠T 800600说明：1. 图中尺寸单位为亳米(rnm),2, 3号墙、4号埴为辅助墙，不允许安装任何布线设备。
图2-1赛位平面布局如图2-1所示，竞赛场地按照“|”形布置竞赛赛位，1号墙、2号墙为本竞赛安装操作区，3号墙、4号墙为辅助墙不允许安装任何布线设备。
竞赛赛位用钢制模拟墙模拟工程现场操作区，每个赛位面积在10m?左右（本次大赛模拟设备由上海企想信息技术有限公司提供）。
表2-1竞赛软硬环境表2-2耗材清单三、网络综合布线项目（一）项目背景如图2-2是某数通集团为亚太地区分部信息化建设项目中一栋楼宇的综合布线系统施工图纸。
（二）竞赛内容参赛选手根据图2-1、图2-2、图2-3、图2-4和施工要求，完成该栋楼宇综合布线项目所有工作任务。
具体要求如下：（1）项目规划合理，工程材料规格选择正确，工艺规范，链路通。
（2）该项目施工包括综合布线干线子系统、配线子系统、工作区子系统和管理系统。
具体指铜缆和光缆布线、端接和测试，信息插座、线槽和线管的安装，机柜和配线架的安装，网络跳线和光纤跳线，标签标识制作等常用器材的安装。
（3）施工安装以及管理符合GB50311—2016《综合布线系统工程设计规范》国家标准，测试验收符合GB50312—2016《综合布线系统工程验收规范》国家标准。
主要参考标准：GB50311—2016《综合布线系统工程设计规范》GB50312—2016《综合布线系统工程验收规范》GB50174—2008《电子信息系统机房设计规范》GB21671—2008《基于以太网技术的局域网系统验收测评规范》（4）文明施工，安全操作。
综合布线实践考核题
网络综合布线技术实践考核题题目：网络综合布线设计方案要求：根据教科书第八章《综合布线工程项目案例》、第九章《综合布线工程实训项目》的叙述，比照实践活动中每人动手实施的铜缆端接和光纤熔接技术等等，参考附件里的方案样本，每人写出一份综合布线方案。
方案中必须包含综合布线的工程概述、设计目标、需求分析、总体结构、6个子系统的具体设计、图纸设计、施工方案等，必须包含用Visio画的结构图(参见书中69-70页图3-7至图3-11)。
设计所依据参数：1.某大学新建学生宿舍2栋，这2栋相邻，每栋有6层，每层有宿舍32间，每间设计3个网络信息点，一个电话语音点。
另外每层楼还需要设置2个摄像监控点，每栋楼有2个门禁控制点。
2.干线子系统采用多模光纤，水平子系统采用超五类非屏蔽线缆，每2个楼层设计一个管理间子系统，设备间安排在1楼。
系统全部采用568B标准设计。
3.每间宿舍看作是一个工作区，按照综合型系统设计。
配线架采用RJ45型48口，要设计有建筑群子系统，采用光纤连接，方便与其他已建成宿舍联网互通。
4.布线路由采用在公共走道安装桥架的方式；工作区的面板用2个信息点1个面板。
本考核采用5等制计分，占最终成绩70%，平时上课和作业占30%。
网络综合布线课程实践考核，参考方案：XXXX酒店综合布线方案学生学号：学生姓名：指导教师：系别：专业：年级：目录前言 (5)第一章综合布线系统................................................................ 错误！未定义书签。
1.1 综合布线系统的必要性 (6)1.2综合布线系统的定义 (6)第二章需求分析及设计定位 (7)2.1确定设备间的位置 (7)2.2干线系统的规模及其设计 (7)2.3选择水平布线路由和方法 (7)第三章设计目标的确定 (8)3.1设计目标的确定 (8)3.2设计范围： (8)3.3设计原则 (8)3.4.1基本型设计等级 (9)3.4.2基本型设计等级具有如下特征： (9)3.4.3增强型设计等级 (9)3.4.4增强型设计等级有如下特征： (9)第四章综合结构化布线支持的数据应用 (10)4.1器件选择 (10)4.2设计方法 (10)4.3.1工作区系统 (11)4.3.2水平布线子系统 (12)4.3.3垂直干线子系统 (12)4.3.4设备间子系统 (12)第五章工作区系统 (12)5.1工作区系统 (12)5.2水平布线子系统 (12)5.3垂直干线子系统 (13)5.4设备间子系统 (13)第六章各子系统的设计 (13)6.1工作区子系统 (13)6.1.1水平布线子系统 (13)6.2垂直干线子系统 (14)6.2.1垂直干缆路由设计： (14)6.2.2垂直干线的选型与计算： (15)6.3管理子系统 (15)6.4单点管理和双点管理 (15)6.4.1 单点管理 (15)6.4.2双点管理双交连: (16)6.5主(分)配线间的设计 (16)第七章综合布线系统测试手段方法和标准 (17)7.1测试原因 (17)7.2双绞线系统的测试内容 (17)7.3连接正确性测试 (17)7.4 线缆长度测试 (19)7.5光缆系统的测试 (19)第八章技术服务 (20)8.1完工测试 (20)8.2 线路测试 (20)8.3 联机测试 (20)8.4 测试标准 (20)8.5线路测试报告 (20)8.6 施工责任与质量保证 (21)8.7 穿线前检查 (21)包括钢管、线槽、插座铁盒和配线箱的安装情况的检查。
2009年杭州市中等职业学校计算机技能大赛综合布线竞赛试题

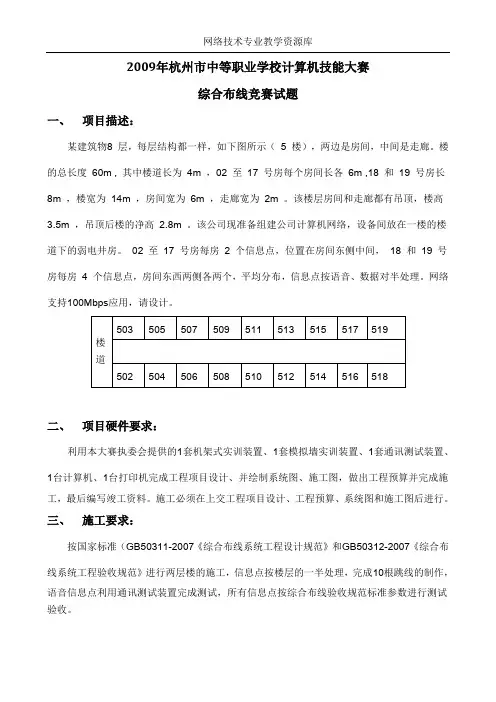

2009年杭州市中等职业学校计算机技能大赛综合布线竞赛试题一、项目描述：某建筑物8 层，每层结构都一样，如下图所示（ 5 楼），两边是房间，中间是走廊。
楼的总长度60m , 其中楼道长为4m ，02 至17 号房每个房间长各6m ,18 和19 号房长8m ，楼宽为14m ，房间宽为6m ，走廊宽为2m 。
该楼层房间和走廊都有吊顶，楼高3.5m ，吊顶后楼的净高2.8m 。
该公司现准备组建公司计算机网络，设备间放在一楼的楼道下的弱电井房。
02 至17 号房每房2 个信息点，位置在房间东侧中间，18 和19 号房每房 4 个信息点，房间东西两侧各两个，平均分布，信息点按语音、数据对半处理。
网络支持100Mbps应用，请设计。
二、项目硬件要求：利用本大赛执委会提供的1套机架式实训装置、1套模拟墙实训装置、1套通讯测试装置、1台计算机、1台打印机完成工程项目设计、并绘制系统图、施工图，做出工程预算并完成施工，最后编写竣工资料。
施工必须在上交工程项目设计、工程预算、系统图和施工图后进行。
三、施工要求：按国家标准（GB50311-2007《综合布线系统工程设计规范》和GB50312-2007《综合布线系统工程验收规范》进行两层楼的施工，信息点按楼层的一半处理，完成10根跳线的制作，语音信息点利用通讯测试装置完成测试，所有信息点按综合布线验收规范标准参数进行测试验收。
四、评分方法：本次比赛采用非屏蔽系统。
比赛成绩主要从工程项目设计（含工程预算、系统图）、安装施工、竣工资料几个方面评判。
网络综合布线工程设计合理；工程材料规格选择正确，预算合理；安装施工符合国家标准，竣工资料齐全。
成绩比例：项目设计20%，安装施工70%，竣工资料10%。
五、注意事项：1.整个工程竞赛时间3小时（180分钟）。
2.所有比赛均不允许参赛队自带各种测试仪器。
跳线制作质量计入比赛成绩，由裁判委员会使用专业仪器统一测试评判。
3.选手应完成工程项目设计和施工图后才能进行工程施工，否则取消竞赛资格。
综合布线考试题以及答案
综合布线考试题以及答案1、安装信息插座时，墙上位置应该离地面高出约300mm。
如果房间地面采用活动地板，信息插座应该离活动地板地面约350mm。
2、综合布线系统（GCS）应该能够同时支持电话、数据、图文和图像等多媒体服务的需求。
3、干线子系统的垂直通道可以选择电缆孔、管道和电缆竖井三种方式。
垂直通道最好采用电缆竖井方式。
水平通道可以选择预埋暗管或电缆桥架方式。
4、在工作区跳线的最大长度不能超过5米。
5、水平干线子系统双绞线的长度最长不能超过90米。
6、综合布线系统可以分为工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统和进线间子系统。
7、水平干线子系统一般使用双绞线。
8、光纤可以按照模式分为单模光纤和多模光纤。
9、一般的光纤在没有其他介质的情况下可以传输6000到8000米。
10、常见的光纤接头类型包括ST型、SC型、FC型、PC 型、APC型和UPC型。
11、电缆桥架可以分为梯级式、托盘式和糟式三种类型。
12、对于终端连接件上的线，应该尽量保持扭绞状态。
非扭绞长度，5类线必须小于6mm。
13、双绞线可以分为屏蔽双绞线STP和非屏蔽双绞线UTP两大类。
14、常见的布线厂商包括XXX、XXX、美国西蒙、XXX、德国科龙和XXX通信TCL。
15、一箱普通的双绞线有305米。
16、超过5类双绞线，在不使用其他设备的帮助下最多可以传输100米。
17、100BaseTX的意思是传输速率为100Mbit/s的基带传输。
18、5类双绞线可以传输100Mbps。
19、为了提高传输速率，垂直干线子系统一般使用光纤作为传输介质。
20、综合布线系统使用三种标记：电缆标记、区域标记和接插件标记。
其中接插件标记最常用，可以选择使用不干胶标记条标识或插入式标识两种。
选择题：1.现在的综合布线一般采用星型拓扑结构（C）。
2.水平干线布线系统涉及到水平跳线架、水平线缆、转换点和线缆出入口/连接器（A）等。
(完整版)综合布线题目与答案

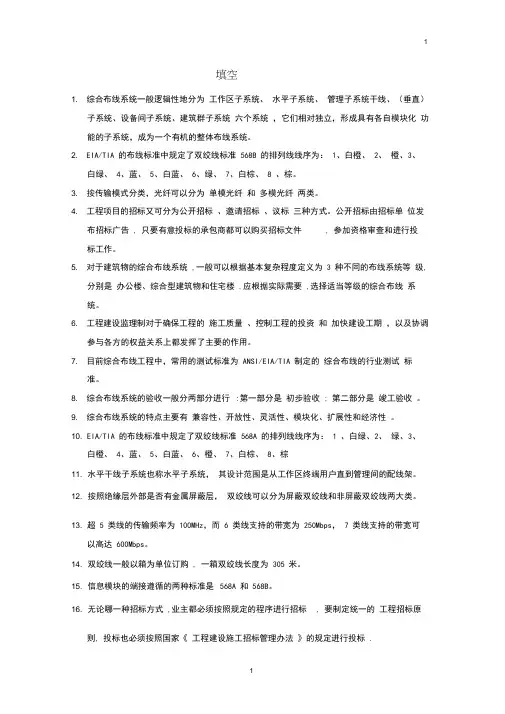

填空1. 综合布线系统一般逻辑性地分为工作区子系统、水平子系统、管理子系统干线、（垂直）子系统、设备间子系统、建筑群子系统六个系统，它们相对独立，形成具有各自模块化功能的子系统，成为一个有机的整体布线系统。
2. EIA/TIA 的布线标准中规定了双绞线标准568B 的排列线线序为：1、白橙、2、橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8 、棕。
3. 按传输模式分类，光纤可以分为单模光纤和多模光纤两类。
4. 工程项目的招标又可分为公开招标、邀请招标、议标三种方式。
公开招标由招标单位发布招标广告, 只要有意投标的承包商都可以购买招标文件, 参加资格审查和进行投标工作。
5. 对于建筑物的综合布线系统,一般可以根据基本复杂程度定义为 3 种不同的布线系统等级,分别是办公楼、综合型建筑物和住宅楼.应根据实际需要,选择适当等级的综合布线系统。
6. 工程建设监理制对于确保工程的施工质量、控制工程的投资和加快建设工期，以及协调参与各方的权益关系上都发挥了主要的作用。
7. 目前综合布线工程中，常用的测试标准为ANSI/EIA/TIA 制定的综合布线的行业测试标准。
8. 综合布线系统的验收一般分两部分进行:第一部分是初步验收; 第二部分是竣工验收。
9. 综合布线系统的特点主要有兼容性、开放性、灵活性、模块化、扩展性和经济性。
10. EIA/TIA 的布线标准中规定了双绞线标准568A 的排列线线序为： 1 、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕11. 水平干线子系统也称水平子系统，其设计范围是从工作区终端用户直到管理间的配线架。
12. 按照绝缘层外部是否有金属屏蔽层，双绞线可以分为屏蔽双绞线和非屏蔽双绞线两大类。
13. 超 5 类线的传输频率为100MHz，而 6 类线支持的带宽为250Mbps，7 类线支持的带宽可以高达600Mbps。
14. 双绞线一般以箱为单位订购, 一箱双绞线长度为305 米。
2009年全国技能大赛网络综合布线技术技能比赛题目
2009年网络综合布线技术技能比赛题目总分5490分；第一、二、三部分为必做题，第四部分为选做题本次网络综合布线技术竞赛给定一个“建筑物模型”作为网络综合布线系统工程实例，请各参赛队按照下面文档要求完成工程设计，并且进行安装施工和编写竣工资料。
为了取得更好成绩，建议选手应该首先完成必做项目，其余项目根据自己的技术实力选做。
如图1所示建筑物模型中，包括了网络综合布线系统工程的建筑群子系统机柜（CD），建筑物子系统机柜（BD），建筑物楼层管理间子系统机柜（FD1、FD2、FD3）。
请参赛选手特别注意图1中下列规定：⑴CD为1台西元网络配线实训装置，模拟建筑群子系统网络配线机柜。
⑵BD为1台西元网络配线实训装置，模拟建筑物子系统网络配线机柜。
⑶FD1为1台壁挂式机柜，模拟建筑物一层网络配线子系统管理间机柜。
⑷FD2为1台壁挂式机柜，模拟建筑物二层网络配线子系统管理间机柜。
⑸FD3为1台壁挂式机柜，模拟建筑物三层网络配线子系统管理间机柜。
⑹每个明装塑料底盒模拟1个房间（区域），图1中紫颜色表示，编号11～36。
⑺单口面板安装1个RJ45网络模块。
⑻双口面板安装2个RJ45网络模块。
⑼该建筑物网络综合布线系统全部使用超五类双绞线铜缆。
第一部分:网络综合布线系统工程设计必做题（1100分）请根据图1建筑物网络综合布线系统模型完成以下设计任务，并打印提交设计文档，裁判依据各参赛队提交的书面打印文档评分，没有书面文档的项目不得分。
⒈编写网络信息点数量统计表（100分）要求使用Excel软件编制，表格设计合理、数量正确、项目名称正确、签字和日期完整、采用A4幅面打印。
竞赛建筑物模型网络信息点数量统计表（数据点）x1x2x3x4x5x6楼层合计合计三层1121117二层2121219一层2112118纵向合计53544324合计24说明：1、x为模拟楼层编号，例如：三层x2表示，32号插座, 2、本表全部为数据信息点。
2009年南京市网络综合布线工程技术技能大赛试卷--中职组
江苏省南京市2009 年网络综合布线工程技术技能大赛题(中职组)1、完成开放式网络机柜现场安装（10 分）要求按照设计图纸和产品设备说明书要求进行底座、机柜立柱、机柜顶帽、19”标准2U 电源插座板、角钢安装，安装顺序合理，操作正确，固定牢固。
注意不要拆卸电源操作，也不要在地面固定。
具体安装式样如右图所示。
2、网络配线设备安装（20 分）要求按照设计图纸安装 1 台7U 跳线测试仪，1 台7U 压接线实验仪，2 台1U 网络配线架，2 台1U 通信跳线架，2 台1U 理线环安装。
3、在网络压线实验仪上,完成4 根网线两头端接（10 分）要求在通信跳线架中间的 4 个 5 对连接块上层进行压接,按照568B线序端接,每根跳线长度为300 毫米,如右图所示。
4、完成4 根网络跳线制作和线对测试。
（10 分）要求现场制作2 根568A 线序，2 根568B 线序，长度500 毫米。
5、完成复杂永久链路和模块端接（35 分）要求完成6 组复杂永久链路布线和模块端接，全部按照568B线序端接。
每组包括 3 根跳线和端接 6 次，其中包括 5 对连接块端接 4 次，RJ45 头端接 1 次，RJ45 模块端接 1 次，每段缆线长度合适。
具体链路按右图所示。
布线和端接路由：压线实验仪器 5 对连接块上层—网络配线架RJ45 口和模块—通信跳线架连接块下层和上层，形成一个负责永久链路。
6、完成复杂永久链路模块端接和测试（12 分）要求完成4 组复杂永久链路布线和模块端接，全部按照568B 线序端接。
每组包括3 根跳线和端接6 次，其中包括5 对连接块端接 2 次，RJ45 头端接 3 次，RJ45 模块端接 1 次，每段缆线长度合适。
具体链路按右图所示。
布线和端接路由：测试实验仪器RJ45 口--网络配线架RJ45口和模块--信跳线架连接块下层和上层，形成一个复杂永久链路。
7、施工现场设备材料、包装材料堆放整齐、有序，文明施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

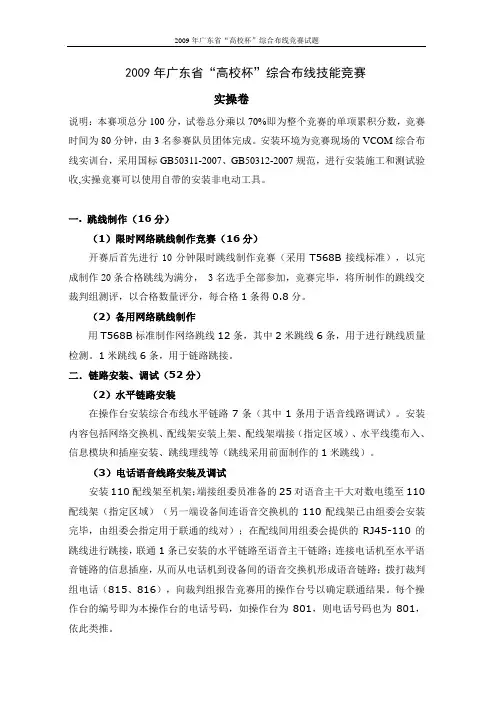

2009年广东省综合布线技能竞赛
实操卷
说明：本赛项总分100分，试卷总分乘以70%即为整个竞赛的单项累积分数，竞赛时间为80分钟，由3名参赛队员团体完成。
安装环境为竞赛现场的VCOM综合布线实训台，采用国标GB50311-2007、GB50312-2007规范，进行安装施工和测试验收,实操竞赛可以使用自带的安装非电动工具。
一. 跳线制作（16分）
（1）限时网络跳线制作竞赛（16分）
开赛后首先进行10分钟限时跳线制作竞赛（采用T568B接线标准），以完成制作20条合格跳线为满分， 3名选手全部参加，竞赛完毕，将所制作的跳线交裁判组测评，以合格数量评分，每合格1条得0.8分。
（2）备用网络跳线制作
用T568B标准制作网络跳线12条，其中2米跳线6条，用于进行跳线质量检测。
1米跳线6条，用于链路跳接。
二．链路安装、调试（52分）
（2）水平链路安装
在操作台安装综合布线水平链路7条（其中1条用于语音线路调试）。
安装内容包括网络交换机、配线架安装上架、配线架端接（指定区域）、水平线缆布入、信息模块和插座安装、跳线理线等（跳线采用前面制作的1米跳线）。
（3）电话语音线路安装及调试
安装110配线架至机架；端接组委员准备的25对语音主干大对数电缆至110配线架（指定区域）（另一端设备间连语音交换机的110配线架已由组委会安装完毕，由组委会指定用于联通的线对）；在配线间用组委会提供的RJ45-110的跳线进行跳接，联通1条已安装的水平链路至语音主干链路；连接电话机至水平语音链路的信息插座，从而从电话机到设备间的语音交换机形成语音链路；拨打裁判组电话（815、816），向裁判组报告竞赛用的操作台号以确定联通结果。
每个操作台的编号即为本操作台的电话号码，如操作台为801，则电话号码也为801，依此类推。
（4）竞赛质量要求
A机架安装原则：机架上设备的安装顺序为自上而下：网络设备—理线架—数据配线架--语音配线架。
每个设备之间间隔1U高度。
B端接线序标准：水平电缆采用T568B线序，语音主干采用国际标准（主色：白、红、黑、黄、紫；副色：蓝、橙、绿、棕、灰）；
C安装工艺规范，IDC端接点至线对缠绕处距离不能大于5mm，双绞线外皮剥离不能过长；信息模块端接时线缆外皮需压在免打模块顶盖里面。
弯曲半径要符合国标GB50311-2007要求，线缆扎线整齐美观。
D跳线的盘线整齐、美观、合理。
E标识要求：要求现场安装的水平链路电缆两端、数据配线架端口位及主干电缆均需做好编号标识，标识标签书写应清晰、端正，线缆标识采用扎带标签书写、配线架采用纸质标签书写（均现场提供）。
F编号规则为数据电缆D1-D6，语音电缆为V1；数据及语音主干分别为FD-D （01-14）、FD-V（01-14），其中01-14为现场实训台编号801-814的后两位数字。
G语音通话检验评判
电话语音调试以能与裁判组电话（815、816）通话为准。
三．综合布线工程验收测试和故障诊断定位竞赛（32分）
（5）修改操作者名称、地点、电缆识别名（6分）
A修改FLUKE DTX-1800测试仪的操作者为参赛队校名拼音简称，校名拼音简称：）命名。
B修改测试仪地点为：panyu
C电缆识别名修改为：Cat 5e Cable
（6）通道测试（6分）
选用GB50312-2007标准，对前面制作的6条2m跳线以通道模式进行质量检查。
以“zXXXtiaox1～6”命名文件（XXX为竞赛组别代号），要求跳线通过测试检查并正确保存测试结果。
（7）永久链路验收测试（6分）
对前面安装的6条水平数据永久链路，选用GB50312-2007标准以永久链路模
式进行质量验收，以“zXXXyongj1～6”命名文件（XXX为竞赛组别代号），保存测试结果。
要求链路通过验收测试并正确保存测试结果。
（8）对样本链路进行故障定位(工程中常见的故障类型)（10分）
竞赛现场有5组故障链路模型，每3支参赛队为一组，在竞赛进行的时间内分批对组委会提供的5条故障链路模型进行测试，并在记录表上标记出故障诊断结果（标明故障位置和类型），每1条记录正确则得2分。
（9）制作测试报告（4分）
在自带的笔记本电脑上，使用福禄克的Linkware测试结果管理软件，导出前面测试的通道和永久链路的测试结果，制成PDF文档报告，通过安装的网络链路，将PDF报告并上传到裁判组服务器（ftp://192.168.1.1）指定文件夹中。
