中央电大可编程控制器应用期末复习指导
《可编程控制器应用》复习资料第2套
《可编程控制器应用》复习资料第2套
可编程控制器应用复资料第2套
本文档提供了有关可编程控制器（PLC）应用的复资料。
下面
是相关内容的概要：
1. PLC概述
- 可编程控制器（PLC）是一种计算机化工业自动化设备，用
于控制和监视各种生产过程。
- PLC由输入模块、中央处理器、输出模块和通信接口组成。
它能够接收输入信号，进行逻辑运算和控制输出信号。
2. PLC编程语言
- PLC可以使用多种编程语言，如梯形图（Ladder Diagram）、功能块图（Function Block Diagram）、结构化文本（Structured Text）等。
- 梯形图是最常用的PLC编程语言，它使用图形符号表示逻辑
和控制功能。
3. PLC应用领域
- PLC广泛应用于工业自动化、机械控制、流程控制等领域。
- 它可以控制各种设备，如机器人、传送带、热处理设备等。
4. PLC编程技巧
- 编写PLC程序时，应注意以下技巧：
- 使用模块化编程，将程序分解为多个子程序，提高代码的可重用性和可维护性。
- 增加注释，使程序易于理解和修改。
- 定期备份程序，以防止数据丢失。
以上是《可编程控制器应用》复资料第2套的概要内容。
详细信息请参考相关教材和研究资源。
如果您还需要其他帮助，请随时告诉我。
(2010.12.30)可编程控制器应用课程期末复习指导(文本)
（2010.12.30）可编程控制器应用课程期末复习指导（文本）孙志娟：各位老师、同学，大家中午好，欢迎参加可编程控制器应用课程实时文本答疑，接下来的2个小时内我将实时回答大家提出的各类问题，也欢迎各位将这个论坛作为交流教学经验的平台，踊跃提问和发言。
史敏龙：老师你好，期末考试的难度比样题难吗，作业能完成可以通过考试吗？孙志娟：不会。
期末考试的题型和形考作业题型一致，难度类似，考试前建议参照形考作业好好复习。
杨仲前：复习要点是什么？孙志娟：掌握可编程控制器的基本组成、常用的编程指令及其编程方法、可编程控制器的程序设计；理解可编程控制器的特点及指标参数，硬件组态及通信网络的基本知识。
张哲：怎么才能正常收看在线讲课？孙志娟：电大在线本课程页面的ip课件栏目点击即可收看。
/TeacherCourse.aspx?CourseId=60fa6d57-77ed-49de-a4af-d0aa3558d13e 贺会平：我们没发可编控制器应用习题册，该怎么学。
作业不做，形成性考核成绩就没有，也没有相应的资源。
只参加期末考试能通过吗？能把往届试题给我们发到我的课程里面，谢谢。
孙志娟：形成性考核作业和答案在电大在线本课程的教学辅导栏目中，可供大家下载。
本课程网站上还提供了相关的文本辅导材料和流媒体课件，建议期末复习重点可以结合流媒体课件的第9、10两讲进行。
/TeacherCourse.aspx?CourseId=60fa6d57-77ed-49de-a4af-d0aa3558 d13e如需往届考题，可以给我的邮箱来邮件，说明需要的课程资源类型。
祝你顺利通过期末考试！柳茂昌：什么是可编程控制器？孙志娟：可编程控制器是60年代末在美国首先出现，当时叫可编程逻辑控制器PLC （Programmable Logic Controller），目的是用来取代继电器，以执行逻辑判断、计时、计数等顺序控制功能。
李想：plc与继电器的区别？孙志娟：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。
国家开放大学电大专科《可编程控制器应用》期末试题标准题库及答案(试卷号：2471)
国家开放大学电大专科《可编程控制器应用》期末试题标准题库及答案（试卷号：2471）国家开放大学电大专科《可编程控制器应用》期末试题标准题库及答案（试卷号：2471）盗传必究一、填空题1．可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。
2．按结构形式分类，PLC可分为整体式和模块式两种。
3. 电源模板用于对PLC内部电路供电。
4．PLC的工作过程一般可分为三个主要阶段输入采样阶段、程序执行阶段和输出刷新阶段5．可编程序控制器的程序由操作系统和用户程序两部分组成。
6．S7-200的CPU22X系列的PLC有三种类型的定时器，分别是通电延时定时器、保持型通电延时定时器和断电延时定时器7．若加计数器的计数复位输入电路(R) 接通，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为0。
（注：填写“接通”或“断开”）8．全局数据(GD)通信方式以多点接口(MPD)分支网为基础，是为循环的传送少量数据而设计的。
9．可编程序控制器采用微处理器作为中央处理单元，可以对开关量（或逻辑量）进行控制，也可以对模拟量进行控制。
10. PLC具有逻辑运算功能，能够描述继电器触点的串联和并联等各种连接。
11.按结构形式分类，PLC可分为整体式和模块式两种。
12. PLC重复执行输入采样阶段、程序执行阶段和输出刷新阶段三个阶段，每重复一次的时间称为一个扫描周期。
13.在S7中有三种计数器，分别是加计数器、减计数器和可逆计数器14.通电延时定时器(TON)的输入(IN)电路断开时被复位，复位后其常开触点断开，常闭触点接通，当前值等于O。
（注：填写“接通”或“断开”）15. PROFIBUS网络由主站、从站、网络部件等构成。
16. 电源模板用于对PLC内部电路供电。
17.可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。
可编程控制器PLC期末考试整理知识点
可编程控制器简称PLC,虽然刚刚具有40年的历史，但其发展极为迅速。
为了确定它的性质，国际电工委员会曾多次发布及修订有关PLC的文件。
在布的可编程控制器标准草案中对PLC作如下定义：可编程控制器是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在内部存储执行逻辑运、顺序运算、计时、计数和算数运算等操作的指令，并能通过数字式或模拟式的输入和输出，PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
1968年，美国通用汽车公司为适应汽车型号的不断更新和生产工艺的不断变化，提出来十项设计标准：2维护方便，最好是插件式。
3可靠性高于继电器控制。
4体积小于继电器控制。
5可将数据直接送入管理计算机。
6成本上可与继电器控制柜竞争。
7输入可以是交流115V(即用美国的电网电压)8输出为交流115V、2A以上，能直接驱动电磁阀。
9在扩展时，原有系统只需要很小的变更。
10用户程序存储容量小至少能扩展道4KB.美国通用汽车公司（GM）从用户角度提出了研究上述新型控制器的条件后立即引起了开发热潮。
1969年，美国数字设备公司（DEC）研制出了世界上第一台可编程控制器，并应用于通用汽车公司的生产上。
当时叫可编程逻辑控制器PLC，目的是用来取代继电器，以执行逻辑判断、控制计数的发展的大门。
（早期可完成简单的逻辑控制及定时、计数功能）可编程控制器的发展方向：可编程控制器在工业控制器领域的应用越来越宽广，即可有单机作为继电器逻辑电路的替代品，又有作为设备控制的核心部件的，而且随着自动化程度的提高，可编程控制器既可作为现场控制的部件，又可作为更高一级的管理控制部件。
而且随着网络技术的发展，它又衍生出了网络功能。
所有这一切，不仅要求可编程控制器具有相应的硬件功能，而且要求它的软件技术也要获得相应的发展。
PLC的发展也是与计算机技术、控制技术、数字技术、通信网络技术等高新技术的发展息息相关，正是这些高新技术的发展推动力可编程控制器的发展。

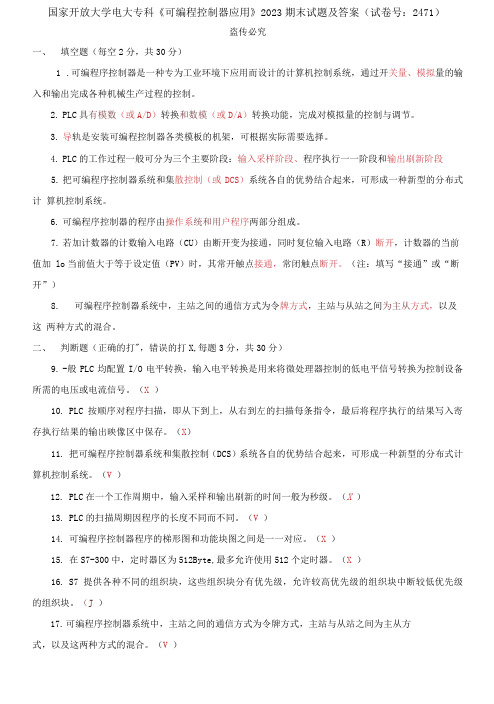

(2021更新)国家开放大学电大专科《可编程控制器应用》2023期末试题及答案(试卷号：2471)
国家开放大学电大专科《可编程控制器应用》2023期末试题及答案（试卷号：2471）盗传必究一、填空题（每空2分，共30分）1 .可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。
2.PLC具有模数（或A/D）转换和数模（或D/A）转换功能，完成对模拟量的控制与调节。
3.导轨是安装可编程控制器各类模板的机架，可根据实际需要选择。
4.PLC的工作过程一般可分为三个主要阶段：输入采样阶段、程序执行一一阶段和输出刷新阶段5.把可编程序控制器系统和集散控制（或DCS）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
6.可编程序控制器的程序由操作系统和用户程序两部分组成。
7.若加计数器的计数输入电路（CU）由断开变为接通，同时复位输入电路（R）断开，计数器的当前值加 lo当前值大于等于设定值（PV）时，其常开触点接通，常闭触点断开。
（注：填写“接通”或“断开”）8.可编程序控制器系统中，主站之间的通信方式为令牌方式，主站与从站之间为主从方式，以及这两种方式的混合。
二、判断题（正确的打"，错误的打X,每题3分，共30分）9.-般PLC均配置I/O电平转换，输入电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。
（X ）10.PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。
（X）11.把可编程序控制器系统和集散控制（DCS）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
（V ）12.PLC在一个工作周期中，输入采样和输出刷新的时间一般为秒级。
（X）13.PLC的扫描周期因程序的长度不同而不同。
（V ）14.可编程序控制器程序的梯形图和功能块图之间是一一对应。
（X ）15.在S7-300中，定时器区为512Byte,最多允许使用512个定时器。
可编程控制器原理及应用考点总结复习考试重点
可编程控制器原理及应用考点总结1.电气控制技术也由继电器控制过渡到计算机控制。
2.早期的可编程控制器仅有逻辑运算、定时、计数等功能，用于开关量空制只能进行逻辑运算，所以称为可编程逻辑控制器（P rogrammable编程Logic逻辑Controller控制器）简称PLC。
增加了数值运算、模拟量的处理、通讯等功能，简称为PC。
3.可编程控制器的主要特点：（1）可靠性高，指可编程控制器平均无故障工作时间；（2）控制功能强：具有对开关量和模拟量的控制能力，还具有数值运算、PID调节、通信控制、中断处理、高速计数等功能；（3）组成灵活：PLC品种很多小型PLC为整体结构，并可外接I/O扩展机箱构成PLC控制系统；中大型PLC采用分体模块化结构，设有各种专用模块。
（4）操作方便：PLC采用了多种面向用户的语言，①梯形图LAD②指令语句表STL③功能快图编辑器FBD;（5）网络功能。
4.可编程控制器的分类（1）按点数和功能分类：输入、输出端子的数目之和称为PLC的输入输出点数，简称I/O点数。
①小型（微型）PLC的I/O点数小于256点，以开关量控制为主，具有体积小，价格低的优点适用于小型设备的控制。
②中型PLC的I/O点数在256—1024之间，功能比较丰富，建有开关量和模拟量控制功能，适用于较复杂系统的逻辑控制和闭环过程控制。
③大型PLC点数在1024点以上，用于大规模过程控制，集散式控制和工厂自动化网络。
（2）按结构形式分类：①整体式结构（小型PLC）②模块式结构（中型以上PLC)（3）按用途分类：①通用型②专用型5.可编程控制器的应用与发展：（1）与CAD/CAM机器人技术一起成为实现现代自动化生产的三大支柱（2）两个发展趋势：有小型化和大型化两个趋势。
6.可编程控制器系统根据其工作原理可分为①输入部分②运算控制部分③输出部分7.可编程控制器的硬件电路由①CPU②存储器③基本I/O接口电路④外设接口⑤电源五大部分组成8.中央处理器cpu的地位：CPU是可编程控制器的控制中枢。
国开期末考试2471《可编程控制器应用》机考试题及答案(第5套)
国开期末考试2471《可编程控制器应用》机考试题及答案(第5套)国开期末考试《可编程控制器应用》机考试题及答案(第5套) （试卷号 2471 ，整套相同，祝同学们取得优异成绩！）一、单项选择题（共 0 10 题，共 0 30 分）1、以下对 PLC 的特点描述不正确的是：（D D））。
【D D 】：PLC 的价格非常低廉2、根据 I/O 点数分类，I/O 点数为 2052 的 PLC 属于（A A））。
【A A 】：大型 PLC3、（C C ）用于对 PLC 内部电路供电，有的还可为I/O 信号提供电。
【C C 】：电模板 4、PLC 工作过程中，（A A ）是按照顺序将所有信号读入到寄存输入状态的输入映像区中存储。
【A A 】：输入采样阶段5、PLC 的语句指令中，（C C ）定义要执行的功能，即告诉 CPU 该做什么。
【C C 】：操作码6、S7-20__有三种普通计数器，其中（C C ）具有加计数和减计数两个输入端，通过获取对应计数输入信号的上升沿，进行加法、减法计数。
【C C 】：可逆计数器（ CTUD ）7、输入继电器是 S7-20__PLC 接受外部输入的开关信号的窗口，下面对其描述不正确的是（C C））。
【C C 】：输入继电器的状态仅取决于用户程序的控制8、以下哪项不是 S7-20__PLC 定时器的定时精度？（AA ）【A A 】：1s9、下列标识符中，用来表示定时器的是（C C））。
【C C 】：T T10、对以下程序段分析^p 正确的是（C C））。
【C C 】：0 M0.0 的状态恒为“0 0 ” 。
二、判断题（共 0 10 题，共 0 30 分）1、输入输出模板既可以与 CPU 模板放置在一起，又可远程安装。
（radic;）2、PLC 程序由操作系统和用户程序两部分组成，其中操作系统由 PLC的生产厂家提供，用户程序需要用户为完成特定控制任务自行编写。
（radic;）3、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
国家开放大学《可编程控制器应用》期末考试复习题及参考答案
第一套题单项选择题（共10题，共30分）1. 以下对PLC的特点描述不正确的是：（）。
A 高可靠性是PLC最突出的特点之一B 相对于传统电气控制线路，PLC控制系统便于改进和修正C 相对于传统电气控制系统，PLC控制系统体积小、质量轻、功耗低D PLC的价格非常低廉参考答案：D；考生答案：B；试题分数：3；考生得分：02. 按照（）来分类，PLC可分为整体式PLC和模块式PLC。
A I/O点数B 结构形式C PLC的功能D PLC的体积参考答案：B；考生答案：B；试题分数：3；考生得分：33. （）是安装PLC各类模板的机架，可根据实际需要选择。
A CPUB 导轨C 电源D 输入模块参考答案：B；考生答案：B；试题分数：3；考生得分：34. PLC工作过程中，（）是PLC将输出映像区中的内容送到寄存输出状态的输出锁存器中，再去驱动用户设备。
A 输入采样阶段B 程序执行阶段C 网络通信D 输出刷新阶段参考答案：D；考生答案：D；试题分数：3；考生得分：35. PLC的语句指令中，（）为执行该操作所需要的信息，即告诉CPU用什么去做。
A 标识符B 参数C 操作码D 操作数参考答案：D；考生答案：D；试题分数：3；考生得分：36. S7-200的CPU22X系列的PLC有三种类型的定时器，其中（）可用于累计许多时间间隔。
A 通电延时定时器（TON）B 断电延时定时器（TOF）C 保持型通电延时定时器（TONR）参考答案：C；考生答案：C；试题分数：3；考生得分：37. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。
A 输入继电器的文字符号是IB 输入继电器的触点可以无限制使用C 输入继电器的状态仅取决于用户程序的控制D 输入继电器没有线圈但有触点参考答案：C；考生答案：C；试题分数：3；考生得分：38. S7-200 PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
孙志娟：各位老师、各位同学，大家好，欢迎参加可编程控制器应用课程网上实时文本答疑，在接下来得两个小时内，我将实时回答大家提出得问题，欢迎提问。
韩威：孙老师，这学期考试范围和题型没有变化吧？把形成性考核作业做会应该就没什么问题了吧？
孙志娟：考试范围和题型参照均考核说明，因为考核说明没有调整，所以没有变化。
复习的时候一定要注意结合形考作业，考试内容和形考作业内容有一定的交叉，难度相同。
周革：西门子S7-300PLC的RLO边沿信号识别指令如何应用？
孙志娟：给你提供一个学习网站，针对你这个问题有详细的解答。
/siemens/s7-300/RLO.htm相信这个网站也能帮助你更好的学习本门课程。
黄英雷：想学习西门子PLC，应该先从哪学起？
孙志娟：西门子系列，可以先学S7-200系列PLC，相对其他系列更加简单易懂。
首先从基本的位逻辑指令编程着手学习。
最好是有实验设备，能够上机学，这样可以事半功倍。
另外网上有仿真软件，你可以直接搜索到。
然后由于plc有非常丰富的功能模块，而每个功能模块可能有其自带的编程模块，我觉得有针对性地学习比较好。
黄英雷：期末复习要点是什么？
孙志娟：
第一部分可编程控制器概述
1．理解PLC的定义和基本功能
定义：专为工业环境下应用而设计的计算机控制系统，不仅可以对逻辑量进行控制，也可以对模拟量进行控制。
基本功能：逻辑功能、A/D,D/A转换功能、控制系统监控功能、定时计数控制、通信与联网等。
2．理解PLC的主要特点和分类
PLC的特点：高可靠性，应用灵活，编程简单，但价格较高。
PLC的分类：结构形式——整体式、模块式。
3．了解PLC的基本结构，掌握PLC的工作原理
PLC的基本结构：导轨、电源模块、CPU模块、输入/输出模板。
扫描周期：PLC采用循环扫描的工作方式，主要包括输入采样阶段、程序执行阶段和输出刷新阶段几个阶段。
全过程扫描一次所需的时间称为扫描周期。
4．理解PLC系统与其它工业控制装置的比较
PLC与继电器接触器控制系统的区别（软接线控制系统、硬接线控制系统）；
PLC与集散控制系统的区别；
PLC与工业控制计算机的区别。
第二部分可编程序控制器编程基础
1．了解PLC的典型编程语言的区别
典型编程语言：梯形图、指令表、逻辑功能图、高级语言。
2．掌握PLC的指令结构和数据类型
语句指令结构：操作码、操作数；
梯形图指令结构：图形元素。
3．掌握PLC编程基本原则
（1）输入点不能放置在输出点的右边；
（2）输出不能与左母线直接相连；
（3）双线圈输出：应尽量避免同一编号的线圈在一个程序里使用两次；
（4）PLC梯形图程序的优化：并联支路的调整、串联支路的调整。
4．掌握位逻辑指令，包括位逻辑运算指令、定时指令和计数指令
（1）位逻辑指令：LD、LDN、A、AN、O、ON、NOT、=
（2）定时器的定时时间为T=PTxS
PT——定时器的设定职，数据类型为整数型；
S——定时器的精度。
（3）S7-200的普通计数器有三类：递增计数器CTU、递减计数器CTD、增减计数器CTUD。
共计256个。
第三部分PLC硬件组态及通信网络基础
了解典型PLC系统的模板特性，掌握PLC系统的硬件组态及I/O扩展，理解MPI网、PROFIBUS-DP网以及工业以太网的结构。
第四部分可编程序控制器系统设计
掌握PLC系统应用程序的设计方法。
黄英雷：PLC在现实生活中的用处？
孙志娟：PLC已经广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业。
如果你是以西门子s7系列开始着手学习，那么关于具体实例，推荐你参看以下几本书：
1．PLC工程应用实例解析（附光盘）作者：吕卫阳，徐昌荣出版社：中国电力出版社
2．西门子S7-300/400PLC工程应用作者：胡健出版社：北京航空航天大学出版社
3．S7-200 PLC编程设计与案例分析作者：朱文杰出版社：机械工业出版社
赵湛：可编程控制器的种类有哪些？
孙志娟：1．按I/O点数及存储器的容量分类
PLC的输入、输出点数表明PLC可以从外部接受多少个输入信号和向外部输出多少输出信号，实际上就是PLC的输入和输出的端子数。
（1）小型PLC：输入、输出点数在128点以下，用户存储器容量在2KB以下。
小型PLC适用于开关量控制场合，具有逻辑运算、计算、计时等功能，可以实现条件控制、定时、计数控制和顺序控制。
（2）中型PLC：输入/输出点数在256－1024点之间，用户程序存储器容量在2－8KB。
中型PLC除具有上述逻辑运算功能外，还有模拟量输入、输出、数据传输、数据通信等功能。
这种PLC多采用模块使结构，用户可根据控制要求增加I/O模块外，还有模拟量模块。
因此，可以完成既有开关量又有模拟量复杂的工业生产过程的自动控制。
（3）大型PLC ：输入/输出点数在1024点上，最多可达8192点，用户程序存储器容量在8KB或8KB以上。
这种PLC有丰富的I/O 模块，能适应各种控制要求。
它除了能用梯形图编程外，还可以采用高级语言编程，如BASIC、C语言等。
具有数据运算、模块调节、实时中断、过程监控、联网通讯、文件处理、远程控制、智能控制等，也可构成分布式控制系统或整个工厂的自动化网络。
2．根据结构形式分
（1）整体式：将PLC的中央处理器单元、输入、输出部件安装在一块印刷电路板上，并连同电源一起装在一个标准机壳内，形成一个箱体。
这种结构简单，体积小，重量轻，通过输入、输出端子与外部设备连接。
一般小型PLC常采用这种结构，它适用于单机自动控制。
（2）模块式：把PLC的各个部分制成独立的标准尺寸的模块，主要有CPU模块（包括存储器）、输入模块、输出模块、电源模块以及其他各种模块直接插入机架底板的插座上即可。
这种结构形式配置灵活，装配方便，便于扩展，用户根据控制要求灵活地配置各种模块，构成各种控制系统。
一般大型、中型PLC采用这种结构。
张任飞：逻辑运算中累加器是怎么运用的？
孙志娟：给你举一个很简单的例子：
电梯楼层计数
本设计采用相对计数方式．运行前通过自学习方式，测出相应楼层高度脉冲数，对应17层电梯分别存入16个内存单元D01 - D16。
楼层计数器CNTl0为一双向计数器，当到达各层的楼层计数点时，根据运行方向进行加1或减计数。
运行中，高速计数器累计值实时与楼层计数点对应的脉冲数进行比较，相等时发出楼层计数信号，上行加1，下行减1，为防止计数器在计数脉冲高电平期间重复计数，采用楼层计数信号上沿触发楼层计数器。
