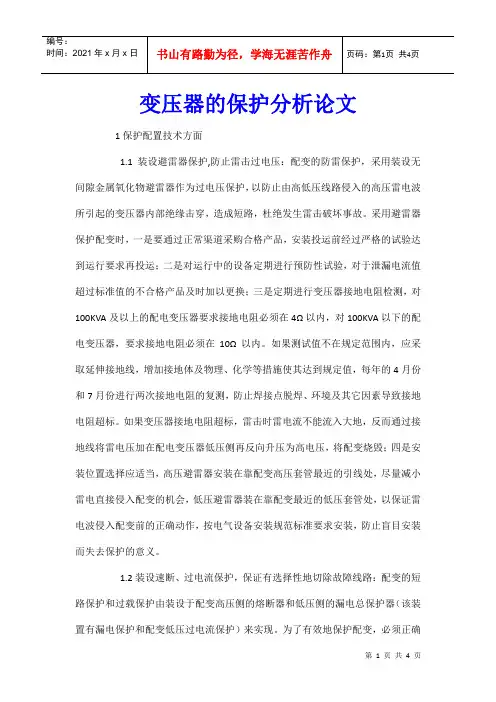

变压器的保护分析论文
变压器的保护分析论文1保护配置技术方面1.1装设避雷器保护,防止雷击过电压：配变的防雷保护，采用装设无间隙金属氧化物避雷器作为过电压保护，以防止由高低压线路侵入的高压雷电波所引起的变压器内部绝缘击穿，造成短路，杜绝发生雷击破坏事故。
采用避雷器保护配变时，一是要通过正常渠道采购合格产品，安装投运前经过严格的试验达到运行要求再投运；二是对运行中的设备定期进行预防性试验，对于泄漏电流值超过标准值的不合格产品及时加以更换；三是定期进行变压器接地电阻检测，对100KVA及以上的配电变压器要求接地电阻必须在4Ω以内，对100KVA以下的配电变压器，要求接地电阻必须在10Ω以内。
如果测试值不在规定范围内，应采取延伸接地线，增加接地体及物理、化学等措施使其达到规定值，每年的4月份和7月份进行两次接地电阻的复测，防止焊接点脱焊、环境及其它因素导致接地电阻超标。
如果变压器接地电阻超标，雷击时雷电流不能流入大地，反而通过接地线将雷电压加在配电变压器低压侧再反向升压为高电压，将配变烧毁；四是安装位置选择应适当，高压避雷器安装在靠配变高压套管最近的引线处，尽量减小雷电直接侵入配变的机会，低压避雷器装在靠配变最近的低压套管处，以保证雷电波侵入配变前的正确动作，按电气设备安装规范标准要求安装，防止盲目安装而失去保护的意义。
1.2装设速断、过电流保护，保证有选择性地切除故障线路：配变的短路保护和过载保护由装设于配变高压侧的熔断器和低压侧的漏电总保护器（该装置有漏电保护和配变低压过电流保护）来实现。
为了有效地保护配变，必须正确选择熔断器的熔体(熔丝、熔片等)及低压过电流保护定值。
高压侧熔丝的选择，应能保证在变压器内部或外部套管处发生短路时被熔断。
熔丝选择原则：①容量在100kVA及以下的配变，高压熔丝按2～2.5倍额定电流选择；②容量在100kVA以上的配变，高压熔丝按1.5～2倍额定电流选择。
低压侧漏电总保护器过流动作值取配变低压侧额定值的1.3倍，配变低压各分支线路过流保护定值不应大于总保护的过流动作值，其值应小于配变低压侧额定电流，一般按导线最大载流量选择过流值，保证在各出线回路发生短路或输出负载过大，引起配变过负荷时能及时动作，切除负载和故障线路，实现保护配变的目的。
变压器和配电装置运行维护论文
变压器和配电装置的运行维护【摘要】本文主要阐述了变电所的倒闸操作变压器的运行维护和配电装置的运行堆护等技术问题。
【关键词】变电所；操作；变压器；配电装置；运行维护在矿区工矿变电所中，电气设备是通过断路器、隔离开关或闸刀开关接到配电室的母线上。
当电气设备或电力系统需要从一种状态转变到另一种状态，如将运行中的设备停止；将备用中或检修后的设备投入运行；母线由分段运行变为并列进行等，都要通过断路器、隔离开关或闸刀开关进行操作，由此二次回路系统也需要进行各种相应的操作。
为了满足检修、试验和安装等工作的要求，还需要在停电的设备上装设临时接地线或采取各种必要的措施。
1.变电所倒闸操作将电气设备或电力系统从一种状态转变到另一种状态的操作，称为倒闸操作。
倒闸操作是变电所值班运行工作中一项重要、复杂的工作。
它关系到电力系统的安全运行，关系着许多在电气设备上工作人员妁生命安全和操作人员自身的安全。
电力系统对倒闸操作的操作技术和方法有严格的要求，必须按操作项目、顺序、方法去进行操作。
为了防止误操作，一般要求实行操作票制度。
1.1送电操作变电所送电时，一般先从电源侧开关合闸，依次合到负荷侧开关。
按这种程序进行操作，可使开关的合闸电流减至最小，比较安全，万一某部分存在故障，也容易发现。
以图1某变电所供电系统为例。
送电时，首先检查确知变电所的变压器和高低压配电装置上无人工作，拆除临时接地线(先拆线路端，后拆接地端)和摘除。
“有人工作、禁止合闸”的警告牌。
然后合上隔离开关qs2，投入电压互感器tv，检查进线有无电压和电压是否正常。
若进线电压正常，就合上隔离开关qsl，再合上断路器qf1，这时变压器投人。
如未发现异常现象，就可合上低压总开关qf2，给低压母线送电。
利用接于低压侧母线上的电压表可检查低压母线电压是否正常，若正常，就分路投入各低压开关，使整个系统投入运行。
变电所在事故停电以后再恢复送电，则操作程序与变电所装设的开关型式有关。
变压器论文
摘要电力变压器是电力系统中十分重要的电器设备，它工作正常与否，直接影响着变电站的安全供电，因此必须对变压器各种故障及不正常运行状态装设相应的继电保护装置。
作为电力系统自动化设备重要组成部分的变压器保护装置能否准确、及时、可靠地动作，直接关系到电力系统能否连续稳定地工作。
目前的微机继电保护大都选用早期性能较低的16位单片机或51系列单片机作为CPU，且外围元件的集成度不高，造成元件数量多，结构复杂，抗干扰能力差，功能不全等缺点。
为了满足我国电力工业的迅速发展，采用高性能大规模集成电路已成为继电保护设备发展的必然趋势。
采用CHMOS高性能16位单片机80C196KC作为保护单片机，配以高集成度外围元件，依据国标GB/T14285-2006的有关规定，设计了变压器后备保护装置。
该装置采用双CPU硬件结构，即主保护系统的80C196KC单片机和人机对话模块的8031单片机进行通讯。
主机系统由80C196KC单片机、高性能的现场可编程外围芯片DSP311 和数据存储器62256组成，确保GB/T14285-2006规定的“可靠性”和“速动性”，提高了系统的抗干扰能力。
由X25045芯片实现定值保存和看门狗功能，有助于提高系统的可靠性和稳定性。
模拟采样部分由16通道多路模拟开关MAX306、模数转换芯片AD1674等电路组成，准确采集模拟信号供CPU处理。
人机对话模块采用了16点阵OCM12864液晶显示模块显示有关信息，可利用5个多功能键进行各种操作。
并充分利用80C196KC单片机的软、硬件资源，在保证实现各种后备保护功能的基础上，扩展外部事件记录、故障录波等多种辅助功能。
该变压器后备保护装置结构简单、性能稳定、功能完善、工作可靠、维护方便、抗干扰能力强，具有广阔的应用前景。
关键词：变压器；过流；保护；设计；CPU；看门狗AbstractBeing a very important electrical equipment in the power system, the electric power transformer interferes directly with the regular power supply of electricity substation in accorda nee with its operati ng con diti on. Thus releva nt relay devices should be attached tot to meet various stoppages and abno rmal operat ing con diti on. As an importa nt comp onent of automation equipment in electric power system, the transformer protection devices, determines directly the stability of the electric power system on condition that whether it can act accurately, promptly and reliably. Most of the curre nt computerized relay protect ion, equipped with earlier CPU of 16-bit SCM or 51 SCM, bearing poorer intergration of its peripheral comp onen ts, has drawbacks as nu merous comp onen ts, complicated structure, poor an ti-i nterfere nee ability, and in complete fun cti on, etc. Hen ce, high-performa nee large-scale in tegrated circuit has become the in evitable trend of the developme nt of relay equipments to satisfy the rapid development of China's power industry.This paper illustrates a desig n of tran sformer backup protectio n device assembled with a protection SCM of highly-performa need 16-bit SCM CHMOS 80C196KC and accompa nied with highly-i ntergrated peripheral comp onents in accorda nee with releva nt provisi ons of Natio nal Sta ndards GB/T14285-2006. Suppleme nted with dual-CPU hardware structure, the device en ables the com muni cati on betwee n thema in protecti on system (80C196KC SCM) and the in teractive module (8031 SCM). The mai nframe system, eon sits of 80C196KC SCM, highly-performaneed field programmable periphery chip DSP311, and data memory chip 62256, garanteesthe "Reliability" and Fast mobility required by GB/T14285-2006 provisions. Hence, the anti-interferenee ability is promoted. The functions of Constant value preservation accomplished by X25045 chip and of the Watchdog helps improve the reliability and stability of the system. Simulation sampling part is made up of the 16-channel multi-channel analog switch MAX306, analog-digital eonversion chip AD1674, and other circuit comp onen ts, collect ing accurately an alog sig nals for CPU. In teractive module, con stituted by 16 dot-matrix LCD modules OCM12864, displays releva nt in formatio n that can be changed in sequenceby using the five multi-function keys. On basis of the proper actio n of various back-up protectio n guara nteed by thesoftware and hardware resources of the 80C196KC SCM, a number of assistant functions as external events records and stoppage wave-recordi ng can be developed. This tran sformer backup protecti on devices carries the characteristics as simple structure, strong anti-jamming ability, stable performanee, perfect functions, being reliable, and easy maintenance,thus making it has a broad applicatio n prospects.Key Words：Tran sformer; Overcurre nt protectio n; Desig n; CPU; Watchdog目录1绪论 (1)1.1主变压器保护概述 (1)1.1.1变压器的故障及异常运行方式 (1)1.1.2电力变压器保护装置的构成 (2)1.1.3 对电力变压器保护装置的要求 (2)1.2 我国变压器保护装置的发展及现状 (3)1.3 采用微机保护的优越性 (3)1.4 本项目研究的目的和意义 (4)1.5 设计任务 (4)2方案论证比较 (5)2.1 CPU的选择 (5)2.2 单片机外围元件的选取 (5)2.3模/数转换芯片的选择 (5)2.4 显示器的选择 (6)2.5 看门狗电路的选择 (6)3双绕组变压器后保护装置硬件设计 (7)3.1 操作回路 (7)3.2 主机系统 (9)3.3 看门狗电路 (10)3.4 取样电路 (11)3.5 A/D 转换电路 (12)3.6 开关量输入、输出电路 (13)3.6.1 开关量输入 (13)3.6.2开关量输出 (13)3.7 人机对话电路结构 (14)4双绕组变压器后保护装置主要软件设计 (16)4.1复合电压闭锁的过电流保护 (16)4.2 零序过电流保护 (17)4.3 其它功能简述 (18)4.3.1 非电量保护 (18)432控制回路断线报警 (19)433 断路器机卡保护 (19)4.3.4重合闸及后加速 (19)4.3.5故障录波功能 (19)5装置性能测试与结果 (20)5.1装置技术参数 (20)5.2 装置性能测试结果 (20)5.2.1 标准电流测量 (20)5.2.2标准电压测量 (20)5.2.3 电流保护定值实验 (21)5.2.4 电流保护延时实验 (22)6结论 (23)致谢 (24)参考文献 (25)附录 (26)1绪论变压器在电力系统中广泛地用来升高或降低电压，是电力系统不可缺少的重要电气设备。
变压器运行的安全与继电保护范文（二篇）
变压器运行的安全与继电保护范文变压器是电力系统中重要的电气设备，其运行的安全性和继电保护是保障电力系统正常运行的关键。
本文将探讨变压器运行的安全性和继电保护的相关问题，包括变压器的故障类型和原因、保护措施以及继电保护的原理和功能等。
首先，变压器的故障类型多种多样，主要包括短路故障、过电压故障、过载故障以及绕组接地故障等。
这些故障的发生往往会导致变压器停运，造成电力系统中断，给生产和生活带来严重的影响。
其次，变压器故障的原因也是多种多样的。
短路故障往往是由于绕组内部或与绕组相接的绝缘介质损坏或破坏引起的；过电压故障可能是由于雷电等大气电击或系统电压突变引起的；过载故障则是由于变压器长时间运行在额定负荷以上引起的；绕组接地故障往往是由于绝缘损坏或局部击穿引起的。
这些故障原因需要通过继电保护来检测和保护。
为了保证变压器的安全运行，需要采取一系列的保护措施。
首先，变压器应配备过电流保护装置，以检测和保护变压器运行过程中可能出现的过电流故障。
其次，过电压保护装置可以用来检测和保护由于系统电压突变引起的过电压故障。
再次，短路保护装置可以用来检测和保护变压器发生短路故障时的安全运行。
此外，变压器还应安装接地保护装置，以检测和保护绕组接地故障。
继电保护是保证变压器安全运行的重要手段之一。
继电保护的原理是通过电流、电压、频率、相序等参数来监测变压器的运行状态，一旦发生故障，则通过切断电源或采取其他保护措施来保护变压器。
继电保护的功能包括过流保护、过载保护、差动保护、接地保护、过电压保护等。
过流保护是最常用的一种继电保护方式。
它通过检测变压器绕组的电流大小来判断变压器是否发生过流故障。
当电流超过设定值时，过流保护装置将发出信号，切断电源，防止故障进一步扩大。
过载保护和差动保护也是常用的继电保护方式，通过检测变压器的负载电流和绕组电流的差异来判断变压器是否发生故障。
继电保护还可以通过检测变压器的电压、频率和相序等参数来判断变压器是否存在过电压故障。
电力变压器继电保护设计论文
电力变压器继电保护设计论文摘要：电力变压继电保护是维持电路稳定运输的重要部件。
随着电网越来越繁复密集，为了确保供电系统安全稳定运行，必须要正确安装继电保护装置，并将相关数值进行准确严格设置，保障电力系统运行的安全性。
前言随着我国电力事业的迅猛发展，电网的规模不断得到扩大，其密度也越来越密集，这时候电力变压器也在不断接受外界负荷的挑战，伴随着越来越多的故障发生。
在超高压的输电设备中，需要大型的电力变压器进行维持，但是一旦有故障发生，会直接致使超高压输电设备进入瘫痪状态，对社会财产造成严重的损失。
所以，为了维持供电的稳定性、安全性，必须对电力变压继电保护作出严格的审查与检验，保证其满足供电需求。
一、电力变压器继电保护工作原理电力变压系统继电保护的工作原理是当电力系统有数值改变时电力变压继电保护体统随着进行系统自我调节功能。
电力变压继电保护无论处在何种工作状态，其核心的工作目的就是保护电力系统安全稳定的运行。
电力变压继电保护的工作状态与维护状态是不尽相同的，保护工作的开启需要对其他参数进行测量和确认工作，并对不同状态下的工作参数进行逐一分析，然后在整合的数据中找寻有出入的数据，从而发展成不同工作原理[1]。
继电保护工作在正常的工作状态中工作流程是先进行测量工作，再进行逻辑分析，最后进行执行任务。
如果继电保护出现问题就会有相应的故障产生，这时继电保护需要记住正常工作的物理参数并和故障时的物理参数进行对比，找到故障发生原因，并对故障进行测量和分析。
二、电力变压器继电保护的结构构造随着技术的发展，电力变压器变压保护以改变成微机型的继电保护装置。
继电保护装置主要由三个部分组成，一部分构成是电力信号的采集程序，这个程序的主要工作内容是对电力体系运营中所产生的数据进行分析与整理，然后将汇总过的数据传递给继电变压装置。
第二个部分是由电力系统中的信号处理程序构成，其主要工作内容是对各种信息进行汇总，并处理其中出现的信息异常，并将产生的问题进行汇总后，再启动运行[2]。
电力变压器继电保护设计(设计) 学位论文
电力变压器继电保护设计(设计) 学位论文无需修改。
正文电力变压器是电力系统中十分重要的供电元件。
为了保证供电的可靠性和系统正常运行，必须根据其容量的大小、电压的高低和重要程度设置相应的继电保护装置。
本设计结合电力变压器运行中的故障，分析了电力变压器纵联差动保护、瓦斯保护及过电流保护等继电保护装置的配置原则和设计方案。
电力变压器的纵联差动保护是一种常见的继电保护装置。
其基本原理是将变压器的高压侧和低压侧的电流进行比较，当两侧电流差值超过设定值时，继电器动作，切断变压器的电源，从而保护变压器。
在配置纵联差动保护时，应根据变压器的容量和结构特点确定保护区域和保护范围，同时还要考虑保护装置的灵敏度和可靠性。
瓦斯保护是针对油浸式变压器的一种继电保护装置。
其原理是通过检测变压器油中的瓦斯浓度，当瓦斯浓度超过设定值时，继电器动作，切断变压器的电源，从而避免变压器发生火灾或爆炸。
在配置瓦斯保护时，应根据变压器的容量和使用环境确定瓦斯浓度的警戒值和动作值，以保证保护装置的准确性和可靠性。
过电流保护是一种常见的继电保护装置，可以用于保护电力变压器和电力系统中其他设备。
其原理是通过检测电流的大小和时间，当电流超过设定值和时间时，继电器动作，切断电源，从而保护设备。
在配置过电流保护时，应根据设备的额定电流和使用环境确定保护装置的额定电流和动作时间，以保证保护装置的准确性和可靠性。
综上所述，电力变压器的继电保护装置是保障电力系统正常运行的重要组成部分，应根据变压器的特点和使用环境选择合适的保护装置，并合理配置，以保证电力系统的安全稳定运行。
1.概述本文将介绍电力变压器的基本概念、故障和不正常运行状态以及保护配置。
同时，本文还将详细介绍___电力变压器继电保护的设计。
1.1 变压器的基本概念变压器是电力系统中常见的一种电气设备，用于改变交流电的电压等级。
变压器的基本原理是利用电磁感应的原理，通过电磁感应作用将电压从一个电路传递到另一个电路中。
变压器比率差动保护原理及校验方法分析
1引言随着生产生活进一步发展，社会各界对电能需求量进一步增加，电力企业为满足当前用电需求，不断优化电网，各种各样高压输电线路、变压设备等逐渐投入到电网建设之中。
变压器属于电网重要仪器之一，保证变压器质量可以有效提升电网整体可靠性。
而研究变压器比率差动保护原理及校验，对于提升变压器自身可靠性有很大意义。
2变压器比率差动保护原理差动保护属于变压器保护形式的一种，是指比较变压器不同侧相位与电流不同，进而构成一种保护。
尽管变压器各侧电路互不相通，电流不等，但可以根据变压器短路（外部）时流出与流入变压器的功率与正常情况下变压器工作时流出与流入变压器的功率进行比对，利用各侧电流安匝之和近似为零等，进而建立相应的差动保护平衡方程[1]。
一旦变压器内部发生故障后，可以通过建立相应差动保护平衡方程对相应差动电流流过的差动回路进行控制，促使差动继电器发挥作用，进而对变压器进行保护。
2.1不平衡电流产生的原因一旦变压器外部电路出现短路等故障后，差流回路（差动保护）会产生较大非平衡电流。
一般导致不平衡电流出现的原因包括以下几个：各侧电流（变压器）的互感器变比和型号不一致；高低压侧（变压器）绕组接线的形式不相同；暂态非平衡电流产生原因与变压故障、空载电流有很大关系，变压器外部故障消除后，或者有空载电流进入电源后，电压恢复励磁涌流导致暂态非平衡电流出现；变压器带负荷调分接头引起变比变化。
2.2不平衡电流处理措施常规变压器非平衡电流处理方式包括如下几种：确保各侧电流互感器必须一致。
相关技术人员选择相同电流互感器，安装在变压器各侧要尽可能选择变比、型号相同的仪器，确保各侧对变压器影响相同，避免非平衡电流产生。
技术人员也可以适当增加保护动作电流，以有效避免外部短路造成非平衡电流产生，动作电流具体数额要在对差动保护的整定计算中，进一步考虑[2]；相关技术人员可以利用相位补偿法有效解决因高低压侧绕组方式不同导致的非平衡电路；相关技术人员可以采用波形对称原理、二次谐波制动原理、励磁涌流波形和内部短路电流差别等方式来躲避励磁涌流，避免非平衡电流产生；可以利用对变压器差动保护的整定计算的进一步优化，消除由于带负荷调分接头导致的非平衡电流问题。
电力变压器试验及其标准毕业论文
毕业论文学生姓名田聪学号***********专业发电厂及电力系统班级20043092指导教师李玉清完成日期2007 年6 月日论文原创性声明本人郑重声明：所呈交的论文把批改是本人在指导下独立进行研究所取的研究成。
除了论文中有特别加以标注引用的内容外，本论文不包含其他个人或集体已经发表或撰写的成果作品。
本人完全意识到本声明的法律后果本人承担。
作者签字：年月日论文报告版权使用授权书本论文作者完全理解学校有关保障、使用学位的规定，同意学校保留并向有关的论文管理部门或机构送交论文的复印件和电子版、允许论文被查阅缓和借阅。
本人授权省级优秀论文评选机构将本论文的全部或部分内容编如数据库进行查阅，可以采用影应、缩应或扫描等复制手段保存和汇编本论文。
本论文属于1、保密√，在2012 年解密后适用本授权书。
2、不保密□。
（请在以上相应的方框里大“√”）作者签名：年月日导师签名：年月日三峡大学电力变压器的试验及其标准学生姓名:田聪指导老师:李玉清（三峡大学）摘要：关键词：电力变压器、电气试验、绝缘、标准。
近年来变压器突发短路冲击后损坏几率大增，已占全部损坏事故的40%以上。
变压器经受突发短路事故后状况判断、能否投运，成为运行单位经常要决策的问题。
以前变压器发生突发短路事故以后，需要组织各方面专家分析事故成因，然后确定试验方法，根据试验结果继续分析或者追加试验。
这种分析、抢修机制已不适应当前电网停电时间限制、高可靠性以及事故严重性等情况。
某供电局修试处总结300余台110kV及以上电压等级变压器多年运行维护经验形成了一套固定的短路突发事故试验分析方法，即油色谱分析、绝缘电阻试验、绕组直阻试验和绕组变形试验“四项分析”。
实践证明，“四项分析”基本能够满足变压器突发事故的分析要求。
1分析项目 1.1变压器油中溶解气体色谱分析用于判断变压器内是否发生过热或者放电性故障。
该项目对变压器突发事故的故障判断十分敏感，但需要仪器精度高，仅适于在试验室进行，故比较费时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析变压器保护装置校验
摘要：众所周知，继电保护装置是确保水电站及电力系统安全运行的重要设备，水电站各主要的电气设备，如发电机、变压器和输电线路等，都分别装设有专门的继电保护装置，而变压器是电力系统中必不可缺的设备之一。
无论是升压变、降压变，都起到了转换电压等级桥梁的作用，随着科学的发展与祖建设大开发的步伐，我国变压器的容量，制作工艺都有了显著的提高，并且得到了更加广泛的应用。
关键词:变压器保护设置；保护装置校验
中图分类号：tm4文献标识码：a文章编号：
引言:在变压器发生故障时，继电保护装置应能自动地、迅速地、有选择地动作，并借助变压器两侧断路器跳闸回路，把故障的变压从电力系统中切除，使非故障部分继续运行，并使故障的变压器不被继续破坏，减少与消除故障给电力系统造成严重的后果。
当变压器出现不正常运行状态时，继电保护装置经过一定时限后发生告警信号，使运行人员注意，且采取措施消除不安全隐患。
1变压器继电保护的设置
根据变压器瓮中捉鳖雷击和项装设原则，中型容量变压器一般常规设置的保护有：
1.1瓦斯保护；
1.2防止内部及引出线端上发生相单帮短路的纵联差动保护，其中包括比率差动、差动速断、差流起动；
1.3防御外部短路引起过电流的危害，可装设复合电压起动过流保护；
1.4零序电流保护，包括中性点零序和间隙零序保护；
1.5过负荷保护；
1.6反馈变压器温度及压力等保护。
2比率制动式变压器差动保护的动作行为分析
差动保护工作原理是比较被保护变压器的始端与末端电流差异为依据而构成的，故此在变压器两侧装设的电流互感器，它们的极性相反，相角相差180°。
由于变压器结构是y/△结构，因此运行时所测角差为150°。
这个30度角差可以由变压器继电保护装置内部通过折算方法消除。
由于电流与感器的变流比不同，容易产生不平衡电流。
不平衡电流可以使保护装置误运动作，因此变压器保护装置在校验前，须根据电流比算出两侧的平衡系数：
kl=s/×∪×in
kl—差动侧的平衡系数；
s—变压器的全容量；
u—变压器相应侧的线电压；
in—相应侧的电流互感器一次侧额定电流。
重点分析励磁电流对比率制动式差动保护的作用。
外部故障，在比率制动的作用下，差动保护有选择地不动作。
变压器正常运行时，不平衡电流ｉunb小于最小动作电流ｉact.min，差动保护可靠地不动作。
出现励磁涌流时，由二次谐波制动部分作用，保护
不动作。
在大型变压器上装有过励磁保护。
过励磁保护现行的整定原则是：过励磁倍数整定为1.18～1.20倍额定磁密时，过励磁保护的动作时间整定为2～6ｓ；过励磁倍数整定为1.10倍额定磁密时，过励磁保护的动作时间整定为45～60ｓ，在现行的整定原则下，过励保护能动作时，比率制动式差动保护也会动作，而后者是不带时限的。
近年来，随着生活水平的不断提高，生活用电比例不断提高，电力系统峰、谷负荷差值越来越大，这样带来电压波动较大，再考虑其它因素(如高压线路的充电电容引起线路末端电压升高，220ｋｖ的线路，每百公里可使电压升高约3%)，变压器过励磁的可能性增加。
因过励磁保护动作时间长，差动保护切除了过励磁故障。
3励磁涌流
3.1在变压器空载投入以及外部故障切除后，电压突然恢复的暂态过程中可能产生很大的冲击励磁电流，这就是所谓的励磁涌流。
由于励磁涌流幅值很大可达额定电流的6至8倍，差动保护在此冲击下有可能误动作。
因此所有差动保护模块中都设有躲过励磁涌流的条件设定。
而励磁涌流中含有很大的非周期分量与高次谐波分量，主要是二、三次谐波。
因此模块中利用二次谐波分量作为制动条件，在作此保护中，可输入支动作电流为基波，在此基础上叠加谐波分量，叠加的分量可从大到小递减，差动出口由不动到动，得出谐波分量值后与定值相比较，看是否满足精度要求。
3.1.1复合电压过流保护
对于变压器过流保护，当过流保护的灵敏度不够时，可采用低
电压起动或复合电压起动的过流保护来提高灵敏度，这是由于过电流的整定值可以降低，保护装置的灵敏度就提高。
此保护作为差动、瓦斯保护及外部相间短路的后备保护。
此保护须分四个部分分别校验。
3.1.2过电流保护校验
退出复合电压起动条件，并设定动作整定时间为零。
在相应的采样ct回路中输入电流，电流值由低至高自动调节，变化步长可根据需要设定。
使输入电流值能够使保护装置可靠动作时，记录此时的动作值与整定值比较，计算是否满足要求。
3.1.3低电压起动值校验
输入能使过流保护可靠动作电流观时，输入三相正序电压，并同时改变三相电压值，由高至低，变化步长根据需要设定。
输入的电压值能够保护装置由不动到可靠动作时，记录此时电压值与整定值比较，计算误差是否满足要求。
3.1.4负序电压起动值校验
当发生两相短路时，三相电压与线电压之间的对称性遭到破坏，这就是所谓的不对称短路。
此时电压量可划分为正序分量和负序分量，做此试验可模拟不对称短路，在输入可使过流保护可靠动作的动作电流，同时加三相电压超过低电压起动定值，改变任意一相电压，使其不平衡。
此单相电压由低至高，逐步使保护装置由不动到可靠动作。
记录下此时动作电压值，折算与另两相电压值之差，此电压差除以三，就是负序电压动作值。
折算整定值与动作值之间的
误差划否符合要求。
3.1.5定时限测量
由于作为后备保护，因此它比主保护应延时一定时限进行有选择性的动作。
测此时限可用专用的时间测量元件来完成。
先设定初始状态为正常态，状态2设置为故障态。
初始态转换为状态2时，开始计时，直到校验装置收到动作接点反馈时，停止，测得的时音为动作时限。
折算整定值与动作值之间的误差是否符合要求。
3.2测量负荷电压过流保护动作下所有的跳闸出口与信号，投退相应压板，出口变化应无误。
3.2.1如果一些变电所和电站中有设置带方向性的过流保护，则只需输入可使保护装置可靠动作的动作电流，然后改变电流的角度，找出其动作范围，算得灵敏角并与定值比较，是否符合要求。
3.2.2中性点零序保护
地刀合位保护装置判断为直接接地运行方式。
在中性点零序采样ct回路中，输入电流由低至高，变化步长根据需要适宜设定大小，逐步使保护装置由不动作到可靠动作，记录下动作值，与定值比较折算误差是否满足精度要求。
3.2.3间隙零序保护
地刀分位保护装置判断为间接接地运行方式。
在间隙零序采样ct回路中，输入电流由低至高，变化步长根据需要适宜设定大小，逐步使保护装置由不动作到可靠动作，记录下动作值，与定值比较折算误差是否满足精度要求。
3.2.4过负荷保护
装设过负荷保护的目的是在变压器运行中，实际工作电流超过规定数值时，能发出负荷信号，及时通知运行人员，以便采取措施消除过负荷。
为了防止系统在短路时过负荷保护误动作，因此过负荷保护比变压器过流保护动作时限大一个时限。
所以过负荷保护校验需分两个步骤：其一，电流定值校验；其二，动作时限校验。
检验方法如过流保护校验。
3.2.5重瓦斯、轻瓦斯等开关量的校验，只需模拟各保护的闭合，然后测量保护装置相应的动作出口以及信号出口，校验是否正确。
3.2.6保护装置与断路器的整组试验
检查断路操作控制回路，无问题下合上断路器。
由保护装置模拟各种故障态下，保护出口远方分闸断路器。
断路器动作应正确无误。
4结语
上述保护装置校验方法所需的校验装置必须具备自动化程度高、输出精度高、稳定性好、反应时限低等特性。
以往调试保护装置所用的调压器、移相器等设备已经不能满足保护装置的精度要求。
现今使用的自动化程度高的继电保护测试仪，品种繁多，但良莠不齐，因此测试仪的选择尤其重要，还关系到保护装置校验的结果，所以了解保护测试仪的性能，根据不同保护所选用的校验方法也很重要。
保护人员的职责是尽量减少工作隐患，保证电力系统安
全运行。
保护装置校验完毕并不能代表已可以投运，它的正常工作往往与外部接线是否正确息息相关，因此在投前需对外部回路进行检查，特别是电流电压回路，需经过升压、升流等联调试验来校验外部回路的正确性后，才能正式投运。
