建筑施工控制测量
施工控制测量方法及要求
施工控制测量方法及要求一、施工控制测量的方法1.直接测量法：直接测量法是通过测量具体实体物体的尺寸、坐标或角度等信息来进行控制的方法。
例如，在土建工程中，可以通过测量基坑的深度、宽度和长度来控制土方开挖的进度；在装饰工程中，可以通过测量墙面的平整度和垂直度来控制砌体施工的质量。
2.间接测量法：间接测量法是通过测量物体影响因素的变化来进行控制的方法。
例如，在钢结构施工中，可以通过测量温度、湿度和风速等参数来把握焊接质量的控制。
3.使用仪器设备：如全站仪、经纬仪、电子水平仪等，借助于高精度测量设备实施控制测量。
这些设备能够提供高精度的测量结果，并通过计算机处理数据，提高施工的控制精度和效率。
4.基于GPS的测量：全球定位系统（GPS）是一种用卫星定位测量地球表面的方法，可以用于测量建筑物的位置和运动，是一种高精度的测量方法。
二、施工控制测量的要求1.精确性要求：施工控制测量应具备高精度和准确性，以保证施工的准确性和质量的可控性。
在测量过程中，应根据实际情况选择合适的测量方法和仪器设备，并严格按照操作规程进行操作，避免因操作不当导致的误差。
2.实时性要求：施工控制测量应具备及时反馈和控制的能力，以便及时调整施工计划和方案。
通过实时的测量数据和分析结果，可以及时发现问题和风险，采取有效措施进行调整，避免造成不可逆的错误和损失。
3.经济性要求：施工控制测量方法和仪器设备应具备经济性，既能满足测量要求，又能降低测量的成本。
在选择仪器设备时，应根据具体项目的需求和测量的精度要求进行评估，并进行合理的投资和运维成本分析。
4.环境适应性要求：施工控制测量方法和仪器设备应具备良好的环境适应性，能够适应各种复杂的施工环境和工程要求。
无论是在户外还是室内，无论是在高温还是低温的环境中，都能够正常运行和保持高精度的测量结果。
5.数据管理要求：施工控制测量数据应进行合理的管理和归档，以便于后续的数据分析和回顾。
建立合理的数据管理系统，可以有助于发现施工过程中的问题和风险，并为后续的工程管理和质量评估提供依据。
建筑工程施工测量监理控制要点
建筑工程施工测量监理控制要点一、施工前的测量准备工作1.建立测量控制点：在施工前，应根据建筑设计图纸确定测量控制点，确定测量点的位置和数量，以便对施工的水平和垂直度进行控制。
2.测量设备的检查与校准：测量设备在使用前应进行检查和校准，确保其准确性和稳定性，以保证测量结果的精确性。
3.建立测量档案：对建筑工程施工的测量数据进行建档，包括施工测量图、测量记录表、测量仪器校准证书等，以备后期的查询和评审。
4.测量工作计划：制定详细的施工测量工作计划，包括工作量安排、人员配置、测量方法和技术标准等，确保施工测量工作的有序进行。
二、施工中的测量控制1.建筑物基准测量：在施工开始前，对建筑物的基准进行测量，确定建筑物的基准面和基准点，以保证施工的坐标和标高控制的准确性。
2.建筑物外形测量：对建筑物外形进行测量，包括建筑的长度、宽度、高度、角度等，确保施工按照设计图纸的要求进行。
3.竣工质量验收：在施工结束后，对建筑物的尺寸、形状、位置等进行测量验收，与设计图纸进行对比，确保建筑物的质量达到设计要求。
4.水平度和垂直度控制：根据设计要求和施工规范，对建筑物的水平度和垂直度进行控制，通过测量数据的检查和分析，确保建筑物的平整度和垂直度符合要求。
三、施工后的测量验收1.施工测量数据分析：对施工测量数据进行分析和评价，包括尺寸误差、形状误差、位置误差等，制定纠正措施，保证施工测量的准确性和可靠性。
2.施工测量数据报告：对施工测量数据进行总结和分析，编制测量数据报告，包括测量结果、误差分析、纠正措施等，向相关方面进行报告，以便及时纠正和改进。
3.施工测量档案管理：对施工测量的档案进行整理和管理，包括测量数据、测量图纸、测量报告等，确保测量档案的完整性和准确性，以备后期的查询和评审。
以上是建筑工程施工测量监理控制的要点，通过合理的施工前准备、施工中的测量控制和施工后的测量验收，可以保证建筑工程的质量和工期，并为后期的验收和交付提供有效的依据。
控制测量的一般作业步骤
控制测量的一般作业步骤控制测量是工程施工中极其重要的一个环节，通过对工程质量进行跟踪和验证，可以保证工程施工过程中的质量控制和质量验收。
是指在施工过程中，根据工程项目的特点和要求，制定一套科学合理的控制测量方案，确保工程质量的稳定和可控。
在实际工程施工中，控制测量作为一个重要的环节，需要严格执行一系列步骤，才能达到预期的效果。
首先，在进行控制测量前，需要对工程项目进行全面的了解和分析，掌握工程的设计图纸、技术要求和施工规范，明确工程的施工范围和验收标准。
在充分了解工程项目的基础上，可以针对性地制定控制测量方案，确定控制测量的具体内容和要求，为工程施工提供有力的支持。
其次，在进行控制测量时，需要选择合适的测量工具和仪器，确保测量的准确性和可靠性。
在选择测量工具和仪器时，需要考虑工程项目的具体要求和实际情况，选择适合的测量设备，保证测量数据的真实和有效性。
同时，在进行测量时，需要根据工程项目的特点和要求，制定详细的测量计划，确定测量的时间和地点，确保测量工作的有序进行。
接着，在进行控制测量时，需要严格遵守工程项目的相关要求和标准，确保控制测量的准确性和可靠性。
在进行测量过程中，需要严格按照测量计划和要求进行操作，保证测量数据的准确和有效。
同时，在测量过程中，需要及时记录和整理测量数据，确保数据的完整和可靠，为工程的质量控制和验收提供有力的依据。
此外，在进行控制测量后，需要对测量数据进行分析和评估，确定工程质量的实际情况和存在的问题，并针对问题提出有效的改进措施。
在进行数据分析和评估时，需要结合工程项目的实际情况和要求，确定问题的优先级和重要性，制定针对性的改进方案，确保工程的质量得到有效的提升。
梳理一下本文的重点，我们可以发现，控制测量作为工程施工中重要的一个环节，需要严格执行一系列的作业步骤，确保工程质量的稳定和可控。
只有通过科学合理的控制测量方案和严格的作业步骤，才能有效地提高工程的质量水平，确保工程施工的顺利进行。

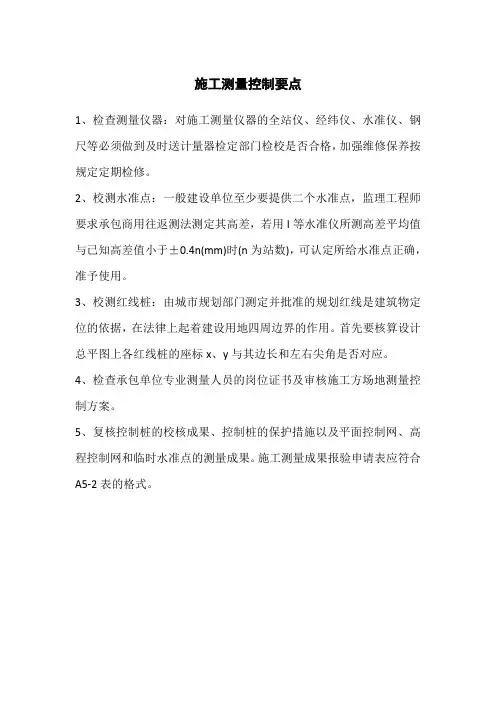

施工测量控制要点
施工测量控制要点
1、检查测量仪器：对施工测量仪器的全站仪、经纬仪、水准仪、钢尺等必须做到及时送计量器检定部门检校是否合格，加强维修保养按规定定期检修。
2、校测水准点：一般建设单位至少要提供二个水准点，监理工程师要求承包商用往返测法测定其高差，若用I等水准仪所测高差平均值与已知高差值小于±0.4n(mm)时(n为站数)，可认定所给水准点正确，准予使用。
3、校测红线桩：由城市规划部门测定并批准的规划红线是建筑物定位的依据，在法律上起着建设用地四周边界的作用。
首先要核算设计总平图上各红线桩的座标x、y与其边长和左右尖角是否对应。
4、检查承包单位专业测量人员的岗位证书及审核施工方场地测量控制方案。
5、复核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果。
施工测量成果报验申请表应符合A5-2表的格式。

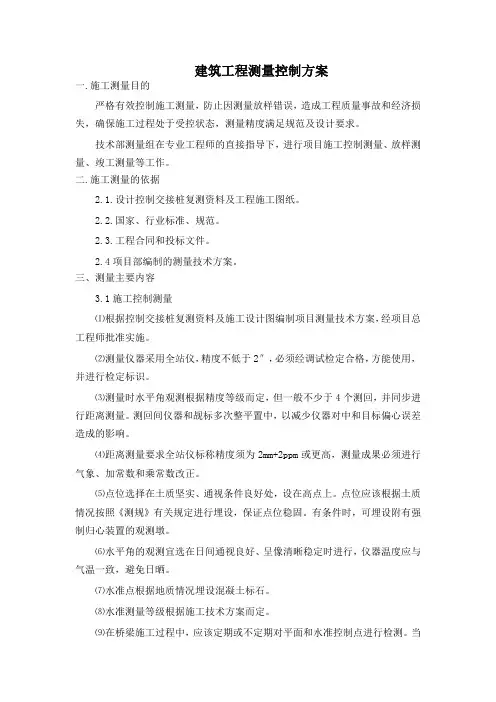

建筑工程测量控制方案
建筑工程测量控制方案一.施工测量目的严格有效控制施工测量，防止因测量放样错误，造成工程质量事故和经济损失，确保施工过程处于受控状态，测量精度满足规范及设计要求。
技术部测量组在专业工程师的直接指导下，进行项目施工控制测量、放样测量、竣工测量等工作。
二.施工测量的依据2.1.设计控制交接桩复测资料及工程施工图纸。
2.2.国家、行业标准、规范。
2.3.工程合同和投标文件。
2.4项目部编制的测量技术方案。
三、测量主要内容3.1施工控制测量⑴根据控制交接桩复测资料及施工设计图编制项目测量技术方案，经项目总工程师批准实施。
⑵测量仪器采用全站仪，精度不低于2″，必须经调试检定合格，方能使用，并进行检定标识。
⑶测量时水平角观测根据精度等级而定，但一般不少于4个测回，并同步进行距离测量。
测回间仪器和觇标多次整平置中，以减少仪器对中和目标偏心误差造成的影响。
⑷距离测量要求全站仪标称精度须为2mm+2ppm或更高，测量成果必须进行气象、加常数和乘常数改正。
⑸点位选择在土质坚实、通视条件良好处，设在高点上。
点位应该根据土质情况按照《测规》有关规定进行埋设，保证点位稳固。
有条件时，可埋设附有强制归心装置的观测墩。
⑹水平角的观测宜选在日间通视良好、呈像清晰稳定时进行，仪器温度应与气温一致，避免日晒。
⑺水准点根据地质情况埋设混凝土标石。
⑻水准测量等级根据施工技术方案而定。
⑼在桥梁施工过程中，应该定期或不定期对平面和水准控制点进行检测。
当发现控制点的精度有问题时，立即进行局部或全面复测。
3.2施工测量放样⑴施工放样采用重复测量或闭合测量的方法进行，并要复核检测无误。
精密施工中的三角测量和水准测量可比控制网低一个等级。
⑵灌注桩按设计桩位与墩台中心十字线相对位置放样，灌注混凝土后测定桩中心位置（钢筋笼中心），并在桩侧按桩头设计高程测定高程线，做出标识。
⑶水准高程的精度应符合设计要求。
四、测量施工方法及施工工艺本工程的施工测量遵循采用先整体后局部、高精度控制低精度、长方向（长边）控制短方向（短边）的原则。
施工测量质量控制
施工测量质量控制在建筑工程中，施工测量是一项至关重要的工作，它贯穿于整个施工过程，为施工提供准确的位置、尺寸和形状等信息。
施工测量的质量直接影响到工程的质量、进度和成本，如果测量出现偏差，可能会导致建筑物的结构不稳定、外观不符合设计要求，甚至会引发安全事故。
因此，加强施工测量质量控制具有极其重要的意义。
一、施工测量的主要内容施工测量的主要任务是建立施工控制网、进行建筑物的定位放线、基础施工测量、主体结构施工测量、装饰装修施工测量以及竣工测量等。
1、建立施工控制网施工控制网是为工程施工而布设的测量控制网，包括平面控制网和高程控制网。
平面控制网通常采用导线网、三角网或 GPS 网等形式，高程控制网一般采用水准网。
施工控制网的精度和密度应根据工程的规模、性质和施工要求来确定。
2、建筑物的定位放线根据设计图纸和施工控制网，将建筑物的主要轴线和轮廓线在实地标定出来，确定建筑物的位置和尺寸。
这是施工测量的首要任务，其准确性直接关系到后续施工的顺利进行。
3、基础施工测量在基础施工阶段，需要进行基础轴线的投测、基础标高的控制和基础模板的定位等测量工作，以保证基础的位置、尺寸和标高符合设计要求。
4、主体结构施工测量主体结构施工测量主要包括柱、墙、梁、板等构件的轴线和标高的测量，以及垂直度和平整度的控制。
通过测量及时发现和纠正施工中的偏差，确保主体结构的质量和安全。
5、装饰装修施工测量在装饰装修阶段，要进行墙面、地面、顶棚等的平整度和垂直度测量，门窗洞口的位置和尺寸测量，以及各种装饰线条的定位测量等，为装饰装修施工提供准确的依据。
6、竣工测量竣工测量是在工程竣工后进行的测量工作，主要包括建筑物的竣工平面位置、高程、外形尺寸等的测量，绘制竣工图，为工程的验收和交付使用提供资料。
二、影响施工测量质量的因素施工测量质量受到多种因素的影响，主要包括以下几个方面：1、测量人员的素质测量人员的专业知识、技能水平和工作态度直接影响测量质量。
工程施工控制测量监控量测试验与检测
工程施工控制测量监控量测试验与检测1 工程量测(1) 工程量测特点基坑长，开挖面积广，挖土深度大，基坑及环境的变形控制严格，所以测量精度要求高。
工程量大，需多线同时施工，测量人员需同时满足多条作业线施工测量需要，造成测量工作量的密集和紧凑。
(2) 测量控制网布设①控制点的复核测量仪器使用前要进行标定校核，所有拟投入工程中使用的测量仪器必须经检验合格后才能使用。
平面测量使用全站仪进行控制。
高程测量使用精密水准仪，按照《工程测量规范》三等水准技术要求进行测量。
工程开工前，应对业主提供的控制点进行复核。
控制点复核后，及时将复核结果报监理、业主审批，待批复后方能使用②测量控制网测量控制网采用两级布网方案，首级网主要用于工程定位和放线，设4个控制点，形成大四角形边角网，如图3-9-1。
控制点具体位置将根据业主提供的控制点位置及现场具体情况作相应调整。
在首级控制网的基础上扩展加密形成二级控制网，作为施工放样平面控制点。
图3-9-1 首级网控制点布置平面控制网按一级导线精度进行观测，采用全站仪进行测量。
高程控制点采用精密水准仪按三等水准测量精度要求进行测量。
首级控制网的点宜选择在较高的地方，组成导线。
加密控制点选在受施工影响小、便于点位保护的地方。
首级控制点采用固定仪器墩，强制对中。
首级网采用全站仪进行观测，加密网也采用全站仪进行观测。
操作方法及限差必须符合《工程测量规范》的要求。
首级网应按严密平差法进行计算，加密网可按一般方法进行计算。
③高程控制网采用三等水准网作为高程控制网一次布设，也作为施工用标高的控制点。
三等水准网起闭于业主移交的高程控制点。
水准点间距为150～200m。
使用业主移交的高程控制点前，必须对其进行检测复核，验证无误后方可使用。
高程点应设于稳定和便于点位保存的路边混凝土、坚固房角等地方。
使用高精度水准仪和铟钢水准尺进行观测。
采用水准仪悬吊钢尺的方法向基坑内传递高程。
图3-9-2 坑内传递水准点示意图④总体轴线测量进场后我们首先对发包方提供的控制点进行复测，满足要求后再进行施工控制网测设，并定期对发包方提供控制点及自身施工控制网进行复测，如有修正须及时上报监理及发包方。
建筑工程监测施工一体化控制测量系统施工工法(2)
建筑工程监测施工一体化控制测量系统施工工法建筑工程监测施工一体化控制测量系统施工工法一、前言建筑工程监测施工一体化控制测量系统施工工法是一种将监测、施工和控制测量相结合的新型工法，旨在提高施工过程中的效率和质量，减少施工中的错误和损失。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点建筑工程监测施工一体化控制测量系统施工工法的特点主要有以下几个方面：1. 一体化管理：将监测、施工和控制测量三个环节进行整合管理，实现信息共享和协同作业，提高工程设计与实际施工之间的一致性。
2. 实时监测：通过在施工过程中进行实时监测，可以实时了解工程变形、位移等情况，及时发现问题并进行处理，避免施工过程中的错误和损失。
3. 精确控制：借助先进的控制测量技术和设备，可以对施工过程进行精确控制，确保工程质量达到设计要求。
4. 效率提升：通过一体化管理和实时监测，可以减少不必要的时间和资源浪费，提高施工过程的效率。
5. 安全保障：通过监测和控制测量系统，可以及时预警和处理施工中的安全隐患，保障施工人员的安全。
三、适应范围建筑工程监测施工一体化控制测量系统施工工法适用于各种建筑工程，包括高层建筑、桥梁、隧道、大型设备安装等。
无论是新建工程还是维修改造工程，都可以采用该工法来提高施工过程的效率和质量。
四、工艺原理建筑工程监测施工一体化控制测量系统施工工法的工艺原理是基于对施工工法与实际工程之间的联系进行分析和解释的。
通过采取技术措施，将监测、施工和控制测量相结合，实现工程设计与实际施工的一致性。
其中，监测系统用于实时监测工程变形和位移情况，控制测量系统用于对施工过程进行精确控制。
五、施工工艺建筑工程监测施工一体化控制测量系统施工工法的施工工艺包括以下几个阶段：1. 前期准备：对施工现场进行准备工作，包括清理、平整等。
2. 监测系统安装：安装监测系统，包括传感器、数据采集器等设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 由于存在测量误差，测设的基线点往往不在同一直线上，因而，精确地检测出 ∠Ⅰ′Ⅱ′Ⅲ′。若此进行调整。调 整值δ按下列公式计算：
aa b b(90 2)1
除了调整角度以外，还应调整Ⅰ、Ⅱ、Ⅲ点之间的距离。先用钢尺检查Ⅰ、Ⅱ点与Ⅱ、Ⅲ点 间的距离，若丈量长度与设计长度之差的相对误差大于，则以Ⅱ点为准，按设计长度调整Ⅰ、 Ⅲ两点。以上调整应反复进行，直到误差在允许范围之内为止。
3 建筑方格网
❖ 在建筑物比较密集或大型、高层建筑的施工场地上， 由正方形或矩形格网组成的施工控制网，称为建筑方 格网。它是建筑场地常用的平面控制布网形式之一。
❖ 如图所示，建筑方格网是根据设计总平面图中建筑物、 构筑物、道路和各种管线的位置，结合现场的地形情 况来合理布设。
❖ 建筑方格网的布设，除与建筑基线基本相同外，还必 须要求做到：
规划部门选定并由测绘部门现场测设的，可作为建筑基线 放样的依据。 ❖ 一般情况下，建筑基线与建筑红线平行或垂直，故可根据 建筑红线用平行线推移法测设建筑基线。 ❖ 如图，AB、AC是建筑红线，从A点沿AB方向量取d2定 Ⅰ′点，沿AC方向量取d1定Ⅰ″点。
❖通过B、C作红线的垂线，并沿垂线量取d1、d2点得Ⅱ、Ⅲ点，则Ⅱ、Ⅰ″两点连线与Ⅲ、Ⅰ′两点连线 相交于Ⅰ点。Ⅰ、Ⅱ、Ⅲ点即为建筑基线点。 ❖安置经纬仪于Ⅰ点，精确观测∠ⅡⅠⅢ，其角值与90º之差应不超过±10″，若误差超限，应检查推平行 线时的测设数据，并对点位作相应调整。 ❖如果建筑红线完全符合作为建筑基线的条件时，也可将其作为建筑基线使用。
❖ 对于地面平坦的小型施工场地，常布置一条或几条建筑基线，组成简单的图形。 ❖ 平面控制网，应根据等级控制点进行定位、定向和起算，其等级和精度应符合下列规定： ❖ ① 建筑场地面积大于或重要工业区，宜建立相当于一级导线精度的平面控制网； ❖ ② 建筑场地小于或一般性建筑区，可根据需要建立相当于二、三级导线精度的平面控制网； ❖ ③ 当原有控制网作为场区控制网时，应进行复测检查。
❖ 2．根据建筑控制点测设
❖ 对于新建筑区，在建筑场地上没有建筑红线作为依据时，可根据建筑基线点的设计坐标和附近已 有控制点的关系，按前所述测设方法算出放样数据，然后放样。
❖ 如图所示，Ⅰ、Ⅱ、Ⅲ为设计选定的建筑基线点，A、B为其附近的已知控制点。首先根据已知 控制点和待测设基线点的坐标关系反算出测设数据，然后用极坐标法测设Ⅰ、Ⅱ、Ⅲ点。
等形式。 ❖ 布设时要求做到： ① 建筑基线应平行或垂直于主要建筑物的轴线，以便用直角坐标法进行测设； ② 建筑基线相邻点间应互相通视，且点位不受施工影响； ③ 为了能长期保存，各点位要埋设永久性的混凝土桩； ④ 基线点应不少于三个，以便检测建筑基线点有无变动。
❖ 8．2．2 建筑基线的测设方法 ❖ 根据建筑红线测设 ❖ 在城市建设区，建筑用地的边界线（建筑红线）是由城市
❖ 施工控制网可以利用在勘测阶段所建立的测图控制网。但由于在勘测阶段各种建筑物 的设计位置尚未确定，再加上施工现场因平整场地，大量的土方填挖，往往会使原来 布置的控制点受到破坏，因而，测图控制网在位置、密度和精度上难以满足施工测量 放线的要求，则应在工程施工之前在原有测图控制网的基础上，为建筑物、构筑物的 测设重新建立统一的施工控制网。施工控制网又分为平面控制网和高程控制网。
1. 方格网的主轴线应尽量选在建筑场地的中央，并与总 平面图上所设计的主要建筑物轴线平行或垂直；
2. 方格网的折角为90°，其测设限差为±5″。 3. 方格网的边长一般为100~300m。
8.3.1．主轴线测设 如图所示，AOB、COD为建筑方格网的主轴线，A、B、C 、D、O是主轴线上的主位点，称主点。 根据附近已知控制点坐标与主轴线测量坐标计算出测设数据 ，测设主轴线点。 测设方法如图所示，先测设主轴线AOB，其方法与建筑基线 测设相同，要求测定∠AOB的测角中误差不应超过±2.5″，直 线度限差±5″以内； 测设与主轴线AOB相垂直的另一主轴线COD。将经纬仪安 置于O点，瞄准A点，依次旋转和，以精密量距初步定出C′和 D′点。精确测出∠AOC′和∠AOD′，分别算出它们与之差 ε1和ε2，并按下式计算出调整值。即
l L
点位改正后，应检查两主轴线交角和主点间水平距离，其均应在规定限 差范围之内。测设时，各轴线点应埋设混凝土桩。
❖ 8.3.2建筑方格网点测设
❖ 如图8.5所示，在测设出主轴线之后,从O点沿主轴线方向进行精密量距，定出1、2、3、 4点；然后，将两台经纬仪分别安置在主轴线上的1、3两点，均以O点为起始方向，分 别向左和向右精密测设角，按测设方向交会出5点的位置。交点5的位置确定后,即可进行 交角的检测和调整。同法,用方向交会法测设出其余方格网点，所有方格网点均应埋设永 久性标志。
建筑施工控制测量
1
❖ 8.1 概 述
❖ 在建筑施工场地上有各种建筑物、构筑物，且分布面较广，往往又不是同时开工兴建。
❖ 为了保证施工测量的精度和速度，使各个建筑物、构筑物的平面位置和高程都能符合 设计要求，互相连成统一的整体，因此，施工测量和测绘地形图一样，也要遵循“从 整体到局部、先控制后碎部”的原则。即先在施工场地建立统一的平面控制网和高程 控制网，然后以此为基础，测设出各个建筑物和构筑物的位置。
❖ 高程控制网应布设成闭合水准路线、附合水准路线或结点水准网形。高程测量的精度，一般不宜 低于三等水准测量的精度要求。
8．2 建筑基线
❖ 8．2．1 建筑基线的布设方法 ❖ 在面积不大、地势较平坦的建筑场地上，根据建筑物的分布、场地地形等因素，布设一条或几
条轴线，以作为施工控制测量的基准线，简称建筑基线。 ❖ 建筑基线的布设形式有三点“一”字形、三点“Ｌ”字形，四点“Ｔ”字形及五点“十”字形
❖ 平面控制网的布设形式，应根据建筑总平面图、建筑场地的大小和地形、施工方案等因素来确定。 ❖ 对于地形起伏较大的山区或丘陵地区，常用三角网或三边网； ❖ 对于地形平坦而通视较困难的地区或建筑物布置不很规则时，可采用导线网；
❖ 对于地势平坦的、建筑物众多且布置比较规则和密集的工业场地或住宅小区，一般采用建筑方格 网；
