细木工板质量标准要求介绍
木工验收标准与质量要求
木工验收标准与质量要求木工作为一门传统艺术与现代技术的结合，其所涵盖的领域非常广泛。
从家具制作到建筑结构，木工在现代社会中扮演着重要的角色。
然而，由于木工制品种类繁多，质量参差不齐的问题也经常出现。
因此，制定一套严格的木工验收标准与质量要求是至关重要的。
首先，在木工制品的验收过程中，外观质量是最直观也是最容易被观察到的因素。
木工制品的外观质量应该符合美观大方的原则，没有明显的色差、裂纹、虫眼等表面缺陷。
此外，打磨处理也是外观质量的重要指标之一，制品表面应该光滑、平整，没有毛刺和划痕。
同时，还应检查制品的连接部位是否紧固、结实，避免出现松动和变形的情况。
其次，木工制品的结构稳定性是影响质量的关键因素之一。
制品的结构设计应合理，遵循力学原理和安全规范，保证承重部位能够承受相应的力量。
在验收过程中，可以通过观察制品是否存在明显的变形、摆动和松动来判断其结构是否稳定。
同时，还可以利用简单的工具如尺子或水平仪来检查制品是否平整，尤其是家具的桌面和椅面等表面。
此外，木工制品的材料选择和使用也对质量有着重要的影响。
良好的木工制品应该使用具有合适强度和耐久性的材料。
木材是制作木工产品的主要材料之一，因此，在验收过程中需要检查木材的质量。
好的木材应具有均匀的纹理，无明显的病虫害和水分含量适宜。
另外，木工粘接剂、油漆和表面涂层材料的搭配和使用也应经过合理的选择和检验，以确保其环保性、耐久性和美观性。
最后，木工制品的使用安全性是一个需要重点关注的方面。
在验收过程中，需要对制品的安全性能进行全面的评估。
例如，在制作儿童家具时，应确保尖锐部位的圆滑设计，以避免潜在的危险。
此外，制品表面不应含有有毒物质，如甲醛等，以保护用户的健康。
总结而言，木工验收标准与质量要求应涵盖外观质量、结构稳定性、材料选择与使用、使用安全性等多个方面。
通过严格遵循这些标准和要求，我们可以确保木工制品的质量，提高用户的满意度，并为木工行业的发展贡献一份力量。
木工工程验收标准与合格要求

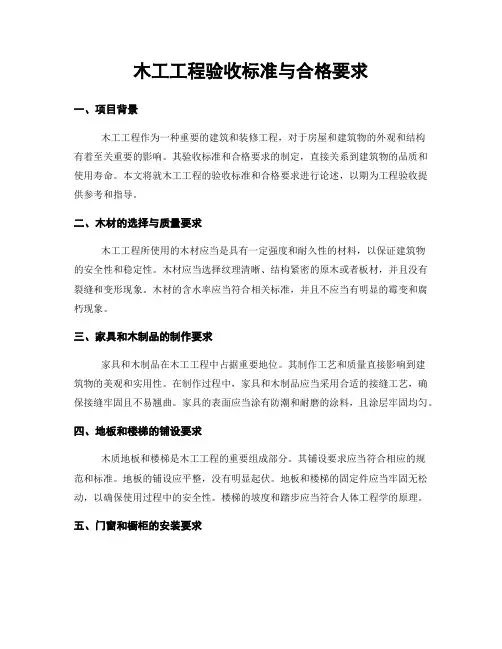

木工工程验收标准与合格要求一、项目背景木工工程作为一种重要的建筑和装修工程，对于房屋和建筑物的外观和结构有着至关重要的影响。
其验收标准和合格要求的制定，直接关系到建筑物的品质和使用寿命。
本文将就木工工程的验收标准和合格要求进行论述，以期为工程验收提供参考和指导。
二、木材的选择与质量要求木工工程所使用的木材应当是具有一定强度和耐久性的材料，以保证建筑物的安全性和稳定性。
木材应当选择纹理清晰、结构紧密的原木或者板材，并且没有裂缝和变形现象。
木材的含水率应当符合相关标准，并且不应当有明显的霉变和腐朽现象。
三、家具和木制品的制作要求家具和木制品在木工工程中占据重要地位。
其制作工艺和质量直接影响到建筑物的美观和实用性。
在制作过程中，家具和木制品应当采用合适的接缝工艺，确保接缝牢固且不易翘曲。
家具的表面应当涂有防潮和耐磨的涂料，且涂层牢固均匀。
四、地板和楼梯的铺设要求木质地板和楼梯是木工工程的重要组成部分。
其铺设要求应当符合相应的规范和标准。
地板的铺设应平整，没有明显起伏。
地板和楼梯的固定件应当牢固无松动，以确保使用过程中的安全性。
楼梯的坡度和踏步应当符合人体工程学的原理。
五、门窗和橱柜的安装要求门窗和橱柜是木工工程中常见的组件，其安装质量直接影响到家居的舒适度和便利性。
门窗的安装应当牢固稳定，无噪音和不易变形。
橱柜的安装应符合设计要求，结构坚固，柜门灵活开合，无扭曲和变形。
六、木工工程的防火措施鉴于木材具有易燃性的特性，对于木工工程的防火措施十分重要。
除了选择阻燃处理过的木材和涂料，还应当安装火灾报警器和灭火设备，并确保出入口的防火措施符合相关的规定和标准。
七、木工工程的美观和装饰要求木工工程的美观和装饰是其最终目的之一，对于建筑物的整体形象和环境美观有着重要的作用。
木工工程应当根据设计要求进行涂装和装饰，颜色和纹理的选择应当与整体装修风格相协调，使得建筑物更具吸引力和独特性。
八、木工工程的环保要求环保是现代社会的一个重要议题，木工工程也需要遵循相应的环保要求。
细木工板 国家标准
细木工板国家标准细木工板国家标准。
细木工板，是一种由木材碎片或木屑经过高温压缩而成的板材，具有质轻、强度高、防潮防腐等优点，因而在建筑、家具制造等领域得到了广泛的应用。
为了规范细木工板的生产和使用，我国制定了相应的国家标准，以保障产品质量和使用安全。
首先，细木工板国家标准对原材料的要求进行了规定。
标准规定了细木工板所使用的木材应符合国家相关的木材质量标准，要求木材应干燥、无虫蛀、无腐朽等，以保证细木工板的质量和稳定性。
此外，标准还对木材的加工和处理过程进行了详细的规定，包括原材料的筛选、干燥、切割等环节，以确保生产出的细木工板符合国家标准的要求。
其次，细木工板国家标准对产品的物理性能进行了严格的规定。
标准规定了细木工板的密度、强度、水分含量、耐水性、耐热性等指标，以确保产品具有足够的强度和稳定性。
同时，标准还对细木工板的尺寸、平整度、表面质量等进行了规定，以保证产品的外观和加工性能符合要求。
此外，细木工板国家标准还对产品的环保性能进行了规定。
标准规定了细木工板的甲醛释放量、甲醛释放标志、使用限制等，以确保产品符合国家相关的环保标准，保障用户的健康和安全。
细木工板国家标准的制定，对于规范我国细木工板行业的发展，保障产品质量和使用安全起到了至关重要的作用。
生产企业应严格按照国家标准进行生产，确保产品质量符合标准要求。
用户在选择和使用细木工板时，也应注意产品是否符合国家标准，以确保产品的质量和安全性。
总之，细木工板国家标准的制定，对于推动我国细木工板行业的发展，提高产品质量，保障用户安全具有重要意义。
希望相关企业和用户能够共同遵守国家标准，促进细木工板行业的健康发展。
木工施工质量的检验和验收标准
木工施工质量的检验和验收标准导言木工施工是建筑工程中至关重要的一环，对维系建筑结构的稳定性和美观性起到关键作用。
然而，由于木材本身的特性和施工技术的差异，木工施工质量的标准和验收方式也各有不同。
本文将从不同角度出发，探讨木工施工质量的检验和验收标准。
一、木材的选择和处理木材的质量和处理过程对木工施工的质量有着直接影响。
首先，应确保木材干燥适宜，湿度不应超过12%。
此外，木材应没有明显的裂纹和腐烂情况，并且表面应平整光滑。
切割好的木材应根据实际需要进行防腐处理，以防止虫蛀和腐烂。
二、基准线和水平度在木工施工中，基准线的设置和水平度的控制是十分重要的。
基准线的铺设应符合设计要求，无扭曲和过分变换。
对于水平度的要求，可以使用水平仪进行测量。
在验收时，应确保基准线的平直度和水平度的准确性，以保证后续施工工作的顺利进行。
三、榫卯接合在木工施工中，榫卯接合是常见的连接方式。
验收时，应确保榫卯接合牢固可靠，没有间隙。
接合部位不应有明显的松动和开裂现象。
同时，还应检查接合面的平整度和垂直度，以确保连接的牢固性。
四、拼花和装饰细节木工施工中的拼花和装饰细节是彰显工艺水平和美观度的重要部分。
在验收时，应仔细检查拼花的接缝是否紧密，没有明显的缺陷和破损。
装饰细节应完整、清晰，并且符合设计要求。
此外，还应注意装饰细节与整体工程的协调性和一致性。
五、木制家具和铺装木制家具和铺装是木工施工中的重要组成部分。
验收时，应检查木制家具的稳定性和结构的牢固性。
家具的表面应平整光滑，没有明显的破损和色差。
对于铺装，应确保每块木板的拼缝紧密，没有明显缺陷和变形。
木板应与地面平齐，不应有倾斜和松动现象。
六、涂装和抛光木工施工完成后，常常需要进行涂装和抛光处理，以增加木制品的美观性和保护性。
验收时，应检查涂料的均匀性和密度，不应有起泡、裂纹和流挂现象。
涂装后的木制品应平整光滑，没有明显划痕和颜色不均。
抛光处理应确保木材表面的光滑度和质感，无明显瑕疵。
细木工检验标准
细木工板质量标准
1. 长度和宽度的偏差为5mm。
2.厚度偏差（单位mm）
3．平整度
目测无明显凹陷，手感无明显触感
4. 外观质量
4.1 节子活节Φ＜5㎜
死节不允许
4.2 裂缝不允许
4.3 虫眼不允许
4.4 变色不允许
4.5 腐朽不允许
4.6 鼓泡、分层不允许
4.7 凹陷、压痕不允许
4.8 表面砂透不允许
4.9 透胶不允许
4.10 补片、补条不允许
4.11 板边缺损不允许
4.12 表板拼接离缝不允许
4.13 表板叠层不允许
4.14 划伤不允许
5. 材质色泽近似，纹理相同
6. 板芯质量
6.1 相邻芯板条接缝间距
沿板长度方向，相邻两排芯条的两个端接缝的距离不小于50mm。
6.2芯条长度
芯条长度不小于200mm。
6.3芯条宽度比
芯条宽度与厚度之比不大于2.5。
6.4芯条侧面缝隙和芯条断面缝隙
芯条侧面缝隙不允许，芯条端面缝隙不超过1mm。
6.5芯条修补
板芯允许用木条、木块和单板进行加胶修补。
7.杨木表板厚度≥1.5mm。
细木工板各工序主要质量标准
刨板工序一、质量标准：1、将带皮面朝上刨至1.4cm厚，板面平整，并将合格的芯条分类堆放。
2、将不足1.4cm厚的芯条分类打捆（每捆50条）。
3、将一端不足1.4cm厚，长度10—15cm以内的、斜头的、腐烂的等需锯断才能再利用的芯条挑出来，按规格方向一至整齐堆放到货架上。
4、将质量最好（全方）的芯条挑出来做围边。
二、质量检查方法：1、按照“道道自检，下一道检查上一道质量，道道监督”的原则操作。
2、首先检查上芯条质量问题，发现有质量问题（如太湿）的挑出来。
3、再检查自已的质量，有质量问题的及时返工纠正。
三、综合奖罚办法：1、质量奖，月平均质量达到98%（含98%）以上的，奖励5%的工价。
2、产量奖，月平均质量达到98%，产量超额完成10%的，奖励5%的工价，并按此比例计算不同超额产量比例的产量奖，产量奖励工价上调至15%时封顶。
3、月平均质量低于98%的，取消质量奖，同时也取消产量奖。
4、月总产量超过2%以上的次品数量，按每片扣3倍的工价责罚。
5、晚上加班工价上调20%，但不计产量奖。
排板工序一、质量标准：1、两头无腐烂、不带皮、无斜头（全方）。
2、严格按管理人员的要求排板,确保机拼后芯板宽度在1.24-1.25m之间。
3、每根芯条挤紧，长度不低于铁盒，也不超过铁盒3cm。
4、没有大面积腐烂、不够厚度和刀形的芯条。
5、芯条长短交错，将有缺陷的板面朝同一方向排放。
二、质量检查方法：1、按照“道道自检，下一道检查上一道质量，道道监督”的原则操作。
2、首先检查上一道的质量问题，发现上一道质量问题的抬出来。
3、再检查自已的质量，有质量问题的及时返工纠正。
4、编好自已产品的编号，便于质量跟踪检查，没有编号的产品不计产量。
三、综合奖罚办法：1、质量奖，月平均质量达到98%（含98%）以上的，奖励5%的工价。
2、产量奖，月平均质量达到98%，产量超额完成10%的，奖励5%的工价，并按此比例计算不同超额产量比例的产量奖，产量奖励工价上调至15%时封顶。
木工质量标准书
木工质量标准书一、透纹平板类1.出面部分要选用颜色相近、纹理美观、无结疤、腐烂、破裂裂缝的上等木材制作，实木板实进槽8.0-10.0mm，槽内预留不小于2.0mm的伸缩缝。
板均插底档，板与框结合的纵向处，不可上胶。
板的四个角贴透明胶带，防止框架上胶时，胶水挤出将板角粘住。
因板槽沾上胶或槽太浅不能伸缩，导致破裂的，返回原施工人修理，并赔偿损失费用。
2.伸缩缝先涂颜色，磨光、打蜡，后组装，利于木材自行伸缩。
缝口要一致，结合应坚固，不应有松动现象。
如发现没有涂颜色或松动现象的，每条缝处罚10元。
3.用贴皮板的产品，板组装时四周都要上胶水，以防止开裂现象出现。
槽厚度不大于4mm，深度不大于8mm,若发现面框槽太厚或太深，引起面框槽边破裂或松动的，返回原施工人修理，并赔偿损失及罚款5元/处。
二、框架类1.材料轻微缺陷，应顺木纹补颜色接近的木块，外表面层要与面框料一样是上等木材，不得有修补，以不影响产品的牢固和外观为准则。
若发现外表有错眼，补钉明显的，罚款5元/眼，并赔偿材料费。
方角款式类产品，外缘不应有锋利的棱角，应进行倒棱，圆角处理，内缘先磨光后组装，若发现没有磨光组装的，由其本人磨光并罚款。
2.根据家具的使用功能和受力情况，主要受力的榫卯可考虑做明榫;做红黑油漆的家具一般做暗榫，防止材料收缩引起油漆开裂。
面框类宽框架产品应做双榫出头，增加牢固度(如椅、桌、大柜类)。
榫卯结构应紧固，精确，落地脚的底面应平整，并倒棱角5.0mm，不可有三只脚落地和破损现象发生，整件产品端正垂直。
3.若发现产品不端正，不垂直的，经其本人一次修理，修理无效的，车间有权交别人修理，其工及材料费由原施工人负责，并罚款10元/件。
严重的，整件产品重做，并赔偿本件产品的一切费用。
三、门、抽斗类1.门应开关方便，灵活，拆装方便。
上下中分缝大小一致，应不大于1.5mm，不小于1.0mm，不自开，无翘曲现象，线条要流畅，外形美观;门帽上横档均要做装门吸档条。
木工工作中的质量要求与验收标准
木工工作中的质量要求与验收标准在建筑和家居装饰领域中，木工工作是不可或缺的一环。
无论是制作家具还是搭建木结构，质量的要求和验收标准都是十分重要的。
本文将对木工工作中的质量要求和验收标准进行探讨，以帮助读者更好地理解和应用。
一、材料选择与准备在进行木工工作之前，合理的材料选择与准备是确保质量的重要一步。
首先，木材的选择应基于项目需求和木质的性能，如强度、耐久性和外观等。
其次，需要对所选材料进行适当的处理和准备，如修整、防腐处理和干燥等，以确保材料的质量和稳定性。
二、尺寸精确度精确的尺寸是木工工作的关键要素之一。
无论是家具制作还是木结构搭建，尺寸的准确性对于后续的安装和使用至关重要。
因此，在开始工作之前，必须仔细测量和标记实际尺寸，并在加工过程中保持精确的工艺。
此外，还需注意处理好连接处的尺寸配合，确保连接的稳固性和美观度。
三、平整度与光滑度平整度和光滑度是衡量木工工作质量的重要指标。
在制作家具时，表面的平整度和光滑度直接影响着触感和外观。
同样，在木结构搭建中，平整的木材能够提供稳定的基础，增强结构的坚固性。
因此，在工作过程中，应注重使用平整的材料和采用适当的修整工艺，以达到所需的质量标准。
四、粘接与连接粘接和连接是木工工作中常用的技术手段。
正确的粘接和连接方式能够增强木制品的稳固性和耐久性。
在进行粘接之前，应仔细选择合适的胶水和粘结剂，并按照规定的工艺进行操作。
同时，还需注意确保粘接面的光洁度和干燥度，以确保连接的牢固性。
对于其他连接方式，如榫卯和螺栓连接，也需要遵循相应的工艺要求，以保证连接的质量和安全性。
五、装饰和涂装在家居装饰中，木制品往往需要进行装饰和涂装，以增强美观性和耐用性。
在进行装饰时，需要注意材料的选择和设计的合理性。
在涂装过程中，需要注意均匀的涂布和充分的干燥时间，以确保涂层的质量和耐久性。
此外，如有需要，还需进行适当的防腐处理，以增加木制品的使用寿命。
综上所述，木工工作中的质量要求和验收标准是多方面的，涉及材料的选择与准备、尺寸精确度、平整度与光滑度、粘接与连接以及装饰和涂装等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细木工板质量标准要求
介绍
Hessen was revised in January 2021
细木工板质量标准要求介绍
细木工板加工技术要求：
一、影响细木工板质量的主要因素
细木工板的表面平整度、厚度偏差和翘曲变形是重要的质量指标，主要影响因素：
1、板芯芯条单元的影响
细木工板主要是由芯条拼合而成的板芯构成，由于芯条尺寸大，及加工精度和含水率的影响，难以在同一时间达到相同的塑性变形和均一的材性。
2、板芯芯条材质的影响
板芯芯条即使选用相同的材质，也会因立地条件、早、晚材、树龄、木材缺陷等影响而有差异。
相邻芯条的材性相差较大时，普通工艺难以制造出高质量的细木工板。
而对芯条材料按材质分选在规模化生产中是不现实的。
3、芯板的影响
生产细木工板的面、背板已日趋薄型化。
用薄面、背板生产高表面平整度的细木工板，对芯板要求很高。
目前多采用杨木、泡桐等国产速生材进行旋切，由于材质差，旋切单板孔洞多，表面粗糙，毛刺沟槽多，厚度偏差大，对表面平整度影响很大。
现工厂多采用剪切取材后多张手工拼合或机械自动拼合的工艺。
拼合后的单张芯板中各单板的厚度偏差、含水率高低、心、边材或早、晚材的材性等仍影响着细木工板的表面平整度、尺寸稳定性和厚度偏差。
4、结构层次的影响
普通细木工板一般为面板、芯板、板芯、芯板、背板五层结构。
由于各层材料存在差异，易引起板材尺寸和形状变化。
在面板、背板和两芯板在树种、材性、厚度、含水率等方面的对称上还有难度，也影响了尺寸和形状的稳定。
二、板芯加工工艺
板芯质量的高低影响细木工板的质量和成本，因此，板芯的用材和加工工艺是生产细木工板的关键工段。
1、板芯的芯条及其加工
芯条的加工工艺有三种：A.干燥后的板材经双面刨光，用多片精光合金锯锯成芯条，刨光面成为拼条侧面，锯切面成为拼条正面，故芯条是由多片锯定厚。
工艺加工效率高，芯条尺寸精确度高，材料损失少，但一般要求材料的加工尺寸较大。
B.干燥后的板材加工成规格毛条，或湿材加工成毛条后再干燥，毛条经四面刨加工成芯条。
工艺加工效率高，芯条四面光洁，精确度很高，但出材率较低。
C.原木或木材加工边脚料经普通锯床和刨床加工成芯条。
它对材料的要求灵活，大、小径级木材和各种木材下脚料均可应用，但机床精度和操作工人水平等会影响加工
质量。
2、板芯成形工艺
板芯成形有两种方式：一是芯条以手工辅装，与面板、背板、芯板第一文库网一起组坯进入压机，侧边涂胶或不涂胶。
这种方式简单适用，但对层数多的压机不易实现侧向挤压的精确定位。
用带端头加压的四向挤压机可减小芯条端头的缝隙。
采用此工艺生产的细木工板的芯条一般质量较差。
另一种是将芯条涂抹胶拼合成一定规格的板芯，再经刨光或者砂光。
拼板方式多种多样。
连续式液压拼板机是目前广泛应用的拼板机械，拼板效率高，质量好，机械化程度较高。
3、板芯后加工
胶拼后的板芯还需进行砂光或刨光等后加工，以提高表面平整度，减少厚度偏差。
板芯后加工设备一般采用三砂机或双砂架砂光机，可较好的整平定厚。
近年还出现了将砂光和刨光连在一起的定厚刨砂机。
三、细木工板的成型工艺
1、一次压制的成型工艺
一次压制成型工艺是将手工铺装或直接胶好的板芯，与涂胶板芯和面板、背板一起组成坯后直接进入压机进行压制。
缺点是A.芯板质量影响平整度。
B.压制后积累的厚度偏差大。
C.板芯的色差严重影响产品外观。
D.芯条单元尺寸、材质之间的差异等对板材的质量影响很大。
2、预压修补二次热压工艺
预压修补二次热压工艺的简要流程为：芯板单面涂胶→两芯板与板芯组坯→板坯预压→修补→热压→修补→陈化定型→砂光定厚→面、背板热压贴面。
该工艺优点：A.修补、砂光大大提高了平整度。
B.热压修整后的板坯陈化两天后再砂光，残余应力被释放，板材更稳定。
C.定厚砂光保证了板材表面平整度和允许的厚度偏差。
D.板材的外观质量提高。
该工艺目前被中、大型工厂普遍采用。
缺点是过程复杂，占地大，材料损失和能源消耗大于一次热压工艺。
3、预压修补一次热压工艺
针对二次热压工艺的缺点，出现了一种新的预压修补一次热压工艺，简要流程为：板坯预压→修补→砂光定厚→面、背板热压贴面。
对原料及工艺参数的要求：A.对芯板的要求相对提高。
沟槽不能深，孔洞必须用单板修补，不能添腻子灰，严格控制离缝的产生。
B.板坯预压后的初始强度要求较高，对胶粘剂有特殊要求，一是要有高粘度，二是要有较长的活性期。
C.工艺需进行一定的调整。
该工艺用材与工艺要求高。
细木工板等级质量的签定标准：
检查细木工板的质量，可参照细木工板的国家标准进行。
质量可看板的尺寸公差、外观质量及物理力学性能三个方面来判断。
一、尺寸公差：厚度尺寸公差分两类，如表面不砂光，公差值在±0.8—±1.0毫米，表面砂光，公差值在±0.6—±0.8毫米范围。
长、宽度允许公差为+5毫米，不允许有负公差，翘曲度允许在0.2—0.3毫米，波纹度允许在0.3—0.5毫米范围。
二、材质与加工缺陷：按国际规定分一等、二等、三等三个等级。
为保证板在使用过程中的尺寸稳定性和受力均匀性，芯板两面对称层的单板应具有同一厚度，同一或近似的树种，与芯板胶贴的两层中板应具有相同的纹理方向，并与芯板的纹理方向垂直。
这是观
察板质量的首要条件，此外还要目测细木工板的材质缺陷和加工缺陷。
表、背板中的不健全节、死节、夹皮、补片。
加工缺陷的拼缝、压滚、毛刺沟痕、透胶污染、面板叠层等，在国标允许的范围内，随着缺陷的增加而降等。
但细木工板任何等级也不允许开胶和鼓泡。
且规定板中不得保留有影响的夹杂物，板面不得留有胶纸带及明显的纸痕。
三、物理力学性能：此项指标只能通过实验仪器来检查它的性能，包括含水率、横向静曲强度，胶层剪切强度等，其质量只分合格与不合格二个等级。
