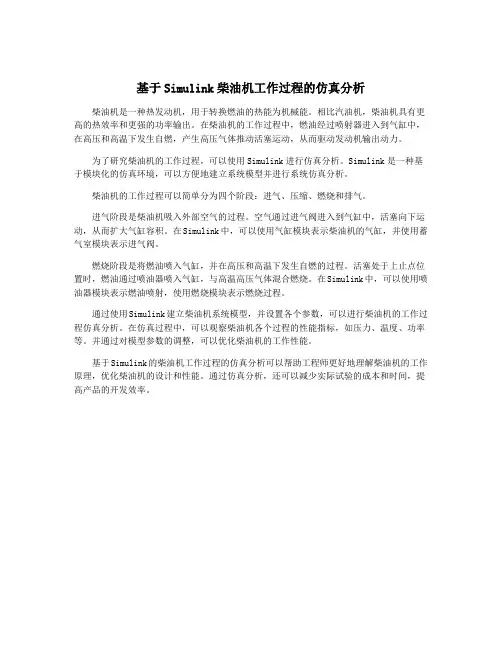

基于Simulink柴油机工作过程的仿真分析
柴油机是一种热发动机，用于转换燃油的热能为机械能。
相比汽油机，柴油机具有更高的热效率和更强的功率输出。
在柴油机的工作过程中，燃油经过喷射器进入到气缸中，在高压和高温下发生自燃，产生高压气体推动活塞运动，从而驱动发动机输出动力。
为了研究柴油机的工作过程，可以使用Simulink进行仿真分析。
Simulink是一种基于模块化的仿真环境，可以方便地建立系统模型并进行系统仿真分析。
柴油机的工作过程可以简单分为四个阶段：进气、压缩、燃烧和排气。
进气阶段是柴油机吸入外部空气的过程。
空气通过进气阀进入到气缸中，活塞向下运动，从而扩大气缸容积。
在Simulink中，可以使用气缸模块表示柴油机的气缸，并使用蓄气室模块表示进气阀。
燃烧阶段是将燃油喷入气缸，并在高压和高温下发生自燃的过程。
活塞处于上止点位置时，燃油通过喷油器喷入气缸，与高温高压气体混合燃烧。
在Simulink中，可以使用喷油器模块表示燃油喷射，使用燃烧模块表示燃烧过程。
通过使用Simulink建立柴油机系统模型，并设置各个参数，可以进行柴油机的工作过程仿真分析。
在仿真过程中，可以观察柴油机各个过程的性能指标，如压力、温度、功率等。
并通过对模型参数的调整，可以优化柴油机的工作性能。
基于Simulink的柴油机工作过程的仿真分析可以帮助工程师更好地理解柴油机的工作原理，优化柴油机的设计和性能。
通过仿真分析，还可以减少实际试验的成本和时间，提高产品的开发效率。
基于Simulink柴油机工作过程的仿真分析
基于Simulink柴油机工作过程的仿真分析
柴油机是一种使用压燃式燃料（如柴油）的内燃机。
它通过压缩和点火来引燃燃料，
产生高温和高压气体，从而驱动活塞运动，进而产生动力。
柴油机广泛应用于汽车、船舶、发电机等领域。
为了更好地理解和研究柴油机的工作过程，可以利用Simulink进行仿真分析。
在Simulink中，可以建立一个柴油机的工作模型，通过添加节点和连接线来构建模型的结构。
可以添加一个燃烧室节点，表示柴油燃烧时产生的高温和高压气体。
然后，可以
添加一个活塞节点，表示活塞在柴油燃烧时的运动。
接下来，可以添加一个曲轴节点，表
示曲轴的旋转运动。
可以添加一个输出节点，表示柴油机输出的动力。
在建立了柴油机的工作模型之后，可以通过设定输入参数来进行仿真分析。
具体来说，可以设置柴油的供给量、燃烧室的压力和温度、曲轴的转速等参数。
然后，可以运行仿真，观察模型的输出结果。
通过Simulink进行仿真分析，可以帮助我们更好地理解柴油机的工作原理和特性。
可以观察到柴油机在不同参数下的输出动力变化情况，从而优化柴油机的设计和调节。
还可
以通过仿真分析来研究柴油机在不同工况下的燃油消耗情况，从而提高柴油机的燃油利用率。
柴油机燃烧过程数值模拟
柴油机燃烧过程数值模拟随着汽车工业的发展，汽车成为了现代人的生活必需品。
汽车的发展离不开发动机的进步，而柴油机是发动机中实力派的代表。
在柴油机的发展之中，对燃烧过程的研究也成为了一个关键课题。
而数值模拟正是研究柴油机燃烧过程的重要手段之一。
一、柴油机的基本原理柴油机是以压缩自燃为主要燃烧方式的内燃机。
柴油机的燃料是柴油，燃烧方式则是压燃式。
柴油进入进气道，经过进气门进入气缸，在活塞上行程过程中，柴油被压缩。
在柴油达到燃点的瞬间，喷油器将柴油雾化成微小的油滴，喷入气缸内。
由于气缸内只有极低的温度和压力，柴油不会立即燃烧。
然而，当喷入的柴油油滴被压缩至非常高的温度和压力后，它们将燃烧并以受控速度释放能量，从而推动活塞运动并驱动汽车。
二、柴油机燃烧过程的数值模拟数值模拟是一种利用数学模型、计算机技术和实验验证来预测和模拟物理、化学过程的方法。
柴油机燃烧过程的数值模拟主要包括气缸内压力、温度、速度、柴油喷雾分布等多种参数的计算，以确定燃烧过程的特性和发动机性能，以及寻找提高燃烧效率和减少排放的方法。
数值模拟方法包括理论计算和数值模型，都有其优点和缺点。
一般来说，数值模拟的准确度较高，但涉及计算模型的选择和优化，以及计算时间等限制，这使得数值模拟在柴油机研发中的应用受到制约。
三、柴油机燃烧模型柴油机燃烧模型是柴油机燃烧过程数值模拟的核心。
它描述了喷油、空气混合、燃烧、排放等燃烧过程的相互作用，并利用计算中涉及的物理和化学过程的方程式进行计算。
柴油机燃烧模型一般包括物理模型和化学模型两方面。
物理模型主要描述了燃油喷雾、燃烧过程和排放的物理过程，而化学模型则描述了燃烧过程中发生的化学反应和氧化反应。
四、柴油机燃烧过程数值模拟的应用柴油机燃烧过程的数值模拟可以帮助研究人员在改进某些柴油机性能方面进行探索。
例如，通过数值模拟可以研究如何改变进气和喷油系统的设计，从而优化燃烧过程；或者通过模拟不同喷油时间和压力，以及增加增压器的压力等措施，来提高柴油机的燃烧效率。
柴油机燃烧过程模拟分析
柴油机燃烧过程模拟分析柴油机是一种常见的内燃机，广泛应用于汽车、船舶、农业机械等领域。
燃烧过程是柴油机工作的核心，模拟分析燃烧过程有助于优化引擎性能、提高燃烧效率、降低排放。
本文将以柴油机燃烧过程模拟分析为主题展开讨论。
1.燃油雾化模拟：燃油的雾化过程对燃烧效率有很大影响。
模拟燃油喷射过程，研究喷雾粒径、分布、速度等参数对燃烧效果的影响。
通过改变喷油压力、喷油角度、喷嘴孔径等，优化燃油雾化效果，提高燃烧效率。
2.燃烧过程模拟：根据燃烧理论，建立柴油燃烧数学模型，模拟燃烧过程。
考虑燃油的自燃期和燃烧期，模拟柴油在气缸内的燃烧速度、温度分布、压力变化等。
通过调整进气量、进气压力、喷油时机等参数，优化燃烧过程，提高燃烧效率。
3.排放物生成模拟：柴油机燃烧产生的主要排放物包括一氧化碳（CO）、氮氧化物（NOx）和颗粒物。
模拟燃烧过程中的温度分布、物质转化过程，预测排放物生成量和分布。
通过调整燃烧参数、优化燃烧室结构等，降低排放物的生成。
4.燃烧稳定性模拟：燃烧过程的稳定性对柴油机工作的稳定性和可靠性有重要影响。
模拟燃烧过程中的温度、压力等参数变化，判断燃烧过程的稳定性，提出改进措施。
模拟分析燃烧过程需要采用适当的软件和模型。
目前，常用的柴油机燃烧过程模拟软件包括Fluent、Star-CD、KIVA等。
这些软件具有流体力学、传热、化学反应等模拟功能，可用于燃烧过程的模拟分析。
柴油机燃烧过程模拟分析在柴油机技术研究和发展中具有重要意义。
通过模拟分析，可以深入了解燃烧过程的机理和规律，为柴油机的设计优化和性能提升提供理论依据。
同时，也可以为控制排放物的生成、降低环境污染提供技术支持。
因此，柴油机燃烧过程模拟分析具有广阔的应用前景。
总结起来，柴油机燃烧过程模拟分析是柴油机技术研究中的重要内容，通过模拟燃油雾化、燃烧过程、排放物生成等，可以优化柴油机的设计和性能，提高燃烧效率、降低排放物的生成。
这对于柴油机的发展和环境保护具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机燃烧过程的仿真分析北京理工大学机械与车辆工程学院计算机应用与仿真中心Au. Tiger（运用Fire进行燃烧过程分析时，对于与燃烧有关的参数的设置，这里的分析将有一定的指导意义。
这里所描述的，既可以说是参数对燃烧过程的影响，也可以说是运用Fire进行燃烧过程分析的指南。
）基本操作Fire自带的网格划分工具可以划分质量很高的六面体网格，但是数量巨大；如果和Hypermesh结合可以达到较好的效果，详细过程参见仿真论坛中关于FIRE的讨论版。
由于本人对Fire本身建模、划网格的功能不十分熟练，因此大多在ProE或IDEAS中建模、在IDEAS中划网格，然后导出.unv格式的网格供Fire使用。
网格的局部细化等在Fire 中使用Mesh Tools中的Refine工具完成。
ICEM-CFD划分网格的功能也很强大，比I-DEAS 显得稍微快一些，而且适合划分复杂结构的六面体网格，结束后可以导出Nastran格式的网格供Fire使用。
个人认为，较好的网格标准是：尽量是六面体单元（一个六面体单元最少可以分成五个四面体单元，一般是分成六个四面体单元，也就是说采用六面体单元能够显著降低计算规模，从而减少计算机时）；单个六面体单元的长宽高之间的比例越接近1愈好，不要超过10；单个六面体单元的棱与棱之间的夹角越接近90度越好，夹角不要低于15度，也就是说正方体是最好的六面体单元；单个四面体单元中最好的正四面体，实际要求就是面容比越小越好；对于整个模型，要求相邻的单元之间大小（长宽高）不能相差太大，一样大小最好，必要时要均匀过度。
Check中的distance工具可用于获取节点坐标、测量节点之间的距离。
Fire中的默 Geo认单位为国际单位。
模型导入Fire中后，需要作适当的处理，原因是：流体计算是很费计算机时的运算，因此网格数量越小越能够很快得到结果，尤其是初期的趋势分析中（后期的精确计算需要较密集的网格保证精度）；模型中可能存在疏密不一致的情况——相邻两层网格的大小相差很大；模型中网格大小可能不适合所模拟的情况，例如含喷油的计算中网格大小大约是喷孔大小的4到6倍为佳，因此需要调整网格大小；……导入的网格最好是在划分网格的工具中就检查好没有坏单元的，如果有最好处理掉再导入。
导入后，首先就是利用Fame工具中的Mesh Tools下的refine工具细化或粗化网格，我以为Redimension是最好用的，它可以很方便地改变网格的层数。
其中有个Compression Factor，是指后选的那层网格是先选的那层网格高度的多少倍，可以是任何正数。
任何网格变动后，都要记得用Mesh Tools下的Connect中的Conform connect连接一下，方法是在主窗口点选修改过的模型，然后点击Calculate default自动计算最小间距，不选Selection based方式，然后点击Conform即可。
这一步是必须的，否则计算中会因网格问题出错。
如果模型已有Selection，只要与之相关的网格没有任何变动，就还会保持原状。
如果使用distance工具测量节点距离、或者使用Redimension工具选择单元时，偶尔发现无论点击哪里都选择的是同一个节点或同一个单元，原因可能是因为没有选中模型。
网格修改完后，就可以在模型的边界面上建立Face类型的Selection了——用于施加边界条件。
如果要作动网格，还需要建立Cell类型的Selection。
动网格的实质就是，有一块运动但是形状不变的网格（如w 型燃烧室底部的沉坑部分），挤压或拉伸大小变化的缓冲网格（如燃烧室的圆筒部分），二者的和就是整个燃烧室。
Fire 动网格中网格大小的变化方式是所有网格按照相同的比例在同一方向上伸缩，因此如果网格变化过大会导致所有的网格质量都很低，于是需要在动网格中适时地改变网格的层数。
那么，对于柴油机从进气门关闭到排气门打开这段时间内（一般是210度到500度曲轴转角之间），网格改变几次可以呢？帮助文档中的例子HD Engine 是在320、340度时各改变了一次。
如果计算一下就会发现，上止点360度时活塞顶到缸盖的距离大概是340度时的一半，340度时的是320度时的一半，320度时的是210度时的四分之一，也就是210度刚开始计算时缓冲层每层网格的高度到了320度是缩小了四分之三，如此大的变形是不太合理的。
那么多少曲轴转角时是一半呢？280度。
也就是说，一般需要在280、320、340时各改变一次网格的层数。
对应的上止点以后的380、400、440各需要改变一次。
动网格中会有“幡不动心动”的情况发生：就是外表面的单元面在动网格中是按照正常想得到的方式伸缩的，但是内部的网格是按照意想不到的方式伸缩的。
举个例子，对于一个圆筒，指定最下面的一层网格为运动部分，指定从顶部开始的第三层（哪一层都无所谓，结果都一样）以下到底部第二层的部分为缓冲部分，然后无论是指定这两部分之和为总体还是指定整个圆筒为总体，结果都是这样的：仅仅从外表面的单元面看来，运动过程中只有顶部第三层以下的缓冲部分网格单元面是伸缩的；但是如果切开圆筒看，就会发现内部所有的单元面都是伸缩的——包括最顶上的三层不想它们动的那些单元也是移动了的。
解决办法就是先将不动的三层网格做成一个Selection ，然后在作动网格的界面上的第四个选项卡Smootherk 中选中底部的Use Non Moving Selection 。
切记，开始做动网格之前，赶紧存档——动网格制作过程中是不允许存档的，换言之，动网格必须一气呵成。
初始条件的设置中，压力、密度和温度三者确定其中两个就行了，另外一个会自动根据气体状态方程自动计算。
一般会设置压力和温度作为初始条件，有时为了准确地给出初始状态下的空燃比也可以给出压力和密度。
柴油机燃烧仿真的初始条件和步长问题：由于不是从进气开始计算的，而是从进气门关开始算的，所以初始压力应该稍高一些，比如自然进气的柴油机，初始压力应该在1.6bar 以上，否则不会出现着火；由于Fire 进行内部计算中是按时间计算步长的，不是按照曲轴转角，所以低速情况下实际时间步长比高速的大，计算要慢、不容易收敛；由于自然进气柴油机缸内温度压力低，所以破碎模型中C2可能需要设置得小一些，以保证正常的油束破碎。
初始条件中的湍流动能Turbulence Kinetic Energy (TKE [m²/s²])和湍流长度尺度Turbulence Length Scale (TLS [m])的计算依据如下的公式：25.1u TKE =其中，湍流波动速度m KC u =K 是常数，对于MS 柴油机（大缸径）K=0.25，对于HD 发动机K=0.5，对于HSDI 柴油机（小缸径）K=0.7；是活塞平均速度m C 30/hn C m =h 是冲程[m]，n 是发动机转速。
2/v h TLS =h其中是气阀的最大升程。
v2D结果Options中的Monitoring interval（s）用于指定每隔多少步显示一步运算结果，Monitoring history用于指定显示多少步运算结果。
选定网格模型后，通过下拉菜单File内的export可以将Fire的网格转化为其他格式的网格文件；通过convert to可以将Fire中的3D结果读出为ASCII等格式的文件。
在显示过3D结果后，想保存3D结果而直接不Close切面及打开的网格，而直接保存Project时，可能会导致无法再次打开。
解决的办法是：将Calculation下的各Case文件夹的名字改成别的任意的，再打开Project，这时再保存，然后把Calculation下的文件夹的名字改回来即可。
出现错误可以在日志文件.fla文件中大致看出出错的原因。
大多数出错的原因是因为不收敛（diverged）。
导致不收敛的原因很多，最常见的四种：松弛因子设置得太小，导致每一步迭代中的实际步长很小，导致收敛得慢；允许的迭代步数太小；收敛准则设置的允许误差（Convergence Criteria）太小，在指定的迭代步数内难达到；网格有问题或者模型参数设置不对。
选中一个网格模型，然后在File中选择Export可以将网格导出成其它格式的网格；3D 的结果可以从File下的Convert to导出，方法是点击Convert to，然后在弹出的窗口内自定义一个文件名，然后点确定，在接下来弹出的窗口内，先在顶部选择需要导出结果的Case，然后在下方分别选择要导出的计算步和物理量。
已知BUG如果Fire8.31的主界面cfdwm.exe存在时，有时你突然发现电脑的复制-粘贴功能失效了（包括文档中的文字粘贴和文件夹中的文件粘贴）或者提示剪贴板错误之类的，千万不要以为电脑中毒了或者是系统崩溃了，只是因为那个该死的主面板使得系统的剪贴板失效了，只需要轻轻地点一下主面板右上角的退出主面板就可以了。
如果正在计算呢？放心好了，计算只与后台运行的那个cfdsolver.ia32-unknown-winnt.exe程序有关，有没有主界面它都一样运行。
想修改mesh的名字时如果发现从小键盘输入数字无效，不要去检查Num Lock键是否摁下了——Fire在这里不支持小键盘，老老实实从字母键的顶端输入数字吧。
有时你发现，如论如何旋转、、伸缩、移动模型，都只看到模型最外边的一层空壳，里面好像是空的，但是你Check模型又提示是由n多个cell的，你就奇怪了，它们都藏哪里去了呢？其实它们没有藏起来，是FIRE有问题了，只需要轻轻点一下Zoom Home就可以了。
.ssf文件设置中，辐射模块最好不要使用——使用后的效果只有一个：计算出错，自动中止计算。
A VL的技术支持那里曾经成功计算过内燃机内的辐射传热，但我从来没有成功过。
8.31版本中ssf文件编辑时，左右两边的滚动条是联动的，即有时为了看到窗口底部的东西，除了要把左边的滚动条拉到最下外，还需要把右边的滚动条拉到最下边。
2008的版本改进了这一问题，增加了一个新的问题，左边的模块设置中最下面的一个模块可能会“消失”了，需要展开看得见的一个模块，然后合上，再将左边的滚动条拉到最下就能够看见了。
Tools中的Manip Bnd用于加密边界面的网格，只能将所有的边界面都加密——如 Mesh果某些个表面不需要加密，你可以先整体加密，然后用refine工具合并掉就行了。
计算过程中Case文件夹下会产生一个cfdsolver.ia32-unknown-winnt.exe的程序，如果这个文件在计算结束或者异常中止计算后没有删掉，.ssf文件是不能被编辑的。
如果2D结果导出成一个文本文档时，发现结果没有到达计算终点的那个曲轴转角，而只是中间某个曲轴转角以前的2D结果，不必诧异，只是因为2D结果中的某些物理量（比如Soot炭烟的质量分数）在计算的前半段不存在，所以Fire没有作为0处理，而是什么也没有，因此实际长度只是这个物理量存在的那一段曲轴转角内的。
