下套管安全操作规程
下套管作业规程
下套管作业规程l范围本标准规定了直井、定向井、水平井、大位移井下套管作业的技术要求。
本标准适用于石油、天然气钻井的下套管作业。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
SY/T 5199套管、油管和管线管用螺纹脂(neq API RP 5A3)SY/T 5322套管柱强度设计方法SY/T 5334套管扶正器安装间距计算方法SY/T 5396石油套管现场检验与运输3施工前的准备3.1资料准备下套管前应收集齐全井深结构、实际井深、钻具结构、造斜点位置、井斜及其方位、水平位移、井温、电测井径、钻井{蕈性能、地层流体性质、裸眼段地质分层及岩性、井下工程情况等资料。
3.1资料准备3.2.1完钻井深达到钻井设计要求。
3.2.2井身质量符合设计要求。
3.2.3下套管前，应用原钻具下钻通井，要求：a)通井到底，井眼畅通无阻。
b)按设计排量洗井，洗井时间不少于两个循环周。
c)设专人观察振动筛处岩屑返出情况，判断井壁是否稳定。
d)调整好钻井液性能，达到井口无溢流和不漏失；对于油水井，进出口密度一致；对于气井，进出口密度差小于0. 02g/cm3；符合同井设计要求。
e)对于定向井、水平井、大位移井应分段循环，在全角变化率大的井段反复大幅度活动钻具，彻底清除岩屑床，到底后大排量循环钻井液并活动钻具；起钻前在大斜度并段、裸眼井段或水平井段注入含润滑剂的钻井液。
3.2.4在钻井过程中发生漏失的并或有潜在漏失层的井，下套管前应设法提高地层承压能力。
使其满足下套管或注水泥期间的最高当置循环密度。
3.2.5下列井段应下钻重点扩划眼：a)电测井径小于钻头直径井段。
b)起下钻遇阻、遇卡井段。
c)全角变化率超过设计规定的井段。

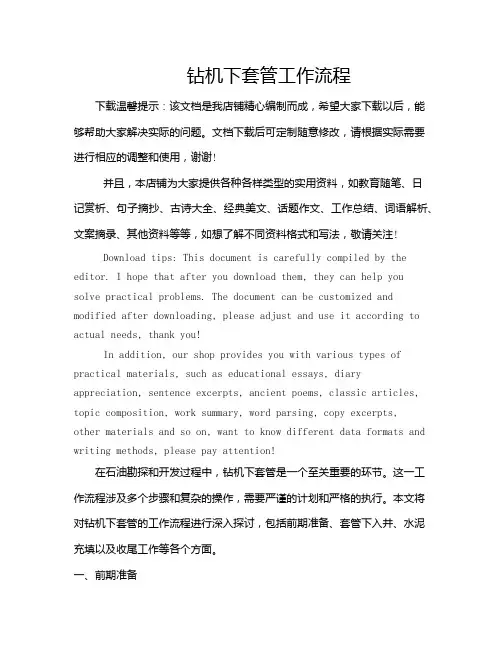

钻机下套管工作流程
钻机下套管工作流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在石油勘探和开发过程中，钻机下套管是一个至关重要的环节。
下套管作业安全管理制度
一、总则为了确保下套管作业的安全进行，保障作业人员的人身安全和财产安全，防止事故发生，根据国家有关安全生产法律法规和行业标准，结合我单位实际情况，特制定本制度。
二、适用范围本制度适用于我单位所有下套管作业项目，包括但不限于钻井、固井、测井、试井等作业。
三、组织机构及职责1. 安全生产领导小组：负责制定下套管作业安全管理制度，监督、检查、指导下套管作业的安全管理工作。
2. 安全生产管理部门：负责下套管作业的安全监督、检查、指导和培训工作。
3. 作业现场负责人：负责下套管作业现场的安全生产管理工作，确保作业安全。
4. 作业人员：严格遵守安全操作规程，做好个人防护，确保自身和他人的安全。
四、安全管理制度1. 作业前的安全准备（1）作业前，必须对作业现场进行安全检查，确保设备、设施、工具齐全、完好。
（2）对作业人员进行安全教育和培训，使其掌握下套管作业的安全操作规程。
（3）根据作业需要，配备必要的安全防护用品，如安全帽、防尘口罩、防护眼镜、防护手套等。
2. 作业中的安全管理（1）作业过程中，必须严格执行安全操作规程，确保作业安全。
（2）作业现场应设置明显的警示标志，提醒作业人员注意安全。
（3）作业现场应配备应急救援设备，如灭火器、急救箱等。
（4）作业现场负责人应时刻关注作业进度，确保作业安全。
3. 作业后的安全检查（1）作业结束后，对作业现场进行安全检查，确保无安全隐患。
（2）清理作业现场，将废弃物按照规定进行处理。
（3）对作业人员进行总结，分析作业过程中的安全风险，提出改进措施。
五、事故处理1. 事故报告：事故发生后，立即向安全生产管理部门报告，不得隐瞒。
2. 事故调查：安全生产管理部门组织调查组，对事故原因进行分析，提出处理意见。
3. 事故处理：根据事故原因和处理意见，对事故责任人进行处罚，并对事故进行整改。
六、附则1. 本制度由安全生产管理部门负责解释。
2. 本制度自发布之日起实施，原有相关规定与本制度不一致的，以本制度为准。
下套管作业指导书
下套管作业指导书一、管理要求（一）基层队1.作业前由平台经理组织召开施工作业协作会，明确钻台、场地责任人。
钻台责任人负责检查下套管设备及工具检查、保养工作部署。
场地责任人负责场地套管吊装作业准备工作。
2.作业前钻井工程师（技术员）下达下套管作业技术指令，明确作业过程中技术要求和安全注意事项。
3.HSE监督审查下套管施工措施中的有关的风险识别和管控措施,下达HSE 监督作业指令书。
作业期间加强现场监督检查，制止和纠正现场不安全的作业行为。
4.作业时，值（带）班干部确保所有现场作业人员是否正确穿戴劳动防护用品。
重点关注吊索吊具、人员站位（包括人员聚集）、下套管作业程序是否正确、套管附件的下入、涂抹套管密封脂、上扣扭矩、灌钻井液是否符合灌浆操作规程以及逃生通道是否畅通等操作。
定时对作业流程和操作规范进行巡查，排查隐患。
5.在大雾、大雪、冰雹、雷雨、六级（10.8m∕s）及以上大风等恶劣天气情况下，原则上不进行下套管作业；严禁在视线不清楚、夜间照明不良的情况下进行下套管作业。
6.严禁新员工、新转岗员工在无师傅指导（监护）的情况下独立顶岗作业。
7.6177.8mm以上套管不得使用气动绞车吊套管上钻台，应采用吊车或自动猫道。
（二）作业班组1.当班司钻对作业人员进行分工，司钻组织所有作业人员进行作业前的准备工作，检查、保养所用设备、作业工具。
重点对气动绞车、吊索吊具、钻井大绳、刹车系统、防碰天车、顶驱等关键装置及套管钳、B型大钳等工具进行检查。
2.司钻组织当班作业人员开展JSA分析，并对安全防范控制措施进行交底，并做好记录。
3.下套管的整个过程保护好井口，要严防套管内及井下落物。
4.执行下套管岗位标准化操作规程，见附件1。
二、作业准备1.对入井套管及附件进行检查、登记、丈量、通径（通径采用标准通径规，严禁采用气驱通径）、清洗、编号、涂好螺纹脂，套管数据做到工程、地质两对口。
2.对钻机进行系统的检查保养。
检查气路系统、电路、油路，指重表和防碰天车，防碰天车按照要求测试，确保工作正常。
石油钻井下套管操作规程
石油钻井下套管操作规程5.1 下表层套管5.1.1 井眼准备（1）下套管前应进行大排量洗井，同时核查钻具长度，保证井眼深度正确无误。
（2）洗井工作一定要进行到钻井液各项性能指标均符合固井设计要求，井眼干净无沉砂才能起钻。
（3）起钻过程中及时灌好钻井液，防止井壁坍塌。
5.1.2 套管及工具准备（1）场地按标准检查每一根表套，并丈量长度。
清洗检查丝扣，戴好公扣护丝。
（2）将套管按下井顺序编号后将套管排列在管架及平滑道上，滚到大门坡道前，用“直套绳结”拴牢在距套管母扣1.5~2米处，戴上套管帽子，挂在气动绞车上。
（3）将套管引鞋、套管鞋等按规定顺序连接在套管公扣端。
（4）套管上钻台应在大门方向加挡绳，避免碰撞。
5.1.3 下表层套管操作（1）内钳工看外钳工手势，启动气动绞车，吊套管上大门坡道，待母扣端高出钻台面2米停止启动，外钳工摘套管帽及绳套。
（2）司钻待内外钳工将吊环推进吊卡耳内，插上吊卡销后，合低速离合器将空吊卡提离转盘面1.5 2米刹车。
（3）内外钳工配合司钻和猫头操作者，将吊卡扣在套管上，关上吊卡活门。
（4）经检查确认无误后，司钻合低速上提套管，此时内钳工应站在水龙头下或2号井架大腿处，外钳工站在靠近井架1号大腿一边。
（5）内外钳工上前扶稳套管，外钳工卸掉套管护丝。
（6）双钳将引鞋或套管鞋丝扣拧紧后用点焊法将其焊牢在套管上。
（7）司钻抬刹把，第一根套管入井。
内外钳工配合将吊环挂入空吊卡耳环内，插上保险销，重复以上动作将第二根套管提起至公扣高出母接头0.2米时刹车。
（8）内外钳工卸下护丝后，涂抹丝扣油，司钻慢抬刹把对扣。
（9）内外钳工托举旋绳至公扣端，绳头交于外钳工，内钳工用大钳咬紧在母扣接头上。
（10）旋绳上扣、大钳紧扣等操作同下钻程序。
双钳紧扣时，不留余扣。
（11）表层套管的沉砂口袋不得大于2m。
（12）下完套管，确保套管居中，套管中心和井口中心偏差不得大于10毫米。
（13）将大小头连接在套管与方钻杆之间，顶通钻井液循环两周，作好固表层准备。
下套管作业安全措施

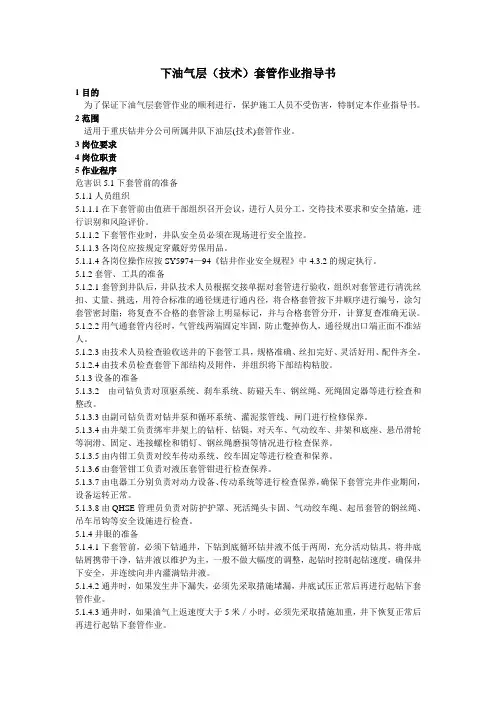

下油气层（技术）套管作业指导书1目的为了保证下油气层套管作业的顺利进行，保护施工人员不受伤害，特制定本作业指导书。
2范围适用于重庆钻井分公司所属井队下油层(技术)套管作业。
3岗位要求4岗位职责5作业程序危害识5.1下套管前的准备5.1.1人员组织5.1.1.1在下套管前由值班干部组织召开会议，进行人员分工，交待技术要求和安全措施，进行识别和风险评价。
5.1.1.2下套管作业时，井队安全员必须在现场进行安全监控。
5.1.1.3各岗位应按规定穿戴好劳保用品。
5.1.1.4各岗位操作应按SY5974—94《钻井作业安全规程》中4.3.2的规定执行。
5.1.2套管、工具的准备5.1.2.1套管到井队后，井队技术人员根据交接单据对套管进行验收，组织对套管进行清洗丝扣、丈量、挑选，用符合标准的通径规进行通内径，将合格套管按下井顺序进行编号，涂匀套管密封脂；将复查不合格的套管涂上明显标记，并与合格套管分开，计算复查准确无误。
5.1.2.2用气通套管内径时，气管线两端固定牢固，防止蹩掉伤人，通径规出口端正面不准站人。
5.1.2.3由技术人员检查验收送井的下套管工具，规格准确、丝扣完好、灵活好用、配件齐全。
5.1.2.4由技术员检查套管下部结构及附件，并组织将下部结构粘胶。
5.1.3设备的准备5.1.3.2 由司钻负责对顶驱系统、刹车系统、防碰天车、钢丝绳、死绳固定器等进行检查和整改。
5.1.3.3由副司钻负责对钻井泵和循环系统、灌泥浆管线、闸门进行检修保养。
5.1.3.4由井架工负责绑牢井架上的钻杆、钻铤，对天车、气动绞车、井架和底座、悬吊滑轮等润滑、固定、连接螺栓和销钉、钢丝绳磨损等情况进行检查保养。
5.1.3.5由内钳工负责对绞车传动系统、绞车固定等进行检查和保养。
5.1.3.6由套管钳工负责对液压套管钳进行检查保养。
5.1.3.7由电器工分别负责对动力设备、传动系统等进行检查保养，确保下套管完井作业期间，设备运转正常。
下套管安全操作规程
下套管安全操作规程下套管是油田钻井作业中的重要步骤，为确保作业安全顺利进行，需要建立起下套管安全操作规程。
一、前置准备1.1 提前准备好下套管及其配件，保证其质量符合要求，避免出现质量问题。
1.2 将套管等设备立即搬运至工作现场，并放置于安全可靠的位置。
1.3 检查作业现场，排除可能产生危险的物品或设备，并熟知通风和作业环境，做到心中有数。
1.4 对下套管所需的操作工具进行清点，确保操作工具所配备齐全，并检查其品种、型号是否符合要求。
1.5 联系现场的安全人员协助，妥善安排好包括应急电源、消防设备在内的安全防护措施。
二、低压清洗2.1 进行低压清洗时，必须先确认液压系统内的压力已调低至最低水平。
在低压清洗过程中，应该注意观察设备是否有异常，随时控制压力，在确保安全作业的前提下，尽可能的提高了清洗效果。
2.2 当完成低压清洗后，因要将液压缸内部污物完全清除，必须再次进行高压清洗，以确保操作安全。
高压清洗结束后进行清洗辅助工作。
三、下套管的加/卸装备3.1 加/卸装备时，应该先确认加装部位是否需要加注润滑脂等材料。
进行加/卸装备操作时，应该注意到设备的运动方向，避免操作不当导致机械损伤和操作人员的伤害。
3.2 在加/卸装备过程中，悬挂所有设备时，必须正确放置，严格按照设备的操作规程进行操作，操作人员必须时刻保持高度的集中和耐心的等待。
四、套管移动4.1 移动套管前，应当做好相关准备工作，如调整机架的尺寸与拧紧各个轴承。
4.2 套管移动时，应根据规程做好相应的支撑工作，防止设备的转动和倾斜，确保操作人员和设备的安全，同时避免损伤机架和设备。
4.3 套管移动时，应保持高度的注意力，随时注意设备的移动方向和速度，如发现设备有异常，应立即停止设备的移动，并重新检查设备的安全性。
五、后期清洗5.1 在操作结束后，必须对设备进行清洗，把操作时遗留下来的碎屑和污垢清除干净。
5.2 在设备清洗完毕后，需要进行仔细的检查，确认设备及其组件是否良好，有无缺陷等问题。
13钻技服—下套管（油管）作业规程（0830定稿）
目录第1章施工前准备作业 (1)第2章起下套管作业 (3)第3章起下油管作业 (21)第4章自动灌浆作业 (23)第5章套管钳修理作业 (26)第1章施工前准备作业1.1 作业准备1.1.1 套管队负责人组织召开班组会，明确任务分工，并将相关安全措施落实到岗位。
1.1.2套管队人员必须穿戴符合标准的劳保用品，车间吊装作业人员的起重作业资格证应在有效期内，带队长应由持有效的司索指挥证指挥，人员熟知任务分工及相关安全措施。
1.1.3 准备φ19.1mm长度2.5m四股绳套1根、φ22.2mm长度2.5m 两股绳套1根，φ9.5mm长度1.2m四股绳套2根，φ10mm长度5m 牵引绳1根。
1.1.4 施工前，司机按照驾驶员岗位HSE巡回检查表检查，吊装工按照吊装工岗位HSE巡回检查表检查，带队长对上井设备进行综合检查。
1.2作业流程设备检查→扭矩仪校验→设备吊装1.3 作业步骤1.3.1设备检查1.3.1.1检查动力站油面不低于油尺下限，检查动力站电源有无破损。
1.3.1.2检查套管钳吊杆和吊环有无损伤，套管钳头是否与所下套管尺寸相符。
1.3.1.3检查卡盘芯上有无杂物，卡盘试运转时，人员观察卡盘运转情况, 异常情况下应断开气源,再进行检查更换,避免将手夹伤。
1.3.1.4检查扭矩仪电源线是否破损，接地线是否齐全，漏电保护器是否灵活可靠，接线盘是否完好。
1.3.2扭矩仪校验1.3.2.1检查扭矩监控仪电源连接线有无破损，检查扭矩监控仪电源输入与外壳之间绝缘电阻应大于或等于20MΩ;线路焊接过程中防止电烙铁烫伤;1.3.2.2 对扭矩监控仪进行振动实验，实验后扭矩监控仪准确度和自控功能，应符合Q/SYBHZ准确度和外观要求。
1.3.3设备吊装作业1.3.3.1在设备货架上装卸套管钳时，司索人员应站在被吊物侧面, 挂好吊钩之后,下到地面指挥起吊。
1.3.3.2 吊装卡盘、动力站时，绳套挂入动力站吊耳内之后,人员离开再起吊，当动力站离开货架20cm时刹车,作业人员观察绳套是否有脱离，防止动力站掉落伤人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下套管安全操作规程
一、对操作者的要求
1.基本了解钳子的构造和性能；
2.熟悉钳子上液压换向手柄和变速气阀手柄的使用；
3.掌握操作顺序和安全要求；
4.熟悉仪表的作用
二、操作顺序
1.安装相应套管尺寸的颚板，注意两件颚板时不同的，钳牙档块应在下方，若装反了钳牙会掉下来；
2.将液压换向阀手柄和变速气阀手柄置于中间位置；
3.启动液压动力站和接通压缩空气；
4.推动或拉动液压换向手柄应能听到液压马达转动声，钳头缺口齿轮不转动；
5.将变速气阀手柄置于高速或低速，推动或拉动液压换向手柄，钳头缺口齿轮正反转灵活；
（注：由于采用气胎离合器，可以在不停车的情况下变速）
三、工作过程
1.将缺口齿轮的缺口与颚板缺口对正。
2.根据工作要求将逆止销杆插入上扣或卸扣孔内，调整刹带的松紧。
3.将缺口齿轮的缺口与壳体缺口对正。
4.拉开安全门将钳子推入套管，关好安全门。
★上扣操作★
1.高档操作：将变速气阀手柄置于高速档位，液压换向阀手柄置于上扣位置，颚板夹紧套管，并带动套管上扣方向高速转动。
同时观察扭矩，当读数达不到需要值时，应换中档或低档。
2.中档或低档操作：将变速气阀手柄置于中档或低档位置，套管慢速转动，同时观察扭矩表，当读数达到需要位置值后，液压换向阀手柄置于中间位置。
3.将液压换向阀手柄置于卸扣位置，根据熟练程度和缺口齿轮位置，操作者可选中档或低档，颚板松开，齿轮按卸扣方向转动到与壳体缺口对正后，将液压阀手柄置于中间位置。
4.打开安全门，将钳子退出套管，即可完成一次上扣工作。
★卸扣操作★
1.中档或低档操作:将变速气阀手柄置于中档或低档位置，液压换向阀手柄置于卸扣位置，套管按卸扣方向慢速转动。
2.高档操作：当套管转动一个角度后，高档就能转动时，将换向气阀置于高速档，套管按卸扣方向高速转动。
3.螺纹卸完后，根据熟练程度和缺口齿轮位置，操作者可选择变速气阀手柄位置。
液压换向阀手柄推向上扣位置，缺口齿轮与壳体缺口对正后，将液压换向阀手柄置于中间位置。
4.打开安全门，将钳子退出套管，即完成一次卸扣工作。
四、注意事项
1.拆装颚板时，一定要将动力站关闭以免发生意外。
2.颚板安装时，注意左右颚板的不同处，钳牙档块必须处于下方，以保证钳牙在工作时才不会脱落。
3.安全门一定要关闭后，方可转动缺口齿轮，以免操作者手或其他部位进入缺口造成伤害。
4.要随时检查吊绳和尾绳的安全可靠性。
5.当液压站溢流阀调压手柄调到18MP后要锁死。
