屈服强度概述
40gr屈服强度

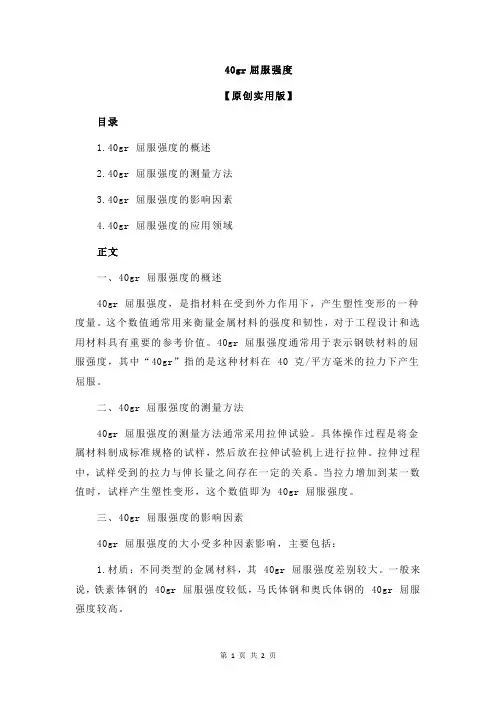

40gr屈服强度【原创实用版】目录1.40gr 屈服强度的概述2.40gr 屈服强度的测量方法3.40gr 屈服强度的影响因素4.40gr 屈服强度的应用领域正文一、40gr 屈服强度的概述40gr 屈服强度，是指材料在受到外力作用下，产生塑性变形的一种度量。
这个数值通常用来衡量金属材料的强度和韧性，对于工程设计和选用材料具有重要的参考价值。
40gr 屈服强度通常用于表示钢铁材料的屈服强度，其中“40gr”指的是这种材料在 40 克/平方毫米的拉力下产生屈服。
二、40gr 屈服强度的测量方法40gr 屈服强度的测量方法通常采用拉伸试验。
具体操作过程是将金属材料制成标准规格的试样，然后放在拉伸试验机上进行拉伸。
拉伸过程中，试样受到的拉力与伸长量之间存在一定的关系。
当拉力增加到某一数值时，试样产生塑性变形，这个数值即为 40gr 屈服强度。
三、40gr 屈服强度的影响因素40gr 屈服强度的大小受多种因素影响，主要包括：1.材质：不同类型的金属材料，其 40gr 屈服强度差别较大。
一般来说，铁素体钢的 40gr 屈服强度较低，马氏体钢和奥氏体钢的 40gr 屈服强度较高。
2.成分：金属材料中的化学成分对其 40gr 屈服强度有显著影响。
例如，碳、硅、锰、铬等元素都会影响钢铁的 40gr 屈服强度。
3.加工工艺：金属材料的加工工艺也会影响 40gr 屈服强度。
例如，热处理、冷轧、热轧等工艺对钢铁的 40gr 屈服强度有不同程度的影响。
四、40gr 屈服强度的应用领域40gr 屈服强度在许多领域都有广泛的应用，如建筑、汽车、船舶、石油化工等。
在选择材料时，工程师需要根据实际应用场景的需求，综合考虑材料的 40gr 屈服强度、强度、韧性等因素，以确保材料的性能满足设计要求。
综上所述，40gr 屈服强度是衡量金属材料强度和韧性的重要指标，其大小受材质、成分和加工工艺等多种因素影响。
材料的屈服强度

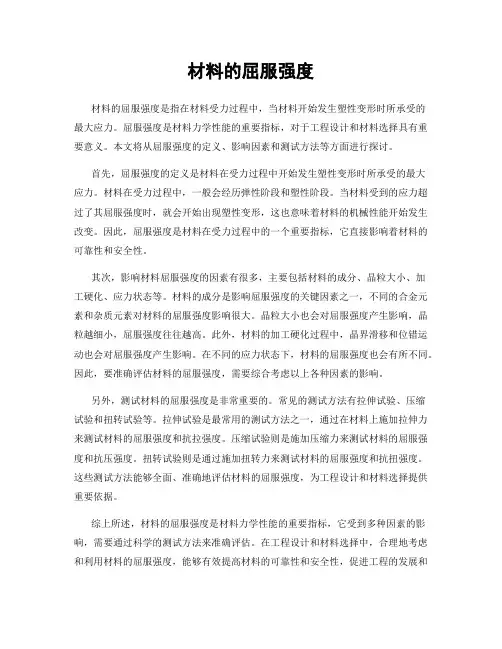

材料的屈服强度材料的屈服强度是指在材料受力过程中，当材料开始发生塑性变形时所承受的最大应力。
屈服强度是材料力学性能的重要指标，对于工程设计和材料选择具有重要意义。
本文将从屈服强度的定义、影响因素和测试方法等方面进行探讨。
首先，屈服强度的定义是材料在受力过程中开始发生塑性变形时所承受的最大应力。
材料在受力过程中，一般会经历弹性阶段和塑性阶段。
当材料受到的应力超过了其屈服强度时，就会开始出现塑性变形，这也意味着材料的机械性能开始发生改变。
因此，屈服强度是材料在受力过程中的一个重要指标，它直接影响着材料的可靠性和安全性。
其次，影响材料屈服强度的因素有很多，主要包括材料的成分、晶粒大小、加工硬化、应力状态等。
材料的成分是影响屈服强度的关键因素之一，不同的合金元素和杂质元素对材料的屈服强度影响很大。
晶粒大小也会对屈服强度产生影响，晶粒越细小，屈服强度往往越高。
此外，材料的加工硬化过程中，晶界滑移和位错运动也会对屈服强度产生影响。
在不同的应力状态下，材料的屈服强度也会有所不同。
因此，要准确评估材料的屈服强度，需要综合考虑以上各种因素的影响。
另外，测试材料的屈服强度是非常重要的。
常见的测试方法有拉伸试验、压缩试验和扭转试验等。
拉伸试验是最常用的测试方法之一，通过在材料上施加拉伸力来测试材料的屈服强度和抗拉强度。
压缩试验则是施加压缩力来测试材料的屈服强度和抗压强度。
扭转试验则是通过施加扭转力来测试材料的屈服强度和抗扭强度。
这些测试方法能够全面、准确地评估材料的屈服强度，为工程设计和材料选择提供重要依据。
综上所述，材料的屈服强度是材料力学性能的重要指标，它受到多种因素的影响，需要通过科学的测试方法来准确评估。
在工程设计和材料选择中，合理地考虑和利用材料的屈服强度，能够有效提高材料的可靠性和安全性，促进工程的发展和进步。
因此，对于材料的屈服强度，我们应该深入理解其定义、影响因素和测试方法，从而更好地应用于实际工程中。
b19屈服强度

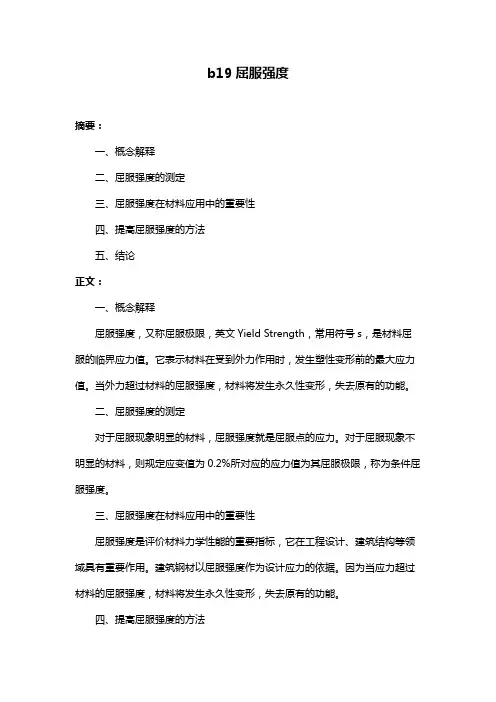

b19屈服强度
摘要：
一、概念解释
二、屈服强度的测定
三、屈服强度在材料应用中的重要性
四、提高屈服强度的方法
五、结论
正文：
一、概念解释
屈服强度，又称屈服极限，英文Yield Strength，常用符号s，是材料屈服的临界应力值。
它表示材料在受到外力作用时，发生塑性变形前的最大应力值。
当外力超过材料的屈服强度，材料将发生永久性变形，失去原有的功能。
二、屈服强度的测定
对于屈服现象明显的材料，屈服强度就是屈服点的应力。
对于屈服现象不明显的材料，则规定应变值为0.2%所对应的应力值为其屈服极限，称为条件屈服强度。
三、屈服强度在材料应用中的重要性
屈服强度是评价材料力学性能的重要指标，它在工程设计、建筑结构等领域具有重要作用。
建筑钢材以屈服强度作为设计应力的依据。
因为当应力超过材料的屈服强度，材料将发生永久性变形，失去原有的功能。
四、提高屈服强度的方法
提高屈服强度的方法主要有：合金元素调控、热处理控制、微观组织调控等。
通过这些方法，可以提高材料的屈服强度，从而提高其使用寿命和性能。
五、结论
总之，屈服强度是材料的重要性能指标，它在材料的研发、设计和应用中起着关键作用。
了解屈服强度的概念、测定方法和应用，对于材料科学和工程领域的研究人员具有很大的实际意义。
屈服强度文档
屈服强度什么是屈服强度屈服强度是材料在受外部力作用下开始发生塑性变形的最大应力。
当材料受到超过其屈服强度的应力时，原先的弹性变形会发生塑性变形。
测量方法1. 压缩试验在压缩试验中，材料在垂直于试样轴向施加一定的压应力。
通过测量试样的应变-应力曲线，可以确定试样的屈服强度。
2. 拉伸试验在拉伸试验中，材料在轴向施加拉应力，通过测量试样的引伸-应力曲线，可以确定试样的屈服强度。
3. 弯曲试验在弯曲试验中，材料在施加弯曲应力后出现塑性变形。
通过测量试样在加载和卸载阶段的应力-应变曲线，可以确定试样的屈服强度。
影响屈服强度的因素1. 材料的组成材料的组成是影响屈服强度的重要因素之一。
一般来说，材料的纯度越高，屈服强度越高。
2. 晶粒结构晶粒结构也对材料的屈服强度有重要影响。
晶粒越小，屈服强度越高。
3. 热处理热处理可以改变材料的晶粒结构和组织状态，从而对屈服强度产生影响。
常见的热处理方法包括退火、正火、淬火等。
4. 外部应力外部应力是直接影响材料屈服强度的因素之一。
当外部应力超过材料的屈服强度时，材料会发生塑性变形。
应用领域屈服强度是一个重要的材料力学性能指标，广泛应用于石油、航空航天、汽车制造、建筑等领域。
在这些领域中，我们需要材料能够承受一定的应力而不发生严重的变形或破损，因此，屈服强度成为评价材料可靠性和使用寿命的重要指标。
结论屈服强度是材料在受外部力作用下开始发生塑性变形的最大应力。
它可以通过压缩试验、拉伸试验和弯曲试验等方法进行测量。
影响屈服强度的因素包括材料的组成、晶粒结构、热处理和外部应力等。
屈服强度在许多领域中都有重要应用，评价材料可靠性和使用寿命的重要指标之一。
屈服强度经验公式_概述说明以及解释

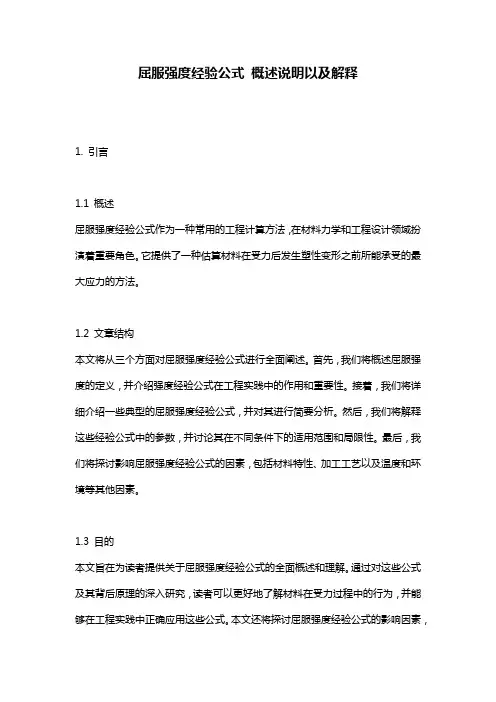

屈服强度经验公式概述说明以及解释1. 引言1.1 概述屈服强度经验公式作为一种常用的工程计算方法，在材料力学和工程设计领域扮演着重要角色。
它提供了一种估算材料在受力后发生塑性变形之前所能承受的最大应力的方法。
1.2 文章结构本文将从三个方面对屈服强度经验公式进行全面阐述。
首先，我们将概述屈服强度的定义，并介绍强度经验公式在工程实践中的作用和重要性。
接着，我们将详细介绍一些典型的屈服强度经验公式，并对其进行简要分析。
然后，我们将解释这些经验公式中的参数，并讨论其在不同条件下的适用范围和局限性。
最后，我们将探讨影响屈服强度经验公式的因素，包括材料特性、加工工艺以及温度和环境等其他因素。
1.3 目的本文旨在为读者提供关于屈服强度经验公式的全面概述和理解。
通过对这些公式及其背后原理的深入研究，读者可以更好地了解材料在受力过程中的行为，并能够在工程实践中正确应用这些公式。
本文还将探讨屈服强度经验公式的影响因素，为进一步研究和应用提供思路。
最终，我们希望读者通过阅读本文可以获得对屈服强度经验公式的综合认识，并为未来的研究和设计工作提供指导和启示。
以上是“1. 引言”部分的内容，详细、清晰地描述了文章的概述、结构以及目的。
2. 屈服强度经验公式概述2.1 屈服强度的定义屈服强度是指材料在受力作用下开始发生塑性变形并不可逆转时所承受的最大应力。
在工程领域中，屈服强度是材料设计和使用过程中重要的参考参数。
2.2 强度经验公式的作用与重要性强度经验公式是通过对大量试验数据进行统计和分析得出的一种近似描述材料屈服强度与其它因素关系的数学表达式。
这些公式可以帮助工程师和科研人员在设计与分析过程中快速预估材料的屈服强度，减少试验成本和时间，提高工作效率。
因此，掌握和理解常见的屈服强度经验公式对于材料研究、产品开发以及结构设计都具有重要意义。
2.3 典型的屈服强度经验公式介绍在工程实践中，涉及到各种材料类型和应用领域，在不同条件下可能会使用不同形式的强度经验公式。
钎料屈服强度-概述说明以及解释
钎料屈服强度-概述说明以及解释1.引言1.1 概述钎料屈服强度是指钎料在受力情况下发生屈服的能力。
钎料是一种常用于连接或修复材料的材料，具有良好的延展性和强度。
在工程应用中，钎料的屈服强度是评估其承载能力和使用可靠性的重要指标。
钎料的屈服强度受多种因素的影响。
首先，材料的组成和性质会直接影响其屈服强度。
不同类型的钎料材料具有不同的成分和微观结构，因此其屈服强度也会有所不同。
其次，加工工艺和热处理过程也对钎料的屈服强度产生影响。
适当的加工和热处理能够改善钎料的结晶状态和力学性能，提高其屈服强度。
此外，外界环境条件以及使用过程中的应力和温度变化也会对钎料的屈服强度产生影响。
为了评估钎料的屈服强度，需要进行相应的测试方法。
常见的测试方法包括拉伸试验、压缩试验、屈曲试验等。
这些测试方法可以通过施加不同的加载方式和测试条件来模拟实际使用中的力学环境，从而准确评估钎料的屈服强度。
总之，钎料的屈服强度是一个重要的材料性能参数，对于工程应用具有重要意义。
了解影响钎料屈服强度的因素以及相应的测试方法，可以为钎料的选用和使用提供科学依据。
未来的研究应该进一步深入探究钎料屈服强度与微观结构、加工工艺以及外界环境之间的关系，并寻求提高钎料屈服强度的新方法和新领域。
文章结构部分的内容如下：1.2 文章结构本篇文章共分为三个主要部分：引言、正文和结论。
引言部分旨在概括性地介绍了本文的主题——钎料屈服强度，并对文章的结构和目的进行了介绍。
正文部分是本文的核心部分，主要分为三个小节。
第一个小节（2.1）将对钎料的定义和分类进行阐述，以便读者对该材料有一个基本的认识。
第二个小节（2.2）将详细探讨影响钎料屈服强度的因素，这将涉及到材料的成分、处理方式、温度和环境等方面的内容。
最后一个小节（2.3）则将介绍钎料屈服强度的测试方法，包括常用的拉伸试验和硬度测试等方法。
结论部分将对钎料屈服强度的意义进行总结，同时对影响钎料屈服强度的主要因素进行归纳和总结。
热成型钢的屈服强度
热成型钢的屈服强度引言热成型钢是一种通过加热钢材至高温状态后进行塑性变形的工艺。
相比于冷成型，热成型能够有效地改善钢材的塑性和可变形性，从而得到更高质量的成品。
在热成型过程中，屈服强度是一个重要的参数，它描述了材料在受力下开始产生塑性变形的能力。
本文将深入探讨热成型钢的屈服强度及其影响因素。
1. 屈服强度概述屈服强度是指材料在受到外力作用下开始发生塑性变形时所承受的最大应力。
它是描述材料抵抗塑性变形能力的重要参数之一，通常用屈服点或0.2%偏差法来确定。
对于热成型钢来说，由于其经过高温处理后具有较好的可塑性和可变形性，其屈服强度相对较低。
2. 影响因素2.1 温度温度是影响热成型钢屈服强度的重要因素之一。
随着温度的升高，钢材的屈服强度会逐渐降低。
这是因为高温下钢材的晶格结构变得更加松散，原子之间的结合力减弱，从而使其更容易发生塑性变形。
2.2 成分热成型钢的成分也会对屈服强度产生影响。
通常情况下，含碳量较低的钢材具有较低的屈服强度。
此外，添加合适比例的合金元素（如铬、镍等）可以显著提高热成型钢的屈服强度。
这是因为合金元素能够改变钢材的晶体结构和化学成分，从而增加其强度和硬度。
2.3 热处理热处理是指通过加热和冷却过程来改变材料的组织结构和性能。
在热成型过程中，适当的热处理可以显著提高热成型钢的屈服强度。
常见的热处理方法包括正火、淬火和回火等。
通过精确控制热处理参数，可以使钢材达到理想的组织结构和力学性能。
3. 应用领域热成型钢的屈服强度决定了其在各个领域的应用范围。
一般来说，屈服强度较高的热成型钢适用于承受较大载荷和压力的场合，如汽车制造、航空航天和机械制造等。
而屈服强度较低的热成型钢则更适合用于一些对材料韧性和可塑性要求较高的场合，如建筑结构和家具制造等。
4. 结论热成型钢的屈服强度是描述其塑性变形能力的重要参数，受到多种因素的影响。
温度、成分和热处理是影响屈服强度的关键因素。
在实际应用中，根据具体需求选择合适屈服强度的热成型钢材料非常重要。
什么是屈服强度
屈服强度汉语拼音：qu fu qiang du屈服强度英文名称：yield strength简单来说材料开始产生宏观塑性变形时的应力叫屈服强度。
屈服强度概述yield strength，又称为屈服极限，常用符号δs，是材料屈服的临界应力值。
（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，与应力-应变的直线关系的极限偏差达到规定值（通常为0.2%的原始标距）时的应力。
通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。
因为在应力超过材料屈服极限后产生颈缩，应变增大，使材料破坏，不能正常使用。
当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。
当应力达到B点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。
这一阶段的最大、最小应力分别称为上屈服点和下屈服点。
由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(ReL或Rp0.2)。
有些钢材(如高碳钢)无明显的屈服现象，通常以发生微量的塑性变形(0.2%)时的应力作为该钢材的屈服强度，称为条件屈服强度（yield strength）。
首先解释一下材料受力变形。
材料的变形分为弹性变形（外力撤销后可以恢复原来形状）和塑性变形（外力撤销后不能恢复原来形状，形状发生变化，伸长或缩短）建筑钢材以屈服强度作为设计应力的依据。
所谓屈服，是指达到一定的变形应力之后，金属开始从弹性状态非均匀的向弹-塑性状态过渡，它标志着宏观塑性变形的开始。
屈服强度标准建设工程上常用的屈服标准有三种：1、比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp表示，超过σp时即认为材料开始屈服。
2、弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。
国际上通常以Rel表示。
应力超过Rel时即认为材料开始屈服。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屈服强度概述
屈服强度是材料开始发生明显塑性变形时的最低应力值。
1.概念解释
屈服强度：是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。
对于无明显屈服的金属材料，规定以产生0.2%残余变形的应力值为其屈服极限，称为条件屈服极限或屈服强度。
大于此极限的外力作用，将会使零件永久失效，无法恢复。
如低碳钢的屈服极限为207MPa，当大于此极限的外力作用之下，零件将会产生永久变形，小于这个的，零件还会恢复原来的样子。
（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；
（2）对于屈服现象不明显的材料，和应力-应变的直线关系的极限偏差达到规定值（通常为0.2%的原始标距）时的应力。
通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。
因为在应力超过材料屈服极限后产生颈缩，应变增大，使材料破坏，不能正常使用。
当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。
当应力达到B点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。
这一阶段的最大、最小应力分别称为上屈服点和下屈服点。
由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(ReL或Rp0.2)。
有些钢材(如高碳钢)无明显的屈服现象，通常以发生微量的塑性变形(0.2%)时的应力作为该钢材的屈服强度，称为条件屈服强度。
首先解释一下材料受力变形。
材料的变形分为弹性变形（外力撤销后可以恢复原来形状）和塑性变形（外力撤销后不能恢复原来形状，形状发生变化，伸长或缩短）。
建筑钢材以屈服强度作为设计应力的依据。
2.屈服极限，常用符号δs，是材料屈服的临界应力值。
（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；
（2）对于屈服现象不明显的材料，和应力-应变的直线关系的极限偏差达到规定值（通常为材料发生0.2%延伸率）时的应力。
通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。
因为在应力超过材料屈服极限后产生塑性变形，应变增大，使材料失效，不能正常使用。
当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。
当应力达到B点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。
这一阶段的最大、最小应力分别称为下屈服点和上屈服点。
由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(ReL或Rp0.2)。
a．屈服点yield point（σs）
试样在试验过程中力不增加（保持恒定）仍能继续伸长（变形）
时的应力。
b．上屈服点upper yield point（σsu）
试样发生屈服而力首次下降前的最大应力。
c．下屈服点lower yield point（σsL）
当不计初始瞬时效应时屈服阶段中的最小应力。
有些钢材(如高碳钢)无明显的屈服现象，通常以发生微量的塑性变形(0.2%)时的应力作为该钢材的屈服强度，称为条件屈服强度。
首先解释一下材料受力变形。
材料的变形分为弹性变形（外力撤销后可以恢复原来形状）和塑性变形（外力撤销后不能恢复原来形状，形状发生变化，伸长或缩短）
建筑钢材以屈服强度作为设计应力的依据。
所谓屈服，是指达到一定的变形应力之后，金属开始从弹性状态非均匀的向弹-塑性状态过渡，它标志着宏观塑性变形的开始。
3.屈服强度的类型
（1）：银文屈服：银纹现象和应力发白。
（2）：剪切屈服。
屈服强度测定
无明显屈服现象的金属材料需测量其规定非比例延伸强度或规定残余伸长应力，而有明显屈服现象的金属材料，则可以测量其屈服强度、上屈服强度、下屈服强度。
一般而言，只测定下屈服强度。
通常测定上屈服强度及下屈服强度的方法有两种：图示法和指针法。
3.1图示法
试验时用自动记录装置绘制力-夹头位移图。
要求力轴比例为每mm所代表的应力一般小于10N/mm2，曲线至少要绘制到屈服阶段结束点。
在曲线上确定屈服平台恒定的力Fe、屈服阶段中力首次下降前的最大力Feh或者不到初始瞬时效应的最小力FeL。
屈服强度、上屈服强度、下屈服强度可以按以下公式来计算：
屈服强度计算公式：Re=Fe/So；Fe为屈服时的恒定力。
上屈服强度计算公式：Reh=Feh/So；Feh为屈服阶段中力首次下降前的最大力。
下屈服强度计算公式：ReL=FeL/So；FeL为不到初始瞬时效应的最小力FeL。
3.2指针法
试验时，当测力度盘的指针首次停止转动的恒定力或者指针首次回转前的最大力或者不到初始瞬时效应的最小力，分别对应着屈服强度、上屈服强度、下屈服强度。
[2]
4.屈服强度标准
建设工程上常用的屈服标准有三种：
4.1比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp表示，超过σp时即认为材料开始屈服。
4.2弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。
国际上通常以ReL表示。
应力超过ReL时即认为材料开始屈服。
4.3屈服强度以规定发生一定的残留变形为标准，如通常以0.2%
残留变形的应力作为屈服强度，符号为Rp0.2。
5.屈服强度的影响因素
影响屈服强度的内在因素有：结合键、组织、结构、原子本性。
如将金属的屈服强度和陶瓷、高分子材料比较可看出结合键的影响是根本性的。
从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：
(1)固溶强化；
(2)形变强化；
(3)沉淀强化和弥散强化；
(4)晶界和亚晶强化。
沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。
在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。
影响屈服强度的外在因素有：温度、应变速率、应力状态。
随着温度的降低和应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。
应力状态的影响也很重要。
虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。
我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。
6.工程意义
6.1传统的强度设计方法，对塑性材料，以屈服强度为标准，规定许用应力[σ]=σys/n，安全系数n因场合不同可从1.1到2或更
大，对脆性材料，以抗拉强度为标准，规定许用应力[σ]=σb/n，安全系数n一般取6。
6.2需要注意的是，按照传统的强度设计方法，必然会导致片面追求材料的高屈服强度，但是随着材料屈服强度的提高，材料的抗脆断强度在降低，材料的脆断危险性增加了。
6.3屈服强度不仅有直接的使用意义，在工程上也是材料的某些力学行为和工艺性能的大致度量。
例如材料屈服强度增高，对应力腐蚀和氢脆就敏感；材料屈服强度低，冷加工成型性能和焊接性能就好等等。
因此，屈服强度是材料性能中不可缺少的重要指标。
