归纳CAD图形编辑命令.ppt
合集下载
第三章-CAD二维修改(编辑)命令精品PPT课件
小结
绘制直线对象，如绘制线段（l）、射线(ray)、构造线(xl) 绘制矩形(rec)和等边多边形 (pol) 绘制曲线对象，如绘制圆(c)、圆环(donut)、圆弧(arc)、椭 圆及椭圆弧 (el) 设置点(po)、点样式(ddptype\pdmode\pdsize)、定数等分 (div)、定距等分 (me) 面域(reg)、布尔运算（uni\int\su） 图案填充(bh) fill 绘制多段线 (pl)、编辑多段线 (pe) 绘制样条曲线(spl)、编辑样条曲线 绘制多线(ml)、定义多线样式(mlstyle)、编辑多线（mledit）
的形状由十字光标变为拾取框。 2.快速选择 调用QSELECT命令后，打开“快速选择”对话框，利用该对话框可以
根据用户指定的过滤标准快速创建选择集。“快速选择”对话框如下 图所示。 执行方式: 命令行：QSELECT 菜单：工具→快速选择 右键快捷菜单：快速选择
操作步骤:
执行上述命令后，系统打开“快速选择”对话框。在该对话框中可以 选择符合条件的对象或对象组。
命令: PASTECLIP↙
执行上述命令后，保存在剪切板上的实体粘贴到当前图形中。
2.复制链接对象 （1）执行方式 命令行：COPYLINK 菜单：编辑→复制链接 （2）操作步骤
命令：COPYLINK
对象链接和嵌入的操作过程与用剪贴板粘贴的操作类似，但其内部运 行机制却有很大的差异。链接对象及其创建应用程序始终保持联系。
“快速选择”对话框
“特性”选项板
3.构造对象组
对象组与选择集并没有本质的区别，当我们把若干个对象定义为选择 集并想让他们在以后的操作中始终作为一个整体时，为了简捷，可以 给这个选择集命名，保存起来，这个命名了的对象选择集就是对象组 。
绘制直线对象，如绘制线段（l）、射线(ray)、构造线(xl) 绘制矩形(rec)和等边多边形 (pol) 绘制曲线对象，如绘制圆(c)、圆环(donut)、圆弧(arc)、椭 圆及椭圆弧 (el) 设置点(po)、点样式(ddptype\pdmode\pdsize)、定数等分 (div)、定距等分 (me) 面域(reg)、布尔运算（uni\int\su） 图案填充(bh) fill 绘制多段线 (pl)、编辑多段线 (pe) 绘制样条曲线(spl)、编辑样条曲线 绘制多线(ml)、定义多线样式(mlstyle)、编辑多线（mledit）
的形状由十字光标变为拾取框。 2.快速选择 调用QSELECT命令后，打开“快速选择”对话框，利用该对话框可以
根据用户指定的过滤标准快速创建选择集。“快速选择”对话框如下 图所示。 执行方式: 命令行：QSELECT 菜单：工具→快速选择 右键快捷菜单：快速选择
操作步骤:
执行上述命令后，系统打开“快速选择”对话框。在该对话框中可以 选择符合条件的对象或对象组。
命令: PASTECLIP↙
执行上述命令后，保存在剪切板上的实体粘贴到当前图形中。
2.复制链接对象 （1）执行方式 命令行：COPYLINK 菜单：编辑→复制链接 （2）操作步骤
命令：COPYLINK
对象链接和嵌入的操作过程与用剪贴板粘贴的操作类似，但其内部运 行机制却有很大的差异。链接对象及其创建应用程序始终保持联系。
“快速选择”对话框
“特性”选项板
3.构造对象组
对象组与选择集并没有本质的区别，当我们把若干个对象定义为选择 集并想让他们在以后的操作中始终作为一个整体时，为了简捷，可以 给这个选择集命名，保存起来，这个命名了的对象选择集就是对象组 。
AutoCAD 基本编辑命令.ppt
常用的选择对象的方法有：
点选及多重点选、W窗口方式、C交叉窗口方式、 任意多边形WP（CP）选择对象、画折线选择对象F、 全部（ALL）方式、移出（R）方法、加入（ADD）方式、 撤消（U）方式、等。
⑴、用拾取框选择单个实体
执行某个编辑命令，要求选择编辑对象，十字光标被一个 小正方形拾取框所取代。最简单的办法是用拾取框直接点 取对象，选择目标后，组成实体的边界轮廓线由原先的实 线变成虚线，明显地和未选择的实体区分开来。 注意：利用拾取框一般地说只可选择单个实体。
选择模式及夹点大小的设置
打开【工具】/ 【选项】，或者在 状态栏任一位置右 键，打开快捷菜单 中的【选项】，打 开【选项】对话框， 进行选择模式及夹 点大小的设置。
●创建选择集模式：
▲先选择后执行：首先选择要进行编辑的实体目标，然后再执行 小正方形，称之为“夹持点”。
⑷、栏选方式(Fence)：
在“选择对象”提示语句后输入F，可执行此命令。此时就像 绘制直线一样，左键单击一点，然后移动鼠标至第二点，单击， 该折线穿越的所有对象将被选中，而且各段折线可以相交。
⑸、全选方式（All）
在“选择对象”提示语句后输入 ALL，可执行此命令,它用于 快速选取屏幕上的所有对象包括处于冻结或锁定图层中的对 象。
⑵、窗口方式和交叉方式
矩形选择框方式来选择多个实体。矩形选择框方式又包括 窗口方式和交叉方式，两者既有联系又有区别。
▲ Window 方 式 ： 在 “选择对象”提示下， 单击鼠标选择第一对角 点，从左向右移动鼠标 至适当位置，再单击鼠 标，即可看到绘图区内 出现一个实线的矩形。 只有全部被包含在该选 择框中的实体目标才被 选中。
命令执行方式
技巧：使用属性拷贝命 令时选择目标管理实体 时，可以用窗选或交选 择方式，但选择作为属 性源的实体，只需采用 拾取方式。
CAD 基本绘图命令 PPT
如图3.6所示。 （2）Scale（比例）：可改变多线的比例。 （3）Style（样式）：可以通过输入多线样式的名称来指 Nhomakorabea多线的样式。
起点
上
零
下
图3.6 多线对正的三种方式
4．创建多线样式 用户单击菜单 格式多线样式或在命令行输入 MLSTYLE 命令均可打开多线样式对话框。
5．多线编辑 在命令行输入MLEDIT命令,对话框中提供了4列 工具，分别为十字交线、T形交线、角形交线、 切断交线。
3.2.1 LINE（直线）
1．输入命令的方法 下拉菜单：绘图线。 工具栏：单击 绘图工具栏中的 命令行：输入LINE并回车。
2．命令提示窗口 Command：LINE↙
工具按钮。
3．选项说明 （1）Undo：取消上一步操作。 （2）Close：与起点连接形成封闭图形。 4．绘图练习（如图3.3所示）
3．选项说明 （1）Pen：控制抬笔或落笔。 （2）eXit：结束Sketch命令。 （3）Quit：结束Sketch命令。 （4）Record：记录所画的图形，但不退出Sketch命令。 （5）Connect：以上一次所画图形的终点为起点继续徒手
3.2.5 POLYLINE（多段线）
1．输入命令的方法 l 下拉菜单：单击绘图多段线。 l 工具栏：单击绘图工具栏中的 工具按钮。 l 命令行：输入PLINE并回车。 2．命令行提示 Command：PLINE↙
3．选项说明 （1）Arc（圆弧）：从直线多段线切换到画弧多义线并显
示一些提示选项。
2．用户坐标系 用户需要修改坐标系的原点和方向，AutoCAD提 供了可变的用户坐标系以方便用户绘图。在默认 情况下，用户坐标系和世界坐标系是相重合的， 用户也可以在绘图过程中根据需要来定义UCS。
起点
上
零
下
图3.6 多线对正的三种方式
4．创建多线样式 用户单击菜单 格式多线样式或在命令行输入 MLSTYLE 命令均可打开多线样式对话框。
5．多线编辑 在命令行输入MLEDIT命令,对话框中提供了4列 工具，分别为十字交线、T形交线、角形交线、 切断交线。
3.2.1 LINE（直线）
1．输入命令的方法 下拉菜单：绘图线。 工具栏：单击 绘图工具栏中的 命令行：输入LINE并回车。
2．命令提示窗口 Command：LINE↙
工具按钮。
3．选项说明 （1）Undo：取消上一步操作。 （2）Close：与起点连接形成封闭图形。 4．绘图练习（如图3.3所示）
3．选项说明 （1）Pen：控制抬笔或落笔。 （2）eXit：结束Sketch命令。 （3）Quit：结束Sketch命令。 （4）Record：记录所画的图形，但不退出Sketch命令。 （5）Connect：以上一次所画图形的终点为起点继续徒手
3.2.5 POLYLINE（多段线）
1．输入命令的方法 l 下拉菜单：单击绘图多段线。 l 工具栏：单击绘图工具栏中的 工具按钮。 l 命令行：输入PLINE并回车。 2．命令行提示 Command：PLINE↙
3．选项说明 （1）Arc（圆弧）：从直线多段线切换到画弧多义线并显
示一些提示选项。
2．用户坐标系 用户需要修改坐标系的原点和方向，AutoCAD提 供了可变的用户坐标系以方便用户绘图。在默认 情况下，用户坐标系和世界坐标系是相重合的， 用户也可以在绘图过程中根据需要来定义UCS。
《CAD绘图软件基本操作培训》ppt课件(图文)
• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框 来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则 图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始 点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片 文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用 工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查 询功能（aa），按照命令提示操作“加模式（A）”。
2、创建面域
由某些对象围成的封闭区域（圆、椭圆、封闭的二维多段线和封闭的样 条曲线等）都可以转化为面域。
选择“绘图”|“面域”命令(REGION)，按照命令提示操作，选择一个 或多个用于转换为面域的封闭图形，按下回车/空格后即可将它们转换为面域。
第三章 CAD基本编辑命令讲解
九.缩放对象
使用SCALE命令可以将对象按指定的比例因子相对于基点放大或缩小， 使用此命令时可以用下面两种方式缩放对象。
（1）选择缩放对象的基点，然后输入缩放比例因子。在缩放图形的 过程中，缩放基点在屏幕上的位置将保持不变，它周围的图元将以 此点为中心按给定的比例放大或缩小。
（2）输入一个数值或拾取两点来指定一个参考长度（第一个数值）， 然后再输入新的数值或拾取另外一点（第二个数值），系统将计算 两个数值的比率并以此比率作为缩放比例因子。当用户想将某一对 象放大到特定尺寸时，就可以使用这种方法。

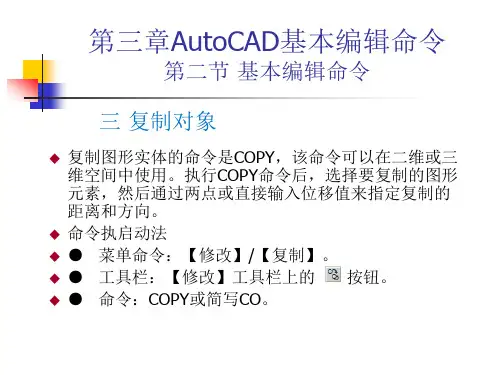

第三章AutoCAD基本编辑命令
第二节 基本编辑命令
三 复制对象
复制图形实体的命令是COPY，该命令可以在二维或三 维空间中使用。执行COPY命令后，选择要复制的图形 元素，然后通过两点或直接输入位移值来指定复制的 距离和方向。
命令执启动法 ● 菜单命令：【修改】/【复制】。 ● 工具栏：【修改】工具栏上的 按钮。 ● 命令：COPY或简写CO。
命令启动方法
●
菜单命令：【修改】/【缩放】。
●
工具栏：【修改】工具栏上的 按钮。
●
命令：SCALE或简写SC。
十一 延伸及修剪对象
1．延伸线条 利用EXTEND命令可以将线段、曲线等对象延伸到一个边 界对象上，使其与边界对象相交。有时边界对象可能是 隐含边界，即延伸对象而形成的边界，这时对象延伸后 并不与实体直接相交，而是与边界的隐含部分（延长线） 相交。 命令启动方法 ● 菜单命令：【修改】/【延伸】。 ● 工具栏：【修改】工具栏上的 按钮。 ● 命令：EXTEND或简写EX。
四、镜像对象
对于对称图形来说，用户只需绘制出图形的一半，另 一半即可由MIRROR命令镜像出来。操作时，先告诉系 统要对哪些对象进行镜像，然后再指定镜像线位置即 可。
CAD编辑类命令ppt课件
〖功能〗将图形按指定的方向和角度拉 长或缩短
〖命令〗STRETCH 或S
.
拉伸工具可以将选择的对象拉长或缩短一段距离。
.
1、启动命令: _stretch 2、“以交叉窗口或交叉多边形选择要拉伸的对象...” C 3、“指定第一个角点:”…“ 指定对角点:”拾取对象 4、“指定基点或 [位移(D)] <位移>:”选取基点 “指定第二个点或 <使用第一个点作为位移>: ” @100<0
第五章 编辑类的命令
.
对象选择方式
单选：鼠标左键单击：直接选择一个对象。 窗选：
①全选（W窗口） 先确定窗口左上角点，然后确定窗口右下角
被窗口包围的图形被选中。 ②框选（C窗口） 先确定窗口右下角点，然后确定窗口左上角
被窗口穿过的图形被选中。
.
对象选择方式
这两种方式是普通方式； L：选择最近一个生成的对象； P：选择前一次编辑或修改过的一个或
.
（2）方式二
.
命令提示：
复制（C）：可在旋转图形的同时，对 图形进行复制操作，。
参照（R）：以参照方式旋转图形，需 要依次指定参照方向的角度值和相对于 参照方向的角度值。
.
注意：
有些图形编辑命令，如删除、复制、移 动等，在使用时可以先选择对象再执行 命令，也可以先执行命令再根据提示选 择对象。
.
注意：
（1）若断开的对象是圆，则AutoCAD 将按逆时针方向删除圆上第一个打断点 到第二个打断点之间的部分，从而将圆 转换成圆弧。
（2）使用"打断于点"按钮时，可以将图 形打断于一点，打断后的图形从表面上 看并未打断。
.
Jion（合并）命令
〖功能〗将对象合并，并形成整体。 〖命令〗Jion 或J 操作：输入命令Jion或J
〖命令〗STRETCH 或S
.
拉伸工具可以将选择的对象拉长或缩短一段距离。
.
1、启动命令: _stretch 2、“以交叉窗口或交叉多边形选择要拉伸的对象...” C 3、“指定第一个角点:”…“ 指定对角点:”拾取对象 4、“指定基点或 [位移(D)] <位移>:”选取基点 “指定第二个点或 <使用第一个点作为位移>: ” @100<0
第五章 编辑类的命令
.
对象选择方式
单选：鼠标左键单击：直接选择一个对象。 窗选：
①全选（W窗口） 先确定窗口左上角点，然后确定窗口右下角
被窗口包围的图形被选中。 ②框选（C窗口） 先确定窗口右下角点，然后确定窗口左上角
被窗口穿过的图形被选中。
.
对象选择方式
这两种方式是普通方式； L：选择最近一个生成的对象； P：选择前一次编辑或修改过的一个或
.
（2）方式二
.
命令提示：
复制（C）：可在旋转图形的同时，对 图形进行复制操作，。
参照（R）：以参照方式旋转图形，需 要依次指定参照方向的角度值和相对于 参照方向的角度值。
.
注意：
有些图形编辑命令，如删除、复制、移 动等，在使用时可以先选择对象再执行 命令，也可以先执行命令再根据提示选 择对象。
.
注意：
（1）若断开的对象是圆，则AutoCAD 将按逆时针方向删除圆上第一个打断点 到第二个打断点之间的部分，从而将圆 转换成圆弧。
（2）使用"打断于点"按钮时，可以将图 形打断于一点，打断后的图形从表面上 看并未打断。
.
Jion（合并）命令
〖功能〗将对象合并，并形成整体。 〖命令〗Jion 或J 操作：输入命令Jion或J
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选
42
5.9 倒角和倒圆角
5.9.1 倒角（Chamfer)
倒角即用一个倾斜边代替尖锐的角。
A
B
A
B
D
C
D
C
注意：
（1）倒角可用于两个对象或多段线之间。
复制命令用来将已有对象复制一份或多份， 并把他们放在指定位置。在复制对象时，需为所 选对象指定一个起点和终点，这两个点分别称为 基点和第二个位移点。
例 用复制命令，将左图画为右图所示。
精选
7
例 用复制命令绘制下列铺地图案。
精选
8
5.5 阵列、镜像与偏移
5.5.1 阵列
通过复制已有对象来建立一个矩形阵 列或环形阵列。也可通过定义旋转角度， 创建倾斜的矩形阵列。
5.6.1 移动对象
例 将左图中的两个同心小方框移动到B点， 其结果如右图所示。
B A
B A
精选
18
例 画出下图。
精选
19
5.6.2 旋转对象
可以作定角旋转、参照旋转和复制旋转。 例 用旋转命令将左图旋转30度，如右图所示
精选
20
例 将左图作参照旋转操作，使之成为右图所示。
D
C
E
A
B
精选
21
5.6.3 对齐对象
对齐命令可以同时移动、旋转一个对 象使其与另一个对象对齐。
调入命令方式：输入align后按回车 键；或单击菜单【修改】→【三维操作】 → 【对齐】
精选
22
5.7 缩放、拉伸与拉长
5.7.1 缩放
缩放命令用来改变图形对象的尺寸大小， 若已经标注了尺寸，这些尺寸将随之发生变 化。
可以作比例缩放、参照缩放和复制缩 放。
例 用拉伸命令，将左图拉伸30个作图单位。
A
中点，拉伸基点
精选
29
5.7.3 拉长（lengthen）
调入命令方式：输入lengthen ；或单击
菜单 【修改】 → 【拉长】
拉长命令用于改变对象的长度，包括直线、 圆弧、非闭合多段线、椭圆弧和非封闭样条曲线。 “拉长”有以下几种方式：
（1）通过指定增量（DE）来拉长或缩短对象；
精选
36
例 用延伸或修剪命令绘制人字形屋顶
精选
37
注：
（1）可以按 SHIFT 键，在“修剪”和“延伸” 命令之间切换。
（2）选择默认的“全部选择”选项，可以快速 选择所有可见的几何图形，用作剪切或延伸的 边界。
（3）选择“E”可以定义对象的隐含交点，并以 此作为边界来修剪或延伸对象。
（4）可以使用窗选和交叉窗选方式一次修剪或 延伸多个对象。
（5）选择前一次的选择对象（执行新操作时，输入P）
（6）全部选择(all)
精选
4
5.3 删除、放弃和重做
删除（erase）：指删除已绘出的 错误的或没用的图形对象。
放弃（undo）：指依次放弃已执 行过的错误的命令；
重做（redo）：紧接在放弃命令 之后，能恢复最后一次的放弃操作。
精选
5
例4-1 画出下列图形，练习放弃和重做命令。
精选
9
例 将左图作矩形阵列，结果如右图所示。
精选
10
例 将左图作环形阵列操作，结果如右边的2个 图形所示。
右边的2个图形有什么不同呢？
精选
11
例 采用环形阵列，画出下图。
精选
12
5.5.2 镜像
将所选对象沿某一对称轴镜像复制， 生成的图形与原图形对称，镜像时可以定 义是否删除源图形。
精选
13
例 如图所示，剪去AB线段的右上段。
剪切边
D
B
AA
C
补修剪的对象
精选
32
例 对左图作修剪操作，结果如右图所示。
精选
33
例 用修剪命令将左图修剪成右图所示。
精选
34
例 作阵列与修剪操作将左图画为右图所示。
精选
35
5.8.2 延伸 (extend)
延伸命令用于将所选择的对象延长至边界 上，边界可以是直线、圆、圆弧、多段线和构 造线等。
精选
38
例 用圆、修剪命令画出下图。
精选
39
精选
40
5.8.3 打断对象 (break)
打断命令用于删除对象的某一部分或把对象 分成两部分。
注：从键盘输入“break”命令时，若第一个
打断点与第二个打断点重合，则可在提示下输入
“@”按回车键，那么打断点将对象分成两个部
分。
精选
41
例 用打断命令，将左图画为右图所示
操作步骤：
（1）按顺序依次画出三角形、矩形和圆； （2）删除全部图形； （3）作第一次放弃——放弃删除操作，全部图形重现； （4）作第二次放弃——放弃画圆操作，取消圆； （5）作第三次放弃——放弃画矩形操作，取消矩形； （6）恢复最后一次撤销操作—精—选 恢复画矩形操作，重现矩形6 。
5.4 复制
2
5.1 修改菜单与工具条
精选
3
5.2 选择对象的方法
选择操作就是从已有的图形中挑选出被选择 的对象，并将这些选中对象组成一组，即得到一 选择集，该选择集作为一个整体被执行编辑命令。
选择对象的方法： 在提示“选择对象”时
（1）单点选择
（2）窗口选择
（3）交叉窗口选择
（4）从选择集中删除对象（按shi如右图所示。
A
B
精选
24
例 按给定尺寸画出下图所示符号
精选
25
例 按给定尺寸画出下图
精选
26
例 按给定尺寸画出下图
精选
27
例 按给定尺寸画出下图
精选
28
5.7.2 拉伸
拉伸命令用于拉伸或压缩对象。可以移 动完全包含在交叉窗口内的顶点和端点，与 交叉窗口相交的对象将被拉伸。
（2）通过指定相对于原长度的百分比（P）来 拉长或缩短对象；
（3）通过指定对象被拉长或缩短后的总长度(T)。
（4）动态（DY）改变所选择对象的长度。
精选
30
例4-18 用拉长命令，将左图画为右图所示。
精选
31
5.8 修剪、延伸与打断 5.8.1 修剪 (trim)
修剪命令用于剪去直线、圆、圆弧、 多段线和样条曲线等在剪切边界外的部分。
例 将左图作镜像操作，其结果如右图 所示。
精选
14
例 采用“镜像”操作， 画出下列图形。
精选
15
5.5. 3 偏移
将已有对象通过指定距离或指定点来 建立等距离偏移的新对象。如创建同心圆、 平行线和平行曲线等。
精选
16
例 采用“偏移”、阵列等命令， 画出 下列图形。
精选
17
5.6 移动、旋转与对齐
第5 章 图形编辑命令
精选
1
主要内容
5.1 编辑菜单与工具条 5.2 选择对象的方式 5.3 删除、放弃和重做 5.4 删除和复制 5.5 阵列、镜像与偏移 5.6 移动、旋转与对齐
5.7 缩放、拉伸与拉长 5.8 修剪、延伸与打断 5.9 倒角和倒圆角 5.10 分解 5.11 夹点编辑方法
精选
