消防系统接管验收流程图
消防验收常规流程
验收资料
消防检测单位
现场检测周期3~14天 现场验收不合格 7~20工作日现场验收
现场检测不合格，发送整改单
监理单位
★注：供水能力检测与消防检测前需通水 通电，系统调试完毕，运行状态满足检测 要求。
设计单位
领取验收合格 报告

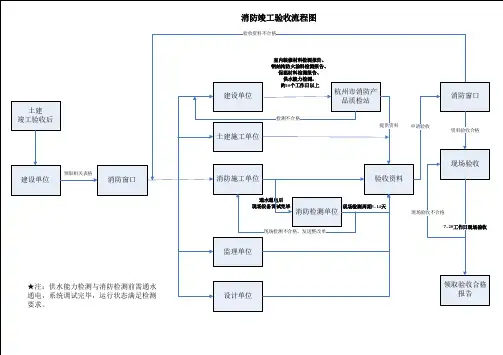

消防竣工验收流程结构防火涂料检测报告、 保温材料检测报告、 供水能力检测。 约10个工作日以上
建设单位 土建 竣工验收后 土建施工单位
检测不合格
杭州市消防产 品质检站
消防窗口
提供资料
申请验收
资料验收合格
现场验收
领取相关表格
建设单位
消防窗口
消防施工单位
通水通电后 现场设备调试完毕
消防管理流程图
消防管理流程图标题：消防管理流程图引言概述：消防管理流程图是指在消防安全管理中，为了有效地组织和指导各项消防工作，制定的一种图形化的管理流程。
它通过清晰的流程图，将消防工作的各个环节和步骤进行了系统化的整理和规划，以帮助消防部门和相关人员更好地理解和执行消防管理工作。
本文将从四个方面，即预防、应急、救援和评估，详细阐述消防管理流程图。
一、预防1.1 安全检查和隐患排查在消防管理流程图中，首先需要进行安全检查和隐患排查。
这包括对建筑物、设备、用电设施等进行定期的检查，发现存在的安全隐患并及时整改。
1.2 消防设施建设和维护消防管理流程图中的第二个环节是消防设施建设和维护。
这包括对消防设备的选购、安装和维护保养工作，确保消防设施的正常运行和有效性。
1.3 消防宣传和培训消防宣传和培训也是消防管理流程图中的重要环节。
通过开展消防知识宣传和培训活动，提高员工和公众的消防安全意识，增强应对火灾的能力。
二、应急2.1 应急预案的制定在消防管理流程图中，应急预案的制定是必不可少的。
这包括明确各类火灾应急预案的编制要求和流程，确保在发生火灾时能够迅速、有效地进行应急处置。
2.2 应急演练和模拟演练应急演练和模拟演练是消防管理流程图中的核心环节。
通过定期组织应急演练和模拟演练，提高员工的应急处置能力和协同配合能力，确保在火灾发生时能够迅速、有序地进行处置。
2.3 应急指挥和协调应急指挥和协调是消防管理流程图中的重要环节。
这包括明确指挥和协调机构的职责和权限，确保在火灾发生时能够迅速、高效地进行指挥和协调工作。
三、救援3.1 报警和接警在消防管理流程图中，报警和接警是救援工作的第一步。
这包括建立健全的报警系统和接警机构，确保在火灾发生时能够及时接到报警并迅速出动救援力量。
3.2 火场救援和灭火火场救援和灭火是消防管理流程图中的核心环节。
这包括组织和指挥救援人员进行火场搜救和灭火工作，确保火灾得到及时控制和扑灭。
3.3 伤员救护和医疗救治伤员救护和医疗救治是消防管理流程图中的重要环节。
消防验收流程和注意事项
实用标准文案消防验收流程及注意事项（讨论稿）中建八局第一建设有限公司安装分公司二〇一六年六月目录一、消防建审的一般程序和基本方法 (1)二、建筑工程消防验收程序 (8)三、消防检测前需完成的工作： (9)四、消防验收前需准备的工作： (10)五、申报消防验收应提供下列材料： (10)建设工程消防验收流程图 (12)六、消防验收常见问题汇总 (13)（一）、报审、报验资料问题 (13)（二）、现场验收常见问题 (13)消防行政许可分为建筑工程消防设计审核（消防建审）和建筑工程消防验收以及消防安全检查。
消防建审就是对新、改、扩建的建设工程消防设计进行的一种行政许可程序。
消防建审的一般程序是资料受理、图纸审核、意见公告。
一般先到当地行政服务中心消防窗口申报审批资料（含审核申报表、建设工程规划许可、建设单位和设计单位的身份证明材料、消防设计文件、建筑全套图纸），审核结束后由当地消防部门发放审核意见书。
审核结束后按审核意见书及相关图纸进行施工，施工完毕后在投入使用之前申报消防验收（对整个建筑工程土建、消防工程的施工质量进行检验）。
一、消防建审的一般程序和基本方法办理消防手续第一步是消防建审，而消防建审的一般程序和基本方法是 :对建设单位上报的建设工程消防设计图纸和有关资料进行建筑防火设计审核建审时，一般是本着由总体到局部、由外到内、由建筑到设备的顺序按以下程序和方法进行。
1.认真阅读资料，掌握建筑基本情况首先要认真阅读《建设工程防火设计审核申报表》、《建筑设计总说明》、《建设防火设计专篇》等有关资料，通过阅读资料，了解建筑物四周的建筑情况 ; 确定建筑物的使用性质和火灾危险性 ;掌握建设工程的高度、层数、建筑总面积、占地面积等基本情况，明确所适用的消防规范，并结合初步阅读建施图中的平、立、剖面图，建立起建筑的立体印象。
2.审核建筑物的耐火等级建筑物的使用性质 (火灾危险性 )和耐火等级决定了建筑物与周围建筑的防火间距和建筑物自身所允许的层数、长度和防火分区的面积，是建审的重要内容之一。
建没工程消防验收流程
建设工程消防验收流程一、提交验收申请1.建设单位或施工单位在工程竣工后，向当地消防部门提交消防验收申请。
2.申请中应包含工程基本情况、消防设施建设情况、自检自查情况等必要信息。
二、资料审查1.消防部门收到验收申请后，首先对提交的资料进行审查。
2.审查内容包括但不限于：施工图纸、消防设施设计文件、施工合同、产品合格证明等。
3.审查合格后，消防部门通知建设单位进行下一步现场检查。
三、现场检查1.消防部门组织专业人员对工程现场进行实地检查。
2.检查内容涵盖消防设施的布局、性能、运行情况等。
3.检查过程中，发现的问题将进行现场记录，并要求建设单位进行整改。
四、合格判定1.根据现场检查结果，消防部门对工程的消防验收进行合格判定。
2.合格判定主要依据国家消防法规、技术标准及现场检查结果。
3.若判定合格，则进入下一步颁发合格证书程序；若不合格，则进入整改通知程序。
五、整改通知1.对于判定不合格的工程，消防部门发出整改通知。
2.整改通知应明确指出不合格项及整改要求，并限定整改期限。
3.建设单位需在整改期限内完成整改，并向消防部门提交整改报告。
六、复验安排1.建设单位在整改完成后，向消防部门申请复验。
2.消防部门根据整改报告，安排专业人员进行现场复验。
3.复验合格后，进入下一步颁发合格证书程序。
七、颁发合格证书1.消防验收合格后，消防部门向建设单位颁发消防合格证书。
2.合格证书是工程投入使用、办理相关手续的必要依据。
八、归档记录1.消防部门将验收过程中的所有资料、现场检查记录、整改通知、复验报告等进行归档。
2.归档记录是日后监管、复查的重要依据。
通过以上流程，可以确保建设工程的消防安全，保障人民群众生命财产安全。
建设单位应严格遵守消防法规，确保消防设施的建设和验收符合标准要求。
消防部门应严格履行监管职责，确保验收流程的公正、透明和高效。
消防系统流程图和原理图
手动控制按钮 声光报警器 放气指示灯
探测装置
气溶胶 灭火装置
信号输出 信号输入
火灾报警 控制柜
正压送风系统说明
一、火灾发生后，探测器将报警信号传至消防控制中心。 二、消防控制中心发出指令打开楼梯间及前室送风口（开启着火层及其上下二
层的送风口），联动正压风机开启。 三、消防控制中心控制送风机关闭，送风机关闭后将反馈信号传给消防控制中
水力警铃
压力开关
延时器 湿式报警器
信号蝶阀
消防联动控制器自动启泵 手动启动 启动喷淋泵 向控制器反馈泵的运转信号
向系统供水灭火
可曲挠软接头
增压稳压泵
闸阀 水泵Y型 过 滤 器微阻缓闭止回阀消防水池
信号输入 信号输出
止回阀 水泵接合器
低 压C O 2气 体 灭 火 系 统 工 作 流 程 图
低 压C O 2气 体 灭 火 系 统 图
电气手动控制：将报警灭火控制盘上控制方式选择键拨到“手动”位置时，灭火系统处于 手动控制状态。当保护区发生火情时，按下手动控制器上 “启动”按钮即可按规定程序启动灭 火系统释放灭火剂，实施灭火。
紧急停止：当火灾警报已发出，在延时时间内发现有异常情况，不需启动灭火系统进行灭 火时，可按下手动控制器上的紧急停止按钮或防护区门口的紧急停止按钮，可阻止控制器灭火 指令的发生。 五、操作规程
阀超过280℃熔断关闭（也可由消防控制中心电动 或手动关闭） ，联动排 烟风机停止运行。 五、排烟风机将关闭信号传给消防控制中心。
通风空调系统防火说明
一、火灾发生后，关闭与防排烟无关的通风、空调系统及其防烟防火阀。 二、气体灭火的防护区火灾发生后,关闭通风空调系统，关闭穿过气体灭 火的
工程验收流程图
工程验收流程图(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--工程验收程序一、程序概况：1、程序目的：明确工程验收程序，规范工程验收过程，保证工程验收全面、有效、合法。
2、适用范围：本程序适用于本公司项目工程的验收管理。
3、定义：3、1：中间验收：指工程项目实施过程中对各分部、分项工程的质量验收，如基础、主体结构、装修、电气安装等分部验收，钢筋、模板、混凝土、抹灰、砌体等分项工程验收。
3、2：交接验收：指不同工序间的工作面移交时（亦即不同施工队伍配合施工）的检查验收。
3、3：单项工程验收：指独立施工的，需政府相关主管部门参与的，具有垄断性质的工程验收，如永久供水、永久供电、消防、电梯、环保、人防等。
3、4：竣工验收：指工程完工后具备交付适用条件时，由建设方（开发商）组织的，有施工方、监理方、设计方（含地质勘察）以及政府监督部门参与的工程验收。
3、5：竣工综合验收：指各单位单项工程验收合格后，由建设方组织的，有施工方、监理方、设计方（含地质勘察）以及政府监督部门参与的工程验收，并签署综合验收文件、报告，该项验收完成后即可进行档案备。
4、验收组织成员：4、1：中间验收：项目部质量技术管理负责人（或项目工程质量监理工程师），施工单位负责人，外部监理单位工程师，工程技术部工程师、设计单位（必要时）和政府质量监督部门（必要时）。
4、2：交接验收：交接双方施工单位负责人，项目部质量技术管理负责人（或项目工程质量监理工程师），项目部专业工程师。
4、3：单项工程验收：施工单位负责人，项目部质量技术管理负责人（或项目工程质量监理工程师），项目部专业工程师，工程技术部工程师、成本部造价工程师、物业管理人员（或客服）、设计单位和政府相关主管部门。
4、4：竣工验收和竣工综合验收：施工单位负责人（指总承包单位），项目部质量技术管理负责人（或项目工程质量监理工程师），项目部专业工程师，工程技术部工程师、成本部造价工程师、物业管理人员（或客服）、设计单位和政府相关主管部门。
建筑工程联合验收实施后消防验收流程解析
建筑工程联合验收实施后消防验收流程解析建筑工程的消防验收是一个非常重要的环节，通过消防验收可以确保建筑工程的消防系统符合相关法规标准，保障建筑物内部的安全。
本文将对建筑工程联合验收实施后的消防验收流程进行解析，帮助读者更加全面了解消防验收的具体步骤。
首先，在建筑工程联合验收完成后，即可启动消防验收流程。
消防验收的主要内容包括建筑物的消防设施设备、消防通道、消防标志、防火巡查记录等内容的检查。
消防设施设备包括消防水系统、自动灭火装置、疏散指示标识等，这些设施设备的完好性和有效性对于建筑内部的火灾应急处理至关重要。
其次，消防验收流程中还要对消防通道进行检查。
消防通道的畅通与否直接关系到火灾时人员的疏散情况，因此建筑内部的消防通道必须保持畅通无阻。
在消防验收过程中，检查人员会结合建筑平面图，对消防通道的设置是否符合规范要求进行逐一核查。
此外，消防验收还需要对建筑内部的消防标志进行检查。
消防标志是指示人员在火灾发生时进行疏散的重要标识，其设置位置和图案应符合国家标准，以便在紧急情况下为人员提供正确的疏散方向。
最后，在消防验收流程中还需要查看防火巡查记录。
防火巡查是指建筑物内部定期进行的消防设施设备检查和消防安全检查，巡查记录的完整性和规范性可以反映出建筑物管理单位对消防安全工作的重视程度。
总的来说，建筑工程联合验收实施后的消防验收流程是一个细致而重要的工作环节，只有做好消防验收工作，才能确保建筑工程的消防系统处于最佳状态，保障人员在火灾发生时的生命安全。
希望本文的解析能够帮助读者更好地理解消防验收的实施流程，为建筑工程的消防安全提供有力保障。
简单易懂的消防系统流程图
3 自动喷水灭火系统施工方案 施工程序 现场检验材料、部件 设备安装 放线、敷管 管网冲洗、试压 联动试验 管道刷漆 竣工验收
设备单体试运转
系统
管网安装
管网吹扫、打压
联动调试
系统调试
设备安装
消防检测
消防验收
竣工交付
1 火灾自动报警系统主要施工方法 探测器安装 钢管、线槽及线缆敷设 管内穿线 校线及绝缘电阻测试 模块箱安装 手动报警按钮安装 主机房设备安装 设备接地 单体设备调试 系统联动调试 竣工验收
2 消火栓系统施工工艺 安装准备 →→干管安装 →→立管安装 →消火栓箱及支管安装 →→消防水泵、 高位水箱、水泵接合器安装 →→管道试压 →→管道冲洗→→消火栓配件安装 →→系统调试
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防系统接管验收流程
1.图纸资料移交
➢消防验收合格报告。
➢消防系统竣工图纸：
A.喷淋系统、消火栓系统；
B.监控报警系统、报警联动系统；
C.正压送风系统、排烟系统；
D.广播系统、安全指示诱导系统。
➢消防水系统隐蔽工程验收报告。
➢消防设备产品合格证书。
➢消防监控系统控制操作说明书。
➢消防设备单项联动测试报告记录（自动打印记录）：
➢喷淋泵、消火栓水泵联动（压力记录），泄压阀泄压记录;
➢喷淋泵、消火栓水泵联动喷淋总管压力表动态显示记录;
➢消防泵联动消防水箱自动补水状况记录（喷淋水泵、消火栓水泵联动共用此项）。
➢分割区域防火卷帘门联动测试记录（自动打印记录）。
➢消防电梯前室、消防走货梯正压送风联动测试记录（自动打印记录）、风口风量以消防局检测验收为准。
➢办公区域消防排烟联动测试记录（自动打印记录）。
➢自动灭火系统（FM-200、二氧化碳、水雾喷淋）信号联动测试记录（自动打印记录）。
➢消防报警信号电梯迫降联动记录。
➢消防报警信号避难层正压送风联动记录。
➢消防水管进水试压、保压记录。
2、查验项目及查验要求
➢检查消防专用水进水压力（不低于2KG），检查消防专用水箱低水位自动进水、高水位自动停水及超低、超高水位警音提示。
➢检查消防水泵启动后水升压情况（在原水压的基础上升8KG），检查泄压阀泄压情况（泄掉8KG后自动关闭）。
➢观察消防水泵启动时、停泵瞬间听水管单项阀动作声。
➢喷淋水泵联动检查（楼层喷淋管末端放水或湿式报警阀手动放水）查看水泵自动启动情况，及湿式报警阀水流警铃声响情况，警铃、闪灯情况，查看报警记录和自动打印情况。
➢消火水泵联动检查，在最高层从消火栓放水使消火栓水管水压下降，确定水压力控制器设定压力，当水压下降到设定压力以下消火栓水泵自动启动，水压平稳上升，高层消火栓出水明显增大，水压不低于8KG，同时查看报警记录及自动报警打印记录。
➢消防卷帘门验收方法，手动放下卷帘门，下降时要求平稳，无异常声响，消防监控屏显示某卷帘门已经放下，提示音响起。
自动检测防火卷帘门，在相关区域给烟感一个报警信号，使烟感报警，消防监控设备接到报警信号后，消防卷帘门（防火门）连锁释放，走动关闭，同时门禁系统全部自动解禁。
➢消防烟感报警器验收方法，将烟感测试棒贴在烟感报警器上，烟感报警器随即感测到烟雾并报警，同时在消防控制室发出火灾报警，显示出报警相关区域及代码，确认火灾真实性后，其他相应联动设备启动。
➢喷淋预作用联动检查，当楼层发出烟感报警或喷淋头爆裂，预作用不应立即就排出水，当在确认火灾的真实性后，人为手动开启预作用上的手动阀门，此时，预作用报警阀开始进水，水泵启动，警铃响起，并在消防控制室报警，其他联动设备启动。
➢喷淋湿式报警阀联动检查，当楼层发出烟感报警或喷淋头爆裂，应立即喷水，当湿式报警阀上部压力低于下部压力，水泵启动，警铃响起，并在消防控制室报警，其他联动设备启动。
➢气体灭火系统联动检查，当楼层发出烟感报警或火灾报警后，消防控制室屏幕上显示出报警区域和代码，人为确认以后，打开手动阀门，管道释放出二氧化碳或干粉进行灭火，同时发出警铃报警，其他联动设备启动。
➢正压送风系统联动检查，当发生烟感报警或火灾报警，正压送风风机联动启动，正压送风风管上的各电动风阀开启，避免烟雾进入安全逃生通道和避难层，其他联动设备启动。
➢排烟系统联动检查，当发生烟感报警或火灾报警，正压送风风机联动启动，正压送风风管上的各电动风阀开启，避免烟雾进入安全逃生通道和避难层，其他联动设备启动。
➢避难层设施设备联动检查，当确认火灾发生后，避难层的照明电源自动切换成消防照明电源，空调风机被自动切断，空调风管上的各风阀被自动关闭，正压送风风机联动启动，正压送风风道上各风阀自动打开，排烟机联动启动，各风阀自动打开。
消防系统接管验收记录表（1）
（建筑消防部分）
物业项目名称日期：
注：“√”表示“正常”，“Х”表示“不正常”，“0”表示无此功能。
消防系统接管验收记录表（2）
（消防报警部分）
物业项目名称日期：
注：“√”表示“正常”，“Х”表示“不正常”，“0”表示无此功能。
消防系统接管验收记录表（3）
（中央控制室设备）
物业项目名称日期：
注：“√”表示“正常”，“Х”表示“不正常”，“0”表示无此功能。
（消防栓系统）
物业项目名称日期：
注：“√”表示“正常”，“Х”表示“不正常”，“0”表示无此功能。
（自动喷淋系统）
物业项目名称日期：
注：“√”表示“正常”，“Х”表示“不正常”，“0”表示无此功能。
（水泵系统）
物业项目名称日期：
注：“√”表示“正常”，“Х”表示“不正常”，“0”表示无此功能。
消防系统接管验收记录表（7）
（防排烟系统）
物业项目名称日期：
注：“√”表示“正常”，“Х”表示“不正常”，“0”表示无此功能。
资料管网验收表
物业项目名称日期：
接管验收资料遗留问题登记表
接管验收设施设备问题登记表。
