EN12472镍释放磨损和腐蚀试验方法
镍释放测试标准
镍释放测试标准镍释放测试标准是指确定物料中镍的释放量的测试标准。
目的是为了评价物料是否会释放出可能会对人体健康产生危害的特定程度的镍，并用以制定合理的风险管理措施来防止这种有害物质对社会造成危害。
包括镍释放测试标准的有BBSSEN 1396-1:2019、ISO 6498-2:1997、ISO 6498-3:1997、ISO 14385:2020等。
BBSSEN 1396-1:2019标准是一个国家级标准，它详细说明了镍释放测试原理、要求、说明和样品处理流程等。
主要是采用溶液（pH7或pH4）抽提分离法。
该标准规定，测试应由专业的研究机构进行，测试结果应在实验室设置的条件下获得。
ISO 6498-2:1997和ISO 6498-3:1997是国际标准，主要用于镍释放分析的实验室测试。
它们的主要目的是获得镍释放测试的准确结果。
主要是采用溶液（pH7或pH4）和发光微量分析（LFAQ）抽提法。
其要求样品在实验室设置的条件下进行处理，并通过ISO 7888:2020等标准获得结果。
此外，还有ISO 14385:2020，该标准也被称为“测试镍释放的标准方法”，它规定了镍释放分析的实验室测试的要求以及如何从样品中抽取镍并使用发光微量分析（FLAMA）技术获得准确的结果。
此标准特别规定，必须采用实验室设置的条件进行抽提，并使用ISO 8486标准获得结果。
以上就是关于镍释放测试标准的介绍，它具有不同的特点和目的，同时也具有一定的要求。
因此，使用镍释放测试标准时，应当根据实际需要合理确定测试方法，使用最合适的标准和技术，以便获得最准确的测试结果。
除此之外，在使用镍释放测试标准时，还需要注意以下几点：1、应当将释放量与评价标准进行比较。
测试结果必须在不同的标准下进行评价，以便得出有效的结论。
2、应遵守标准的要求，选择合适的样品处理方式，以便获得准确的测试结果。
3、应当正确使用样品和抽提方法，以避免受到外来干扰。
astm镍释放

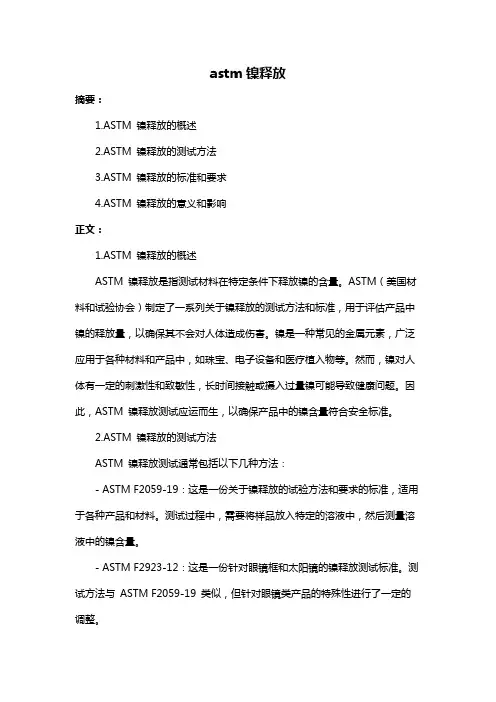

astm镍释放摘要：1.ASTM 镍释放的概述2.ASTM 镍释放的测试方法3.ASTM 镍释放的标准和要求4.ASTM 镍释放的意义和影响正文：1.ASTM 镍释放的概述ASTM 镍释放是指测试材料在特定条件下释放镍的含量。
ASTM（美国材料和试验协会）制定了一系列关于镍释放的测试方法和标准，用于评估产品中镍的释放量，以确保其不会对人体造成伤害。
镍是一种常见的金属元素，广泛应用于各种材料和产品中，如珠宝、电子设备和医疗植入物等。
然而，镍对人体有一定的刺激性和致敏性，长时间接触或摄入过量镍可能导致健康问题。
因此，ASTM 镍释放测试应运而生，以确保产品中的镍含量符合安全标准。
2.ASTM 镍释放的测试方法ASTM 镍释放测试通常包括以下几种方法：- ASTM F2059-19：这是一份关于镍释放的试验方法和要求的标准，适用于各种产品和材料。
测试过程中，需要将样品放入特定的溶液中，然后测量溶液中的镍含量。
- ASTM F2923-12：这是一份针对眼镜框和太阳镜的镍释放测试标准。
测试方法与ASTM F2059-19 类似，但针对眼镜类产品的特殊性进行了一定的调整。
- ASTM F2623-11：这是一份针对牙科修复材料的镍释放测试标准。
测试过程中，需要将样品放入模拟口腔环境的溶液中，然后测量溶液中的镍含量。
3.ASTM 镍释放的标准和要求根据ASTM 镍释放测试的结果，产品可以分为以下几个等级：- 低释放：镍释放量低于0.5μg/cm/week。
- 中等释放：镍释放量在0.5μg/cm/week 至1.0μg/cm/week 之间。
- 高释放：镍释放量高于1.0μg/cm/week。
通常，ASTM 镍释放测试的要求是低释放或中等释放，以确保产品对人体的安全性。
然而，具体要求可能会因产品类型和用途而有所不同。
4.ASTM 镍释放的意义和影响ASTM 镍释放测试的意义在于确保产品中的镍含量不会对人体造成伤害。
镍释放操作手册
ROTATOR 3.0旋转磨损试验机操作手册及按EN12472-2005及EN1811-1998标准进行镍释放预处理及测试的作业指引苏州市爱科检测技术有限公司ECOTECH (SUZHOU) INSTRUMENTS CO.,LTD.1.样品准备在使物体经受腐蚀和磨损程序之前，某些物体的不同零件需要拆分开来。
注1：物体不与皮肤长期接触的零件在腐蚀和/或磨损之前可以预先排除。
1.脱脂把样品放入脱脂剂中，在室温下缓慢摇动2min。
取出，用去离子水冲洗干净，将样品晾干或用吸水纸轻轻吸干。
脱脂后的样品只能用塑料镊子镊取或戴好干净的防护手套拿取。
样品脱脂后：-----非样品面积部分中含有金属的样品，脱脂后需进行涂层处理。
-----经过一段时间磨损后与皮肤接触、非样品面积部分中不含有金属的样品，脱脂后进行腐蚀处理。
----与皮肤直接接触、非样品面积部分中不含有金属的样品，脱脂后直接进行释放处理。
2.腐蚀预处理把腐蚀剂倒入玻璃广口瓶中。
用涤纶线系紧样品，使与皮肤接触的表面尽可能多对着腐蚀剂，悬挂在腐蚀剂液面上1-2厘米处，在50℃恒温箱中放置2h。
在通风橱中小心打开容器取出样片，用去离子水冲洗干净，放于吸水纸上，在室温下干燥约1小时，并立即执行磨损程序注2：此一步骤目的是影响金属镀层、清漆和塑料涂层3.磨损试验3.1样品固定固定测试样品时应使其与皮肤接触的表面朝向转动轴，即筒的中心，其另一面朝向筒壁。
如果物体相对较长，例如，眼镜或表带，如果可能的话，那么在安装时应使它们的长轴应与筒轴平行。
被磨损的物体其所处的位置与筒壁相距为10mm到30mm。
将样品固定在支架上，使样品在旋转过程中受试验面同磨料直接发生摩擦。
固定样品时应保证样品不会相互接触，或在转动时，它们不会与筒壁或其它部位碰撞而造成损坏。
在固定组件中适用于固定测试物体的是硅橡胶片、硅橡胶条和粗细不同的各种尼龙线。
如图所示：3.2 装入磨料3.2.1磨料的预处理将磨料加入滚筒，填到滚筒一半的高度，每千克颗粒加入7.5g研磨胶并转动滚筒5小时使之均匀。
解密—镍释放
解密——镍释放2月6号，X总在新品发布会上提到了——镍释放，这个名词对我而言十分陌生，不禁想问：什么是镍释放？带金属的手套是否需要检测？如何检测？现我将自己整理到的资料与大家分享。
一、什么是镍？镍，英文Nickel，元素符号Ni，近似银白色，硬而有延展性，具有铁磁性的金属元素。
镍不溶于水，常温下在潮湿空气中表面形成致密的氧化膜，能阻止本体金属继续氧化。
不易与浓硝酸反应，在稀酸中可缓慢溶解。
同时，镍是最常见的致敏性金属。
约有20%左右的人对镍离子过敏，女性患者的人数要高于男性患者，在与人体接触时，镍离子可以通过毛孔和皮脂腺渗透到皮肤里面去，从而引起皮肤过敏发炎，其临床表现为皮炎和湿疹。
一旦出现致敏，镍过敏能无限期持续。
患者所受的压力、汗液、大气与皮肤的湿度和磨擦会加重镍过敏的症状。
镍过敏性皮炎临床表现为瘙痒、丘疹性或丘疹水疱性的皮炎，伴有苔藓化。
目前，在出口欧洲的服装、首饰等日用品中，若其材料构成中有含镍的金属辅料，一般要求对镍标准释放量进行检测。
二、镍释放检测对象？欧盟于1994年通过了94/27/EC指令(Nickel Release Directive)，该指示是用以管制镍在与皮肤有直接及长期接触的产品上的使用量，例如项链、手镯、表壳、表带、金属眼镜框、消费类电子产品(MP3、数码相机等)的金属外壳及金属钮扣等。
欧盟REACH法规附件规定了与皮肤长时间接触的金属物品中镍的释放量。
（如下图）经与检测机构确认，我司带金属配件的鞋子是需要检测镍放射的，但是含有金属纤维的手套是不需要检测的，除非手套全部由钢丝组成。
三、镍释放检测原理？将测试对象放入人造汗水测试液中一星期，使用原子吸收光谱、电感耦合等离子光谱或者其他合适的分析方法测试溶液中溶解的镍(Ni)的浓度。
镍的释放量用微克每平方厘米每星期（ug/cm2/week）来表示。
四、镍释放检测方法？1997年7月20日欧盟根据94/27/EC的要求发布了两个新的协调标准，即EN1811和EN12472，明确了镍标准释放量的定量分析方法。
94_27_EC指令
镍释放量指令（94/27/EC）某些与人体有直接和长时间接触的物品中镍的存在可能引起人的皮肤过敏，并可能导致过敏反应，这种反应在某些西方人种上面尤其明显。
鉴于以上原因，欧盟提出对镍金属在某些物品上的使用应该有所限制。
1994 年6 月30 日欧盟颁布了94/27/EC指令，对指令76/769/EEC进行的第1 2 次修正。
要求如下：1. 可穿透人体部位的产品如耳环等, 不管后来是否可以移除, 均质材料中镍含量必须小于0.05 %;2. 与人体直接长期接触的产品:- 耳环；- 项链, 手镯手链, 脚环, 戒指；- 表壳,表链，把手等；- 衣物上的纽扣, 加紧装置, 铆钉，拉链及金属标识等；镍释放量不能超过0.5 ug/cm²/week;3. 2条中的产品如果带无镍镀层并且能确保这些产品在正常使用条件下至少两年以内镍释放量不超过0.5 ug/cm²/week1997 年7 月20 日，欧盟根据94/27/EC的要求发布了三个协调标准，EN1810，EN1811 和EN12472，明确了镍的标准释放定量分析方法。
94/27/EC 指令的实施6 个月后生产商和进口商不再允许供应镍含量或镍释放不合格的产品。
18 个月后，不允许销售给最终消费者。
适用产品范围：儿童产品，包括玩具或儿童衣物上的金属铆钉、按钮、紧固物、拉链及金属牌及标示物等。
2004年欧盟通过了2004/96/EC指令，对于所有刺入人体的被刺穿物体作出修订，并于2005年9月起执行，2004/96/EC不再对刺穿耳朵或身体其它部位的配件中的镍提出总含量小于0.05 %要求，但要求镍的释放不得超过0.2ug/cm2 /week。
我国则于2002年颁布实施了《GB11887-2002首饰、贵金属纯度的规定及命名方法》。
镍释放管控文件及检测方法归纳表由于目前我国与欧盟的对镍释放的要求不同，需要检测的产品可分为以下两个主要分类：1、用于耳朵或人体的任何其他部位穿孔，在穿孔伤口愈合过程中摘除或保留的制品，中国：其镍在总体质量中的含量必须小于0.05%；欧盟：镍的释放不得超过0.2ug/cm2/week2、与人体皮肤长期接触的制品的镍释放量必须小于0.5ug/cm2/week。
关于NI(镍)的检测和法规说明

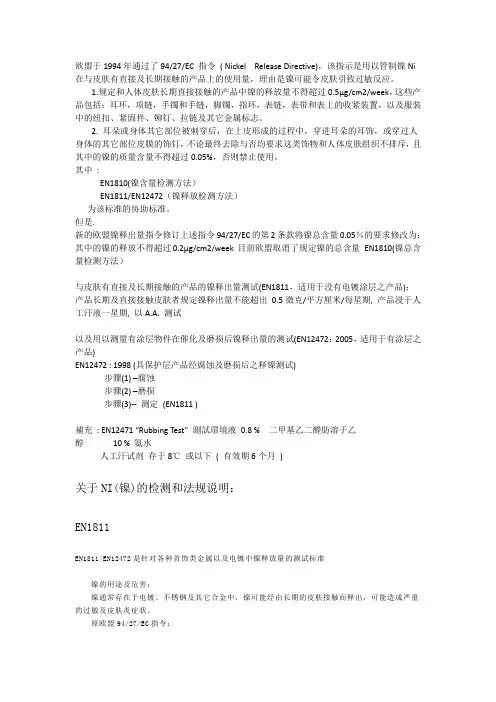

欧盟于1994年通过了94/27/EC 指令( Nickel Release Directive)，该指示是用以管制镍Ni在与皮肤有直接及长期接触的产品上的使用量，理由是镍可能令皮肤引致过敏反应。
1.规定和人体皮肤长期直接接触的产品中镍的释放量不得超过0.5μg/cm2/week，这些产品包括：耳环，项链，手镯和手链，脚镯，指环，表链，表带和表上的收紧装置，以及服装中的纽扣、紧固件、铆钉、拉链及其它金属标志。
2. 耳朵或身体其它部位被刺穿后，在上皮形成的过程中，穿进耳朵的耳饰，或穿过人身体的其它部位皮膜的饰钉，不论最终去除与否均要求这类饰物和人体皮肤组织不排斥，且其中的镍的质量含量不得超过0.05%，否则禁止使用。
其中:EN1810(镍含量检测方法）EN1811/EN12472（镍释放检测方法）为该标准的协助标准。
但是.新的欧盟镍释出量指令修订上述指令94/27/EC的第2条款将镍总含量0.05％的要求修改为：其中的镍的释放不得超过0.2μg/cm2/week目前欧盟取消了规定镍的总含量EN1810(镍总含量检测方法）与皮肤有直接及长期接触的产品的镍释出量测试(EN1811，适用于没有电镀涂层之产品)；产品长期及直接接触皮肤者规定镍释出量不能超出0.5微克/平方厘米/每星期, 产品浸于人工汗液一星期, 以A.A. 测试以及用以测量有涂层物件在催化及磨损后镍释出量的测试(EN12472：2005，适用于有涂层之产品)EN12472 : 1998 (具保护层产品经腐蚀及磨损后之释镍测试)步骤(1) –腐蚀步骤(2) –磨损步骤(3)-- 测定(EN1811 )補充: EN12471 “Rubbing Test” 測試環境液0.8 %二甲基乙二醛肪溶于乙醇10 % 氨水人工汗试剂存于8℃或以下( 有效期6个月)关于NI(镍)的检测和法规说明：EN1811EN1811/EN12472是针对各种首饰类金属以及电镀中镍释放量的测试标准镍的用途及危害：镍通常存在于电镀、不锈钢及其它合金中，镍可能经由长期的皮肤接触而释出，可能造成严重的过敏及皮肤炎症状。
DIN EN 1811 2011 镍释放测试中文
子水（5.1），搅拌并冷却至室温，将溶液转移至100mL容量瓶中，并 加去离子水（5.1）定容至刻度线。
0.1%氢氧化钠溶液的制备
加25 mL0.1%氢氧化钠溶液（5.6）置于250 mL容量瓶中，并加去离子 水（5.1）定容至刻度线。
2
¦Ìg/cm /week，任何插入耳的穿孔部位及其他人体穿孔部位的后组件 2
的镍释放速率阈值0.2¦Ìg/cm /week，已经被列入欧洲议会和欧盟理事 会指令1907/2006/EC（在当前的译文中）。
5
DIN EN 1811:2011-05 EN 1811:2011(E)
1 范围
本欧洲标准指定一种促进镍从任何插入耳的穿孔部位及其他人体穿 孔部位的后组件和直接并长期与皮肤接触的物品中释放的方法来测 定这些在欧洲议会和欧盟理事会指令1907/2006/EC附录XVII 27中的 物品 。 镜框和太阳镜在本欧洲标准的范围之外。 注意：镜框和太阳镜是EN 16128:2011声明中的主题，该标准与先前 的EN 1811:1998在技术声明中指定的无出版差异，但适用范围仅用于 镜框和太阳镜。 2 引用标准 以下参考文件对于本欧洲标准的应用是密不可分的。对于注明日期的 参考资料，其所引用的版本适用之。对于未注明日期的参考资料，所 参考文件的最新版本（包括其修订案）适用本文件。 EN 12472，此方法模拟磨损和腐蚀，用于有涂层物品的镍释放探索。 EN ISO 3696:1995，分析实验室用水-要求及测试方法（ISO 3696:1987） 3 术语与定义 根据本标准目的，提供以下术语及定义。 3.1 条状发夹 容器中用于固定表带的组件 3.2 均质材料 由一种具有普通表面加工的单一材料组成 3.3 后组件 耳钉或其他人体穿孔物品 3.4 释放溶液
镍释放量指令94-27-EC
镍释放量指令（94/27/EC）某些与人体有直接和长时间接触的物品中镍的存在可能引起人的皮肤过敏，并可能导致过敏反应，这种反应在某些西方人种上面尤其明显。
鉴于以上原因，欧盟提出对镍金属在某些物品上的使用应该有所限制。
1994 年6 月30 日欧盟颁布了94/27/EC指令，对指令76/769/EEC进行的第12 次修正。
要求如下：1. 可穿透人体部位的产品如耳环等, 不管后来是否可以移除, 均质材料中镍含量必须小于0.05 %;2. 与人体直接长期接触的产品:- 耳环；- 项链, 手镯手链, 脚环, 戒指；- 表壳,表链，把手等；- 衣物上的纽扣, 加紧装置, 铆钉，拉链及金属标识等；镍释放量不能超过0.5 ug/cm²/week;3. 2条中的产品如果带无镍镀层并且能确保这些产品在正常使用条件下至少两年以内镍释放量不超过0.5 ug/cm²/week1997 年7 月20 日，欧盟根据94/27/EC的要求发布了三个协调标准，EN1810，EN1811 和EN12472，明确了镍的标准释放定量分析方法。
94/27/EC 指令的实施6 个月后生产商和进口商不再允许供应镍含量或镍释放不合格的产品。
18 个月后，不允许销售给最终消费者。
适用产品范围：儿童产品，包括玩具或儿童衣物上的金属铆钉、按钮、紧固物、拉链及金属牌及标示物等。
2004年欧盟通过了2004/96/EC指令，对于所有刺入人体的被刺穿物体作出修订，并于2 005年9月起执行，2004/96/EC不再对刺穿耳朵或身体其它部位的配件中的镍提出总含量小于0.05 %要求，但要求镍的释放不得超过0.2ug/cm2/week。
我国则于2002年颁布实施了《GB11887-2002首饰、贵金属纯度的规定及命名方法》。
镍释放管控文件及检测方法归纳表由于目前我国与欧盟的对镍释放的要求不同，需要检测的产品可分为以下两个主要分类：1、用于耳朵或人体的任何其他部位穿孔，在穿孔伤口愈合过程中摘除或保留的制品，中国：其镍在总体质量中的含量必须小于0.05%；欧盟：镍的释放不得超过0.2ug/cm2/week2、与人体皮肤长期接触的制品的镍释放量必须小于0.5ug/cm2/week。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本欧洲标准（EN12472:2005）由技术委员会CEN/TC283(贵金属—在珠宝和相关的产品应用)制定。
本标准取代EN12472-1998。
欧洲标准化委员会（CEN）受到欧盟委员会和欧洲自由贸易组织的委托而制定本标准
1.范围本欧洲规定是一种加速磨损和腐蚀的方法，此方法在检验长期与皮肤接触的有涂层的物品中的镍释放之前使用
2.2. 原理将被测试镍释放的对象进行磨损前处理，然后按照EN 1811来测定样品的镍释放。
3. 试剂除了特殊说明，所有试剂为分析纯或更高级别且不含镍。
3.1容器：带有盖子和悬挂测试样品的装置，所有部分都用惰性材料制成（如玻璃或塑料）
3.2 腐蚀制剂：溶在1000ml去离子水中将50克浓度大于85%的DL－乳酸和100克的氯化钠
3.3脱脂溶液：一种适当的稀释的、中性的、在市场上抗可以买到清洁剂。
例如：0.5%的十二烷基苯磺酸钠水溶液
3.4去离子水：电导率最大为1μS/cm
3.5研磨剂：其组成为
3.5.1褐煤蜡酸-乙二醇二酯：6%-8% [CAS编号为68920-66-1] 或三乙醇胺[CAS编号102-71-6]
3.5.2十八碳烷酸（硬脂酸）：3% [CAS编号为57-11-4]
3.5.3石油蒸馏物氢化处理\加氢精制：30%-35%
3.5.4二氧化硅（石英）：48% 其粒度为200
3.5.5去离子水：6%-9%
3.6磨料其组成：椰子、胡桃、花生和杏仁外壳，按重量比1：1：1：1混合，经过研磨筛分，并得到粒度在0.8-1.3mm之间的混合料。
4.仪器和设备
5.4.1恒温实验炉：（保持温度为50±2）℃
6.4.2滚筒：六边形，内径19cm
7.4.3固定装置：插在筒内，保持各样品在旋转时不会发生相互接触
8.4.4旋转装置：保证滚筒每分钟旋转30±2转，且能反方向旋转
5.测试程序
5.1样品准备室温下在脱脂溶液中轻轻地旋动样品2min。
去离子水冲洗并干燥。
脱脂之后，样品应使用塑料镊子或干净地防护手套进行处理。
（备注：此清洁步骤的目的是去除由于接触造成的外部油脂和皮肤泌物，但并不去是去除表面镀层。
）
5.2腐蚀程序如果可能，将测试样品先进行一些处理，使其表层裸露至临界表层。
将其悬挂于密闭容器腐蚀介质上空几厘米处，
将其放入恒温炉中，在50℃下加热2h。
将容器从炉中小心取出，并在通风橱中小心打开，将物品用去离子水冲洗。
用吸水纸吸水，放置干燥处，室温下放置1h,然后立即进行磨损程序。
5.3磨损程序
5.3.1磨损制剂的置备称足够量的颗粒物以便能将滚筒充至半满。
按每质量千克的磨料加入7.5克磨损浆糊加入相应的研磨剂，将滚筒旋转5小时，使其均匀混合。
如果磨损制剂1周内未使用，则在使用前重新旋转1小时。
将其放于密封容器中备用。
使用两次后，按每质量千克的磨料加入7.5克磨损浆糊比例再加入相应的研磨剂，再次旋转5小时。
使用4次后，弃用，准备新的以备用。
5.3.2测试试样的固定
试样应固定在滚筒的内壁，保证其在旋转时不会发生彼此相撞，或与筒壁发生碰撞以致引起破坏。
5.3.3滚动程序将放好样品的固定装置插入空的滚筒内，然后向里面加入磨损制剂至筒的一半深度。
关好滚筒，并将其放在旋转装置上。
以（30±2）r/min的速度旋转5h±5min。
在旋转2.5±5min 后进行换向旋转。
（允许物品在转筒内过夜）
5.4镍释放的测定
5.4.1将固定装置从滚筒中取出，分离。
用软布或棉纸轻轻
擦试样品，除掉其上所沾有的磨损制剂。
检查物品是否有不可预期的破坏。
5.4.2 按照EN 1811进行镍释放的检测。
