基于LabVIEW的虚拟电压表设计(word文档良心出品)
基于LabVIEW的虚拟电压表设计作者： | 出处：维库开发网| 2010-08-30 15:51:19 | 阅920 次基于LabVIEW的虚拟电压表设计,电压是电路中常用的电信号，通过电压测量，利用基本公式可以导出其他的参数。
因此，电压测量是其他许多电参电压是电路中常用的电信号，通过电压测量，利用基本公式可以导出其他的参数。
因此，电压测量是其他许多电参数和非电参数量的基础。
测量电压相当普及的一种测量仪表就是电压表，但常用的是模拟电压表。
模拟电压表根据检波方式的不同。
分为峰值电压表、均值电压表和平均值电压表，它们都各自做成独立的仪表。
这样，使用模拟电压表进行交流电压测量时，必须根据测量要求选择仪表。
另外，多数电压表的表头是按正弦交流有效值刻度的，而测量非正弦波时，必须经过换算才能得到正确的测量结果，从而给实际工作带来不便。
采用虚拟电压表，可将表征交流电压特征的峰值、平均值和有效值集中显示在一块面板上，测量时可根据波形在面板上选择仪表，用户仅通过面板指示值就能对测量结果进行分析比较，大大简化了测量步骤。
1 虚拟电压表的设计思路LabVIEw 8.2版本的工程技术比以往任何一个版本都丰富.它采用了中文界面，各个控件的功能一目了然。
利用它全新的用户界面对象和功能，能开发出专业化、可完全自定义的前面板。
LabVIEW 8.2对数学、信号处理和分析也进行了重大的补充和完善，信号处理分析和数学具有更为全面和强大的库，其中包括500多个函数。
所以在LabVIEW 8.2版本下能够更方便地实现虚拟电压表的设计。
虚拟电压表是基于计算机和标准总线技术的模块化系统，通常它由控制模块、仪器模块和软件组成，由软件编程来实现仪器的功能。
在虚拟仪器中，计算机显示器是惟一的交互界面，物理的开关、按键、旋钮以及数码管等显示器件均由与实物外观相似的图形控件来代替，操作人员只要通过鼠标或键盘操作虚拟仪器面板上的旋钮、开关、按键等设置各种参数，就能根据自己的需要定义仪器的功能。
LabView声控设计(可编辑修改word版)
基于声卡的虚拟声控灯系统摘要：本系统是基于 Lab View 设计的一款简单音乐播放器，通过读取音乐数据，经过滤波处理分析音乐的低潮和高潮的对应关系。
并根据音乐的低潮与高潮起落来控制灯光显示出类似喷泉的效果。
关键字：Lab View一、系统设计方案本设计的目的是要根据声音来控制灯光的显示系统，因此声音的来源可以是音乐文件，也可以是实时的录音文件，都可以通过处理实时的控制灯光的显示。
方案 1 基于音乐文件的声控灯对于使用音乐文件，那么就需要通过打开、读取、处理、关闭等操作。
同时也可通过声卡播放出音乐，但是现在 Lab View 只能打开 .wav 的音乐文件，由于 .wav 音乐文件一般都比较大在 30M-50M 之间。
这对内存占用还是比较有影响的。
对于 MP3 文件的音乐，Lab View 可以通过控件调用 Media Player 打开播放，但只是打开播放，播放器上的快进等都不能用并且对于音乐数据的处理也不是很容易。
因而本设计采用播放 .wav 的音乐文件。
方案 2 基于实时录音的声控灯对于使用录音功能控制灯光那么就需要设计一个实时录音、实时处理的模块程序。
这样可以亲身感受一下自己的声音。
自己唱歌或录音其他声音比较自如。
这就相当于一个简单的录音机。
但是对于灯光的控制显示不会像音乐的那样高低起伏良好的效果。
方案选择相比两种方案各有优点，对于音乐文件可以做出自己控制的音乐播放器，相对录音就没有音乐播放的视听效果。
为了感受音乐播放器的设计，因此本设计选择了使用音乐文件，也就是方案 1 基于音乐文件的声控灯。
二、系统整体功能概述本设计的声控灯系统，不仅仅是简单的读取音乐文件分析数据来控制灯光的显示，脉动与灯显示数据处理运行程序检测PLAY 按键下或上一首按钮播放音乐按下暂停键初初始化变量退出按钮使用结束对音乐进行了播放制作了简单的播放器，并有播放、暂停、下一首、上一首按钮的选择，还有音乐背景的更换设计选项，单曲循环和顺序播放的功能。
(完整word版)LabVIEW编程基础(中)

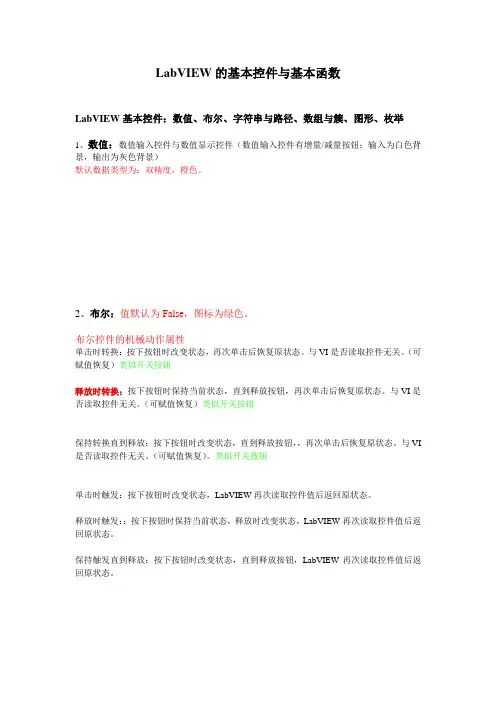

LabVIEW的基本控件与基本函数LabVIEW基本控件：数值、布尔、字符串与路径、数组与簇、图形、枚举1、数值：数值输入控件与数值显示控件（数值输入控件有增量/减量按钮；输入为白色背景，输出为灰色背景）默认数据类型为：双精度，橙色。
2、布尔：值默认为False，图标为绿色。
布尔控件的机械动作属性单击时转换：按下按钮时改变状态，再次单击后恢复原状态。
与VI是否读取控件无关。
（可赋值恢复）类似开关按钮释放时转换：按下按钮时保持当前状态，直到释放按钮，再次单击后恢复原状态。
与VI是否读取控件无关。
（可赋值恢复）类似开关按钮保持转换直到释放：按下按钮时改变状态，直到释放按钮，，再次单击后恢复原状态。
与VI 是否读取控件无关。
（可赋值恢复）。
类似开关按钮单击时触发：按下按钮时改变状态，LabVIEW再次读取控件值后返回原状态。
释放时触发：：按下按钮时保持当前状态，释放时改变状态，LabVIEW再次读取控件值后返回原状态。
保持触发直到释放：按下按钮时改变状态，直到释放按钮，LabVIEW再次读取控件值后返回原状态。
3、字符串与路径：（字符串输入控件与字符串显示控件），粉色。
4种显示方式（正常显示、’\’代码显示、密码显示、十六进制显示）4、数组：依据加入的控件类型同样分为输入控件与显示控件LabVIEW的数组以索引号0表示数组的首个数据。
增加数组维度的方法：（1）索引框的快捷菜单中->增加维度（2）直接向下拖动索引框（3)属性对话框->外观选项卡->维数组中的元素为同类型的控件，可以是各种类型的控件，但不能是数组的数组。
数组的多态性：5、簇：依据加入的控件类型同样分为输入控件与显示控件簇本身的属性：重新排序簇中控件、自动调整大小（无、调整为匹配大小、水平排列、垂直排列）使用簇结构时，尽可能的使用：严格自定义类型。
错误簇：状态（布尔）、代码（数值输入）、源（字符串输入）6、波形图表（Chart）与波形图(Graph)：波形图表有一个“先入先出的缓冲区（默认为1024个数据）”，所以特别适合实时显示数据。
基于Labview环境的ActiveX编程实例

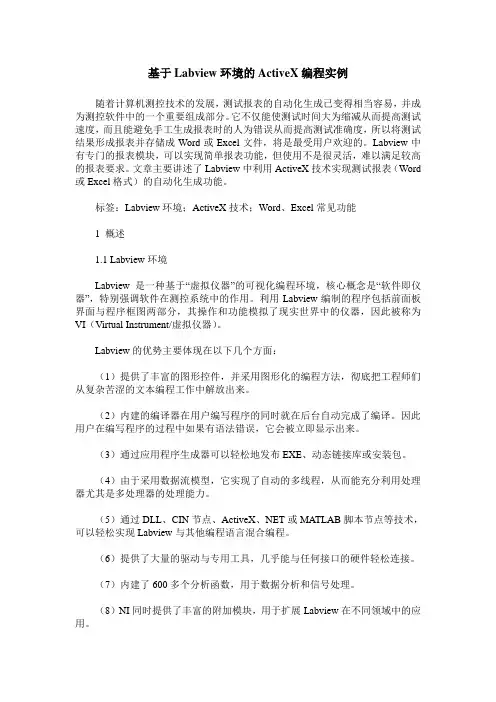

基于Labview环境的ActiveX编程实例随着计算机测控技术的发展，测试报表的自动化生成已变得相当容易，并成为测控软件中的一个重要组成部分。
它不仅能使测试时间大为缩减从而提高测试速度，而且能避免手工生成报表时的人为错误从而提高测试准确度，所以将测试结果形成报表并存储成Word或Excel文件，将是最受用户欢迎的。
Labview中有专门的报表模块，可以实现简单报表功能，但使用不是很灵活，难以满足较高的报表要求。
文章主要讲述了Labview中利用ActiveX技术实现测试报表（Word 或Excel格式）的自动化生成功能。
标签：Labview环境；ActiveX技术；Word、Excel常见功能1 概述1.1 Labview环境Labview是一种基于“虚拟仪器”的可视化编程环境，核心概念是“软件即仪器”，特别强调软件在测控系统中的作用。
利用Labview编制的程序包括前面板界面与程序框图两部分，其操作和功能模拟了现实世界中的仪器，因此被称为VI（Virtual Instrument/虚拟仪器）。
Labview的优势主要体现在以下几个方面：（1）提供了丰富的图形控件，并采用图形化的编程方法，彻底把工程师们从复杂苦涩的文本编程工作中解放出来。
（2）内建的编译器在用户编写程序的同时就在后台自动完成了编译。
因此用户在编写程序的过程中如果有语法错误，它会被立即显示出来。
（3）通过应用程序生成器可以轻松地发布EXE、动态链接库或安装包。
（4）由于采用数据流模型，它实现了自动的多线程，从而能充分利用处理器尤其是多处理器的处理能力。
（5）通过DLL、CIN节点、ActiveX、NET或MATLAB脚本节点等技术，可以轻松实现Labview与其他编程语言混合编程。
（6）提供了大量的驱动与专用工具，几乎能与任何接口的硬件轻松连接。
（7）内建了600多个分析函数，用于数据分析和信号处理。
（8）NI同时提供了丰富的附加模块，用于扩展Labview在不同领域中的应用。
【最新2018】labview自带范例-精选word文档 (12页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==labview自带范例篇一：labview实例教程入门到精通快速上手基本基本操作１．创建调用子程序我们通过例子来说明如何创建一个VI。
练习１－１：建立一个测量温度和容积的VI，其中须调用一个仿真测量温度和容积的传感器子VI。
步骤如下：１．选择 File?New，打开一个新的前面板窗口。
２．从 Controls?Numeric 中选择 Tank放到前面板中。
３．在标签文本框中输入“容积” ，然后在前面板中的其他任何位置单击一下。
４．把容器显示对象的显示范围设置为0.0到1000.0。
a. 使用文本编辑工具（Text Edit Tool），双击容器坐标的10.0 标度，使它高亮显示。
b. 在坐标中输入 1000，再在前面板中的其他任何地方单击一下。
这时0.0到1000.0之间的增量将被自动显示。
５．在容器旁配数据显示。
将鼠标移到容器上，点右键，在出现的快速菜单中选VisibleIterms?Digital Display即可。
６．从Controls?Numeric 中选择一个温度计，将它放到前面板中。
设置其标签为“温度”,显示范围为0到100，同时配数字显示。
可得到如下的前面板图。
图１－３练习１－１的前面板图７． WindowsoShow Diagram 打开流程图窗口。
从功能模板中选择对象，将它们放到流程图上组成下图（其中的标注是后加的）。
图１－４练习１－１的流程图该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器、一个进程监视器，温度和容积对象是由前棉板的设置自动带出来的。
a. 乘法器和随机数发生器由Functions?Numeric中拖出，尽管数值常数也可以这样得到，但是建议使用c 中的方法更好些。
b. 进程监视器（Process Monitor）不是一个函数，而是以子VI的方式提供的，它存放在LabVIEW\Activity目录中，调用它的方法是在Functions?Select a VI下打开Process Monitor，然后在流程图上点击一下，就可以出现它的图标。
【精品文档】labview范例-精选word文档 (16页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==labview范例篇一：LabVIEW模板和项目范例LabVIEW模板和项目范例概览LabVIEW产品内包含了模板和项目范例，其中提供了推荐的项目开发起点，以帮助您确保系统的质量和可扩展性。
所有的模板和示例项目都是开源的，且包括丰富的文档，清楚地表明了代码的工作原理以及添加/修改功能的最佳做法。
除了展示推荐的架构，这些项目也介绍了记录和组织代码的最佳做法。
在LabVIEW启动界面中选择“创建项目”，您就可以在现有模板或项目范例的基础上创建新的LabVIEW项目。
可用的选项列表取决于您安装的软件模块和驱动程序。
本文中列出了NI所提供和支持的模板和项目范例。
目录1. 模板2. 桌面项目范例3. LabVIEW Real-Time和LabVIEW FPGA项目范例4. 添加自定义模板和项目范例5. 使用模板和项目范例快速入门1. 模板模板中展示了LabVIEW应用的最基本构建模块。
真实的系统通常会使用一个模板或多个模板的组合。
这些模板提供了常用架构，采用广泛应用的设计模式，以便用户对其进行修改，创建自己的系统。
简单状态机此模板定义了多个代码块的执行顺序。
具体通常表现为Moore状态机，该状态机根据当前状态判定下一个状态。
此模板易于插入新的代码块、删除代码块，或者改变代码块的执行顺序——而且上述操作都无需对程序架构进行较大改动。
队列消息处理器此模板可以用于多个代码块的并行运行，并允许相互之间传递数据。
每个代码块代表一个具体的任务流程（例如采集数据），设计与状态机类似。
将这些组件分开可让用户界面的响应更灵活，并且可以在执行其它消息的同时进行连续数据记录。
操作者架构此模板用于创建包含多个独立任务、且任务之间需要相互通信的LabVIEW应用。
此架构通常用于解决常见的开发问题，如由于扩展功能或添加流程导致的代码重复问题。
使用LabVIEW读取微软Excel的数值数据
使用LabVIEW读取微软Excel的数值数据主要软件:主要软件版本: 8.2.1主要软件修正版本:次要软件: N/A问题:如何在LabVIEW中读取微软Excel电子数据表中的数值数据？解答:使用读取测量文件的Express VI：你可以使用读取测量文件的Express VI从Excel电子数据表中将数值数据读取到LabVIEW中，整个过程由以下两个步骤组成：首先将你的Excel电子数据表另存为以Tab键分割的文本文件；然后，将*.txt文件重命名为*.lvm文件。
使用读取测量文件的Express VI就可以将数值数据读取到LabVIEW中。
你可以参照以下的步骤：1.打开包含了基本的数值信息的Excel电子数据表。
2.将你的Excel电子数据表另存为以Tab键分割的文本文件。
3.单击“确定”。
需要注意的是，你保存的只是活动工作表的数值数据。
4.单击“是”。
5.关闭你的Excel文档。
6.导航到你先前保存Tab键分割文本文件的目录，对你的filename.txt右击，选择“重命名”，将你的文件以.lvm的后缀命名，即命名为filename.lvm。
7.使用读取测量文件的Express VI，在配置窗口的文件名栏，选择filename.lvm，可以将你的数值电子数据表读取到LabVIEW中。
导航到你先前保存Tab键分割文本文件的目录，对你的filename.txt 右击，选择“重命名”，将你的文件以.lvm的后缀命名，即命名为filename.lvm。
使用读取电子表格的VI：LabVIEW的读取电子表格文件的VI不能直接读取.xls的文件，只能读取分割文本文件。
如果你是通过人工在读取电子表格的VI输入数据（不是使用LabVIEW的写入电子表格文件的VI）来创建你的Excel电子数据表的话，该VI是无法很好地解读你的.xls文件的，而且将会向你的数组返回零值。
你必须将你的excel 文件保存为分割文本文件，才可以在你的LabVIEW中正确地的将该 excel文件读取到你的数组中。
【最新】labview范例打不开-实用word文档 (11页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==labview范例打不开篇一：LabVIEW模板和项目范例LabVIEW模板和项目范例概览LabVIEW产品内包含了模板和项目范例，其中提供了推荐的项目开发起点，以帮助您确保系统的质量和可扩展性。
所有的模板和示例项目都是开源的，且包括丰富的文档，清楚地表明了代码的工作原理以及添加/修改功能的最佳做法。
除了展示推荐的架构，这些项目也介绍了记录和组织代码的最佳做法。
在LabVIEW启动界面中选择“创建项目”，您就可以在现有模板或项目范例的基础上创建新的LabVIEW项目。
可用的选项列表取决于您安装的软件模块和驱动程序。
本文中列出了NI所提供和支持的模板和项目范例。
目录1. 模板2. 桌面项目范例3. LabVIEW Real-Time和LabVIEW FPGA项目范例4. 添加自定义模板和项目范例5. 使用模板和项目范例快速入门1. 模板模板中展示了LabVIEW应用的最基本构建模块。
真实的系统通常会使用一个模板或多个模板的组合。
这些模板提供了常用架构，采用广泛应用的设计模式，以便用户对其进行修改，创建自己的系统。
简单状态机此模板定义了多个代码块的执行顺序。
具体通常表现为Moore状态机，该状态机根据当前状态判定下一个状态。
此模板易于插入新的代码块、删除代码块，或者改变代码块的执行顺序——而且上述操作都无需对程序架构进行较大改动。
队列消息处理器此模板可以用于多个代码块的并行运行，并允许相互之间传递数据。
每个代码块代表一个具体的任务流程（例如采集数据），设计与状态机类似。
将这些组件分开可让用户界面的响应更灵活，并且可以在执行其它消息的同时进行连续数据记录。
操作者架构此模板用于创建包含多个独立任务、且任务之间需要相互通信的LabVIEW应用。
此架构通常用于解决常见的开发问题，如由于扩展功能或添加流程导致的代码重复问题。
