一个新的200kHz200W环保型开关电源
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源单端正激式开关电源的典型电路如图四所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
一文读懂开关电源(DC-DC)的原理介绍
一文读懂开关电源（DC/DC）的原理介绍DC/DC电源指的是直流转直流的电路，有升压降压两种电路，按理来说，LDO也是DCDC电源，但行业内只认为以开关形式实现的电源为DC/DC电源。
一、DC/DC基本拓扑一个功率变换器，当输入、负载和控制均为固定值时的工作状态，在开关电源中，被称为稳态。
稳态下，功率变换器中的电感满足电感电压伏秒平衡定律：对于已工作在稳态的DC/DC功率变换器，有源开关导通时加在功率电感上的正向伏秒一定等于有源开关截至时加在该电感上的反向伏秒。
1、BUCK降压型当PWM驱动高电平使得NMOS管S1导通，忽略MOS管的导通压降，电感电流呈线性上升，此时电感正向伏秒为：VxTon=（Vin-V o）xTon当PWM驱动低电平使得NMOS管S1截至时，电感电流不能突变，经过续流二极管形成回路（忽略二极管压降），给输出负载供电，此时电感电流下降，此时电感反向伏秒为：VxToff=V ox（Ts-Ton）根据电感电压伏秒平衡定律可得：（Vin-V o）xTon=V ox（Ts-Ton）即V o=DxVin （D为占空比）2、BOOST升压型和BUCK电路类似的分析方法，当MOS管导通时，电感的正向伏秒为：VinxTon；当MOS管截至时，电感的反向伏秒为：（V o- Vin）x（Ts-Ton）根据电感电压伏秒平衡定律可得：VinxTon=（V o- Vin）x（Ts-Ton）即V o=Vin/（1-D）3、同步整流技术由于二极管导通时至少存在0.3V的压降，因此续流二极管D 所消耗的功率将会称为DC/DC电源主要功耗，从而严重限制了效率的提高。
为解决该问题，以导通电阻极小的MOS管取代续流二极管。
然后通过控制器同时控制开关管和同步整流管，要保证两个MOS管不能同时导通，负责将会发生短路。
二、DC/DC电源调制方式DC/DC电源属于斩波类型，即按照一定的调制方式，不断地导通和关断高速开关，通过控制开关通断的占空比，可以实现直流电源电平的转换。
开关电源工作原理及电路图
本文开关电源工作原理是电子发烧友网开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
LED显示屏5V40A200W专用开关电源设计
LED显示屏5V 40A专用开关电源设计1 参数:输入电源：220V输出电源：5V 40A2开关电源的组成开关电源大致由输入电路、变换器、控制电路、输出电路四个主体组成。
如果细致划分，它包括：输入滤波、输入整流、开关电路、采样、基准电源、比较放大、震荡器、V/F 转换、基极驱动、输出整流、输出滤波电路等。
实际的开关电源还要有保护电路、功率因数校正电路、同步整流驱动电路及其它一些辅助电路等。
图1是开关电源原理框图：图1 开关电源原理框图2.1 输入电路包括线性滤波电路、浪涌电流抑制电路、整流电路三部分。
作用：把输入电网交流电源转化为符合要求的开关电源直流输入电源。
典型电路如图2所示：图2 输入电路该电路包含滤波电路、浪涌电流抑制电路及全波整流电路。
输入电路各电容C11、C12、C13 用于滤波，滤除高频噪声；电抗器L11 用于浪涌抑制；电容C14、C15、C18 用于去耦。
输入220VAC 电压经过全波整流，产生变换器所需要的直流电压，及提供控制电路必须的工作电源。
J21 为短路线，TH 为过流电阻，当发生过流时，器件熔断。
2.2 功率电路基本原理市电220V的交流电经输入电路整流滤波后，已变为直流电（带脉动），从该直流电到输出之间的电路可简单等效为一个单管隔离降压变换器。
如图3所示：图3 功率电路基本原理为防止变压器T磁饱及快速恢复，原边使用了简单的R1C1释放电路。
副边VD1 整流，VD2 续流，C2去耦，L、C4滤波，R3C3、R4为辅助泄放通路。
当然实际电路比这个要复杂的多，复杂的原因主要是因为加入了保护电路、反馈电路、控制电路等。
下面具体讲述实际应用的电路。
2.3 变压器及控制部分供电电路变压器周边电路以及给控制电路供电的电路如图4所示：图4 变压器及控制部分供电电路本电路中的变压器T11就是图3中的变压器T，其中1-3绕组为原边主绕组（即图3中的N1绕组），6-7绕组为副边输出绕组（即图3中的N2绕组），4-5绕组为原边辅助绕组，主要给控制电路提供电源。
17种新型彩电开关电源集成电路资料 (1)
17种新型彩电开关电源集成电路资料1、KA3S0680RFB KA3S0880RFBKA3S0680RFB KA3S0880RFB是日本FAIRCHILD公司生产的开关电源电路，内置功率MOSFET 和控制电路，其内部设有过流、过压、过热保护电路，低压限制电路、高压感应电路等。
具有工作频率宽、效率高、工作稳定等特点，KA3S0680RFB 与KA3S0880RFB的内部电路基本相同，只是输出功率不同（KA3S0680RFB功率为150W；KA3S0880RFB功率为190W）。
它被应用在海信DP2999、海尔高美高等新型彩电中。
KA3S0680RFB KA3S0880RFB引脚功能与维修数据见表1所示。
引脚符号功能海信DP2999 海尔高美高对地电压（V）对地电阻（KΩ）对地电压（V）对地电阻（KΩ）红笔测罴笔测开机待机红笔测罴笔测①DRA IN 内置功率开关管漏极300 5.7 500 270 280 3.8 ∞②GND 接地0 0 0 0000③Vcc 电源20 5 500 16 15 3.3 ∞④FB 反馈 1.8 8 200 200 0.2 5.7 200⑤SYNC 同步输入7.17.5 31 6.3 3.8 5.4 302、A5Q1265RFA5Q1265RF是日本FAIRCHILD公司生产的FPS型开关电源控制电路，内置具有耐压强650V 的电流检测型场效应功率管和控制电路，并设有过流、过压、过热保护电路（当芯片表面温度超过150℃时，自动切断输出；当供电端③脚的电压高于24V或低于11V时，芯片停止工作）。
它被应用在海尔UOC芯片新型彩电中。
引脚功能与维修数据见表2所示引脚符号功能海尔UOC对地电压（V）对地电阻（KΩ）红笔测罴笔测①DRA IN 内部场效应管漏极270 3.7 +∞②GND 内部场效应管源极（接地）0 0 0③Vcc 电源输入端16 3.3 +∞④FB 反馈输入（通常接耦合器） 1 5.6 200⑤SYNC 同步输入 6.3 5.3 313、KA7630KA7630是具有复位信号输出功能和三路电压输出的稳压器，其内部设有限流保护电路和过热保护电路；最大输入电压20V。
开关电源工作原理及电路图
开关电源工作原理及电路图本文开关电源工作原理是电子发烧友网开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。

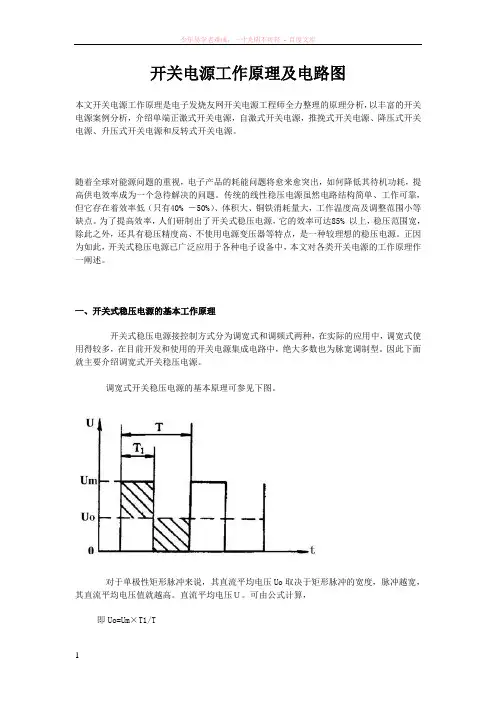

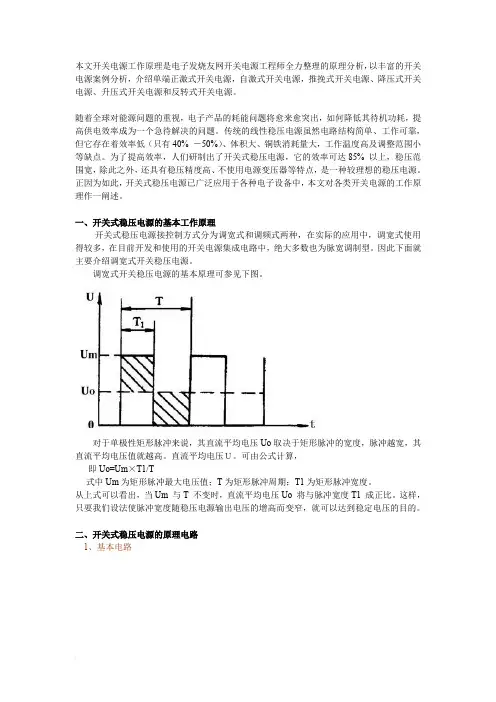

调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
开关电源中的电容比较
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）X1 >2.5kV ≤4.0kVⅢX2 ≤2.5kVⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150V不同品种的电容器，最高使用频率不同。
小型云母电容器在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ。
对于Y1电容来说，额定电压250V ac，但是峰值电压能耐到8KVdc。
名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容（CB）符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容（CBB）符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容（CY）符号：电容量：10p—0.1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容（CT）符号：电容量：10p—4.7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容（CI）符号：电容量：10p—0.1u额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：电容量：0.47--10000u额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等名称：但电解电容（CA）铌电解电容（CN）符号：电容量：0.1--1000u额定电压：6.3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿名称：陶瓷介质微调电容器符号：可变电容量：0.3--22p主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路独石电容的特点：电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。
一款多路输出单端反激式开关电源的电路设计方案
多路输出电源对于电源应用者来讲，一般都希望其所选择的新巨电源产品为“傻瓜型”的，即所选择的电源电压只要负载不超过电源最大值，无论系统的各路负载特性如何变化，而各路电源电压依然精确无误。
仅就这一点来讲，目前绝大多数的多路输出电源是不尽人意的。
为了更进一步说明多路输出电源的特性，首先从图1所示多路输出开关电源框图讲起。
从图1可以看到，真正形成闭环控制的只有主电路Vp，其它Vaux1、Vaux2等辅电路都处在失控之中。
从控制理论可知，只有Vp无论输入、输出如何变动(包括电压变动，负载变动等)，在闭环的反馈控制作用下都能保证相当高的精度(一般优于0.5%)，也就是说Vp在很大程度上只取决于基准电压和采样比例。
对Vaux1，Vaux2而言，其精度主要依赖以下几个方面：1)T1主变器的匝比，这里主要取决于Np1：Np2或Np1：Np32)辅助电路的负载情况。
3)主电路的负载情况注：如果以上3点设定后，输入电压的变动对辅电路的影响已经很有限了。
图1在以上3点中，作为一个具体的开关电源变换器，主变压器匝比已经设定，所以影响辅助电路输出电压精度最大的因素为主电路和辅电路的负载情况。
在开关电源产品中，有专门的技术指标说明和规范电源的这一特性，即就是交叉负载调整率。
为了更好地讲述这一问题，先将交叉负载调整率的测量和计算方法讲述如下。
电源变换器多路输出交叉负载调整率测量与计算步骤1)测试仪表及设备连接。
2)调节被测电源变换器的输入电压为标称值，合上开关S1、S2…Sn，调节被测电源变换器各路输出电流为额定值，测量第j路的输出电压Uj，用同样的方法测量其它各路输出电压。
3)调节第j路以外的各路输出负载电流为最小值，测量第j路的输出电压ULj。
4)按式(1)计算第j路的交叉负载调整率SIL。
SIL=×100%(1)式中：ΔUj为当其它各路负载电流为最小值时，Uj与该路输出电压ULj之差的绝对值；Uj为各路输出电流为额定值时，第j路的输出电压。
