IDC数据中心机房工程验收记录表解析
IDC数据中心机房工程验收记录表解析前言随着信息技术的不断发展，数据中心已经成为现代企业不可或缺的一部分，它可以为企业提供可靠的技术基础设施，并帮助企业提高IT系统的效率和稳定性。
而在数据中心的建设过程中，机房是最为重要的部分，它不仅要满足企业的业务需求，同时也需要符合相关法规和标准要求。
因此，在机房建设完成后进行工程验收是非常重要的环节，本文将对IDC数据中心机房工程验收记录表进行解析，帮助大家了解工程验收流程和内容。
工程验收记录表概述工程验收记录表是对机房工程验收结果的详细记录，是验收人员对机房工程验收情况的最终。
其主要包括以下方面的内容：1.现场勘察情况：工程验收人员对机房现场进行了仔细的勘察，记录了机房内各项设备的安装情况、布线情况等信息。
2.设备安装情况：工程验收人员对机房内安装的各项设备进行了仔细的检查，记录了设备的品牌、型号、数量等信息，并对安装质量进行了评估。
3.环境条件检查：机房需要满足一定的环境条件才能保障设备的正常运行，因此工程验收人员对机房内的温度、湿度、灰尘等环境条件进行了检查和记录。
4.布线情况检查：工程验收人员对机房内各项设备的布线情况进行了检查和记录，包括网络线、电源线等的布线方式、接口规范等方面的情况。
5.机房安全性检查：机房需要满足一定的安全要求才能保障设备的安全运行，因此工程验收人员对机房的防火、防盗、防雷等安全要求进行了检查和记录。
工程验收内容解析1. 现场勘察情况在现场勘察过程中，需要对机房的内部结构、细节布局进行仔细观察，对机房的建造工艺进行评估。
具体的勘察内容主要包括以下几个方面：•机房墙体、地面是否平整、坚固，是否与周边设备配套协调；•机房顶部是否具有防水预防措施；•通风系统是否合理、安装位置是否合适；•照明系统是否满足人员工作的视力要求；•是否有逃生通道，逃生通道是否畅通；•现场勘察照片和关于现场情况的文字描述等。
2. 设备安装情况对机房设备的安装情况进行评估，主要考察以下几个方面：•设备数量是否符合设计要求；•设备摆放是否符合要求，各项设备之间是否协调；•设备的接地是否正确；•设备安装的程度是否达到应有的标准；•设备的品质是否达标，安装是否存在质量问题；•预留设备接口是否合理；•规范性（设备是否符合地区、国际标准）。

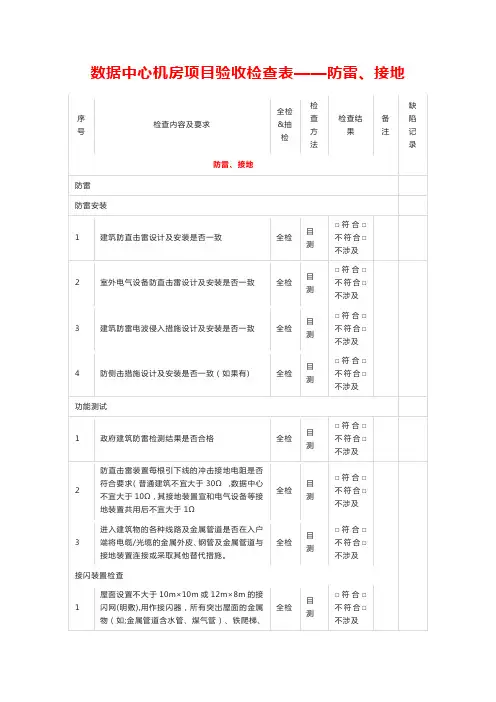

数据中心机房项目验收检查表——防雷、接地
全检
目测
□符合□不符合□不涉及
接地
安装
1
核实低压配电系统的接地形式（TX系统，TN-S/TN-C/TN-C-S:TT系统:IT系统);保护线上不应设置保护电器及隔离电器
全检
目测
□符合□不符合□不涉及
2
IT系统中的任何带电部分(包括中性线)严禁直接接地
全检
目测
□符合□不符合□不涉及
3
TT系统中，共用同一接地保护装置的所有外露可导电部分，必须用保护线与这些部分共用的接地极连在一起
3
进入建筑物的各种线路及金属管道是否在入户端将电缆/光缆的金属外皮、钢管及金属管道与接地装置连接或采取其他替代措施。
全检
目测
□符合□不符合□不涉及
接闪装置检查
1
屋面设置不大于10m×10m或12m×8m的接闪网(明敷),用作接闪器，所有突出屋面的金属物（如;金属管道含水管、煤气管）、铁爬梯、金属支架、金属门窗等）均应与屋面防雷装置相连.
3
TT系统接地电阻应符合下式要求:R≤50/Ia
式中R——考虑到季节变化时接地装置的最大接地电阻(Ω):
Ia—保证保护电器切断故障回路的动作电流(A).
IT系统接地电阻应符合下式要求R≤50/Id
式中R——考虑到季节变化时接地装置的最大接地电阻(Ω);
Id—相线和外露可导电部分间第一次短路故障故障电流(A).
钢索及起重运输设备轨道。
全检
目测
□符合□不符合□不涉及
功能测试
1
保护配电柱上断路器、负荷开关和电容器组等的避雷器的接地线应与设备外壳相连，接地装置的接地电阻不应大于10欧姆。
全检
目测
□符合□不符合□不涉及
2
目测
□符合□不符合□不涉及
接地
安装
1
核实低压配电系统的接地形式（TX系统，TN-S/TN-C/TN-C-S:TT系统:IT系统);保护线上不应设置保护电器及隔离电器
全检
目测
□符合□不符合□不涉及
2
IT系统中的任何带电部分(包括中性线)严禁直接接地
全检
目测
□符合□不符合□不涉及
3
TT系统中，共用同一接地保护装置的所有外露可导电部分，必须用保护线与这些部分共用的接地极连在一起
3
进入建筑物的各种线路及金属管道是否在入户端将电缆/光缆的金属外皮、钢管及金属管道与接地装置连接或采取其他替代措施。
全检
目测
□符合□不符合□不涉及
接闪装置检查
1
屋面设置不大于10m×10m或12m×8m的接闪网(明敷),用作接闪器，所有突出屋面的金属物（如;金属管道含水管、煤气管）、铁爬梯、金属支架、金属门窗等）均应与屋面防雷装置相连.
3
TT系统接地电阻应符合下式要求:R≤50/Ia
式中R——考虑到季节变化时接地装置的最大接地电阻(Ω):
Ia—保证保护电器切断故障回路的动作电流(A).
IT系统接地电阻应符合下式要求R≤50/Id
式中R——考虑到季节变化时接地装置的最大接地电阻(Ω);
Id—相线和外露可导电部分间第一次短路故障故障电流(A).
钢索及起重运输设备轨道。
全检
目测
□符合□不符合□不涉及
功能测试
1
保护配电柱上断路器、负荷开关和电容器组等的避雷器的接地线应与设备外壳相连，接地装置的接地电阻不应大于10欧姆。
全检
目测
□符合□不符合□不涉及
2
数据中心机房项目验收检查表——机柜及冷通道
全检
测试报告
□符合□不符合□不涉及
7
机柜配发防静电带时，每个机柜的防静电带需插入机柜内的防静电安装孔内:
全检
目测
□符合□不符合□不涉及
必须满足
8
双路供电的机房，机柜供电来自A/B路PDU，且为机柜供电的A/B两路子空开对称。
全检
人T检测
□符合□不符合□不涉及
9
机柜配电中，RPDU额定容量应不大于与其对应的PDU支路子空开额定容量。
□符合□不符合□不涉及
冷（热）通道安装
安装检查
1
通通焰门及熙封天窗规格、材质、序度、将涂、透光率等与图纸、技术要求符合:
全检
目测
□符合□不符合□不涉及
2
机柜、PDU、精密空调，端门、天窗等结构件表面清洁、无手印、无灰尘、无变形、诱蚀、无划痕；
全检
目测
□符合□不符合□不涉及
3
封闭冷（热）通道框架外观与机柜协调，牢固，无破损、变形
全检
目测
□符合□不符合□不涉及
15
大电流设备（20A以上）必须带断路器等保护开关。
全检
目测
□符合□不符合□不涉及
16
每个机柜必须使用独立的电源插排，且插排不能串联使用，不能跨机柜取电。
全检
人工检测
□符合□不符合□不涉及
17
RPDU前端电缆采用工业连接器连接，便于故障隔离、更换。
全检
目测
□符合□不符合□不涉及
全检
测试报告
□符合□不符合□不涉及
2
通道双开门能正常刷卡开启、关闭，行程内无干涉、异响等缺陷，在打开的时候实现自动闭合:
全检
测试报告
□符合□不符合□不涉及
测试报告
□符合□不符合□不涉及
7
机柜配发防静电带时，每个机柜的防静电带需插入机柜内的防静电安装孔内:
全检
目测
□符合□不符合□不涉及
必须满足
8
双路供电的机房，机柜供电来自A/B路PDU，且为机柜供电的A/B两路子空开对称。
全检
人T检测
□符合□不符合□不涉及
9
机柜配电中，RPDU额定容量应不大于与其对应的PDU支路子空开额定容量。
□符合□不符合□不涉及
冷（热）通道安装
安装检查
1
通通焰门及熙封天窗规格、材质、序度、将涂、透光率等与图纸、技术要求符合:
全检
目测
□符合□不符合□不涉及
2
机柜、PDU、精密空调，端门、天窗等结构件表面清洁、无手印、无灰尘、无变形、诱蚀、无划痕；
全检
目测
□符合□不符合□不涉及
3
封闭冷（热）通道框架外观与机柜协调，牢固，无破损、变形
全检
目测
□符合□不符合□不涉及
15
大电流设备（20A以上）必须带断路器等保护开关。
全检
目测
□符合□不符合□不涉及
16
每个机柜必须使用独立的电源插排，且插排不能串联使用，不能跨机柜取电。
全检
人工检测
□符合□不符合□不涉及
17
RPDU前端电缆采用工业连接器连接，便于故障隔离、更换。
全检
目测
□符合□不符合□不涉及
全检
测试报告
□符合□不符合□不涉及
2
通道双开门能正常刷卡开启、关闭，行程内无干涉、异响等缺陷，在打开的时候实现自动闭合:
全检
测试报告
□符合□不符合□不涉及

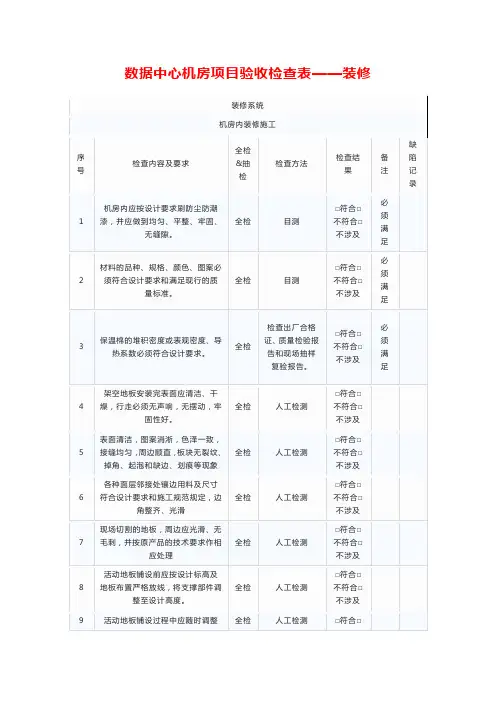

数据中心机房项目验收检查表——装修
全检
人工检测
□符合□不符合□不涉及
6
各种面层邻接处镶边用料及尺寸符合设计要求和施工规范规定，边角整齐、光滑
全检
人工检测
□符合□不符合□不涉及
7
现场切割的地板，周边应光滑、无毛刺，并按原产品的技术要求作相应处理
全检
人工检测
□符合□不符合□不涉及
8
活动地板铺设前应按设计标高及地板布置严格放线，将支撑部件调整至设计高度。
全检
目测
□符合□不符合□不涉及
4
轻钢龙骨架的隔断墙沿地、沿顶及沿墙龙骨位置应准确，固定应牢靠;
全检
目测
□符合□不符合□不涉及
5
隔断墙内填充的材料应符合设计要求，应充满、密实、均匀
全检
目测
□符合□不符合□不涉及
6
隔断墙与其他墙体、柱体的交接处应填充密封防裂材料
全检
目测
□符合□不符合□不涉及
设备基础
1
机柜、精密空调室内外机基础采用8#槽钢，位置及摆放符合设计要求，安装牢固可靠，无倾斜
全检
人工检测
□符合□不符合□不涉及
9
活动地板铺设过程中应随时调整水平，遇到障碍物或不规则墙面，应按实际尺寸镶补并附加支撑部件。
全检
人工检测
□符合□不符合□不涉及
10
地板间安装水平〈横方向）高度误差小于1㎜，地板与机柜或墙面误差小于3㎜.
全检
人工检测
□符合□不符合□不涉及
11
地板安装竖方向铺放误差小于等于2㎜
全灭
目测
口符合口不符合口不涉及
2
排水管的坡度应在2‰~5‰的范围内，坡度应坡向泄水装置一侧;
全检
目测
人工检测
□符合□不符合□不涉及
6
各种面层邻接处镶边用料及尺寸符合设计要求和施工规范规定，边角整齐、光滑
全检
人工检测
□符合□不符合□不涉及
7
现场切割的地板，周边应光滑、无毛刺，并按原产品的技术要求作相应处理
全检
人工检测
□符合□不符合□不涉及
8
活动地板铺设前应按设计标高及地板布置严格放线，将支撑部件调整至设计高度。
全检
目测
□符合□不符合□不涉及
4
轻钢龙骨架的隔断墙沿地、沿顶及沿墙龙骨位置应准确，固定应牢靠;
全检
目测
□符合□不符合□不涉及
5
隔断墙内填充的材料应符合设计要求，应充满、密实、均匀
全检
目测
□符合□不符合□不涉及
6
隔断墙与其他墙体、柱体的交接处应填充密封防裂材料
全检
目测
□符合□不符合□不涉及
设备基础
1
机柜、精密空调室内外机基础采用8#槽钢，位置及摆放符合设计要求，安装牢固可靠，无倾斜
全检
人工检测
□符合□不符合□不涉及
9
活动地板铺设过程中应随时调整水平，遇到障碍物或不规则墙面，应按实际尺寸镶补并附加支撑部件。
全检
人工检测
□符合□不符合□不涉及
10
地板间安装水平〈横方向）高度误差小于1㎜，地板与机柜或墙面误差小于3㎜.
全检
人工检测
□符合□不符合□不涉及
11
地板安装竖方向铺放误差小于等于2㎜
全灭
目测
口符合口不符合口不涉及
2
排水管的坡度应在2‰~5‰的范围内，坡度应坡向泄水装置一侧;
全检
目测

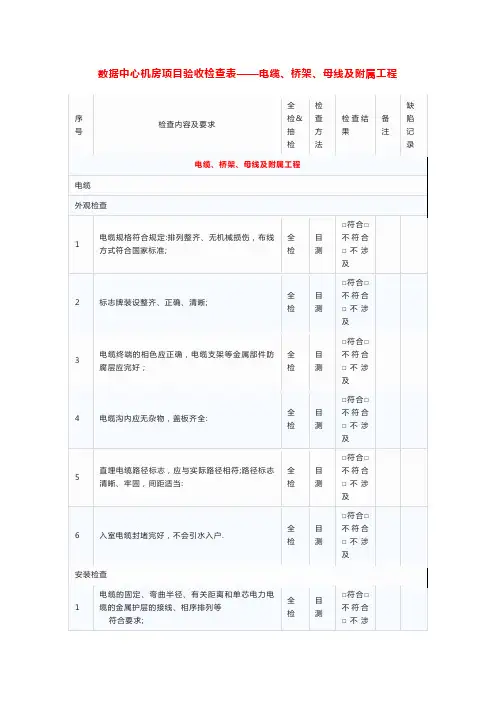

数据中心机房项目验收检查表——电缆、桥架、母线及附属工程
全检
目测
□符合□不符合□不涉及
安装检查
1
母线涂漆颜色应符合规定:1）三相交流母线:A相——黄色，B相——绿色，C相——红色:（2）直流母线:正极—一赫色，负极——蓝色:〔3〉直流均衡汇流母线——紫色加黑色条纹;（4）交流中性汇流母线——紫色加黑色条纹;（5）封闭母线——母线外表面及外壳内表面涂无光泽黑漆;外壳外表面涂浅色漆
3
电缆终端的相色应正确，电缆支架等金属部件防腐层应完好；
全检
目测
□符合□不符合□不涉及
4
电缆沟内应无杂物，盖板齐全:
全检
目测
□符合□不符合□不涉及
5
直埋电缆路径标志，应与实际路径相符;路径标志清晰、牢固，间距适当:
全检
目测
□符合□不符合□不涉及
6
入室电缆封堵完好，不会引水入户.
全检
目测
□符合□不符合□不涉及
2
防鼠板已安装（高度符合要求，板材表面无毛刺，己做防腐处理）
全检
目测
□符合□不符合□不涉及
3
绝缘垫已铺设（表面干净整洁，产品绝缘程度符合要求〕
全检
目测
□符合□不符合□不涉及
4
顶部和墙面粉刷符合设计要求，抹灰均匀，无明显刮花和积块
全检
目测
□符合□不符合□不涉及
5
环氧地面符合设计要求（列出设计要求)
全检
全检
目测
□符合□不符合□不涉及
17
线缆所附标志、标签内容应齐全、清晰，外包装应注明型号和规格,线缆外包装和外护套需完整无损（100%达标）
全检
目测
□符合□不符合□不涉及
母线
外观检查
1
母线表面光洁平整，不得有裂纹、折皱、夹杂物及扭曲变形现象;
目测
□符合□不符合□不涉及
安装检查
1
母线涂漆颜色应符合规定:1）三相交流母线:A相——黄色，B相——绿色，C相——红色:（2）直流母线:正极—一赫色，负极——蓝色:〔3〉直流均衡汇流母线——紫色加黑色条纹;（4）交流中性汇流母线——紫色加黑色条纹;（5）封闭母线——母线外表面及外壳内表面涂无光泽黑漆;外壳外表面涂浅色漆
3
电缆终端的相色应正确，电缆支架等金属部件防腐层应完好；
全检
目测
□符合□不符合□不涉及
4
电缆沟内应无杂物，盖板齐全:
全检
目测
□符合□不符合□不涉及
5
直埋电缆路径标志，应与实际路径相符;路径标志清晰、牢固，间距适当:
全检
目测
□符合□不符合□不涉及
6
入室电缆封堵完好，不会引水入户.
全检
目测
□符合□不符合□不涉及
2
防鼠板已安装（高度符合要求，板材表面无毛刺，己做防腐处理）
全检
目测
□符合□不符合□不涉及
3
绝缘垫已铺设（表面干净整洁，产品绝缘程度符合要求〕
全检
目测
□符合□不符合□不涉及
4
顶部和墙面粉刷符合设计要求，抹灰均匀，无明显刮花和积块
全检
目测
□符合□不符合□不涉及
5
环氧地面符合设计要求（列出设计要求)
全检
全检
目测
□符合□不符合□不涉及
17
线缆所附标志、标签内容应齐全、清晰，外包装应注明型号和规格,线缆外包装和外护套需完整无损（100%达标）
全检
目测
□符合□不符合□不涉及
母线
外观检查
1
母线表面光洁平整，不得有裂纹、折皱、夹杂物及扭曲变形现象;
数据中心机房项目验收检查表——VRV
全检
目测
□符合□不符合□不涉及
4
风管接口
1、进口:直线长度至少是风管直径的4倍，配备刚性风管接口。不得采用挠性接口.
2、出风;提供工厂安装的消声器，或直线长度至少1500mm内衬隔音材料的风管
全检
目测
□符合□不符合□不涉及
5
现场检测
1.最高和最低风量是否满足需求
2.就地温度控制传感器响应速度快
3.噪声水平满足设计要求
数据中心机房项目验收检查表——VRV
VRV
序号
检查内容及要求
全检&抽检
检查方法
检查结果
备注
缺陷记录
1
外 观
无变形、无受损、无明显磕碰痕迹，内外干净无灰尘
全检
目测
□符合□不符合□ห้องสมุดไป่ตู้涉及
2
安 装
1、安装平正，牢固，单独支架
2、连接至风口的管道平顺，无扭曲
全检
目测
□符合□不符合□不涉及
3
检查口
顶板处设检修口，设备安装于易于接近的维修位置
抽检
目测/人工检测或检查测试报告
□符合□不符合□不涉及
目测
□符合□不符合□不涉及
4
风管接口
1、进口:直线长度至少是风管直径的4倍，配备刚性风管接口。不得采用挠性接口.
2、出风;提供工厂安装的消声器，或直线长度至少1500mm内衬隔音材料的风管
全检
目测
□符合□不符合□不涉及
5
现场检测
1.最高和最低风量是否满足需求
2.就地温度控制传感器响应速度快
3.噪声水平满足设计要求
数据中心机房项目验收检查表——VRV
VRV
序号
检查内容及要求
全检&抽检
检查方法
检查结果
备注
缺陷记录
1
外 观
无变形、无受损、无明显磕碰痕迹，内外干净无灰尘
全检
目测
□符合□不符合□ห้องสมุดไป่ตู้涉及
2
安 装
1、安装平正，牢固，单独支架
2、连接至风口的管道平顺，无扭曲
全检
目测
□符合□不符合□不涉及
3
检查口
顶板处设检修口，设备安装于易于接近的维修位置
抽检
目测/人工检测或检查测试报告
□符合□不符合□不涉及
机房建设、改造升级验收记录单
机房工程(机房建设)验收报告记录表
供配电系统验收记录表
编号
KTR-02
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
《建筑电气工程施工质量验收规范》GB 50303
《电子信息系统机房施工及验收规范》GB50462-2008
施工质量验收内容
验收结论（记录）
通
用
1
电气装置、配件及其附属技术文件是否齐全；
最小绝缘电阻值（MΩ）
开光、插座
5
灯具
2
电线电缆
0.5
电源箱、柜二次回路
1
验收结论
参加验收
人员
（签字）
防雷与接地验收记录表
编号
KTR-01
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
《电子信息系统机房施工及验收规范》GB50462-2008
《建筑物电子信息系统防雷技术规范》GB50343-2004
3
设备监控系统
设备参数采集正确性
4
报警响应时间
5
联动功能
6
视频监控系统
系统控制功能检测
7
监视功能
8
显示功能
9
记录功能
10
回放功能
11
联动功能
12
其他功能项目检测
13
入侵报警系统
入侵报警功能检测
探测器报警功能
14
报警恢复功能
15
记录显示功能
显示信息、记录内容
16
管理功能
17
系统自检功能检测
系统自检功能
2
电缆敷设前应进行绝缘测试，并应在合格后敷设。机房内电缆、电线的敷设，应排列整齐、捆扎牢固、标志清晰，端接处长度应留有适当富裕量，不得有扭绞、压扁和保护层断裂等现象。电缆接入配电箱、配电柜时，应捆扎固定，不应对配电箱产生额外应力。
供配电系统验收记录表
编号
KTR-02
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
《建筑电气工程施工质量验收规范》GB 50303
《电子信息系统机房施工及验收规范》GB50462-2008
施工质量验收内容
验收结论（记录）
通
用
1
电气装置、配件及其附属技术文件是否齐全；
最小绝缘电阻值（MΩ）
开光、插座
5
灯具
2
电线电缆
0.5
电源箱、柜二次回路
1
验收结论
参加验收
人员
（签字）
防雷与接地验收记录表
编号
KTR-01
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
《电子信息系统机房施工及验收规范》GB50462-2008
《建筑物电子信息系统防雷技术规范》GB50343-2004
3
设备监控系统
设备参数采集正确性
4
报警响应时间
5
联动功能
6
视频监控系统
系统控制功能检测
7
监视功能
8
显示功能
9
记录功能
10
回放功能
11
联动功能
12
其他功能项目检测
13
入侵报警系统
入侵报警功能检测
探测器报警功能
14
报警恢复功能
15
记录显示功能
显示信息、记录内容
16
管理功能
17
系统自检功能检测
系统自检功能
2
电缆敷设前应进行绝缘测试，并应在合格后敷设。机房内电缆、电线的敷设，应排列整齐、捆扎牢固、标志清晰，端接处长度应留有适当富裕量，不得有扭绞、压扁和保护层断裂等现象。电缆接入配电箱、配电柜时，应捆扎固定，不应对配电箱产生额外应力。
数据中心验收记录表-2016
4
防火阀是否安规定安装
5
新风系统是否能正常开启、关停
系统验收结论
参加验收人员（签字）
综合布线系统验收记录表
工程名称
xxxxxxxxx-机房建设
编号
施工单位
xxxxxx
项目经理
xxxxxx
验收标准
《综合布线系统工程验收规范》GB 50312、《数据中心基础设施施工及验收规范》GB50462-2015
施工质量验收内容
施工质量验收内容
结论（记录）
通用
1
线缆、电气装置及设备的型号、规格是否符合设计要求
2
线缆、电气装置及设备的电气绝缘是否符合设计要求
电气
装置
1
电气装置、配件及其附属技术文件是否齐全
2
电气装置的安装方式是否符合设计要求
3
电气装置与其他系统的联锁动作的正确性、响应时间及顺序
电缆
1
线缆的敷设方式、标志、保护等是否符合设计要求
《建筑电气工程施工质量验收规范》 GB 50303 、《建筑物电子信息系统防雷技术规范》GB 50343、《建 筑物防雷工程施工与质量验收规范》GB 50601、《数据中心基础设施施工及验收规范》GB50462-2015
施工质量验收内容
结论（记录）
防雷
系统
1
浪涌保护器的规格、型号
2
浪涌保护器安装位置
施工质量验收内容
结论（记录）
1
线缆的布放应自然平直，不得扭绞，不宜交叉，标签应清晰
2
从配线架至设备间的线缆不得有接头
3
线缆敷设后应进行导通测试。
4
支架应安装牢固，走线架、 线槽与支架间螺栓，走线架、线槽与连接板间螺栓应紧固、无遗漏;
防火阀是否安规定安装
5
新风系统是否能正常开启、关停
系统验收结论
参加验收人员（签字）
综合布线系统验收记录表
工程名称
xxxxxxxxx-机房建设
编号
施工单位
xxxxxx
项目经理
xxxxxx
验收标准
《综合布线系统工程验收规范》GB 50312、《数据中心基础设施施工及验收规范》GB50462-2015
施工质量验收内容
施工质量验收内容
结论（记录）
通用
1
线缆、电气装置及设备的型号、规格是否符合设计要求
2
线缆、电气装置及设备的电气绝缘是否符合设计要求
电气
装置
1
电气装置、配件及其附属技术文件是否齐全
2
电气装置的安装方式是否符合设计要求
3
电气装置与其他系统的联锁动作的正确性、响应时间及顺序
电缆
1
线缆的敷设方式、标志、保护等是否符合设计要求
《建筑电气工程施工质量验收规范》 GB 50303 、《建筑物电子信息系统防雷技术规范》GB 50343、《建 筑物防雷工程施工与质量验收规范》GB 50601、《数据中心基础设施施工及验收规范》GB50462-2015
施工质量验收内容
结论（记录）
防雷
系统
1
浪涌保护器的规格、型号
2
浪涌保护器安装位置
施工质量验收内容
结论（记录）
1
线缆的布放应自然平直，不得扭绞，不宜交叉，标签应清晰
2
从配线架至设备间的线缆不得有接头
3
线缆敷设后应进行导通测试。
4
支架应安装牢固，走线架、 线槽与支架间螺栓，走线架、线槽与连接板间螺栓应紧固、无遗漏;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
隐蔽空间内安装电气装置时应留有维修路径和空间。
配线及
1
线缆端头与电源箱、柜的接线端子应搪锡或镀银。线缆端头与电源箱、柜的连接应牢固、可靠，接触面搭接长度不应小于搭接面得宽度
精品文档．
精品文档
敷设
2
机房内电缆、电缆敷设前应进行绝缘测试，并应在合格后敷设。电线的敷设，应排列整齐、捆扎牢固、标志清晰，端接处长度应留有适当富裕量，不得有扭绞、压扁和保护层断裂等现象。电缆接入配电箱、配电柜时，应捆扎固定，不应对配电箱产生额外应力。
5
电缆桥架、线槽和保护管的敷设应符合设计要求。在活动地板下敷设时，电缆桥架或线槽底部不宜紧贴地面。
照明装置
1
吸顶灯具底座应紧贴吊顶或顶板，安装应牢固。
2
嵌入安装灯具应固定在吊顶板预留洞（孔）内专设的框架上。灯具宜单独吊装，灯具边框外缘应紧贴吊顶板。
3
灯具安装位置应符合设计要求，成排安装时应整齐、美观。
电气测试
1
电气装置与其他系统的联锁动作的正确性、响应时间及顺序；
2
电线、电缆及电气装置的相序的正确性；
3
电线、电缆及电气装置的电器绝缘电阻应满足项目名称Ω）最小绝缘电阻值（M 5开光、插座灯具2
0.5电线电缆1
电源箱、柜二次回路
验收结论
精品文档．
精品文档
参加验收人员（签字）
建设单位：间：时
监理单位：时间：
4
不间断电源及其附属设备安装前应依据随即提供的数据，检查电压、电流及输入输出特性等参数，并应在符合设计要求后进行安装。安装及接线应正确、牢固。
5
蓄电池组的安装应符合设计及产品技术文件要求。蓄电池组重量超过楼板载荷时，在安装前应按设计采取加固措施。对于含有腐蚀性物质的蓄电池，安装时应采取防护措施。
6
电气装置与各系统的联锁应符合设计要求，联锁动作应正确。
地接线
1
接地线不得有机械损伤；穿越墙壁、楼板时应加装保护套管；在有化学腐蚀的位置应采取防腐措施；在跨越建筑物伸缩缝、沉降缝处、应弯成弧状，弧长宜为缝宽的倍。1.5
2
接地端子应做明显标记，接地线应沿长度方向用油漆刷成黄绿相间的条纹进行标记。
3
接地线的敷设应平直、整齐。转弯时，弯曲半径应符合规范规定。接地线的连接宜采用焊接，焊接应牢固、无虚焊，并应进行防腐处理。
3
。安10mm隔断墙内穿线管与墙面板应有间隙，间隙不宜小于装在隔断墙上的设备或装置应整齐固定在附加龙骨上，墙板不得受力。
4
电源相线、保护地线、零线的颜色应按设计要求编号，颜色应符合下列规定：保护接地线（PE线）应为黄绿相间色；1线）应为淡蓝色；中性线（2 N相线应用红色。3 A相线应用黄色，B相线应用绿色，C
10
回放功能
11
联动功能
12
其他功能项目检测
13
入侵报警系统
入侵报警功能检测
探测器报警功能
14
报警恢复功能
15
记录显示功能
显示信息、记录内容
16
管理功能
17
系统自检功能检测
系统自检功能
18
/布防撤防功能
19
系统报警响应时间
20
出入口控制系统
出入目标识读装置功能
21
信息处理/控制功能
22
异常报警功能
系Байду номын сангаас检测结论
精品文档
IDC数据中心机房工程验收记录表
防雷与接地验收记录表
编号
YSJL-01
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
《电子信息系统机房施工及验收规范》GB50462-2008《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑电气工程施工质量验收规范》GB50303-2002
电气装置
1
电气装置的安装应牢固可靠、标志明确、内外清洁。安装垂直同类电气设备的安装高度，在设计无规定度偏差宜小于1.5‰；时应一致
2
开关、插座应按设计位置暗装，接线应正确、牢固。不间断电源插座应与其他电源插座有明显的形状或颜色区别
3
落地安装的电源箱、柜应有基座。安装前，应按接线图检查内部接线。基座及电源箱、柜安装应牢固，箱、柜内部不应受额外应力。接入电源箱、柜电缆的弯曲半径宜大于电缆最小允许弯曲半径。
施工质量验收内容
记（收结论验录）
通用
1
电气装置、配件及其附属技术文件是否齐全；
2
线缆的型号、规格、敷设方式、相序、导通性、标志、保护等是否符合设计要求，已经隐蔽的应检查相关的隐蔽工程记录；
3
照明装置的型号、规格、安装方式、外观质量及开关动作的准确性与灵活性是否符合设计要求。
4
电气装置的型号、规格、安装方式是否符合设计要求；
承建单位：时间：
精品文档．
精品文档
监控与安全防范系统功能检测记录表
工程名称
编号
YSJL-03
施工单位
项目经理
序号
系统
检测结果检测项目
检测结论
1
环境监控系统
温度、湿度监控准确性
2
漏水报警准确性
3
设备监控系统
设备参数采集正确性
4
报警响应时间
5
联动功能
6
视频监控系统
系统控制功能检测
7
监视功能
8
显示功能
9
记录功能
施工质量验收内容
验收结论（记录）
设备安装
1
设备与设施的安装应按设计确定位置进行，并应符合下列规定：1）应留有操作和维修的空间；环境参数采集设备应安装在能代表被采集对象实）2
际状况的位置上。
2
读卡器、开门，按钮等实施的安装位置应远离电磁干扰源。
3
信号传输设备和信号接收设备之间的路径和距离应符合设计要求，设计无规定时应满足设备技术档案的要求。
验收结论
参加验收人员（签字）
建设单位：时间：
监理单位：时间：
承建单位：时间：
精品文档．
精品文档
供配电系统验收记录表
号编
YSJL-02
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
GB 50303《建筑电气工程施工质量验收规范》GB50462-2008
《电子信息系统机房施工及验收规范》
参加验收人员（签字）
建设单位：时间：
监理单位：时间：
承建单位：时间：
精品文档．
精品文档
综合环境监控系统验收记录表
号编
YSJL-04-
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
GB50462-2008《电子信息系统机房施工及验收规范》GB50348-2004《安全防范工程技术规范》
施工质量验收内容
验收结论（记录）
防雷与接地装置
1
浪涌保护器安装应牢固，接线应可靠。安装多个浪涌保护器时，安装位置、顺序应符合设计和产品说明书的要求
2
接地装置焊接应牢固，并应采取防腐措施。接地体埋设位置和深度应符合设计要求。引下线应固定。
3
接地电阻值无法满足设计要求时，应采取物理或化学降阻措施。
4
等电位联接金属带可采用焊接、熔接或压接。金属带表面应无毛刺、明显伤痕，安装应平整、连接牢固，焊接应进行防腐处理。
隐蔽空间内安装电气装置时应留有维修路径和空间。
配线及
1
线缆端头与电源箱、柜的接线端子应搪锡或镀银。线缆端头与电源箱、柜的连接应牢固、可靠，接触面搭接长度不应小于搭接面得宽度
精品文档．
精品文档
敷设
2
机房内电缆、电缆敷设前应进行绝缘测试，并应在合格后敷设。电线的敷设，应排列整齐、捆扎牢固、标志清晰，端接处长度应留有适当富裕量，不得有扭绞、压扁和保护层断裂等现象。电缆接入配电箱、配电柜时，应捆扎固定，不应对配电箱产生额外应力。
5
电缆桥架、线槽和保护管的敷设应符合设计要求。在活动地板下敷设时，电缆桥架或线槽底部不宜紧贴地面。
照明装置
1
吸顶灯具底座应紧贴吊顶或顶板，安装应牢固。
2
嵌入安装灯具应固定在吊顶板预留洞（孔）内专设的框架上。灯具宜单独吊装，灯具边框外缘应紧贴吊顶板。
3
灯具安装位置应符合设计要求，成排安装时应整齐、美观。
电气测试
1
电气装置与其他系统的联锁动作的正确性、响应时间及顺序；
2
电线、电缆及电气装置的相序的正确性；
3
电线、电缆及电气装置的电器绝缘电阻应满足项目名称Ω）最小绝缘电阻值（M 5开光、插座灯具2
0.5电线电缆1
电源箱、柜二次回路
验收结论
精品文档．
精品文档
参加验收人员（签字）
建设单位：间：时
监理单位：时间：
4
不间断电源及其附属设备安装前应依据随即提供的数据，检查电压、电流及输入输出特性等参数，并应在符合设计要求后进行安装。安装及接线应正确、牢固。
5
蓄电池组的安装应符合设计及产品技术文件要求。蓄电池组重量超过楼板载荷时，在安装前应按设计采取加固措施。对于含有腐蚀性物质的蓄电池，安装时应采取防护措施。
6
电气装置与各系统的联锁应符合设计要求，联锁动作应正确。
地接线
1
接地线不得有机械损伤；穿越墙壁、楼板时应加装保护套管；在有化学腐蚀的位置应采取防腐措施；在跨越建筑物伸缩缝、沉降缝处、应弯成弧状，弧长宜为缝宽的倍。1.5
2
接地端子应做明显标记，接地线应沿长度方向用油漆刷成黄绿相间的条纹进行标记。
3
接地线的敷设应平直、整齐。转弯时，弯曲半径应符合规范规定。接地线的连接宜采用焊接，焊接应牢固、无虚焊，并应进行防腐处理。
3
。安10mm隔断墙内穿线管与墙面板应有间隙，间隙不宜小于装在隔断墙上的设备或装置应整齐固定在附加龙骨上，墙板不得受力。
4
电源相线、保护地线、零线的颜色应按设计要求编号，颜色应符合下列规定：保护接地线（PE线）应为黄绿相间色；1线）应为淡蓝色；中性线（2 N相线应用红色。3 A相线应用黄色，B相线应用绿色，C
10
回放功能
11
联动功能
12
其他功能项目检测
13
入侵报警系统
入侵报警功能检测
探测器报警功能
14
报警恢复功能
15
记录显示功能
显示信息、记录内容
16
管理功能
17
系统自检功能检测
系统自检功能
18
/布防撤防功能
19
系统报警响应时间
20
出入口控制系统
出入目标识读装置功能
21
信息处理/控制功能
22
异常报警功能
系Байду номын сангаас检测结论
精品文档
IDC数据中心机房工程验收记录表
防雷与接地验收记录表
编号
YSJL-01
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
《电子信息系统机房施工及验收规范》GB50462-2008《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑电气工程施工质量验收规范》GB50303-2002
电气装置
1
电气装置的安装应牢固可靠、标志明确、内外清洁。安装垂直同类电气设备的安装高度，在设计无规定度偏差宜小于1.5‰；时应一致
2
开关、插座应按设计位置暗装，接线应正确、牢固。不间断电源插座应与其他电源插座有明显的形状或颜色区别
3
落地安装的电源箱、柜应有基座。安装前，应按接线图检查内部接线。基座及电源箱、柜安装应牢固，箱、柜内部不应受额外应力。接入电源箱、柜电缆的弯曲半径宜大于电缆最小允许弯曲半径。
施工质量验收内容
记（收结论验录）
通用
1
电气装置、配件及其附属技术文件是否齐全；
2
线缆的型号、规格、敷设方式、相序、导通性、标志、保护等是否符合设计要求，已经隐蔽的应检查相关的隐蔽工程记录；
3
照明装置的型号、规格、安装方式、外观质量及开关动作的准确性与灵活性是否符合设计要求。
4
电气装置的型号、规格、安装方式是否符合设计要求；
承建单位：时间：
精品文档．
精品文档
监控与安全防范系统功能检测记录表
工程名称
编号
YSJL-03
施工单位
项目经理
序号
系统
检测结果检测项目
检测结论
1
环境监控系统
温度、湿度监控准确性
2
漏水报警准确性
3
设备监控系统
设备参数采集正确性
4
报警响应时间
5
联动功能
6
视频监控系统
系统控制功能检测
7
监视功能
8
显示功能
9
记录功能
施工质量验收内容
验收结论（记录）
设备安装
1
设备与设施的安装应按设计确定位置进行，并应符合下列规定：1）应留有操作和维修的空间；环境参数采集设备应安装在能代表被采集对象实）2
际状况的位置上。
2
读卡器、开门，按钮等实施的安装位置应远离电磁干扰源。
3
信号传输设备和信号接收设备之间的路径和距离应符合设计要求，设计无规定时应满足设备技术档案的要求。
验收结论
参加验收人员（签字）
建设单位：时间：
监理单位：时间：
承建单位：时间：
精品文档．
精品文档
供配电系统验收记录表
号编
YSJL-02
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
GB 50303《建筑电气工程施工质量验收规范》GB50462-2008
《电子信息系统机房施工及验收规范》
参加验收人员（签字）
建设单位：时间：
监理单位：时间：
承建单位：时间：
精品文档．
精品文档
综合环境监控系统验收记录表
号编
YSJL-04-
工程名称
施工单位
分包单位
建设单位
监理单位
施工执行标准名称及编号
GB50462-2008《电子信息系统机房施工及验收规范》GB50348-2004《安全防范工程技术规范》
施工质量验收内容
验收结论（记录）
防雷与接地装置
1
浪涌保护器安装应牢固，接线应可靠。安装多个浪涌保护器时，安装位置、顺序应符合设计和产品说明书的要求
2
接地装置焊接应牢固，并应采取防腐措施。接地体埋设位置和深度应符合设计要求。引下线应固定。
3
接地电阻值无法满足设计要求时，应采取物理或化学降阻措施。
4
等电位联接金属带可采用焊接、熔接或压接。金属带表面应无毛刺、明显伤痕，安装应平整、连接牢固，焊接应进行防腐处理。
