射线探伤机安全操作规程
射线探伤机操作规程
射线探伤机操作规程一、X射线机操作前的准备1现场操作a) 现场进行X射线时，应设置安全线，确定“控制区”及“监督区”，并放置明显警告标志。
放射时间须经现场施工管理人员的批准，现场施工管理人员应采取有效方法通知其他非放射人员撤离放射危险区域。
b) X射线探伤人员应备有个人剂量报警仪和环境剂量巡视仪，测定工作环境和个人安全照射量，同时佩戴齐全铅衣和防护镜等防护设备。
2 通电前的准备a) 新购射线机或首次上机操作者，先阅读设备使用说明书，并正确操作和维护X射线机。
b）检查使用电源和设备标称电压是否相符。
若电源电压波动超过额定电源电压的±10%而影响探伤机的正常工作时，应配置稳压电源装置（稳压器）。
c）仔细检查探伤机各部件，包括：X射线管头、控制箱、电源电缆、高压电缆等是否配套、齐全和完好。
插头、插座避免受潮及混入垃圾、泥砂、金属等杂物，插头、插座的针或孔无氧化变黑接触不良、无变形、无破损；电线与电缆外部无破损、漏电、无老化。
d）将电源线、高压电缆插头分别和控制箱、机头、高压发生器及冷却系统等牢固连接，保证接触良好。
e)检查气绝缘X射线机的气压是否符合要求。
绝缘气体（SF6）压力表示值不低于0.35MPa,不高于0.5MPa,低于0.35MPa。
X射线发生器内的绝缘气体SF6的压力低于0.35MPa时禁止使用。
注意：压力低，使用会损坏高压包、射线管等；不要把发生器置于高温的场合。
f) X射线机是高电压设备，为避免漏电和感应电的影响，控制箱和高压发生器都应可靠接地。
利用工作场所附近的接地体，亦可采用一根ф10×300mm的接地棒，打入土中250mm深（选择较潮湿的地方）便能满足需求。
电源线应接在配有漏电保护器的电源上。
3 通电后检查3.1 接通电源后，控制箱面板上的电源指示灯亮，冷却系统开始工作。
气绝缘机的机头风扇应转动。
3.2 通电后，仪器空运不正常，应停机查明原因，并采取处理措施。
射线探伤安全操作规程
射线探伤安全操作规程
1、开机前应仔细检查机器是否正常，预热冷却是否正常，必须在确保安全前提下方可开机。
2、开机前仔细检查高压连锁装置、报警器、警灯、警铃是否正常，在一切正常下方可开机。
3、开机前要确保除控制室操作人员以外的人离开现场，打开警报装置，关闭好探照室门。
4、机器工作前必须清理射线探照室外部人员，严禁有人在探伤室外逗留，并在车间门口张贴警示告示，写明探伤时间、完成时间。
5、机器操作时，控制室内应不少于两人，并按说明书进行操作。
6、操作中发生连锁报警及其它故障时，必须通知有关部门排除故障方可工作，故障排除前停止工作。
7、每次拍片后，间歇五分钟，待有害气体散后，方可再次进入探伤操作室。
8、探伤人员每半年进行一次体检，新调入的人员必须经技术培训并经体检合格方可上岗。
9、工作完毕，机器冷却15分钟方可关机，关好水、电源、火源方可离开现场。
10、清理工作场地，做到干净安全，文明生产。
11、严格按《射线探伤操作规程》进行操作。
12、射线检测人员应具备经有关部门培训后颁发的资格证，持证上岗，
且资格证在有效期内。
13、工作前应穿戴好防护用品。
14、应重视曝光室防护条件的建设，曝光室的射线泄漏量应经过有关监察部门测量。
15、应邀请卫生防疫机构、环保监察部门到现场实地检测，未达标的曝光室不能投入使用。
X射线探伤机操作规程
X射线探伤机操作规程1.X光机操作前的准备工作。
2.使用前应检查X光机是否处于完好状态，电缆线、电源线是否有破损。
3.使用前应检查使用现场是否有妨碍安全操作的因素。
4.X光机送上高压前，所有人员要撤离非安全区。
并在非安全区作出明显标记，在条件允许的情况下，需派人监护，防止无关人员进入正在作业区域。
5.安全防护用品，如铅衣、铅帽、射线报警器等。
6.将地线接至控制箱上接地端，并将地线的尖头接地杆插进潮湿地下；或将地线连接到用于接地专用的接线端处。
7.接好X射线警报灯，警报灯闪烁时，说明X光机正在工作，应阻止所有人靠近工作区域。
8.训机：送电。
按X光机使用说明书的要求对X光机进行老化训练，训机完后，才可开始透照。
9.透照工作结束后，不能立即关机，要让X光机充分散热。
10.在X射线停止发射期间，为了保持冷却风扇继续旋转，不要关闭电源开关。
11.X光机一定用所附属的接地线与大地接线，不得在电焊铁板上接地。
12.X光机以间歇方式工作，工作时间与休息时间为1:1。
13.X射线发生器和控制器一定与同一编号的组合起来使用。
14.在插入和拔出电缆前，一定在切断电源后进行，要注意插座中不要受潮及混入垃圾，泥砂等。
15.发生器和焊接中的铁板等的钢材之间一定要绝缘，并注意不要让发生器受到冲击力。
16.X射线发生前在接通电源的情况下，应确认冷却风扇是否在运转。
17.在室外操作时应避免太阳光直射。
应采取防护措施，防止无关人员进入作业区。
18.探伤机长期不使用时，每月必须训机一次并应训练至70%以上。
19.在电源电压不稳的情况下，要使用稳压器。

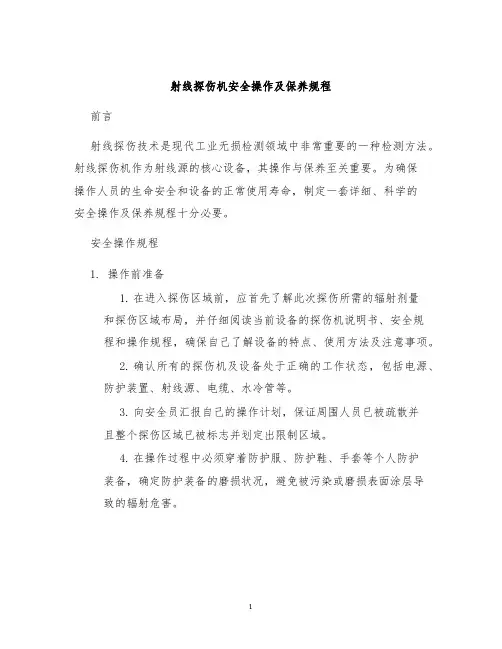

射线探伤机安全操作及保养规程
射线探伤机安全操作及保养规程前言射线探伤技术是现代工业无损检测领域中非常重要的一种检测方法。
射线探伤机作为射线源的核心设备，其操作与保养至关重要。
为确保操作人员的生命安全和设备的正常使用寿命，制定一套详细、科学的安全操作及保养规程十分必要。
安全操作规程1. 操作前准备1.在进入探伤区域前，应首先了解此次探伤所需的辐射剂量和探伤区域布局，并仔细阅读当前设备的探伤机说明书、安全规程和操作规程，确保自己了解设备的特点、使用方法及注意事项。
2.确认所有的探伤机及设备处于正确的工作状态，包括电源、防护装置、射线源、电缆、水冷管等。
3.向安全员汇报自己的操作计划，保证周围人员已被疏散并且整个探伤区域已被标志并划定出限制区域。
4.在操作过程中必须穿着防护服、防护鞋、手套等个人防护装备，确定防护装备的磨损状况，避免被污染或磨损表面涂层导致的辐射危害。
2. 探伤操作1.在进行探伤操作前，请务必确保将辐射源安装在设备上，并且在放射源周围设立标志，通知四周人员远离该区域，并设置警告信号标志等以防止他人误入探伤区域。
2.在进行探伤操作前，必须对射线源的辐射剂量进行测量，并确保辐射剂量满足国家法规标准，不超出设备的最大剂量范围，保证探伤设备与人员的安全。
如测量数据不符合要求，则必须停止探伤操作并向安全员报告。
3.在探伤操作期间，应保持注意力集中，将计时器计时并确保及时结束探伤操作。
4.在探伤操作完毕后，应根据标准操作顺序进行设备的关机、辐射源的回收及清理，避免因片断的遗漏，引起其它人员的误碰或导致设备的损坏。
3. 事故应急在射线探伤机使用过程中，可能会发生意外事故，如不当操作、设备故障等。
如果发生意外事故，要立即关闭探伤机及电源，并根据有关规定，及时进行事故应急处理及报告。
保养规程1.射线探伤机的所有用户都应注意日常设备的保养，避免设备出现问题影响日常生产并且影响使用寿命。
2.日常保养应包括对设备及工作区域的清洁，检查防护装置、水位、电缆、连接方法、辐射源的固定等，发现问题应及时解决。
射线探伤设备安全操作规程
射线探伤设备安全操作规程
1.操作人员应了解本机的结构、性能，熟练掌握系统的操作方法和工作过程，严格遵守操作规程，经过培训后方可上岗
2.操作前应穿戴好必要的防护用品，并防止辐射。
3.开机工作时，面板上电压指示器的表针应指在红色区域。
如果表针在黑色区域，则表示电压过低或电池已用完，应停止使用并对G N 电池进行充电，是不因过度放电而损坏。
4.使用外接电源时，为防止反向感应电流冲击应该先将交流适配器先接通220Ｖ电源，等交流适配器的指示灯亮后再把交流适配器的DC12Ｖ插头插到超声波探伤仪的插孔，等仪器的电源指示灯闪亮，才可开启仪器电源开关。
5..当探伤仪关机后需要停止外接交流适配器工作，为防止反向感应电流冲击，必须先切断交流适配器与超声波探伤仪的连接，然后再拨掉交流适配器的220Ｖ交流插头。
6.交流适配器插上电源后，不应以身体其他部位接触外接
交流适配器ＤＣ１２Ｖ的插头，以免短路引起损伤。
7.仪器现场使用时，注意防止强力震动冲击或强电磁干扰。
8.工作时应避免雨、水或机油进入仪器内部。
9.工作完毕后，应立即清洁表面，接头线电源线切忌扭
曲，探头插头不要猛拉，切忌抓住电缆线拔插。
10.仪器在使用完毕后，应放置于室内干燥地方，应尽量避免经常置于高温、潮湿的环境或有腐蚀性气体的地方。
11.仪器长期不使用，应每两个月充电、开机一次。
12.仪器如有故障，应送指定的维修部门检修。
射线探伤作业安全操作规程
射线探伤作业安全操作规程
一、目的
为加强射线探伤管理,防止射线对人员的伤害.
二、适用范围
本规程适用于公司范围内的各种探伤作业.
三、职责
1.监造部负责射线探伤作业的管理;
2.生产管理部负责射线探伤作业的时间和场地的安排;
3.安全环保部负责射线探伤作业的审查和监督;
4.作业单位负责作业人员的培训取证;
四、一般要求
1.作业单位持有探伤作业的资质;作业人员持证上岗;
2.射线机符合国家相应标准,由适用合格证;
五、作业前要求
1.射线作业前有作业单位(或质量部)提前一天办理《作业许可申请表》，经生产部、安环部审批后方可进行探伤作业。
2.作业前作业人员必须与周围现场相关方做好沟通，对现场及周围施工人员进行清场；
3.作业人员必须勘察好施工现场地形，正确设置好警戒线或护栏，至少在作业区域的四个角设置警戒灯（频闪灯）；并设置（射线作业中）警示牌。
4.在路口设置看护人员对现场进行监护，放置人员误入作业区。
5.作业过程有高空作业、受限空间作业等应办理相应的作业许可
手续，并落实好各项安全措施。
六、作业中要求
1.作业人员必须穿戴好劳动防护用品，并佩戴个人剂量仪，作业人员必须有至少两名射线人员进行。
2.射线探伤工作人员必须持证上岗，熟悉仪器设备的性能、结构、操作方法和有关注意事项。
3.在雨天或潮湿地带作业应穿戴防雨及绝缘器具，夜间作业应有充足的照明。
4.在射线装置、设备使用过程中，如有射线装置、设备交接必须做好交接记录。
七、作业后要求
1.作业后关闭射线机，拆除电源，清理现场卫生。
2.撤除警戒线或护栏集警示灯。
探伤工安全操作规程
探伤工安全操作规程
一、X射线探伤：
1．严格遵守X光机操作要求，正确使用防射线护具。
2．开高压前要将铝门关好，开高压时，X射线有效范围内不准有人迫留。
3．操作时认真观察毫安机，发现异常情况，立即切断电源。
4．探伤完毕，立即切断电源，不准在带电状态下检查和擦拭设备。
5．进行野外操作，必须以射线柜为中心的半径15米处，围栏安全标志旗，非探伤人员不得进入禁戒区域。
6．在需要钻人孔垫片拍摄的设备上工作，必须有人在入孔处观察垫片人员在设备内的安全状况。
二、超声波探伤：
1．检查脉冲探伤器，电源接头，绝缘等要完好。
2．探伤时要注意周围环境。
3．工作结束时，及时关闭仪器设备，并整理好电源电线。
三、磁粉探伤：
1．交直流探伤仪的电器，接触和绝缘必须良好。
2．工作场地保持干燥、清洁、连接电线和导电极的螺柱必须牢固。
3．在电极夹头之间，支持或取下另件时必须停电。
4．充电时，电流不准超过仪器的允许负荷。
5．在工作和启闭总电源开关时，操作者应站在绝缘垫上。
x光射线探伤机操作规程
X射线探伤机安全操作规程1.适用范围本规程规定了X射线探伤机的安全操作程序及使用注意事项。
2 编制依据2.1 《产品使用说明书》2.2 《射线检测》锅炉压力容器无损检测Ⅱ、Ⅲ级培训教材3 人员使用X射线机进行射线检测的人员必须经过技术培训、考核认可，取得无损检测人员技术等级资格证书或上岗证。
4 职责4.1 X射线探伤机操作人员应熟悉所用设备的基本结构、各部分的作用及本规程。
4.2 操作人员应严格按照本规程操作X射线探伤机，并对设备使用的安全性负责。
4.3 作好设备的维护保养，使之经常处于完好状态。
5 操作规程5.1. 放射操作人员须持岗上证，须佩戴带个人剂量计，穿好工作服，方可进入车间操作。
5.2. 若设备出现异常，马上停止工作，对设备进行检查维修，以免造成事故发生。
5.3. 不得与易燃、易爆物和易腐蚀物品存放在一起；5.4. 被辐射污染的工具、设备、建筑物等不能随便处置，需经相关部门专门处理。
5.5 通电前的准备5.5.1仔细检查探伤机各部件包括:X射线管头、控制箱、电源电缆、高压电缆等是否配套、齐全和完好。
5.5.2将电源线、高压电缆插头分别和控制箱、机头、高压发生器，及冷却系统等牢固连接，接触良好。
5.5.3检查电源电压是否与探伤机电源相符，若电源电压波动超过额定电源电压的±10%而影响探伤机的正常工作时，应配置稳压电源。
5.5.4控制箱应可靠接地。
电源线应接在配有漏电保护器的电源上。
5.6 通电后检查5.6.1接通电源后，控制箱面板上的电源指示灯亮，冷却系统开始工作。
对于油绝缘机油泵应运转，气绝缘机的机头风扇应转动。
5.6.2通电后，探伤机空运不正常，应停机查明原因并采取处理措施。
5.7 曝光准备5.7.1油绝缘机、“kV”、“mA”调到零位，“时间”调到预定位置；5.7.2气绝缘机“kV”、“时间”预置到规定位置。
5.8 曝光按下“高压”通开关，红灯亮表示高压已接通。
5.8.1对油绝缘机，应均匀调节“kV”、“mA”到规定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X射线探伤机安全操作规程
1.涉及的岗位
X探伤机操作工、暗室操作工、生产管理、技术管理、质量管理等岗位。
2.使用的设备和辅助工具
X探伤机、X光胶片冲洗设备等。
3.风险提示
电离辐射；显影液、定影液随意排放，污染环境。
4.HSE目标
a) 杜绝轻伤及以上伤害事故发生；
b) 杜绝发生探伤人员辐射剂量超标的职业病；
c) 杜绝工作处场所发生探伤辐射事故；
d) 杜绝废底片、显影液、定影液随意排放。
e) 冲洗废水达标排放。
5．安全操作规程
5.1一般规定
5.1.1从事X射线探伤人员必须持有国家有关主管部门颁发的探伤资格证书，探伤人员、射线装置保管人员、暗室作业人员必须进行三级安全教育，并经考试合格后才能上岗，严禁酒后上岗。
5.1.2高空作业人员要衣着灵便，穿软底、平底鞋。
高处作业人员必须系好安全带及保险绳。
5.1.3雨后工作要注意防滑，夜间工作要有充足的照明，现场选择合适地点布置照明。
5.2特殊安全技术措施
5.2.1射线探伤应配备必要的射线检测仪器。
作业时，操作人员应佩带剂量仪。
5.2.2射线探伤工作人员应随时监测接受照射的最大允许剂量，当接近规定的最大允许剂量时，应立即停止作业。
5.2.3X射线机使用时必须有可靠的接地；连接或拆除时，应先切断电源。
5.3在施工现场进行射线探伤的安全规定：
5.3.1探伤工作应安排在探伤辐射区域范围内其他施工人员下班后进行，探伤人员在进行探伤工作前和进行探伤工作时应做好防辐射措施；如不能避开，应制定探伤安全措施。
5.3.2夜间进行射线探伤，应有明显的警示。
5.3.3用红绳圈出警戒范围并悬挂醒目的警告牌，严禁非作业人员进入，在探伤区域的各通道口应派专人值班，防止其他人员进入。
5.3.4射源处于工作状态时，作业人员严禁离开现场。
5.3.5在高处进行射源探伤应搭设工作平台，并采取防止射源坠落的可靠措施。
5.3.6禁止探伤人员流动吸烟或边作业边吸烟。
5.4环境保护
5.4.1暗室产生的废显、定影液应先收集好，再委托有资质的机构进行处理。
5.4.2暗室产生的冲洗废水需处理达标后排放，未经处理的冲洗废水不得直接排放。
5.4.3废底片、废X光片必须按有毒有害固废处置。
5.4.4使用到寿命或报废的X射线探伤机必须交有资质的处置机构处置，闲置的X射线探伤机不得随意转让。
6.重要提示
6.1进入施工现场必须执行《劳动保护“三个必须”管理制度》的规定。
6.2高出探伤作业必须执行《高处作业HSE作业指导书》的相关规定。
6.3X射线探伤产生的固废应执行《固体废弃物污染控制管理实施细则》的相关规定。
6.4探伤作业应避开其他工种的作业时间。
6.5探伤现场要有明显的警示标志，并与相邻作业区域有足够的防辐射距离。
6.6探伤人员应定期检查自身所接受辐射的剂量。
7. 安全检查及记录
7.1按属地管理原则，操作岗位对所使用的X探伤机的安全状态等进行检查。
作业队安全员负责对操作岗位安全操作规程、HSE作业指导书及相关管理制度执行情况的监督检查。
7.2 HSE管理部的管理人员按职责和分工，对所管辖的所有区域或岗位安全操作规程、HSE作业指导书及相关管理制度执行情况的检查。
7.3物资设备部负责对作业现场的安全用电进行检查。
7.4负有监督检查职责的管理人员应按《HSE检查与考核管理实施细则》的规定进行检查并保持记录。
