工程材料课后答案
工程材料学课后习题答案

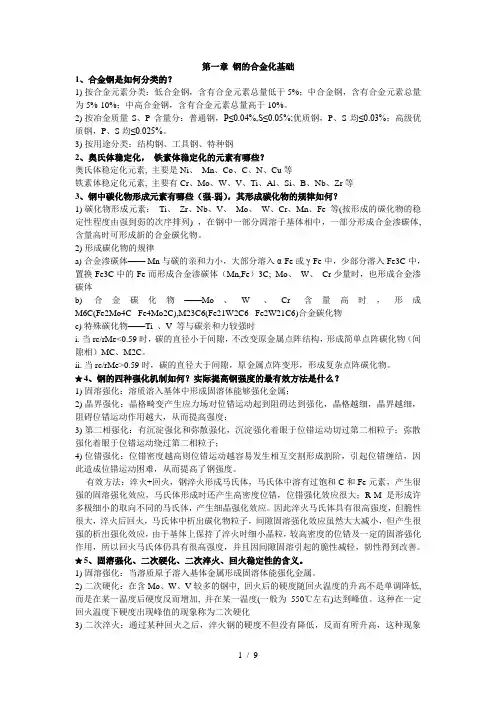

第一章钢的合金化基础1、合金钢是如何分类的？1) 按合金元素分类：低合金钢，含有合金元素总量低于5%；中合金钢，含有合金元素总量为5%-10%；中高合金钢，含有合金元素总量高于10%。
2) 按冶金质量S、P含量分：普通钢，P≤0.04%,S≤0.05%;优质钢，P、S均≤0.03%；高级优质钢，P、S均≤0.025%。
3) 按用途分类：结构钢、工具钢、特种钢2、奥氏体稳定化，铁素体稳定化的元素有哪些？奥氏体稳定化元素, 主要是Ni、Mn、Co、C、N、Cu等铁素体稳定化元素, 主要有Cr、Mo、W、V、Ti、Al、Si、B、Nb、Zr等3、钢中碳化物形成元素有哪些（强-弱），其形成碳化物的规律如何？1) 碳化物形成元素：Ti、Zr、Nb、V、Mo、W、Cr、Mn、Fe等(按形成的碳化物的稳定性程度由强到弱的次序排列) ，在钢中一部分固溶于基体相中，一部分形成合金渗碳体, 含量高时可形成新的合金碳化物。
2) 形成碳化物的规律a) 合金渗碳体—— Mn与碳的亲和力小，大部分溶入α-Fe或γ-Fe中，少部分溶入Fe3C中，置换Fe3C中的Fe而形成合金渗碳体（Mn,Fe）3C; Mo、W、Cr少量时，也形成合金渗碳体b) 合金碳化物——Mo、W 、Cr含量高时，形成M6C(Fe2Mo4C Fe4Mo2C),M23C6(Fe21W2C6 Fe2W21C6)合金碳化物c) 特殊碳化物——Ti 、V 等与碳亲和力较强时i. 当rc/rMe<0.59时，碳的直径小于间隙，不改变原金属点阵结构，形成简单点阵碳化物（间隙相）MC、M2C。
ii. 当rc/rMe>0.59时，碳的直径大于间隙，原金属点阵变形，形成复杂点阵碳化物。
★4、钢的四种强化机制如何？实际提高钢强度的最有效方法是什么？1) 固溶强化：溶质溶入基体中形成固溶体能够强化金属；2) 晶界强化：晶格畸变产生应力场对位错运动起到阻碍达到强化，晶格越细，晶界越细，阻碍位错运动作用越大，从而提高强度；3) 第二相强化：有沉淀强化和弥散强化，沉淀强化着眼于位错运动切过第二相粒子；弥散强化着眼于位错运动绕过第二相粒子；4) 位错强化：位错密度越高则位错运动越容易发生相互交割形成割阶，引起位错缠结，因此造成位错运动困难，从而提高了钢强度。
工程材料课后答案(部分)
热固性: 聚合物加热加压成型固化后，不能再加热熔化和软化，称为热固性。
柔性: 在拉力作用下，呈卷曲状或线团状的线型大分子链可以伸展拉直，外力去除后，又缩回到原来的卷曲状和线团状。这种能拉伸、回缩的性能称为分子链的柔性。
解: r原子=34a=34×2.87×10-10≈1.24×10-10(m)
43πr3原子×2a3=43π34a3×2a3≈0.68=68%
(5) 在常温下,已知铜原子的直径d=2.55×10-10m，求铜的晶源自常数。 解: r原子=24a
(4) γ-Fe的一个晶胞内的原子数为（4个) .
(5) 高分子材料大分子链的化学组成以（C、H、O）为主要元素，根据组成元素的不同，可分为三类，即（碳链大分子) 、 (杂链大分子）和（元素链大分子) .
(6) 大分子链的几何形状主要为（线型) 、 (支化型）和（体型) 。热塑性聚合物主要是（线型和支化型）分子链，热固性聚合物主要是（体型）分子链。
答: ab段为右螺型位错。
bc段为刃型位错，半原子面过bc线且垂直于纸面，在纸面外。
cd段为混合位错。
de段为左螺型位错。
ea段为刃型位错，半原子面过ea线且垂直于纸面，在纸面里。 (8) 什么是固溶强化？造成固溶强化的原因是什么？
答: 形成固溶体使金属强度和硬度提高的现象称为固溶强化。
(7) 高分子材料的凝聚状态有（晶态) 、 (部分晶态）和（非晶态）三种。
(8) 线型非晶态高聚物在不同温度下的三种物理状态是（玻璃态) 、 (高弹态）和（粘流态) .
(9) 与金属材料比较，高分子材料的主要力学性能特点是强度（低) 、弹性（高) 、弹性模量（低）等。
工程材料课后答案
1-5在下面几种情况下，该用什么方法来测试硬度？写出硬度符号。
（1）检查锉刀、钻头成品硬度；（2）检查材料库中钢材硬度；（3）检查薄壁工件的硬度或工件表面很薄的硬化层；（4）黄铜轴套；（5）硬质合金刀片；（1）检查锉刀、钻头成品硬度采用洛氏硬度试验来测定，硬度值符号HRC。
（2）检查材料库中钢材硬度采用布氏硬度试验来测定，硬度值符号HBW。
（3）检查薄壁工件的硬度或工件表面很薄的硬化层硬度采用洛氏硬度试验来测定，硬度值符号HRC。
（4）黄铜轴套硬度采用布氏硬度试验来测定，硬度值符号HBW。
（5）硬质合金刀片采用洛氏硬度试验来测定，硬度值符号HRC。
2-4单晶体和多晶体有何差别？为什么单晶体具有各向异性，多晶体具有各项同性？单晶体是由原子排列位向或方式完全一致的晶格组成的；多晶体是由很多个小的单晶体所组成的，每个晶粒的原子位向是不同的。
因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。
2-5简述实际金属晶体和理想晶体在结构与性能上的主要差异。
理想晶体中原子完全为规则排列，实际金属晶体由于许多因素的影响，使这些原子排列受到干扰和破坏，内部总是存在大量缺陷。
如果金属中无晶体缺陷时，通过理论计算具有极高的强度，随着晶体中缺陷的增加，金属的强度迅速下降，当缺陷增加到一定值后，金属的强度又随晶体缺陷的增加而增加。
因此，无论点缺陷，线缺陷和面缺陷都会造成晶格崎变，从而使晶体强度增加。
同时晶体缺陷的存在还会. 专业.专注.增加金属的电阻，降低金属的抗腐蚀性能。
2-6简述间隙固溶体和间隙化合物的异同点。
间隙固溶体和间隙化合物都是溶质原子嵌入晶格间隙形成的。
间隙固溶体的晶体结构与溶剂的结构相同，而间隙化合物的晶体结构不同于组成它的任一组元，它是以分子式来表示其组成。
3-3常用的管路焊锡为成分w(Pb=50%)、w(Sn=50%) 的Pb-Sn合金。
工程材料力学性能 第三版课后题答案(束德林)
工程材料力学性能课后题答案第三版（束德林）第一章单向静拉伸力学性能1、解释下列名词。
（1）弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
（2）滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
（3）循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
（4）包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
（5）解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
（6）塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
脆性：指材料在外力作用下(如拉伸、冲击等)仅产生很小的变形即断裂破坏的性质。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
（7）解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。
（8）河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
（9）解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
（10）穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
（11）韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变。
2、说明下列力学性能指标的意义。
答：（1）E（G）分别为拉伸杨氏模量和切边模量，统称为弹性模量表示产生100％弹性变所需的应力。
σ规定残余伸长应力，试样卸除拉伸力后，其标距部分的残余伸长达到规定的原始标距百分比时的应力。
（2）rσ名义屈服强度（点），对没有明显屈服阶段的塑性材料通常以产生0.2％的塑性形变对应的应力作为屈2.0服强度或屈服极限。
工程材料与技术成型基础课后习题答案
工程材料与技术成型基础课后习题答案第一章1-1由拉伸实验可以得出哪些力学性能指标?在工程上这些指标是如何定义的? 答:强度和韧性.强度(σb)材料抵抗塑性变形和断裂的能力称为强度。
塑性(δ)材料在外力作用下产生永久变形而不被破坏的能力.强度指标里主要测的是:弹性极限,屈服点,抗拉强度等.塑性指标里主要测的是:伸长率,断面收缩率.1-21-3锉刀:HRC 黄铜轴套:HB 供应状态的各种非合金钢钢材：HB 硬质合金刀片：HRA,HV 耐磨工件的表面硬化层：HV调质态的机床主轴：HRC 铸铁机床床身：HB 铝合金半成品：HB1-4公式HRC=10HBS,90HRB=210HBS,HV=HBS800HV>45HRC>240HBS>90HRB1-7材料在加工制造中表现出的性能，显示了加工制造的难易程度。
包括铸造性，锻造性，切削加工性，热处理性。
第二章2-2 答:因为γ-Fe为面心立方晶格,一个晶胞含4个原子,致密度为0.74。
γ-Fe冷却到912°C 后转变为α-Fe后，变成体心立方晶格，一个晶胞含2个原子，致密度为0.68，尽管γ-Fe 的晶格常数大于α-Fe的晶格常数，但多的体积部分抵不上因原子排列不同γ-Fe变成α-Fe 体积增大的部分，故γ-Fe冷却到912℃后转变为α-Fe时体积反而增大。
2-3.答：（1）过冷度理论结晶温度与实际结晶温度只差。
（2）冷速越快则过冷度越大，同理，冷速越小则过冷度越小（3）过冷度越大则晶粒越小，同理，过冷度越小则晶粒越大。
过冷度增大，结晶驱动力越大，形核率和长大速度都大，但过冷度过大，对晶粒细化不利，结晶发生困难。
2-4：答：（1）在一般情况下，晶粒越小，其强度塑性韧性也越高。
（2）因为晶粒越小则晶界形成就越多，产生晶体缺陷，在晶界处晶格处于畸变状态，故晶界能量高因此晶粒的大小对金属的力学性能有影响。
（3）在凝固阶段晶粒细化的途径有下列三种：①提高结晶时的冷却速度增加过冷度②进行变质处理处理：在液态金属浇筑前人工后加入少量的变质剂，从而形成大量非自发结晶核心而得到细晶粒组织。
工程材料学习通课后章节答案期末考试题库2023年
工程材料学习通课后章节答案期末考试题库2023年1.石膏浆体的水化、凝结和硬化实际上是碳化作用。
参考答案:错2.石灰的硬化只是碳化硬化的结果。
参考答案:错3.石灰在水化过程中要吸收大量的热量，其体积也有较大收缩。
参考答案:错4.石灰硬化后体积收缩大，故不宜单独使用。
参考答案:错5.过火石灰熟化十分缓慢，因此石膏必须“陈伏”后才能使用。
参考答案:对6.气硬性胶凝材料只能在空气中凝结硬化，而水硬性胶凝材料只能在水中硬化。
参考答案:错7.石灰硬化时的碳化反应是：Ca（OH）2+CO2→CaCO3+H2O.参考答案:错8.生石灰中粉灰数量越高，则质量越好。
参考答案:错9.关于材料的热学性质，以下说法不正确的是（）。
参考答案:低温条件下应选用热膨胀系数大的材料10.为了达到保温隔热的目的，在选择墙体材料时，要求（）。
参考答案:导热系数小，热容量大11.以下选项比热容最大是？参考答案:水12.在100g含水率为3%的湿砂中，其中水的质量为（）。
参考答案:2.9g13.材料的绝热性能可以用以下哪个选项表示？参考答案:热阻R14.孔隙率增大，材料的（）降低。
参考答案:表观密度15.大理石的导热系数大于发泡塑料，所以大理石更适合作为隔热层参考答案:错16.熟化后的石灰膏，（）长期暴露在空气中。
参考答案:不宜17.材料在水中吸收水分的性质称为（）。
参考答案:吸水性18.生产石灰的主要原料是以（）为主的天然岩石。
参考答案:碳酸钙19.石灰膏的主要成分是（）参考答案:Ca(OH)220.石灰生产的三要素：石灰石、燃料、（）参考答案:空气21.某材料吸水饱和后的质量为20Kg，烘干到恒重时，质量为16Kg，则材料的（）。
参考答案:质量吸水率为25%22.请排列统一物质的堆积密度、实际密度、表观密度、体积密度的大小顺序参考答案:在此输入答案23.下列材料中属于气硬性胶凝材料的是（）和石膏。
参考答案:石灰24.导热系数越小，则其热阻越大，其越适合作为隔热材料。
工程材料力学性能-第三版课后题答案(束德林)
Rr0.2 规定残余延伸率为 0.2％时的应力。
Rt0.5 规定总延伸率为 0.5％时的应力。
（3）Rm 抗拉强度，只代表金属材料所能承受的最大拉伸应力，表征金属材料对最大均匀塑性变形的抗力。 （4）n 应变硬化指数，反映金属材料抵抗均匀塑性变形的能力，是表征金属材料应变硬化行为的性能指标。 （5）A 断后伸长率，是试样拉断后标距的残余伸长（Lu-L0）与原始标距 L0 之比的百分率。
13、何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、
2
大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。
14、板材宏观断口的主要特征是什么？如何寻找断裂源？ 答：板状矩形拉伸试样断口中呈人字纹花样。根据人字纹花样的放射方向，顺着尖顶指向可以找到裂纹源。 15、试证明，滑移相交产生微裂纹的柯垂耳机理对 fcc 金属而言在能量上是不利的。 答：
脆性断裂，这种现象称为韧脆转变。 2、 说明下列力学性能指标的意义。
答：（1）E（G）分别为拉伸杨氏模量和切边模量，统称为弹性模量表示产生 100％弹性变所需的应力。 （2） r 规定残余伸长应力，试样卸除拉伸力后，其标距部分的残余伸长达到规定的原始标距百分比时的应力。 0.2 名义屈服强度（点），对没有明显屈服阶段的塑性材料通常以产生 0.2％的塑性形变对应的应力作为屈
强度提高。 22、裂纹扩展扩展受哪些因素支配？ 答：裂纹形核前均需有塑性变形;位错运动受阻,在一定条件下便会形成裂纹。 23、试分析能量断裂判据与应力断裂判据之间的联系。 答：格林菲斯能量判据是裂纹扩展的必要条件(必须满足)，但不是充分条件(满足能量条件不一定扩展)。充分条件(应力
工程材料力学性能习题答案
《工程材料力学性能》课后答案机械工业出版社 2008第2版第一章 单向静拉伸力学性能1、 解释下列名词。
1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。
4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。
6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。
韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。
7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b 的台阶。
8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。
是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。
10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。
11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。
弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等2、 说明下列力学性能指标的意义。
答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-5在下面几种情况下，该用什么方法来测试硬度？写出硬度符号。
（1）检查锉刀、钻头成品硬度；（2）检查材料库中钢材硬度；（3）检查薄壁工件的硬度或工件表面很薄的硬化层；（4）黄铜轴套；（5）硬质合金刀片；（1）检查锉刀、钻头成品硬度采用洛氏硬度试验来测定，硬度值符号HRC。
（2）检查材料库中钢材硬度采用布氏硬度试验来测定，硬度值符号HBW。
（3）检查薄壁工件的硬度或工件表面很薄的硬化层硬度采用洛氏硬度试验来测定，硬度值符号HRC。
（4）黄铜轴套硬度采用布氏硬度试验来测定，硬度值符号HBW。
（5）硬质合金刀片采用洛氏硬度试验来测定，硬度值符号HRC。
2-4单晶体和多晶体有何差别？为什么单晶体具有各向异性，多晶体具有各项同性？单晶体是由原子排列位向或方式完全一致的晶格组成的；多晶体是由很多个小的单晶体所组成的，每个晶粒的原子位向是不同的。
因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。
2-5简述实际金属晶体和理想晶体在结构与性能上的主要差异。
理想晶体中原子完全为规则排列，实际金属晶体由于许多因素的影响，使这些原子排列受到干扰和破坏，内部总是存在大量缺陷。
如果金属中无晶体缺陷时，通过理论计算具有极高的强度，随着晶体中缺陷的增加，金属的强度迅速下降，当缺陷增加到一定值后，金属的强度又随晶体缺陷的增加而增加。
因此，无论点缺陷，线缺陷和面缺陷都会造成晶格崎变，从而使晶体强度增加。
同时晶体缺陷的存在还会增加金属的电阻，降低金属的抗腐蚀性能。
2-6简述间隙固溶体和间隙化合物的异同点。
间隙固溶体和间隙化合物都是溶质原子嵌入晶格间隙形成的。
间隙固溶体的晶体结构与溶剂的结构相同，而间隙化合物的晶体结构不同于组成它的任一组元，它是以分子式来表示其组成。
3-3常用的管路焊锡为成分w(Pb=50%)、w(Sn=50%) 的Pb-Sn合金。
若该合金以及慢速度冷却至室温，求合金显微组织中相组成物和组织组成物的相对量。
图3-1 Pb-Sn合金相图图3-2 w(Pb=50%)Pb-Sn合金室温组织由相图（图3-1）可知，成分为w(Pb=50%)、w(Sn=50%) 的Pb-Sn合金（亚共晶合金）以慢速度冷却至室温时发生的结晶过程为：先进行匀晶转变(L→α),匀晶转变剩余的液相再进行共晶转变。
极慢冷却至室温后形成的组织为先共晶固溶体α和共晶组织(α+β)。
由于α固溶体的溶解度随温度变化较大，所以先共晶固溶体α中有点状βII析出（图3-2）。
相组成：先共晶α相的相对量为：1-（50-19.2）/(61.9-19.2)=72.13%共晶组织中的α相占全部合金的相对量：45.5%*72.13%=32.82%共晶组织中的β相相对量为1-32.82%=67.18%3-4请根据图3.44分析解答下列问题：分析合金1、2的平衡结晶过程，并会出冷却曲线；说明室温下1、2的相和组织是什么，并计算相和组织的相对含量；如果希望得到的组织为：共晶组织和5%的ß初，求该合金的成分。
解（1）（2）：合金的冷却曲线如图3-3所示。
图3-3 合金I 的冷却曲线其结晶过程为：1以上，合金处于液相；1~2时，L→α，L 和α的成分分别沿液相线和固相线变化，到达2时，全部凝固完毕；2时，为单相α；2~3时，α→βII 。
α→β室温下，I 合金由两个相组成，即α和β相，其相对量为Mα=(0.90-0.20)/(0.90-0.05)*100%=82% Mβ=1- Mα=18%I 合金的组织为α+βII,其相对量与组成物相同。
II 合金的冷却曲线如图3-4所示。
图3-4 合金II的冷却曲线其结晶过程如下：1以上，合金处于均匀的液相；1~2时，进行匀晶转变L→β初；2时，两相平衡共存，L0.50==β0.90；2~2，时，剩余液相发生共晶反应：L0.50==α0.20+β0.902~3时，发生脱溶转变，α→β∏室温下，II合金由两个相组成，即α相和β相，其相对量为：Mα=(0.90-0.80)/(0.90-0.05)*100%=12% Mβ=1- Mα=88% II合金的组织为：β初+（α+β）共晶；组织组成物的相对量为：mβ初=(0.80-0.50)/(0.90-0.50)*100%=75% m（α+β）共晶=1- mβ初=25%解(3)：设合金的成分为wB=x，由题意知：mβ初=(x-0.50)/(0.90-0.50)*100%=5%所以x=0.52，即该合金成分为wB=0.52.3-5画出相图，标出相区及各主要点的成分和温度，并回答下列问题：（1）45、60、T12钢的室温平衡组织分别是什么?它们从高温也太平衡冷却到室温要经过哪些转变？45钢室温平衡组织：铁素体 + 珠光体P冷却过程：匀晶转变L0.45→ L0.53+ δ，包晶转变L0.53 + δ → γ0.45，同素异晶转变γ0.45→ α + γ0.77，共析转变γ0.77 → (α +Fe3C)。
60钢室温平衡组织：铁素体 + 珠光体P冷却过程：匀晶转变L0.60→ L0.53+ δ，包晶转变L0.53 + δ → γ0.60，同素异晶转变γ0.60→ α + γ0.77，共析转变γ0.77 → (α +Fe3C)。
T12钢室温平衡组织：珠光体P + 渗碳体Fe3C冷却过程：过共析钢在液态到室温的冷却过程中，首先进行匀晶转变，形成单相固溶体γ；当温度到达ES线以下时，过饱和的固溶体γ中析出渗碳体（二次渗碳体Fe3CII），奥氏体γ的成分变到共析点S(0.77%C)；共析转变γ0.77 → (α+Fe3C)，形成珠光体P。
（2）画出纯铁45钢T12钢的室温平衡组织，并标注其中的组织。
图3-3 45钢的室温平衡组织（铁素体 + 珠光体P）图3-4 T12钢的室温平衡组织（珠光体P + 渗碳体Fe3C ）（3）计算室温下45钢 T12钢的平衡组织中相组成和组织组成物的相对量。
应用杠杆定律计算45钢中铁素体α和珠光体P 的相对量，选择α +γ二相区，共析温度727ºC 。
T12钢的Qα=(2.11-1.2)/ (2.11-0.0218)=33.9% QP=1-33.9%=66.1%（4）计算鉄碳合金中二次渗碳体和三次渗碳体最大的相对量。
WFe3C Ⅱ=(2.14-0.8)/(6.69-0.8)*100%=23%W Fe3C Ⅲ=0.02/6.69*100%=33%二次渗碳体的最大百分含量为22.6%，三次渗碳体的最大百分含量为0.33%（5）应用相图解释下列现象：①钢柳丁一般用低碳钢合成；钢柳丁一般要求具有良好的塑性和韧性，所以钢柳丁一般要求用低碳钢合成。
②绑扎物件一般用铁丝（镀锌低碳钢丝），而起重机吊重物时却用钢丝绳（60钢 65钢 70刚等组成）；亚共析钢（碳的质量分数在0.0218%～0.77%）室温下的组织为铁素体加珠光体，低碳钢丝（碳的质量分数在0.0218%～0.25%）组织中铁素体的比例大，所以低碳钢丝塑性、韧性好，绑扎物件时，易于操作；而60钢、65钢、70钢等组织中珠光体的量多，所以强度，适于作起重%23.570218.077.00218.045.0%77.420218.077.045.077.0=--==--=P Q Q α机吊重物用的钢丝绳。
③T8钢的强度高于T12钢的强度。
强度＞T12钢，因为强度是一个组织敏感量，当含碳量超过0.9%以后，二次渗碳体呈网状分布，将珠光体分割开，因此强度下降。
3-6现有两种鉄碳合金，其中一种合金的显微组织中珠光体量占75%，铁素体量占25%；另一种合金的显微，组织中珠光体量占92%，二次渗碳体量占8%，这两种合金各属于哪一类合金？其含碳量各为多少？答：第一种是亚共析钢，含碳量为0.0218%到0.77%之间，后面一种是过共析钢碳含量为0.77%到2.11%。
3-7现有形状尺寸完全相同的4块平衡状态的鉄碳合金，他们的含碳量分别为w(C)=0.2%、w(C)=0.4%、w(C)=1.2% 、w(C)=3.5%。
根据你所学的知识，可用那些办法来区别他们？答：第一种：根据金相实验铁碳相图来区别它们：含碳量分别为w(C)=0.2%的鉄碳合金金相中全部是单相的α相。
而含碳量分别为w(C)=0.4%的鉄碳合金金相由α相和珠光体（P）相组成；而含碳量分别为w(C)=1.2%的鉄碳合金金相由珠光体（P）相和二次渗碳体组成；而含碳量分别为w(C)=3.5%的鉄碳合金金相主要由变态莱氏体（Ld’）相和一次渗碳体相组成。
第二种：随着含碳量的增加，铁碳合金的硬度随之增加，分别测试其硬度，按照其硬度大小可得其含碳量的大小。
3-8简述晶粒大小对金属力学性能的影响，并列举几种实际生产中细化铸造晶粒的方法。
晶粒大小对金属力学性能和工艺性能有很大影响。
在一般情况下，晶粒愈细小，金属的强度、塑性、韧性及抗疲劳能力愈好，所以，细化晶粒是强化金属材料的最重要途径之一。
为了细化铸件晶粒以改善其性能，常采用以下方法：增加过冷度；进行变质处理（孕育处理）；振动和搅拌。
3-9说明金属实际凝固时，铸锭的3种宏观组织的形成机制。
金属铸锭凝固时，由于表面和中心的结晶条件不同，其结构是不均匀的，整个体积中明显的分为三种晶粒状态区域：细等轴晶区、柱状晶区和粗等轴晶区。
（1）液体金属注入锭模时，由于锭模温度不高，传热快，外层金属受到激冷，过冷度大，生成大量的晶核。
同时模壁也能起非自发晶核作用。
结果，在金属的表层形成一层厚度不大、晶粒很细的细晶区。
（2）细晶区形成的同时，锭模温度升高，液体金属的冷却速度降低，过冷度减小，生核速率降低，但此时长大的速度受到的影响较小，结晶过程进行的方式主要是，优先长大方向与散热最快方向的反方向一致的晶核向液体内部平行长大，结果形成柱状晶区。
（3）随着柱状晶区的发展，液体金属的冷却速度很快降低，过冷度大大减小，温度差不断降低，趋于均匀化，散热逐渐失去方向性，所以在某个时候，剩余液体中被推来的杂质及从柱状晶上被冲下来的晶枝碎块，可能成为晶核，向各个方向均匀长大，最后形成粗大的等轴晶区。
5-3过冷奥氏体在不同温度等温转变时，可得到哪些转变产物？试列表比较他们的组织和性能。
根据等温温度不同，其转变产物有珠光体型和贝氏体型两种。
高温转变Ac1～650℃珠光体P 粗片状铁素体与渗碳体混合物HRC<25；650～600℃索氏体S 600倍光学金相显微镜下才能分辨的细片状珠光体HRC为25～35；600～550℃托氏体T 在光学金相显微镜下已无法分辨的极细片状珠光体HRC为35～40；中温转变550～350℃上贝氏体B上羽毛状组织HRC40～45；350℃～Ms 下贝氏体B下黑色针状或称竹叶状组织HRC45～55；5-4什么是Vk？其主要影响因素有哪些？Vk是指淬火临界冷却速度。
