太阳能视频监控系统在生活中的应用

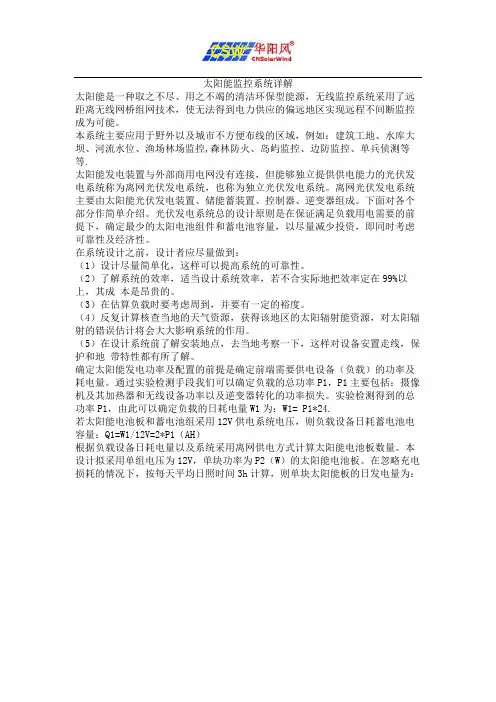

太阳能监控系统详解
太阳能监控系统详解太阳能是一种取之不尽、用之不竭的清洁环保型能源，无线监控系统采用了远距离无线网桥组网技术，使无法得到电力供应的偏远地区实现远程不间断监控成为可能。
本系统主要应用于野外以及城市不方便布线的区域，例如：建筑工地、水库大坝、河流水位、渔场林场监控,森林防火、岛屿监控、边防监控、单兵侦测等等. 太阳能发电装置与外部商用电网没有连接，但能够独立提供供电能力的光伏发电系统称为离网光伏发电系统，也称为独立光伏发电系统。
离网光伏发电系统主要由太阳能光伏发电装置、储能蓄装置、控制器、逆变器组成。
下面对各个部分作简单介绍。
光伏发电系统总的设计原则是在保证满足负载用电需要的前提下，确定最少的太阳电池组件和蓄电池容量，以尽量减少投资，即同时考虑可靠性及经济性。
在系统设计之前，设计者应尽量做到：（1）设计尽量简单化，这样可以提高系统的可靠性。
（2）了解系统的效率，适当设计系统效率，若不合实际地把效率定在99%以上，其成本是昂贵的。
（3）在估算负载时要考虑周到，并要有一定的裕度。
（4）反复计算核查当地的天气资源，获得该地区的太阳辐射能资源，对太阳辐射的错误估计将会大大影响系统的作用。
（5）在设计系统前了解安装地点，去当地考察一下，这样对设备安置走线，保护和地带特性都有所了解。
确定太阳能发电功率及配置的前提是确定前端需要供电设备（负载）的功率及耗电量。
通过实验检测手段我们可以确定负载的总功率P1，P1主要包括：摄像机及其加热器和无线设备功率以及逆变器转化的功率损失。
实验检测得到的总功率P1，由此可以确定负载的日耗电量W1为：W1= P1*24.若太阳能电池板和蓄电池组采用12V供电系统电压，则负载设备日耗蓄电池电容量：Q1=W1/12V=2*P1（AH）根据负载设备日耗电量以及系统采用离网供电方式计算太阳能电池板数量。
本设计拟采用单组电压为12V，单块功率为P2（W）的太阳能电池板。
在忽略充电损耗的情况下，按每天平均日照时间3h计算，则单块太阳能板的日发电量为：P2*3=3*P2 （Wh）一般情况下充电损耗比率为10%左右，那么单块太阳能板的实际日发电量为：2.7* P2.因此需要太阳能板的最小数量：n=W/2.7P2≈9 *P1 /P2.注: (设计时采用进一法取整).如果考虑到设计系统为离网光伏发电系统，保证系统在冬天发电量比较低的情况下应考虑冬天日照时间每天为2.5小时，则：n ≈11*P1/P2.如果考虑阴雨雪天及衰减、灰尘、充电效率、雾霾等的损失等情况下的损失，以及考虑到阴雨天用电之后的蓄电池充电，应根据充满蓄电池天数相应增加太阳能电池板设计数量.按照3天阴雨天电池板数量相应增加50%左右考虑.有四个因素决定了光伏组件的输出功率：负载电阻、太阳辐照度，电池温度和光伏电池的效率。
太阳能供电监控系统的解决方案
太阳能供电监控系统的解决方案太阳能是取之不尽用之不竭的环保能源，在众多新能源当中，太阳能无疑是最优的选择之一。
利用太阳能的产品很常见，如太阳能热水器、太阳能路灯、太阳能电池、太阳能汽车等等。
只是在安防领域里，太阳能监控还是很新鲜的东西。
但是随着太阳能技术的不断完善，蓄电技术的不断提高，太阳能已经可以很方便的应用到安防监控领域了。
太阳能监控系统由于主要利用的是可再生新能源供电的无线传输模式，所以该系统具有不需挖沟埋线、不需要输变电设备、不消耗市电、维护费用低。
此类工程案例主要应用于一些偏远地带以及太阳能资源相对丰富的地区。
如高速公路，电力传输线监控，石油、天然气管道监控，森林防火监控，水资源监控，矿产资源监控，边境线监控，航道指示灯塔、海岸线等。
其次是景区的需要，如城市风光景区、旅游景区、自然保护区、野生动物保护园区等取电不便的场所。
在监控系统日益便利的发展趋势下，与新技术的结合是安防监控技术发展的重要出路，同时也是将新技术的优势发挥到最大化的重要方式。
这两年太阳能板的技术有了很大的突破，特别是在民用领域太阳能电池板的光电转换效率得到了很大的提高，以及太阳能蓄电池的技术的更新，让大功率蓄电，长时间阴雨天续航供电成为了可能，太阳能控制器技术的发展进步，也都让太阳能技术稳定的应用于监控安防领域。
使用优质的太阳能供电产品应用于安防监控领域，将为安防领域的拓展提供更广阔的可能。
太阳能无线监控系统主要由太阳能供电系统、无线视频传输系统、视频监控系统三个子系统组成。
太阳能供电系统是由太阳能组件、蓄电池、逆变器、智能充放电控制器等组成；而无线视频传输子系统是由数字网桥、3G/4G网络等组成；视频监控系统是由摄像机、终端视频管理设备（如数字硬盘录像机）等组成。
根据需要可增加其它辅助功能如：前端喇叭、前端传感、视频分析、无线广播、移动侦测等。
太阳能供电系统的工作原理是太阳电池组件将太阳的光能转化为电能，太阳能充放电控制作为中心控制设备，一方面将太阳电池组件转化的电能存储在蓄电池里，一方面控制蓄电池对负载供电。
能源监控系统简介(一)
能源监控系统简介（一）引言概述能源监控系统是一种用于实时监测和管理能源消耗的工具。
它通过采集和分析各种能源数据，帮助企业或个人了解能源的使用情况，并提供有效的节能策略。
本文将介绍能源监控系统的基本概念，以及其在不同领域中的应用。
正文内容1. 能源监控系统的基本原理- 数据采集: 能源监控系统通过安装传感器和仪表设备，收集各种能源消耗的数据。
- 数据传输: 采集到的数据通过无线或有线方式传输到中央服务器进行处理和分析。
- 数据分析: 中央服务器对传输过来的数据进行分析和处理，生成能源消耗的报告和趋势分析。
2. 能源监控系统在工业领域的应用- 设备能耗监控: 能源监控系统可以实时监测和记录工业设备的能源消耗情况，帮助企业找出能源浪费点并进行优化。
- 能源负荷管理: 通过实时监控能源的负荷情况，能源监控系统可以提供有效的能源管理策略，帮助企业减少能源消耗和成本。
3. 能源监控系统在商业建筑中的应用- 照明控制: 能源监控系统可以实时监测和控制商业建筑的照明系统，通过自动调光和智能开关，实现能源的节约。
- 空调管理: 能源监控系统可以监测和控制商业建筑的空调系统，实时调整温度和风速，提高能源利用效率。
4. 能源监控系统在居民区的应用- 家庭能源管理: 能源监控系统可以帮助居民实时了解家庭的能源消耗情况，并通过智能设备和家电控制，实现能源的节约。
- 太阳能管理: 对于安装了太阳能系统的居民区，能源监控系统可以监测太阳能的产能情况，优化能源的利用和管理。
5. 能源监控系统的优势和未来发展- 节能减排: 能源监控系统可以帮助企业和个人节约能源、减少碳排放，实现可持续发展。
- 智能化发展: 随着物联网和人工智能技术的进步，能源监控系统将实现更智能化的发展，通过大数据分析和自动化算法优化能源利用。
总结能源监控系统是一种有效的能源管理工具，通过数据采集、传输和分析，实现对能源消耗的监控和调控。
它在工业、商业建筑和居民区等领域中有着广泛的应用。
4G太阳能无线视频监控系统设计方案
4G太阳能无线视频监控系统设计方案如下所示：该系统主要由太阳能组件、风力发电机、胶体蓄电池和智能充放电控制器等组成。
太阳能组件和风力发电机通过智能充放电控制器将电能储存到胶体蓄电池中，以保证系统的稳定供电。
同时，该系统还具备太阳能市电自动互补、锂电储存等辅助功能。
二．（二）4G无线视频传输子系统该子系统采用数字4G无线组成传输链路，实现视频信号的远距离传输。
同时，系统还支持SD卡现场录像模式，方便管理人员进行视频监控点的集中管理。
二．（三）视频监控子系统该子系统主要由摄像机、终端视频管理设备（如数字硬盘录像机）等组成，实现对监控点附近地区的全方位监控。
此外，系统还支持前端拾音、前端喇叭、前端录像、前端传感、目标跟踪、视频分析、图像抓拍、远距离摄像机、热感摄像机、无线广播、无线信号中继、无线信号覆盖等多种辅助功能。
三、系统配置单系统配置单如下所示：太阳能组件：4块风力发电机：1台胶体蓄电池：8块智能充放电控制器：1台数字4G无线组成传输链路：1套摄像机：4台数字硬盘录像机：1台四、售后服务及技术支持本公司提供完善的售后服务及技术支持，包括系统安装调试、故障排除、维护保养等方面，以确保客户的系统运行稳定可靠。
五、部分工程应用场景本系统已成功应用于以下场景：1.农村监控：解决农村地区没有市电和布线难的问题，对农田、畜栏等进行全方位监控。
2.远程监控：解决地理位置偏远、无法得到电力供应的地区实现远程不间断监控的问题，如山区、沙漠等。
3.工地监控：解决工地没有电力供应和布线难的问题，对工地进行全方位监控，提高工地安全管理水平。
4.景区监控：解决景区地域广阔没有电力供应又难以布线的问题，对景区进行全方位监控，提高景区安全管理水平。
该太阳能供电系统由太阳能组件、风力发电机、胶体蓄电池和智能控制器等组成。
太阳能组件和风力发电机将光能转化为电能，经由风光互补智能控制器控制，将电能存储到蓄电池中（充电）。
当需要供电时，打开控制器开关接通负载，将蓄电池中的电能提供给负载（放电）。
太阳能监控系统技术方案
太阳能4G监控系统技术方案目录太阳能4G监控系统 (1)技术方案 (1)第一章概述 (3)1.1应用背景 (3)1.2需求分析及总体目标 (3)1.3设计原则 (3)1.4设计依据 (4)第二章太阳能系统优势 (5)2.1太阳能供电系统技术简介 (5)2.1.1太阳能电池板阵列组件 (5)2.1.2蓄电池组 (6)2.2太阳能系统优势 (6)第三章太阳能4G无线视频监控系统概述 (7)3.1系统拓扑图及构架 (7)3.1.1系统拓扑图 (7)3.1.2系统构架图 (7)3.2 太阳能发电子系统 (10)3.3 数据4G无线传输子系统 (10)3.4 视频存储子系统 (11)3.5 其他子系统 (12)第四章施工完成案例 (13)4.1国家管网原油管道业务监控施工案例图 (13)4.2建筑工地施工案例图 (13)4.3农田水库施工案例图 (14)附件：清单 (15)第一章概述1.1应用背景当前农场种植的经济作物，经济价值比较高，时有偷盗的行为，当地农户农田放牧行为，无人管控。
如果安排专门的看护人员，成本比较高，传统的监控安防存在取电、网络布线比较困难，随着4G物联网的普及以及资费的下降，安装太阳能视频监控系统可以最大节省施工成本，应用成本以及农场看护人员的成本。
1.2需求分析及总体目标为了满足业主在农场管理上能做到实时监控有人进入农田放牧及偷盗行为做到语音喊话驱离的需求，本系统采用高清智能监控，远距离放大图像、语音喊话、无线4G传输、远程喊话等技术来实现农场管理需求。
本系统的总体建设目标是：1）建成统一的管理平台：过管理平台实现全网统一的安防资源管理，对视频监控、语音喊话系统进行统一管理，实现远程参数配置与远程控制等；通过管理平台实现全网统一的用户和权限管理，满足系统多用户的监控、管理需求，真正做到“坐阵指挥中心，掌控千里之外”。
2）建成高可靠性、高开放性的系统：通过采用业内成熟、主流的设备来提高系统可靠性，尤其是录像存储的稳定性。
关于太阳能光伏发电系统在民用建筑中的应用
关于太阳能光伏发电系统在民用建筑中的应用摘要：太阳能是可再生环保能源，合理使用太阳能可以在节约能源的同时提高环境环保水平。
本文将介绍光伏发电构成与发电量计算方法，用案例的方式分类光伏发电系统，估算太阳能光伏发电系统经济回报，合理设计民用建筑太阳能光伏发电系统。
关键词：太阳能；光伏发电；民用建筑前言：在环境污染加剧、全球能源紧张背景下，开发绿色环保能源成为全球热议话题。
太阳能资源丰富，获取比较方便，当前已被发电、制冷以及供热等众多领域广泛使用。
光伏发电意思就是转化太阳光，将其变成电能，是一种无污染、清洁环保、安全可靠的发电系统。
为了推动绿色化、环保化发电目标的落实，太阳能发电在民用建筑中的应用研究已成趋势。
一、太阳能光伏发电介绍（一）系统构成太阳能是环保能源辐射能力很强，使用光伏元件转化辐射光，能直接为其他设备提供能源。
在光伏发电系统中半导体是电信号存储单元，靠着其他信道配合，直接转化辐射光完成电能传输，该过程电损耗非常小。
光伏发电系统包括太阳电池板、控制器、基础逆变器[1]。
光辐射信号的协调依靠基础逆变器。
直流电信号变成交流电信号靠的是控制器。
电信号的存储依靠太阳电池板。
在串联中太阳电池板可以组成大范围电池结构，使用连接组件光伏发电与滑动变阻器、功率协调器串联，共同组成太阳能光伏发电系统。
在光伏发电中并网逆变器属于重要结构，可以转换电信号，调整相位数值与输出电信号频率。
利用并网逆变器，将高压电网电信号与交流电信号融合到一起[2]。
直流电压源与并网逆变器在光伏发电中为直接相连，发电网络搭建的时候为防止电量击穿一般会在并网逆变器周围设置高阻值定值电阻元件。
（二）发电量计算发电量意思是单位时间内光伏面板的电信号转换情况。
系统发电量越大表明光伏面板有着越强的电信号转换能力。
发电量计算中需要按照电功率向量取值情况求解。
考虑电功率的度量值、电感系数、交流电信号特征、电功率定标数、并网逆变器内阻值。
为了节约电能，减少消耗在计算发电量时候应尽量取大值[3]。
太阳能视频监控系统(解决无法供电问题的特殊情况)
太阳能视频监控系统（解决无法供电问题的特殊情况）太阳能无线监控系统主要由太阳能供电系统、无线视频传输系统、视频监控系统三个了系统组成。
太阳能供电子系统是由太阳能组件、风力发电机、胶体蓄电池、智能充放电控制器等组成，而无线视频传输子系统是由数字网桥、4G/5G无线网络、COFDM等组成，视频监控子系统是由摄像机、终端视频管理设备（如数字硬盘录像机）等组成。
根据需要可增加其它辅助功能如：前端拾音、前端喇叭、前端录像、前端传感、视频分析、无线广播、移动侦测、无线信号中继站等。
II太阳能监控供电系统示意图该系统主要由太阳能组件、风力发电机、胶体蓄电池、智能控制器等组成。
太阳能组件和风力发电机将光能转变为电能，经由一台风光互补智能控制器的控制，把电能存储到蓄电池（充电）；需要供电时，打开控制器开关接通负载，把蓄电池中的电能提供给负载（放电）。
智能控制器的主要作用是对蓄电池进行充放电管理，当在工作时间内蓄电池供电不足时，控制器自动切断负载供电，对蓄电池进行过放保护；当蓄电池持续充电时，控制器对蓄电池进行过充保护。
太阳能发电是整个系统工作能量的主要来源，太阳能组件的大小需要根据负载设备的耗电量来决定。
风力发电平时起辅助供电的作用，在连续阴雨天的时候，风力发电机将发挥重要作用，以确保对控制器的不间断供电，从而避免了长时间阴雨天气下供电系统的瘫痪。
蓄电池是在没有日照情况下维持系统工作所需的能量来源，当发生连续阴雨天的情况时就需要蓄电池有足够的电量维持整个系统的连续工作，因太阳能胶体蓄电池的价格较高，不能因为1).当太阳光照较强时，太阳能光伏组件产生的电流汇聚到控制器，控制器进行供电监控。
太阳能光伏组件通过控制器给视频监控部件供电，同时将多于的能量储存在储能系统中。
2).当太阳光照较弱时，太阳能储能单元板的发电满足不了视频监控需求的能量时，负载除从太阳能储能单元板获取能量以外，储能系统同时处于放电状态以满足视频监控稳定运行。
太阳能监控方案
太阳能监控方案高速公路全程视频监控技术是现代交通管理的有效手段，通过视频监控可实时掌握道路交通运行状态，对突发事件做出快速响应。
但是公路的线性分布特点导致了监控外场摄像机的电网供电建设成本高、线路损耗大、电能利用率低等问题，影响了全程视频监控技术的推广应用。
河南高速公路发展有限责任公司利用太阳能光伏发电技术，在连霍高速公路郑州和洛阳段全程220km范围内100个监控点，成功实施了太阳能供电的全程视频监控系统示范工程，为解决上述问题探索出了一条新途径。
经过近5年的实际运行证明该示范工程技术方案成熟可靠，与电网供电相比，可节省供配电工程建设投资58.3%，平均每公里节省3.13万元；5年来节省电费22万元、汽油费96万元，减少CO2排量402吨，效果显著。
该示范工程成功的关键在于示范单位领导重视以科技创新为引领，以科学实验为基础，在技术上通过优化设计大大减少了摄像机等部件的功耗，通过地埋恒温技术保证了蓄电池的最佳工作状态，通过应急充电及电源在线管理等维护措施保障了整个系统的长期稳定。
该技术可广泛应用于太阳能光照条件三级以上的公路视频监控系统外场摄像机或50W以下的类似负载，在现代交通管理中具有广阔的应用前景。
建议行业主管部门以实施单位在建设和维护过程中的先进经验为基础，尽快制定出相应技术标准，在全国推广应用。
____________________“太阳能技术在连霍高速公路郑州至洛阳段道路全程监控系统中的应用”推广材料——交通运输部节能减排专家工作组一、概况河南高速公路发展有限责任公司是河南省人民政府授权省交通运输厅组建的国有独资企业，公司管理资产总额达1100亿元，员工总数近2万人。
主营高速公路、特大型独立桥梁等交通基础设施的开发建设、养护和经营管理，是河南省高速公路建设管理的投资主体。
成立以来，累计建成通车高速公路2540公里，约占全省通车高速公路的53%；管养已通车高速公路2069公里，为全省高速公路通车总里程的46%；在建高速公路404公里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能视频监控系统在生活中的应用
野外安装无线监控系统由于设备安装地方偏远无法供电或者供电成本过高、供电不稳定，严重影响应用，在这种情况下可以采用太阳能供电来解决，太阳能供电无线视频监控系统的工作原理是太阳电池组件将太阳的光能转化为电能，太阳能充放电控制作为中心控制设备，一方面将太阳电池组件转化的电能存储在蓄电池组里，一方面控制蓄电池组对摄像机、无线视频传输设备以及其他负载设备供电。
太阳能监控系统主要由以下几部分组成。
首先是太阳能电池阵列即太阳能电池板，这是太阳能光伏发电系统中的最核心部分，它的主要作用就是将太阳能光子转化为电能，从而推动负载工作。
其次是太阳能充电控制器，它的主要工作就是控制整个系统的状态，同时对蓄电池的过充电、过放电起到保护作用。
再其次就是太阳能深循环蓄电池，它主要储存由太阳能电池板转化过来的电能，一般为阀控免维护铅酸蓄电池。
最后就是逆变器，在全程无线视频监控系统中，有的
设备需要提供220V、110V的交流电源，而太阳能的直接输出一般
为12VDc、24VDc、48VDc，所以为了能给220VAC、11OVAc的
设备提供电源，无线监控系统中就必须增加直流／交流逆变器，将太阳能光伏发电系统中产生的直流电能转化为交流电能。
太阳能监控系统主要应用于野外以及城市不方便布线的区域如建筑工地、水库大坝、河流水位、野生动物活动监控、野生动物反盗猎、森林防火、石油天然气管道、铁路沿线、高速公路、隧道监控、大型工厂室外监控、岛屿监控、边防监控、单兵侦测等等场所，简单概括为“三无”的地方，即无人无电无网络，但需要实时监控管理又需要节能零排放无污染的地方或区域。
在控制方面，适合进行太阳能监控的数据传输方式有三种，一是基于无线网桥的微波网络，二是基于无线平台运营商的3G/4G网络,三是有线传输.可以根据实际情况结合需要来选择.如果监控地点处在偏远的郊区，而且监控点到监控中心之间没有太多的建筑或者山沟阻隔的话，那么wifi网络画质传输的优势便可以最大化的发挥出来。
当然，如果要是在传输的路径中，有多重的阻隔的话。
那么恐怕也只能用4g 网络来完成监控的实现了。
太阳能控制系统能保证所有监控设备持续稳定供电，而且能实现无人值守以及无线远程控制，另外它还具有环保节能、无需挖沟或架设电力架、不需要大量线材、不需要输变电设备、施工周期短、不消耗市电不产生电费、不受地理位置限制、维护费用低、低压无触电
危险及移动灵活等诸多显著优势。
相信未来太阳能监控系统应用将越来越广泛，为人们生活带来更多便利与智能服务。
