最新河南工业大学高频电子线路试卷及参考答案
(完整版)高频电子线路题库(附答案)1分解
、填空题1、_信源一就是信息的来源。
2、电信系统中规定的语音信号频率范围是从_300 Hz到_3.4K Hz。
3、信道是连接发送、接收两端的信息的通道，也称为传输媒质。
4、通信系统中应用的信道分为「有线_ _信道和无线信道两种。
5、常用的有线信道传输媒质有架空明线、光缆和同轴电缆。
6无线电波传播的方式有_ 一沿地面_ 传播，也称_ 一中长波―波;__沿空间—传播也称 _超短波_波；电离层传播，称为短波波。
7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长—_相比拟。
8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行调制一后再送入信道传输。
9、小信号选频放大器的矩形系数越接近1 越好。
10、小信号谐振放大器应当设法，减小一负载和信号源内阻对谐振回路的影响。
11、小信号谐振放大器中的变压器采用抽头接入，是为了减少负载和信号源内阻________ 对谐振回路的影响。
12采用共射-共基电路是解决小信号谐振放大器稳定性问题的有效方法。
13、声表面波滤波器的优点有：体积小、工作稳定、无需调试等。
14、常用的固体（态）滤波器有：声表面_ 、陶瓷一和____ 石英_______ 。
15、常用晶体管的高频等效电路有丫参数等效电路和混合n参数等效电路。
16、影响晶体管高频性能的主要因素是它的内部存在结电容_ 。
17、晶体管的一个重要高频参数是它的_特征_频率f T，它是晶体管的下降为_1_ _时的工作频率。
晶体管的结电容越小，其f T参数越大。
18、LC串联谐振回路谐振发生时，呈现很小的阻抗：电容上的谐振电压大于输入电压,是输入电压的Q倍。
因此串联谐振也叫电_压_ 谐振。
19、LC并联谐振回路谐振发生时，呈现—很大____ 的阻抗；流过电容的谐振电流大于于输入电流，是输入电流的Q倍。
因此并联谐振也叫电 _流_谐振。
20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越.大。
(完整版)高频电子线路复习题(含答案)
(一）一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C )A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带2．在自激振荡电路中,下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波 B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大 D．电容三点式振荡器的振荡频率做不高 3．如图为某收音机的变频级，以下正确叙述是（ A ）A．电感三点式本机振荡电路B．双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对4．试用自激振荡的相位条件判别下图能产生自激振荡的电路 ( D）A B C D5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（D ） A．电路特点 B．功率放大倍数 C．电流大小 D．功放管静态工作点选择情况6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 ( A） A．R×100或R×1k档 B．R×1档 C．R×10档 D．R×10k档7．若载波u C（t)=U C cosωC t,调制信号uΩ（t)= UΩcosΩt,则调频波的表达式为( A ）A．uFM （t）=UCcos（ωCt＋mfsinΩt) B．uFM（t）=UCcos（ωCt＋mpcosΩt)C．uFM (t)=UC（1＋mpcosΩt)cosωCt D．uFM(t）=kUΩUCcosωCtcosΩt8．MC1596集成模拟乘法器不可以用作（C )A．振幅调制 B．调幅波的解调 C．频率调制 D．混频9．某超外差接收机的中频为465kHz，当接收931kHz的信号时,还收到1kHz的干扰信号,此干扰为（ A ）A．干扰哨声 B．中频干扰C．镜像干扰 D．交调干扰10．混频电路又称变频电路,在变频过程中以下正确叙述是 ( C )A．信号的频谱结构发生变化 B．信号的调制类型发生变化C．信号的载频发生变化11．二极管峰值包络检波器，原电路正常工作。
高频电子线路课后习题答案_曾兴雯

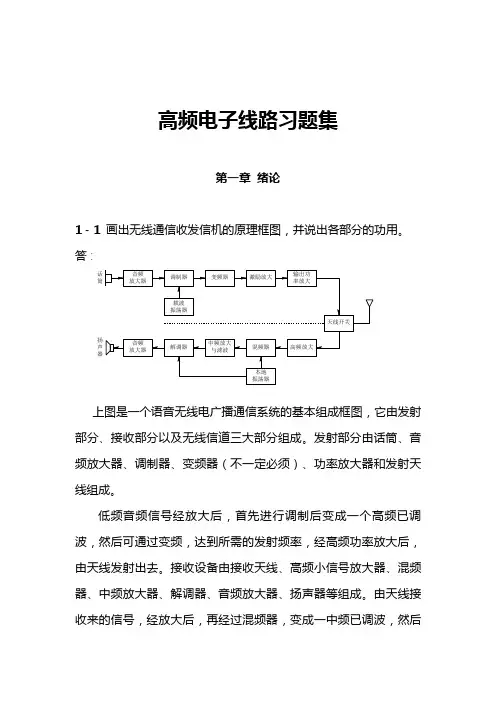

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。
答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。
发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。
低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。
接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。
由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后话筒扬声器检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。
1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。
采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。
1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。
调制方式有模拟调调制和数字调制。
在模拟调制中，用调制信号去控制高频载波的某个参数。
在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。
高频电子线路考卷(含答案)
一、单项选择题（每空1分，共计11分）1、高频功率放大器一般工作在丙类工作状态，它的效率（D）。
（A）约为50% （B）约为78% （C）大于50%，小于78% （D）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（C）。
（A）i=b0+b1u+b2u2+b3u3（B）i=b0+b1u+b3u3（C）i=b2u2 （D）i=b3u33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为（B）。
（A）临界状态（B）欠压状态（C）过压状态（D）甲类状态4、负峰切割失真主要是由于（C）造成的。
（A）信号调制度太小（B）检波器RC 时间常数太大（C）检波器交、直流负载不同（D）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（D）造成的。
（A）有用信号与本振信号的组合（B）有用信号与干扰信号同时作用（C）两个或多个干扰信号同时作用（D）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB、SSB 信号时，要求参考信号与调制端的载频信号（C）。
（A）同频（B）同相（C）同频同相（D）没有要求7、某变频器输入载波频率为720kHz的AM调幅波，采用下混频，要求输出信号的载波频率为720kHz，则变频器的本振频率应为（A）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz 8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。
（A ）中和法（B ）失配法（C ）负反馈方法（D ）选择Cb ’c 小的晶体三极管（E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性围取决于（ B ）。
（A ）调制信号频率（B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为（ A ）。
（A ）465KHZ （B ）455KHZ （C ）75KHZ （D ）10.7MHZ11、在常用的反馈型LC 振荡器中振荡波形好且最稳定的电路是（ D ）。
河南工业大学2010年高频电子线路试卷及参考答案
.2010 至 2011 学年第 一 学期高频电子线路 试卷B 卷出卷教师： 徐晓光 适应班级：电科08级考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 % 题号 一 二 三 四 五 六 七 八 九 十 总分 核分人 得分复查总分 总复查人一、填空题（本题25分，每空1分） 1.LC 正弦波振荡器中，LC 回路的Q 值越大，振荡器的频率稳定性越_________。
2. AM 调幅波的频谱，包括____________、___________和____________三部分。
3.调频波的信号带宽比调幅波更_________，其抗干扰能力也比调幅波更_________。
4.为了获得谐振功率放大器所需的最佳负载电阻，应当使用_________网络。
5.当RC 时间常数过________时，二极管包络检波器会出现惰性失真。
6.石英晶体元件的等效Q 值_______，石英晶体振荡器的突出优点是__________________。
7.在并联型振荡器中，石英晶体被等效为一个_______。
8.谐振功率放大器的三种工作状态为___________、__________、_________。
9.锁相环路（PLL ）是由___________、___________和______________组成的负反馈环路。
锁相环路误差信号为________差信号。
10.中波调幅广播的载波频率大约在_________至_________之间。
11.有一载频为3MHz 、最大幅度8V 、最小幅度0V 的AM 波，其调制电压为)(6cos 4.0)(103V t t v⨯=Ωπ。
则AM 波的带宽为_________，该信号在1Ω电阻上的总功率为_________W 。
12.能实现模拟乘法运算的电路有_________电路，_________电路，_________电路和模拟乘法器集成电路等。
《高频电子线路》试卷 第1页 （共8页）二、单项选择题（本题20分，每项1分）1.小信号调谐放大器由高频放大电路和_______组成。
高频电子线路课后答案(胡宴如,狄苏燕)22
5 106
66.7
2
H
600 103 10 106
2.13 104
5μ H
1.06 104
2
21.2
8.1
10.6 k
k
2
[解] Rp Q? 100
BW0.7
280 106 360 1012
RL n2RL 102 1 k 100 k Re Rp // RL 88 k //100 k 46.8 k
f0
Rp Q 100
f Q
2π
1 LC
35.6 106 100
2π
106 H 20 1012 F
Hz
1 10-6 H 20 1012 F
22.4 k 22.36 103
35.6 104Hz 356 kH z
0.0356 109 Hz 35.6 MHz
谐振电阻 Re 、有载品质因数 Qe 和回路通频带 BW0.7 。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
高频电子线路考卷(含答案)
高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。
7. 在高频放大器中，为了提高增益，常采用________和________两种方法。
8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。
9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。
10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。
三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。
12. 请说明高频振荡器起振和稳幅的原理。
13. 简述滤波器的主要技术指标及其作用。
四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。
15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。
五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。
最新河南工业大学电路期末考试题
A1R L C A2A3u 2015 至 2016 学年 第 2 学期电路 试卷A 卷出卷教师： 于心俊 适应班级：电气信息类1301-1312、测控1301-1304 考试方式： 闭卷 成绩比例：本试卷考试分数占总评成绩的 80 % 题号 一 二 三 四 五 六 七 八 九 十 总 分 得分复查总分：一、选择题（共10题，每小题2分，共20分）请将正确答案的标号直接填入括号中。
错填、不填均无分。
1．电路如右图所示，R ab =（ B ）。
A. 20ΩB.25 ΩC. 15 ΩD. 30 Ω2． 叠加定理适用于（ C ）。
A ．直流电路B ．交流电路C ．线性电路D ．非线性电路3．一个电热器接在10V 的直流电源上，其功率为P ，把它改接在正弦交流电源上，使其有功功率为P/2，则正弦交流电源电压最大值是（ C ）。
A ．5B ． 25C ．10D ． 2104．右图所示电路中R=X L =X C ，已知安培表A1的读数为3A ，。
A ．2A ，1AB ．1A ，2AC ．23A ，3 AD ．3，235．在正弦交流电路中，R 、L 串联电路的有功功率是P ，并联一电容C 后，其有功功率（ C ）。
A ．增大;B ．减少 ;C ． 不变 ;D ．不能确定6． 下列表达式中正确的是：（ C ）。
A ．CU j I ω=.； B ．0010cos 10∠==t i ω；C ．..I L j U ω=； D ．dtdiCu = 7． 右图电路中双端口网络的等效Z 参数为: （ A ）。
A ． ⎥⎦⎤⎢⎣⎡+L j R R R R ω;B ． ⎥⎦⎤⎢⎣⎡++R L j R L j R Rωω;C ．⎥⎦⎤⎢⎣⎡+R R RL j R ω; D ． ⎥⎦⎤⎢⎣⎡L j R R R ω8． 电路如右图所示，其等效电感是：（ C ）A ．M L L L 221++=；B ．M L L L 221-+=；C ．M L L M L L L 221221++-=；D ．ML L M L L L 221221-+-=。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档 2010 至 2011 学年第 一 学期高频电子线路 试卷B 卷出卷教师： 徐晓光 适应班级：电科08级考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 % 题号 一 二 三 四 五 六 七 八 九 十 总分 核分人 得分复查总分 总复查人一、填空题（本题25分，每空1分） 1.LC 正弦波振荡器中，LC 回路的Q 值越大，振荡器的频率稳定性越_________。
2. AM 调幅波的频谱，包括____________、___________和____________三部分。
3.调频波的信号带宽比调幅波更_________，其抗干扰能力也比调幅波更_________。
4.为了获得谐振功率放大器所需的最佳负载电阻，应当使用_________网络。
5.当RC 时间常数过________时，二极管包络检波器会出现惰性失真。
6.石英晶体元件的等效Q 值_______，石英晶体振荡器的突出优点是__________________。
7.在并联型振荡器中，石英晶体被等效为一个_______。
8.谐振功率放大器的三种工作状态为___________、__________、_________。
9.锁相环路（PLL ）是由___________、___________和______________组成的负反馈环路。
锁相环路误差信号为________差信号。
10.中波调幅广播的载波频率大约在_________至_________之间。
11.有一载频为3MHz 、最大幅度8V 、最小幅度0V 的AM 波，其调制电压为)(6cos 4.0)(103V t t v⨯=Ωπ。
则AM 波的带宽为_________，该信号在1Ω电阻上的总功率为_________W 。
12.能实现模拟乘法运算的电路有_________电路，_________电路，_________电路和模拟乘法器集成电路等。
《高频电子线路》试卷 第1页 （共8页）二、单项选择题（本题20分，每项1分）1.小信号调谐放大器由高频放大电路和_______组成。
A ）低通滤波器B ）带通滤波器C ）高通滤波器 2.高频功率放大器为了获得高效率，常采用________。
A ）A 类放大器B ）乙类放大器C ）AB 类放大器D ）丙类放大器 3.通信系统中，信号需要调制的原因是_______。
A ）要发射的信号频率低B ）为了实现信道复用C ）减小发射天线尺寸D ）以上都是4.混频器、AM 波调制电路都是频谱搬移电路。
其中，混频器的输入为_______信号、_______信号，输出为_______。
AM 波调制电路的输入为_______信号、_______信号，输出为_______。
A ）已调波 B ）等幅高频正弦波 C ）调制信号5.高频谐振功率放大器的负载谐振电阻Rp 由小变大，则放大器工作状态的变化趋势（其他条件不变）为________。
A ）过压→临界→欠压B ）丙类→乙类→甲类C ）甲类→乙类→丙类D ）欠压→临界→过压 6.石英晶体在其两个谐振频率之间，呈现_________。
A ）电感性 B ）电容性 C ）电阻性7.现代通信电路中广泛使用的频率合成器，能够输出_______的信号。
A ）频率稳定性好但频率不可调整 B ）频率精度高且频率可调 C ）频率可调但频率精度不高8.有一中频为455kHz 的调幅超外差接收机，当接收频率为800kHz 的电台时，则镜像干扰频率为________，本机振荡器的频率为________。
A ）455kHzB ）1255kHzC ）2055kHzD ）1710kHz9.SSB 表示________， USB 表示________，FM 表示________，LSB 表示________。
A ）双边带调幅波 B ）调幅波 C ）调频波 D ）上边带 E ）下边带 F ）单边带信号10. 在超外差式接收机中，解决镜像干扰的有效方法是________，解决组合频率干扰的有效方法是_______。
A ）采用组合频率少的混频器电路形式B ）提高混频器之前电路的频率选择性C ）选用低噪声器件《高频电子线路》试卷 第2页 （共8页）得分 评卷人得分 评卷人学院名称 专业班级： 姓名： 学号：我密 封 线 内 不 要 答 题┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密┃┃┃┃┃┃┃┃┃┃┃ 封┃┃┃┃┃┃┃┃┃┃┃ 线┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃精品文档三、简答题（本题12分）超外差式接收机的方框图如下所示。
（1）请将方框图填写完整。
（2）简单叙述超外差式接收机的工作原理。
《高频电子线路》试卷 第3页 （共8页）四.计算题（共43分）1．三点式LC 正弦波振荡器的交流通路如下所示。
已知：11121C L f π=，22221C L f π=，33321C L f π=。
请回答如下问题：（1）f 1 > f 2 > f 3时，电路是否满足振荡的相位条件？ （2）f 1 < f 2 < f 3时，电路是否满足振荡的相位条件？（3）f 2 > f 1 > f 3时，电路是否满足振荡的相位条件？（本题9分）。
《高频电子线路》试卷 第4页 （共8页）2．谐振功率放大器，要求工作在临界状态。
已知V C C =24V ，Po=2.0W ，R L =50Ω，集电极电压利用系数ξ=0.9，工作频率f=40MHz 。
求图中L 形匹配网络的元件参数（本题10分）。
《高频电子线路》试卷 第5页 （共8页）3．已知调幅波信号的频谱如下图所示，请写出调幅波的表达式。
（本题5分）。
得分 评卷人得分 评卷人学院名称 专业班级： 姓名： 学号：密 封 线 内 不 要 答 题┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密┃┃┃┃┃┃┃┃┃┃┃ 封┃┃┃┃┃┃┃┃┃┃┃ 线┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃4．已知调频波信号的载波为)(6cos 10)(106V t t v C ⨯=π，调制信号为)(t v Ω，调频波信号的最大频偏为max)(41t vΩπ，请写出调频波的表达式。
（本题5分）。
《高频电子线路》试卷 第6页 （共8页）5．设超外差式接收机的结构如下图所示，已知天线回路的谐振频率为420MHz ，Q 值为21。
问：①天线回路的通频带7.0BW 为多少？接收频率范围为多少？天线回路的通频带1.0BW 为多少？②当信号频率为410MHz 时，中频滤波器的频率大于多少，镜像干扰频率才能够被天线回路所滤除(按信号频率位于1.0BW 带宽之外，为被滤除的标准)？（本题5分）《高频电子线路》试卷 第7页 （共8页）6．下图为一个调幅波调制电路。
如果希望输出的调幅波载频在2MHz 至5MHz 之间变化，则锁相环路中的分频系数N 取值范围就当为多少？载波的频率间隔为多少？（本题9分）《高频电子线路》试卷 第8页 （共8页）2009 至 2010 学年第 一 学期电科07 高频电子线路 试卷A 卷标准答案与评分标准一、填空题（本题25分，每空1分）1、高，2、载频，上边带，下边带，3、宽，好，4、匹配，5、大，6、极大，频率非常稳定，7、电感，8、欠压，临界，过压，9、鉴相器，环路滤波器，压控振荡器，相位，10、500kHz ，1600kHz ，11、6kHz ，12W,12、晶体管混频器，（平衡式）二极管混频器，（变跨导）差分混频器电路 二、单项选择题（本题20分，每项1分）1.B ，2.D ，3.D ，4.（A/B ）A ，（C/B ）A ，5.D ，6.A ，7. B ，8.D/B ，9. FDCE ，10.BA三、简答题（本题12分） （6分）超外差式接收机的框图如上所示。
天线回路选择性地接收高频信号，本机振荡信号与高频信号一起混频器后产生中频信号。
混频器完成将高频已调波变换成中频已调波的任务。
中频信号的频率等于本机振荡信号频率减去高频信号频率。
中频频率为固定的值。
无论高频信号的频率如何变化，混频器都将它变为载波频率为中频的信号。
这样接收机就能够对频率变化范围较大的高频信号，有着比较均匀一致的工作性能。
中频放大器完成对中频已调波选频放大的工作，中频放大器决定着接收机的增益和选择性等重要参数。
接下来的检波器或鉴频器从已调波中解调出调制信号（低频信号），低频放大器对调制信号放大后输出到扬声器。
（6分） 四、（本题43分）1、解：并联谐振电路，在f 小于谐振频率时呈现电感性，在f 大于谐振频率时呈现电容性。
串联谐振电路，在f 小于谐振频率时呈现电容性，在f 大于谐振频率时呈现电感性。
所以，f 1 > f > f 2时或f 2 > f > f 1时，Zbe 与Zbc 异号。
同时，f >f 1>f 3时或f 1 >f 3 >f 时，Zce 与Zbc 同号。
故振荡条件为：f 2 > f > f 1 >f 3 。
所以，当f 1 > f 2> f 3时，不满足振荡的相位条件。
（3分）f 3 > f 2> f 1时，电路不满足振荡的相位条件。
（3分） f 2 > f > f 1 > f 3时，电路满足振荡的相位条件。
（3分）2、（本题10分，按公式、步骤给分）。
解：Ω=⨯=⨯=6.116)(21,)(2122oCC P P CC o P V R R V P ξξ（2分）)Q 1(R R 2L P +=15.11=-=∴LPR R Q （2分） LLR fL2R LQ πω==，L=229nH 。
（2分） )Q11(L L 2'+==402nH 。
（2分）CL 1'=ω，pF LC 2.691'2==ω（2分）。
3、（本题5分）解：{}{}t )2F f (2cos m U t )2F f (2cos m U 21t )1F f (2cos m U t )1F f (2cos m U 21t f 2cos U u c 2a m c 2a m c 1a m c 1a m c m -+++-+++=πππππkHz F m kHz F m MHz f V U a a c m 5002,8.0,2001,4.0,3,521======。
)(1032cos )105002cos 8.0102002cos 4.01(5633V t t t u ⨯⨯⨯⨯+⨯⨯+=πππ（1分+1分+1分+1分+1分）4、（本题5分）已知调频波信号的载波为)(6cos 10)(106V t t v C ⨯=π，调制信号为)(t v Ω，调频波信号的最大频偏为max)(41t vΩπ，请写出调频波的表达式。
