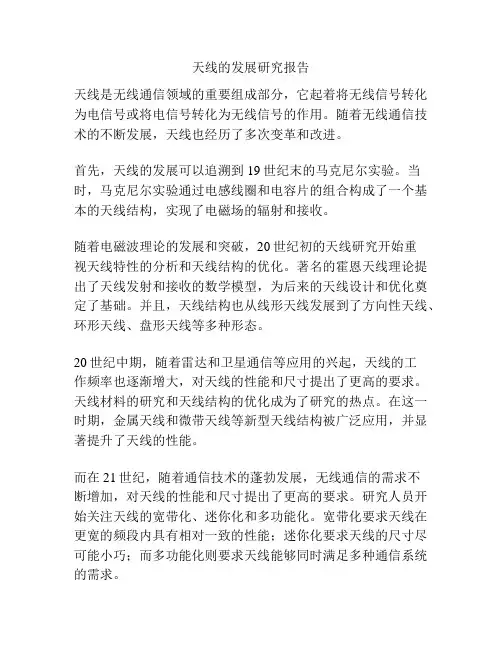

天线的发展研究报告
天线的发展研究报告天线是无线通信领域的重要组成部分，它起着将无线信号转化为电信号或将电信号转化为无线信号的作用。
随着无线通信技术的不断发展，天线也经历了多次变革和改进。
首先，天线的发展可以追溯到19世纪末的马克尼尔实验。
当时，马克尼尔实验通过电感线圈和电容片的组合构成了一个基本的天线结构，实现了电磁场的辐射和接收。
随着电磁波理论的发展和突破，20世纪初的天线研究开始重视天线特性的分析和天线结构的优化。
著名的霍恩天线理论提出了天线发射和接收的数学模型，为后来的天线设计和优化奠定了基础。
并且，天线结构也从线形天线发展到了方向性天线、环形天线、盘形天线等多种形态。
20世纪中期，随着雷达和卫星通信等应用的兴起，天线的工作频率也逐渐增大，对天线的性能和尺寸提出了更高的要求。
天线材料的研究和天线结构的优化成为了研究的热点。
在这一时期，金属天线和微带天线等新型天线结构被广泛应用，并显著提升了天线的性能。
而在21世纪，随着通信技术的蓬勃发展，无线通信的需求不断增加，对天线的性能和尺寸提出了更高的要求。
研究人员开始关注天线的宽带化、迷你化和多功能化。
宽带化要求天线在更宽的频段内具有相对一致的性能；迷你化要求天线的尺寸尽可能小巧；而多功能化则要求天线能够同时满足多种通信系统的需求。
此外，还有一些新技术在天线研究中得到了广泛应用。
其中，应用于移动通信系统中的智能天线技术，可以根据通信环境的变化自动调节天线的工作参数，提高通信质量。
另外，天线阵列技术通过多个天线的组合，可以实现更高的增益和指向性，提高通信的可靠性和距离。
综上所述，天线的发展经历了多个阶段，从基本原理研究到结构优化，从工作频率提高到性能改进和多功能化。
未来，天线研究仍然面临着许多挑战，如更高频段、更小尺寸、更高增益等问题。
我们期待在不久的将来，天线技术能够更好地满足无线通信发展的需求。
微波天线的多模式设计与分析
微波天线的多模式设计与分析微波天线是一种用于接收和发送微波信号的装置，常被应用于卫星通信、移动通信、雷达等领域。
现代通信要求天线能够满足多种频率和模式的需求，而多模式天线的设计及分析就成为了一个重要的研究领域。
一、多模式天线的设计多模式天线是指在一个频段内可同时支持多种工作模式的天线。
其设计需要考虑天线的几何形状、材料、电磁参数等因素。
1. 天线几何形状多模式天线的设计首先需要考虑到天线的几何形状，如圆形、方形、矩形等，以及天线的长度、宽度和高度等参数。
在利用数值模拟软件进行设计时，需要对天线几何模型进行建模。
建模过程中需要注意几何形状是否符合设计要求，如是否会有不必要的杂散辐射等。
2. 天线材料天线材料对多模式天线的性能影响也很大。
常用的材料包括金属、陶瓷、玻璃纤维等。
在材料选择时需要考虑到其导电性、介电常数和磁导率等电磁参数。
3. 电磁参数多模式天线的设计中还需要考虑到电磁参数的影响。
如天线的阻抗匹配、天线的增益、天线的辐射型等。
这些参数的优化设计需要借助于实验和数值模拟两种手段。
二、多模式天线的分析多模式天线的分析需要考虑到天线的各种性能参数。
对于多模式天线的性能分析通常采用数值模拟与实验相结合的方法。
1. 数值模拟数值模拟是多模式天线性能分析的主要方法之一。
数值模拟软件能够提供天线的电磁特性，比如天线的电流分布、辐射型等。
在分析天线的各种性能参数时，可以通过数值模拟对天线进行优化设计，得到更好的性能表现。
2. 实验分析实验分析是多模式天线性能分析的另一种常用方法。
实验分析可以给出天线的实际性能表现，如天线的增益、频率响应等。
与数值模拟结合使用，可以提供更加全面和准确的性能表现。
三、多模式天线的应用多模式天线已经得到了广泛的应用。
这种天线可以在一个频段内同时支持多种工作模式，比如同时实现射频/微波功率放大和混频功能，实现信息的双向传输等。
多模式天线的应用还有助于降低通信系统的成本和复杂度，提高系统的性能。
八木天线研究进展及辐射原理
八木天线研究进展及辐射原理研究报告1.历史沿革八木天线又称引向天线，它是由日本东北大学的八木和宇用共同实验和研制成的。
1926年八木在辛：家学会宣讲了题为“Pr四ector of the Sharpest Be枷of Electricwaves”(电波的最锐波束发射器)的论文，同年又在东京举行的第三届泛太平洋会议(the nird Pall．Pacmc Congress)上宣讲了题为“0n the Feasibilitv of PowertransmiSSion by Electric whvcs”(论电波功率传输之可行性)的论文，提出利用多引向器周期性结构的导向作用，即所谓的“波渠”(wave chaIlnel)，可以产生短波的窄波束，用于短波的功率传输。
此后八木和宇田继续在合作下从事天线的研究，八木曾于1928年旅美期间，对无线电工程师协会(mE)纽约、华盛顿、哈佛等地的分会进行演讲，并在“Proccedings ofthe mE”上发表了他的著名论文“Beam11ransmi 蚓on of ultra Short wjves”(超短波的波束传输)，该天线随即被称为“八木天线”。
八木天线已经被广泛的应用于米波及分米波段的通讯，雷达、电视及其它无线电技术设备中。
2.工作原理及特点相对与基本的半波对称振子天线和折合振子天线，八木天线增益高，方向性强，抗干扰，作用距离远，并且价格低廉，构造简单，通常八木天线由一个激励振子，一个反射振子，和若干个引向振子组成，相比之下，反射振子最长，位于紧邻主振子一侧，引向都比较短，位于另一侧。
主振子与馈电系统相连，属于有源振子，其他反射和引向振子都属于无缘振子，所有振子处于同一个平面内，并且按一定间距平行固定在一根横贯各振子的中心金属横梁上，除了有源振子馈电点必须与金属杆绝缘外，无源振子则都与金属秆短路连接。
因为金属杆与各个振子垂直，所以金属杆上不感应电流，也不参与辐射。
《2024年面向5G移动终端的MIMO天线设计与研究》范文
《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着5G技术的快速发展，移动通信设备的需求和性能要求也在不断提高。
多输入多输出（MIMO）技术作为5G通信系统中的关键技术之一，其天线设计的重要性不言而喻。
本文旨在研究和设计面向5G移动终端的MIMO天线，以提高通信系统的性能和可靠性。
二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种利用多根天线进行数据传输的技术，可以在不增加频谱资源和天线发射功率的情况下，提高系统的信道容量和传输速率。
在5G移动通信系统中，MIMO技术的应用对于提高系统的性能和可靠性具有重要意义。
三、5G移动终端MIMO天线设计3.1 设计要求针对5G移动终端的MIMO天线设计，我们需要考虑以下要求：（1）高效率：天线应具有较高的辐射效率和转换效率，以保证信号的传输质量。
（2）高隔离度：多根天线之间的隔离度要高，以避免信号干扰和衰减。
（3）小型化：天线尺寸应尽可能小，以适应5G移动终端的紧凑型设计。
（4）多频段支持：天线应支持多个频段，以满足5G系统的频谱需求。
3.2 设计方案针对上述要求，我们提出了一种基于分形结构和介质谐振的MIMO天线设计方案。
该方案通过优化天线的结构参数和介质材料，实现了高隔离度、小型化和多频段支持的设计目标。
具体来说，我们采用了分形结构来减小天线的尺寸，同时利用介质谐振器来提高天线的辐射效率和转换效率。
此外，我们还通过优化天线间的距离和角度，提高了多根天线之间的隔离度。
四、仿真与实验分析为了验证所设计MIMO天线的性能，我们进行了仿真和实验分析。
首先，我们利用电磁仿真软件对天线进行了建模和仿真，得到了天线的辐射特性、阻抗特性和隔离度等参数。
然后，我们制作了实际的天线样品，并在实验室环境下进行了实验测试。
测试结果表明，所设计的MIMO天线具有较高的辐射效率、转换效率和隔离度，能够满足5G移动终端的通信需求。
《面向5G移动终端的MIMO天线设计与研究》范文
《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着移动互联网技术的迅猛发展，5G时代已来临，对移动通信设备的性能提出了更高的要求。
多输入多输出（MIMO）技术作为5G网络的关键技术之一，其天线设计的重要性不言而喻。
本文将针对面向5G移动终端的MIMO天线设计与研究进行深入探讨，旨在提高5G移动终端的通信性能和系统容量。
二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种在无线通信系统中广泛应用的信号处理技术。
通过在发射端和接收端分别设置多个天线，MIMO技术能够有效地提高系统的信道容量和传输速率，同时降低信号的干扰和衰落。
在5G时代，MIMO天线技术更是成为了提高频谱效率和提升通信质量的关键手段。
三、5G移动终端MIMO天线设计1. 设计要求针对5G移动终端的MIMO天线设计，需要满足以下要求：首先，要保证天线在多个频段上的良好性能；其次，要降低天线间的相互干扰，提高系统的隔离度；此外，还需考虑天线的尺寸、重量以及制造成本等因素。
2. 设计方案（1）天线结构优化：采用紧凑型结构设计，减小天线的尺寸和重量，同时保证其在多个频段上的性能。
（2）多频段覆盖：设计具有多频段覆盖能力的MIMO天线，以满足5G网络的不同频段需求。
（3）隔离度提升：通过采用特殊的天线布局和电路设计，降低天线间的相互干扰，提高系统的隔离度。
（4）仿真与优化：利用电磁仿真软件对设计方案进行仿真验证，根据仿真结果进行优化设计。
四、MIMO天线性能研究1. 仿真与测试通过电磁仿真软件对设计的MIMO天线进行仿真验证，包括天线的辐射特性、阻抗特性以及信号传输特性等。
然后在实际环境中对天线进行测试，评估其性能表现。
2. 性能分析（1）频谱效率：通过对比实验数据和仿真结果，分析MIMO天线的频谱效率，评估其在提高系统容量的作用。
（2）抗干扰能力：分析MIMO天线在复杂电磁环境下的抗干扰能力，评估其在实际应用中的性能表现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引向天线的研究与设计摘要：天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换，它是发射和接收电磁波的重要的无线电设备，没有天线也就没有无线电通信。
本文主要介绍引向天线的设计以及其MATLAB 仿真，并且讲解了天线的基础知识以及引向天线的重要参数等，让大家对引向天线有更多的认识。
关键词：引向天线、方向系数、方向图To the antenna's research and designAbstract: the antenna is a kind of converter, it spread on a transmission of guided wave, transform into in the unbounded media (usually free space) propagation of electromagnetic waves, or opposite transformation, it is the transmission and reception of electromagnetic wave important radio equipment, no antenna there would be no radio communication. This paper mainly introduces to the antenna design and the MATLAB simulation, and explained the basic knowledge of antenna and the important parameters to antenna, giving you the right to antenna have more understanding.Keywords: to antenna, direction coefficient, direction chart一 、天线的基础知识1.1 基本振子的辐射1.1.1 电基本振子的辐射电基本振子（Electric Short Dipole ）又称电流元，它是指一段理想的高频电流直导线，其长度l 远小于波长λ，其半径a 远小于l ，同时振子沿线的电流I 处处等幅同相。
用这样的电流元可以构成实际的更复杂的天线，因而电基本振子的辐射特性是研究更复杂天线辐射特性的基础。
在电磁场理论中，已给出了在球坐标系原点O 沿z 轴放置的电基本振子在无限大自由空间中场强的表达式为(1―1―1) (1―1―2)式中,E 为电场强度，单位为V /m ；H 为磁场强度，单位为A/m ；场强的下标r 、θ、φ表示球坐标系中矢量的各分量；e r,e θ,e φ分别为球坐标系中沿r 、θ、φ增大方向的单位矢量；ε0=10-9/(36π)(F/m)，为自由空间的介电常数；μ0=4π×10-7(H/m),为自由空间导磁率；为自由空间相移常数，λ为自由空间波长。
式中略去了时间因子e j ωt 。
1.1.2 磁基本振子的辐射2230223001sin ()421cos()411sin ()40r jkrjkrr jkr H H Il k H j e r rIl k E j er rIl k k E A j j er r rE θϕθϕθππωεθπωε---=⎫⎪=⎪⎪=+⎪⎪⎪⎬=-⎪⎪⎪=+-⎪⎪=⎪⎭r r E E e E e H H e θθϕϕ=+⎫⎬=⎭2/k ωπλ==磁基本振子（Magnetic Short Dipole ）又称磁流元、磁偶极子。
尽管它是虚拟的，迄今为止还不能肯定在自然界中是否有孤立的磁荷和磁流存在，但是它可以与一些实际波源相对应，例如小环天线或者已建立起来的电场波源，用此概念可以简化计算，因此讨论它是有必要的。
设想一段长为l （l<<λ）的磁流元I m l 置于球坐标系原点，根据电磁对偶性原理，只需要进行如下变换：(1―1―3)其中，下标e,m 分别对应电源和磁源，则磁基本振子远区辐射场的表达式为 （1―1―4）比较电基本振子的辐射场与磁基本振子的辐射场，可以得知它们除了辐射场的极化方向相互正交之外，其它特性完全相同。
1.2 发射天线的电参数1.2.1 方向函数由电基本振子的分析可知，天线辐射出去的电磁波虽然是一球面波，但却不是均匀球面波，因此，任何一个天线的辐射场都具有方向性。
所谓方向性，就是在相同距离的条件下天线辐射场的相对值与空间方向（子午角θ、方位角φ）的关系，若天线辐射的电场强度为E (r ,θ,φ)，把电场强度（绝对值）写成（1―2―1）式中I 为归算电流，对于驻波天线，通常取波腹电流I m 作为归算电流；f (θ,φ)为场强方向函数。
因此，方向函数可定义为（1―2―2）将电基本振子的辐射场表达式（1―1―4）代入上式，可得电基本振子的方向函数为（1―2―3）为了便于比较不同天线的方向性，常采用归一化方向函数，用F (θ,φ)表示，即（1―2―4）式中，f max(θ,φ)为方向函数的最大值；E max 为最大辐射方向上的电场强度;E (θ,φ)为同一距离(θ,φ)方向上的电场强度。
归一化方向函数F (θ,φ)的最大值为1。
因此，电基本振子的归一化方向函数可写为F (θ,φ)=|sin θ| （1―2―5）为了分析和对比方便，今后我们定义理想点源是无方向性天线，它在各个方向上、相同距离处产生的辐射场的大小是相等的，因此，它的归一化方向函数为F (θ,φ)=1 （1―2―6）00,e me m e m e m E H H E I I Q Q εμ⇔⎫⎪⇔-⎪⎬⇔⇔⎪⎪⇔⎭sin 2jkrm jkrI l E j er H j e ϕθθλθ--⎫=-⎪⎪⎬⎪=⎪⎭60(,,(,)I E r f rθϕθϕ=(,,)(,)60/E r f I rθϕθϕ=(,)()sin lf f πθϕθθλ==m ax m ax (,)(,)(,)(,)E f F f E θϕθϕθϕθϕ==1.2.2 方向图式（1―2―1）定义了天线的方向函数，它与r 及I 无关。
将方向函数用曲线描绘出来，称之为方向图(F ileldPattern)。
方向图就是与天线等距离处，天线辐射场大小在空间中的相对分布随方向变化的图形。
依据归一化方向函数而绘出的为归一化方向图。
变化θ及φ得出的方向图是立体方向图。
对于电基本振子，由于归一化方向函数F (θ,φ)=|sin θ|，因此其立体方向图如图1―2―2所示。
图1―2―2 基本振子立体方向图1.2.3 方向图参数实际天线的方向图要比电基本振子的复杂，通常有多个波瓣，它可细分为主瓣、副瓣和后瓣，如图1―2―3所示。
用来描述方向图的参数通常有：图1―2―3 天线方向图的一般形状(1)零功率点波瓣宽度（Beam Widthbetween F irstNulls,BW F N)2θ0E 或2θ0H (下标E 、H 表示E 、H 面，下同）：指主瓣最大值两边两个零辐射方向之间的夹角。
(2)半功率点波瓣宽度（H al f Power Beam Width, H PBW ）2θ0.5E 或2θ0.5H :指主瓣最大值两边场强等于最大值的0.707倍（或等于最大功率密度的一半）的两辐射方向之间的夹角，又叫3分贝波束宽度。
如果天线的方向图只有一个强的主瓣，其它副瓣均较弱，则它的定向辐射性能的强弱就可以从两个主平面内的半功率点波瓣宽度来判断。
(3)副瓣电平（Side Lobe Lever,SLL ）:指副瓣最大值与主瓣最大值之比，一般以分贝表示，即 （1―2―7） 式中，S av,max2和S av,max 分别为最大副瓣和主瓣的功率密度最大值；E max2和E max 分别为最大副瓣和主瓣的场强最大值。
副瓣一般指向不需要辐射的区域，因此要求天线的副瓣电平应尽可能地低。
（4）前后比:指主瓣最大值与后瓣最大值之比，通常也用分贝表示。
1.2.4 方向系数上述方向图参数虽能从一定程度上描述方向图的状态，但它们一般仅能反映方向图中特定方向的辐射强弱程度，未能反映辐射在全空间的分布状态，因而不能单独体现天线的定向辐射能力。
为了更精确地比较不同天线之间的方向性，需要引入一个能定量地表示天线定向辐射能力的电参数，这就是方向系数(Directivity)。
方向系数的定义是：在同一距离及相同辐射功率的条件下,某天线在最大辐射方向上的辐射功率密度S max （或场强|E max|2的平方）和无方向性天线(点源)的辐射功率密度S 0（或场强|E 0|2的平方）之比，记为D 。
用公式表示如下：（1―2―8）1.2.5 天线效率z,m ax 2m ax 2,m ax m ax10lg 20lg av av S E SLL dBS E ==2m ax m ax 2r ror roP P P P E S D S E ====一般来说,载有高频电流的天线导体及其绝缘介质都会产生损耗，因此输入天线的实功率并不能全部地转换成电磁波能量。
可以用天线效率(Eff iciency)来表示这种能量转换的有效程度。
天线效率定义为天线辐射功率P r 与输入功率P in 之比，记为ηA ，即（1―2―9）1.2.6 增益系数方向系数只是衡量天线定向辐射特性的参数，它只决定于方向图；天线效率则表示了天线在能量上的转换效能；而增益系数(Gain)则表示了天线的定向收益程度。
增益系数的定义是：在同一距离及相同输入功率的条件下,某天线在最大辐射方向上的辐射功率密度S max(或场强|E max|2的平方）和理想无方向性天线(理想点源)的辐射功率密度S 0（或场强|E 0|2的平方）之比，记为G 。
用公式表示如下：（1―2―10）1.2.7 天线的极化天线的极化(P olarization)是指该天线在给定方向上远区辐射电场的空间取向。
一般而言，特指为该天线在最大辐射方向上的电场的空间取向。
实际上，天线的极化随着偏离最大辐射方向而改变，天线不同辐射方向可以有不同的极化。
所谓辐射场的极化，即在空间某一固定位置上电场矢量端点随时间运动的轨迹，按其轨迹的形状可分为线极化、圆极化和椭圆极化，其中圆极化还可以根据其旋转方向分为右旋圆极化和左旋圆极化。
就圆极化而言，一般规定：若手的拇指朝向波的传播方向，四指弯向电场矢量的旋转方向，这时若电场矢量端点的旋转方向与传播方向符合右手螺旋，则为右旋圆极化，若符合左手螺旋，则为左旋圆极化。
1.2.8 有效长度一般而言，天线上的电流分布是不均匀的，也就是说天线上各部位的辐射能力不一样。
