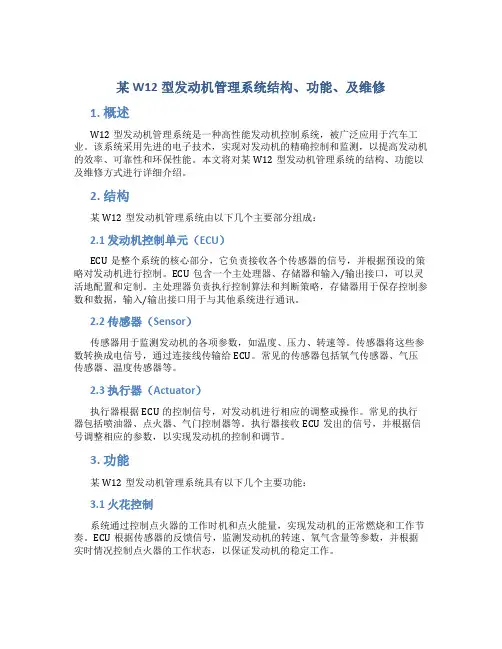

某W12型发动机管理系统结构、功能、及维修
某W12型发动机管理系统结构、功能、及维修1. 概述W12型发动机管理系统是一种高性能发动机控制系统，被广泛应用于汽车工业。
该系统采用先进的电子技术，实现对发动机的精确控制和监测，以提高发动机的效率、可靠性和环保性能。
本文将对某W12型发动机管理系统的结构、功能以及维修方式进行详细介绍。
2. 结构某W12型发动机管理系统由以下几个主要部分组成：2.1 发动机控制单元（ECU）ECU是整个系统的核心部分，它负责接收各个传感器的信号，并根据预设的策略对发动机进行控制。
ECU包含一个主处理器、存储器和输入/输出接口，可以灵活地配置和定制。
主处理器负责执行控制算法和判断策略，存储器用于保存控制参数和数据，输入/输出接口用于与其他系统进行通讯。
2.2 传感器（Sensor）传感器用于监测发动机的各项参数，如温度、压力、转速等。
传感器将这些参数转换成电信号，通过连接线传输给ECU。
常见的传感器包括氧气传感器、气压传感器、温度传感器等。
2.3 执行器（Actuator）执行器根据ECU的控制信号，对发动机进行相应的调整或操作。
常见的执行器包括喷油器、点火器、气门控制器等。
执行器接收ECU发出的信号，并根据信号调整相应的参数，以实现发动机的控制和调节。
3. 功能某W12型发动机管理系统具有以下几个主要功能：3.1 火花控制系统通过控制点火器的工作时机和点火能量，实现发动机的正常燃烧和工作节奏。
ECU根据传感器的反馈信号，监测发动机的转速、氧气含量等参数，并根据实时情况控制点火器的工作状态，以保证发动机的稳定工作。
3.2 燃油喷射控制系统通过控制喷油器的工作时机和喷油量，调节发动机燃油混合比，以保证发动机的燃烧效率和排放控制。
ECU根据传感器的反馈信号，监测发动机的负荷、温度等参数，并根据实时情况控制喷油器的工作状态，以实现最佳的燃油经济性和排放性能。
3.3 气门控制系统通过控制气门的开闭时机和开度，调节发动机的进气量和排气量，以实现发动机的输出调整和效率优化。

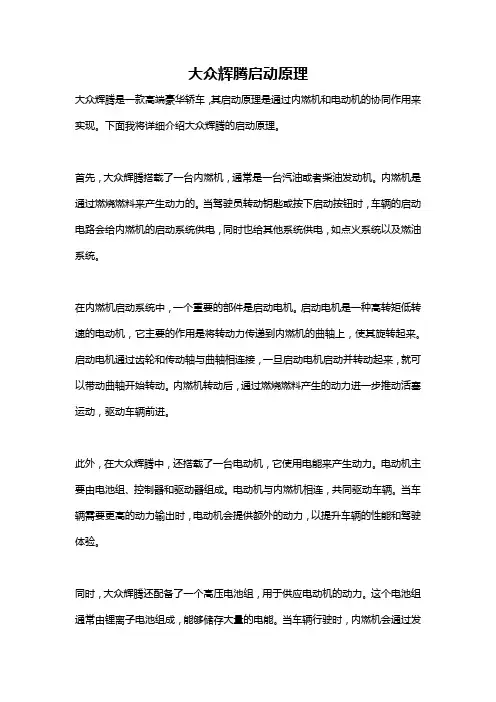

大众辉腾启动原理
大众辉腾启动原理大众辉腾是一款高端豪华轿车，其启动原理是通过内燃机和电动机的协同作用来实现。
下面我将详细介绍大众辉腾的启动原理。
首先，大众辉腾搭载了一台内燃机，通常是一台汽油或者柴油发动机。
内燃机是通过燃烧燃料来产生动力的。
当驾驶员转动钥匙或按下启动按钮时，车辆的启动电路会给内燃机的启动系统供电，同时也给其他系统供电，如点火系统以及燃油系统。
在内燃机启动系统中，一个重要的部件是启动电机。
启动电机是一种高转矩低转速的电动机，它主要的作用是将转动力传递到内燃机的曲轴上，使其旋转起来。
启动电机通过齿轮和传动轴与曲轴相连接，一旦启动电机启动并转动起来，就可以带动曲轴开始转动。
内燃机转动后，通过燃烧燃料产生的动力进一步推动活塞运动，驱动车辆前进。
此外，在大众辉腾中，还搭载了一台电动机，它使用电能来产生动力。
电动机主要由电池组、控制器和驱动器组成。
电动机与内燃机相连，共同驱动车辆。
当车辆需要更高的动力输出时，电动机会提供额外的动力，以提升车辆的性能和驾驶体验。
同时，大众辉腾还配备了一个高压电池组，用于供应电动机的动力。
这个电池组通常由锂离子电池组成，能够储存大量的电能。
当车辆行驶时，内燃机会通过发电机将部分动力转换为电能，然后将电能储存在电池组中。
当车辆需要使用电动机时，电池组会释放储存的电能，供电给电动机，使其产生动力。
这种能量转换不仅提高了车辆的燃油利用率，还减少了尾气排放，对环境更加友好。
另外，大众辉腾还采用了一种称为启停技术的功能。
当车辆在行驶过程中需要暂时停止时，如等红灯或者堵车时，内燃机会自动关闭，从而节省燃料的消耗。
当驾驶员再次踩下油门时，内燃机会迅速启动，以继续为车辆提供动力。
这种启停技术有效地节约了燃料的使用量，降低了对环境的影响。
综上所述，大众辉腾的启动原理是通过内燃机和电动机的协同作用来实现。
内燃机通过启动电机驱动曲轴旋转，产生动力推动车辆前进；电动机通过高压电池组提供动力，与内燃机共同驱动车辆。

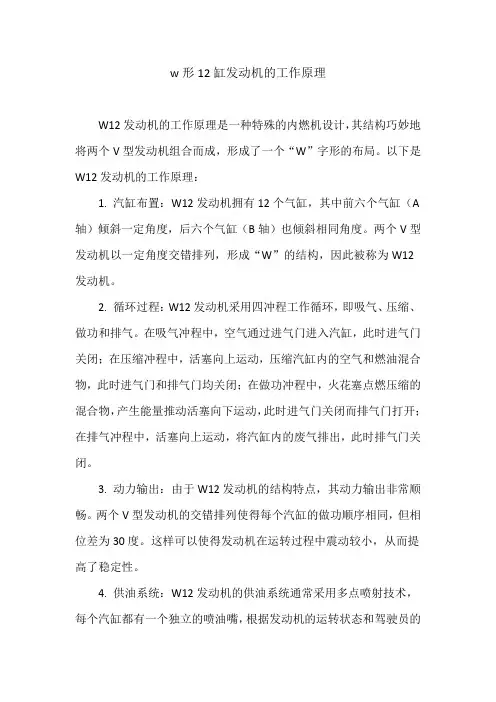

w形12缸发动机的工作原理
w形12缸发动机的工作原理
W12发动机的工作原理是一种特殊的内燃机设计，其结构巧妙地将两个V型发动机组合而成，形成了一个“W”字形的布局。
以下是W12发动机的工作原理：
1. 汽缸布置：W12发动机拥有12个气缸，其中前六个气缸（A 轴）倾斜一定角度，后六个气缸（B轴）也倾斜相同角度。
两个V型发动机以一定角度交错排列，形成“W”的结构，因此被称为W12发动机。
2. 循环过程：W12发动机采用四冲程工作循环，即吸气、压缩、做功和排气。
在吸气冲程中，空气通过进气门进入汽缸，此时进气门关闭；在压缩冲程中，活塞向上运动，压缩汽缸内的空气和燃油混合物，此时进气门和排气门均关闭；在做功冲程中，火花塞点燃压缩的混合物，产生能量推动活塞向下运动，此时进气门关闭而排气门打开；在排气冲程中，活塞向上运动，将汽缸内的废气排出，此时排气门关闭。
3. 动力输出：由于W12发动机的结构特点，其动力输出非常顺畅。
两个V型发动机的交错排列使得每个汽缸的做功顺序相同，但相位差为30度。
这样可以使得发动机在运转过程中震动较小，从而提高了稳定性。
4. 供油系统：W12发动机的供油系统通常采用多点喷射技术，每个汽缸都有一个独立的喷油嘴，根据发动机的运转状态和驾驶员的
意图控制燃油喷射量。
5. 冷却系统：W12发动机的冷却系统通常采用水冷方式，通过冷却液在发动机内部循环将热量带走并散发出去。
6. 润滑系统：W12发动机的润滑系统通常采用压力润滑和飞溅润滑相结合的方式，为发动机内部零件提供充足的润滑。
以上是W12发动机的工作原理简述，如需了解更多细节信息，建议咨询专业人士或查阅汽车书籍。

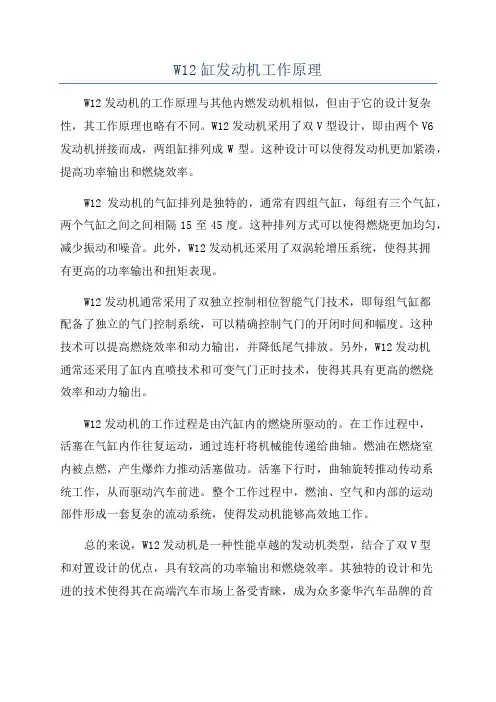

W12缸发动机工作原理
W12缸发动机工作原理W12发动机的工作原理与其他内燃发动机相似，但由于它的设计复杂性，其工作原理也略有不同。
W12发动机采用了双V型设计，即由两个V6发动机拼接而成，两组缸排列成W型。
这种设计可以使得发动机更加紧凑，提高功率输出和燃烧效率。
W12发动机的气缸排列是独特的，通常有四组气缸，每组有三个气缸，两个气缸之间之间相隔15至45度。
这种排列方式可以使得燃烧更加均匀，减少振动和噪音。
此外，W12发动机还采用了双涡轮增压系统，使得其拥有更高的功率输出和扭矩表现。
W12发动机通常采用了双独立控制相位智能气门技术，即每组气缸都配备了独立的气门控制系统，可以精确控制气门的开闭时间和幅度。
这种技术可以提高燃烧效率和动力输出，并降低尾气排放。
另外，W12发动机通常还采用了缸内直喷技术和可变气门正时技术，使得其具有更高的燃烧效率和动力输出。
W12发动机的工作过程是由汽缸内的燃烧所驱动的。
在工作过程中，活塞在气缸内作往复运动，通过连杆将机械能传递给曲轴。
燃油在燃烧室内被点燃，产生爆炸力推动活塞做功。
活塞下行时，曲轴旋转推动传动系统工作，从而驱动汽车前进。
整个工作过程中，燃油、空气和内部的运动部件形成一套复杂的流动系统，使得发动机能够高效地工作。
总的来说，W12发动机是一种性能卓越的发动机类型，结合了双V型和对置设计的优点，具有较高的功率输出和燃烧效率。
其独特的设计和先进的技术使得其在高端汽车市场上备受青睐，成为众多豪华汽车品牌的首选。
在未来，随着技术的进步和创新，W12发动机将继续发展并提升其性能，为汽车行业带来更多的惊喜和惊艳。
大众进口辉腾全车电路图-安装位置 控制单元
安装位置
页码，1/41(W)
编号 804 / 1
版本 11.2013
w
页码，2/41(W)
w
页码，3/41(W)
w
发动机控制单元安装位置： A - 发动机控制单元 -J623-，排水槽内右侧 B - 发动机控制单元 2 -J624-，排水槽内右侧
车载电网控制单元 -J519-
页码，4/41(W)
10 缸柴油发动机 6 缸柴油发动机
A - 发动机控制单元 -J623B - T94aa - 插头连接，94 芯 C - T60aa - 插头连接，60 芯
发动机控制单元 2 -J624-
8 缸汽油发动机 12 缸汽油发动机
A - 发动机控制单元 2 -J624B - T121b - 插头连接，121 芯，线脚 1-81 C - T121b - 插头连接，121 芯，线脚 82-121
w
Phaeton
控制单元
发动机控制单元 -J623-
12 缸汽油发动机 8 缸汽油发动机 6 缸汽油发动机
A - 发动机控制单元 -J623B - T121a - 插头连接，121 芯，线脚 1-81 C - T121a - 插头连接，121 芯，线脚 82-121
发动机控制单元 -J623-
w
A - 26 芯插头连接 B - 6 芯插头连接 C - 6 芯插头连接 D - 6 芯插头连接 E - 6 芯插头连接 F - 6 芯插头连接 G - 4 芯插头连接 H - 2 芯插头连接 J - 18 芯插头连接 K - 6 芯插头连接 L - 6 芯插头连接 M - 6 芯插头连接 N - 6 芯插头连接 P - 16 芯插头连接
辉腾w12发动机注意事项
辉腾w12发动机注意事项辉腾W12发动机是一种高性能的发动机，是大众汽车旗下顶级豪华品牌辉腾的核心动力部件。
其最大特点是采用了四个气门、双涡轮增压和12缸设计，以确保出色的动力输出和卓越的行驶体验。
以下是使用辉腾W12发动机时需要注意的事项：1.每次启动前，一定要确保发动机机油液面充足。
否则，将会导致发动机持续缺油，从而对发动机的使用寿命造成损害。
2.定期更换机油和机滤以确保发动机的正常运转。
发动机油和机滤是保障发动机正常运转的重要部件。
因此，必须选择高质量的机油和机滤，并根据制造商的建议进行定期更换。
3.避免低速行驶，尤其是长时间低速行驶。
长时间低速行驶会导致发动机温度过高，进而影响发动机寿命。
如果必须低速行驶，建议选择较高的齿比和低速挡位，以减少发动机负荷。
4.避免高速行驶过程中频繁踩刹车。
高速行驶时频繁刹车会导致发动机血液循环不良，影响发动机寿命。
因此，尽量减少高速行驶中的刹车行为，合理利用引擎制动。
5.避免长时间空转发动机。
长时间空转发动机会导致发动机过热，产生极大的损害。
如果需要短时间空转，建议在空转前给发动机预先加注冷却液。
6.定期清洁外壳和发动机舱。
外壳和发动机舱存有大量垃圾和油渍会导致散热不良，从而对发动机产生损害。
因此，必须定期清洁外壳和发动机舱，以确保散热效果。
7.保持发动机正常运转温度。
高温和低温都不利于发动机的正常运转。
高温会导致发动机过热，低温则会导致发动机油液不畅。
因此，要在正常的运转温度范围内使用发动机，并及时消除过度的高温。
总之，辉腾W12发动机是一种高性能的动力系统，要提高发动机的使用寿命，必须正确使用和保养。
在发动机使用过程中，要注意以上事项，并且定期进行保养和维修，以避免潜在的故障和损坏。
w12发动机工作原理
w12发动机工作原理W12发动机是一种特殊的发动机，其工作原理独特而复杂。
本文将详细介绍W12发动机的工作原理，从其结构和工作过程两个方面进行解析。
一、W12发动机的结构W12发动机是一种双V型发动机，由两个V6发动机组成。
其中，两个V6发动机的角度为72度，共享一个曲轴。
相比传统的V型发动机，W12发动机的结构更加紧凑，可以提供更大的功率和扭矩输出。
二、W12发动机的工作过程1. 进气过程：W12发动机采用自然吸气方式，通过进气阀将空气吸入气缸内。
进气阀的开闭由凸轮轴控制，凸轮轴通过连杆和活塞相连，实现气缸内的工作。
2. 压缩过程：进气阀关闭后，活塞向上运动将空气压缩，使燃油和空气混合物的浓度增加。
此过程中，活塞上部的火花塞被点燃，引发燃烧。
3. 燃烧过程：燃烧产生的高温高压气体推动活塞向下运动，同时推动曲轴旋转。
燃烧产生的能量通过连杆传递给曲轴，进一步转化为机械能。
4. 排气过程：活塞再次向上运动，将燃烧产生的废气排出气缸。
废气通过排气阀排出发动机，进入排气系统。
通过上述四个过程的循环，W12发动机持续地进行工作，产生动力输出。
三、W12发动机的优势1. 动力输出：W12发动机拥有更大的排量和更高的功率输出，能够提供强劲的动力，适用于高性能汽车。
2. 平衡性能：W12发动机采用双V型结构，两个V6发动机的工作相互平衡，减少了振动和噪音。
3. 空间利用：相比V型发动机，W12发动机结构更加紧凑，占据空间更小，可以使整个车辆的设计更加灵活。
4. 操控性能：W12发动机的低重心和优质平衡性能使得汽车具有更好的操控性，提高了行驶的稳定性和舒适性。
W12发动机是一种具有独特结构和优异性能的发动机。
其双V型结构和特殊工作原理使得W12发动机在汽车领域有着重要的应用价值。
