電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。
矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1. 5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-2 22*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP 2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WD Z-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYP V22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY 324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
电气元器件符号大全
文字符仪表P电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR信号灯H声信号 HA 光信号 HS 指示灯 HL 红色灯 HR绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW连接X连接片 XB 插头 XP 插座 XS 端子板 XT母线W电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS电压小母线 WV 事故照明小母线 WELM熔断F避雷器 F 熔断器 FU 快速熔断器 FTF跌落式熔断器 FF 限压保护器件 FV电容C电容器 C 电力电容器 CE接触开关S正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流U整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF变流器 UC 逆变器 UI电机M电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD绕线转子感应电动机MW鼠笼型电动机 MC执行器Y电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA电动执行器 YE电阻R电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS频敏变阻器 RF 限流电阻器 RC电感L感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL电热E发热器件(电加热) EH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 转换器B光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV时间测量传感器BT1,BK 液位测量传感器 BL 温度测量传感器 BH,BM图文符电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥 AB DQ晶体管放大器 AD DF集成电路放大器 AJ印刷电路板 AP抽屉柜 AT旋转变压器(测速发电机) TG CF电容器 C C发热器件 EH RJ照明灯 EL ZD空气调节器 EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件 FA SX具有延时动作的限流保护器件 FR YX具有延时和瞬时动作的限流保护器件 FS YSX 熔断器 FU RD限压保护器件 FV RD同步发电机 GS TF异步发电机 GA YF蓄电池 GB XC声响指示器 HA YS光指示器 HL GS指示灯 HL SD瞬时有或无继电器，交流继电器 KA J接触器 KM C极化继电器 KP JJ簧片继电器 KP延时有或无继电器 KT SJ电感器 L L电抗器 L DK电动机 M D同步电动机 MS TD异步电动机 MA YD电流表 PA I电压表 PV U电能表 PJ Wh断路器 QF DL电动机保护开关 QM隔离开关 QS GLK电阻器 R R电位器 RP W控制开关 SA KK选择开关 XK按钮开关 SB AK电流互感器 TA LH控制变压器 TC KB电力变压器 TM LB电压互感器 TV YH整流器 U ZL二极管 V D晶体管 B晶闸管 KG电子管 VE G控制电路用电源的整流器 VC KZ 连接片 XB LP测试插孔 XJ插头 XP CT插座 XS CZ端子板 XT JX电磁铁 YA DT电磁制动器 YB ZD电磁离合器 YV CLH电磁吸盘 YH CX电动阀 YM电磁阀 YV(二)常用辅助文字符号电流 A L交流 AC JL自动 A，AUT Z加速 ACC JS附加 ADD F可调 ADJ T辅助 AUX FZ异步 ASY Y制动 B，BRK ZD黑 BK蓝 BL A向后 BW H控制 C K直流 DC ZL紧急 EM低 L D正，向前 FW Q绿 GN L高 H G输入 IN SR感应 IND Y左 L ZU主，中 M Z手动 M，MAN S断开 OFF DK闭合 ON BH输出 OUT SC记录 R JL右 R YO反 R F红 RD H复位 R，RST F备用 RES BY信号 S X起动 ST Q停止 STP T同步 SYN T温度 T W时间 T S速度 V SD电压速度 V Y白 WH B黄 YE U注：本表摘自国家标准《电气技术中的文字符号制订通则》(GB 7159—87)和《电工设备文字符号编制通则》(GB 315—64)。
常用电器符号及含义对照表
恶劣条件下使用的灯具
符号Symbol
名称Title
含义Signification
高压钠灯（内部有启动器）用的灯具
高压钠灯（需外部启动）用的灯具
反射泡用的灯具
电器控制阀
线圈变压器/镇流器
III类手提灯（含白炽灯）用变压器。
内装白炽灯的III类照明设备用的安全隔离变压器
2M标志
欧准，通常条件下可以直接安装在家具或壁橱上或内的变压器。
玩具用变压器
用安全特低电压向电动玩具供电的安全隔离变压器。
符号Symbol
名称Title
含义Signification
电铃用变压器
专供家庭电铃或类似信号用的固定式单相安全隔离变压器。
电动剃刀用变压器
只能每次供给一个电动剃刀或类似负载使用的、输出限定并可固定装配的隔离变压器。
III级
防触电保护依靠电源电压为SELV，其内部不会产生大于SELV的电压。
安全隔离变压器
为安全特低电压（SELV）电路提供电源的隔离变压器。
非耐短路变压器
需利用置于变压器外部的保护装置来防止其过热的变压器。
耐短路变压器
当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。
耐短路的安全隔离变压器
变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。

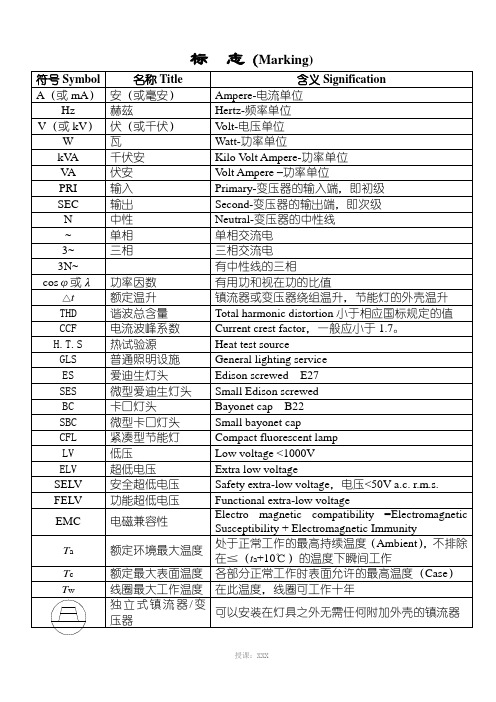

标志（Marking)
符号Symbol
名称Title
含义Signification
A（或mA）
安（或毫安）
Ampere-电流单位
Hz
赫兹
Hertz-频率单位
V（或kV）
伏（或千伏）
Volt-电压单位
电气符号大全
1.常用电气、仪表文字符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄2.电气符号大全SR：沿钢线槽敷设SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
电气符号大全
电气符号大全Company number：【0089WT-8898YT-W8CCB-BUUT-202108】知识改变命运勤奋塑造成功天才是百分之九十九的勤奋加百分之一的灵感电气元件符号大全序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸继电器 KCP HWJ22 跳闸继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压继电器 KVM YZJ26 事故信号继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH 10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM电气符号大全。
电气元件符号大全
电气元件符号大全电气元件符号是电路图中用于表示各种电气元件的图形符号，一般是由标准符号或专业符号组成。
这些符号具有简洁、明了、易于识别等特点，是电气电子工程师进行设计、维修、故障排除和测试的必备工具。
本文将介绍1000个常用的中文电气元件符号。
1. 压电陶瓷2. 电阻3. 电感4. 变压器5. 电容6. 开关7. 减速器8. 伺服电机9. 马达10. 发电机11. 能量电池12. 惯性传感器13. 温度传感器14. 电流传感器15. 摇控开关16. 二极管17. 三极管18. 电晶体管19. 安培计20. 万用表21. 电导仪22. 超声波检测器23. 红外测温仪24. 光电开关25. 光电传感器26. 光电二极管27. 光敏电阻28. 磁性传感器29. 线圈30. 机械开关31. 继电器32. 定时器33. 可编程逻辑控制器34. 变频器35. 光纤传感器36. 炉温控制仪37. 电焊变压器38. 频率计39. 数字多用表40. 手持数字环境测量仪41. 恒温槽42. LED灯43. 应变计44. 杜放电移45. 振动传感器46. 交流伺服控制器47. 直流伺服控制器48. 符合板阻抗49. 单片机50. IGBT51. 显示器52. 电视53. 功率放大器54. 疏水阀55. 电气开关56. 变压器跳闸器57. 振荡器58. 接触式测温仪59. 热电偶60. 吸尘器61. 电动工具62. 聚光灯63. 气氛控制器64. 油位传感器65. 灌压电绝缘测试仪66. 空气质量检测仪67. 信号发生器68. 固态继电器69. 焊机70. 可编程关系器71. 打印机72. 扫描仪73. 电动阀门74. 隔离变压器75. 交流稳压电源76. 直流稳压电源77. 电子天平78. 牛滋安全带79. 安全护目镜80. 电动卷帘门81. 机票试验机82. 球阀83. 突波电压测试仪84. 悬空线测量仪85. 自动控制阀86. 电抗器87. 机床控制器88. 滤波器89. 泵90. 极性转换器91. 信号转换器92. 工频变压器93. 台式电脑94. 笔记本电脑95. 数码相机96. 电动窗帘97. 燃气灶98. 电磁锁99. 锁具100. 防盗报警器 101. 立体印刷机 102. 电瓶车103. 电视墙104. 台式功放105. 无线路由器 106. 电动地漏107. 交流互感器 108. 直流稳压电源 109. 美容仪110. 电磁阀111. 电容填充柜 112. 监控摄像头 113. 镜子114. 壁挂炉115. 电暖器116. 电动升降台 117. 减速箱118. 跑步机119. 吸顶灯120. 银行柜台121. 焊接机器人 122. 产业机器人 123. 物流机器人 124. 电力电缆125. 安全控制器 126. 风机127. 水泵128. 地源热泵129. 空调机组130. 电力变压器 131. 太阳能电池板 132. 液晶显示器 133. 手机134. 平板电视135. 智能门锁136. 医用手套137. 医用口罩138. 医用防护服 139. 医用耳温计 140. 医用呼吸机 141. 垃圾处理设备 142. 汽车发动机 143. 电焊割设备 144. 加热器145. 刮板制冷机146. 直流电源装置 147. 电动模型车148. 雷达测速仪149. 彩扩音机150. 氧气瓶151. 灭火器152. 物联网传感器 153. 自动灯光控制器 154. 触摸屏155. 有线电视机顶盒 156. 无线遥控器157. 电动门窗系统 158. 合成纤维材料 159. 飞机发动机160. 飞机地速测量仪 161. 绝缘电缆162. 电视转换器163. 笔记本电源164. 力传感器165. 电动滑板车166. 无人机167. 充气泵168. 绿色光源169. 电动汽车充电器 170. 职业培训设备172. 咖啡机173. 人体感应器 174. 空气净化器 175. 化学计量仪 176. 电子手表177. 石英钟178. 数码卷尺179. 太阳能热水器 180. 床头灯181. 手机充电器 182. 蓄电池充电器 183. 藤条床184. 安全照明灯 185. 坚果机186. 影音系统187. 固态加热系统 188. 传动系统189. 水力发电机组 190. 电子天气钟 191. 茶水机192. 电能表193. 集成电路194. 手摇破壁机 195. 睡眠感应装置197. 烤面包机198. 眼镜199. 商用洗碗机200. 液压机组以上为常见的电气元件符号中文1000字，这些符号在电气电子领域有广泛应用，而且在不断更新中，我们需要不断学习和掌握这些符号，以更好地应用于电路设计和维修中。
规范电力常用标记及计量单位大小写
规范电力常用符号及计量单位大小写2008/09/05 23:20在工作中我们常遇到很多人在写电力常用计量单位时,大小容易搞错,比如kV写成KV或干脆写反成Kv,很不规范,下面将一些常用的计量单位字母的大小作个介绍电力常用的一些计量单位及其大小写： a. 电压kV、电阻kΩ、电流mA、μA、kA、有功功率kW、无功功率kvar、视在功率kVA、电容F、p、μF、频率Hz等。
其中的k、m、μ、var、p、z均为小写字母，其余为大写字母。
b. MΩ、MW、Mvar、MVA、MPa中的M为大写字母。
c. 不少作者往往大小写不分，如将“mA（毫安）”写作“MA（兆安）”，将“MW（兆瓦）”写作“mW（毫瓦）”，则大错特错，贻笑大方。
5.7 外文字母的处理 外文字母的大小写，正斜体、上下角标，必须书写清楚，区别明显。
如千瓦kW、千瓦时kWh、千伏安kVA、千乏kvar、千安kA、毫安mA、微安μA、千欧kΩ、兆欧MΩ、微法μF、皮法pF、兆帕Mpa、六氟化硫SF6等。
1 职责1.1副值班员是电气运行日志报表和各点电量统计、计算的负责人，应对各数据的准确性负责。
1.2 副值班员是本班的工具、钥匙保管员，应对本班的工具、钥匙齐全负责。
1.3 担任厂用电系统和主系统的操作人，处理一般设备缺陷，应对自己的工作负责。
1.4 学好业务，熟悉现场设备构造、原理和运行状况。
1.5 做好本班的考试工作。
2.3.1 应知2.3.1.1 熟悉全公司交流一次系统、厂用系统、设备结构、性能及正常的运行要求和运行方式要求。
2.3.1.2 了解和熟悉全公司各系统有关表计，调整装置，保护及信号回路。
2.3.1.3 熟悉和掌握各种消防器材的性能和使用方法，通晓消防知识。
2.3.1.4 熟知全公司电气设备的正常运行，接地方式。
2.3.1.5 了解各种整流装置的原理，熟知运行中的要求。
2.3.1.6 熟知机组冷却方式、发电机励磁方式、原理、发电机碳刷型号及更换方法要求。
电气符号大全
电气符号大全电气符号是电气工程中的重要组成部分，它是用来表示电气元件、设备、线路等的图形符号。
在电气工程中，电气符号的使用非常广泛，它可以帮助工程师们更加直观地理解和设计电路图，从而保证电路的正常运行。
本文将为大家介绍一些常见的电气符号，希望能够帮助大家更好地了解和应用电气符号。
1. 电源符号。
电源符号是表示电源设备的图形符号，常见的电源符号包括直流电源符号和交流电源符号。
直流电源符号通常用一个加号和一个减号来表示，而交流电源符号则是一个波形线加上一个S形线。
2. 开关符号。
开关符号是表示开关设备的图形符号，常见的开关符号包括单极开关、双极开关、按钮开关等。
单极开关通常用一个线条表示，双极开关则是两条线条，按钮开关则是一个圆圈加上一个线条。
3. 电灯符号。
电灯符号是表示电灯设备的图形符号，常见的电灯符号包括白炽灯、荧光灯、LED灯等。
白炽灯通常用一个弧线表示，荧光灯则是一个直线加上一个弧线，LED灯则是一个三角形加上一个线条。
4. 电机符号。
电机符号是表示电机设备的图形符号，常见的电机符号包括直流电机、交流电机、步进电机等。
直流电机通常用一个弧线和一个直线表示，交流电机则是一个波形线，步进电机则是一个方形加上一个圆形。
5. 传感器符号。
传感器符号是表示传感器设备的图形符号，常见的传感器符号包括温度传感器、压力传感器、光电传感器等。
温度传感器通常用一个弧线和一个斜线表示，压力传感器则是一个波形线，光电传感器则是一个三角形加上一个线条。
6. 电阻符号。
电阻符号是表示电阻元件的图形符号，常见的电阻符号包括可变电阻、固定电阻等。
可变电阻通常用一个箭头和一个线条表示，固定电阻则是一个波形线。
7. 电容符号。
电容符号是表示电容元件的图形符号，常见的电容符号包括极性电容、非极性电容等。
极性电容通常用一个加号和一个减号表示，非极性电容则是一个波形线。
8. 电感符号。
电感符号是表示电感元件的图形符号，常见的电感符号包括线圈电感、铁氧体电感等。
电气图形符号大全
灯普通符号信号灯普通符号
注：①假设要求指示颜色那么在接近符号处标出以下字母：RD红、YE黄、GN绿、BU蓝、WH白
②如要指出灯的类型，那么在接近符号处标出以下字母：Ne氖、Xe氦、Na钠、Hg汞、I碘、IN白炽、EL电发光、ARC弧光、FL荧光、IR红外线、UV紫外线、LED发光二极管
102
闪光型信号灯
注：①m总是小于输入端的数目
②m―1的2输入单元就是通常所说的〝异或〞单元
175
少数单元，通用符号
只要少数输入出现〝1〞形状，输入才出现〝1〞形状
176
逻辑恒等单元，通用符号
只要一切输入出现相反的形状，输入才出现〝1〞形状
177
奇数单元〔奇数校验单元〕
模z加单元，通用符号
只要出现〝1〞形状的输入数目为〔1、3、5等〕，输入才出现〝1〞形状
在电源接通瞬间，输入处在其外部〝1〞形状
195
非易失的RS双稳
在电源接通瞬间，输入的外部逻辑形状与电源断开时的形状相反
196
每次输入变到其〝1〞形状，输入就变到或维持其〝1〞形状，经过由特定器件的特性决议的时间距离后，输入回到其〝0〞形状。从输入最后一次变到其〝1〞形状末尾算起
197
单稳，非重复触发〔在输入脉冲时期〕，通用符号
203
受控的非稳态单元，通用符号说明图
204
运算缩小器普通符号
a1…ak为输入信号
u1…uk为输入信号
W1…Wk代表加权系数有正负号的数值
m1…mk代表缩小系数有正负号的数值
除了那些实质上是数字的以外，缩小系数的符号都应坚持在每个输入上。
当整个单元只要一个缩小系数，或许从加权系数和缩小系数提出公因子时，定性符号中的〝m〞可以用相对值替代。
常用电气图形符号和文字符号
常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H断开OFF 话筒BM 闭合ON 扬声器BL 电阻器R 耳塞机 B电位器RP 继电器J、K热敏电阻器RT 电池电池组GB电容器 C 导线连接极性电容器 C 导线交叉连接可变电容器 C 导线不连接线圈L 开关K 半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T 三极管（PNP型）V 磁棒线圈L 熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
