灾害地质学——崩塌、滑坡、泥石流(1)
考核要求:
掌握：崩塌、滑坡、泥石流含义、特征，斜坡稳定性评价、斜坡变形破 坏预测预报理论，崩塌、滑坡、泥石流治理方法 熟悉：崩塌、滑坡、泥石流勘查方法。

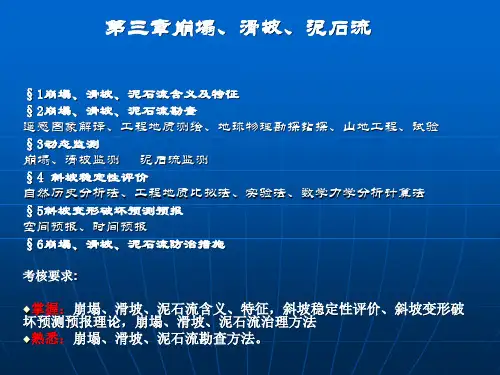

第三章崩塌、滑坡、泥石流
第一讲
§1崩塌、滑坡、泥石流含义及特征
崩塌 滑坡 泥石流
第三章崩塌、滑坡、泥石流
概述
斜坡变形破坏现象十分普遍，有斜坡的地方便存在斜坡岩 土体的运动，就有可能造成灾害。 体积巨大的表层物质在重力作用下沿斜坡向下运动，常常 形成严重的地质灾害；尤其是在地形切割强烈、地貌反差大 的地区，岩土体沿陡峻的斜坡向下快速滑动可能导致人身伤 亡和巨大的财产损失。慢速的土体滑移虽然不会危害人身安 全，但也可造成巨大的财产损失。 斜坡变形破坏可以由地震活动、强降水过程而触发，但主 要的作用营力是岩土体自身的重力。从某种意义上讲，这类 地质灾害是内、外营力地质作用共同作用的结果。 在山地或丘陵斜坡上进行开发，因而增大了斜坡变形破坏 的规模，使崩塌、滑坡灾害不断发生。筑路、修建水库和露 天采矿等大规模工程活动也是触发或加速斜坡岩土产生运动 的重要因素位移。
斜坡较两侧斜坡缓，往往形成较平坦的台地，或者呈波 状起伏（多台阶地形）。
第三章崩塌、滑坡、泥石流
滑坡的影响因素（之一）
（一）地形地貌 斜坡地形的高差和坡度决定着由重力产生的下滑力的大小，从而也 决定着滑坡、崩塌体的规模和运动速度。 我国地貌类型和地形切割程度自东向西具有一定的变化规律，滑坡 灾害的分布及其变形体的规模也与此同步变化。长江流域上游地区、黄 河上游深切峡谷区，山体稳定性差，崩滑灾害发育，个体规模也大。
滑坡的要素
第三章崩塌、滑坡、泥石流
1滑坡壁；2滑坡洼地；3～6滑坡台阶； 7滑坡体；8扇形和鼓张裂缝；9羽状裂缝； 10滑坡泉
掌握：崩塌、滑坡、泥石流含义、特征，斜坡稳定性评价、斜坡变形破 坏预测预报理论，崩塌、滑坡、泥石流治理方法 熟悉：崩塌、滑坡、泥石流勘查方法。
第三章崩塌、滑坡、泥石流
第一讲
§1崩塌、滑坡、泥石流含义及特征
崩塌 滑坡 泥石流
第三章崩塌、滑坡、泥石流
概述
斜坡变形破坏现象十分普遍，有斜坡的地方便存在斜坡岩 土体的运动，就有可能造成灾害。 体积巨大的表层物质在重力作用下沿斜坡向下运动，常常 形成严重的地质灾害；尤其是在地形切割强烈、地貌反差大 的地区，岩土体沿陡峻的斜坡向下快速滑动可能导致人身伤 亡和巨大的财产损失。慢速的土体滑移虽然不会危害人身安 全，但也可造成巨大的财产损失。 斜坡变形破坏可以由地震活动、强降水过程而触发，但主 要的作用营力是岩土体自身的重力。从某种意义上讲，这类 地质灾害是内、外营力地质作用共同作用的结果。 在山地或丘陵斜坡上进行开发，因而增大了斜坡变形破坏 的规模，使崩塌、滑坡灾害不断发生。筑路、修建水库和露 天采矿等大规模工程活动也是触发或加速斜坡岩土产生运动 的重要因素位移。
斜坡较两侧斜坡缓，往往形成较平坦的台地，或者呈波 状起伏（多台阶地形）。
第三章崩塌、滑坡、泥石流
滑坡的影响因素（之一）
（一）地形地貌 斜坡地形的高差和坡度决定着由重力产生的下滑力的大小，从而也 决定着滑坡、崩塌体的规模和运动速度。 我国地貌类型和地形切割程度自东向西具有一定的变化规律，滑坡 灾害的分布及其变形体的规模也与此同步变化。长江流域上游地区、黄 河上游深切峡谷区，山体稳定性差，崩滑灾害发育，个体规模也大。
滑坡的要素
第三章崩塌、滑坡、泥石流
1滑坡壁；2滑坡洼地；3～6滑坡台阶； 7滑坡体；8扇形和鼓张裂缝；9羽状裂缝； 10滑坡泉
崩塌地质灾害综合防治
第三篇崩塌地质灾害综合防治第一章 崩塌的勘查第一节 崩塌概述崩塌是位于陡崖、陡坎、陡坡上土体、岩体及它们的碎屑物质在重力作用下失稳而突然脱离母体发生崩落、滚动、倾倒、翻转堆积在山体坡脚和沟谷的地质现象。
它又称之为崩落、垮塌或塌方。
崩塌的过程表现为岩块（或土体）顺坡猛烈地翻滚、跳跃，并相互撞击，最后堆积于坡脚，形成倒石堆。
崩塌的主要特征为：下落速度快、发生突然；崩塌体脱离母岩而运动；下落过程中崩塌体自身的整体性遭到破坏；崩塌物的垂直位移大于水平位移。
具有崩塌前兆的不稳定岩土体称为危岩体。
崩塌运动的形式主要有两种：一种是脱离母岩的岩块或土体以自由落体的方式而坠落，另一种是脱离母岩的岩体顺坡滚动而崩落。
前者规模一般较小，从不足１ｍ３至数百立方米；后者规模较大，一般在数百立方米以上。
一、崩塌的成因条件崩塌是在特定自然条件下形成的。
地形地貌、地层岩性和地质构造是崩塌的物质基础；降雨、地下水作用、振动力、风化作用以及人类活动对崩塌的形成和发展起着重要的作用。
（一）地形地貌地形地貌主要表现在斜坡坡度上。
从区域地貌条件看，崩塌形成于山地、高原地区；从局部地形看，崩塌多发生在高陡斜坡处，如峡谷陡坡、冲沟岸坡、深切河谷的凹岸等地带。
崩塌的形成要有适宜的斜坡坡度、高度和形态，以及有利于岩土体崩落的临空面。
这些地形地貌条件对崩塌的形成具有最为直接的作用。
崩塌多发生于坡度大于５５°、高度大于３０ｍ、坡面凹凸不平的陡峻斜坡上。
据我国西南地区宝成线风州工务段辖区５７个崩塌落石点的统计数据（表３－１－１），有７５．４％的崩塌落石发生在坡度大于４５°的陡坡。
坡度小于４５°的１４次均为落石，而无崩塌，而且这１４次落石的局部坡度亦大于４５°，个别地方还有倒悬情况。
表３－１－１ 崩塌落石与边坡坡度关系的统计（据蒋爵光，１９９１）边坡坡度＜４５°４５°～５０°５０°～６０°６０°～７０°７０°～８０°８０°～９０°总计崩塌次数１４１１７１７６２５７百分率／（％）２４．６１９．３１２．３１２．３１０．５３．５１００（二）地层岩性与岩体结构岩性对岩质边坡的崩塌具有明显控制作用。
崩塌地质灾害与防治措施
二崩塌、模形式成条件及发生机理
2.滑移式崩塌
1. 临近斜坡的岩体内存在 软弱面倾向与坡向相同
2.软弱面上覆的不稳定岩 体在重力作用下具有向临空面 滑移的趋势
3.岩体的重心滑出陡坡， 产生突然的崩塌
二崩、塌模形式成条件及发生机理
3.拉裂式崩塌
1.由于风化作用或河流的冲刷掏蚀 作用，上部坚硬岩层在坡面上常常突悬 出来。
潜在崩塌体的位移 外部环境作用下，顺分离面位移，重心临空。
崩塌发生 崩塌体脱离母岩，沿坡面翻滚、跳跃、互相撞击，
最后堆于坡脚 。伴有崩塌气浪。
二、形成条件及发生机理
崩塌模式
1.倾倒式崩塌
通常坡脚遭受掏蚀，在重力作用下或有较大水平力作用时，岩体因重 心外移倾倒产生突然崩塌。
崩塌途径： 1. 在重力作用下，长期冲刷掏蚀直立岩体的坡脚，由于偏压失去重心， 使直立岩体倾斜，最终导致崩塌； 2. 当附加特殊的水平力（地震力、静水压力、动水压力以及冻胀力等） 时，岩体可倾倒破坏； 3. 当坡脚由软岩层组成时，雨水软化坡脚产生偏压，引起崩塌； 4. 直立岩体在长期重力作用下，产生弯折也能导致这种崩塌。
的隙缝不断增大
3、风力、水力、冻融作用 风力：风荷载、加速风化，分离面强度降低。 水力：斜坡底部侵蚀掏空，软化和崩解岩土体。 冻融：冻胀、融水形成水压力、软化、加速风化、崩解。
二、形成条件及发生机理
斜坡体系统外部环境的作用
4、植物的根劈作用
斜坡体系统外部环境的作用
5、人为活动 人为活动诱发崩塌主要反映在两个方面：
高山峡谷中崩落的一个汤圆大的石块，可置行人于死地，
一个10厘米大小的石块可使奔驰的小车瞬间瘫痪。
崩 塌
年 广 西 凤 山
崩塌地质灾害(精减版)
• 水文解译
水文地质现象和水文地质条件，重点解译地表水、地下水对崩塌的产生，崩塌堆积 体的稳定性的作用及影响。圈定地表水体分布范围、了解水系发育特征。初步分析地 下水的补、径、排及地表水与地下水的转换特征。
• 人类工程经济活动解译
范围、规模，分析其与崩塌灾害的关系。
• 崩塌危岩体解译
已崩塌岩体边界、厚度、体积、形成机制和类型；危岩体将来发生崩塌的体积、 范围、方位、运移距离、成灾范围、派生灾害、初步进行灾情评估
❖ 地表水的冲刷、浸泡。河流等地表水体不断 地冲刷坡脚或浸泡坡脚、削弱坡体支撑或软 化岩、土，降低坡体强度，也能诱发崩塌。
重大斜坡灾害成灾频次月变化
斜坡灾害多 发生于6-9月 间，这也和我 国的季风性气 候降雨分布相
近
6、不合理的人类活动
❖ 如开挖坡脚、地下采空、水库蓄水、泄水等 改变坡体原始平衡状态的人类活动，都会诱 发崩塌活动。
第三节 崩塌类型
１、按崩塌起始运动形式
倾倒式崩塌 滑移式崩塌 错断式崩塌 鼓胀式崩塌 拉裂式崩塌
❖ 倾倒式: 以陡倾角或垂直节理,
柱状节理, 直立岩层面的板岩、
片岩、石灰岩等岩石组成的斜
坡, 在长期自重应力作用下, 常
产生向临空方向的弯曲倾倒破
坏。以坡脚的某一点为支点发
陕 西
洛
生转动性倾倒
川
来
➢ 特大型 ＞100×104 m3 ➢ 大型 100×104 m3 —25×104 m3 ➢ 中型 25×104 m3 —1×104 m3 ➢ 小型 ＜1×104 m3
３、按崩塌体的物质组成
产生在土体中的，称为土崩 产生在岩体中的，称为岩崩 当岩崩的规模巨大，涉及到山
体者，又俗称山崩 当崩塌产生在河流、湖泊或海
崩塌地质灾害调查及评价方法
V——裂隙水压力(kN／m)； F——危岩稳定性系数； c——后缘裂隙粘聚力标准值(kPa)；当裂隙未贯通时，取
贯通段和未贯通段粘聚力标准值按长度加权的加权平均值， 未贯通段粘聚力标准值取岩石粘聚力标准值的0.4倍；
——后缘裂隙内摩擦角标准值(º)；当裂隙未贯通时，
取贯通段和未贯通段内摩擦角标准值按长度加权的加权平 均值，未贯通段内摩擦角标准值取岩石内摩擦角标准值的 0.95倍。
崩塌地质灾害调查及评 价方法
1
一、崩塌的特征 二、崩塌调查方法 三、崩塌评价方法 四、崩塌的防治方法
2
一、崩塌的特征
高陡斜坡（含人工边坡） 上的岩土体完全脱离母 体后，以滚动、跳动、 坠落等为主的移动现象 与过程，称为崩塌。
特点：下落速度快、发 生突然，垂直位移大于 水平位移。
3
• 崩塌又称崩落、垮塌或塌方。
④ 崩塌堆积床形态、坡度、岩性和物质组成、地层产状。 ⑤ 崩塌堆积体内地下水的分布和运移条件。 ⑥ 评价崩塌堆积体自身的稳定性和在上方崩塌体冲击荷载作用
下的稳定性，分析在暴雨等条件下向泥石流、崩塌转化的条件和 可能性。
34
3、崩塌测绘
应包括崩塌区地形测绘和工程地质测绘。 崩塌测绘平面图比例尺宜在1:500～1:2000之间。崩塌测绘剖
强烈的机械震动。如火车机车行进中的震动，工厂锻轧 机械震动均可起诱发作用。
10
外界因素
• 地震：地震引起坡体晃动，破坏坡体平衡，从而 诱发崩塌。一般烈度大于7度以上的地震都会诱发 大量崩塌。
• 融雪、降雨：特别是大雨、暴雨和长时间的连续 降雨，使地表水渗入坡体，软化岩、土及其中软 弱面，产生孔隙水压力等，从而诱发崩塌。
力。 危岩稳定性计算所采用的工况可分为现状工况（工况1）、枯季工
贯通段和未贯通段粘聚力标准值按长度加权的加权平均值， 未贯通段粘聚力标准值取岩石粘聚力标准值的0.4倍；
——后缘裂隙内摩擦角标准值(º)；当裂隙未贯通时，
取贯通段和未贯通段内摩擦角标准值按长度加权的加权平 均值，未贯通段内摩擦角标准值取岩石内摩擦角标准值的 0.95倍。
崩塌地质灾害调查及评 价方法
1
一、崩塌的特征 二、崩塌调查方法 三、崩塌评价方法 四、崩塌的防治方法
2
一、崩塌的特征
高陡斜坡（含人工边坡） 上的岩土体完全脱离母 体后，以滚动、跳动、 坠落等为主的移动现象 与过程，称为崩塌。
特点：下落速度快、发 生突然，垂直位移大于 水平位移。
3
• 崩塌又称崩落、垮塌或塌方。
④ 崩塌堆积床形态、坡度、岩性和物质组成、地层产状。 ⑤ 崩塌堆积体内地下水的分布和运移条件。 ⑥ 评价崩塌堆积体自身的稳定性和在上方崩塌体冲击荷载作用
下的稳定性，分析在暴雨等条件下向泥石流、崩塌转化的条件和 可能性。
34
3、崩塌测绘
应包括崩塌区地形测绘和工程地质测绘。 崩塌测绘平面图比例尺宜在1:500～1:2000之间。崩塌测绘剖
强烈的机械震动。如火车机车行进中的震动，工厂锻轧 机械震动均可起诱发作用。
10
外界因素
• 地震：地震引起坡体晃动，破坏坡体平衡，从而 诱发崩塌。一般烈度大于7度以上的地震都会诱发 大量崩塌。
• 融雪、降雨：特别是大雨、暴雨和长时间的连续 降雨，使地表水渗入坡体，软化岩、土及其中软 弱面，产生孔隙水压力等，从而诱发崩塌。
力。 危岩稳定性计算所采用的工况可分为现状工况（工况1）、枯季工
崩塌、滑坡和泥石流成灾机理、分布特征及其防治措施.ppt
2021年3月22日12时12分
图6 锚杆+挂网加固示意图
6.2支撑加固
对较完整的悬挑危岩体可以采用支撑的方法加固,以保持危岩体 的稳定性。这是临时性的防治。
6.3遮挡避让
对直接加固困难,或加固成本高的高陡危岩边坡,可以采用遮 挡避让的方法防治崩塌危害(图7) 。这是针对如铁路和公路等线 路工程经过峡谷区,采用的对边坡崩塌的防治方法之一。
2021年3月22日12时12分
图7 遮挡避让示意图
7 、综述
综上所述,陡峻边坡崩塌主要受控于节理裂隙和结构面的组合, 其活跃程度取决于卸荷裂隙的扩张与卸荷裂隙区的扩展。层状结 构岩石的岩层面和构造裂隙面在崩塌的形成中普遍起到控制作用。 水平岩层、顺向岩层、逆向岩层、块状岩体陡峻边坡崩塌的形成 条件不同,崩塌表现出不同的扩展特点。崩塌防治的理论依据就 是,加固已经形成的危岩体,阻止危岩体脱落,并且阻止或减缓卸 荷裂隙的扩张和卸荷裂隙区的扩展,保持边坡的相对稳定性。在 对边坡崩塌的防治工作中,应对形成边坡崩塌的具体条件,如岩石 结构面和各类节理裂隙面进行充分调查研究,分析崩塌的形成机 制和扩展趋势,再结合具体加固目的,才能采取有效防治措施,具 体设计防治加固工程。
结合具体工作情况，本次学习分享内容： 简析崩塌、滑坡、泥石流、地裂缝及地面沉降（地面塌 陷）等内容。
2021年3月22日12时12分
2021年3月22日12时12分
（一）崩塌
1、定义
崩塌是一种极为普遍和直观的地质灾害现象。崩塌无非是 不同的结构面和裂隙面的组合与切割导致危岩体脱落而形成。
在陡峻的斜坡上，岩（土）体在重力作用下，突然发生剧 烈的崩落、翻转和滚落，在坡脚形成倒石堆或岩屑堆，该现象 为崩塌(见下图1、2) 。
崩塌地质灾害(精减版)
未来发展趋势预测与挑战应对
汇报人：
感谢观看
多发性：在某些地区，崩塌地质灾害可能频繁发生，给当地居民和建筑物带来威胁 长期性与多发性
长期性与多发性
长期性：对于崩塌地质灾害的防治，需要长期监测和预警，以及采取综合治理措施
单击此处输入你的智能图形项正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
多发性：在崩塌地质灾害多发区，需要加强防治工作，提高公众对灾害的认知和防范意识
斜坡地形：如山坡、岸坡等，容易发生崩塌
特殊地貌：如喀斯特地貌、黄土地貌等，也可能导致崩塌
构造断裂：断层、节理等构造断裂，破坏了岩体的完整性，增加了崩塌的风险
地貌演化：地形地貌的演化过程，如风化、侵蚀等，也可能导致崩塌
地质构造因素
褶皱构造：褶皱轴部、褶皱转折端等部位容易发生崩塌
断层：断层破碎带、断层面等部位容易发生崩塌
云南普洱墨江5.9级地震崩塌事件
成功应对措施：采用工程治理措施，如加固、支挡、排水等，有效防止崩塌地质灾害的发生。经验总结：在应对崩塌地质灾害时，应加强监测预警，及时发现并采取有效措施，同时加强应急处置能力，确保人员和财产安全。 以下是用户提供的信息和标题： 我正在写一份主题为“千里江山图诗歌鉴赏”的PPT,现在准备介绍“诗歌鉴赏”,请帮我生成“诗歌主题”为标题的内容 诗歌主题以下是用户提供的信息和标题：我正在写一份主题为“千里江山图诗歌鉴赏”的PPT,现在准备介绍“诗歌鉴赏”,请帮我生成“诗歌主题”为标题的内容诗歌主题自然景色：千里江山图以自然景色为主要表现对象，通过生动的描绘展现出壮丽的山河景色。情感表达：诗人通过对自然景色的描绘，表达了对故乡、亲友的思念和怀旧之情，以及对人生和社会的感悟与反思。民族自豪感：诗歌中透露出对祖国的热爱和自豪感，展现了中华民族的文化自信。艺术特色：千里江山图诗歌的艺术特色在于情景交融、意象生动，通过寓情于景的手法，使诗歌具有极高的艺术价值。
汇报人：
感谢观看
多发性：在某些地区，崩塌地质灾害可能频繁发生，给当地居民和建筑物带来威胁 长期性与多发性
长期性与多发性
长期性：对于崩塌地质灾害的防治，需要长期监测和预警，以及采取综合治理措施
单击此处输入你的智能图形项正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
多发性：在崩塌地质灾害多发区，需要加强防治工作，提高公众对灾害的认知和防范意识
斜坡地形：如山坡、岸坡等，容易发生崩塌
特殊地貌：如喀斯特地貌、黄土地貌等，也可能导致崩塌
构造断裂：断层、节理等构造断裂，破坏了岩体的完整性，增加了崩塌的风险
地貌演化：地形地貌的演化过程，如风化、侵蚀等，也可能导致崩塌
地质构造因素
褶皱构造：褶皱轴部、褶皱转折端等部位容易发生崩塌
断层：断层破碎带、断层面等部位容易发生崩塌
云南普洱墨江5.9级地震崩塌事件
成功应对措施：采用工程治理措施，如加固、支挡、排水等，有效防止崩塌地质灾害的发生。经验总结：在应对崩塌地质灾害时，应加强监测预警，及时发现并采取有效措施，同时加强应急处置能力，确保人员和财产安全。 以下是用户提供的信息和标题： 我正在写一份主题为“千里江山图诗歌鉴赏”的PPT,现在准备介绍“诗歌鉴赏”,请帮我生成“诗歌主题”为标题的内容 诗歌主题以下是用户提供的信息和标题：我正在写一份主题为“千里江山图诗歌鉴赏”的PPT,现在准备介绍“诗歌鉴赏”,请帮我生成“诗歌主题”为标题的内容诗歌主题自然景色：千里江山图以自然景色为主要表现对象，通过生动的描绘展现出壮丽的山河景色。情感表达：诗人通过对自然景色的描绘，表达了对故乡、亲友的思念和怀旧之情，以及对人生和社会的感悟与反思。民族自豪感：诗歌中透露出对祖国的热爱和自豪感，展现了中华民族的文化自信。艺术特色：千里江山图诗歌的艺术特色在于情景交融、意象生动，通过寓情于景的手法，使诗歌具有极高的艺术价值。
崩塌地质灾害(精减版)
拉裂式: 上部突出的悬崖 岩层以悬臂梁形式突出, 常见于软硬相间岩层。多 为风化裂隙及重力拉张裂 隙破坏, 在重力及外营力 作用下发生坠落。平缓、 软硬相间的层状岩体多以 坠落为主
错断式: 垂直裂隙 发育, 通常无倾向 临空面的结构面, 通过岩体的自重引 起剪切力, 产生错 断
２、按崩塌体规模体积分类 特大型 ＞100×104 m3 大型 100×104 m3 —25×104 m3 中型 25×104 m3 —1×104 m3 小型 ＜1×104 m3
百分比（％） 39 38 11 6 4 2
宝成线宝鸡～上西坝近100处崩塌点统计， 坚硬岩更易发生崩塌。
2、地质构造
各种构造面，如节理、裂隙面、岩层界面、断层等， 对坡体的切割、分离，为崩塌的形成提供脱离母体 （山体）的边界条件。 如:坡体中裂隙越发育，越易产生崩塌，与坡体延伸 方向近于平行的陡倾构造面，最有利于崩塌的形成。
主要调查方法 遥感图像解译 地质测绘 地球物理勘探 钻探 山地工程 室内试验及现场试验、模型试验和模拟试验等 动态监测
岩性坚硬的各类
岩浆岩、变质岩及沉积岩类的碳酸盐岩、石 英砂岩、砂砾岩、初具成岩性的石质黄土、 结构密实的黄土等形成规模较大的崩塌
页岩、泥灰岩等互层岩石及松散土层等往往 以小型坠落和剥落为主。
岩性
花岗 灰岩、 辉长 厚板 千枚 页岩 岩 砂岩等 岩 岩 岩
崩塌数 39 38 11 6 4 2
3、地形地貌
江、河、湖（水库）、沟的岸坡及各种山坡、铁路、 公路边坡、工程建筑物边坡及其各类人工边坡都是 有利崩塌产生的地貌部位，坡度大于45°的高陡斜 坡、孤立山嘴或凹形陡坡均为崩塌形成的有利地形。
边坡 坡度
崩塌落石次 数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11
7
19.3 12.3
60～ 70°
17
29.8
70～ 80°
6
10.5
80～ 90°
2
3.5
总计 57 100
据对宝成线风州段统计，约75.4%的崩塌发生在 大于45°的陡坡。
行业特制
8
4、地震
❖ 地震引起坡体晃动，坡坏坡体平衡，从而诱 发崩塌。一般烈度大于7度以上的地震都会诱 发大量崩塌。
行业特制
第三章 崩塌调查评价
崩塌是指斜坡上的岩土体在重力的作用 下,以滚动、跳跃、坠落等方式运动的过程。
行业特制
2007年7月28日晚上 11点，北川羌族自治 县白什乡后山发生大 规模崩塌，大约有40 万立方米山体崩塌， 造成山谷中白水河淤 塞，崩塌造成三个自 然村1700多名村民外
1
出困难

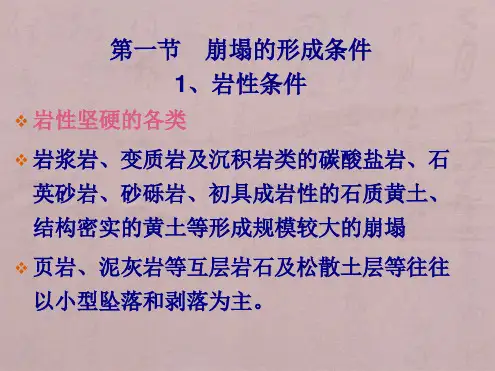

第一节 崩塌的形成条件 1、岩性条件
行业特制
13
行业特制
14
❖ 倾倒式: 以陡倾角或垂直节
理, 柱状节理, 直立岩层面
的板岩、片岩、石灰岩等
岩石组成的斜坡, 在长期自 陕
重应力作用下, 常产生向临
西
洛
空方向的弯曲倾倒破坏。
川
来
以坡脚的某一点为支点发
望
村
生转动性倾倒
黄
土
柱
状
节
行业特制
理
15
❖ 滑移式: 厚层脆性岩石, 如石灰岩、砂岩、石英 岩等常在斜坡前缘形成 倾向临空面结构面, 可 能组合成各种形状, 如 板状、楔形等, 在重力 及静水压力、动水压力 作用下产生滑移-崩塌(
行业特制
18
❖ 错断式: 垂直裂隙 发育, 通常无倾向 临空面的结构面, 通过岩体的自重引 起剪切力, 产生错 断
行业特制
19
２、按崩塌体规模体积分类 ➢ 特大型 ＞100×104 m3 ➢ 大型 100×104 m3 —25×104 m3 ➢ 中型 25×104 m3 —1×104 m3 ➢ 小型 ＜1×104 m3
9
5 、水
❖ 融雪、降雨特别是大雨、暴雨和长时 间的连续降雨，使地表水渗入坡体， 软化岩、土及其中软弱面，产生孔隙 水压力等，从而诱发崩塌。
❖ 地表水的冲刷、浸泡。河流等地表水
体不断地冲刷坡脚或浸泡坡脚、削弱
坡体支撑或软化岩、土，降低坡体强
度，也能诱发崩塌。
行业特制
10
重大斜坡灾害成灾频次月变化
行业特制
5
行业特制
6
3、地形地貌
❖ 江、河、湖（水库）、沟的岸坡及各种山坡、铁路、 公路边坡、工程建筑物边坡及其各类人工边坡都是 有利崩塌产生的地貌部位，坡度大于45°的高陡斜 坡、孤立山嘴或凹形陡坡均为崩塌形成的有利地形。
行业特制
7
边坡 坡度
崩塌落石次 数
百分比
<45° 14 24.6
45～ 50 ～ 50° 60 °
行业特制
20
３、按崩塌体的物质组成
产生在土体中的，称为土崩 产生在岩体中的，称为岩崩 当岩崩的规模巨大，涉及到山
体者，又俗称山崩 当崩塌产生在河流、湖泊或海
岸上时，称为岸崩。
行业特制
21
行业特制
22
第二节 崩塌的特点
特点: 发生在高陡边坡的坡肩部位 质点位移Sy>Sx,在垂直方向运动为主 无依附面,飞跃而下,其运动形式主要为跳跃、
百分比（％） 39 38 11 6 4 2
宝成线宝鸡～上西坝近100处崩塌点统计，
坚硬岩更易发生崩塌。
行业特制
3
行业特制
4
2、地质构造
❖ 各种构造面，如节理、裂隙面、岩层界面、断层等， 对坡体的切割、分离，为崩塌的形成提供脱离母体 （山体）的边界条件。 如:坡体中裂隙越发育，越易产生崩塌，与坡体延伸 方向近于平行的陡倾构造面，最有利于崩塌的形成。
基座变形情况，调查危岩的形态、类型、
规模及崩塌影响范围，可按《滑坡防治工
程勘察规范》（DZ/T0218-2006）及相关
规范的要求。பைடு நூலகம்
行业特制
25
行业特制
26
崩塌灾害调查要求
❖ 对县城、村镇、矿山、重要公共基础设施以及崩 塌灾害高发区的所有居民点须进行现场崩塌调查。
❖ 崩塌灾害野外调查须采用以实地量测为主的调查 方法。
斜坡灾害多 发生于6-9月 间，这也和我 国的季风性气 候降雨分布相 近
行业特制
11
6、不合理的人类活动
❖ 如开挖坡脚、地下采空、水库蓄水、泄水等 改变坡体原始平衡状态的人类活动，都会诱 发崩塌活动。
行业特制
12
第三节 崩塌类型
１、按崩塌起始运动形式
倾倒式崩塌 滑移式崩塌 错断式崩塌 鼓胀式崩塌 拉裂式崩塌
行业特制
16
❖ 鼓胀式: 坚硬岩石下 有较厚软岩层(如页岩) 的斜坡, 上部为陡倾 角节理, 下部为近水 平的结构面, 在重力 和水的软化作用下, 下部软岩受垂直挤压, 引起鼓胀, 伴有下沉, 引起滑移、倾斜
行业特制
17
❖ 拉裂式: 上部突出的悬崖 岩层以悬臂梁形式突出, 常见于软硬相间岩层。多 为风化裂隙及重力拉张裂 隙破坏, 在重力及外营力 作用下发生坠落。平缓、 软硬相间的层状岩体多以 坠落为主
❖ 岩性坚硬的各类
➢ 岩浆岩、变质岩及沉积岩类的碳酸盐岩、石 英砂岩、砂砾岩、初具成岩性的石质黄土、 结构密实的黄土等形成规模较大的崩塌
➢ 页岩、泥灰岩等互层岩石及松散土层等往往 以小型坠落和剥落为主。
行业特制
2
岩性
花岗 灰岩、 辉长 厚板 千枚 页岩 岩 砂岩等 岩 岩 岩
崩塌数 39 38 11 6 4 2
行业特制
28
➢ 重点调查区应采用点、线、面相结合，以遥感和野 外调查结合的方式进行。调查点数不应少于1点 /km2，观测路线间距1—5km。对重大灾害隐患点 进行大比例尺地面和剖面测绘，辅以必要的物探、 钻探、山地工程等验证。
➢ 一般调查区可采用遥感调查和线路核实调查为主的 方式进行。野外线路核实调查点数不应少于遥感解 译总数的80%，核查路线间距宜为5—10km。对 危及县城、集镇、重要公共基础设施安全的灾害点 须全部核查，并进行大比例尺剖面测绘。
滚动和弹跳，规律复杂
爆发突然
其动能形式为:E=１/２mv２+１/２Ｉω２, I-
--转动惯量, ω ---角行速业特度制
23
第三节 崩塌调查评价要点及方法
❖ 一、崩塌调查的内容及技术方法
行业特制
24
崩塌调查内容
❖ 地质环境调查
❖ 崩塌地质体调查
调查陡崖的形态、岩性组合、岩体结构、
结构面性状、危岩体被裂隙切割的程度、
❖ 崩塌调查点应实测代表性剖面线，并进行拍照、 录像或绘制素描图。
❖ 调查填卡记录须逐一填写，不得遗漏泥石流灾害 要素。
❖ 应调查崩塌及崩塌堆积体造成的灾害损失，分析 预测崩塌堆积体失稳可能造成灾害的影响范围， 圈定危险区，确定受威行业胁特制对象，预测损失程度。 27
