电机绝缘等级温度对照表
电动机的绝缘等级及允许温升
电动机的绝缘等级及允许温升————————————————————————————————作者：————————————————————————————————日期：电动机的绝缘等级及允许温升电动机的导线及槽内都要用绝缘材料，槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，具体分六级，见表1。
表1 电动机的绝缘等级及允许温升对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，日常判别电动机的温度也只能如此，具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。
允许温升的计算方法为允许温升＝允许最高温度－内外温差－环境温度例如，用A级绝缘材料时允许温升＝［105-（20～30）-35］℃＝（40～50）℃这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低（尤其是变频调速f＜50Hz 运行时要注意）和电动机的质量好坏有直接关系，但不能超过允许最高温度，否则会加速绝缘材料的老化，甚至冒烟、烧毁。
所以在电动机运行中要经常测量，观察电动机的外壳温度的变化，切不可马虎大意。
电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念给出基本说明。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
电动机绝缘等级
电动机绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180 绕组温升限值（K）60 75 80 100 125 性能参考温度（℃）80 95 100 120 145 在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.DMD绝缘纸.DMD (Dacron®/Mylar®/Dacron®) 全称聚酯薄膜聚酯纤维非织布柔软复合箔，是由两层聚酯无纺布中间夹一层绝缘聚酯薄膜复合而成的三层绝缘材料。
（Dacron Mylar 为杜邦公司注册商标）DMD分为有B级和F级两种,B级耐温105度, F级耐温155度。
中国市场上B级为白色，F级产品通常为蓝色或粉色，以示区分。
DMD产品产品在外观上外观以平滑, 无气泡, 折痕者为佳. 适用于电机的槽绝缘和衬垫绝缘.电动机温度是指电动机各部分实际发热温度,它对电动机的绝缘材影响很大,温度过高会使绝缘老化缩短电动机寿命,甚至导致绝缘破坏.为使绝缘不致老化和破坏,对电动机绕组等各部分温度作了一不定期的限制,这个温度限制就是电动机的允许温度.公式电动机的各部温度的高低还与外界条件有关,温升就是电动机温度比周围环境温度高出的数值. θ=T2-T1 式中θ-------温升T1-------实际冷却状态下的绕组温度(即环境温度,室温不允许超过40℃); T2-------发热状态下绕组温度. 温升是指电动机在额定运行状态下,定子绕组的温度高出环境温度的数值(环境温度规定为35℃或40℃以下,如果铭牌上未标出具体数值,则为40℃)电机绝缘等级分类电机变压器常用绝缘材料1、A级绝缘：包括浸渍处理过的棉纱，丝，纸等有机纤维材料以及普通漆包线上的磁漆等，且目前只在变压器上应用，最高允许工作温度为105℃。

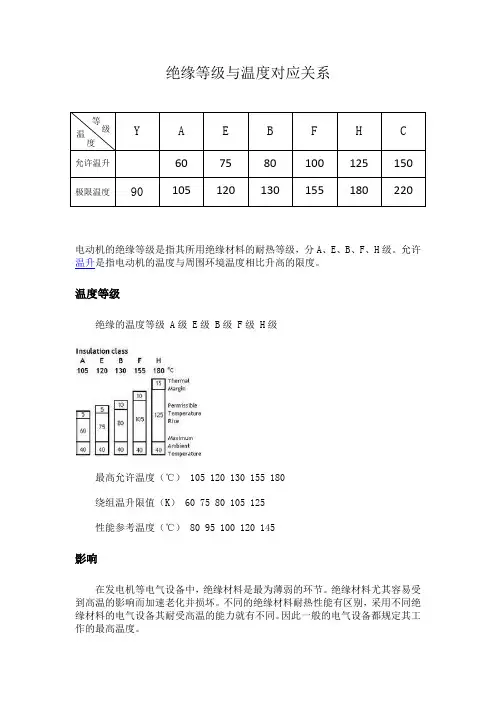

电机绝缘等级与温度对应关系
绝缘等级与温度对应关系
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
温度等级
绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度（℃） 105 120 130 155 180
绕组温升限值（K） 60 75 80 105 125
性能参考温度（℃） 80 95 100 120 145
影响
在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。

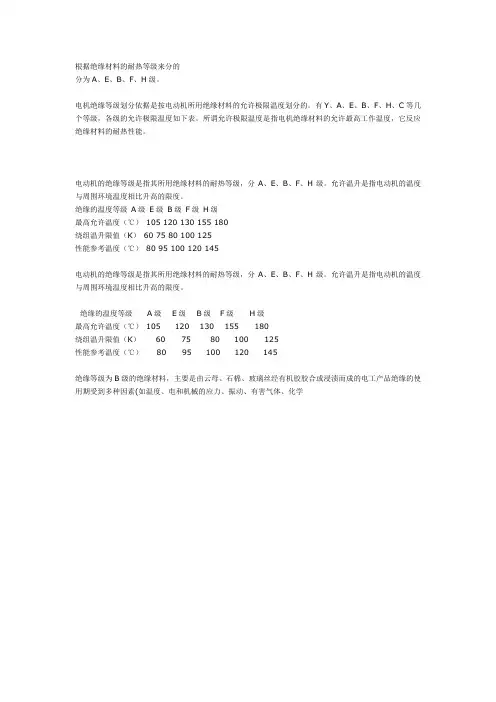

绝缘等级的划分
根据绝缘材料的耐热等级来分的分为A、E、B、F、H级。
电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级 E级 B级F级 H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃）80 95 100 120 145绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素(如温度、电和机械的应力、振动、有害气体、化学电机绝缘等级机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
绝缘材料按耐热能力分为 Y级、A级、E级、B级、F级、H级、C级，允许温度（℃） 90、105、120、130、155、180 、180℃以上。
电动机采用B级绝缘时定子绕组的温升极限（电阻法）应不超过80K；电动机采用F级绝缘时定子绕组温升极限应不超过105K；YR电机集电环的温升极限（温度计法）应不超过80K；电机轴承的容许温度（温度计法或埋置检温计法）对滚动轴承应不超过95℃；对滑动轴承（出油温度不高于65℃时）应不超过80℃或按双方协议。
电机的绝缘等级
电机的绝缘等级分为那些等级？最佳答案电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核。
常用绝缘等级有E B F H C电阻法温升极限（空气冷却）单位：开尔文（K）E级75KB级80KF级100KH级125K是按耐热等级划分的吧Y 90A 105E 120B 130F 155H 180200 200220 220250 250绝缘等级分为以下七个等级，每一个等级温度（℃）如下Y A E B F H C90 105 120 130 150 180 180以上这是我刚找到的/电机绝缘等级提问两台绝缘等级为E的电机，其中一台为IP55，另一台为IP54，IP55的可以更好的防止水气进入电机，故问是否对绕组的绝缘保护要好一点？提问者：匿名最佳答案E是一个耐热等级的意思应该是120度IP第一个数字表示防水等级的意思第2个数字表示防固体进入的意思我有这方面的资料想了解的话留下MAIL具体的话要看2种电机的使用的地方就像1楼说的其实没有多大的影响如果使用环境湿度不大的话，基本上没什么影响。
不是的，IP55只能防止溅水，而不能防止水气进入电机内步，所以对绕组的绝缘跟IP44是一样的，如果你是用在温热的环境下可以选择温热带专用电机防护等级一样的电机绝缘就是一样的。
IP的意思：前面那个5是表示防尘，后面那个几是表示防水，4是防溅水，5是防喷水。
IPXY 不是绝缘等级的概念，而是防水/防尘等级的概念。
X表示防水效果的代号，Y表示防尘等级的代号。
电机绝缘等级国家标准
电机绝缘等级国家标准
电动机的绝缘等级是指其所用绝缘资料的耐热等级，分A、E、B、F、H级。
容许温升是指电动机的温度与周围环境温度比照增加的极限。
电动机的绝缘等级绝缘的温度等级A级E级B级F级H级最高容许温度（℃）十5120130155180绕组温升限值（K）607580十0125功用参看温度（℃）8095十0120145在发电机等电气设备中，绝缘资料是最为单薄的环节。
绝缘资料分外简略遭到高温的影响而加快老化并损坏。
纷歧样的绝缘资料耐热功用有差异，选用纷歧样绝缘资料的电气设备其耐受高温的才干就有纷歧样。
因而通常的电气设备都规矩其作业的最高温度。
绝缘等级细分咱们依据纷歧样绝缘资料耐受高温的才干对其规矩了7个容许的最高温度，依照温度巨细摆放别离为：Y、A、E、B、F、H和C。
它们的容许作业温度别离为：90、十5、120、130、155、180和180℃以上。
因而，B 级绝缘阐明的是该发电机（电动机）选用的绝缘耐热温度为130℃。
运用者在发电机作业时应当确保不使发电机绝缘资料逾越该温度才干确保发电机正常作业。
1。
绝缘等级
绝缘等级(insulation class)简介电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H 级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
温度等级绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 105 125性能参考温度（℃） 80 95 100 120 145影响在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
绝缘电阻insulation resistance绝缘物在规定条件下的直流电阻。
绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。
低压电器及其连接电缆和二次回路的绝缘电在电机额定负载工作到稳定状态时，其绕组与机壳之间的绝缘电阻Rm（单位为MΩ）应符合下式所表示的关系。
式中：U为被试电机绕组的额定电压，单位为V；P为被试电机的额定功率，单位为kw。
Rm≥U/（1000+P/100）换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5式中：RMC----冷态电阻考核值（兆欧）t----测量时绕组的温度（℃）u----绕组额定电压（V）.（电机额定电压）p----电机额定功率（kw）。
公式是这么样：R＝U／（1000＋P／100）R——绝缘电阻（MΩ）；U——电动机的额定电压（V）；P——电动机功率（KW）。
但实际工作一般按这样的做法：1、380V以下的低压设备用500V兆欧表（摇表）测量大于0.5兆欧视为合格。
2、1千伏以上设备的，用1kV或者2500V摇表来摇测，每升高1千伏绝缘电阻要求提高1兆欧。
电气设备的绝缘等级和防护等级
电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是寿命的主要因素之一。
二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
