RFID技术介绍!!!
射频识别rfid简介介绍
RFID系统由标签和阅读器两部分组成。标签由天线和芯片组成，存储着物体的标识信息。阅读器通过 天线发送射频信号，与标签进行通信，获取标签中的信息，并将信息传输到计算机系统进行处理。
RFID技术的历史与发展
起源
RFID技术最早起源于二战时期， 用于识别飞行中的友军飞机。
早期发展
20世纪60年代，RFID技术开始应 用于商业领域，如超市的商品防 盗系统。
非法跟踪
不法分子可以利用RFID技术追踪特定目标，侵犯个人隐私 。
恶意干扰
攻击者可以通过干扰RFID通信，导致标签无法正常工作或 篡改数据。
解决方案
加密技术
访问控制
对RFID标签中的敏感数据进行加密处理， 确保数据在传输和存储过程中的安全性。
限制对RFID标签的访问权限，只有授权人 员才能读取或修改标签数据。
THANKS
谢谢您的观看
药品管理与追溯
通过RFID技术，可以实现药品的追溯和管理，提高药品安全性 和监管效率。
身份识别与门禁控制
快速身份验证
RFID技术可以实现快速、准确的身份验证，提高安全性和通行效 率。
门禁控制与管理
通过RFID技术，可以实现门禁控制和管理，确保特定区域的安全 访问。
数据安全与隐私保护
在身份识别与门禁控制应用中，需注意数据安全和隐私保护问题， 确保个人信息不被泄露和滥用。
03
RFID系统的组成
RFID标签
01
02
03
标签类型
RFID标签分为被动式、主 动式和半主动式三种类型 ，其中被动式标签应用最 为广泛。
标签结构
RFID标签由芯片和天线组 成，芯片负责存储和传输 数据，天线则负责接收和 发送信号。
无线射频识别rfid技术
芯片外围电路图的简单说明
实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。
电子标签（Tag）是射频识别系统真正的数据载体，Tag具有智能读写和加密通讯的功能，它的基本构成是由IC芯片和一些外围元件组成。
依据电子标签供电方式的不同，电子标签可以分为有源卡(Active tag)和无源卡(Passive tag)，有源卡内装有电池，无源卡内没有装电池。按照能量供给方式，RFID系统分为有源系统与无源系统；按照工作频率，RFID系统有低频、中频、高频、超高频、微波射频等几种。
02
电磁兼容性设计
STEP4
STEP3
STEP2
STEP1
尽量减少印制导线的不连续性，例如导线宽度不要突变，导线的拐角应大于90度（一般选择135度或圆角），禁止环状走线等。
时钟信号引线最容易产生电磁辐射干扰，走线时尽量与地线回路相靠近。
数据总线的布线应每两根信号线之间夹一根信号地线。最好是紧紧挨着最不重要的地址引线放置地回路，因为后者常载有高频电流。
02
地线设计中应注意以下几点：正确选择单点接地与多点接地；将数字电路与模拟电路分开；尽量加粗接地线（接地线的宽度应大于3mm）；将接地线构成闭合环路。
03
地 线 设 计
去耦电容配置
在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。配置去耦电容可以抑制因负载变化而产生的噪声，是印制PCB板可靠性设计的一种常规做法。
RFID技术介绍
❖ RFID电子标签（Tag）
是RFID主要核心部件，用于存储生产 厂家及商品的识别信息。包含一个电 子芯片和一个微型天线。图示为美国 德州仪器公司生产的电子标签。
❖ 标签尺寸的大小可根据用户要求设计。标签的 一面为电子部分，另一面可以印刷条型码或其 它信息。
❖ 储存──仓储管理系统按最佳的储存方式 ，选择空货位，并指引叉车最佳途径， 抵达空货位，扫描货位标签，使货物接 收正确无误。货物就位后，再扫描货物 标签。仓储管理系统即确认货物已储存 在这一货位，可供以后定单发货。
❖ 定单处理──定单到达仓库，仓储管理系 统按预定规则分组，区分先后，合理安 排发货时间、地点、车次等等。
RFID应用方案－仓储方案
❖ 收货──货到站台，收货员将到货数据经 RFID系统传送到仓储管理系统，仓储管理系 统随即生成相应的条码标签，粘贴(或喷印)在 收货托盘(或货箱)，经扫描，这批货物即被确 认收到，由仓储管理系统指挥进库储存。（ 如果货物需要重新包装，则需要为每一个新 包装生成相应的tag和条码信息）
RFID的防伪优势
❖ 每个标签可以具有世界唯一编码。可以 解决“串货”问题。
❖ 足够大的信息存储空间读写资料，可用 特殊手段加密，不可复制。
❖ 使用寿命长，无机械磨损、无机械故障 、无源工作、可在恶劣环境下工作、防 污、读取数据距离远等。
10.RFID应用方案概览
❖ RFID可作为企业现有信息管理系统的一个新增子系统 ，通过RFID企业应用接口与仓储、供应链管理及ERP 等实现无缝联接，与企业信息管理系统融为一体。
5. RFID国外现状
❖ 沃尔玛
2003年世界零售业巨头沃尔玛要求其最大 100个供货厂家在2005年1月必须使用RFID 技术，以提高沃尔玛整体竞争力。2005年1 月共有137家供货厂家实现其要求。沃尔玛要 求供货厂家在2007年以前全部使用RFID标签 。
RFID技术介绍
16
360° 物流管理专家
Thank you !
January 1, 2008 Date
方向性强 容易形成盲区
识读距离远
最大距离可达到8~10m
可同时读取多个标签 典型应用
物流 生产制造 资产管理
车辆管理
12
案例
360° 物流管理专家
13
RFID与非接触智能卡
360° 物流管理专家
非接触智能卡是一种与RFID非常类似的技术，也可用于身份识别，常常 被混淆。典型的非接触智能卡是我国的第二代身份证、公交卡等等。
360° 物流管理专家
RFID技术简介
January 1, 2008 Date
什么是RFID
360° 物流管理专家
RFID（Radio Frequency IDentifiction），也被称为“射频识 别” 属于自动识别（Auto-ID）技术范畴 利用无线电载波通讯技术实现数据连接 发祥于40～50年前，成熟于20世纪末，21世纪初 目前正在全世界的各种行业中得以推广应用
UID
识别(Identify):读取UID
读取(Read):读取用户数据 写入(Write):写入用户数据
DATA
4
RFID技术分类——工作模式
被动标签
360° 物流管理专家
标签能量由读写器产生的电磁场提供，只有在接受到读写器指令的情况下，才会发
射信号。
主动标签
标签由电池供电，持续不断主动发射信号。读写器侦听信号，发现标签后根据命令 与标签建立数据连接
技术应用项目成立的充要条件
360° 物流管理专家
技术 有用
经济 有利
有投资 能力
RFID技术简介

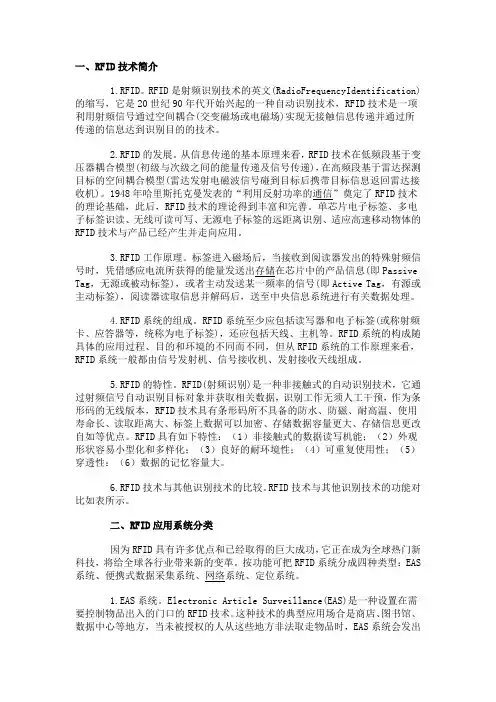

一、RFID技术简介1.RFID。
RFID是射频识别技术的英文(RadioFrequencyIdentification)的缩写，它是20世纪90年代开始兴起的一种自动识别技术，RFID技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。
2.RFID的发展。
从信息传递的基本原理来看，RFID技术在低频段基于变压器耦合模型(初级与次级之间的能量传递及信号传递)，在高频段基于雷达探测目标的空间耦合模型(雷达发射电磁波信号碰到目标后携带目标信息返回雷达接收机)。
1948年哈里斯托克曼发表的“利用反射功率的通信”奠定了RFID技术的理论基础，此后，RFID技术的理论得到丰富和完善。
单芯片电子标签、多电子标签识读、无线可读可写、无源电子标签的远距离识别、适应高速移动物体的RFID技术与产品已经产生并走向应用。
3.RFID工作原理。
标签进入磁场后，当接收到阅读器发出的特殊射频信号时，凭借感应电流所获得的能量发送出存储在芯片中的产品信息(即Passive Tag，无源或被动标签)，或者主动发送某一频率的信号(即Active Tag，有源或主动标签)，阅读器读取信息并解码后，送至中央信息系统进行有关数据处理。
4.RFID系统的组成。
RFID系统至少应包括读写器和电子标签(或称射频卡、应答器等，统称为电子标签)，还应包括天线、主机等。
RFID系统的构成随具体的应用过程、目的和环境的不同而不同，但从RFID系统的工作原理来看，RFID系统一般都由信号发射机、信号接收机、发射接收天线组成。
5.RFID的特性。
RFID(射频识别)是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，作为条形码的无线版本，RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。
RFID的全面介绍
一、RFID的全面介绍和资料如何管理比澳洲人口多得的袋鼠？人类发射到太空中的东西如何追踪？病人不到医院去，医生如何检测并得出第一手的脑电波、心电图数据数据?超市中条形码大量的破旧、损害怎么办？……这些问题似乎困难而且没有必然联系，但是用RFID技术可以解决上述的所用问题。
RFID是英文“Radio Frequency Identification”的缩写，中文称为无线射频身份识别、感应式电子芯片或是近接卡、感应卡、非接触卡...等等，是非接触式自动识别技术的一种。
1、起源RFID最早曾在第二次世界大战中用来在空中作战行动中进行敌我识别：当时英国用以确认进机场的是否为己方的飞机，以免遭误击。
20世纪90年代起，这项技术被美国军方广泛使用在武器和后勤管理系统上。
美国在“伊拉克战争”中利用RFID对武器和物资进行了非常准确地调配，保证了前线弹药和物资的准确供应。
和以往的“充足”供应有所不同，现代化的管理强调的是准确供应，也就是需要多少就提供多少，因为多余的供应会增加不必要的管理成本。
许多欧美国家高速公路有电子收费站，只要凭着黏在车上的RFID辨识卡片，就可直接通过收费道、自动扣款，不须停车。
2、RFID原理1. 标签(Tag，即射频卡)：由耦合组件及芯片组成，卷标含有内置天线，用于和射频天线间进行通信。
2. 阅读器（Reader）：读取(在读写卡中还可以写入)卷标信息的设备。
3. 天线（Antenna）：在卷标和读取器间传递射频信号。
系统的基本工作流程是：阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被启动；射频卡将自身编码等信息通过卡内置发送天线发送出去；系统接收天线接收到从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和译码然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作。
rfid是什么技术
rfid是什么技术RFID是射频识别技术的简称，它是一种通过无线电波识别特定物体的技术。
RFID技术在各个领域都有广泛的应用，包括物流管理、智能交通、零售业、供应链管理等等。
本文将对RFID技术的原理、应用和未来发展进行介绍。
首先，RFID技术的原理是通过在被识别物体上植入一种微型芯片和天线，利用无线电波来感应和识别该芯片发出的信号。
这个芯片内部存储了物体的唯一标识码，可以理解为物体的身份证号码。
当RFID读写器（也称为RFID阅读器）靠近被识别物体时，会发送一定频率的无线电波去激活芯片，并读取芯片中存储的数据。
这样，就可以实现对物体的快速准确识别。
RFID技术的应用非常广泛。
在物流管理方面，RFID技术可以实现对货物的实时跟踪和定位，提高物流效率。
例如，利用RFID技术，可以实现实时盘点仓库中的货物，避免人工盘点的繁琐和错误。
在智能交通领域，RFID技术可以应用于收费系统和车辆管理。
通过在车牌或标签上植入RFID芯片，可以实现快速、无人工干预的收费系统，提高交通效率。
在零售业中，RFID技术可以应用于商品的库存管理和防盗系统。
通过将RFID标签植入商品，可以实现即时库存监控和自动结算。
RFID技术还可以应用于供应链管理，实现对物资和成品的全程追踪。
通过在物资上植入RFID芯片，可以实时监测物资的流向和状态，提高供应链的可视化和控制性。
此外，RFID技术还可以应用于身份认证、门禁系统和医疗健康等领域。
虽然RFID技术在许多领域取得了重要的进展，但仍然存在一些挑战和限制。
首先，RFID技术的成本较高，芯片和阅读器的价格较高，限制了其在大规模应用中的推广。
其次，RFID技术涉及到对个人隐私的管理和风险。
由于RFID技术可以实现对物体的实时跟踪和监控，人们对个人信息的保护提出了一定担忧。
同时，RFID技术也存在一定的技术难题，如阅读器的读取范围受限等。
在未来，RFID技术可能会迎来更广泛的应用和发展。
RFID技术介绍
RFID 技术简介射频识别技术（RFID ，Radio Frequency Identification ）是从八十年代起走向成熟的一项自动识别技术。
随着超大规模集成电路技术的发展，射频识别系统的体积大大缩小，进入了实用化的阶段。
它是利用电磁感应、无线电波或微波进行非接触双向通信，以达到识别目的并交换数据。
目前的RFID 系统有很多工作频段，包括了低频、高频和超高频段。
工作原理也不尽相同，有的是利用近场的电磁感应（所以有人把电子卷标称作感应卡），有的是利用电磁波发射。
和同期或早期的接触式识别技术不同，RFID 系统的射频卡和读写器之间不用接触就可完成识别，因此它可实现非接触目标识别、多目标识别和运动目标识别。
RFID 系统已经在很多领域得到了广泛应用。
RFID 射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。
RFID 技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。
RFID 是一种简单的无线系统，只有两个基本器件，该系统用于控制、检测和跟踪物体。
系统由一个询问器（或阅读器）和很多应答器（或标签）组成。
RFID 的基本组成部分标签 (Tag) ：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象；阅读器 (Reader) ：读取 ( 有时还可以写入 ) 标签信息的设备，可设计为手持式或固定式；天线 (Antenna) ：在标签和读取器间传递射频信号。
RFID 技术的基本工作原理：标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag ，无源标签或被动标签），或者主动发送某一频率的信号（Active Tag，有源标签或主动标签）；解读器读取信息并解码后，送至中央信息系统进行有关数据处理。
RFID 系统的工作原理我们用下图来说明 RFID 系统的工作过程，这个例子是无源系统，即射频卡内不含电池，射频卡工作的能量是由读写器天线所建立的电磁场提供。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RFID 技术介绍
RFID 技术是21世纪发展最快的一项高科技技术，随着与传统网络的结合，RFID 技术展现出巨大的市场应用潜力，被称为“物联网”和“第二代Internet ”。
无线射频识别（RFID ）技术是一种非接触式自动识别技术，是英文Radio Frequency Identification 的缩写。
它通过射频信号自动识别目标对象并获取相关数据，识别工作无需可视及人工干预，并可工作于各种工作环境。
超高频RFID 技术利用无线射频方式进行非接触式双向通信交换数据以达到自动识别目的，具有防水、防磁、耐高温、使用寿命长、读取距离远、标签上数据可以加密、存储数据容量更大、存储信息更改自如、可识别高速运动物体并可同时识别多个标签等优点。
由于该标签系统需利用专用设备识别，造假者仿制、复制的成本和难度极高。
RFID 技术防伪优点在于：每个标签都有一个惟一的ID 号码，无法修改和仿造。
运用RFID 技术还有以下特点：无机械磨损，防污损；读写器具有不直接对最终用户开放的物理接口，保证其自身的安全性；数据安全方面除标签的密码保护外，数据部分可用一些算法实现安全管理；读写器与标签之间存在相互认证的过程；数据存储量大、内容可多次擦写。
无线射频识别系统由电子标签（Tag ）、读写器（Reader ）和天线（Antenna ）三部分组成。
具体的工作原理如下图所示：上位机发送指令使读写器工作，读写通过天线发送射频信号，电子标签接收到射频信号后，转化为电流，供芯片工作，读出内部所储存的数据，经调制后发送出去；天线接收标签反馈的信息并送至读写器，经解调后还原出标签数据，发送给上位机进行处理。
读写器天线
电子标签
图1.1 RFID 系统工作原理图
需要指出，电子标签不含有电池，它接收到阅读器的电磁信号后经整流为直流电供芯片工作，可做到免维护。
每个电子标签都有全球唯一的ID号，且有用户数据区可供用户写入信息，它的重量轻、体积小，寿命非常长、价格便宜，通过合理的加工工艺可以实现大规模批量生产。
RFID技术将为数据采集的应用带来重大的变革，射频识别技术优势在于：
1．可长距离读取数据。
2．无需可视，环境适应性好，穿透力强；
3．识读准确率高，近乎100%，远远高于条形码的识读率；
4．识读速度快，最快每秒可同时读取数百个电子标签；
5．可识别高速运动物体；
6．可重复读、写数据；
7．使用寿命长，信息存储量大，耐用性强，不易损坏。
作为一种在迅速发展并具有广阔应用前景的先进识别技术，RFID技术在读取数量、读取距离和读取正确率等诸多方面均强化许多，且在应用层面上也更为广泛，是一项将取代条码且具有广泛应用领域的技术，势必成为下一代识别技术的主流。
对推动RFID技术的应用最有影响的是最近美国国防部（DOD）和全球最大的连锁超市W AL-MART全面采用符合EPC标准的无源式超高频（UHF）RFID电子标签，以提高其物流管理效率和降低成本。
因此，RFID 技术被列为本世纪十大重要技术项目之一，世界各国无不全力发展。
需了解详情请访问:。
