跑马灯电路图及元件知识
单片机实例之跑马灯PPT课件
40
常用的调试按钮
KEIL 软件开发平台
复位按钮全，速按停运止全进速入跳循运跳过环行出循并单环步并执执单行行到断点处
下后，所行有的
系统状态将变
单步执行步执过行程
成初始状态。
图3-27 调试按钮
.
41
KEIL 软件开发平台
二、ISP软件的使用
打开下载软件，双击目录下的文件 ISP析，实现任务的思路是：程序 开始时，给某一变量赋初始值0xFE，然后每次将 数据左移后送入P1口直到所有循环次数输出完毕， 再次重复整个过程。根据思路得出的程序框图如 图3-29所示。
.
46
图3-29 程序流程图
.
47
（1）C语言程序：
#include "reg51.h"
#include "intrins.h"
退出此程序。
.
42
.
43
任务二 跑马灯
本任务让图3-28中的LED依次点亮
图3-28 LED硬件图
.
44
程序设计分析
为了让图3-28所示的LED依次点亮，就是要求从P1口从 P1.0至P1.7依次输出低电平，其余引脚都输出高电平，就 能让被接在端口的彩灯依次点亮。
从输出的具体的数据来看，第一个LED点亮需要的输 出数据，是对应于P1.0的位为0，其余位为1，组合为一个 字节时对应的二进制位从高到低为：1111 1110，即十六 进制数0xFE；同理，第二个LED点亮对应的数为：1111 1101，化为十六进制数为0xFD。
图3-10 目标1属性设置窗口
.
24
KEIL 软件开发平台
图3-11 目标1输出窗口设置
.
跑马灯电路设计

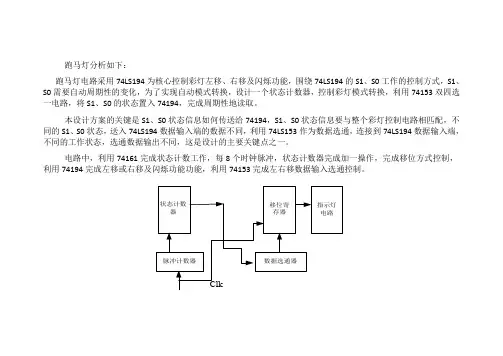

跑马灯分析如下：跑马灯电路采用74LS194为核心控制彩灯左移、右移及闪烁功能，围绕74LS194的S1、S0工作的控制方式，S1、S0需要自动周期性的变化，为了实现自动模式转换，设计一个状态计数器，控制彩灯模式转换，利用74153双四选一电路，将S1、S0的状态置入74194，完成周期性地读取。
本设计方案的关键是S1、S0状态信息如何传送给74194，S1、S0状态信息要与整个彩灯控制电路相匹配，不同的S1、S0状态，送入74LS194数据输入端的数据不同，利用74LS153作为数据选通，连接到74LS194数据输入端，不同的工作状态，选通数据输出不同，这是设计的主要关键点之一。
电路中，利用74161完成状态计数工作，每8个时钟脉冲，状态计数器完成加一操作，完成移位方式控制，利用74194完成左移或右移及闪烁功能功能，利用74153完成左右移数据输入选通控制。
根据任务要求列出自动循环状态和74194移位控制工作方式表2。
表2X/0表示电路设计过程中，尽管状态表中取任意态，但在实际电路连接中，取低电平。
彩灯控制器完成左移、右移、闪烁及同时左右移，只需要4种状态，故状态计数器完成模4计数即可。
移位寄存器的工作状态由方式控制字S1、S0决定，查阅74LS194数据手册，确定S1、S0工作方式。
利用表.2，分析S1、S0的状态。
因为彩灯是八路输出，用两片74LS194，其中高位标号为74194B，低位为74194A，所以高位的74LS194工作方式标称为BS1、BS0，低位为AS1、AS0。
将BS1、BS0、AS1、AS0放在一起，用74153将数据状态选通输出即可从表格中可以看出，状态计数器描述计数状态，移位寄存器完成左移、右移、闪烁、左右同时移动功能，且自动循环进行。
2）74153选通电路及74194移位电路控制设计74194功能表该器件具有四种工作方式：同步并行置入、右移、左移、空操作（禁止时钟）。
微机原理跑马灯的设计原理
微机原理跑马灯的设计原理
跑马灯是一种实现循环显示效果的电路，常用于LED灯条、数字管、点阵等显示设备中。
它的设计原理与微机系统有关，具体包括以下几个方面：
1.微机系统：跑马灯的实现需要使用微机系统，包括CPU、存储器、输入输出接口等。
CPU用于控制程序的执行，存储器用于存储程序和数据，输入输出接口用于控制LED灯条的显示。
2.循环显示：跑马灯的核心是循环显示。
通过不断循环变化LED灯条的状态，形成灯条上移或下移的效果。
具体可以通过移位操作实现，将灯条的状态左移或右移，从而达到循环显示的效果。
3.定时器：为了保证跑马灯循环显示的频率和速度，需要使用定时器。
定时器可以产生一定的脉冲信号，控制每个LED灯的亮灭时间和显示周期。
定时器还可以配合中断技术实现自动循环和停止功能。
4.程序设计：跑马灯的程序设计需要采用适当的算法和流程控制语句。
一般采用循环结构控制灯条的状态变化，同时利用函数和数组等数据结构优化程序的效率和可维护性。
总之，跑马灯的设计涉及多个方面的技术，并需要综合考虑程序效率、硬件资源、用户体验等多个因素。
只有充分理解微机系统的原理和设计思路，才能更好地实
现跑马灯的功能和效果。
跑马灯电路图及元件知识
跑马灯实验说明书一、实验目的1.熟悉NE555定时器，计数器CD4017的逻辑特性。
2.熟悉NE555构成多谐振荡器原理。
3.掌握简单电子电路的安装、焊接、调试技术。
二、实验要求1.知道NE555、CD4017的管脚排列顺序。
2.利用NE555构成多谐振荡器。
3.知道电阻的主要参数及其标注方法。
（见实验指导书116页）。
4. 知道电容器的主要作用。
（见实验指导书122页）。
5. 了解有关焊接的知识。
三、实验器材电路板1块。
电容：1μF （1个）。
集成芯片：NE555（1个）、CD4017（1个）。
电阻：22KΏ、550KΏ（可调）、330Ώ各一个二极管：IN4148（8个）、发光二极管（6个）。
秒表（自行提供）电池：5V四、电路的安装1.检查集成芯片NE555，CD4017的安装位置有无错误.2.检查电解电容的极性有无错误；3. 检查二极管IN4148及发光二极管的安装方向有无错误；4. 检查各个电阻的安装是否有误。
5. 检查有无虚焊。
五、电路的调试1. 电路焊接好后，先将电路板正负端接到直流电压5V及地线处，观察发光二极管是否变亮。
2. 适当改变电位器阻值，观察其对CD4017循环周期（发功二极管依次循环一周）的影响。
3. 利用秒表记录CD4017一个合适循环周期的时间。
（分别测量电阻最大时、最小时、合适时的周期）六、实验报告要求1. 写出实验目的、要求。
2. 注明说用元器件3. 画出实验电路图。
4. 根据实验操作过程，自己拟写实验步骤。
5. 根据公式计算出多谐振荡器的频率。
与记录的循环周期有何联系。
附录1.跑马灯电路图2.CD4017的相关资料3.NE555的相关资料（见实验指导书220页）4.IN4148的相关资料跑马灯电路图CD4017的相关资料CD4017是5位Johnson计数器，具有10个译码输出端，CP，CR，INH输入端，时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。
任务9 用自制的跑马灯电路实现8只LED循环点亮
任务9 用自制的跑马灯电路实现8只 任务 用自制的跑马灯电路实现 只LED循环点亮 循环点亮
• （2）短调用指令ACALL addr11 ；；PC←PC+2 • ；SP←SP+1 • ；（SP）←PC7-0 • ；SP←SP+1 • ；（SP）←PC15-8 • ； PC10-0←addr10-0
9.1.2 跟我想 1． 编写跑马灯程序思路 该任务要求通过编写程序，使连接P0口的8个LED灯循环点亮（跑马灯）， 每个灯点亮的时间为0.5秒。怎样来编写程序呢？我们用一个寄存器R1存储 用于点亮P0口的LED灯的数据，R1首先存储点亮与P0.0相连的LED灯D0 （数据为：0000001H），可以通过指令MOV P0，R1将与P0.0相连的 LED0点亮，然后调用延时0.5秒的程序，延时时间到后，可以带进位位左移 指令RR A，将R1中的数据左移一位（数据为：00000010），再送给P0口， 点亮与P0.1相连的LED灯D1，依次类推；用寄存器R2存储LED灯从D0移动 到D7的移动次数为8次，每移一次减1，R2的值为0时，表示第1次循环结束， 接下来又从点亮D0开始下一个循环，就这样反复循环点亮，达到跑马灯的效 果。 在编写程序之前，让我们学一学相关指令的功能和用法。
任务9 用自制的跑马灯电路实现8只 任务 用自制的跑马灯电路实现 只LED循环点亮 循环点亮
• • 2）移位指令 ） 移位指令的功能是对累加器A的内容进行循环移位，除了带进位标 志位CY的移位指令会影响CY外，其它指令都不影响CY、AC、OV等标志 位。 RL A ；循环左移指令；
图6-1 RL A指令示意图
• • • • • • • • • • • • • • • • • • • • • • ORG 0000H AJMP START ；转移至标号START ORG 0030H ；以下程序下载到单片机的ROM时，从ROM的0030地址开始存储 START: MOV R1, #00000001B ；将立即数01H送R1 MOV R2, #08 ；将立即数8送R2，循环8次（8个灯） LOOP: MOV A, R1 ；将R1中的数送A MOV P0, A ；将A中的数送P0口，点亮LED灯 CALL DEL1S ；调用延时子程序，控制亮灯时间 RL A ；A中的数据左移一位，为下一次亮灯作准备 MOV R1, A ；左移后的数据存放在R1 DJNZ R2, LOOP ；循环了8次吗？没有则继续 AJMP START ；完成8次循环，转移至START重新开始 ；***************1秒钟延时子程序************************************* DEL1S: MOV R3, #5 DEL: MOV R4, #100 DEL1: MOV R5, #250 DEL2: NOP DJNZ R5, DEL2 DJNZ R4, DEL1 DJNZ R3, DEL RET END
跑马灯控制电路设计
HDL数字系统课程设计报告书目录一、设计目的2二、设计思路2三、设计过程23.1、系统方案论证23.2、程序代码设计3四、系统调试与结果5五、主要元器件与设备9六、课程设计体会与建议96.1、设计体会96.2、设计建议9七、参考文献10论文摘要：共16个LED灯，连成一排，实现几种灯的组合显示。
通过这次对跑马灯控制电路的设计与制作，了解了设计电路的程序，也了解了关于跑马灯工作的基本原理与设计理念，首先要将一个程序分成几个模块，分别调试每一个模块，当每个模块均能正常工作时，其次再将其都组合在一起再次调试与仿真，最后将程序下载到Altera公司ACEXTM系列EPEK30QC208-2芯片，观察程序是否能控制硬件的实现。
此外，本实验也可通过EDA软件Quartus6.0和modelSim SE 6.0实现。
关键词: HDL数字系统跑马灯设计一、设计目的1、熟悉Verilog HDL程序编程。
2、掌握Altera公司ACEXTM系列EPEK30QC208-2芯片的使用方法。
3、熟悉Quartus II 6.0和Modesim SE 6.0软件的使用。
4、了解16个数码管的显示原理和方法。
二、设计思路1、编写跑马灯设计程序。
2、定义LED灯引脚分配。
3、设计状态控制。
4、下载到EPEK30QC208-2芯片上显示。
三、设计过程3.1、系统方案论证16位LED跑马灯设计框图如图1所示:图1 LED跑马灯设计框图3.2、程序代码设计module paomadeng(rst,clk,sel,led); //端口定义，参数列表input rst,clk; //rst复位，clk为4Hz的时钟信号input[1:0] sel; //sel 状态选择端口output[15:0] led; //led 跑马灯显示reg[15:0] led;reg[15:0] led_r,led_r1;reg t1,dir; //t1控制状态2 led灯的亮次数reg[3:0] t2; //t2控制状态2 led灯的亮次数reg[2:0] t3; //t3控制状态2 led灯的亮次数always(posedge clk)beginif(rst) begin t1<=0;t2<=0;t3<=0;dir<=0;endelsecase(sel)// LED按奇数，偶数依次显示2'b00:beginled_r=16'b0101010101010101;if(t1==0)led<=led_r;else led<=led_r<<1;t1<=t1+1;end// LED顺序依次显示，顺序依次熄灭2'b01:beginif(!dir)beginif(t2==0) begin led_r=16'b0000000000000001;led<=led_r;end else begin led<=(led<<1)+led_r;endif(t2==15) begin dir<=~dir;endt2<=t2+1;endelsebeginif(t2==0) begin led_r=16'b1111111111111110;led<=led_r;endelse begin led<=led<<1; endif(t2==15) begin dir<=~dir;endt2<=t2+1;endend// LED由两侧向中间依次显示，由中间向两侧依次熄灭2'b11:beginif(!dir)beginif(t3==0) beginled_r=16'b0000000000000001;led_r1=16'b1000000000000000;endelsebegin led_r=(led_r<<1)|led_r;led_r1=(led_r1>>1)|led_r1;endled<=led_r|led_r1;if(t3==7)begin dir<=~dir;endt3<=t3+1;endelsebeginif(t3==0) begin led_r=16'b1111111111111110;led_r1=16'b0111111111111111;endelsebegin led_r=led_r<<1;led_r1=led_r1>>1;endled<=led_r&led_r1;if(t3==7)begin dir<=~dir;endt3<=t3+1;endenddefault: ;endcaseendendmodule引脚分配：to,locationrst, pin_47 //复位引脚clk, pin_79//时钟控制引脚sel[0], pin_45 //状态控制引脚sel[1], pin_46//状态控制引脚led[0], pin_19//0—15个LED灯显示引脚led[1], pin_24led[2], pin_25led[3], pin_26led[4], pin_27led[5], pin_28led[6], pin_29led[7], pin_30led[8], pin_31led[9], pin_36led[10], pin_37led[11], pin_38led[12], pin_39led[13], pin_40led[14], pin_41led[15], pin_44四、系统调试与结果1、LED灯和波形结果显示结果如图2,3,4,5,6,7所示图2、先奇数灯亮，即第1、3、5、7、9、11、13、15灯亮图3、偶数灯亮，即第2、4、6、8、10、12、14、16灯亮图4、按照1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16的顺序依次点亮图5、按照1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16的顺序依次熄灭所有灯图6按照1/16、2/15、3/14、4/13、5/12、6/11、7/10、8/9的顺序依次点亮图7、按照1/16、2/15、3/14、4/13、5/12、6/11、7/10、8/9的顺序依次熄灭灯波形显示：图8、LED灯按先奇数，偶数灯亮图9、LED灯依次按顺次亮，顺次熄灭图10，LED灯依次从两边向中间亮，两边向中间熄灭五、主要元器件与设备EDA技术试验箱，EDA软件QuartusⅡ6.0，ModelSim SE 6.0分频芯片：SN74HC04N—2，SN74LS393N—4片LED灯16个LED灯，电脑一台六、课程设计体会与建议6.1、设计体会通过这次对跑马灯控制电路的设计与制作，让我了解了设计电路的程序，也让我了解了关于跑马灯工作的基本原理与设计理念，首先要将一个程序分成几个模块，分别调试每一个模块，当每个模块均能正常工作时，其次再将其都组合在一起再次调试与仿真，最后将程序下载到Altera公司ACEXTM系列EPEK30QC208-2芯片，观察程序是否能控制硬件的实现。
音乐跑马灯
结论............................................................................................................................10
AT89S52特点：一个8位CPU；一个片内振荡器及时钟电路；4K字节ROM程序存储器；128字节RAM数据存储器；两个16位定时器/计数器；可寻址64K字节外部数据存储器和64K字节外部程序存储器空间的控制电路；32条可编程的I/O口）（四个8位并行I/O端口）；一个可编程全双工串行口；5个中断源；2个优先级嵌套中断结构。
参考文献..................................................................................................................10
附录1 总图............................................................................................................11
5 调试.........................................................................................................................9
跑马灯
跑马灯
`
•
谢谢
第12页
共13页
KB
河北建滔 仪表车间
跑马灯
`
• 第一节 跑马灯介绍 • • 第二节 组态程序 第三节 仿真运行
第1 页
共13页
KB
河北建滔 仪表车间
跑马灯 ` 第一节 跑马灯介绍
•
跑马灯，就是依次灭掉前 一个灯和点亮后一个灯， 亮着的灯延时一会，不断 循环，如右面视频就可以
看到跑马灯的效果。
第2 页
共13页
KB
河北建滔 仪表车间
跑马灯
`
第二节 组态程序
• 跑马灯，多用单片机实现， 现在学习下用西门子S7-300 来实现这个功能。 • 本程序用三个按钮开始，保 持，结束，来实现控制五个
灯依次亮，每个灯亮五秒。
• 第一步，打开S7-300，新建 一个工程如右图
第3 页
共13页
KB
河北建滔 仪表车间
跑马灯
`
• 第二步，插入S7-300站点，如下图：
第4 页
共13页
KB
河北建滔 仪表车间
跑马灯
`
• 第三步，组态硬件，如下图：
第5 页
共13页
KB
河北建滔 仪表车间
跑马灯 `
第四步，标记符号表，如下图，
第6 页
共13页
KB
河北建滔 仪表车间
跑马灯
`
• 第五步，编辑北建滔 仪表车间
跑马灯
`
第8 页
共13页
KB
河北建滔 仪表车间
跑马灯
`
• 第六步，设置PG/PC接口，应为要用仿真软件，
所以设置成无。如下图：
第9 页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
跑马灯实验说明书
一、实验目的
1.熟悉NE555定时器，计数器CD4017的逻辑特性。
2.熟悉NE555构成多谐振荡器原理。
3.掌握简单电子电路的安装、焊接、调试技术。
二、实验要求
1.知道NE555、CD4017的管脚排列顺序。
2.利用NE555构成多谐振荡器。
3.知道电阻的主要参数及其标注方法。
（见实验指导书116页）。
4. 知道电容器的主要作用。
（见实验指导书122页）。
5. 了解有关焊接的知识。
三、实验器材
电路板1块。
电容：1μF （1个）。
集成芯片：NE555（1个）、CD4017（1个）。
电阻：22KΏ、550KΏ（可调）、330Ώ各一个
二极管：IN4148（8个）、发光二极管（6个）。
秒表（自行提供）
电池：5V
四、电路的安装
1.检查集成芯片NE555，CD4017的安装位置有无错误.
2.检查电解电容的极性有无错误；
3. 检查二极管IN4148及发光二极管的安装方向有无错误；
4. 检查各个电阻的安装是否有误。
5. 检查有无虚焊。
五、电路的调试
1. 电路焊接好后，先将电路板正负端接到直流电压5V及地线处，观察发光二极管是否变亮。
2. 适当改变电位器阻值，观察其对CD4017循环周期（发功二极管依次循环一周）的影响。
3. 利用秒表记录CD4017一个合适循环周期的时间。
（分别测量电阻最大时、最小时、合适时的周期）
六、实验报告要求
1. 写出实验目的、要求。
2. 注明说用元器件
3. 画出实验电路图。
4. 根据实验操作过程，自己拟写实验步骤。
5. 根据公式计算出多谐振荡器的频率。
与记录的循环周期有何联系。
附录
1.跑马灯电路图
2.CD4017的相关资料
3.NE555的相关资料（见实验指导书220页）
4.IN4148的相关资料
跑马灯电路图
CD4017的相关资料
CD4017是5位Johnson计数器，具有10个译码输出端，CP，CR，INH输入端，时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。
其引脚排列如下
引出端功能符号
：进位脉冲输出
CP：时钟输入端
CR：清除端（CR接低电位时，开始计数。
接高电位时
Q0=1， =1。
Q1~Q9为0.）
：禁止端
Q0-Q9计数脉冲输出端 R
VDD：正电源 GND：地
CD40171C 内部逻辑电路原理图如图2 所示。
它是由十进制计数器电路和时序译码电路两部分组成。
其中的 D 触发器 Fl～F5 构成了十进制约翰逊计数器，门电路 5～14 构成了时序译码电路。
约翰逊计数器的结构比较简单．它实质上是一种串行移位寄存器。
除了第 3 个触发器是通过门电路15、16 构成的组合逻辑电路作用于 F3 的 D3 端以外，其余各级均是将前一级触发器的输出端连接到后一级触发器的输入端 D 的，计数器最后—级的端连接到第一级的 D1 端。
这种计数器具有编码可靠，工作速度快、译码简单，只需由二输入端的与门即可译码，且译码输出无过渡脉冲干扰等特点。
通常只有译码选中的那个输出端为高电平，其余输出端均为低电平。
约翰逊计数器状态如表1所示。
当加上清零脉冲后，Q1～Q5 均“0”，由于 Q1 的数据输入端 D1 是 Q5 输出的反码，因此, 输入第1个时钟脉冲后，Q1 即为“ l ”，这时 Q2 - Q5 均依次进行移位输出，Ql 的输出移至 Q2，Q2的输出移至Q3……。
如果继续输入脉冲，则 Q1 为新的 Q5，Q2～Q5 仍然依次移位输出，这样就得到了图3的波形
表1 CD4017计数器状态
CP Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Q9
1 1 0 0 0 0 0 0 0 0 0 1
2 0 1 0 0 0 0 0 0 0 0 1
3 0 0 1 0 0 0 0 0 0 0 1
4 0 0 0 1 0 0 0 0 0 0 1
5 0 0 0 0 0 1 0 0 0 0 0
6 0 0 0 0 0 0 1 0 0 0 0
7 0 0 0 0 0 0 0 1 0 0 0
8 0 0 0 0 0 0 0 0 1 0 0
9 0 0 0 0 0 0 0 0 0 1 0
由五级计数单元组成的约翰逊计数器，其输出端可以有32 种组合状态，而构成十进制计数器只需10 种计数状态，因此，当电路接通电源之后，有可能进入我们所不需要的22 种伪码状态。
为了使电路能迅速进入表1所列状态，就在第三级计数单元的数据输入端上加接了两级组合逻辑门，使Q2 不直接连接D3，而使D3 由下列关系决定：
D3＝Q2(Ql+Q3)
这样做，当电源接通后，不管计数单元出现哪种随机组合，最多经过8 个时钟脉冲输入之后，都会自动进入表1所列状态。
CD4017 有3 个输入端：复位清除端CR，当在CR 端加高电平或正脉冲时，计数器清零，在所有输出中，只有对应“0”状态的Q0 输出高电平，其余输出均为低电平：时钟输入端CP
和，其中CP 端用于上升沿计数，端用于下降沿计数，这两个输入端的内部逻辑电路
如下图所示。
由图4见，CP 和还有互锁的关系，即利用CP 计数时，端要接低电平：
利用计数时，CP端要接高电平。
反之则形成互锁。
表2 CD4017清零、禁止功能
CR Q0Q1~Q9
0 0 计数
1 ＊ 1 0 1
0 1 禁止
在“C R” 端加上高电平或正脉冲时，计数器中各计数单元F1～F5 均被置零，计数器为“0 0000 ”状态。
（见表2）
CD4017 有10 个译码输出端Q0～Q9，它仍随时钟脉冲的输入而依次出现高电平，见图3。
此外，为了级联方便，还设有进位输出端，每输入10 个时钟脉冲，就可得到一个进位输出脉冲，所以可作为下一级计数器的时钟信号。
从上述分析中可以看出，CD4017(它的基本功能是对“CP”端输入脉冲的个数进行十进制计数，并按照输入脉冲的个数顺序将脉冲分配在Yo —Y9 这十个输出端，计满十个数后计数器复零，同时输出1个进位脉冲。
我们只要掌握了这些基本功能就能设计出千姿百态的应用电路来。
硅晶体结构开关二极管IN4148
特性：
1.小玻璃结构确保高可靠性。
2.快速开关
3.地泄漏电流
4.高温焊接有保证
机械数据：
1.壳体：玻璃，密封。
2.极性：有黑色线圈一端为负极。
最大额定值和特性（额定值在25度的室温下测得）
额定值符号值额定值符号值
反向电压U R75V 反向电流（U R=20V）I R125nA
反向峰值电压U RM100V 反向电流（U R=75V）5uA
正向电流I O150mA 反向电流（U B=20V，T=100。
C）I R250uA
周期性前向峰值电流I FRM300mA 反向恢复时间4nS
导通电压（I E=10mA）V E1V 热阻性（与外界结合点）B(ja) 0.35·。
C/mW
电容（U
=0V，f=1MHz）Ct 4pF 适用于存储温度-55～+175·C
R。
