讨论电容对运放稳定性的影响
运算放大器 输出 和 反向端电容

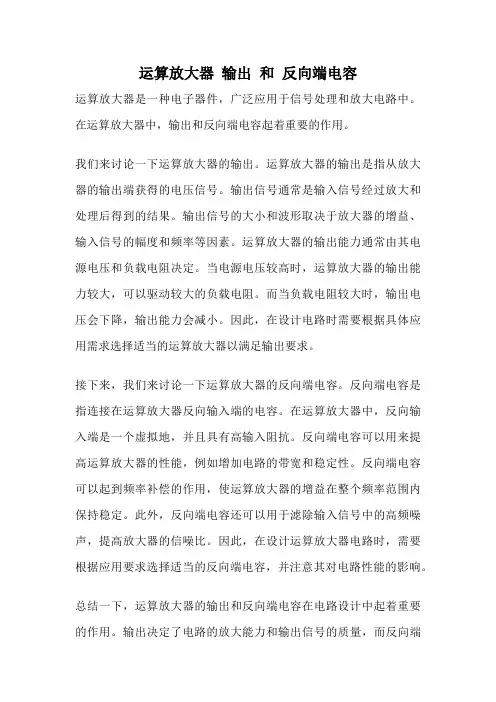

运算放大器输出和反向端电容
运算放大器是一种电子器件，广泛应用于信号处理和放大电路中。
在运算放大器中，输出和反向端电容起着重要的作用。
我们来讨论一下运算放大器的输出。
运算放大器的输出是指从放大器的输出端获得的电压信号。
输出信号通常是输入信号经过放大和处理后得到的结果。
输出信号的大小和波形取决于放大器的增益、输入信号的幅度和频率等因素。
运算放大器的输出能力通常由其电源电压和负载电阻决定。
当电源电压较高时，运算放大器的输出能力较大，可以驱动较大的负载电阻。
而当负载电阻较大时，输出电压会下降，输出能力会减小。
因此，在设计电路时需要根据具体应用需求选择适当的运算放大器以满足输出要求。
接下来，我们来讨论一下运算放大器的反向端电容。
反向端电容是指连接在运算放大器反向输入端的电容。
在运算放大器中，反向输入端是一个虚拟地，并且具有高输入阻抗。
反向端电容可以用来提高运算放大器的性能，例如增加电路的带宽和稳定性。
反向端电容可以起到频率补偿的作用，使运算放大器的增益在整个频率范围内保持稳定。
此外，反向端电容还可以用于滤除输入信号中的高频噪声，提高放大器的信噪比。
因此，在设计运算放大器电路时，需要根据应用要求选择适当的反向端电容，并注意其对电路性能的影响。
总结一下，运算放大器的输出和反向端电容在电路设计中起着重要的作用。
输出决定了电路的放大能力和输出信号的质量，而反向端
电容则对电路的带宽和稳定性有影响。
在实际应用中，需要根据具体要求选择合适的运算放大器和反向端电容，并进行合理的电路设计，以获得所需的信号处理和放大效果。
运放中接电容的作用
3.运放的相位补偿电容的应用 为了让运放能够正常工作,电路中常在输入与输出之间加一相位补偿电容。
1 关于补偿电容 理论计算有是有的，但是到了设计成熟阶段好象大部分人都是凭借以前的调试经验了，一般 对于电容大小的取值要考虑到系统的频响（简单点说加的电容越大，带宽越窄），然后就是
防止运放自激的一般取几皮法到几百皮法，看工作的频率以及运放的型号来定。简单点 说加的电容越大，带宽越窄。 RC 校正
在运放的输出端串上一个小电阻再连到后级。
利用 RC 校正网络代替电容校正网络，将使通频变窄的程度有所改善。在高频段，电容 的容抗将降低，但因有一个电阻与电容串联，所以 RC 网络并联在电路中，对高频电压放大 倍数的影响相对小一些，因此，如果采用 RC 校正网络，在消除自激振荡的同时，高频响应 的损失不如仅用电容校正时严重。
V1
R1 C1
V2
R2
C2
分压比
0
β V1 R（1 1 jR2C2） R2 (1 jR1C1)
V2
R2 (1 1C1 )
低频分压比 高频分压比
β1
R1 R2 R2
β2
C1 C2 C1
若要使分压比不变
可以推出条件
β1 = β2
R1C1 R2C2
可以发现，这个条件跟咱们超前补偿的条件是一模一样的，有没有发现，知识都是 相通的，通过阻容分压器反过来去理解运放的超前补偿，不就是在反馈电阻并联一个电 容，使得运放的反馈点的电压不随频率变化，而只随幅值变化么？想必，你已经有更多 的理解了吧！
电源回馈自激。从运算放大器的内部结构分析，他是一个多级的放大电路，一般的运放 都是 3 级以上电路组成，前级完成高增益放大和电位的移动，第 2 级完成相位补偿功能，末 级实现功率放大。如果供给运放的电源的内阻较大，末级的耗电会造成电源的波动，此波动 将影响前级的电路的工作，并被前级放大，造成后级电路更大的波动，如此恶性循环，从而 产生自激。
运算放大器容性负载驱动分析
运算放大器容性负载驱动分析运算放大器容性负载驱动分析问：为什么我要考虑驱动容性负载问题?答：通常这是无法选择的。
在大多数情况下，负载电容并非人为地所加电容。
它常常是人们不希望的一种客观存在，例如一段同轴电缆所表现出的电容效应。
但是在有些情况下，要求对运算放大器的输出端的直流电压进行去耦。
例如，当运放被用作基准电压的倒相或驱动一个动态负载时。
在这种情况下，你也许在运放的输出端直接连接旁路电容。
不论哪种情况，容性负载都要对运放的性能有影响。
问：容性负载如何影响运放的性能?答：为简单起见，可将放大器看成一个振荡器。
每个运放都有一个内部输出电阻RO，当它与容性负载相接时，在运放传递函数上产生一个附加的极点。
正。
在图2(a)中，在运放的两个输入端之间接电阻RD。
此时电路的增益可由给定公式计算。
因为是噪声增益而不是信号增益支配稳定性，所以图2提高效大器噪声增益电路电路稳定性的提高不影响信号增益。
为保证电路稳定，最简单的方法是使噪声带宽至少应比容性负载极点频率低10倍频程。
图3环路增益波特图这种方法的缺点是输入端电压噪声和输入失调电压被放大产生附加的输出电压噪声和输出失调电压增加。
用一个电容CD与电阻RD串联可以消除附加的直流失调电压，但增加的电压噪声是器件固有的，不能消除。
当选用CD时，其电容值应尽可能大。
为保证噪声极点至少低于“噪声带宽”10倍，CD最小应取10A NOISE/2πRDGBP。
(2)环路外补偿法这种方法是在运放的输出端和负载电容之间串入一个电阻RX，。
虽然RX加在反馈环路的外部，但它可将负载电容产生的附加零点频率fZ作用到反馈网络的传递函数，从而可以减小高频环路相移。
为了保证电路稳定，RX的取值应该使附加零点频率至少比运放电路闭环带宽低10倍。
电路加入RX使电路性能不会像方法1那样增加输出噪声，但是从负载端看进去的输出阻抗要增加。
由于RX和RL构成分压器，从而会使信号增益降低。
运放电路输入端加电容电路自激振荡的原因
运放电路输入端加电容电路自激振荡的原因1. 概述运放电路是电子电路中常用的一种放大电路，具有高输入阻抗、低输出阻抗、大增益等优点，广泛应用于电子设备中。
然而，在一些情况下，运放电路的输入端加电容后会出现自激振荡的现象，给电路稳定性和性能带来负面影响。
本文将简要分析运放电路输入端加电容电路自激振荡的原因，并探讨解决方法。
2. 运放电路输入端加电容电路概述运放电路通常由运放芯片、电阻、电容等元器件组成，用于信号放大、滤波、积分、微分等功能。
当在运放电路的输入端加上电容后，原理上是为了在输入端滤除直流信号，只透过交流信号，以起到滤波和对称交流信号的作用。
但在实际应用中，有时候会发现运放电路输入端加电容后出现自激振荡现象。
3. 自激振荡的原因（1）相位延迟：在运放电路中，当输入端加电容时，由于电容器的特性，导致输入信号的相位延迟。
当输入信号的相位延迟到达运放电路的反馈环路时，可能引起电路的共振和自激振荡。
（2）反馈路径：在运放电路中，反馈路径如果设计不当，或者在输入端加电容后，在反馈路径中出现相位差，也可能会导致自激振荡的问题。
特别是在高频段，更容易出现这种情况。
4. 解决方法（1）增加补偿电容：在运放电路输入端加电容后出现自激振荡时，可以考虑增加补偿电容来抑制振荡。
适当增加补偿电容，可以起到抑制高频振荡的作用，提高电路的稳定性。
（2）选择合适的运放芯片：在设计运放电路时，选择合适的运放芯片也是避免自激振荡的重要方法。
一些特殊应用场景下，可能需要选择特殊结构和参数的运放芯片，以满足要求。
（3）优化反馈网络：在运放电路设计中，要合理设计反馈网络，避免相位差引起的自激振荡。
通过优化反馈网络的结构和参数，可以有效地降低电路的振荡风险。
5. 结论运放电路输入端加电容电路自激振荡的原因主要在于相位延迟和反馈路径设计不当。
为了解决这一问题，可以采取增加补偿电容、选择合适的运放芯片和优化反馈网络等方法。
在实际设计中，需要对电路的稳定性和性能进行充分的考虑，合理选择元器件和参数，以避免自激振荡的问题。
运放负反馈电容的作用
运放负反馈电容的作用全文共四篇示例，供读者参考第一篇示例：运放负反馈电容在电路中起到了非常重要的作用，它能够改善运放的性能和稳定性，提高电路的性能指标。
运放负反馈电容通常被放置在运放的反馈回路中，起到隔直耦合和增加相位裕量的作用。
让我们了解一下什么是运放负反馈电容。
运放负反馈电容是指在运放的反馈回路中加入一个电容器，以实现隔直耦合的目的。
在很多电路中，由于运放的输出端会包含直流分量，如果不加入负反馈电容，这些直流分量可能会影响电路的正常工作。
负反馈电容的作用就是通过隔离直流信号，只传递交流信号，从而提高整个电路的性能。
运放负反馈电容可以增加电路的相位裕量。
相位裕量是指在输入信号发生相位变化时，输出信号的相位变化范围。
负反馈电容可以改变运放的相位频率特性，从而增加电路的相位裕量。
这样一来，即使在频率较高的情况下，电路也能够保持稳定的工作状态，不会产生失真或者震荡。
运放负反馈电容还可以提高运放的性能指标，如增益、带宽和失调电压等。
在实际电路设计中，往往需要根据具体的应用需求来选择合适的负反馈电容，以实现最佳的性能表现。
在一些高精度和高性能要求的电路中，负反馈电容更是不可或缺的组成部分。
运放负反馈电容在电路设计中扮演着至关重要的角色，它能够改善电路的性能和稳定性，提高整体的性能指标。
在实际应用中，设计师需要充分理解负反馈电容的作用原理，并根据具体情况进行合理的选择和配置，以实现最佳的设计效果。
通过合理设计和优化，可以使电路工作更加稳定可靠，性能更加优越。
【本文共计782字】。
第二篇示例：运放是一种广泛应用于电子电路中的放大器元件，其功能是将输入信号放大并输出。
在运放电路中，负反馈电容起着非常重要的作用。
本文将详细介绍负反馈电容在运放电路中的作用及其重要性。
让我们了解一下负反馈电容的基本概念。
负反馈电容是指连接在运放反馈回路中的一个电容元件，其作用是在运放输入端和输出端之间提供一个反馈通路。
这样，一部分输出信号将被送回到输入端与输入信号进行比较，从而实现负反馈控制，稳定电路工作。
运放反馈电阻并联电容的作用
运放反馈电阻并联电容的作用
运放反馈电阻并联电容是电子电路中常用的一种组合元件，它可以改善运放的工作效率和信号处理能力。
因此，一般多用于放大、滤波和功率放大等电路中。
运放反馈电阻并联电容最大的作用是减少输出频率和改善运放
的工作效率。
于运放的输出频率可能会影响系统的性能，因此可以使用反馈电阻和并联电容来降低输出频率，从而改善运放的工作效率。
此之外，运放反馈电阻并联电容还能够改善运放的信号处理能力，增加输出信号的保真度，提高系统的整体质量。
此外，在具有高负载线性应用中，运放反馈电阻并联电容还有一个重要作用：控制电流增益。
一个负载串联到一个运放输出时，由于电路中有电阻和电容，运放的电流增益就会受到影响，因此可以使用串联的反馈电阻和并联电容来控制运放的电流增益，从而提高电路的稳定性和可靠性。
最后，在实际应用中，为了调节运放的电流增益，可以采用调节反馈电阻和调节并联电容的方式调节运放的输出电流增益。
外，为了更好地提高信号传输质量，还可以使用低阻型反馈电阻和低电容量的并联电容，从而改善运放的信号处理能力，输出的信号更加清晰，噪声也会减少，从而更好地提高系统的性能。
总之，运放反馈电阻并联电容在一定程度上改善了运放的工作效率，改善了信号处理能力，提高了系统的性能，稳定性和可靠性，为电路设计师提供了良好的选择。
果运用得当，不仅可以满足用户的要
求，还可以提高系统的性能和可靠性。
运放工作不稳定怎么办
1．没有按集成运放使用说明中推荐的相位校正电路和参数值进行校正说明书中推荐的补偿方法和参数是通过产品设计和大量实验得出的，对大多数应用是有效的，它考虑了温度、电源电压变化等因素引起的频响特性的变化，并保证具有一定的稳定裕度。
2．电源退耦不好当电源退耦不好时，各放大级的信号电流内阻上的电压降将产生互耦作用，若耦合信号与某级输入信号是同相位时，电路将产生寄生振荡。
为此必须重视电源退耦。
退耦时除在电源端加接大电容外，还应并接瓷片小电容，因为大电容如电解电容，它本身的分布电感较大，影响退耦效果。
3．电路连接时的分布电容影响由于电路存在分布电容，有时后级的信号会通过分布电容反馈到前级，当此反馈信号与该放大级原输入信号同相位时，也会形成寄生正反馈，从而使电路自激振荡。
所以连接电路时，尽量减小分布电容是很重要的，尤其应注意使集成运放的“＋”输人端远离它的输出端。
4．集成运放负载电容过大的影响当集成运放负载电容过大时，整个运放电路的开环频响曲线将发生变化，使电路的相位余量减小，甚至引起自激。
若在运放的输出端与外接负载电容之问加接一个小电阻（如数百欧以内），使运放电路与负载电容之间相隔离，则可减轻负载电容的影响。
但有时这种改进的效果是有限的。
为消除自激振荡，就应减小负载电容，或在集成运放输出端外加输出功率更大的、高频响应更好的输出级电路。
5．集成运放同相输入端接地电阻太大当同相端对地接入很大的电阻，它与运放差模输入端的电容形成一个新的极点，尽管输入端的电容不大，但同相端对地外接电阻较大，则新产生的极点可能接近于或低于交接频率，而使闭环电路自激或电路动态特性变差。
解决的简便方法是在同相端对地电阻上并接电容，以形成高频旁路。
6，集成运放输出端与同相端和调零端之阃存在寄生电容在设计印制电路板时，或做电路实验时，曲于引线布置不适当或过长、过近，会带来寄生电容而引起自激。
通常在低频电路中，不易出现自激，而在宽带放大器中，应注意消除寄生电容耦合。
输入电容——共模？差模？
输入电容——共模？差模？
翻译: TI信号链工程师Michael Huang (黄翔)
运放的输入电容参数经常使人困惑或是忽略。
现在让我们明确这些参数怎样才是最好的应用。
运放电路的稳定性受输入电容的影响，它在反向输入端引入了一个相移，即到达反向输入端的反馈支路的延迟。
反馈网络受输入电容影响形成了一个不想要的极点。
引入输入电容来计算反馈网络的阻抗特性是保证运放电路稳定性的重要一步。
但是，哪种电容有影响？差模SPICE电容？共模电容？还是都有？
运放输入电容一般可以在输入阻抗参数一栏找到，差模电容和共模电容都有标明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讨论电容对运放稳定性的影响
今天我们来学习电容对运放稳定性的影响，这是最后一部分内容，之后还有两次总结和回顾就结束了运放提高课的全部内容，感觉还有点意犹未尽。
下面我们先来看一下输出电容对稳定性影响，上节课提到，当运放接成跟随器的形式的时候，其相应的相角裕度将会比较小，稳定性比较差，如果输出端再接一个100pF或50pF的电容将会使运放的稳定性变差，由于运放内部是由三级构成，输入级、放大级和驱动级，这里每一级的输出都会经电阻和电容的并联接地，根据第二十集的内容我们知道，电阻和电容的并联会产生一个极点，所以输入级、放大级和驱动级的电阻和电容都会引入一个极点，其中放大级极点为低频极点，输入级极点为高频极点，驱动级极点介于两者之间，而运放输出端再接一个电容时，就会使得驱动级极点频率降低，从而使得相角提前到达-180度，使得相角裕度变小，从而使得稳定性变差。
而相应的解决办法有两种，一是通过与输出电容并联一个电阻来解决，通过并联电阻使得驱动级极点频率增加，但是这里有一个问题，并联电阻将成为负载要分得一部分电流。
另一种方法，如下图所示，输出经过电阻再经电容接地，这同样会带来问题，会有电流流过该电阻使得电阻将分得一部分电压使得运放输出端和电容电压不同，需要电阻的阻值很小。
至于为什么串联电阻会解决该问题，这要回到我们之前学过的内容，它虽然没有改变该极点，但是它又引入了一个零点，从而会抵消该极点的作用，使得相位在没有到达-180度之前再回到-90度。
接下来再看一下输入级电容对运放稳定性的影响，下图为同相放大器，并在反相输入端经电容接地。
再对反馈环节进行分析，得到其反馈环节为一阶系统，之前提到过，运放可以等效为理想。
