对电力变压器的认识及分析 (2)
课题二 任务1 电力变压器的认识
电机变压器原理与维修一体化教学
3.主要附件
三、电力变压器的铭牌参数
为了使电力变压器安全、经济运行,并保证一定的使用寿命,制造厂按照
1.电力变压器的型号
按照国家标准规定,变压器的型号由汉语拼音字母和阿拉伯数字组成,它表示变压器的结构特点、额定容量(kV·A)和高压侧的电压等级(kV)。
变压器的型号含义如图2-1-6所示。
例如:SL9-800/10为三相铝绕组油浸式电力变压器,设计计序号为9,额定容量为800kV·A,高压绕组电压等级为10kV。
2.相数
电力变压器分单相和三相两种,220kV及以下电压等级的电力变压器都是三相变压器。
3.额定频率(fN)
变压器的额定频率是指所设计的运行频率,我国电网电压的额定频率规定为50Hz(常称“工频”),有些国家规定频率为60Hz。
4.额定电压(U1N、U2N)
额定电压是指变压器线电压的有效值,它应与所连接的输变电线路电压。

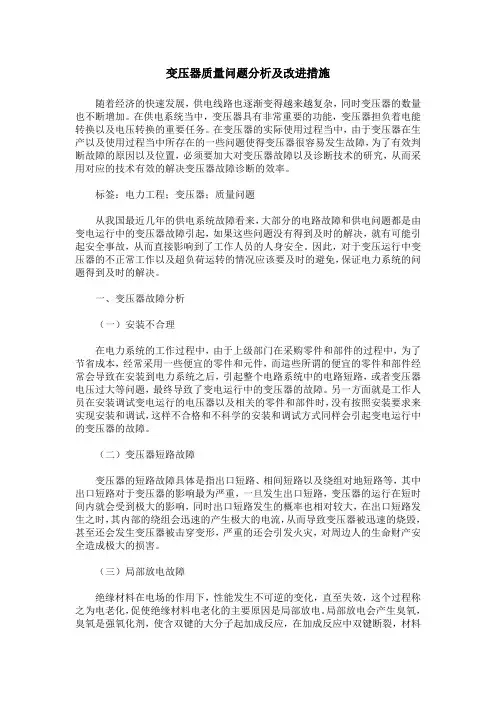

变压器质量问题分析及改进措施
变压器质量问题分析及改进措施随着经济的快速发展，供电线路也逐渐变得越来越复杂，同时变压器的数量也不断增加。
在供电系统当中，变压器具有非常重要的功能，变压器担负着电能转换以及电压转换的重要任务。
在变压器的实际使用过程当中，由于变压器在生产以及使用过程当中所存在的一些问题使得变压器很容易发生故障，为了有效判断故障的原因以及位置，必须要加大对变压器故障以及诊断技术的研究，从而采用对应的技术有效的解决变压器故障诊断的效率。
标签：电力工程；变压器；质量问题从我国最近几年的供电系统故障看来，大部分的电路故障和供电问题都是由变电运行中的变压器故障引起，如果这些问题没有得到及时的解决，就有可能引起安全事故，从而直接影响到了工作人员的人身安全。
因此，对于变压运行中变压器的不正常工作以及超负荷运转的情况应该要及时的避免，保证电力系统的问题得到及时的解决。
一、变压器故障分析（一）安装不合理在电力系统的工作过程中，由于上级部门在采购零件和部件的过程中，为了节省成本，经常采用一些便宜的零件和元件，而這些所谓的便宜的零件和部件经常会导致在安装到电力系统之后，引起整个电路系统中的电路短路，或者变压器电压过大等问题，最终导致了变电运行中的变压器的故障。
另一方面就是工作人员在安装调试变电运行的电压器以及相关的零件和部件时，没有按照安装要求来实现安装和调试，这样不合格和不科学的安装和调试方式同样会引起变电运行中的变压器的故障。
（二）变压器短路故障变压器的短路故障具体是指出口短路、相间短路以及绕组对地短路等，其中出口短路对于变压器的影响最为严重，一旦发生出口短路，变压器的运行在短时间内就会受到极大的影响，同时出口短路发生的概率也相对较大，在出口短路发生之时，其内部的绕组会迅速的产生极大的电流，从而导致变压器被迅速的烧毁，甚至还会发生变压器被击穿变形，严重的还会引发火灾，对周边人的生命财产安全造成极大的损害。
（三）局部放电故障绝缘材料在电场的作用下，性能发生不可逆的变化，直至失效，这个过程称之为电老化，促使绝缘材料电老化的主要原因是局部放电。

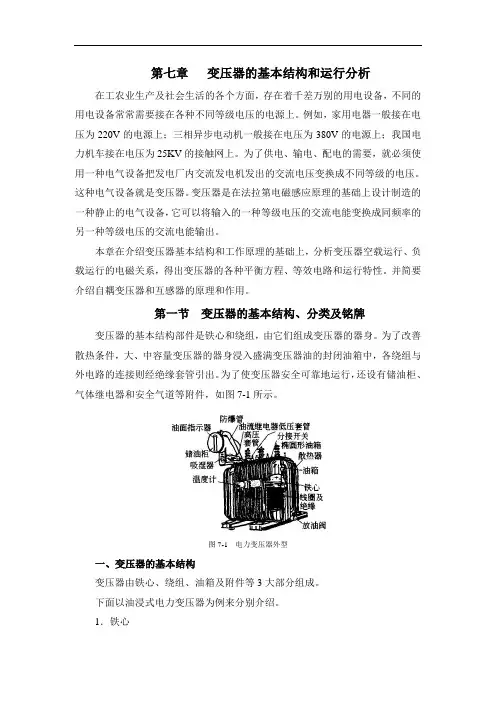

变压器的基本结构和运行分析
第七章变压器的基本结构和运行分析在工农业生产及社会生活的各个方面，存在着千差万别的用电设备，不同的用电设备常常需要接在各种不同等级电压的电源上。
例如，家用电器一般接在电压为220V的电源上；三相异步电动机一般接在电压为380V的电源上；我国电力机车接在电压为25KV的接触网上。
为了供电、输电、配电的需要，就必须使用一种电气设备把发电厂内交流发电机发出的交流电压变换成不同等级的电压。
这种电气设备就是变压器。
变压器是在法拉第电磁感应原理的基础上设计制造的一种静止的电气设备，它可以将输入的一种等级电压的交流电能变换成同频率的另一种等级电压的交流电能输出。
本章在介绍变压器基本结构和工作原理的基础上，分析变压器空载运行、负载运行的电磁关系，得出变压器的各种平衡方程、等效电路和运行特性。
并简要介绍自耦变压器和互感器的原理和作用。
第一节变压器的基本结构、分类及铭牌变压器的基本结构部件是铁心和绕组，由它们组成变压器的器身。
为了改善散热条件，大、中容量变压器的器身浸入盛满变压器油的封闭油箱中，各绕组与外电路的连接则经绝缘套管引出。
为了使变压器安全可靠地运行，还设有储油柜、气体继电器和安全气道等附件，如图7-1所示。
图7-1 电力变压器外型一、变压器的基本结构变压器由铁心、绕组、油箱及附件等3大部分组成。
下面以油浸式电力变压器为例来分别介绍。
1．铁心铁心既作为变压器的磁路；又作为变压器的机械骨架。
为了提高导磁性能、减少交变磁通在铁心中引起的损耗，变压器的铁心都采用厚度为0.35-0.5ｍｍ的电工钢片叠装而成。
电工钢片的两面涂有绝缘层，起绝缘作用。
大容量变压器多采用高磁导率、低损耗的冷轧电工钢片。
电力变压器的铁心一般都采用心式结构，其铁心可分为铁心柱（有绕组的部分）和铁轭（联接两个铁心柱的部分）两部分。
绕组套装在铁心柱上，铁轭使铁心柱之间的磁路闭合，如图7-2所示。
在铁心柱与铁轭组合成整个铁心时，多采用交叠式装配，使各层的接缝不在同一地点，这样能减少励磁电流，但缺点是装配复杂，费工费时。

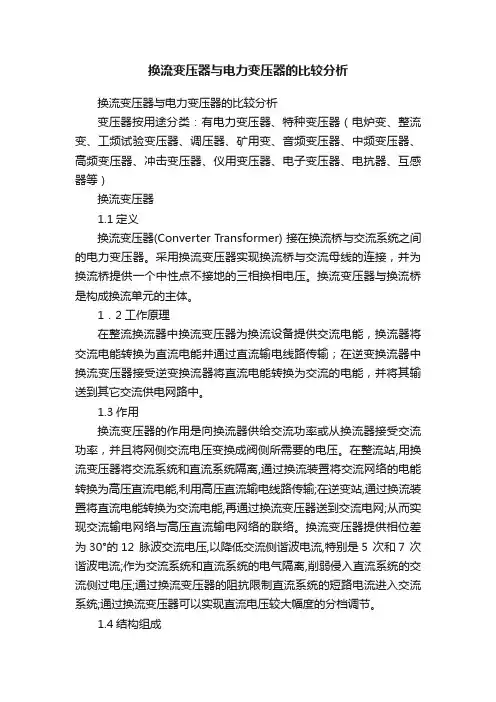

换流变压器与电力变压器的比较分析
换流变压器与电力变压器的比较分析换流变压器与电力变压器的比较分析变压器按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）换流变压器1.1定义换流变压器(Converter Transformer) 接在换流桥与交流系统之间的电力变压器。
采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。
换流变压器与换流桥是构成换流单元的主体。
1．2工作原理在整流换流器中换流变压器为换流设备提供交流电能，换流器将交流电能转换为直流电能并通过直流输电线路传输；在逆变换流器中换流变压器接受逆变换流器将直流电能转换为交流的电能，并将其输送到其它交流供电网路中。
1.3作用换流变压器的作用是向换流器供给交流功率或从换流器接受交流功率，并且将网侧交流电压变换成阀侧所需要的电压。
在整流站,用换流变压器将交流系统和直流系统隔离,通过换流装置将交流网络的电能转换为高压直流电能,利用高压直流输电线路传输;在逆变站,通过换流装置将直流电能转换为交流电能,再通过换流变压器送到交流电网;从而实现交流输电网络与高压直流输电网络的联络。
换流变压器提供相位差为30°的12 脉波交流电压,以降低交流侧谐波电流,特别是5 次和7 次谐波电流;作为交流系统和直流系统的电气隔离,削弱侵入直流系统的交流侧过电压;通过换流变压器的阻抗限制直流系统的短路电流进入交流系统;通过换流变压器可以实现直流电压较大幅度的分档调节。
1.4结构组成绕组:换流变压器线圈包括网侧线圈、阀侧线圈和调压线圈三部分铁芯:换流变压器铁心通常为心式结构器身:考虑合理的线圈布置方式引线:阀侧套管与引线的连接要特殊设计油箱:采用桶式结构绝缘油:ABB用Lans有载分接开其他附件电力变压器2.1定义通过电磁感应将一个系统的交流电压和电流转换为另一个系统的电压和电流的电力设备。

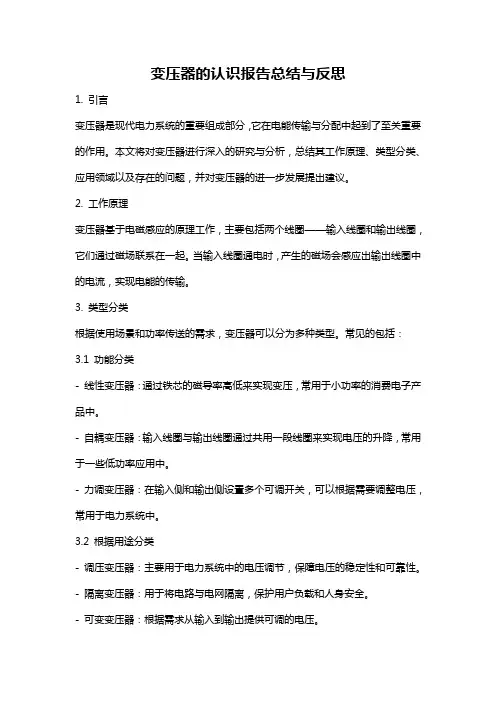

变压器的认识报告总结与反思
变压器的认识报告总结与反思1. 引言变压器是现代电力系统的重要组成部分，它在电能传输与分配中起到了至关重要的作用。
本文将对变压器进行深入的研究与分析，总结其工作原理、类型分类、应用领域以及存在的问题，并对变压器的进一步发展提出建议。
2. 工作原理变压器基于电磁感应的原理工作，主要包括两个线圈——输入线圈和输出线圈，它们通过磁场联系在一起。
当输入线圈通电时，产生的磁场会感应出输出线圈中的电流，实现电能的传输。
3. 类型分类根据使用场景和功率传送的需求，变压器可以分为多种类型。
常见的包括：3.1 功能分类- 线性变压器：通过铁芯的磁导率高低来实现变压，常用于小功率的消费电子产品中。
- 自耦变压器：输入线圈与输出线圈通过共用一段线圈来实现电压的升降，常用于一些低功率应用中。
- 力调变压器：在输入侧和输出侧设置多个可调开关，可以根据需要调整电压，常用于电力系统中。
3.2 根据用途分类- 调压变压器：主要用于电力系统中的电压调节，保障电压的稳定性和可靠性。
- 隔离变压器：用于将电路与电网隔离，保护用户负载和人身安全。
- 可变变压器：根据需求从输入到输出提供可调的电压。
4. 应用领域变压器在各个领域中均有广泛的应用，特别是在电力系统中。
主要应用包括：4.1 电能传输与分配变压器是电能传输与分配系统中的核心设备，通过变压器将发电厂产生的高电压电能进行升降压后，再分配到不同的用户终端，保障了电能的高效利用。
4.2 电子设备与家电变压器也广泛应用于各种电子设备和家电中，比如计算机、手机、电视等。
在这些设备中，变压器主要用于将电网的高电压变换为设备能够接受的低电压，以保护设备电路和延长设备寿命。
4.3 工业领域在工业领域中，大功率的变压器常用于工厂、矿山等场所的电力供应。
工业用变压器具有高适应性和可靠性，能够适应复杂的电力需求。
5. 存在的问题及建议在实践与应用中，变压器也存在一些问题，主要包括：5.1 能效问题部分变压器存在能量损耗比较高的问题，对环境造成了一定程度的浪费。
工厂供配电技术第6章电力变压器
室外变压器不超过30%，对室内变压器不超过20% 。允许
变压器正常过负荷倍数及允许过负荷的持续时间参照表 3.1。
3.事故过负荷能力
当变压器在事故状态下（如两台并列运 行的变压器在一台被切除时)，为保证重要 负荷的继续供电，可允许短时间内较大幅 度的过负荷运行。这种过负荷运行即事故 过负荷。 变压器的事故过负荷能力是以牺牲变压 器的寿命为代价的。
2.变压器的常见故障分析 变压器故障
磁路故障
磁路故障一般指铁心、轭铁及夹件间发生的故障。常
见的有硅钢片短路、穿心螺栓及铁轭夹紧件与铁心之间
的绝缘损坏以及铁心接地不良引起的放电等。
电路故障
电路故障主要指绕组和引线故障等，常见的有线圈的
绝缘老化、受潮，切换器接触不良，材料质量及制造工 艺不良，过电压冲击及二次系统短路引起的故障等。
油色变黑、 油面过低 气体继电 器动作
分接开关 触头灼伤
测量直流电阻，吊出器身检查处理
第6章 电力变压器
6. 1常用电力变压器的类型 电力变压器是供配电系统中实现电能输送、 电压变换，满足不同电压等级负荷要求的核 心器件，使用最多的是三相油浸式电力变压
器和环氧树脂浇注式干式变压器。电力变压
器的绕组导体材质有铜绕组和铝绕组。
种类
电力变压器按调压方式分，有无载调压和有载调 压两大类，工厂变电所中大多采用无载调压方式的变压 器。 变压器按绕组绝缘方式及冷却方式分，有油浸式、 干式和充气式等。工厂变电所中大多采用油浸自冷式变 压器。 变压器按用途分为普通式、全封闭式、防雷式。 工厂变电所中大多采用普通式变压器。
1．吊出铁心，修理或调换线圈 2．减小负载或排除短路故障后修理绕组 3．修理铁心，修复绕组绝缘 4．用绝缘电阻表测试并排除故障
电力变压器常见内部故障原因分析及处理措施
电力变压器常见内部故障原因分析及处理措施摘要：电力用户对电力需求的大大提高，在一定程度上推动了电力行业的发展，所以电力企业要认真分析电力用户的实际需要，通过变革科学技术和手段，完善电力设备和装置，更好地为人们提供正常的电力运行系统，可以促进电力系统的正常运行。
电力变压器在具体运行的时候，会出现许多故障问题，工作人员要充分地分析并把握故障原因，结合相关数据，编制可行的解决方案，综合电力变压器的多方面内容，增强设备的使用效果，准确锁定故障问题，提出具体的检修措施，进而排除故障问题。
关键词：电力变压器；故障分析；处理引言电力变压器在运行过程中，由于外部环境、设备自身以及其他多种因素的影响，导致设备故障的发生频率相对比较高，为了更好的保证电力变压器安全、稳定、高效的运行，必须要准确分析内部故障原因进行具体问题具体分析，结合设备问题原因，快速采取有效措施予以优化处理，同时对于每一次的处理结果也不能有所松懈，要加强记录，积极总结已有的故障解决经验，做好故障排查工作，将相关问题扼杀于摇篮之中，使得变压器能够长期、可靠、稳定、高效的运行。
1变压器概述现代化社会发展趋势下我国电力设备与电气稳定性成为社会广泛关注的一大热点，电气设备稳定运行中电力系统对电子设备检修成本、可靠性及其稳定性提出更高要求，据此在这一背景下电力变压器涉及到的检修工作成为电力维护人员主要管理的重要组成部分。
本文主要以变压器检修维护中常见故障分析与处理措施为讨论方向，参考前人结论的基础上，深度探析了相关处理措施，旨在为我国电力系统稳定运行发展与电力变压器检修效率提升做出贡献。
2电力变压器故障的主要原因2.1线路过热故障电力变压器在使用的过程中存在的其中一个故障问题，就是线路过热的情况。
这是因为电力变压器在使用的时候，电流出现异常情况，导致线路过热，并出现故障问题。
电路回路的时候，因为电阻的不断增加，从而引发线路过热现象，一旦电路散热不及时，就会使整个线路的温度急速上升。
