电工考证常见易错的知识点大全
山东高压电工作业取证常见易错题
判断题：1、绝缘电阻是电气设备最基本的性能指标。
（v）2、 RN2-10型熔断器是电压互感器专用保护熔断器。
（V）3、正常情况下，当系统电压偏低时也可以投入高压电容器。
（V）4、频率自动调节装置可以提高电力系统供电可靠性。
（X）5、在防雷装置中用于接受雷云放电的金属导体称为消雷器。
（X）6、单台三相高压电容器在外壳内部接成三角形（V）7、变压器室须是耐火建筑，油浸变压器室耐火等级应为二级（X）8、利用气体和油吹动电弧熄灭的方式有纵吹和横吹，纵吹是使电弧拉长切断熄灭。
（X）9、高压电网：35、110KV及以上；中压电网：20、10、6、3Kv；低压电网：220、400V。
（V）10、摇表L端为负极，E端为正极（V）11、移动电气设备电源线单相用三芯，三相用四芯。
（V）12、对差动保护来说变压器两侧的差动电流互感器均应接成星型（X）13、避雷线的作用原理与避雷针相同，只是保护范围较大（X）14、电网谐波的产生主要在于电力系统中存在的各种线性元件。
（X）15、临时遮拦设置在可能发生人体接近带电的巡视通道和检修设备周围（X）16、雷电过电压持续时间约为几十毫秒，具有脉冲的特征，故常称为雷电冲击波（X）17、电压互感器额定容量是指功率因数0.9时二次绕组允许接入的最大视在功率。
（X）18、钳形电流表用电流互感器原理制造的，只能测交流（X）19、电流损失是配电线路选择导线截面积的首要条件（X）20、为确保安全户外变电装置围墙高度一般不低于3M（X）21、感抗XL与线圈电感L和频率f成反比（X）22、隔离开关操作手柄离墙距离应大于0.3~0.4米（V）23、电力电缆有线芯、绝缘层、保护层和接地层组成（X）24、避雷针在地面保护半径是1.5倍避雷针高度（V）25、一般电力系统运行电压在正常情况下不允许超过额定电压（X）26、一般35~110KV架空线电压越高保护角越大，山区宜采用较小保护角（X）27、电业安全工作规程中规定工人下基坑、井坑应敷设定有防滑条的踏板，如坑道窄狭‘可使用靠梯，但梯阶的距离不大于60厘米，坑内应设置便于施工人员疏散的爬梯，工人上下基坑不准攀登水平支撑和撑杆（X）28、干式变压器铁芯与油浸式变压器基本相同，容量较小者，铁芯中有通风气道（X）29、屋顶上单只避雷器的保护范围可按45°保护角确定。

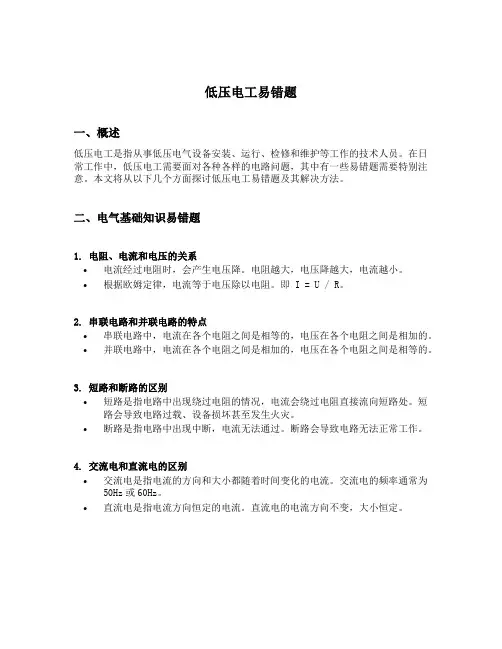

低压电工易错题
低压电工易错题一、概述低压电工是指从事低压电气设备安装、运行、检修和维护等工作的技术人员。
在日常工作中，低压电工需要面对各种各样的电路问题，其中有一些易错题需要特别注意。
本文将从以下几个方面探讨低压电工易错题及其解决方法。
二、电气基础知识易错题1. 电阻、电流和电压的关系•电流经过电阻时，会产生电压降。
电阻越大，电压降越大，电流越小。
•根据欧姆定律，电流等于电压除以电阻。
即 I = U / R。
2. 串联电路和并联电路的特点•串联电路中，电流在各个电阻之间是相等的，电压在各个电阻之间是相加的。
•并联电路中，电流在各个电阻之间是相加的，电压在各个电阻之间是相等的。
3. 短路和断路的区别•短路是指电路中出现绕过电阻的情况，电流会绕过电阻直接流向短路处。
短路会导致电路过载、设备损坏甚至发生火灾。
•断路是指电路中出现中断，电流无法通过。
断路会导致电路无法正常工作。
4. 交流电和直流电的区别•交流电是指电流的方向和大小都随着时间变化的电流。
交流电的频率通常为50Hz或60Hz。
•直流电是指电流方向恒定的电流。
直流电的电流方向不变，大小恒定。
三、电路故障排除易错题1. 线路故障排除步骤1.检查电源是否正常供电。
2.检查线路是否接触良好，是否出现断路或短路情况。
3.使用万用表测量电压和电阻，确定故障点所在。
4.根据测量结果，修复或更换故障元件。
2. 熔断器跳闸的原因分析•过载：电路负载超过了熔断器的额定电流容量。
•短路：电路中出现直接连接两个电极的情况。
3. 开关漏电的处理方法•检查漏电保护器是否正常工作。
•检查接地线是否接触良好。
•排查电器设备是否有漏电现象。
•修复或更换故障元件。
4.电气设备过热的解决方法•检查设备通风情况，确保散热良好。
•检查电气设备是否超负荷工作。
•检查电气设备是否存在电路短路或接触不良等故障。
四、安全操作易错题1. 安全用电的要点•使用符合标准的电气设备和元件。
•定期检查设备及线路，并进行必要的维护和修复。
低压电工考试题易错题
低压电工考试题易错题一、低压电器分为两大类：(一)低压配电电器：包括刀开关、转换开关、熔断器和断路器。
主要用于低压配电系统中，要求在系统发生故障的情况下动作准确、工作可靠。
1、刀开关（闸刀）相关：刀开关单独使用时可以用于控制大容量线路。
（错）（1）刀开关与低压断路器串联安装的线路，应当由低压断路器接通、断开负载。
（对）（2）低压刀开关的主要作用是检修时实现电气设备与电源的隔离。
（对）（3）组合开关、铁壳开关都属于(刀开关)。
胶盖刀开关只能用来控制（5.5）kW以下的三相电动机。
2、熔断器:实际中，熔断器一般起（短路保护）作用。
（1）熔断器的临界电流约为其额定电流的(1.3-1.5)倍。
（2）熔断器一定要与被保护电路并联。
（错，应该是串联）（3）安装熔丝时，应逆时针方向弯转熔丝压在垫圈下。
（错误，是顺时针）（4）当负载电流达到熔断器熔体的额定电流时，熔体将立即熔断，从而起到过载保护的作用。
（错误，不能立即，所以不能起到过载保护作用）3、断路器相关：低压断路器的失压脱扣器的动作电压一般为(40-75%)的额定电压。
（1）低压断路器的最大分断电流(远大于)其额定电流；低压断路器的极限通断能力应（小于）电路最大短路电流。
低压断路器能对电路实施控制与保护。
（对）低压断路器集控制和（多种保护）功能于一体。
（2）低压断路器热脱扣器的整定电流应（等于）所控制负载的额定电流。
（3）低压断路器的瞬时动作过电流脱扣器动作电流的调整范围多为额定电流的(4-10)倍。
（4）低压断路器的分励脱扣器的作用是失压保护。
（错误）（5）实际中，熔断器一般起（短路保护）作用。
（6）对于电力电容器组，熔体额定电流应选为电容器额定电流的(1.3-1.8 )倍。
（二）低压控制电器：控制电器主要用来接通和断开电路。
包括接触器、控制继电器、启动器、控制器、主令电器和电磁铁等,主要用于电气传动系统中。
要求寿命长、体积小、质量轻、工作可靠。
1、交流接触器（头）广泛用作电力的开断和控制电路，利用主接点来开闭电路，用辅助接点来执行控制指令。
低压电工证常考题易错题汇总(1)
111.截面积较小的单股导线平接时可用绞接法。对
112．绝缘棒在闭合或拉开高压隔离开关和跌落式熔断器装拆携带式接地线以及进行辅助测量和试 验使用。对
113.绝缘材料就是指绝对不导电的材料。错
111.额定电压为 380V 的熔断器可用在 220V 的线路中。对 112.二氧化碳灭火器带电灭火只适用于 600V 以下的线路如果是 10KV 或者 35KV 线路如要带电灭火 只能选择干粉灭火器。对 113.二极管只要工作在反向击穿区,一定会被击穿。错 114.分断电流能力是各类刀开关的主要技术参数之一。对 115.复合按钮的电工符号是。对 116.符号“A"表示交流电源。错 117.防雷装置的引下线应满足足够的机械强度、耐腐蚀和热稳定的要求,如用钢绞线,其截面不得小 于 35mm2。错 118.防雷装置应沿建筑物的外墙敷设,并经最短途径接地,如有特殊要求可以暗设。对

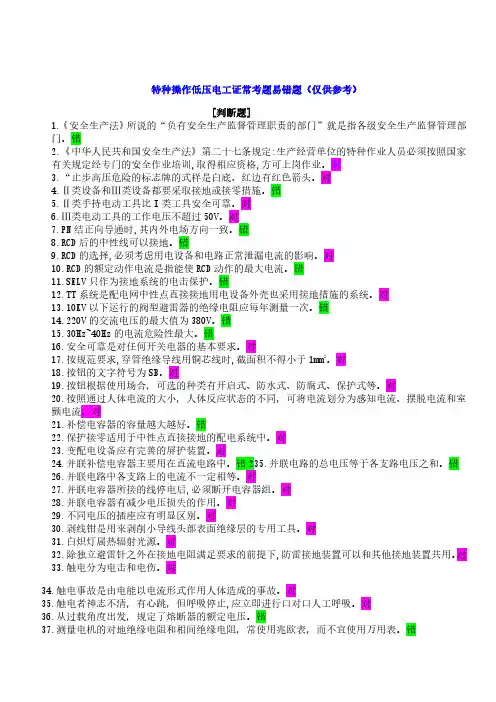

特种操作低压电工证常考题易错题（仅供参考）
[判断题] 1.《安全生产法》所说的“负有安全生产监督管理职责的部门”就是指各级安全生产监督管理部 门。错 2.《中华人民共和国安全生产法》第二十七条规定:生产经营单位的特种作业人员必须按照国家 有关规定经专门的安全作业培训,取得相应资格,方可上岗作业。对 3.“止步高压危险的标志牌的式样是白底、红边有红色箭头。对 4.Ⅱ类设备和Ⅲ类设备都要采取接地或接零措施。错 5.Ⅱ类手持电动工具比 I 类工具安全可靠。对 6.Ⅲ类电动工具的工作电压不超过 50V。对 7.PN 结正向导通时,其内外电场方向一致。错 8.RCD 后的中性线可以接地。错 9.RCD 的选择,必须考虑用电设备和电路正常泄漏电流的影响。对 10.RCD 的额定动作电流是指能使 RCD 动作的最大电流。错 11.SELV 只作为接地系统的电击保护。错 12.TT 系统是配电网中性点直接接地用电设备外壳也采用接地措施的系统。对 13.10KV 以下运行的阀型避雷器的绝缘电阻应每年测量一次。错 14.220V 的交流电压的最大值为 380V。错 15.30Hz~40Hz 的电流危险性最大。错 16.安全可靠是对任何开关电器的基本要求。对 17.按规范要求,穿管绝缘导线用铜芯线时,截面积不得小于 1mm2。对 18.按钮的文字符号为 SB。对 19.按钮根据使用场合，可选的种类有开启式、防水式、防腐式、保护式等。对 20.按照通过人体电流的大小，人体反应状态的不同，可将电流划分为感知电流、摆脱电流和室 颤电流。对 21.补偿电容器的容量越大越好。错 22.保护接零适用于中性点直接接地的配电系统中。对 23.变配电设备应有完善的屏护装置。对 24.并联补偿电容器主要用在直流电路中。错 235.并联电路的总电压等于各支路电压之和。错 26.并联电路中各支路上的电流不一定相等。对 27.并联电容器所接的线停电后,必须断开电容器组。对 28.并联电容器有减少电压损失的作用。对 29.不同电压的插座应有明显区别。对 30.剥线钳是用来剥削小导线头部表面绝缘层的专用工具。对 31.白炽灯属热辐射光源。对 32.除独立避雷针之外在接地电阻满足要求的前提下,防雷接地装置可以和其他接地装置共用。对 33.触电分为电击和电伤。对
低压电工证考试(易错题带答案)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.变压器的空载损耗与什么有关( )。
A.同负载的大小有关B.同负载的性质有关C.同电压的高低有关D.同频率和磁通密度幅值有关答案:D2. 直流电动机——直流电动机自动调速系统在基速以上调节直流电动机励磁电路电阻的实质是( )。
A.改变电枢电压B.改变励磁磁通C.改变电路电阻D.限制起动电流答案:B3. 对称的星型接法中U线( )U相，I线等于I相。
A.等于；B.等于；C.小于；D.大于；答案:B4. SF6断路器的特点之一是( )。
A.开断电流大B.断口耐压低C.开断电流小答案:A5. 晶体管无触点开关的应用范围比普通位置开关更( )。
A.窄B.广C.极小D.接近答案:B6. 绝缘垫采用厚度为( )以上橡胶制成。
A.4mmB.3mmC.5mmD.15mm答案:C7. 易燃物品露天仓库四周内应有不小于( )的平坦空地作为消防通道。
A.2mB.4mC.6mD.8m答案:C8. 装设避雷针.避雷线.避雷网.避雷带都是防护( )的主要措施。
A.雷电波侵入B.二次放电C.直击雷答案:C9. 在磁场内部和外部，磁力线( )A.都是S极指向N极B.都是N极指向S极C.分别是内部S极指向N极，外部N极指向S极D.分别是内部N极指向S极，外部S极指向N极答案:C10. 绝缘安全用具分为( )。
A.一般防护安全用具和接地设备B.根本安全用具和辅佐安全用具C.辅佐安全用具和接地设备答案:B11. 三相对称负载三角形连接时，线电压最大值是相电压有效值的( )A.1；B.√3；C.√2；D.1/√3。
答案:C12. 为了保证电能表的准确度，其安装倾斜度的标准是( )。
A.小于5°B.小于15°C.小于30°D.严格垂直安装答案:D13. 线路验电应逐相进行。
电工考试题易错题及答案
电工考试题易错题及答案1. 题目：电流是指电荷在单位时间内通过导体横截面的数量，其单位为Ampere。
电流的方向是由正电荷流向负电荷流动方向决定的。
答案：正确。
电流的方向是由正电荷流向负电荷流动方向决定的。
2. 题目：在直流电路中，电阻和电源的正负极性可以随意连接，对电路的运行没有影响。
答案：错误。
在直流电路中，电阻和电源的正负极性连接错误会导致电路无法正常工作。
3. 题目：电源的电压是指电源提供给电路的能量大小，其单位为伏特。
答案：正确。
电源的电压是指电源提供给电路的能量大小，其单位为伏特。
4. 题目：串联电阻的总阻值等于各个电阻的和。
例如，电阻R1、R2、R3串联，总阻值Rt = R1 + R2 + R3。
答案：正确。
串联电阻的总阻值等于各个电阻的和。
5. 题目：并联电阻的总阻值等于各个电阻的倒数之和的倒数。
例如，电阻R1、R2、R3并联，总阻值Rt = (1/R1 + 1/R2 + 1/R3)^-1。
答案：正确。
并联电阻的总阻值等于各个电阻的倒数之和的倒数。
6. 题目：直流电路中，欧姆定律可以用来计算电阻、电流和电压之间的关系。
公式为V = I * R，其中V表示电压，I表示电流，R表示电阻。
答案：正确。
欧姆定律可以用来计算电阻、电流和电压之间的关系。
7. 题目：交流电路中，电流和电压的频率是相同的。
答案：正确。
交流电路中，电流和电压的频率是相同的。
8. 题目：电容器存储电荷的能力称为电容，其单位为法拉。
答案：正确。
电容器存储电荷的能力称为电容，其单位为法拉。
9. 题目：欧姆定律不适用于非线性电路，只适用于线性电路。
答案：正确。
欧姆定律不适用于非线性电路，只适用于线性电路。
10. 题目：电感是指导体中由变化的电流产生的磁场的作用。
答案：错误。
电感是指导体中由变化的磁场产生的电流的作用。
总结：本文主要介绍了电工考试中易错题及答案。
包括电流方向的确定、直流电路中电阻和电源的连接、电源的电压单位、串联电阻和并联电阻的计算方法、欧姆定律的应用、交流电路中的电流和电压频率、电容的单位和欧姆定律的适用范围等知识点。
电工基础知识题库(易错题带答案)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.供配电系统中的变电站都是( )。
A.升压变电站B.降压变电站C.联络变电站D.中间变电站答案:B2. ( )，只有在发生短路事故时或者在负荷电流较大时，变流器中才会有足够的二次电流作为继电保护跳闸之用。
A.交流电压供给操作电源B.变流器供给操作电源C.直流操作电源D.照明电源答案:B3. 临时接地线应当采用( )。
A.多股铜绞线B.钢芯铝绞线C.橡皮绝缘铜线D.带透明护套的多股软裸铜线答案:D4. 从PLC的机外电路来说，使用PC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数()，故障也就大大降低。
A.百分之一B.千分之一C.万分之一答案:B5. 将变压器的一次侧绕组接交流电源，二次侧绕组与负载连接，这种运行方式称为( )运行。
A.空载B.过载C.负载D.满载答案:C6. 顺磁性物质的相对磁导率μr的大小为( )。
A.μr＜1B.μr＞1C.μr＝1D.μr≤1答案:B7. 实际电压源与实际电流源的等效互换，对内电路而言是( )。
A.可以等效C.当电路为线性时等效D.当电路为非线性时等效答案:B8. 断路器的选用,应先确定断路器的( )，然后才进行具体的参数的确定。
A.类型B.额定电流C.额定电压答案:A9. 电力系统公共连接点正常不平衡允许值为( )，短时不超过4%。
A. 1.0%B. 2.0%C. 3.0%D. 4.0%答案:B10. 一单相桥式整流电容滤波电路，该电路输出电压为36V,则该电路电源变压器的副边电压为( )伏。
A.20B.10C.36D.30答案:D11. 紧急事端处理时可不需填写( ),但应过后将有关事项记入值勤日志,并及时报告。
A.第一种作业票B.第二种作业票C.倒闸操作票答案:C12. 若电路中某元件两端电压u=100sin(100nt+50°)V,电流1=10sin(100nt+140°)A,则该元件是( ).A.电阻B.电感C.电容D.阻容答案:C13. 关于电压表的使用，下列叙述正确的是( )。
高压电工易错题集（一）
高压电工易错题集（一）很多电工老师傅干起活来风生水起，作起业来信手拈来。
但是一到资格考试就头疼了。
在国家监管越来越严格的今天，敢请无证电工的企业越来越少，所以大家还是要积极准备啊。
小电工整理高压电工考试中的一些易错试题，并辅以原理，让大家能够带着理解去背，脱离背了又忘的尴尬时刻。
1、事故情况下，在全站无电后，必须将（ C ）支路断路器先断开。
A、各出线B、电压互感器C、电容器解释：事故情况下，相关人员应立即到场，展开抢险工作。
由于电容器为储能元件，会对抢修人员造成人身伤害，必须优先断开。
2、下图是常用的(B)。
A、安装接线图 B 、展开式原理图 C 、归总式原理图安装接线图：是用来表示电气元件的实际安装位置和接线方式的电路图，他不能明显表示电气的动作原理，是现场安装和检修工作不可缺少的图纸。
安装接线图由屏面布置图、屏背面接线、端子排等组成。
展开式原理图：简称展开图，是原理图的一种实用形式。
展开图是按照各个回路的动作原理用展开法绘制的。
在展开图中，各种不同作用的回路（如交流电流、交流电压和直流回路）是相互分开的，同一元件的线圈和触点也是分开的。
为了避免混淆和便于查找，同一电器的各部分标上相同的文字符号。
任何一个回路都是由按钮、触点、线圈等部件，自左至右，由上而下排列起来。
对于复杂的展开图，在展开图的右侧还标注文字说明回路的作用，可进一步帮助理解回路的动作过程。
由于展开图条理清晰，能一条回路一条回路的分析和检查，因此在实际工作中用得最多。
归总式原理图：各元件在图中用整体形式表示，所有仪表、继电器和其他电器元件都以整体形式表示，相互联系的电流回路、电压回路和直流回路都综合在一起，所以看起来比较直观，读图者对整个控制装置的构成容易形成一个清晰的整体概念。
但归总式原理图对控制较为复杂的设备，由于电气元件较多，接线相互交叉显得十分零乱，因此施工图中很少采用通常用于介绍继电保护和自动装置的工作原理及构成这套装置所需的设备等场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工考证常见易错的知识点大全1、低压电器是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器自动控制系统中用于发送控制指令的电器。
3、熔断器是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器一种触头延时接通或断开的控制电器。
5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图。
6、联锁“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星型接法三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角型接法三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路主电路是从电源到电动机或线路末端的电路，是强电流通过的电路。
14、辅助电路辅助电路是小电流通过电路。
15、速度继电器以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)。
17、热继电器是利用电流的热效应原理来工作的保护电器。
18、交流继电器吸引线圈电流为交流的继电器。
19、全压起动在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、电压电路两端的电位差。
21、触头触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象。
24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器。
25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
26、点动电路按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转;松开按钮，线圈断电释放，主触头断开，电动机断电停转。
27、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成。
28、变极调速异步电动机调速中，改变定子极对数的调速方法。
29、电器元件位置图电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图。
30、电器元件接线图电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的。
31、变频调速异步电动机调速中，改变电源频率的调速方法。
32、三相异步电机能耗制动的原理能耗制动是在电动机停止切除定子绕组三相电源的同时，定子绕组接通直流电源，产生静止磁场，利用转子感应电流与静止磁场的相互作用，产生一个制动转矩进行制动。
33、三相异步电机反接制动的工作原理反接制动是在电动机停止时，改变定子绕组三相电源的相序，使定子绕组旋转磁场反向，转子受到与旋转方向相反的制动转矩作用而迅速停车。
34、短路保护和过载保护有什么区别? 短路时电路会产生很大的短路电流和电动力而使电气设备损坏。
需要迅速切断电源。
常用的短路保护元件有熔断器和自动开关。
电机允许短时过载，但长期过载运行会导致其绕组温升超过允许值，也要断电保护电机。
常用的过载保护元件是热继电器。
35、电机起动时电流很大，为什么热继电器不会动作? 由于热继电器的热元件有热惯性，不会变形很快，电机起动时电流很大，而起动时间很短，大电流还不足以让热元件变形引起触点动作。
36、在什么条件下可用中间继电器代替交流接触器? 触点数量相同、线圈额定电压相同、小电流控制时可以替换。
37、常用继电器按动作原理分那几种? 电磁式、磁电式、感应式、电动式、光电式、压电式，时间与温度(热)继电器等。
38、在电动机的主回路中，既然装有熔断器，为什么还要装热继电器?他们有什么区别? 熔断器只能用作短路保护，不能用作过载保护;而热继电器只能用作过载保护，不能用作短路保护。
所以主回路中装设两者是必需的。
39、热继电器的作用热继电器是利用电流的热效应原理来工作的电器，主要用于电动机的过载保护、断相保护及其他电气设备发热状态的控制。
40、额定工作制有那几种? 额定工作制：8小时工作制、长期工作制、短时工作制、断续周期工作制。
41、三相交流电动机反接制动和能耗制动分别适用于什么情况? 反接制动适用于不经常起制动的10KW以下的小容量电动机。
能耗制动适用于要求制动平稳、准确和起动频繁的容量较大的电动机。
42、常用的主令开关有哪些? 控制按钮、行程开关、接近开关、万能转换开关、主令控制器及其他主令电器(如脚踏开关、倒顺开关、紧急开关、钮子开关、指示灯)等。
43、电气控制分析的依据是什么? 依据设备说明书、电气控制原理图、电气设备的总接线图、电器元件布置图与接线图。
44、继电器按输入信号的性质和工作原理分别分为哪些种类? 按输入信号的性质分：电压、电流、时间、温度、速度、压力等。
按工作原理分：电磁式、感应式、电动式、热、电子式等。
45、中间继电器和接触器有何区别?在什么条件下可用中间继电器代替接触器? 接触器的主触点容量大，主要用于主回路;中间继电器触点数量多，主要用于控制回路。
在电路电流较小时(小于5A)，可用中间继电器代替接触器。
46、绘制电气原理图的基本规则有哪些? (1)电气原理图一般分主电路和辅助电路两部分画出。
(2)各电器元件应采用国家标准统一的图形符号和文字符号。
(3)各电器元件的导电部件的位置应根据便于阅读和分析的原则来安排，同一电器元件的不同部分可以不画在一起。
(4)所有电器元件的触点都按没有通电或没有外力作用时的开闭状态画出。
(5)有直接电连接的交叉导线的连接点要用黑圆点表示。
(6)各电器元件一般应按动作的顺序从上到下，从左到右依次排列，可水平或竖直布置。
47、三相交流电动机反接制动和能耗制动各有何特点? 电源反接制动时，转子与定子旋转磁场的相对转速接近两倍的电动机同步转速，所以此时转子绕组中流过的反接制动电流相当于电动机全压起动时起动电流的两倍。
因此反接制动转矩大，制动迅速。
在能耗制动中，按对接入直流电的控制方式不同，有时间原则控制和速度原则控制两种。
两种方式都需加入直流电源和变压器，制动缓慢。
48、电动机“正—反—停”控制线路中，复合按钮已经起到了互锁作用，为什么还要用接触器的常闭触点进行联锁? 因为当接触器主触点被强烈的电弧“烧焊”在一起或者接触器机构失灵使衔铁卡死在吸合状态时，如果另一只接触器动作，就会造成电源短路。
接触器常闭触点互相联锁时，能够避免这种情况下短路事故的发生。
49、什么是自锁控制?为什么说接触器自锁控制线路具有欠压和失压保护? 自锁电路是利用输出信号本身联锁来保持输出的动作。
当电源电压过低时，接触器线圈断电，自锁触点返回使线圈回路断开，电压再次升高时，线圈不能通电，即形成了欠压和失压保护。
50、电气原理图设计方法有哪几种?简单的机床控制系统常用哪一种?写出设计的步骤。
有经验设计和逻辑设计两种。
常用的是经验设计。
设计步骤是：主电路→控制电路→辅助电路→联锁与保护→总体检查→反复修改与完善。
51、速度继电器的触头动作时的速度范围是多少? 一般速度继电器触头的动作转速为140r/min左右，触头的复位转速为100r/min。
52、按动作原理时间继电器分那几种? 时间继电器有电磁式、空气阻尼式、电动机式与电子式等。
53、低压电器按用途分那几类?1)控制电器2)配电电器3)执行电器4)可通信低压电器5)终端电器54、时间继电器的选用原则选用时可从延时长短、延时精度、控制电路电压等级和电流种类、延时方式和触头形式与数量几方面考虑来选择。
55、电动机单向反接制动控制线路原理按下SB2，KM1吸合并自保，电机运行，速度达到140转/分以上时，KS触点闭合。
按下SB1，KM1断电，KM2吸合，进行反接制动，速度达到100转/分以下时，KS触点断开，制动结束，电机慢慢停止转动。
56、点动控制电路的工作原理按下SB，KM线圈得电，KM触点闭合，电机转动;松开SB， KM线圈失电，KM触点断开，电机停转。
57、起动、自保控制电路的工作原理按下SB2，KM1线圈得电，KM吸合，主触电接通电机电源，电机运行;同时辅助触点闭合，接通控制回路，并保持。
松开SB2，由于辅助触点已经闭合了控制回路，靠辅助触点继续接通控制回路，电机继续运行。
按下SB1，KM1断电，辅助触点断开，主触点断开电机电源，电机慢慢停止转动。
58、多点控制电路的工作原理按下SB2、SB4、SB6中的任何一个按钮，KM线圈就得电，KM就吸合并自保，电机运行;按下SB1、SB3、SB5中的任何一个按钮，KM线圈就失电，KM就断开，电机就慢慢停转。
59、速度继电器逆时针工作时触点动作的工作原理其转子的轴与被控电动机的轴相连接，定子空套在转子外围。
当电动机运行时，速度继电器的转子随电动机轴转动，永久磁铁形成旋转磁场，定子中的笼型导条切割磁场而产生感应电动势，形成感应电流、其在磁场作用下产生电磁转矩，使定子随转子旋转方向转动，但由于有返回杠杆挡住，故定子只能随转子转动方向转动一定角度，当定子偏转到一定角度时，在杠杆7的作用下使常闭触头打开，常开触头闭合。
60、正、停、反转电路的工作原理当正转起动时，按下正转起动按钮SB2，KM1线圈通电吸合并自锁，电动机正向起动并旋转;当反转起动时，按下反转起动按钮SB3，KM2线圈通电吸合并自锁，电动机便反向起动并旋转。
在控制电路中将KM1、KM2正反转接触器的常闭辅助触头串接在对方线圈的电路中，形成相互制约的控制，若在按下正转起动按钮SB2，电动机已进入正转运行后，要使电动机转向改变，必须先按下停止按钮SBl，而后再按反向起动按钮。
第 11 页共 11 页。
