H3C安全产品方案
H3C数据中心安全解决方案
28
典型案例：江苏广电数据中心
方案部署： Internet
通过在F5000-A10高端防火墙上部署7块SecBlade
FW插卡，实现网络安全防护和流量控制 实施效果：
F5000-A10
通过部署高端FW，实现了非法访问控制、DDoS
等网络层攻击的防护，满足了大流量情况下的安全
保障
方案亮点：
绿色 资源 P2P 缓存 内容 平台 认证 DNS
高性能：单台设备提供高达70Gbps吞吐量及2100
安全事件统一收集 业务状态统一收集 设备状态统一收集
设备管理，统一配置下发 自动识别策略调整与服务器扩容
防火墙
路由器
HIDS 个人防火墙
IPS
交换机
AV 应用服务器 漏洞扫描
客户端
27
目录
数据中心安全的需求与挑战 H3C数据中心安全解决方案
H3C数据中心安全成功案例
网流分析
分区内流量统计分析 WEB APP DB
11
数据中心外联网区安全设计
核心层
双层防火墙
外层：外网访问控制 内层：分区间访问控制
汇聚层
网流分析
入侵防护
病毒、漏洞、木马等应用层 攻击综合防护
FW DMZ区
VPN网关 服务区
FW DMZ区
VPN网关 服务区
FW DMZ区
VPN网关 服务区
防拒绝服务攻击
异常流量清洗
IPS
IPS
IPS
网流分析
FW 外联区
流量清洗
FW 外联区 外联区
FW
分区内流量统计分析
流量清洗
VPN安全接入
AFC AFC
新华三信息安全产品及解决方案
云安全需求分布图（Forrester Research） 云安全需求分布 目前所有的云平台类型第
一关注就是合规，第二是
安全可视化，第三就是防
护级别一致，不低于本地
局域网的防护能力
专有云 公有云 私有云
公有云额外关注敏感数据 的分布，租户的有效隔离 还有云资源的有效利用
时间 可压缩的攻击时间
时间
物理安全 威胁分析
攻击预测
基于情报 发现攻击
监视和控制
驻点清除 事件告警
基于防御 组件识别
攻击
风险分析
系统反应
系统反馈
系统恢复
威胁评估
17
系统特点二：AI场景分析，准确定位攻击威胁
数据源
安全风险 评估
安全趋势 预测
安全数据流
基于AI的态势 分析计算场景
未知威胁 检测
异常流量 /行为检
到2020年，将会有
208亿 互联的裝置
对于大型跨国公司的GDPR
罚款可达数十亿
到2022年，将会有
180万网络安全职位
空缺
黑客组H3C安全态势感知系统为“数字经济”保驾护航
• 安全事件应急指挥 • 安全威胁态势展现 • 安全风险预警通报
• 政府网站安全监测 • 安全合规得分排名 • 威胁情报共享
15年投入
800+
人的研发、攻防及服务咨询 专业团队储备
66
打造国内最强安全产品线
安
全
管
理
安全管理中心
安全态势感知
漏洞扫描
终端安全管理
应
入侵防御系统
应用控制
用
负载均衡
Web防火墙 Cache
堡垒机

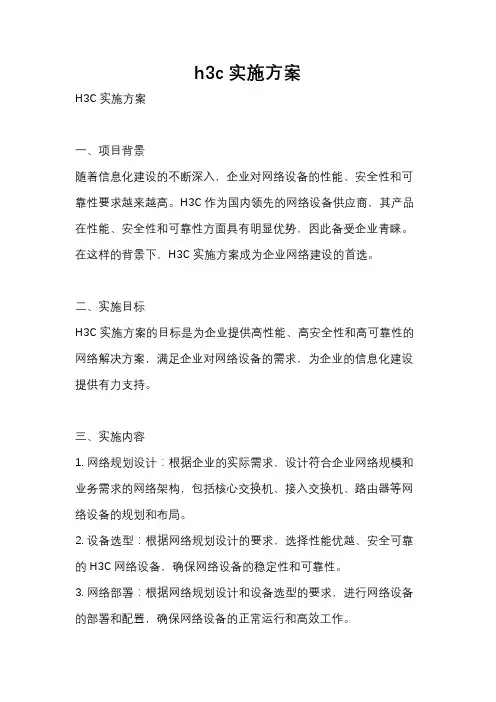

h3c实施方案
h3c实施方案H3C实施方案一、项目背景随着信息化建设的不断深入，企业对网络设备的性能、安全性和可靠性要求越来越高。
H3C作为国内领先的网络设备供应商，其产品在性能、安全性和可靠性方面具有明显优势，因此备受企业青睐。
在这样的背景下，H3C实施方案成为企业网络建设的首选。
二、实施目标H3C实施方案的目标是为企业提供高性能、高安全性和高可靠性的网络解决方案，满足企业对网络设备的需求，为企业的信息化建设提供有力支持。
三、实施内容1. 网络规划设计：根据企业的实际需求，设计符合企业网络规模和业务需求的网络架构，包括核心交换机、接入交换机、路由器等网络设备的规划和布局。
2. 设备选型：根据网络规划设计的要求，选择性能优越、安全可靠的H3C网络设备，确保网络设备的稳定性和可靠性。
3. 网络部署：根据网络规划设计和设备选型的要求，进行网络设备的部署和配置，确保网络设备的正常运行和高效工作。
4. 安全防护：针对企业网络的安全需求，配置H3C网络设备的安全防护功能，保护企业网络免受各种网络攻击和威胁。
5. 性能优化：对已部署的H3C网络设备进行性能优化，提高网络设备的性能和稳定性，确保企业网络的高效运行。
四、实施步骤1. 网络规划设计：根据企业的实际需求，进行网络规划设计，确定网络架构和设备布局。
2. 设备选型：根据网络规划设计的要求，选择适合的H3C网络设备，确保设备性能和安全性。
3. 网络部署：按照网络规划设计和设备选型的要求，进行网络设备的部署和配置，确保设备正常运行。
4. 安全防护：配置H3C网络设备的安全防护功能，保护企业网络免受各种网络攻击和威胁。
5. 性能优化：对已部署的H3C网络设备进行性能优化，提高网络设备的性能和稳定性。
五、实施效果通过H3C实施方案的实施，企业网络设备的性能、安全性和可靠性得到了显著提升，满足了企业对网络设备的需求，为企业的信息化建设提供了有力支持。
六、总结H3C实施方案是企业网络建设的首选方案，通过对网络规划设计、设备选型、网络部署、安全防护和性能优化的实施，可以为企业提供高性能、高安全性和高可靠性的网络解决方案，满足企业对网络设备的需求，为企业的信息化建设提供有力支持。
