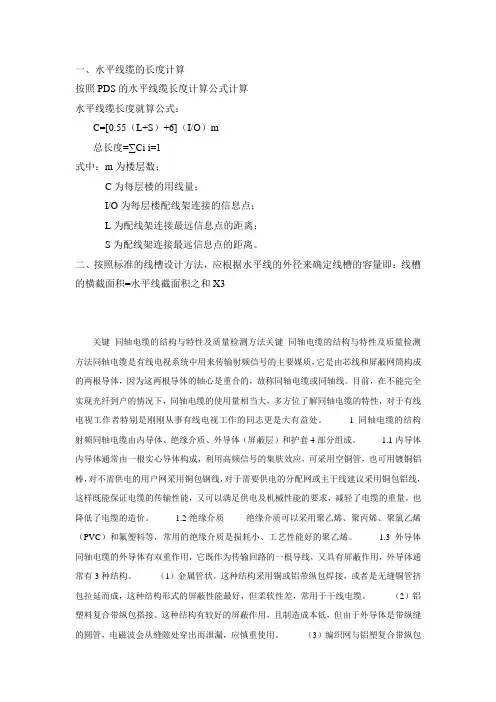

一、水平线缆的长度计算按照PDS的水平线缆长度计算公式计算水平线缆长度就算公式：C=[0.55（L+S）+6]（I/O）m总长度=∑Ci i=1式中：m为楼层数；C为每层楼的用线量；I/O为每层楼配线架连接的信息点；L为配线架连接最远信息点的距离；S为配线架连接最远信息点的距离。
二、按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量即：线槽的横截面积=水平线截面积之和X3关键同轴电缆的结构与特性及质量检测方法关键同轴电缆的结构与特性及质量检测方法同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。
目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。
1同轴电缆的结构射频同轴电缆由内导体、绝缘介质、外导体（屏蔽层）和护套4部分组成。
1.1内导体内导体通常由一根实心导体构成，利用高频信号的集肤效应，可采用空铜管，也可用镀铜铝棒，对不需供电的用户网采用铜包钢线，对于需要供电的分配网或主干线建议采用铜包铝线，这样既能保证电缆的传输性能，又可以满足供电及机械性能的要求，减轻了电缆的重量，也降低了电缆的造价。
1.2绝缘介质绝缘介质可以采用聚乙烯、聚丙烯、聚氯乙烯（PVC）和氟塑料等，常用的绝缘介质是损耗小、工艺性能好的聚乙烯。
1.3外导体同轴电缆的外导体有双重作用，它既作为传输回路的一根导线，又具有屏蔽作用，外导体通常有3种结构。
（1）金属管状。
这种结构采用铜或铝带纵包焊接，或者是无缝铜管挤包拉延而成，这种结构形式的屏蔽性能最好，但柔软性差，常用于干线电缆。
（2）铝塑料复合带纵包搭接。
这种结构有较好的屏蔽作用，且制造成本低，但由于外导体是带纵缝的圆管，电磁波会从缝隙处穿出而泄漏，应慎重使用。
（3）编织网与铝塑复合带纵包组合。
电缆工程量计算规则计算式
电缆工程量计算规则计算式
在电缆工程中，需要对电缆的长度、数量、重量、截面积等参数进行计算，以便进行材料采购和施工计划的制定。
以下是电缆工程量计算规则中常用的计算式：
1. 电缆长度计算
电缆长度 = (线路长度 + 垂直距离)×2
2. 电缆截面积计算
电缆截面积 = (电流×电线电阻×电缆长度×系数)/(电压降×系数)
其中，系数取决于电缆类型和敷设方式，可以查看相关标准或者询问电缆厂家。
3. 电缆重量计算
电缆重量 = 电缆长度×单位长度重量
单位长度重量也可以根据电缆类型和规格查看相关标准或者询问电缆厂家。
4. 电缆数量计算
电缆数量 = 线路长度÷单条电缆长度
以上计算式只是电缆工程量计算规则中的一部分，具体计算方法还需要根据实际情况和标准要求进行调整。
同时，在施工过程中也需要注意安全问题和质量控制，以保证电缆的正常运行。
- 1 -。
通信线路工程工程量计算规则
通信线路工程工程量计算规则一、开挖（填）土（石）方1、光（电）缆接头坑个数取定（1）、埋式光缆接头坑个数：初步设计按2km标准盘长或每1.7～1.85km取一个接头坑；施工图设计按实际取定。
（2）、埋式电缆接头坑个数：初步设计按5个/km取定；施工图设计按实际取定。
2、挖光缆长度计算光缆沟长度=图末长度-图始长度-（截流长度+过路顶管长度）3、施工测量长度计算管道工程施工测量长度=各人孔中心至人孔中心长度之和光缆工程施工测量长度=路由图末长度-路由图始长度4、缆线布放工程量的取定缆线布放工程量为缆线施工测量长度与各种预留长度之和，不能按主材使用长度计取工程量。
5、计算人孔坑挖深6、计算管道深度7、计算开挖路面面积8、计算开挖土方体积工程量9、回填土（石）方工程量10、通信管道余土方工程量等于管道建筑体积（基础、管群、包封）与人孔建筑体积之和。
二、通信管道工程三、光（电）缆敷设四、光（电）缆保护与防护五、综合布线工程1、水平子系统布放缆线水平子系统布放缆线工程量：单位为“m ”，每楼层水平子系统布放缆线数量S=[0.5×（F+N）＋0.5×（F＋N）×10%＋6]×C=[0.55×（F＋N）＋6]×CS——每楼层的布线总长度（m）F——最远的信息插座距配线间的最大可能路由距离（m）N——最近的信息插座距配线间的最大可能路由距离（m）C——每个楼层的信息插座数量0.55——平均电缆长度＋备用部分6——端接容差，常数（主干采用15；配线采用6）2、信息插座数量估值每个楼层信息插座数量C=A/P×W其中：C－－每个楼层信息插座数量（个）A－－每个楼层布线区域工作区的面积（㎡）P－－单个工作区所辖的面积，一般取值为9（㎡）W－－单个工作区的信息插座数，一般取值为1、2、3或4（个）注：计算订购电缆长度时，应考虑每箱（盘，卷）长度。
光缆长度计算办法

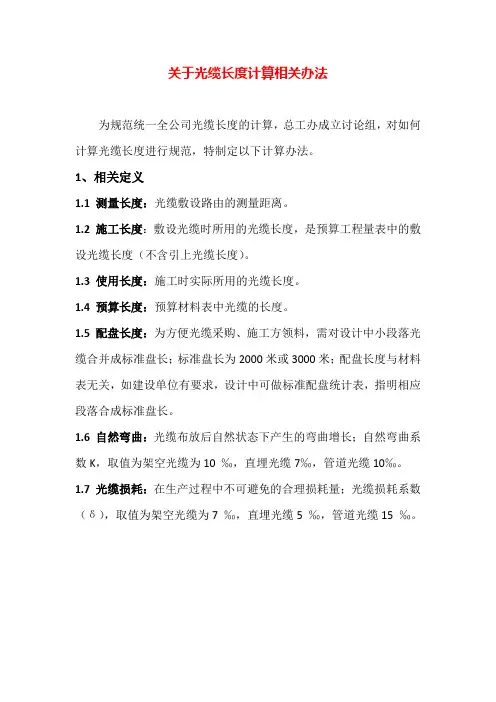

光缆长度计算办法 The latest revision on November 22, 2020关于光缆长度计算相关办法为规范统一全公司光缆长度的计算，总工办成立讨论组，对如何计算光缆长度进行规范，特制定以下计算办法。
1、相关定义1.1测量长度：光缆敷设路由的测量距离。
1.2施工长度：敷设光缆时所用的光缆长度，是预算工程量表中的敷设光缆长度（不含引上光缆长度）。
1.3使用长度：施工时实际所用的光缆长度。
1.4预算长度：预算材料表中光缆的长度。
1.5配盘长度：为方便光缆采购、施工方领料，需对设计中小段落光缆合并成标准盘长；标准盘长为2000米或3000米；配盘长度与材料表无关，如建设单位有要求，设计中可做标准配盘统计表，指明相应段落合成标准盘长。
1.6自然弯曲：光缆布放后自然状态下产生的弯曲增长；自然弯曲系数K，取值为架空光缆为10‰，直埋光缆7‰，管道光缆10‰。
1.7光缆损耗：在生产过程中不可避免的合理损耗量；光缆损耗系数（δ），取值为架空光缆为7‰，直埋光缆5‰，管道光缆15‰。
1.8设计预留长度：2、计算办法2.1测量长度=光缆路由实际测量的距离一般取整数，个别区域要求1-2位小数。
2.2施工长度=测量长度×（1+K）＋设计各种预留注：K为光缆自然弯曲系数；2.3使用长度=施工长度×（1+δ）+引上预留10米/处注：1.δ为光缆损耗系数；2.概预算考试时使用长度即为预算表材料表中光缆使用量，并保留两位小数；2.4预算长度=使用长度调整值，具体参照以下执行2.4.1长途光缆、本地网光缆、农村接入网光缆预算长度在使用长度基础上，个位取0，十位取5；十位大于5时，十位取0，百位取1。
案例：2.4.2城区接入层主干光缆、配线光缆和引入光缆预算长度在使用长度基础上，个位取0，十位取0-9。
案例：1、YD5102-2010通信线路工程设计规范2、YD5121-2010通信线路工程验收规范3、2008版通信线路工程预算定额（第四册）4、通信建设工程概预算管理与实务本办法自下发之日开始实行，图纸上如有“光缆配盘统计表”改为“光缆长度统计表”，“配盘长度”改为“预算长度”，图纸上将不再出现“配盘”字样。
弱电各个系统施工所需线缆计算方法P11
综合布线系统水平子系统，线缆用量计算方法电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H －楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
主干子系统，铜线缆用量计算方法电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
主干子系统，光缆用量计算方法光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
有线电视系统星型布线计算法此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。
光缆长度计算办法
关于光缆长度计算相关办法为规范统一全公司光缆长度的计算，总工办成立讨论组，对如何计算光缆长度进行规范，特制定以下计算办法。
1、相关定义1.1 测量长度：光缆敷设路由的测量距离。
1.2 施工长度：敷设光缆时所用的光缆长度，是预算工程量表中的敷设光缆长度（不含引上光缆长度）。
1.3 使用长度：施工时实际所用的光缆长度。
1.4 预算长度：预算材料表中光缆的长度。
1.5 配盘长度：为方便光缆采购、施工方领料，需对设计中小段落光缆合并成标准盘长；标准盘长为2000米或3000米；配盘长度与材料表无关，如建设单位有要求，设计中可做标准配盘统计表，指明相应段落合成标准盘长。
1.6 自然弯曲：光缆布放后自然状态下产生的弯曲增长；自然弯曲系数K，取值为架空光缆为10 ‰，直埋光缆7‰，管道光缆10‰。
1.7 光缆损耗：在生产过程中不可避免的合理损耗量；光缆损耗系数（δ），取值为架空光缆为7 ‰，直埋光缆5 ‰，管道光缆15 ‰。
1.8设计预留长度：2、计算办法2.1 测量长度=光缆路由实际测量的距离一般取整数，个别区域要求1-2位小数。
2.2 施工长度=测量长度×（1+K）＋设计各种预留注：K为光缆自然弯曲系数；2.3 使用长度=施工长度×（1+δ）+引上预留10米/处注：1.δ为光缆损耗系数；2. 概预算考试时使用长度即为预算表材料表中光缆使用量，并保留两位小数；2.4 预算长度=使用长度调整值，具体参照以下执行2.4.1 长途光缆、本地网光缆、农村接入网光缆预算长度在使用长度基础上，个位取0，十位取5；十位大于5时，十位取0，百位取1。
案例：光缆长度计算表2.4.2城区接入层主干光缆、配线光缆和引入光缆预算长度在使用长度基础上，个位取0，十位取0-9。
案例：参考资料：1、YD 5102-2010 通信线路工程设计规范2、YD 5121-2010 通信线路工程验收规范3、2008版通信线路工程预算定额（第四册）4、通信建设工程概预算管理与实务本办法自下发之日开始实行，图纸上如有“光缆配盘统计表”改为“光缆长度统计表”，“配盘长度”改为“预算长度”，图纸上将不再出现“配盘”字样。
常用光缆材料的算法
常用光缆材料的算法：1) 光缆挂钩：布放光缆长度（公里）×2060（≤2条缆时用25mm2规格、≥3条缆时用35mm2规格）。
具体计算分两种情况。
新设吊线时=新设吊线长度(米)×2×1.03，利旧吊线时=光缆长度(米)×2×0.32)拉线衬环：三股（用于7/2.2拉线）、五股（用于7/2.6拉线）、七股（用于7/3.0拉线）。
2个/拉线+吊线终端（5个/km——新设吊线）+光缆预留每处1个，具体计算= 7/2.6拉线×2.02+新设架空吊线(米)×8.1/1000+新设墙壁吊线长度(米)×4.04/100+0.5，计算结果取整。
3)拉线抱箍= 7/2.6拉线×1.01+新设架空吊线(米)×4.04/1000)+0.5，计算结果取整。
4)三眼单槽夹板：每条拉线1只+利旧杆路新设拉线的数量。
5)三眼双槽夹板（D7）：用于7/2.2和7/2.6拉线，算法：2个/拉线+吊线终端（5个/km——新设吊线）+终端杆一处2块。
D9：用于7/3.0拉线，算法：每条4块+辅吊处数×46)1条单股7/2.2拉线：用3.02kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（3股）+2付三眼双槽夹板+0.22kg4.0铁线+0.30kg3.0铁线+0.02kg1.5铁线。
7)1条单股7/2.6拉线：用3.80kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（5股）+2付三眼双槽夹板+0.22kg4.0铁线+0.55kg3.0铁线+0.04kg1.5铁线。
8)镀锌钢绞线7/2.2重量=新设7/2.2架空吊线(米)×0.23+新设墙壁吊线长度(米)×0.23+0.5，计算结果取整。
9)镀锌钢绞线7/2.6重量=新设7/2.6拉线×4.41+0.5，计算结果取整。
弱电工程项目综合布线估算方法和公式
弱电⼯程项⽬综合布线估算⽅法和公式弱电⼯程项⽬综合布线估算⽅法和公式弱电系统中线缆的计算是⼀门技术活，不是简单的⼼算就可以完成的，也有⼀些基本⽅法和公式来套⽤。
⼀、综合布线系统1.1 ⽔平⼦系统，线缆⽤量计算⽅法：电缆平均长度=（最远信息点⽔平距离+最近信息点⽔平距离）/2+2H（H－楼层⾼）?实际电缆平均长度=电缆平均长度×1.1+ (端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点⽔平距离是从楼层配线间（IDF）到信息点的⽔平实际距离，包含⽔平实际路由的距离，若是多层设置⼀个IDF则还应包含相应楼层⾼度。
上⾯的“电缆平均长度”计算公式适应⼀层或三层设置⼀个楼层配线间（IDF）的情形。
1.2 主⼲⼦系统，铜线缆⽤量计算⽅法：电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到⽹中⼼主配线架（MDF）的实际距离，主要取决于楼层⾼度和弱电井到设备间（MDF）的⽔平距离。
⼤对数电缆对数按照1：2（即1个语⾳点配置2对双绞线）计算，并分别选择25/50对电缆进⾏合理设计。
100对⼤对数电缆⼀般不要选择，因施⼯较困难。
1.3 主⼲⼦系统，光缆⽤量计算⽅法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到⽹中⼼主配线架（MDF）的实际距离，主要取决于楼层⾼度和弱电井到MDF的⽔平距离。
光纤芯数、单模、多模的选择若招标⽂件有明确的要求，则按要求设计，通⽤的选择是6芯多模光缆。
