电表的改装和校准专题

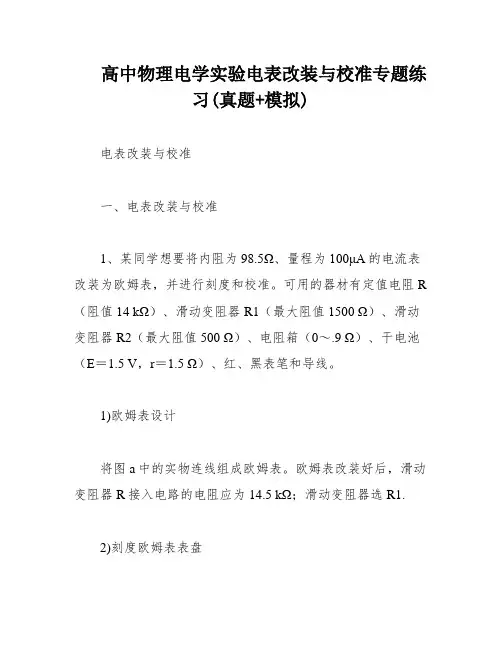

高中物理电学实验电表改装与校准专题练习(真题+模拟)
高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。
可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。
1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。
3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。
2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
1)连线根据图a和题给条件，将图b中的实物连线。
2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值，而是25 mA。
3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。
4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。
其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。

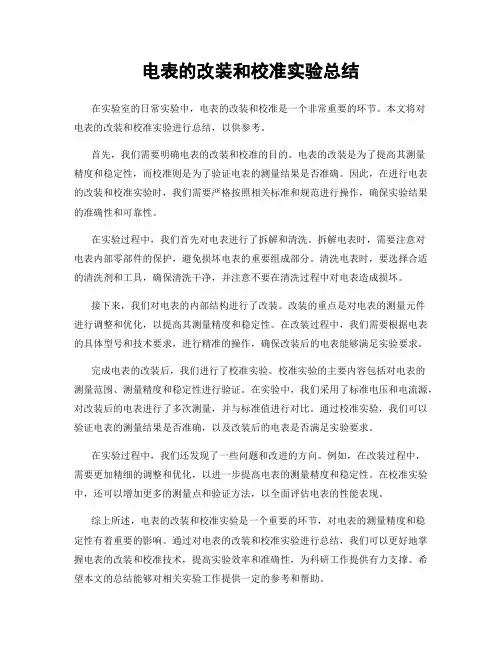

电表的改装和校准实验总结
电表的改装和校准实验总结在实验室的日常实验中，电表的改装和校准是一个非常重要的环节。
本文将对电表的改装和校准实验进行总结，以供参考。
首先，我们需要明确电表的改装和校准的目的。
电表的改装是为了提高其测量精度和稳定性，而校准则是为了验证电表的测量结果是否准确。
因此，在进行电表的改装和校准实验时，我们需要严格按照相关标准和规范进行操作，确保实验结果的准确性和可靠性。
在实验过程中，我们首先对电表进行了拆解和清洗。
拆解电表时，需要注意对电表内部零部件的保护，避免损坏电表的重要组成部分。
清洗电表时，要选择合适的清洗剂和工具，确保清洗干净，并注意不要在清洗过程中对电表造成损坏。
接下来，我们对电表的内部结构进行了改装。
改装的重点是对电表的测量元件进行调整和优化，以提高其测量精度和稳定性。
在改装过程中，我们需要根据电表的具体型号和技术要求，进行精准的操作，确保改装后的电表能够满足实验要求。
完成电表的改装后，我们进行了校准实验。
校准实验的主要内容包括对电表的测量范围、测量精度和稳定性进行验证。
在实验中，我们采用了标准电压和电流源，对改装后的电表进行了多次测量，并与标准值进行对比。
通过校准实验，我们可以验证电表的测量结果是否准确，以及改装后的电表是否满足实验要求。
在实验过程中，我们还发现了一些问题和改进的方向。
例如，在改装过程中，需要更加精细的调整和优化，以进一步提高电表的测量精度和稳定性。
在校准实验中，还可以增加更多的测量点和验证方法，以全面评估电表的性能表现。
综上所述，电表的改装和校准实验是一个重要的环节，对电表的测量精度和稳定性有着重要的影响。
通过对电表的改装和校准实验进行总结，我们可以更好地掌握电表的改装和校准技术，提高实验效率和准确性，为科研工作提供有力支撑。
希望本文的总结能够对相关实验工作提供一定的参考和帮助。
电表的改装和校准实验总结
电表的改装和校准实验总结一、引言电表是我们日常生活中使用最为普遍的仪器之一，其作用是测量电流、电压和功率等电力参数。
然而，在长时间使用后，电表可能存在误差，需要进行改装和校准，以确保准确度。
本文将总结电表的改装和校准实验过程和结果。
二、改装实验1. 改装目的改装电表是为了提高其准确度和可靠性。
我们选择了一种常见的电表进行改装，选用的部件有：新一代电源供给模块、高精度ADC芯片和信号放大器。
改装后，电表将在测量电流、电压和功率等参数时更加精确。
2. 实验步骤首先，我们拆开了电表外壳，取下原有的电源供给模块，并安装新一代电源供给模块。
接着，我们连接高精度ADC芯片和信号放大器，确保信号输入到芯片和放大器后能够正确地转换和放大。
最后，将电表外壳重新装上，并进行电源调试和外观检查。
3. 实验结果经过实验，我们发现改装后的电表在测量电流、电压和功率等参数时，准确度有了明显的提高。
与改装前相比，改装后的电表误差范围在指定的允许误差范围内，且具有更好的稳定性和耐用性。
三、校准实验1. 校准目的校准电表是为了检验其测量结果与已知标准值之间的差异。
我们使用标准电压源和标准电流源，对电表进行校准，以便减小测量误差。
2. 实验步骤为了校准电表，我们首先将标准电压源与电表的电压输入端连接，并设置电压源的输出值为已知标准值。
然后，我们观察电表的读数，并记录其误差。
接着，我们将标准电流源与电表的电流输入端连接，并设置电流源的输出值为已知标准值。
同样地，我们观察电表的读数，并记录其误差。
最后，我们根据误差值进行调整，以使电表的测量结果更加准确。
3. 实验结果经过校准实验，我们发现电表在标准电压和标准电流输入下，测量结果与已知标准值之间的误差在可接受范围内。
校准后的电表具有良好的准确度和稳定性。
四、结论通过改装和校准实验，我们成功地提高了电表的准确度和可靠性。
改装后的电表在测量电流、电压和功率等参数时，误差范围在允许误差范围内。
实验十三电表的改装与校正
在实验过程中，我深刻感受到了实践 的重要性，只有通过亲手操作，才能 真正理解并掌握知识。同时，我也体 会到了实验的严谨性和精确度对于科 学研究的至关重要性。
实验不足与改进建议
实验不足
在实验过程中，我发现自己对电表的工作原理理解还不够深入，导致在改装和校正过程 中遇到了一些困难。此外，我在实验操作中也存在一些不规范的地方，影响了实验结果
02 电表改装原理
电表改装的意义
01
02
03
提高测量精度
通过改装电表，可以改善 其测量误差，提高测量精 度，从而更好地满足实验 和工业测量的需求。
扩展测量范围
通过改装电表，可以扩大 其测量范围，使其能够适 应更大或更小的电流或电 压的测量。
定制化需求
根据不同的实验或应用需 求，可以改装电表以实现 特定的功能，如高精度、 快速响应等。
实验十三：电表的改装与校正
目录
• 实验目的 • 电表改装原理 • 电表校正方法 • 电表准确度的重要性 • 实验总结
01 实验目的
掌握电表的改装原理
总结词
理解电表改装的基本原理，包括电流 表、电压表的改装原理。
详细描述
掌握电流表、电压表的改装原理，了 解如何将电流表改装成电压表或反向 接法改装成电流表，理解电表改装中 串联电阻和并联电阻的原理。
电表准确度与误差的关系
01
电表准确度越高，其测量误差越小。
02
误差的存在是不可避免的，但可以通过提高电表准 确度来减小误差的影响。
03
在实际应用中，应充分考虑电表准确度与误差的关 系，选择合适的电表以保证测量精度。
05 实验总结
实验收获与体会
实验收获
通过本次实验，我深入了解了电表的 工作原理和改装技术，掌握了电表校 正的方法和步骤，提高了自己的动手 能力和实验技能。
电表的改装与校正实验报告
电表的改装与校正实验报告实验报告格式：
电表的改装与校正实验报告
实验目的：
1.掌握电表使用方法，了解电表组成和工作原理。
2.通过改装电表，了解电表的构造以及材料的作用，并探究改装电表的优越性。
3.学习电表的校正方法，提高电表的精度。
实验器材：
1.电表、变压器、电源线等。
2.万用表。
3.实验箱、万用电表、数据记录表等。
实验步骤：
1.首先进行电表的改装，根据电表的结构和原理，拆下电表上的表盘和螺丝，将能量储存体系增设附加材料和卡片以达到增强电表精度的效果。
2.建立电路，连接电表和变压器，并加入电源线，然后将电表连接到万用表上，记录下电压、电流等指标。
3.根据实验数据，依据电表的表盘刻度进行校验，确保电表的准确度。
实验结果：
通过记录的实验数据，我们发现电表的精度得到了明显提高，同时也得到了实证。
经过校准，电表达到了理论值，能够更好的实现真实用电量的测定。
实验结论：
1.电表通过改装，可以更好的实现电量的精准测量。
拓展电表的功能和性能。
2.常规的电表校准可以通过使用万用表进行计算，提高电表的准确度。
3.电表的操作方法非常重要。
在日常使用中，应注意电表的摆放位置和连接线路等细节。
总之，本次实验通过对电表的改装和校准，探究了电表工作原理和制作方法，丰富了我们的电学知识储备，也提高了操作实验能力。
电表的改装与校准实验报告
电表的改装与校准实验报告一、实验目的1、掌握将微安表头改装成电流表和电压表的原理和方法。
2、学会校准改装后的电表，并计算改装电表的准确度和灵敏度。
3、了解电表内阻对测量结果的影响，学会测量电表内阻。
二、实验原理1、微安表头的内阻＄R_g$ 、满偏电流＄I_g$ 是表头的两个重要参数。
当表头通过满偏电流时，表头两端的电压称为满偏电压＄U_g ＝ I_g R_g$ 。
2、改装成大量程电流表要将微安表头改装成量程为＄I$ 的电流表，需要并联一个分流电阻＄R_s$ 。
根据并联电路的特点，有＄I_g R_g ＝（I I_g)R_s$ ，解得＄R_s ＝＼frac{I_g R_g}｛I I_g}＄。
3、改装成大量程电压表要将微安表头改装成量程为＄U$ 的电压表，需要串联一个分压电阻＄R_H$ 。
根据串联电路的特点，有＄U ＝ I_g （R_g ＋ R_H)＄，解得＄R_H ＝＼frac{U}｛I_g} R_g$ 。
三、实验仪器微安表头、电阻箱、滑动变阻器、直流电源、标准电流表、标准电压表、开关、导线若干。
四、实验步骤1、测量微安表头的内阻＄R_g$（1）按图 1 连接电路，将电阻箱＄R$ 调到较大值，滑动变阻器＄R_w$ 调到最大值。
（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使表头指针接近满偏。
（3）逐步减小电阻箱＄R$ 的阻值，直到表头指针正好满偏，此时电阻箱的阻值即为表头内阻＄R_g$ 。
2、将微安表头改装成电流表（1）根据要改装的电流表量程＄I$ 和表头内阻＄R_g$ ，计算出分流电阻＄R_s$ 的阻值。
（2）按图 2 连接电路，将计算好的分流电阻＄R_s$ 与表头并联。
3、校准改装后的电流表（1）按图 3 连接电路，将标准电流表与改装后的电流表串联，滑动变阻器＄R_w$ 调到最大值。
（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使电路中的电流从 0 逐渐增大，记录标准电流表和改装电流表的读数。
《电表改装与校准》课件
1 机械式电表
以机械运动计量电能。
2 电子式电表
使用半导具备与电力系统通信的能力，可实现远程读取和控制。
电表的原理
电压测量
通过测量电压差来获取电能的数 据。
电流测量
通过测量电流强度来计算电能的 消耗。
电能计量
根据电压和电流的测量结果进行 电能的计算。
电表改装的目的
电表改装旨在提高电表的功能性和可靠性，满足特定需求，并为后续的校准 工作做准备。
改装前的准备工作
1 了解需求
明确电表改装的目标和要 求。
2 检查电表
确保电表基本运行正常。
3 准备工具
收集改装所需的工具和材 料。
改装过程中需要注意的安全问题
1 断电操作
在改装前，确保断开电源。
2 正确接线
确保电线连接正确并严密。
3 防止触电
使用绝缘工具，并遵循安全操作规范。
改装电表时需要的工具和材料
工具
• 螺丝刀 • 万用表 • 焊接工具
材料
• 电线 • 连接器 • 电子元件
改装电表时需要的基础知识
1 电路原理
了解电路的基本原理和组 成元件。
2 电表结构
熟悉电表的各个组成部分 和功能。
3 焊接技巧
具备基本的焊接和连接电 线的技巧。
《电表改装与校准》PPT 课件
这个课件将详细介绍电表改装与校准的过程和步骤。我们将探讨电表的原理、 改装的目的、安全注意事项、所需工具和材料，以及校准的重要性。
电表简介
定义
电表是一种用来测量电能消 耗的设备。
结构
典型的电表由电流回路和电 压回路组成。
应用
广泛应用于家庭、工业和商 业领域。
电表的分类
电表改装及校准实验报告
电表改装及校准实验报告电表是用来测量电流、电压、电功率等参数的仪器，是电力系统中不可或缺的设备。
然而，在长期使用过程中，电表可能会出现误差或损坏，需要进行校准或维修。
本实验旨在以电表为对象，探究其改装和校准方法，以提高电表的准确性和可靠性。
一、电表改装1.替换电表内部元器件电表内部的元器件可能会因长期使用而老化或损坏，导致测量结果不准确。
因此，可以通过更换电容、电阻、电感等元器件来改善电表的准确性。
2.添加滤波器电表测量电流或电压时，可能会受到电源噪声、线路干扰等因素的影响，导致测量结果不准确。
因此，可以在电表的输入端添加滤波器，以减少外界干扰，提高电表的准确性。
3.安装校准装置电表的准确性可以通过校准来提高。
为了方便校准，可以在电表内部或外部安装校准装置，以便对电表进行定期校准。
二、电表校准1.校准前的准备工作在进行电表校准前，需要先了解所需校准的参数，确定校准方法和标准。
同时，还需要对校准设备进行检查和校准，以保证校准的准确性。
2.校准方法电表的校准方法一般分为手动校准和自动校准两种。
手动校准需要手动调整电表的校准电位器，以使电表的测量结果符合标准值。
自动校准则是通过校准设备自动调节电表的校准电位器，实现自动校准。
3.校准结果的判定在校准完成后，需要对校准结果进行判定。
一般来说，如果电表的测量误差在规定范围内，则校准结果合格。
如果超出规定范围，则需要重新校准或更换电表。
三、实验步骤1.拆卸电表外壳，检查电表内部元器件是否正常。
2.更换电表内部老化或损坏的元器件，如电容、电阻、电感等。
3.添加输入端滤波器，以减少外界干扰。
4.安装校准装置，方便定期校准电表。
5.进行电表的手动或自动校准，根据校准结果进行判定。
四、实验结论通过本次实验，我们了解了电表的改装和校准方法。
通过更换电表内部元器件、添加滤波器和安装校准装置，可以提高电表的准确性和可靠性。
同时，通过手动或自动校准，可以对电表进行定期校准，确保其测量结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I/mA Rg/Ω
Rg/Ω
2、电表内电阻的测定
半偏法（不计电源内阻）
思考题 1．校正电流表时，如果发现改装表的读数相对 标准表的读数都偏高，试问要达到标准表的数 值，此时改装表的分流电阻应调大还是调小？ 为什么？ 2．校正电压表时，如果发现改装表的读数相对 标准表的读数都偏高，试问要达到标准表的数 值，此时改装表的分压电阻应调大还是调小？ 为什么？
改大量程电压表
R n 1 Rg
在表头串联一个阻值较大的电阻
例1:有一个电流表G，内阻Rg=10Ω，满偏电流 Ig=3mA。要把它改装为量程为0～3V的电压表，要 串联多大的电阻？改装后的电压表内阻多大？
U Ug Ig Rg R UR V U
R串=990 Ω
Rv=1000 Ω
实验内容及步骤
实验原理
设表头的量程为Ig，内阻为Rg，欲改成的电压量程 为U＝nUg ，则
U I g Rg RH U RH -Rg (n 1) Rg Ig
要将量程为Ig的表头改装成量程为U＝nUg的电压表，需在表头 上串联一个阻值为RH的分压电阻。 同一表头，串联不同的分压电阻可得到不同量程的电压表。
例有一个电流表G，内阻Rg=25 Ω ，满偏电流Ig=3mA。 要把把它改装为量程为0～0.6A的电流表，要并联多大的 电阻？改装后的电流表内阻多大？
U I
Ig Rg IR R
I
A
U
R=0.126 Ω
RA=0.125 Ω
实验原理
2.毫安表改装伏特表
毫安表的电压量程为Ug ＝IgRg，虽可直接测量电压，但量程 很小。为测量较高电压，须扩大它的电压量程。方法是在表 头上串联一个分压电阻RH。
1. 测量表头内阻（替代法）
实验内容及步骤
连接如图所示的电路，再将 S 扳向“上”端，调 节Rw使标准表A示值为一整数值I0 (如3mA)；然后保 持 Rw 值大小不变，将 S 扳向“下”端（以 R2 代替 Rg ）。这时调节 R2 ，使标准电流表 mA 示值仍为 I0 (3mA)。这时电阻箱 R2 的读数正好等于表头内阻， 实验按下表格要求测量3次。
实验原理
设改装后的电流表量程为I=nIg ，则有
I -I R
g
Hale Waihona Puke s I g Rg Rs
I -I n-1
g
I g Rg
Rg
当表头的量程Ig和Rg确定后，根据所需扩大量 程的倍数n，就可以计算出所需并联的分流电阻Rs。
改大量程电流表
R
Rg n 1
在表头上并联一个阻值较小的电阻
电表的改装与校正
实验原理
1.微安表扩大量程
表头内线圈的电阻Rg，使表针偏转到满刻度，对应满偏电流Ig、 满偏电压Ug= Ig Rg ，就是表头的量程.一般只能测μA级电流和μV级电
压。欲测量超过其量程的电流和电压，就必须扩大它的量程。
实验原理
扩大量程的方法是在表头上并联一个分流电 阻Rs，如下图所示。图中虚线框内由表头和分流电 阻Rs组成的整体就是改装后的电流表。
